FIAT DOBLO COMBI 2018 Návod k použití a údržbě (in Czech)

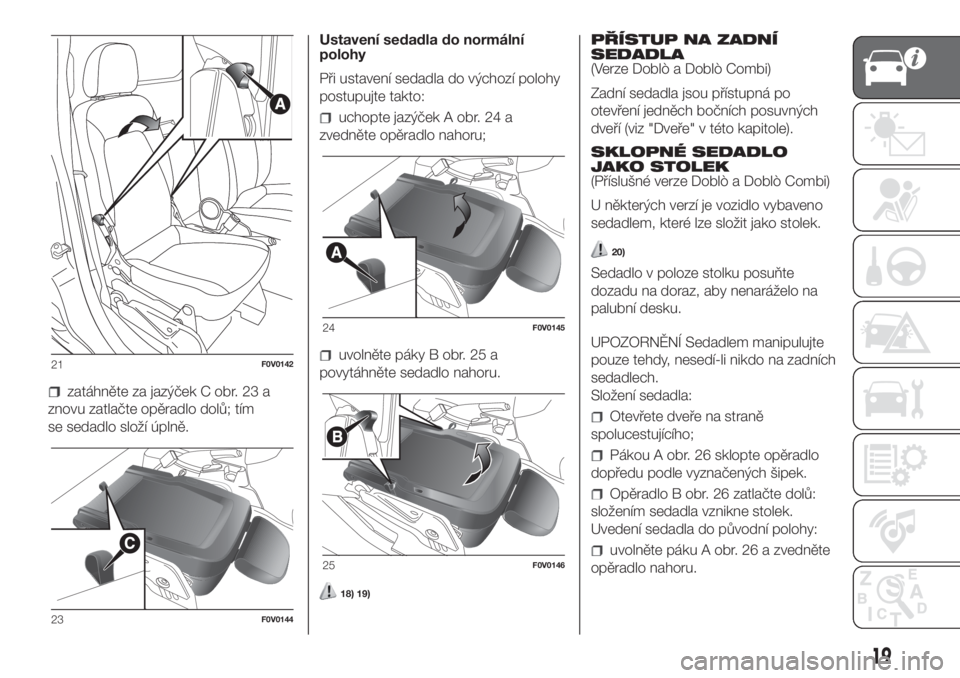

zatáhněte za jazýček C obr. 23 a
znovu zatlačte opěradlo dolů; tím
se sedadlo složí úplně.Ustavení sedadla do normální
polohy
Při ustavení sedadla do výchozí polohy
postupujte takto:
uchopte jazýček A obr. 24 a
zvedněte opěradlo nahoru;
uvolněte páky B obr. 25 a
povytáhněte sedadlo nahoru.
18) 19)
PŘÍSTUP NA ZADNÍ
SEDADLA
(Verze Doblò a Doblò Combi)
Zadní sedadla jsou přístupná po
otevření jedněch bočních posuvných
dveří (viz "Dveře" v této kapitole).
SKLOPNÉ SEDADLO
JAKO STOLEK
(Příslušné verze Doblò a Doblò Combi)
U některých verzí je vozidlo vybaveno
sedadlem, které lze složit jako stolek.
20)
Sedadlo v poloze stolku posuňte
dozadu na doraz, aby nenaráželo na
palubní desku.
UPOZORNĚNÍ Sedadlem manipulujte
pouze tehdy, nesedí-li nikdo na zadních
sedadlech.
Složení sedadla:
Otevřete dveře na straně
spolucestujícího;
Pákou A obr. 26 sklopte opěradlo
dopředu podle vyznačených šipek.
Opěradlo B obr. 26 zatlačte dolů:
složením sedadla vznikne stolek.
Uvedení sedadla do původní polohy:
uvolněte páku A obr. 26 a zvedněte
opěradlo nahoru.
21F0V0142
23F0V0144
24F0V0145
25F0V0146
19

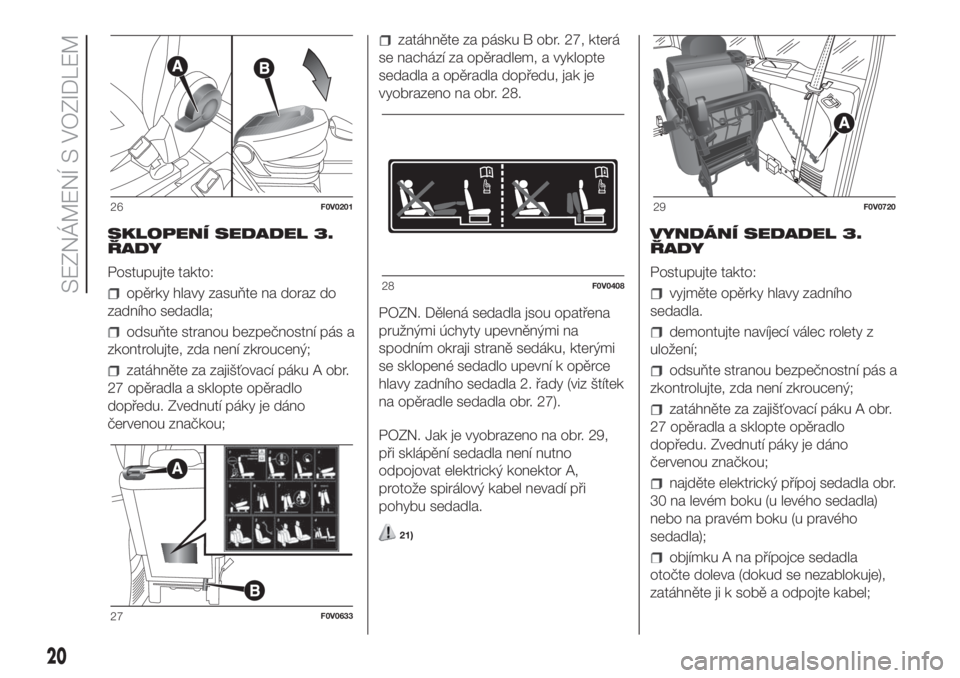

SKLOPENÍ SEDADEL 3.
ŘADY
Postupujte takto:
opěrky hlavy zasuňte na doraz do
zadního sedadla;
odsuňte stranou bezpečnostní pás a
zkontrolujte, zda není zkroucený;
zatáhněte za zajišťovací páku A obr.
27 opěradla a sklopte opěradlo
dopředu. Zvednutí páky je dáno
červenou značkou;
zatáhněte za pásku B obr. 27, která
se nachází za opěradlem, a vyklopte
sedadla a opěradla dopředu, jak je
vyobrazeno na obr. 28.
POZN. Dělená sedadla jsou opatřena
pružnými úchyty upevněnými na
spodním okraji straně sedáku, kterými
se sklopené sedadlo upevní k opěrce
hlavy zadního sedadla 2. řady (viz štítek
na opěradle sedadla obr. 27).
POZN. Jak je vyobrazeno na obr. 29,
při sklápění sedadla není nutno
odpojovat elektrický konektor A,
protože spirálový kabel nevadí při
pohybu sedadla.
21)
VYNDÁNÍ SEDADEL 3.
ŘADY
Postupujte takto:
vyjměte opěrky hlavy zadního
sedadla.
demontujte navíjecí válec rolety z
uložení;
odsuňte stranou bezpečnostní pás a
zkontrolujte, zda není zkroucený;
zatáhněte za zajišťovací páku A obr.
27 opěradla a sklopte opěradlo
dopředu. Zvednutí páky je dáno
červenou značkou;
najděte elektrický přípoj sedadla obr.
30 na levém boku (u levého sedadla)
nebo na pravém boku (u pravého
sedadla);
objímku A na přípojce sedadla
otočte doleva (dokud se nezablokuje),
zatáhněte ji k sobě a odpojte kabel;
26F0V0201
27F0V0633
28F0V0408
29F0V0720
20
SEZNÁMENÍ S VOZIDLEM

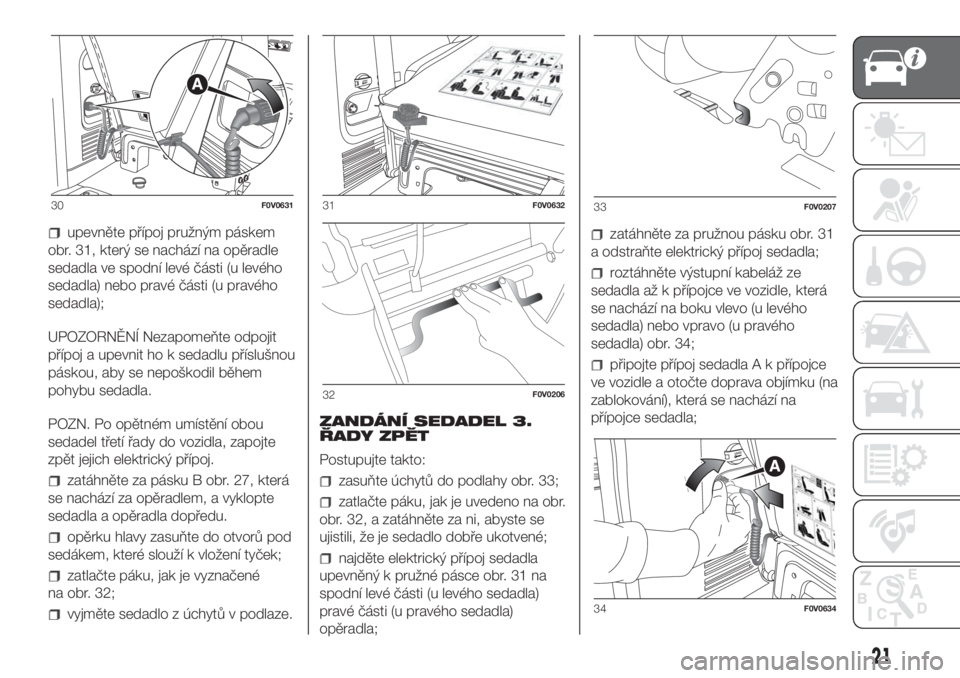

upevněte přípoj pružným páskem
obr. 31, který se nachází na opěradle
sedadla ve spodní levé části (u levého
sedadla) nebo pravé části (u pravého
sedadla);
UPOZORNĚNÍ Nezapomeňte odpojit
přípoj a upevnit ho k sedadlu příslušnou
páskou, aby se nepoškodil během
pohybu sedadla.
POZN. Po opětném umístění obou
sedadel třetí řady do vozidla, zapojte
zpět jejich elektrický přípoj.
zatáhněte za pásku B obr. 27, která
se nachází za opěradlem, a vyklopte
sedadla a opěradla dopředu.
opěrku hlavy zasuňte do otvorů pod
sedákem, které slouží k vložení tyček;
zatlačte páku, jak je vyznačené
na obr. 32;
vyjměte sedadlo z úchytů v podlaze.ZANDÁNÍ SEDADEL 3.
ŘADY ZPĚT
Postupujte takto:
zasuňte úchytů do podlahy obr. 33;
zatlačte páku, jak je uvedeno na obr.
obr. 32, a zatáhněte za ni, abyste se
ujistili, že je sedadlo dobře ukotvené;
najděte elektrický přípoj sedadla
upevněný k pružné pásce obr. 31 na
spodní levé části (u levého sedadla)
pravé části (u pravého sedadla)
opěradla;
zatáhněte za pružnou pásku obr. 31
a odstraňte elektrický přípoj sedadla;
roztáhněte výstupní kabeláž ze
sedadla až k přípojce ve vozidle, která
se nachází na boku vlevo (u levého
sedadla) nebo vpravo (u pravého
sedadla) obr. 34;
připojte přípoj sedadla A k přípojce
ve vozidle a otočte doprava objímku (na
zablokování), která se nachází na
přípojce sedadla;
30F0V063131F0V0632
32F0V0206
33F0V0207
34F0V0634
21

vyjměte opěrku hlavy zpoza sedáku;
sklopte sedák a opěradlo;
namontujte zpět opěrku hlavy;
umístěte zpět navíjecí válec rolety do
uložení.
UPOZORNĚNÍ Ujistěte se, zda je
sedadlo řádně ukotvené v úchytech na
podlaze a páka A obr. 27 je zavřená
(červená značka není vidět).

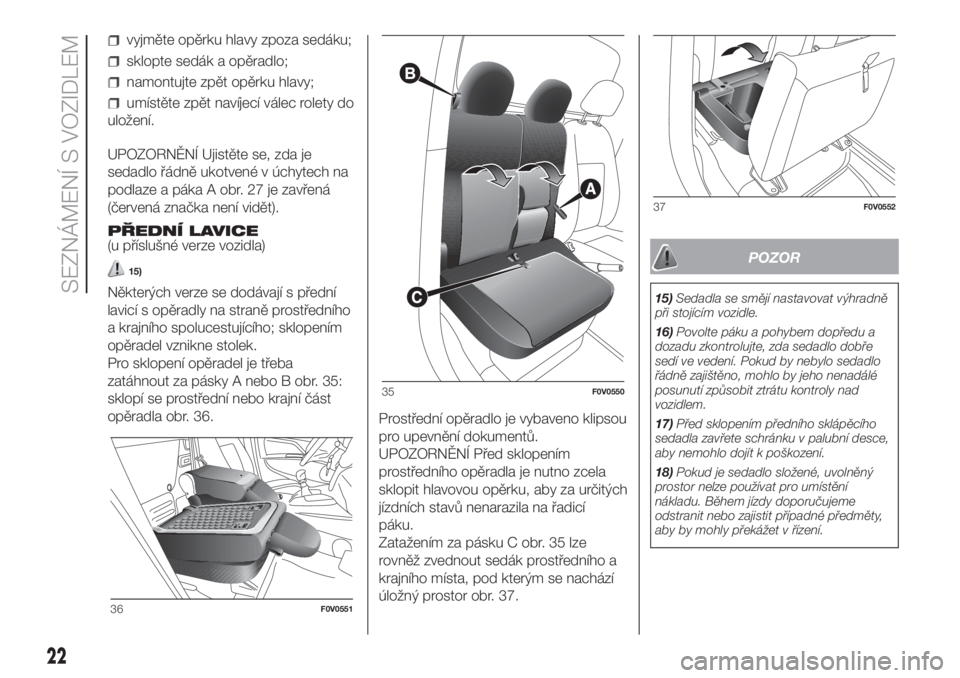

PŘEDNÍ LAVICE
(u příslušné verze vozidla)
15)
Některých verze se dodávají s přední
lavicí s opěradly na straně prostředního
a krajního spolucestujícího; sklopením
opěradel vznikne stolek.
Pro sklopení opěradel je třeba
zatáhnout za pásky A nebo B obr. 35:
sklopí se prostřední nebo krajní část
opěradla obr. 36.
Prostřední opěradlo je vybaveno klipsou
pro upevnění dokumentů.
UPOZORNĚNÍ Před sklopením
prostředního opěradla je nutno zcela
sklopit hlavovou opěrku, aby za určitých
jízdních stavů nenarazila na řadicí
páku.
Zatažením za pásku C obr. 35 lze
rovněž zvednout sedák prostředního a
krajního místa, pod kterým se nachází
úložný prostor obr. 37.
POZOR
15)Sedadla se smějí nastavovat výhradně
při stojícím vozidle.
16)Povolte páku a pohybem dopředu a
dozadu zkontrolujte, zda sedadlo dobře
sedí ve vedení. Pokud by nebylo sedadlo
řádně zajištěno, mohlo by jeho nenadálé
posunutí způsobit ztrátu kontroly nad
vozidlem.
17)Před sklopením předního sklápěcího
sedadla zavřete schránku v palubní desce,
aby nemohlo dojít k poškození.
18)Pokud je sedadlo složené, uvolněný
prostor nelze používat pro umístění
nákladu. Během jízdy doporučujeme
odstranit nebo zajistit případné předměty,
aby by mohly překážet v řízení.
36F0V0551
35F0V0550
37F0V0552
22
SEZNÁMENÍ S VOZIDLEM

19)Pokud vozidlo není vybaveno
přepážkou mezi kabinou a ložným
prostorem, můžete rozměrné předměty či
zavazadla uložit v části strany
spolucestujícího. Zkontrolujte, zda jsou
zavazadla nebo náklad řádně zajištěny
zádržnými háky a nebudou představovat
překážku ani nebezpečí během řízení
vozidla.
20)Před sklopením předního sklápěcího
sedadla jako stolek zavřete schránku v
palubní desce, aby nemohlo dojít k
poškození.
21)Za jízdy se před použitím sedadel třetí
řady ujistěte, že jsou sedadla druhé řady
v jízdní poloze a řádně zajištěná (viz štítek

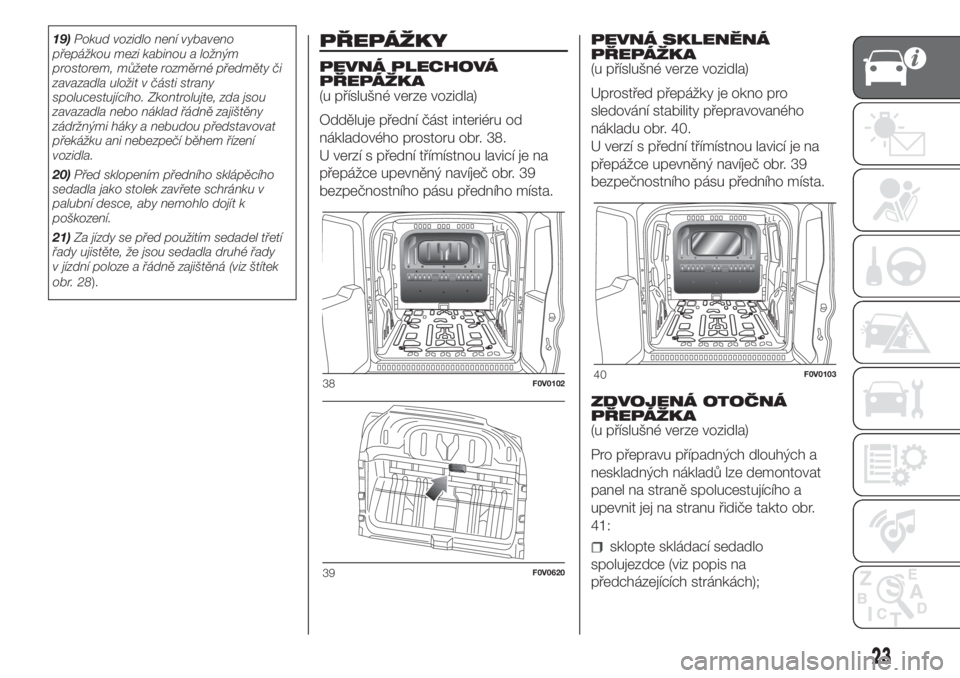

obr. 28).PŘEPÁŽKY
PEVNÁ PLECHOVÁ
PŘEPÁŽKA
(u příslušné verze vozidla)
Odděluje přední část interiéru od
nákladového prostoru obr. 38.
U verzí s přední třímístnou lavicí je na
přepážce upevněný navíječ obr. 39
bezpečnostního pásu předního místa.PEVNÁ SKLENĚNÁ
PŘEPÁŽKA
(u příslušné verze vozidla)
Uprostřed přepážky je okno pro
sledování stability přepravovaného
nákladu obr. 40.
U verzí s přední třímístnou lavicí je na
přepážce upevněný navíječ obr. 39
bezpečnostního pásu předního místa.
ZDVOJENÁ OTOČNÁ
PŘEPÁŽKA
(u příslušné verze vozidla)
Pro přepravu případných dlouhých a
neskladných nákladů lze demontovat
panel na straně spolucestujícího a
upevnit jej na stranu řidiče takto obr.
41:
sklopte skládací sedadlo
spolujezdce (viz popis na
předcházejících stránkách);
38F0V0102
39F0V0620
40F0V0103
23

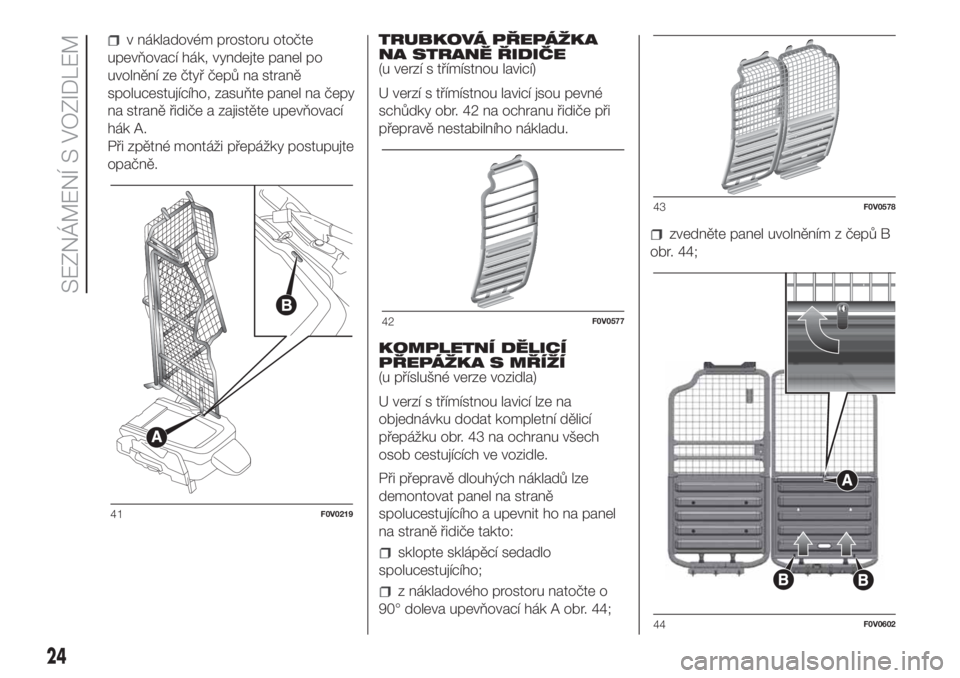

v nákladovém prostoru otočte
upevňovací hák, vyndejte panel po
uvolnění ze čtyř čepů na straně
spolucestujícího, zasuňte panel na čepy
na straně řidiče a zajistěte upevňovací
hák A.
Při zpětné montáži přepážky postupujte
opačně.TRUBKOVÁ PŘEPÁŽKA
NA STRANĚ ŘIDIČE
(u verzí s třímístnou lavicí)
U verzí s třímístnou lavicí jsou pevné
schůdky obr. 42 na ochranu řidiče při
přepravě nestabilního nákladu.
KOMPLETNÍ DĚLICÍ
PŘEPÁŽKA S MŘÍŽÍ
(u příslušné verze vozidla)
U verzí s třímístnou lavicí lze na
objednávku dodat kompletní dělicí
přepážku obr. 43 na ochranu všech
osob cestujících ve vozidle.
Při přepravě dlouhých nákladů lze
demontovat panel na straně
spolucestujícího a upevnit ho na panel
na straně řidiče takto:
sklopte sklápěcí sedadlo
spolucestujícího;
z nákladového prostoru natočte o
90° doleva upevňovací hák A obr. 44;
zvedněte panel uvolněním z čepů B
obr. 44;
41F0V0219
42F0V0577
43F0V0578
44F0V0602
24
SEZNÁMENÍ S VOZIDLEM

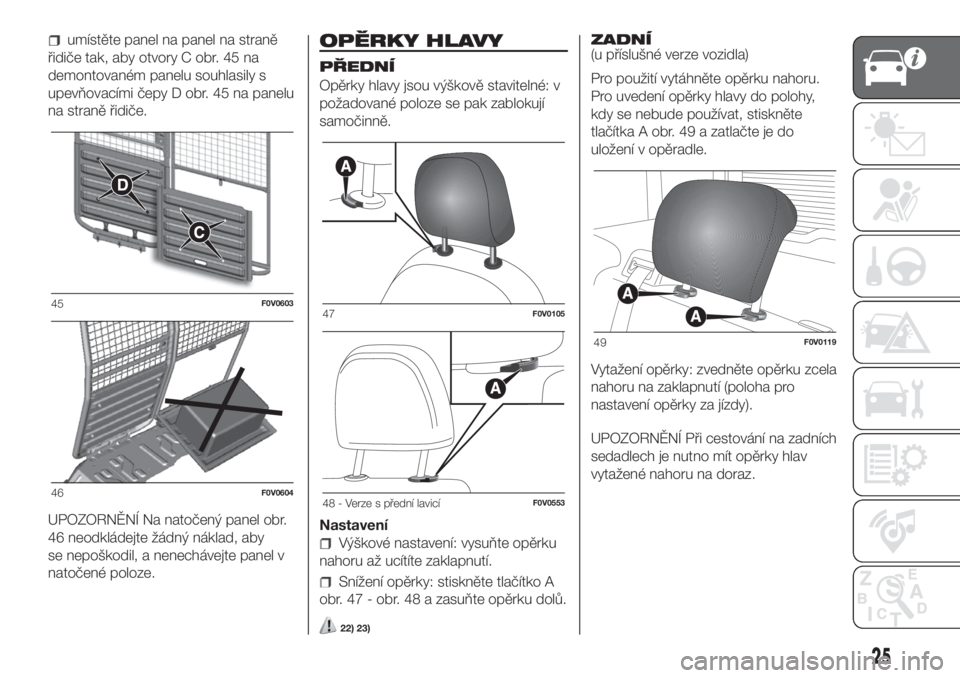

umístěte panel na panel na straně
řidiče tak, aby otvory C obr. 45 na
demontovaném panelu souhlasily s
upevňovacími čepy D obr. 45 na panelu
na straně řidiče.
UPOZORNĚNÍ Na natočený panel obr.
46 neodkládejte žádný náklad, aby
se nepoškodil, a nenechávejte panel v
natočené poloze.OPĚRKY HLAVY
PŘEDNÍ
Opěrky hlavy jsou výškově stavitelné: v
požadované poloze se pak zablokují
samočinně.
Nastavení
Výškové nastavení: vysuňte opěrku
nahoru až ucítíte zaklapnutí.
Snížení opěrky: stiskněte tlačítko A
obr. 47 - obr. 48 a zasuňte opěrku dolů.
22) 23)
ZADNÍ
(u příslušné verze vozidla)
Pro použití vytáhněte opěrku nahoru.
Pro uvedení opěrky hlavy do polohy,
kdy se nebude používat, stiskněte
tlačítka A obr. 49 a zatlačte je do
uložení v opěradle.
Vytažení opěrky: zvedněte opěrku zcela
nahoru na zaklapnutí (poloha pro
nastavení opěrky za jízdy).
UPOZORNĚNÍ Při cestování na zadních
sedadlech je nutno mít opěrky hlav
vytažené nahoru na doraz.
45F0V0603
46F0V0604
47F0V0105
48 - Verze s přední lavicíF0V0553
49F0V0119
25

POZOR
22)Toto nastavení se smí provést pouze
při stojícím vozidle s vypnutým motorem.
Opěrky hlavy je nutno nastavit tak, aby
se o ně opírala hlava, nikoli krk. Pouze
takto nastavené opěrky mohou poskytnout
účinnou ochranu.
23)Pro co nejlepší ochranu opěrkou hlavy
nastavte opěradlo tak, aby cestující seděl
vzpřímeně s hlavou co nejblíže k opěrce.

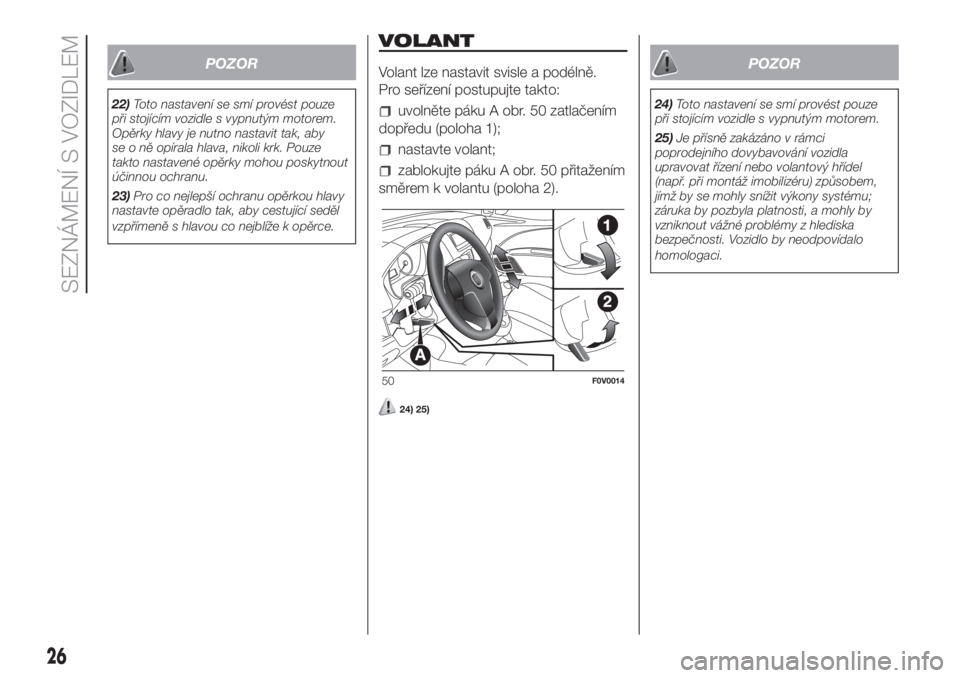

VOLANT
Volant lze nastavit svisle a podélně.
Pro seřízení postupujte takto:
uvolněte páku A obr. 50 zatlačením
dopředu (poloha 1);
nastavte volant;
zablokujte páku A obr. 50 přitažením
směrem k volantu (poloha 2).
24) 25)
POZOR
24)Toto nastavení se smí provést pouze
při stojícím vozidle s vypnutým motorem.
25)Je přísně zakázáno v rámci
poprodejního dovybavování vozidla
upravovat řízení nebo volantový hřídel
(např. při montáž imobilizéru) způsobem,
jímž by se mohly snížit výkony systému;
záruka by pozbyla platnosti, a mohly by
vzniknout vážné problémy z hlediska
bezpečnosti. Vozidlo by neodpovídalo
homologaci.
50F0V0014
26
SEZNÁMENÍ S VOZIDLEM

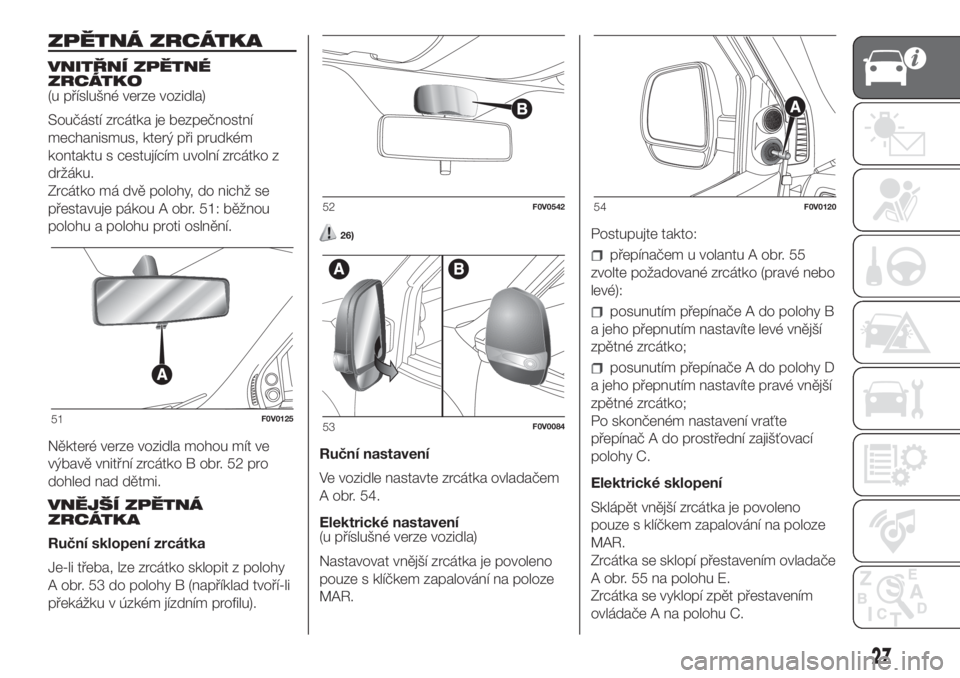

ZPĚTNÁ ZRCÁTKA
VNITŘNÍ ZPĚTNÉ
ZRCÁTKO
(u příslušné verze vozidla)
Součástí zrcátka je bezpečnostní
mechanismus, který při prudkém
kontaktu s cestujícím uvolní zrcátko z
držáku.
Zrcátko má dvě polohy, do nichž se
přestavuje pákou A obr. 51: běžnou
polohu a polohu proti oslnění.
Některé verze vozidla mohou mít ve
výbavě vnitřní zrcátko B obr. 52 pro
dohled nad dětmi.
VNĚJŠÍ ZPĚTNÁ
ZRCÁTKA
Ruční sklopení zrcátka
Je-li třeba, lze zrcátko sklopit z polohy
A obr. 53 do polohy B (například tvoří-li
překážku v úzkém jízdním profilu).
26)
Ruční nastavení
Ve vozidle nastavte zrcátka ovladačem
A obr. 54.
Elektrické nastavení
(u příslušné verze vozidla)
Nastavovat vnější zrcátka je povoleno
pouze s klíčkem zapalování na poloze
MAR.Postupujte takto:
přepínačem u volantu A obr. 55
zvolte požadované zrcátko (pravé nebo
levé):
posunutím přepínače A do polohy B
a jeho přepnutím nastavíte levé vnější
zpětné zrcátko;
posunutím přepínače A do polohy D
a jeho přepnutím nastavíte pravé vnější
zpětné zrcátko;
Po skončeném nastavení vraťte
přepínač A do prostřední zajišťovací
polohy C.

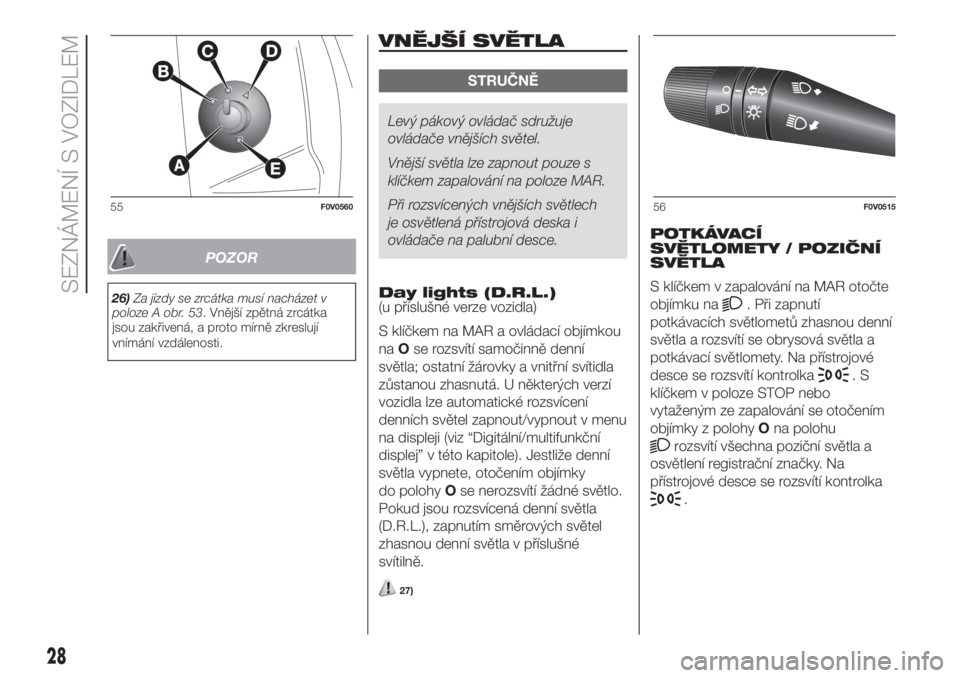

Elektrické sklopení
Sklápět vnější zrcátka je povoleno
pouze s klíčkem zapalování na poloze
MAR.
Zrcátka se sklopí přestavením ovladače
A obr. 55 na polohu E.
Zrcátka se vyklopí zpět přestavením
ovládače A na polohu C.
51F0V0125
52F0V0542
53F0V0084
54F0V0120
27

POZOR
26)Za jízdy se zrcátka musí nacházet v
poloze A obr. 53. Vnější zpětná zrcátka
jsou zakřivená, a proto mírně zkreslují
vnímání vzdálenosti.
VNĚJŠÍ SVĚTLA
STRUČNĚ
Levý pákový ovládač sdružuje
ovládače vnějších světel.
Vnější světla lze zapnout pouze s
klíčkem zapalování na poloze MAR.
Při rozsvícených vnějších světlech
je osvětlená přístrojová deska i
ovládače na palubní desce.
Day lights (D.R.L.)
(u příslušné verze vozidla)
S klíčkem na MAR a ovládací objímkou
naOse rozsvítí samočinně denní
světla; ostatní žárovky a vnitřní svítidla
zůstanou zhasnutá. U některých verzí
vozidla lze automatické rozsvícení
denních světel zapnout/vypnout v menu
na displeji (viz “Digitální/multifunkční
displej” v této kapitole). Jestliže denní
světla vypnete, otočením objímky
do polohyOse nerozsvítí žádné světlo.
Pokud jsou rozsvícená denní světla
(D.R.L.), zapnutím směrových světel
zhasnou denní světla v příslušné
svítilně.
27)
POTKÁVACÍ
SVĚTLOMETY / POZIČNÍ
SVĚTLA
S klíčkem v zapalování na MAR otočte
objímku na
. Při zapnutí
potkávacích světlometů zhasnou denní
světla a rozsvítí se obrysová světla a
potkávací světlomety. Na přístrojové
desce se rozsvítí kontrolka
.S
klíčkem v poloze STOP nebo
vytaženým ze zapalování se otočením
objímky z polohyOna polohu
rozsvítí všechna poziční světla a
osvětlení registrační značky. Na
přístrojové desce se rozsvítí kontrolka
.
55F0V056056F0V0515
28
SEZNÁMENÍ S VOZIDLEM
