FIAT DOBLO COMBI 2018 Руководство по эксплуатации и техобслуживанию (in Russian)

ГАБАРИТНЫЕ РАЗМЕРЫ
Исполнения с короткой колесной базой
Размеры указаны в мм и относятся к автомобилю,укомплектованному стандартными шинами.
Высота указывается для незагруженного автомобиля.
ABCDE FGH
4406 911 2755 740
1832 / 1905(*)1510 1832 1530
(*)С багажными дугами(для моделей/рынков,где предусмотрено)
В зависимости от размеров дисков возможны небольшие изменения в размерах.
209F0V0555
209

Исполнения с длинной колесной базой
Размеры указаны в мм и относятся к автомобилю,укомплектованному стандартными шинами.
Высота указывается для незагруженного автомобиля.
ABCDE FGH
Исполнения
с длинной
колесной
базой4756 911 3105 7401880 /
1927
(*)1510 1832 1530
Исполнения
с длинной
колесной
базой М14756 911 3105 7401857 /
1905
(*)1510 1832 1530
(*)С багажными дугами(для моделей/рынков,где предусмотрено)
В зависимости от размеров дисков возможны небольшие изменения в размерах.
210F0V0556
210
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Исполнения с высокой крышей
Размеры указаны в мм и относятся к автомобилю,укомплектованному стандартными шинами.
Высота указывается для незагруженного автомобиля.
ABCDE FGH
Исполнения
с высокой
крышей4406 911 2755 7402115(*)/
2125
(**)1510 1832 1530
(*)ИсполненияDoblò
(**)ИсполненияDoblò Cargo
В зависимости от размеров дисков возможны небольшие изменения в размерах.
211F0V0557
211

ИсполненияTrekking
Размеры указаны в мм и относятся к автомобилю,укомплектованному стандартными шинами.
Высота указывается для незагруженного автомобиля.
ABCDE FGH
Исполнения
Trekking4410 911 2755 7401855 / 1905(*)1510 1832 1530
(*)С багажными дугами(для моделей/рынков,где предусмотрено)В зависимости от размеров дисков возможны небольшие изменения в размерах.
212F0V0555
212
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Исполнения с бортовой платформой и короткой колесной базой
Размеры указаны в мм и относятся к автомобилю,укомплектованному стандартными шинами.
Высота указывается для незагруженного автомобиля.
ABCDE FGH I LM№OP
4906 4227 2755 911 561 1510 1845 1530 1789 1870 2405 1045 1240 600
В зависимости от размеров дисков возможны небольшие изменения в размерах.
213F0V0572
213

Исполнения с бортовой платформой и длинной колесной базой
Размеры указаны в мм и относятся к автомобилю,укомплектованному стандартными шинами.
Высота указывается для незагруженного автомобиля.
ABCDE FGH I LM№OP
5416 4577 3105 911 561 1510 1845 1530 1789 1870 2405 1395 1400 600
В зависимости от размеров дисков возможны небольшие изменения в размерах.
214F0V0573
214
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

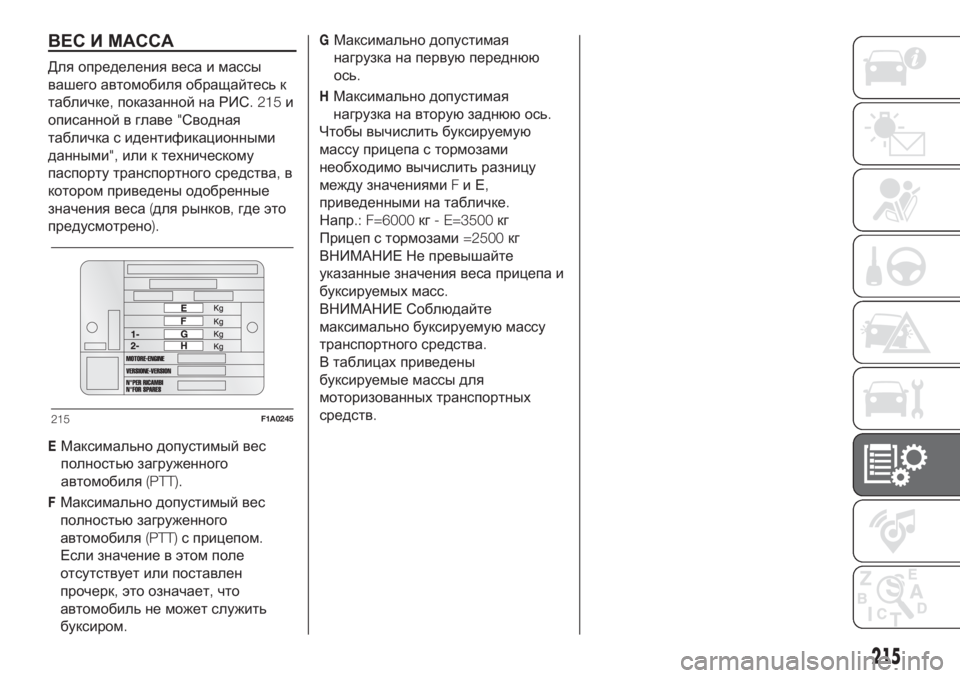

ВЕС ИМАССА
Для определения веса и массы
вашего автомобиля обращайтесь к
табличке,показанной на РИС. 215и
описанной в главе"Сводная
табличка с идентификационными
данными",или к техническому
паспорту транспортного средства,в
котором приведены одобренные
значения веса(для рынков,где это
предусмотрено).
EМаксимально допустимый вес
полностьюзагруженного
автомобиля(PTT).
FМаксимально допустимый вес
полностьюзагруженного
автомобиля(PTT)с прицепом.
Если значение в этом поле
отсутствует или поставлен
прочерк,это означает,что
автомобиль не может служить
буксиром.
GМаксимально допустимая
нагрузка на первуюпереднюю
ось.
HМаксимально допустимая
нагрузка на вторуюзаднююось.
Чтобы вычислить буксируемую
массу прицепа с тормозами
необходимо вычислить разницу
между значениямиFиЕ,
приведенными на табличке.
Напр.: F=6000кг- E=3500кг
Прицеп с тормозами=2500кг
ВНИМАНИЕ Не превышайте
указанные значения веса прицепа и
буксируемых масс.
ВНИМАНИЕ Соблюдайте
максимально буксируемуюмассу
транспортного средства.
В таблицах приведены
буксируемые массы для
моторизованных транспортных
средств.
215F1A0245
215

БУКСИРУЕМЫЕ МАССЫ(кг)
Пояснение
A=БУКСИРУЕМАЯ МАССА
B=ПРИЦЕП БЕЗ ТОРМОЗОВ
C=НАГРУЗКА НА БУКСИРОВОЧНЫЙ КРЮК
D=НАГРУЗКА НА КРЫШУ
ОСНАЩЕНИЕPTTДВИГАТЕЛЬABCD
DOBLÒ /
COMBI (M1)1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
CARGO1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.3 Multijet 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
COMBI1.4 1000 500 60 100
1.4 T-JET 1000 500 60 100
1.4 T-JET Natural Power 1000 500 60 100
1.3 Multijet 1000 500 60 100
1.6 Multijet 1300 500 60 100
2.0 Multijet 1500 500 60 100
216
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

ОСНАЩЕНИЕPTTДВИГАТЕЛЬABCD
ИСПОЛНЕНИЕ
С
БОРТОВОЙ
ПЛАТФОРМОЙ1.4 1000 500 0 100
1.3 Multijet 1000 500 0 100
1.3 MultijetЕвро6 1000 500 0 100
1.6 Multijet 1300 500 0 100
1.6 MultijetЕвро6 1300 500 0 100
2.0 Multijet 1300 500 0 100
M1=перевозка людей
ПРИМЕЧАНИЯ Для автомобилей с буксировочным крюком:статическая вертикальная нагрузка на буксировочный
крюк должна находится в пределах максимально допустимой нагрузки,заявленной для автомобиля.
217

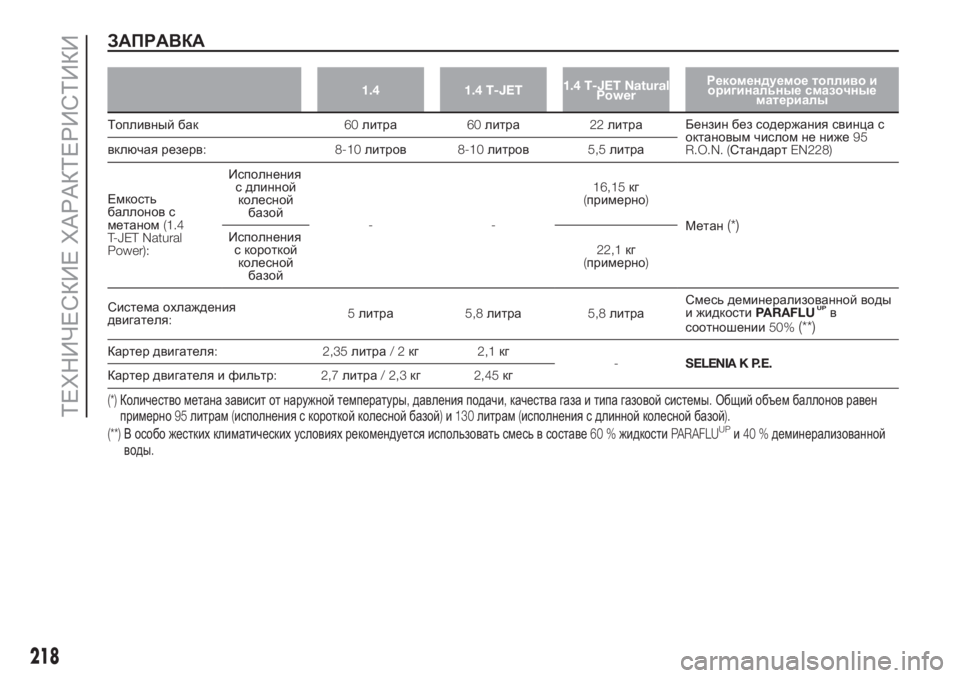

ЗАПРАВКА
1.4 1.4 T-JET1.4 T-JET Natural
PowerРекомендуемое топливо и
оригинальные смазочные
материалы
Топливный бак60литра60литра22литраБензин без содержания свинца с
октановым числом не ниже95
R.O.N. (СтандартEN228) включая резерв: 8-10литров8-10литров5,5литра
Емкость
баллонов с
метаном(1.4
T-JET Natural
Power):Исполнения
с длинной
колесной
базой
--16,15кг
(примерно)
Метан
(*)Исполнения
с короткой
колесной
базой22,1кг
(примерно)
Система охлаждения
двигателя:5литра5,8литра5,8литраСмесь деминерализованной воды
и жидкостиPARAFLU
UPв
соотношении50%(**)
Картер двигателя: 2,35литра/2кг2,1кг
-SELENIA K P.E.
Картер двигателя и фильтр: 2,7литра/ 2,3кг2,45кг
(*)Количество метана зависит от наружной температуры,давления подачи,качества газа и типа газовой системы.Общий объем баллонов равен
примерно95литрам(исполнения с короткой колесной базой)и130литрам(исполнения с длинной колесной базой).
(**)В особо жестких климатических условиях рекомендуется использовать смесь в составе60 %жидкостиPARAFLU
UPи40 %деминерализованной
воды.
218
