FIAT DOBLO PANORAMA 2018 Kezelési és karbantartási útmutató (in Hungarian)

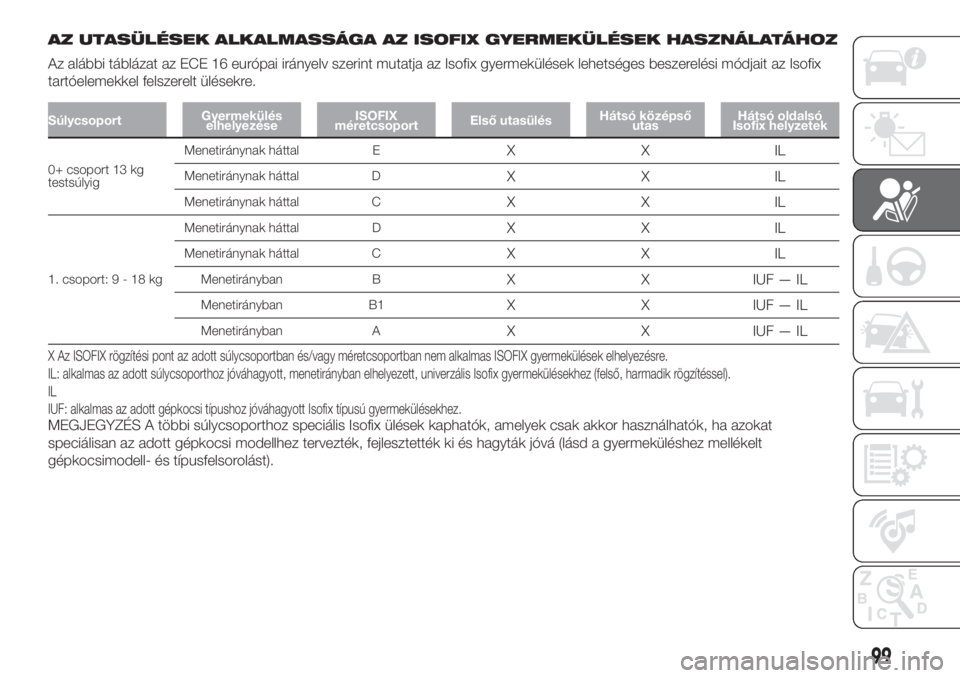

AZ UTASÜLÉSEK ALKALMASSÁGA AZ ISOFIX GYERMEKÜLÉSEK HASZNÁLATÁHOZ
Az alábbi táblázat az ECE 16 európai irányelv szerint mutatja az Isofix gyermekülések lehetséges beszerelési módjait az Isofix
tartóelemekkel felszerelt ülésekre.
SúlycsoportGyermekülés
elhelyezéseISOFIX
méretcsoportElső utasülésHátsó középső
utasHátsó oldalsó
Isofix helyzetek
0+ csoport 13 kg
testsúlyigMenetiránynak háttal E
XXIL
Menetiránynak háttal DXXIL
Menetiránynak háttal CXXIL
1. csoport:9-18kgMenetiránynak háttal D
XXIL
Menetiránynak háttal CXXIL
Menetirányban BX X IUF—IL
Menetirányban B1X X IUF—IL
Menetirányban AX X IUF—IL
X Az ISOFIX rögzítési pont az adott súlycsoportban és/vagy méretcsoportban nem alkalmas ISOFIX gyermekülések elhelyezésre.
IL: alkalmas az adott súlycsoporthoz jóváhagyott, menetirányban elhelyezett, univerzális Isofix gyermekülésekhez (felső, harmadik rögzítéssel).
IL
IUF: alkalmas az adott gépkocsi típushoz jóváhagyott Isofix típusú gyermekülésekhez.
MEGJEGYZÉS A többi súlycsoporthoz speciális Isofix ülések kaphatók, amelyek csak akkor használhatók, ha azokat
speciálisan az adott gépkocsi modellhez tervezték, fejlesztették ki és hagyták jóvá (lásd a gyermeküléshez mellékelt
gépkocsimodell- és típusfelsorolást).
99

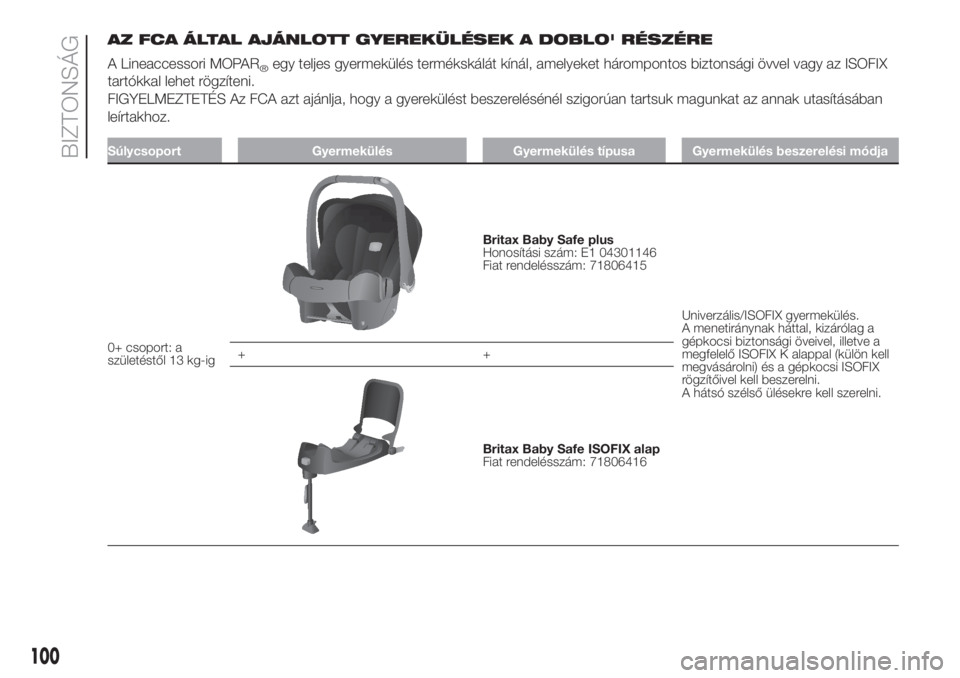

AZ FCA ÁLTAL AJÁNLOTT GYEREKÜLÉSEK A DOBLO' RÉSZÉRE
A Lineaccessori MOPAR
®egy teljes gyermekülés termékskálát kínál, amelyeket hárompontos biztonsági övvel vagy az ISOFIX
tartókkal lehet rögzíteni.
FIGYELMEZTETÉS Az FCA azt ajánlja, hogy a gyerekülést beszerelésénél szigorúan tartsuk magunkat az annak utasításában
leírtakhoz.
Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
0+ csoport: a
születéstől 13 kg-ig
Britax Baby Safe plus
Honosítási szám: E1 04301146
Fiat rendelésszám: 71806415
Univerzális/ISOFIX gyermekülés.
A menetiránynak háttal, kizárólag a
gépkocsi biztonsági öveivel, illetve a
megfelelő ISOFIX K alappal (külön kell
megvásárolni) és a gépkocsi ISOFIX
rögzítőivel kell beszerelni.
A hátsó szélső ülésekre kell szerelni. ++
Britax Baby Safe ISOFIX alap
Fiat rendelésszám: 71806416
100
BIZTONSÁG

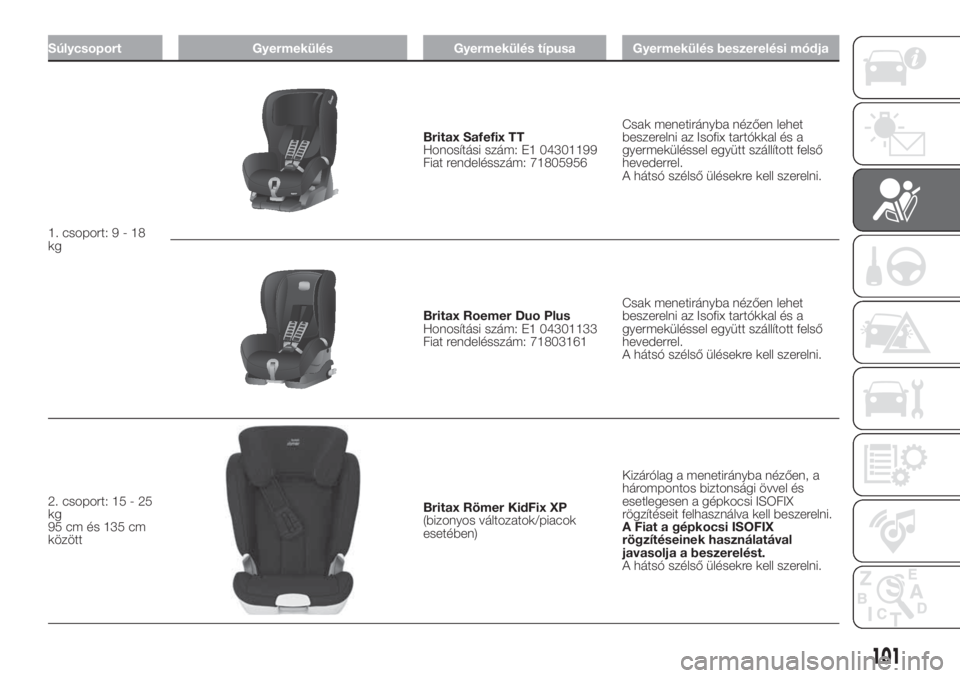

Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
1. csoport:9-18
kg
Britax Safefix TT
Honosítási szám: E1 04301199
Fiat rendelésszám: 71805956Csak menetirányba nézően lehet
beszerelni az Isofix tartókkal és a
gyermeküléssel együtt szállított felső
hevederrel.
A hátsó szélső ülésekre kell szerelni.
Britax Roemer Duo Plus
Honosítási szám: E1 04301133
Fiat rendelésszám: 71803161Csak menetirányba nézően lehet
beszerelni az Isofix tartókkal és a
gyermeküléssel együtt szállított felső
hevederrel.
A hátsó szélső ülésekre kell szerelni.
2. csoport: 15 - 25
kg
95 cm és 135 cm
között
Britax Römer KidFix XP
(bizonyos változatok/piacok
esetében)Kizárólag a menetirányba nézően, a
hárompontos biztonsági övvel és
esetlegesen a gépkocsi ISOFIX
rögzítéseit felhasználva kell beszerelni.
A Fiat a gépkocsi ISOFIX
rögzítéseinek használatával
javasolja a beszerelést.
A hátsó szélső ülésekre kell szerelni.
101

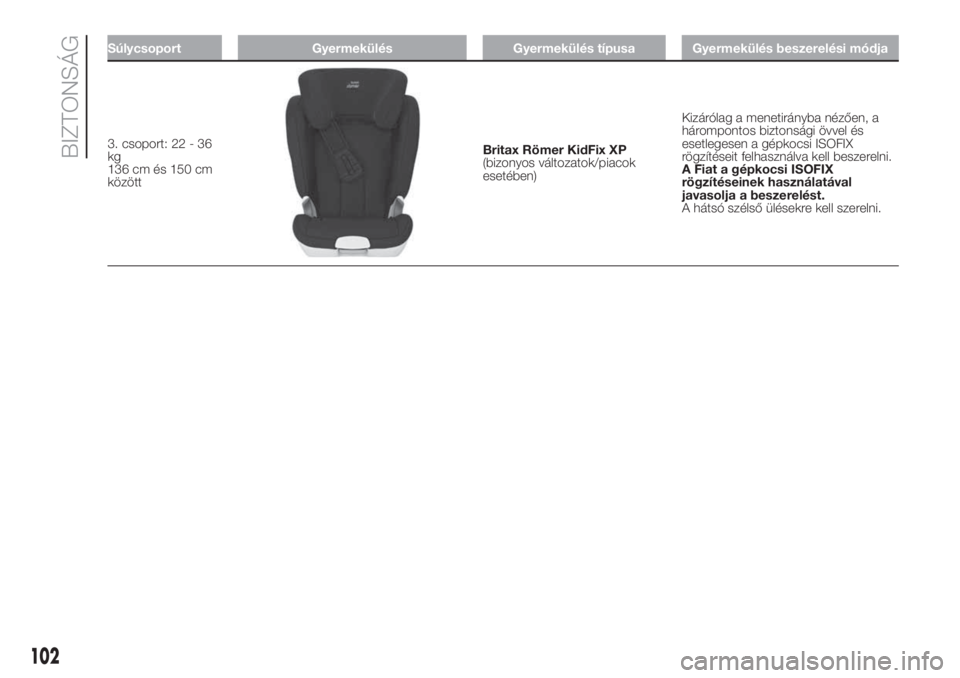

Súlycsoport Gyermekülés Gyermekülés típusa Gyermekülés beszerelési módja
3. csoport: 22 - 36
kg
136 cm és 150 cm
közöttBritax Römer KidFix XP
(bizonyos változatok/piacok
esetében)Kizárólag a menetirányba nézően, a
hárompontos biztonsági övvel és
esetlegesen a gépkocsi ISOFIX
rögzítéseit felhasználva kell beszerelni.
A Fiat a gépkocsi ISOFIX
rögzítéseinek használatával
javasolja a beszerelést.
A hátsó szélső ülésekre kell szerelni.
102
BIZTONSÁG

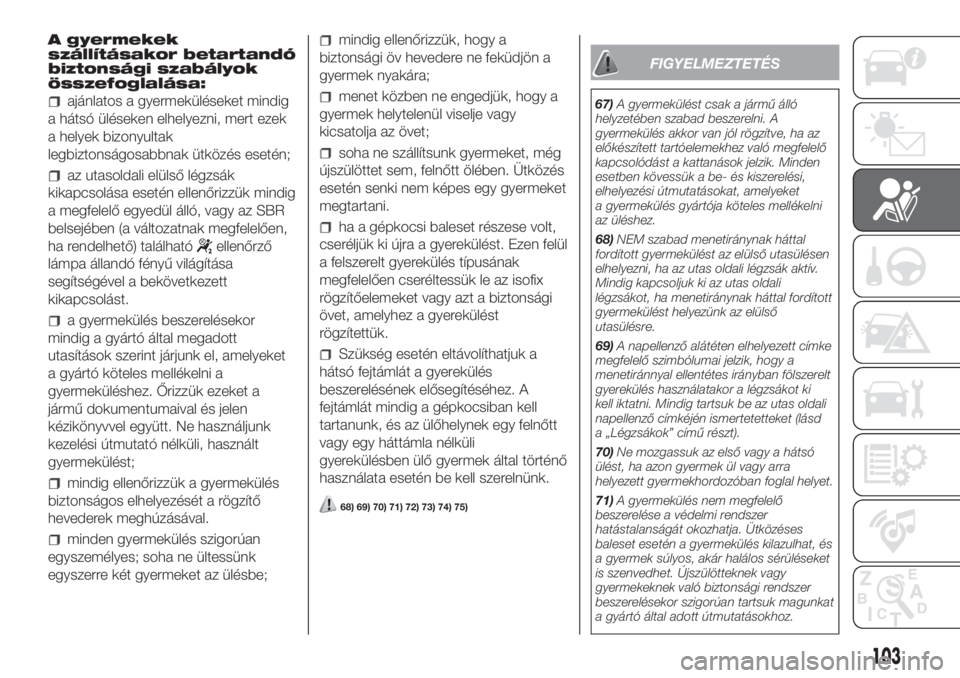

A gyermekek
szállításakor betartandó
biztonsági szabályok
összefoglalása:
ajánlatos a gyermeküléseket mindig
a hátsó üléseken elhelyezni, mert ezek
a helyek bizonyultak
legbiztonságosabbnak ütközés esetén;
az utasoldali elülső légzsák
kikapcsolása esetén ellenőrizzük mindig
a megfelelő egyedül álló, vagy az SBR
belsejében (a változatnak megfelelően,
ha rendelhető) található
ellenőrző
lámpa állandó fényű világítása
segítségével a bekövetkezett
kikapcsolást.
a gyermekülés beszerelésekor
mindig a gyártó által megadott
utasítások szerint járjunk el, amelyeket
a gyártó köteles mellékelni a
gyermeküléshez. Őrizzük ezeket a
jármű dokumentumaival és jelen
kézikönyvvel együtt. Ne használjunk
kezelési útmutató nélküli, használt
gyermekülést;
mindig ellenőrizzük a gyermekülés
biztonságos elhelyezését a rögzítő
hevederek meghúzásával.
minden gyermekülés szigorúan
egyszemélyes; soha ne ültessünk
egyszerre két gyermeket az ülésbe;
mindig ellenőrizzük, hogy a
biztonsági öv hevedere ne feküdjön a
gyermek nyakára;
menet közben ne engedjük, hogy a
gyermek helytelenül viselje vagy
kicsatolja az övet;
soha ne szállítsunk gyermeket, még
újszülöttet sem, felnőtt ölében. Ütközés
esetén senki nem képes egy gyermeket
megtartani.
ha a gépkocsi baleset részese volt,
cseréljük ki újra a gyerekülést. Ezen felül
a felszerelt gyerekülés típusának
megfelelően cseréltessük le az isofix
rögzítőelemeket vagy azt a biztonsági
övet, amelyhez a gyerekülést
rögzítettük.
Szükség esetén eltávolíthatjuk a
hátsó fejtámlát a gyerekülés
beszerelésének elősegítéséhez. A
fejtámlát mindig a gépkocsiban kell
tartanunk, és az ülőhelynek egy felnőtt
vagy egy háttámla nélküli
gyerekülésben ülő gyermek által történő
használata esetén be kell szerelnünk.
68) 69) 70) 71) 72) 73) 74) 75)
FIGYELMEZTETÉS
67)A gyermekülést csak a jármű álló
helyzetében szabad beszerelni. A
gyermekülés akkor van jól rögzítve, ha az
előkészített tartóelemekhez való megfelelő
kapcsolódást a kattanások jelzik. Minden
esetben kövessük a be- és kiszerelési,
elhelyezési útmutatásokat, amelyeket
a gyermekülés gyártója köteles mellékelni
az üléshez.
68)NEM szabad menetiránynak háttal
fordított gyermekülést az elülső utasülésen
elhelyezni, ha az utas oldali légzsák aktív.
Mindig kapcsoljuk ki az utas oldali
légzsákot, ha menetiránynak háttal fordított
gyermekülést helyezünk az elülső
utasülésre.
69)A napellenző alátéten elhelyezett címke
megfelelő szimbólumai jelzik, hogy a
menetiránnyal ellentétes irányban fölszerelt
gyerekülés használatakor a légzsákot ki
kell iktatni. Mindig tartsuk be az utas oldali
napellenző címkéjén ismertetetteket (lásd
a „Légzsákok” című részt).
70)Ne mozgassuk az első vagy a hátsó
ülést, ha azon gyermek ül vagy arra
helyezett gyermekhordozóban foglal helyet.
71)A gyermekülés nem megfelelő
beszerelése a védelmi rendszer
hatástalanságát okozhatja. Ütközéses
baleset esetén a gyermekülés kilazulhat, és
a gyermek súlyos, akár halálos sérüléseket
is szenvedhet. Újszülötteknek vagy
gyermekeknek való biztonsági rendszer
beszerelésekor szigorúan tartsuk magunkat
a gyártó által adott útmutatásokhoz.
103

72)Amikor a gyermekülést nem használjuk,
rögzítsük azt a biztonsági övvel vagy az
ISOFIX rögzítőkkel, illetve távolítsuk el
a gépkocsiból. Ne hagyjuk rögzítetlenül az
utastérben. Így elkerülhető, hogy hirtelen
fékezés vagy baleset esetén sérülést
okozzon a gépkocsiban utazóknak.
73)Egy gyermekülés beszerelése után ne
mozgassuk az ülést: mindig távolítsuk el
a gyermekülést, mielőtt bármilyen beállítást
elvégeznénk.
74)Mindig győződjünk meg arról, hogy a
biztonsági öv átlós szakasza ne a gyermek
karjai alatt vagy a háta mögött fusson.
Ütközéses baleset esetén a biztonsági öv
nem képes megtartani a gyermeket, aki így
súlyos, akár halálos sérüléseket is
szenvedhet. A gyermeknek mindig
megfelelően kell viselnie a biztonsági övét.
75)Ne használjuk ugyanazt az alsó
rögzítési pontot több gyermekülés
beszereléséhez.
76)Ha egy Universal ISOFIX gyermekülést
nem tartja mind a három rögzítő, a
gyermekülés nem tudja megfelelően védeni
a gyermeket. Ütközéses baleset esetén a
gyermek súlyos, akár halálos sérüléseket is
szenvedhet.ELÜLSŐ
LÉGZSÁKOK
A gépkocsi vezető és egyes
változatoknál/piacokon utas oldali
frontális légzsákkal van felszerelve.
ELÜLSŐ LÉGZSÁKOK
Az elülső vezető/utas oldali (egyes
változatoknál) légzsákok közepesen
erős frontális ütközés során nyújtanak
védelmet úgy, hogy felfúvódva kitöltik a
vezető vagy az utas és a kormánykerék,
illetve a műszerfal közötti teret.
Egyéb ütközés (oldalról vagy hátulról
bekövetkező, vagy a jármű felborulása
stb.) esetén a felfúvódás elmaradása
tehát nem jelenti a rendszer működési
hibáját.
Frontális ütközés esetén egy
elektronikus vezérlőegység szükség
esetén kiváltja a légzsákok felfúvódását.
A párna azonnal felfúvódik, védelmet
biztosítva így az első üléseken
utazóknak a sérülést okozó szerkezeti
elemekkel szemben; a felfúvódás után a
légzsák azonnal leereszt.Az oldalsó légzsákok (adott változat/
piac esetében) nem helyettesítik a
biztonsági öveket, hanem kiegészítik
azok hatásosságát, ezért azokat a
törvények előírásai szerint is, menet
közben mindig becsatolva kell hordani
egész Európában és az Európán kívüli
országok többségében.
Ütközés esetén a biztonsági övet nem
viselő személy előrelendülő teste
érintkezésbe kerülhet a még felfúvódási
fázisban lévő légzsákkal. Ilyen esetben
nem érvényesül a párna által nyújtott
védőhatás.
Az elülső légzsákok felfúvódása
elmaradhat az alábbi esetekben:
könnyen deformálható tárgyakhoz
való ütközés, ami nem érinti a gépkocsi
teljes homlokfelületét (pl. a sárvédő
ütközése az út melletti védőkorláthoz);
más járművek közé beékelődés,
védőkorlát vagy tehergépkocsi alá
csúszás;
mert ilyenkor a biztonsági övek által
nyújtott védelem is elegendő lehet, és a
légzsákok aktiválása felesleges lenne.
Ezekben az esetekben tehát a
felfúvódás elmaradása nem jelenti a
rendszer működési hibáját.
77) 78) 79) 80) 81)
104
BIZTONSÁG

Az elülső, vezető és utas oldali
légzsákok konstrukciója és beállítása
olyan, hogy csak becsatolt biztonsági
övek esetén képesek a leghatékonyabb
védelmet biztosítani.
A légzsák a felfúvódáskor felvett,
maximális térfogatával majdnem
teljesen kitölti a vezető és a
kormánykerék, illetve az utas és a
műszerfal közötti teret.
Kisebb erősségű ütközés esetén
(amikor a biztonsági övek által nyújtott
védelem elegendő), a légzsákok nem
fúvódnak fel. Mindig kapcsoljuk be
a biztonsági öveket.
VEZETŐ OLDALI ELÜLSŐ
LÉGZSÁK
Egy azonnal felfúvódó párnából áll,
amely a kormánykerék közepében
kialakított speciális rekeszben van
elhelyezve ábra 115.UTAS OLDALI ELÜLSŐ
LÉGZSÁK
(bizonyos változatok/piacok esetében)
Egy azonnal felfúvódó, a vezető
oldalinál nagyobb térfogatú párnából áll,
amely a műszerfalban kialakított
speciális rekeszben ábra 116 van
elhelyezve.
UTAS OLDALI ELÜLSŐ
LÉGZSÁK ÉS
GYERMEKÜLÉSEK
82)
Bekapcsolt utas oldali légzsák esetén
SOHA nem szabad menetiránynak
háttal fordított gyermekülést az elülső
ülésen elhelyezni, mert ütközés esetén
a légzsák működésbe lépése a szállított
gyermek halálos sérülését is okozhatja.
MINDIG tartsuk be az utas oldali
napellenzőn megtalálható címke ábra
117 által tartalmazott útmutatásokat.Utasoldali
homloklégzsák, és a
medence, mellkas, váll
és fej védő
oldallégzsákok kézi
kiiktatása
(bizonyos változatok/piacok esetében)
A Doblò személyszállításra alkalmas
változatainál (M1 homologizáció), ha
mindenképpen elkerülhetetlen az első
utasülésen gyermek szállítása,
amennyiben a gyermekülés a
menetiránynak háttal fordított,
kötelezően el kell végezni az utas oldali
elülső és (egyes változatoknál/
piacokon) oldalsó légzsákok
működésének hatástalanítását, mert
ütközés esetén a légzsák működésbe
lépése a szállított gyermek halálos
sérülését is okozhatja.
115F0V0511
116F0V0512
117F0T0950
105

FIGYELMEZTETÉS Az utas oldali elülső
és oldalsó légzsák (egyes
változatoknál/piacokon) működésének
hatástalanításához tanulmányozzuk
az „Ismerkedés a gépkocsival” fejezet
„Digitális kijelző” és „Multifunkciós
kijelző” című részeit.
Az első olvasólámpa felett található
jelzőlámpa ábra 118 magában, vagy
az SBR rendszeren keresztül ábra
119 (a változat függvényében, ha van),
mutatja az utas védelmi állapotát. Ha
a figyelmeztető lámpa nem világít, az az
utas oldali védelem bekapcsolt
állapotát jelzi.
Az utasoldali homloklégzsák és
oldallégzsák (azoknál a változatoknál/
piacoknál, ahol rendelhető)
újraaktiválásánál a jelzőlámpa kialszik.
A gépkocsi gyújtásának bekapcsolása
után (gyújtáskulcs MAR állásban) a
figyelmeztető lámpa kb. 8 másodpercre
felgyullad. Amennyiben ez nem történik
meg, forduljunk egy Fiat
márkaszervizhez.
Az első 8 másodpercben a
figyelmeztető lámpa világítása nem jelzi
az utasvédelem valódi állapotát, hanem
annak megfelelő működését ellenőrzi
csak.
118F0V0406
119F0V0710
106
BIZTONSÁG

UTAS OLDALI ELÜLSŐ LÉGZSÁK ÉS GYERMEKÜLÉSEK: FIGYELEM
120F1A0387
107

FIGYELMEZTETÉS
77)Ne ragasszunk semmilyen matricát vagy egyéb tárgyat a kormánykerékre és az utas oldali légzsák műszerfali rekeszének fedelére és az
ülésekre. Soha ne helyezzünk tárgyakat a műszerfal utas oldali részére (pl. mobiltelefont), mert érintkezésükkel akadályozhatják az utas oldali
légzsák megfelelő felfúvódását, továbbá komoly sérülést okozhatnak a járműben ülőknek.
78)Vezetés közben tartsuk mindkét kezünket a kormánykerék kerületén, hogy a légzsák működésekor a felfúvódást ne akadályozzuk. Ne
előrehajolva vezessünk, hanem üljünk egyenesen, a hátunkkal az üléstámlának támaszkodva.
79)A légzsákok úgy vannak beállítva, hogy nagyobb erejű ütközésnél lépjenek működésbe, mint az övfeszítők. Ezért a két beállított érték
közötti erősségű ütközés esetén normális esetben csak az övfeszítők lépnek működésbe.
80)A légzsák nem helyettesíti a biztonsági öveket, hanem fokozza azok hatásosságát. Mivel kis sebességű frontális ütközés, oldalról vagy
hátulról bekövetkező ütközés, vagy a jármű felborulása esetén az elülső légzsákok felfúvódása elmaradhat, az utasokat csak a biztonsági övek,
egyes változatoknál az oldallégzsákok, védik, ezért azokat menet közben mindig becsatolva kell hordani.
81)Néhány verzión a
LED üzemzavara esetén (az első mennyezeti világítótestnél található) felgyullad a műszerfalon találhatójelzőlámpa, és ki lesz iktatva az utas oldali légzsák.
82)NEM szabad menetiránynak háttal fordított gyermekülést az elülső utasülésen elhelyezni, ha az utas oldali légzsák aktív. Ütközés esetén a
légzsák működésbe lépése a szállított gyermek halálos sérülését is okozhatja, az ütközés súlyosságától függetlenül. Ezért mindig kapcsoljuk
ki az utas oldali légzsákot, ha menetiránynak háttal fordított gyermekülést helyezünk az elülső utasülésre. Az első utasülést ilyenkor a
lehetséges leghátsó pozícióba kell állítani, hogy elkerüljük az érintkezést a gyermekülés és a műszerfal között. Haladéktalanul kapcsoljuk vissza
az utas oldali légzsákot, amikor a gyermekülést eltávolítjuk az utasülésről.
108
BIZTONSÁG
