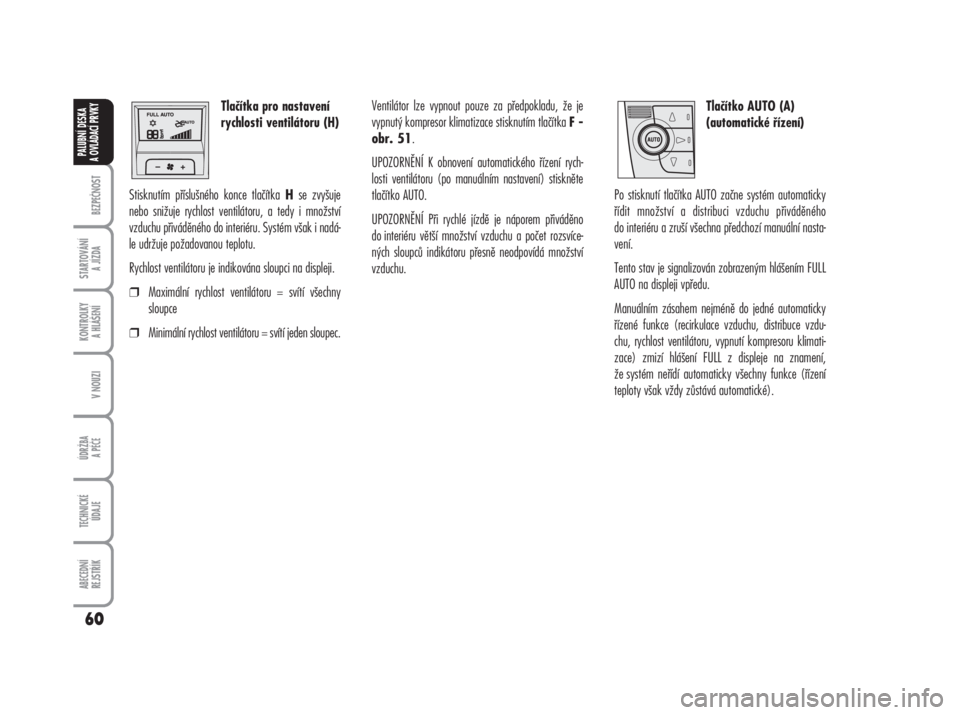

Tlačítka pro nastavení
rychlosti ventilátoru (H)
Stisknutím příslušného konce tlačítka
Hse zvyšuje
nebo snižuje rychlost ventilátoru, a tedy i množství
vzduchu přiváděného do interiéru. Systém však i nadá-
le udržuje požadovanou teplotu.
Rychlost ventilátoru je indikována sloupci na displeji.
❒Maximální rychlost ventilátoru = svítí všechny
sloupce
❒Minimální rychlost ventilátoru = svítí jeden sloupec. Ventilátor lze vypnout pouze za předpokladu, že je
vypnutý kompresor klimatizace stisknutím tlačítka
F -
obr. 51
.
UPOZORNĚNÍ K obnovení automatického řízení rych-
losti ventilátoru (po manuálním nastavení) stiskněte
tlačítko AUTO.
UPOZORNĚNÍ Při rychlé jízdě je náporem přiváděno
do interiéru větší množství vzduchu a počet rozsvíce-
ných sloupců indikátoru přesně neodpovídá množství
vzduchu.Tlačítko AUTO (A)
(automatické řízení)
Po stisknutí tlačítka AUTO začne systém automaticky
řídit množství a distribuci vzduchu přiváděného
do interiéru a zruší všechna předchozí manuální nasta-
vení.
Tento stav je signalizován zobrazeným hlášením FULL
AUTO na displeji vpředu.
Manuálním zásahem nejméně do jedné automaticky
řízené funkce (recirkulace vzduchu, distribuce vzdu-
chu, rychlost ventilátoru, vypnutí kompresoru klimati-
zace) zmizí hlášení FULL z displeje na znamení,
že systém neřídí automaticky všechny funkce (řízení
teploty však vždy zůstává automatické).
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
60
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
5886.Ducato_250_01.qxd 9.1.2007 9:03 Page 60

UPOZORNĚNÍ Pokud systém nedokáže v důsledku
manuálních zásahů do různých funkcí zajistit dosažení
a udržování požadované teploty v interiéru, bude na
displeji blikat nastavená teplota a signalizovat tak pro-
blém zjištěný systémem; následně z displeje zmizí hlá-
šení AUTO.
Obnovení automatického řízení po manuálním zásahu
je možné kdykoliv - stisknutím tlačítka AUTO.Tlačítko recirkulace
vzduchu (G)
Řízení recirkulace vzduchu má následující funkční
logiku:
❒nucené zapnutí (trvalé zapnutí recirkulace), sig-
nalizované rozsvícenou kontrolkou v tlačítku
G
a symbolem na displeji;
❒nucené vypnutí (trvalý přívod vzduchu zvenku),
signalizované zhasnutou kontrolkou v tlačítku
a symbolem na displeji.
Nucené zapnutí a nucené vypnutí recirkulace se volí
stisknutím tlačítka recirkulace G
.
UPOZORNĚNÍ Recirkulace umožňuje rychlejší dosažení
požadovaného stavu v interiéru při topení i chlazení.
61
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
5886.Ducato_250_01.qxd 9.1.2007 9:03 Page 61

Nedoporučuje se zapínat recirkulaci v deštivých nebo
chladných dnech, protože by se zvyšovalo nebezpečí
zamlžení vnitřních ploch oken, a to především při
vypnuté klimatizaci.
Při nízké vnější teplotě je recirkulace nuceně vypnuta,
aby nedocházelo k zamlžování oken.
Při nízké vnější teplotě není vhodné zapínat recirkulaci
vzduchu, protože by se okna mohla rychle zamlžit. Tlačítko pro zapnutí/
vypnutí kompresoru
klimatizace (F)
Stisknutím tlačítka při rozsvícené kontrolce
v tomto tlačítku se vypne kompresor klimatizace
a zhasne symbol na displeji.
Při vypnutí kompresoru klimatizace systém vypne recir-
kulaci, aby nedocházelo k zamlžování oken.
I když je v takovém případě systém schopen udržovat
požadovanou teplotu, není na displeji zobrazeno hlá-
šení FULL. Pokud systém naopak není schopen udržo-
vat požadovanou teplotu, údaje teploty blikají a na dis-
pleji není zobrazeno ani hlášení AUTO.UPOZORNĚNÍ Pokud je kompresor vypnutý, nelze
do interiéru přivádět vzduch o nižší teplotě než je vněj-
ší teplota. Kromě toho může za určitých atmosféric-
kých podmínek docházet k rychlému zamlžování
oken, protože vzduch není vysoušen.
Vypnutí kompresoru zůstává uloženo v paměti systé-
mu i po vypnutí motoru.
Za účelem obnovení automatického řízení chodu kom-
presoru stiskněte znovu tlačítko , případně stisk-
něte tlačítko AUTO.
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
62
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
5886.Ducato_250_01.qxd 9.1.2007 9:03 Page 62

Pokud je při vypnutém kompresoru vnější teplota vyšší
než teplota nastavená, systém nedokáže splnit poža-
davek, což několik sekund signalizuje blikáním údaje
nastavené teploty na displeji a následným zhasnutím
hlášení AUTO.
Při vypnutém kompresoru lze manuálně zcela vypnout
ventilátor (nebude zobrazen žádný sloupec indikátoru).
Pokud je kompresor zapnutý a běží motor, nelze
manuálně nastavit nižší rychlost ventilátoru než je
jeden sloupec indikátoru na displeji.Tlačítko funkce rychlého
odstranění zamlžení/
námrazy z oken (D)
Stisknutím tohoto tlačítka systém aktivuje automatic-
ky všechny funkce nutné k urychlenému odstranění
zamlžení zamlžení/námrazy z čelního okna a před-
ních bočních oken:
❒zapnutí kompresoru klimatizace, pokud to klima-
tické podmínky umožňují;
❒vypnutí recirkulace;
❒nastavení maximální teploty (HI);
❒spuštění ventilátoru rychlostí závislou na teplotě
chladicí kapaliny motoru tak, aby se do interiéru
nepřiváděl nedostatečně ohřátý vzduch pro účely
odstranění zamlžení/námrazy z oken;
❒distribuce vzduchu na čelní okno a boční výstupní
otvory;
❒zapnutí vyhřívání zadního okna.UPOZORNĚNÍ Funkce rychlého odstranění zamlžení/
námrazy z oken zůstane zapnutá cca 3 minuty od
okamžiku, kdy chladicí kapalina motoru dosáhne urči-
té provozní teploty.
Při zapnuté funkci rychlého odstranění zamlžení/
námrazy z oken svítí kontrolka v tlačítku této funkce
a v tlačítku vyhřívání zadního okna. Kromě toho z dis-
pleje zmizí hlášení FULL AUTO.
63
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
5886.Ducato_250_01.qxd 9.1.2007 9:03 Page 63

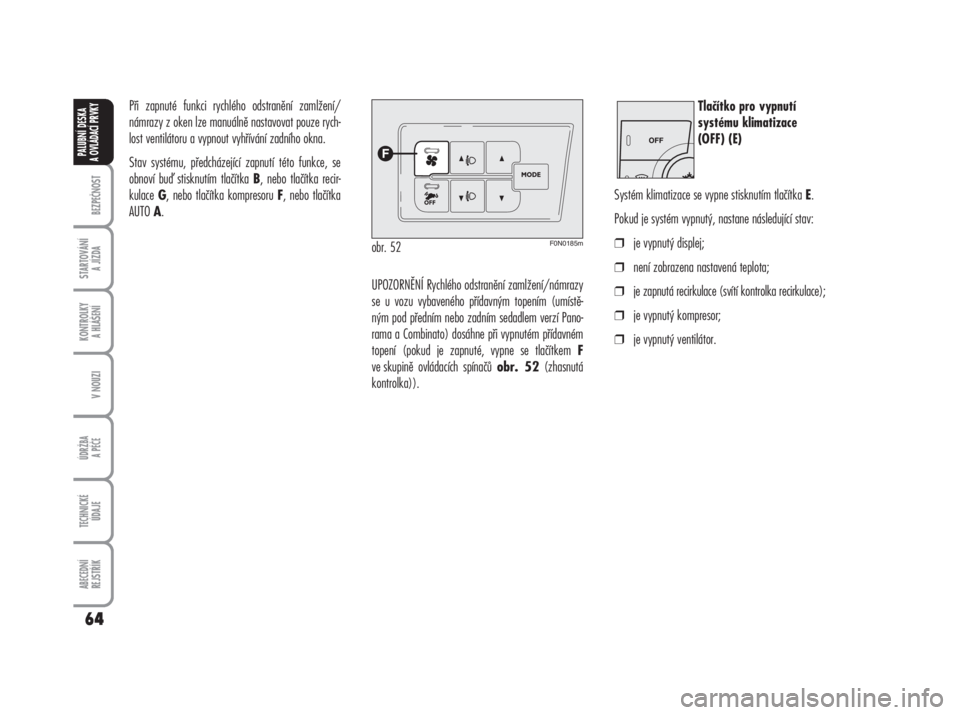

Při zapnuté funkci rychlého odstranění zamlžení/
námrazy z oken lze manuálně nastavovat pouze rych-
lost ventilátoru a vypnout vyhřívání zadního okna.
Stav systému, předcházející zapnutí této funkce, se
obnoví bu stisknutím tlačítka
B, nebo tlačítka recir-
kulace
G, nebo tlačítka kompresoru F, nebo tlačítka
AUTO
A.
UPOZORNĚNÍ Rychlého odstranění zamlžení/námrazy
se u vozu vybaveného přídavným topením (umístě-
ným pod předním nebo zadním sedadlem verzí Pano-
rama a Combinato) dosáhne při vypnutém přídavném
topení (pokud je zapnuté, vypne se tlačítkem
F
ve skupině ovládacích spínačů obr. 52(zhasnutá
kontrolka)).Tlačítko pro vypnutí
systému klimatizace
(OFF) (E)
Systém klimatizace se vypne stisknutím tlačítka
E.
Pokud je systém vypnutý, nastane následující stav:
❒je vypnutý displej;
❒není zobrazena nastavená teplota;
❒je zapnutá recirkulace (svítí kontrolka recirkulace);
❒je vypnutý kompresor;
❒je vypnutý ventilátor.
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
64
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
obr. 52F0N0185m
5886.Ducato_250_01.qxd 9.1.2007 9:03 Page 64

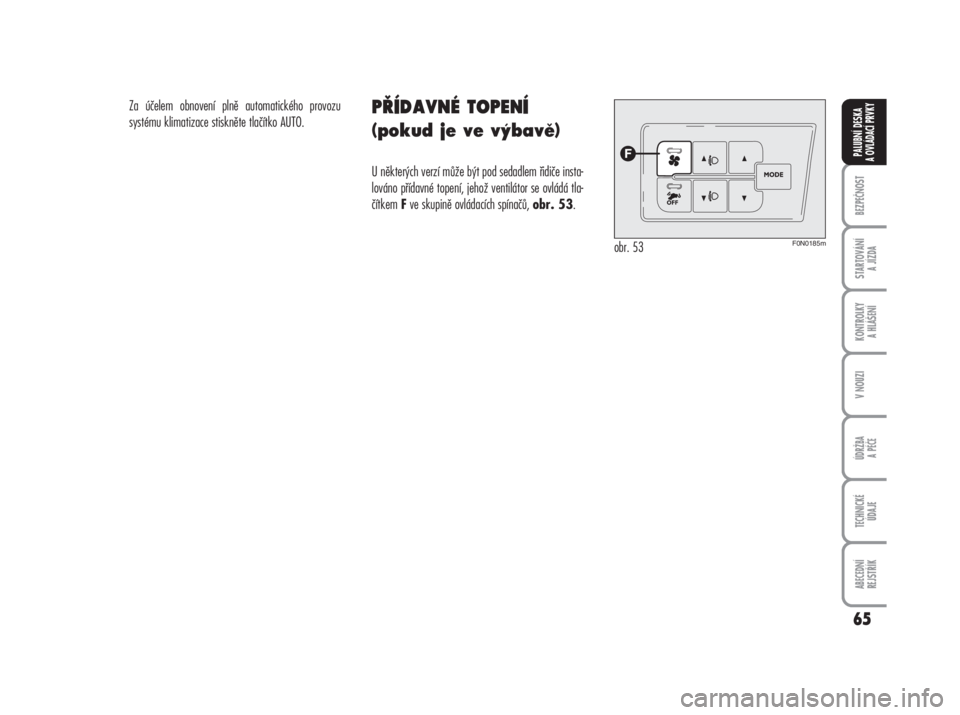

Za účelem obnovení plně automatického provozu
systému klimatizace stiskněte tlačítko AUTO.PŘÍDAVNÉ TOPENÍ
(pokud je ve výbavě)
U některých verzí může být pod sedadlem řidiče insta-
lováno přídavné topení, jehož ventilátor se ovládá tla-
čítkem
Fve skupině ovládacích spínačů, obr. 53.
65
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
obr. 53F0N0185m
5886.Ducato_250_01.qxd 9.1.2007 9:03 Page 65

BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
66
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
ZÁVISLÉ PŘÍDAVNÉ TOPENÍ
A PROGRAMOVATELNÉ
NEZÁVISLÉ PŘÍDAVNÉ
TOPENÍ
(pokud je ve výbavě)
Vůz může být na přání vybaven dvěma různými pří-
davnými topeními: závislým a programovatelným
nezávislým.
ZÁVISLÉ PŘÍDAVNÉ TOPENÍ
Závislé přídavné topení se zapíná automaticky při
nastartování motoru, v závislosti na vnější teplotě a tep-
lotě chladicí kapaliny. Vypíná se taktéž automaticky.
UPOZORNĚNÍ V chladném období, kdy dochází k zapí-
nání přídavného topení kontrolujte, zda je v nádrži více
paliva než činí rezerva. V opačném případě by mohlo
dojít k zablokování zařízení, které by vyžadovalo zásah
ze strany autorizovaného servisu Fiat.PROGRAMOVATELNÉ NEZÁVISLÉ
PŘÍDAVNÉ TOPENÍ
Nezávislé přídavné topení je zcela nezávislé na chodu
motoru a umožňuje:
❒vyhřátí interiéru vozu při vypnutém motoru;
❒odstranění námrazy z oken;
❒zahřátí chladicí kapaliny motoru, a tedy i celého
motoru před startováním.Zařízení se skládá z následujících komponentů:
❒naftový hořák pro ohřev chladicí kapaliny motoru,
vybavený vlastním tlumičem výfuku;
❒podávací čerpadlo připojené k palivové nádrži
vozu, sloužící k dodávce paliva hořáku;
❒výměník tepla propojený potrubím se systémem
chlazení motoru;
Přídavné topení spaluje naftu
stejně jako motor (by v men-
ším množství), a proto nesmí být z důvo-
du prevence otravy a udušení výfukový-
mi plyny nikdy provozováno - ani
krátkodobě - v uzavřených prostorech,
jako jsou garáže nebo dílny, nevybave-
ných odtahem výfukových plynů.
POZOR
5886.Ducato_250_01.qxd 9.1.2007 9:03 Page 66

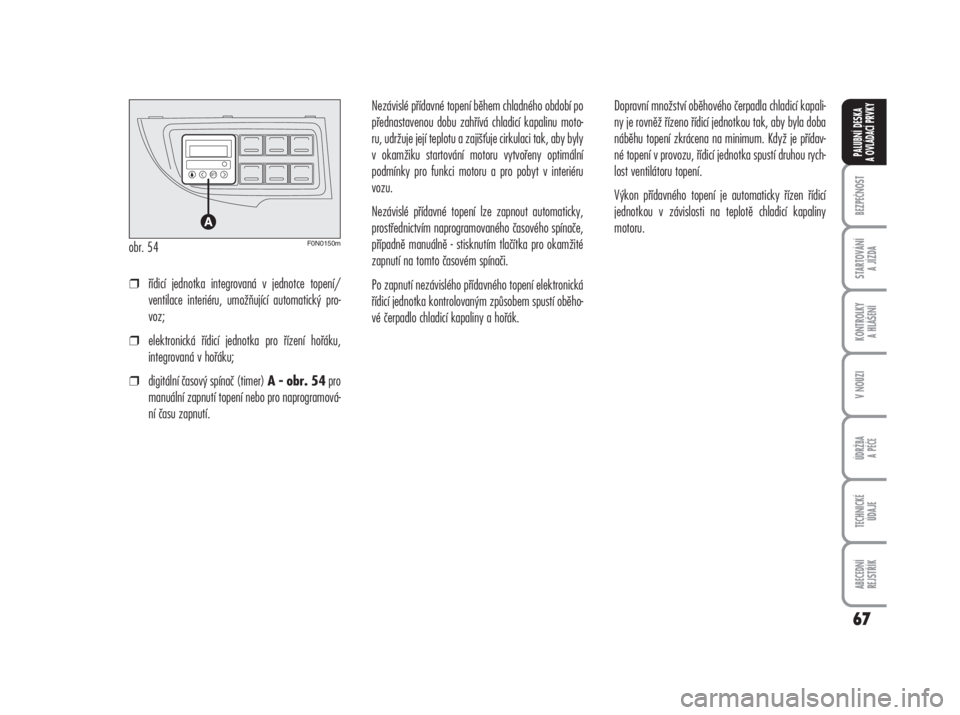

67
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
❒řídicí jednotka integrovaná v jednotce topení/
ventilace interiéru, umožňující automatický pro-
voz;
❒elektronická řídicí jednotka pro řízení hořáku,
integrovaná v hořáku;
❒digitální časový spínač (timer)
A - obr. 54pro
manuální zapnutí topení nebo pro naprogramová-
ní času zapnutí.Nezávislé přídavné topení během chladného období po
přednastavenou dobu zahřívá chladicí kapalinu moto-
ru, udržuje její teplotu a zajišuje cirkulaci tak, aby byly
v okamžiku startování motoru vytvořeny optimální
podmínky pro funkci motoru a pro pobyt v interiéru
vozu.
Nezávislé přídavné topení lze zapnout automaticky,
prostřednictvím naprogramovaného časového spínače,
případně manuálně - stisknutím tlačítka pro okamžité
zapnutí na tomto časovém spínači.
Po zapnutí nezávislého přídavného topení elektronická
řídicí jednotka kontrolovaným způsobem spustí oběho-
vé čerpadlo chladicí kapaliny a hořák.Dopravní množství oběhového čerpadla chladicí kapali-
ny je rovněž řízeno řídicí jednotkou tak, aby byla doba
náběhu topení zkrácena na minimum. Když je přídav-
né topení v provozu, řídicí jednotka spustí druhou rych-
lost ventilátoru topení.
Výkon přídavného topení je automaticky řízen řídicí
jednotkou v závislosti na teplotě chladicí kapaliny
motoru.
obr. 54
F0N0150m
5886.Ducato_250_01.qxd 10.1.2007 15:14 Page 67

BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
68
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
UPOZORNĚNÍ Nezávislé přídavné topení je vybaveno
tepelnou ochranou, která přeruší dodávku paliva v pří-
padě úniku nebo nedostatku chladicí kapaliny v systé-
mu. V případě jejího zásahu a následné opravě systé-
mu chlazení nebo doplnění chladicí kapaliny stiskněte
před zapnutím přídavného topení tlačítko volby pro-
gramu.
Nezávislé přídavné topení se může samovolně vypnout
z důvodu nedostatku paliva po zapnutí nebo z důvodu
zhasnutí hořáku během provozu. V takovém případě
nezávislé přídavné topení vypněte a pokuste se je
zapnout znovu. Pokud je nebude možné zapnout,
obrate se na autorizovaný servis Fiat.Zapnutí nezávislého přídavného topení
Pokud je vůz vybaven automatickou klimatizací, řídicí
jednotka nastaví teplotu a distribuci vzduchu při zapnu-
tí přídavného topení.
Pokud je vůz vybaven manuálně řízenou klimatizací,
z důvodu zajištění maximální účinnosti topení zkontro-
lujte, zda je knoflík pro regulaci teploty systému venti-
lace/topení nastaven v červeném sektoru.
Pokud chcete vyhřát interiér, nastavte knoflík distribu-
ce vzduchu do polohy .
Pokud chcete odstranit námrazu z čelního okna,
nastavte knoflík distribuce vzduchu do polohy .
Pokud chcete současně vyhřát interiér i odstranit
námrazu z čelního okna, nastavte knoflík distribuce
vzduchu do polohy .
Časový spínač, obr. 55
1) Kontrolka provozu topení
2) Osvětlení displeje
3) Číslo předvolby
4) Tlačítko hodin
5) Tlačítko pro nastavení času „vpřed“
6) Tlačítko volby programu
7) Tlačítko pro nastavení času „zpět“
8) Tlačítko pro okamžité zapnutí
9) Kontrolka pro nastavení/kontrolu časů obr. 55
F0N0151m
5886.Ducato_250_01.qxd 9.1.2007 9:03 Page 68

69
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
ABECEDNÍ
REJSTŘÍK
PALUBNÍ DESKA
A OVLÁDACÍ PRVKY
Okamžité zapnutí nezávislého přídavného
topení, obr. 56
Za účelem manuálního zapnutí nezávislého přídavného
topení stiskněte tlačítko
8časového spínače. Po celou
dobu provozu bude rozsvícený displej a zobrazená
kontrolka
1.
Programované zapnutí nezávislého
přídavného topení
Před programováním zařízení je nutné seřídit hodiny.Seřízení hodin
❒Stiskněte tlačítko 4: rozsvítí se displej a zobrazí
se kontrolka
9 - obr. 57.
❒Během 10 sekund nastavte pomocí tlačítek
5
nebo 7čas hodin.
Po zhasnutí displeje se nastavený čas uloží do paměti.
Delším stisknutím tlačítek
5nebo 7se dosáhne rych-
lejší změny nastavení času.
Zjištění času hodin, obr. 57
Za účelem zjištění času hodin stiskněte tlačítko
4: čas
hodin se zobrazí na dobu cca 10 sekund současně
s kontrolkou
9.Programování času zapnutí, obr. 58
Okamžik zapnutí je možno naprogramovat na násle-
dující 1 minutu až 24 hodin. Lze zvolit 3 různé časy
zapnutí, ale při jednom cyklu topení lze uplatnit pouze
jeden.
Při programování času zapnutí postupujte následovně:
❒stiskněte tlačítko
6: na displeji se na dobu deseti
sekund zobrazí symbol
10, případně předtím
nastavený čas a číslo
3, které odpovídá vyvolané
předvolbě. obr. 56
F0N0152mobr. 57F0N0153mobr. 58F0N0154m
5886.Ducato_250_01.qxd 9.1.2007 9:03 Page 69
