FIAT DUCATO 2006 Libretto Uso Manutenzione (in Italian)

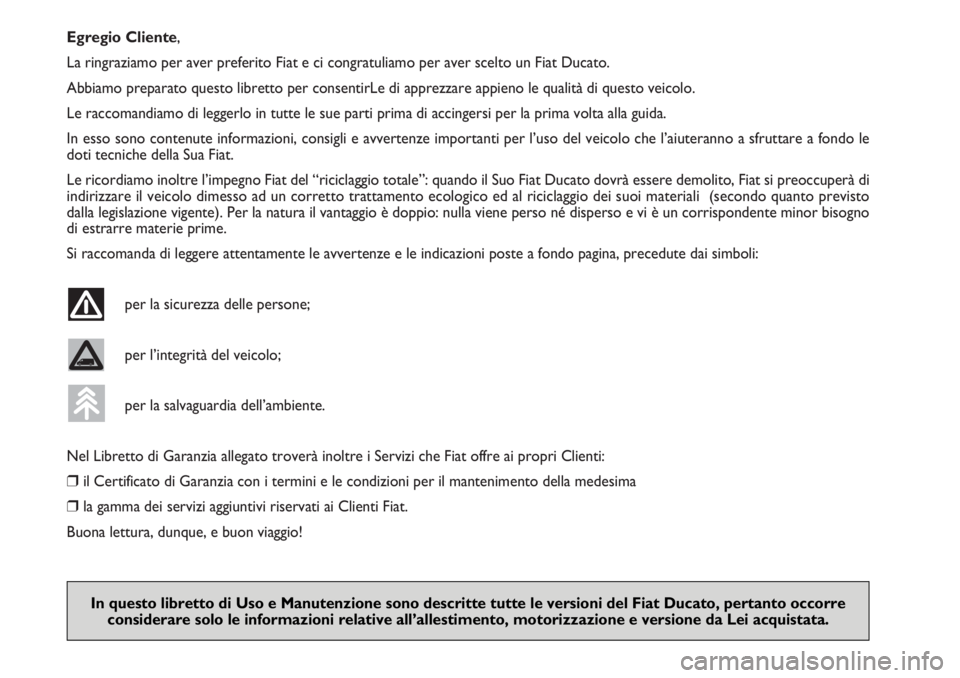

Egregio Cliente,
La ringraziamo per aver preferito Fiat e ci congratuliamo per aver scelto un Fiat Ducato.
Abbiamo preparato questo libretto per consentirLe di apprezzare appieno le qualità di questo veicolo.
Le raccomandiamo di leggerlo in tutte le sue parti prima di accingersi per la prima volta alla guida.
In esso sono contenute informazioni, consigli e avvertenze importanti per l’uso del veicolo che l’aiuteranno a sfruttare a fondo le
doti tecniche della Sua Fiat.
Le ricordiamo inoltre l’impegno Fiat del “riciclaggio totale”: quando il Suo Fiat Ducato dovrà essere demolito, Fiat si preoccuperà di
indirizzare il veicolo dimesso ad un corretto trattamento ecologico ed al riciclaggio dei suoi materiali (secondo quanto previsto
dalla legislazione vigente). Per la natura il vantaggio è doppio: nulla viene perso né disperso e vi è un corrispondente minor bisogno
di estrarre materie prime.
Si raccomanda di leggere attentamente le avvertenze e le indicazioni poste a fondo pagina, precedute dai simboli:
per la sicurezza delle persone;
per l’integrità del veicolo;
per la salvaguardia dell’ambiente.
Nel Libretto di Garanzia allegato troverà inoltre i Servizi che Fiat offre ai propri Clienti:
❒il Certificato di Garanzia con i termini e le condizioni per il mantenimento della medesima
❒la gamma dei servizi aggiuntivi riservati ai Clienti Fiat.
Buona lettura, dunque, e buon viaggio!
In questo libretto di Uso e Manutenzione sono descritte tutte le versioni del Fiat Ducato, pertanto occorre
considerare solo le informazioni relative all’allestimento, motorizzazione e versione da Lei acquistata.

DA LEGGERE ASSOLUTAMENTE!

K
RIFORNIMENTO DI CARBURANTE
Rifornire il veicolo unicamente con gasolio per autotrazione conforme alla specifica europea EN590.
L’utilizzo di altri prodotti o miscele può danneggiare irreparabilmente il motore con conseguente decadimento del-
la garanzia per danni causati.
AVVIAMENTO DEL MOTORE
Assicurarsi che il freno a mano sia tirato; mettere la leva del cambio in folle; premere a fondo il pedale della frizione,
senza premere l’acceleratore, quindi ruotare la chiave di avviamento in MAR ed attendere lo spegnimento delle spie
Ye m; ruotare la chiave di avviamento in AVV e rilasciarla appena il motore si è avviato.
PARCHEGGIO SU MATERIALE INFIAMMABILE
Durante il funzionamento, la marmitta catalitica sviluppa elevate temperature. Quindi, non parcheggiare il veicolo su
erba, foglie secche, aghi di pino o altro materiale infiammabile: pericolo di incendio.
RISPETTO DELL’AMBIENTE
Il veicolo è dotato di un sistema che permette una diagnosi continua dei componenti correlati alle emissioni per ga-
rantire un miglior rispetto dell’ambiente.

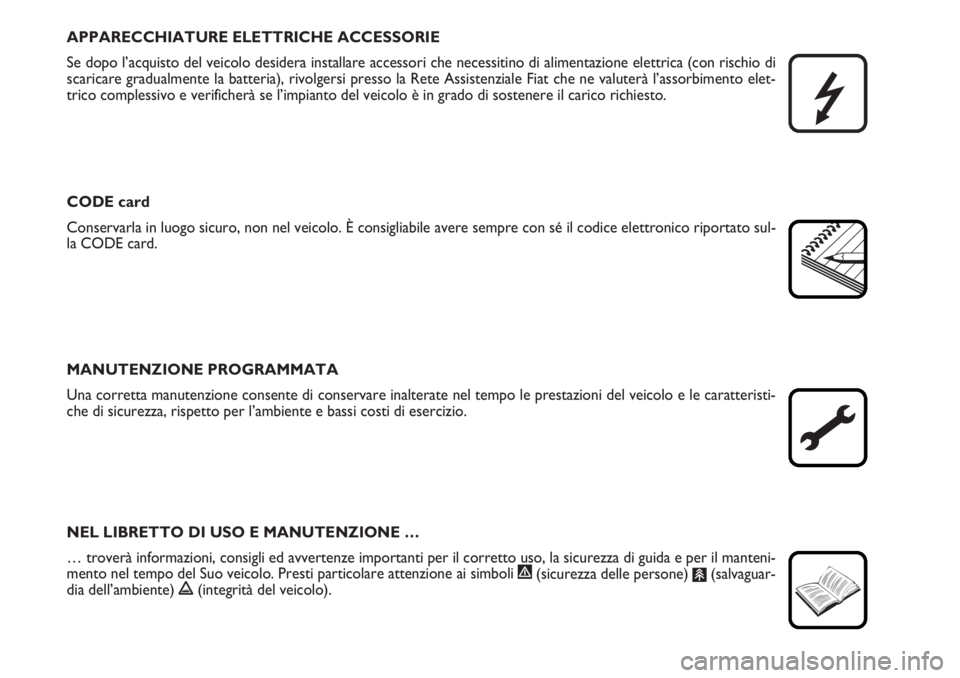

APPARECCHIATURE ELETTRICHE ACCESSORIE
Se dopo l’acquisto del veicolo desidera installare accessori che necessitino di alimentazione elettrica (con rischio di
scaricare gradualmente la batteria), rivolgersi presso la Rete Assistenziale Fiat che ne valuterà l’assorbimento elet-
trico complessivo e verificherà se l’impianto del veicolo è in grado di sostenere il carico richiesto.
CODE card
Conservarla in luogo sicuro, non nel veicolo. È consigliabile avere sempre con sé il codice elettronico riportato sul-
la CODE card.
MANUTENZIONE PROGRAMMATA
Una corretta manutenzione consente di conservare inalterate nel tempo le prestazioni del veicolo e le caratteristi-
che di sicurezza, rispetto per l’ambiente e bassi costi di esercizio.
NEL LIBRETTO DI USO E MANUTENZIONE …
… troverà informazioni, consigli ed avvertenze importanti per il corretto uso, la sicurezza di guida e per il manteni-
mento nel tempo del Suo veicolo. Presti particolare attenzione ai simboli
"(sicurezza delle persone) #(salvaguar-
dia dell’ambiente) !(integrità del veicolo).


4
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDIPLANCIA PORTASTRUMENTI ........................................ 5
SIMBOLOGIA ......................................................................... 6
IL SISTEMA FIAT CODE ..................................................... 6
LE CHIAVI ............................................................................... 8
DISPOSITIVO DI AVVIAMENTO ..................................... 13
QUADRO STRUMENTI ...................................................... 14
STRUMENTI DI BORDO .................................................... 15
DISPLAY DIGITALE .............................................................. 18
DISPLAY MULTIFUNZIONALE ........................................ 24
TRIP COMPUTER ................................................................. 33
SEDILI ANTERIORI ............................................................... 35
APPOGGIATESTA ................................................................ 38
VOLANTE ............................................................................... 39
SPECCHI RETROVISORI .................................................... 40
RISCALDAMENTO E VENTILAZIONE .......................... 42
CLIMATIZZATORE MANUALE ....................................... 46
RISCALDATORE SUPPLEMENTARE .............................. 51
RISCALDATORE SUPPLEMENTARE AUTONOMO... 52
LUCI ESTERNE ...................................................................... 58
PULIZIA CRISTALLI ............................................................. 61
CRUISE CONTROL ............................................................. 63
PLAFONIERE .......................................................................... 65COMANDI .............................................................................. 66
INTERRUTTORE BLOCCO CARBURANTE
E ALIMENTAZIONE ELETTRICA...................................... 68
EQUIPAGGIAMENTI INTERNI .......................................... 69
CRONOTACHIGRAFO ....................................................... 73
PORTE ...................................................................................... 74
ALZACRISTALLI .................................................................... 79
COFANO MOTORE ............................................................ 80
PORTAPACCHI/PORTASCI .............................................. 82
FARI ........................................................................................... 83
SISTEMA ABS .......................................................................... 84
SISTEMA ESP ........................................................................... 85
SISTEMA EOBD ..................................................................... 88
SENSORI DI PARCHEGGIO .............................................. 89
AUTORADIO ......................................................................... 92
ACCESSORI ACQUISTATI DALL’UTENTE .................. 93
RIFORNIMENTO DEL VEICOLO .................................... 94
PROTEZIONE DELL’AMBIENTE ...................................... 95
P P
L L
A A
N N
C C
I I
A A
E E
C C
O O
M M
A A
N N
D D
I I

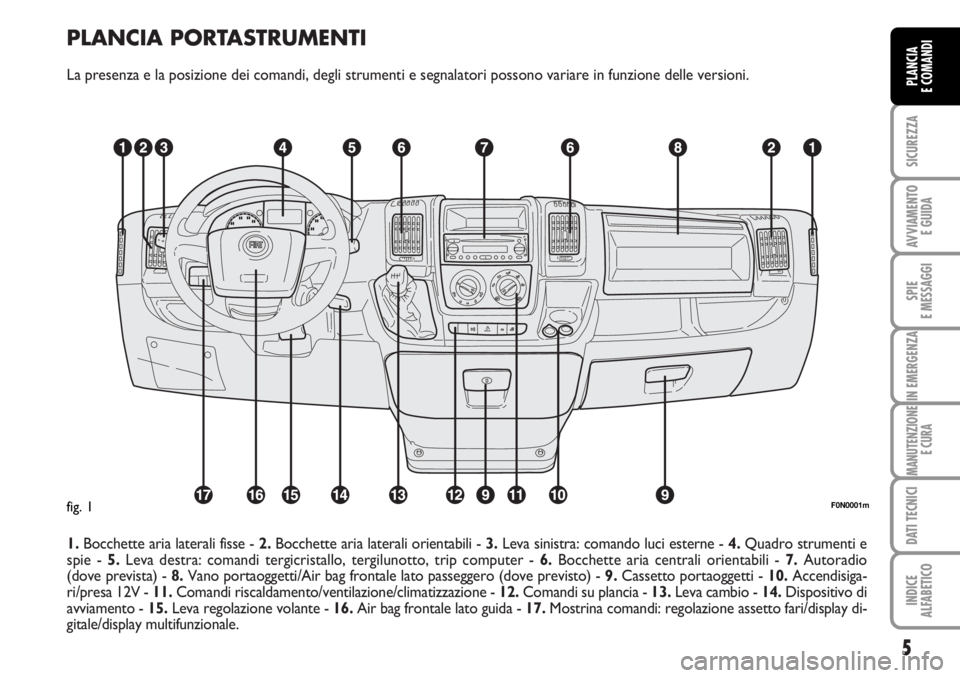

PLANCIA PORTASTRUMENTI
La presenza e la posizione dei comandi, degli strumenti e segnalatori possono variare in funzione delle versioni.
1.Bocchette aria laterali fisse - 2.Bocchette aria laterali orientabili - 3.Leva sinistra: comando luci esterne - 4.Quadro strumenti e
spie - 5.Leva destra: comandi tergicristallo, tergilunotto, trip computer - 6.Bocchette aria centrali orientabili - 7.Autoradio
(dove prevista) - 8.Vano portaoggetti/Air bag frontale lato passeggero (dove previsto) - 9.Cassetto portaoggetti - 10.Accendisiga-
ri/presa 12V - 11.Comandi riscaldamento/ventilazione/climatizzazione - 12.Comandi su plancia - 13.Leva cambio - 14.Dispositivo di
avviamento - 15. Leva regolazione volante - 16.Air bag frontale lato guida - 17.Mostrina comandi: regolazione assetto fari/display di-
gitale/display multifunzionale.
5
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
F0N0001mfig. 1

6
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SIMBOLOGIA
Su alcuni componenti del veicolo, od in
prossimità degli stessi, sono applicate spe-
cifiche targhette colorate, la cui simbolo-
gia richiama l’attenzione ed indica precau-
zioni importanti che l’utente deve osser-
vare nei confronti del componente in que-
stione.
Sotto il cofano motore fig. 2è presen-
te una targhetta riepilogativa della sim-
bologia.
IL SISTEMA FIAT CODE
È un sistema elettronico di blocco moto-
re che permette di aumentare la prote-
zione contro tentativi di furto del veicolo.
Si attiva automaticamente estraendo la
chiave dal dispositivo di avviamento.
In ogni chiave è presente un dispositivo
elettronico che ha la funzione di modula-
re il segnale emesso in fase di avviamen-
to da un’antenna incorporata nel disposi-
tivo di avviamento. Il segnale costituisce la
“parola d’ordine”, sempre diversa ad ogni
avviamento, con cui la centralina ricono-
sce la chiave e consente l’avviamento.
fig. 2F0N0002m

7
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
In tal caso ruotare la chiave in posizione
STOPe successivamente in MAR; se il
blocco persiste riprovare con le altre chia-
vi in dotazione. Se non si è ancora riusci-
ti ad avviare il motore rivolgersi alla Re-
te Assistenziale Fiat.
AVVERTENZA Ogni chiave possiede un
proprio codice che deve essere memo-
rizzato dalla centralina del sistema. Per la
memorizzazione di nuove chiavi, fino ad
un massimo di 8, rivolgersi presso la Re-
te Assistenziale Fiat.Accensioni della spia Ydurante la marcia
❒Se la spia Ysi accende, significa che
il sistema sta effettuando un’autodia-
gnosi (dovuto ad esempio ad un calo
di tensione).
❒Se la spia Ycontinua a rimanere ac-
cesa rivolgersi alla Rete Assistenziale
Fiat.
Urti violenti potrebbero dan-
neggiare i componenti elet-
tronici presenti nella chiave.
FUNZIONAMENTO
Ad ogni avviamento, ruotando la chiave in
posizione MAR, la centralina del sistema
Fiat CODE invia alla centralina controllo
motore un codice di riconoscimento per
disattivarne il blocco delle funzioni.
L’invio del codice di riconoscimento, av-
viene solo se la centralina del sistema Fiat
CODE ha riconosciuto il codice trasmes-
sogli dalla chiave.
Ruotando la chiave in posizione STOP,
il sistema Fiat CODE disattiva le funzioni
della centralina controllo motore.
Se, durante l’avviamento, il codice non vie-
ne riconosciuto correttamente, sul qua-
dro strumenti si accende la spia
Yuni-
tamente al messaggio visualizzato sul di-
splay (vedere capitolo “Spie e Messaggi”).

8
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
CHIAVE CON TELECOMANDO
fig. 4
L’inserto metallico Aè a scomparsa nel-
l’impugnatura ed aziona:
❒il dispositivo di avviamento;
❒la serratura porte;
❒l’apertura/la chiusura del tappo serba-
toio carburante.
Per estrarre l’inserto metallico premere il
pulsante B.
Per reinserirlo nell’impugnatura procede-
re come segue:
❒mantenere premuto il pulsante Be
movimentare l’inserto metallico A;
❒rilasciare il pulsante Be ruotare l’in-
serto metallico Afino ad avvertire lo
scatto di bloccaggio che ne garantisce
la corretta chiusura.
LE CHIAVI
CODE CARD fig. 3
Con il veicolo, assieme alle chiavi fornite
in duplice esemplare, viene consegnata la
CODE card sulla quale sono riportati:
Ail codice elettronico;
Bil codice meccanico delle chiavi da co-
municare alla Rete Assistenziale Fiat
in caso di richiesta di duplicati delle
chiavi.
AVVERTENZA Per garantire la perfetta
efficienza dei dispositivi elettronici inter-
ni alle chiavi, non lasciare le stesse espo-
ste ai raggi solari.In caso di cambio di proprietà
del veicolo è indispensabile
che il nuovo proprietario en-
tri in possesso di tutte le chia-
vi e della CODE card.
fig. 3F0N0003mfig. 4F0N0004m

9
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE
E MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
Il pulsante Æaziona lo sblocco porte an-
teriori.
Il pulsante Øaziona il blocco totale por-
te.
Il pulsante
∞aziona lo sblocco porte va-
no di carico.
Effettuando lo sblocco delle porte, si ac-
cendono, per un tempo prestabilito, le lu-
ci della plafoniera interna.
Premere il pulsante B solo
quando la chiave si trova
lontano dal corpo, in particolare da-
gli occhi e da oggetti deteriorabili (ad
esempio gli abiti). Non lasciare la
chiave incustodita per evitare che
qualcuno, specialmente i bambini,
possa maneggiarla e premere inav-
vertitamente il pulsante.
ATTENZIONE
fig. 5F0N0145m
Per alcune versioni è prevista una chiave
con telecomando a 2 tasti Áe Ëfig. 5.
Il pulsante Áaziona il blocco di tutte le
porte.
Il pulsante Ëaziona lo sblocco di tutte le
porte.
