FIAT DUCATO 2007 Libretto Uso Manutenzione (in Italian)

AVVERTENZA I tagliandi di Manutenzio-
ne Programmata sono prescritti dal Co-
struttore. La mancata esecuzione degli
stessi può comportare la decadenza della
garanzia.
Il servizio di Manutenzione Programmata
viene prestato da tutta la Rete Assisten-
ziale Fiat, a tempi prefissati.
Se durante l’effettuazione di ciascun in-
tervento, oltre alle operazioni previste, si
dovesse presentare la necessità di ulteriori
sostituzioni o riparazioni, queste potran-
no venire eseguite solo con l’esplicito ac-
cordo del Cliente.AVVERTENZA Si consiglia di segnalare su-
bito alla Rete Assistenziale Fiat eventuali
piccole anomalie di funzionamento, sen-
za attendere l’esecuzione del prossimo ta-
gliando.
Se il veicolo viene usato frequentemente
per il traino di rimorchi, occorre ridurre
l’intervallo tra una manutenzione pro-

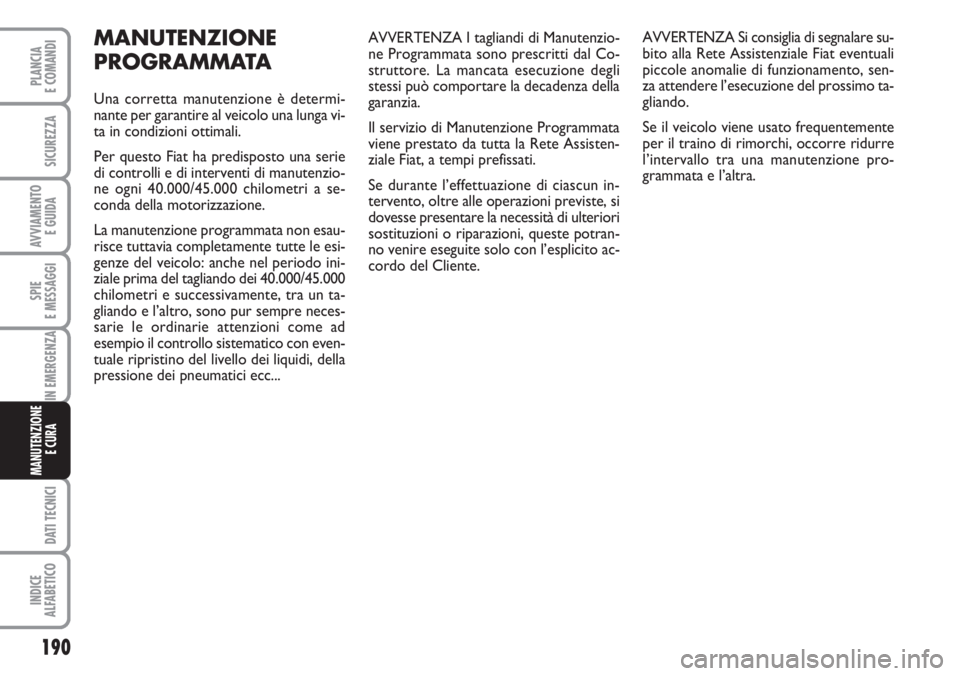

grammata e l’altra.MANUTENZIONE
PROGRAMMATA
Una corretta manutenzione è determi-
nante per garantire al veicolo una lunga vi-
ta in condizioni ottimali.
Per questo Fiat ha predisposto una serie
di controlli e di interventi di manutenzio-
ne ogni 40.000/45.000 chilometri a se-
conda della motorizzazione.
La manutenzione programmata non esau-
risce tuttavia completamente tutte le esi-
genze del veicolo: anche nel periodo ini-
ziale prima del tagliando dei 40.000/45.000
chilometri e successivamente, tra un ta-
gliando e l’altro, sono pur sempre neces-
sarie le ordinarie attenzioni come ad
esempio il controllo sistematico con even-
tuale ripristino del livello dei liquidi, della
pressione dei pneumatici ecc...
190
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

191
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
45 90 135 180 225
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●●●●

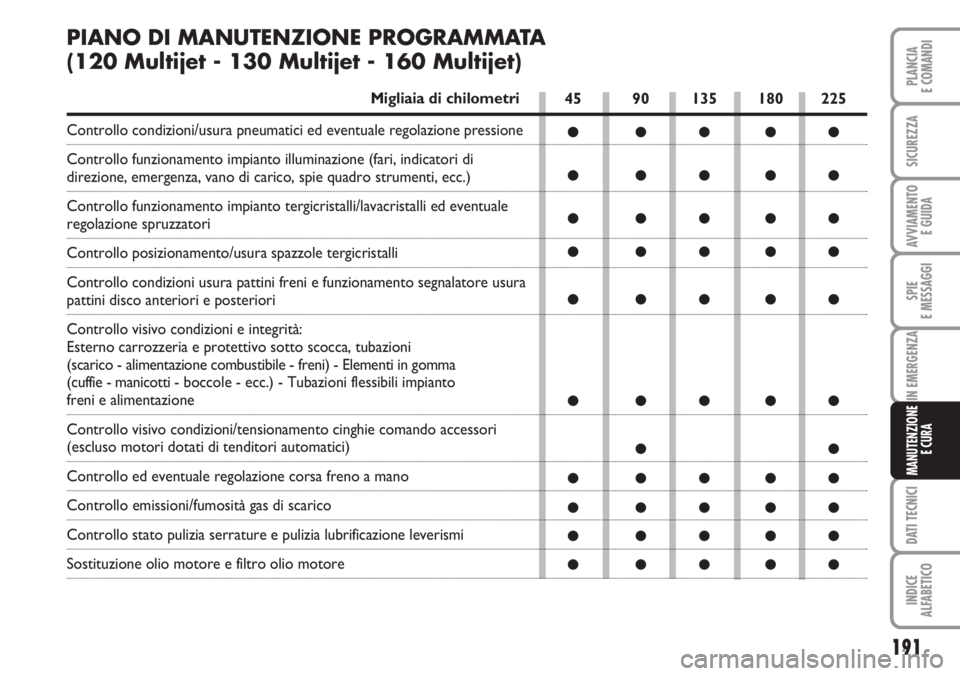

PIANO DI MANUTENZIONE PROGRAMMATA
(120 Multijet - 130 Multijet - 160 Multijet)
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto illuminazione (fari, indicatori di
direzione, emergenza, vano di carico, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergicristalli/lavacristalli ed eventuale
regolazione spruzzatori
Controllo posizionamento/usura spazzole tergicristalli
Controllo condizioni usura pattini freni e funzionamento segnalatore usura
pattini disco anteriori e posteriori
Controllo visivo condizioni e integrità:
Esterno carrozzeria e protettivo sotto scocca, tubazioni
(scarico - alimentazione combustibile - freni) - Elementi in gomma
(cuffie - manicotti - boccole - ecc.) - Tubazioni flessibili impianto
freni e alimentazione
Controllo visivo condizioni/tensionamento cinghie comando accessori
(escluso motori dotati di tenditori automatici)
Controllo ed eventuale regolazione corsa freno a mano
Controllo emissioni/fumosità gas di scarico
Controllo stato pulizia serrature e pulizia lubrificazione leverismi
Sostituzione olio motore e filtro olio motore

192
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

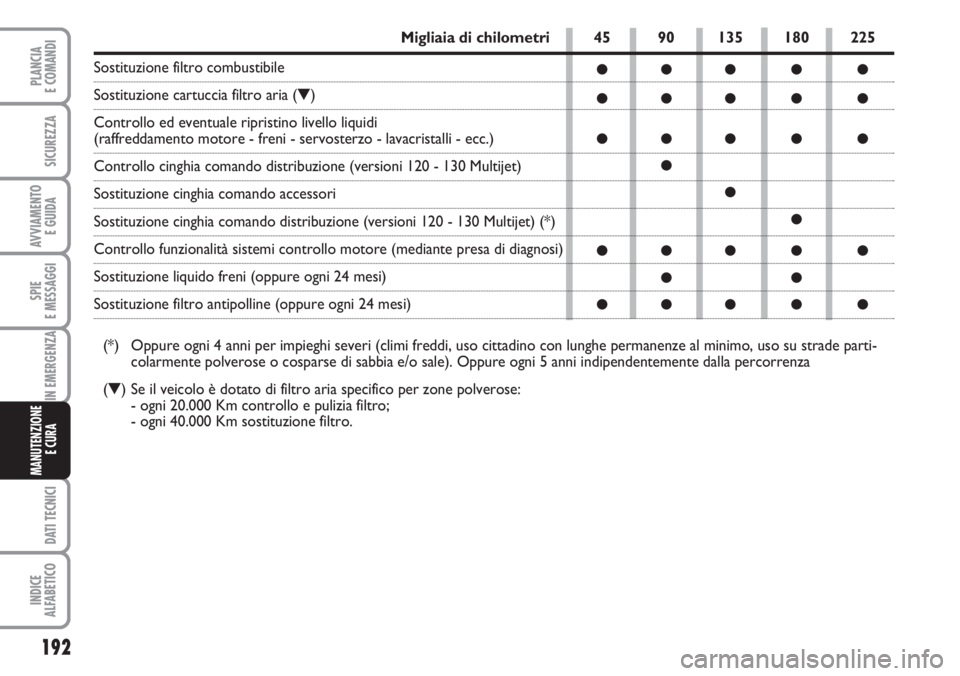

45 90 135 180 225
●●●●●
●●●●●
●●●●●
●
●
●
●●●●●
●●
●●●●●
Migliaia di chilometri
Sostituzione filtro combustibile
Sostituzione cartuccia filtro aria (▼)
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore - freni - servosterzo - lavacristalli - ecc.)
Controllo cinghia comando distribuzione (versioni 120 - 130 Multijet)
Sostituzione cinghia comando accessori
Sostituzione cinghia comando distribuzione (versioni 120 - 130 Multijet) (*)
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
(*) Oppure ogni 4 anni per impieghi severi (climi freddi, uso cittadino con lunghe permanenze al minimo, uso su strade parti-
colarmente polverose o cosparse di sabbia e/o sale). Oppure ogni 5 anni indipendentemente dalla percorrenza
(▼) Se il veicolo è dotato di filtro aria specifico per zone polverose:
- ogni 20.000 Km controllo e pulizia filtro;
- ogni 40.000 Km sostituzione filtro.

193
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
40 80 120 160 200
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●
●●
●●●●●
●●●●●
●●●●●
●●●●●
●●●●●

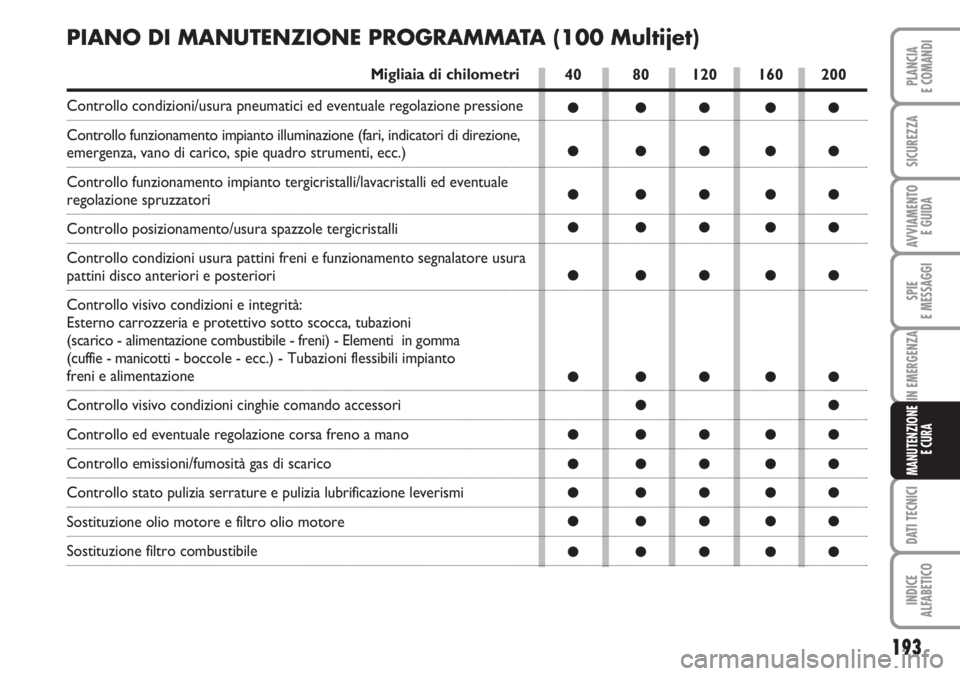

PIANO DI MANUTENZIONE PROGRAMMATA (100 Multijet)
Migliaia di chilometri
Controllo condizioni/usura pneumatici ed eventuale regolazione pressione
Controllo funzionamento impianto illuminazione (fari, indicatori di direzione,
emergenza, vano di carico, spie quadro strumenti, ecc.)
Controllo funzionamento impianto tergicristalli/lavacristalli ed eventuale
regolazione spruzzatori
Controllo posizionamento/usura spazzole tergicristalli
Controllo condizioni usura pattini freni e funzionamento segnalatore usura
pattini disco anteriori e posteriori
Controllo visivo condizioni e integrità:
Esterno carrozzeria e protettivo sotto scocca, tubazioni
(scarico - alimentazione combustibile - freni) - Elementi in gomma
(cuffie - manicotti - boccole - ecc.) - Tubazioni flessibili impianto
freni e alimentazione
Controllo visivo condizioni cinghie comando accessori
Controllo ed eventuale regolazione corsa freno a mano
Controllo emissioni/fumosità gas di scarico
Controllo stato pulizia serrature e pulizia lubrificazione leverismi
Sostituzione olio motore e filtro olio motore
Sostituzione filtro combustibile

40 80 120 160 200
●●●●●
●●●●●
●
●●●●●
●●
●●●●●
194
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

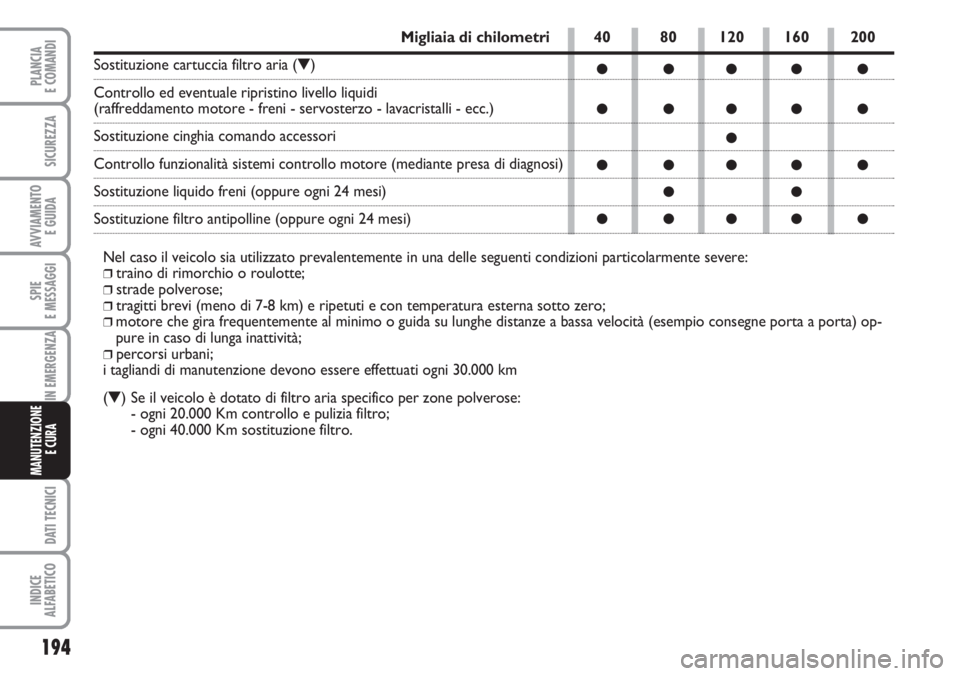

Migliaia di chilometri
Sostituzione cartuccia filtro aria (▼)
Controllo ed eventuale ripristino livello liquidi
(raffreddamento motore - freni - servosterzo - lavacristalli - ecc.)
Sostituzione cinghia comando accessori
Controllo funzionalità sistemi controllo motore (mediante presa di diagnosi)
Sostituzione liquido freni (oppure ogni 24 mesi)
Sostituzione filtro antipolline (oppure ogni 24 mesi)
Nel caso il veicolo sia utilizzato prevalentemente in una delle seguenti condizioni particolarmente severe:
❒traino di rimorchio o roulotte;❒strade polverose;❒tragitti brevi (meno di 7-8 km) e ripetuti e con temperatura esterna sotto zero;❒motore che gira frequentemente al minimo o guida su lunghe distanze a bassa velocità (esempio consegne porta a porta) op-
pure in caso di lunga inattività;
❒percorsi urbani;
i tagliandi di manutenzione devono essere effettuati ogni 30.000 km
(▼) Se il veicolo è dotato di filtro aria specifico per zone polverose:
- ogni 20.000 Km controllo e pulizia filtro;
- ogni 40.000 Km sostituzione filtro.

195
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

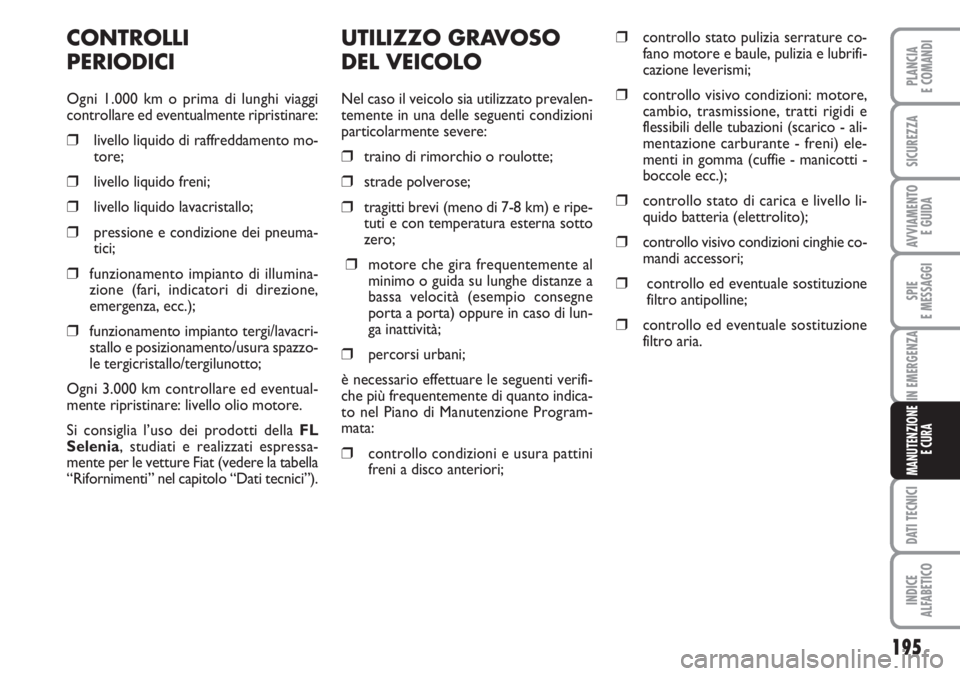

UTILIZZO GRAVOSO
DEL VEICOLO
Nel caso il veicolo sia utilizzato prevalen-
temente in una delle seguenti condizioni
particolarmente severe:
❒traino di rimorchio o roulotte;
❒strade polverose;
❒tragitti brevi (meno di 7-8 km) e ripe-
tuti e con temperatura esterna sotto
zero;
❒motore che gira frequentemente al
minimo o guida su lunghe distanze a
bassa velocità (esempio consegne
porta a porta) oppure in caso di lun-
ga inattività;
❒percorsi urbani;
è necessario effettuare le seguenti verifi-
che più frequentemente di quanto indica-
to nel Piano di Manutenzione Program-
mata:
❒controllo condizioni e usura pattini
freni a disco anteriori;
❒controllo stato pulizia serrature co-
fano motore e baule, pulizia e lubrifi-
cazione leverismi;
❒controllo visivo condizioni: motore,
cambio, trasmissione, tratti rigidi e
flessibili delle tubazioni (scarico - ali-
mentazione carburante - freni) ele-
menti in gomma (cuffie - manicotti -
boccole ecc.);
❒controllo stato di carica e livello li-
quido batteria (elettrolito);
❒controllo visivo condizioni cinghie co-
mandi accessori;
❒controllo ed eventuale sostituzione
filtro antipolline;
❒controllo ed eventuale sostituzione
filtro aria.
CONTROLLI
PERIODICI
Ogni 1.000 km o prima di lunghi viaggi
controllare ed eventualmente ripristinare:
❒livello liquido di raffreddamento mo-
tore;
❒livello liquido freni;
❒livello liquido lavacristallo;
❒pressione e condizione dei pneuma-
tici;
❒funzionamento impianto di illumina-
zione (fari, indicatori di direzione,
emergenza, ecc.);
❒funzionamento impianto tergi/lavacri-
stallo e posizionamento/usura spazzo-
le tergicristallo/tergilunotto;
Ogni 3.000 km controllare ed eventual-
mente ripristinare: livello olio motore.
Si consiglia l’uso dei prodotti della FL
Selenia, studiati e realizzati espressa-
mente per le vetture Fiat (vedere la tabella
“Rifornimenti” nel capitolo “Dati tecnici”).

196
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

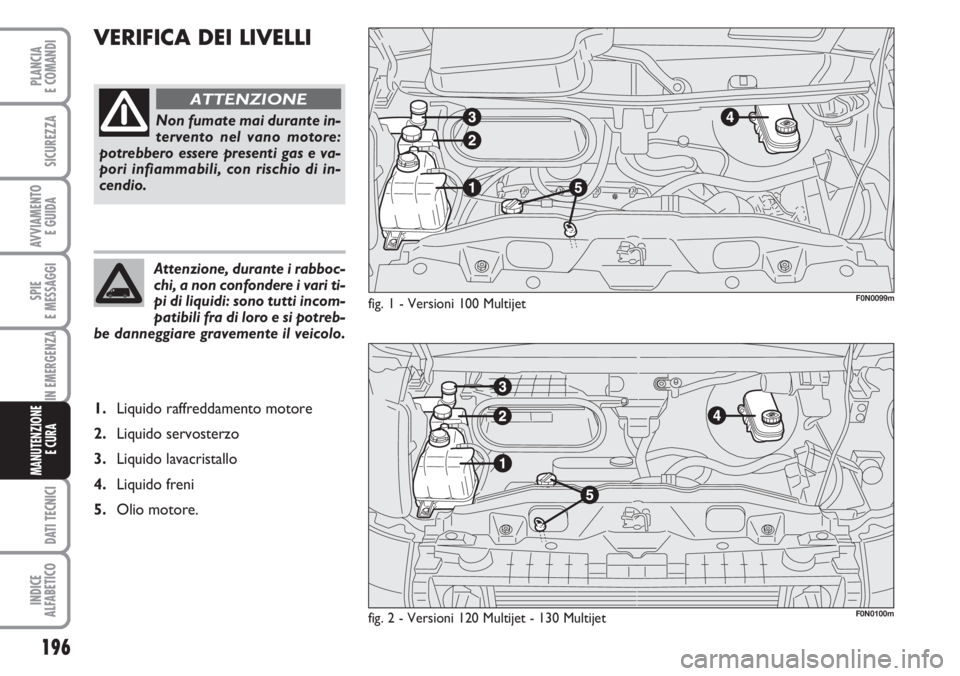

VERIFICA DEI LIVELLI
fig. 1 - Versioni 100 Multijet
fig. 2 - Versioni 120 Multijet - 130 Multijet
Non fumate mai durante in-
tervento nel vano motore:
potrebbero essere presenti gas e va-
pori infiammabili, con rischio di in-
cendio.
ATTENZIONE
Attenzione, durante i rabboc-
chi, a non confondere i vari ti-
pi di liquidi: sono tutti incom-
patibili fra di loro e si potreb-
be danneggiare gravemente il veicolo.
1.Liquido raffreddamento motore
2.Liquido servosterzo
3.Liquido lavacristallo
4.Liquido freni
5.Olio motore.
F0N0099m
F0N0100m

Attenzione, durante i rabboc-
chi, a non confondere i vari ti-
pi di liquidi: sono tutti incom-
patibili fra di loro e si potreb-
be danneggiare gravemente il veicolo.
197
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

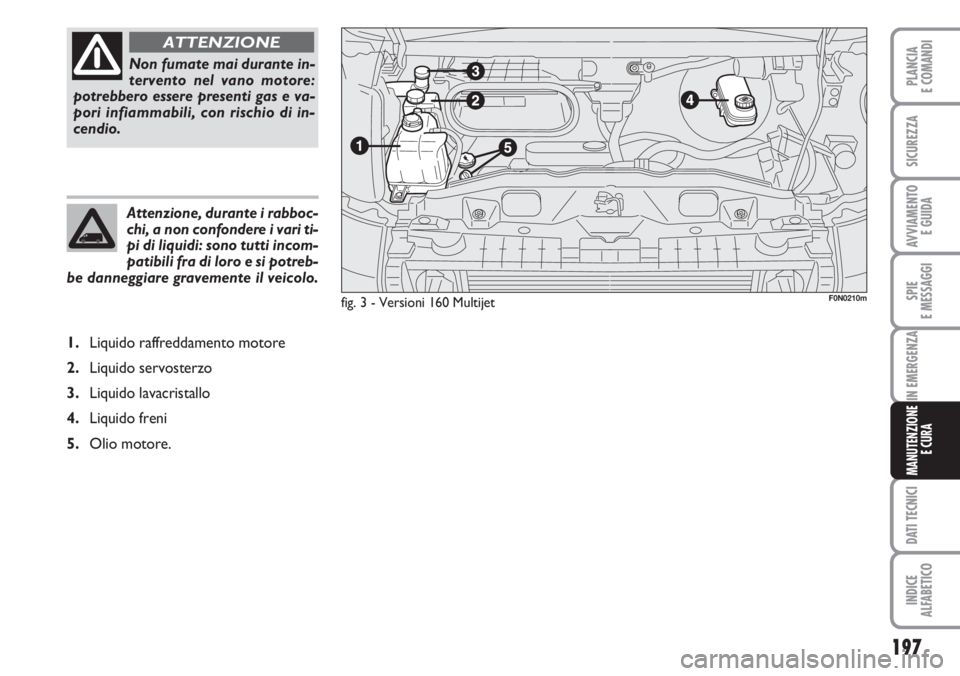

fig. 3 - Versioni 160 MultijetF0N0210m
1.Liquido raffreddamento motore
2.Liquido servosterzo
3.Liquido lavacristallo
4.Liquido freni
5.Olio motore.
Non fumate mai durante in-
tervento nel vano motore:
potrebbero essere presenti gas e va-
pori infiammabili, con rischio di in-
cendio.
ATTENZIONE

CONSUMO OLIO MOTORE
Indicativamente il consumo massimo di olio
motore è di 400 grammi ogni 1000 km.
Nel primo periodo d’uso del veicolo il mo-
tore è in fase di assestamento, pertanto i
consumi di olio motore possono essere
considerati stabilizzati solo dopo aver per-
corso i primi 5.000 ÷ 6.000 km.
AVVERTENZA Il consumo dell’olio di-
pende dal modo di guida e dalle condizio-

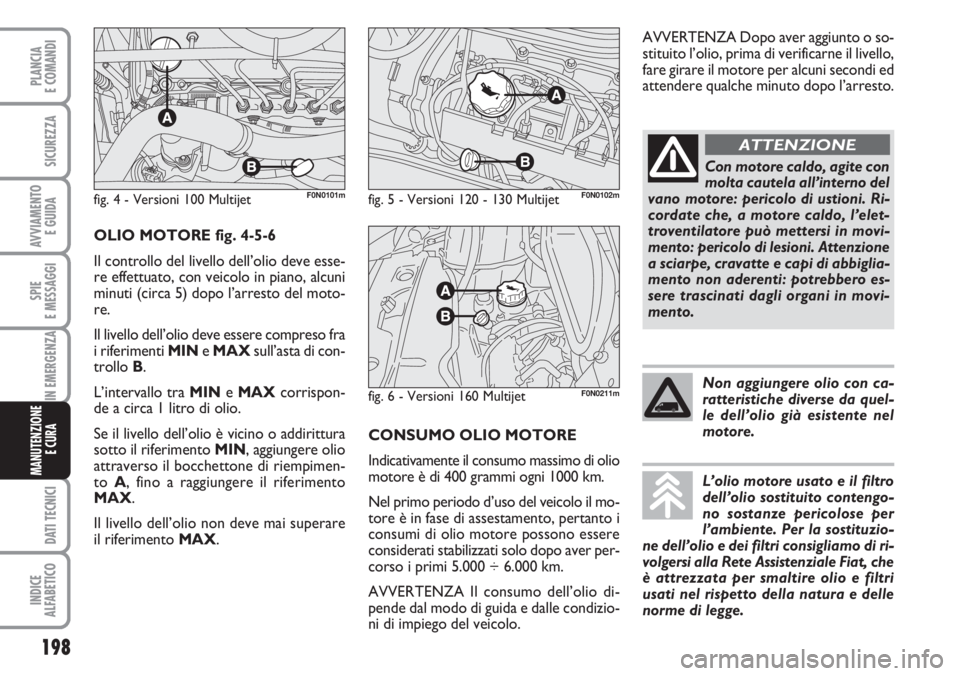

ni di impiego del veicolo. OLIO MOTORE fig. 4-5-6
Il controllo del livello dell’olio deve esse-
re effettuato, con veicolo in piano, alcuni
minuti (circa 5) dopo l’arresto del moto-
re.
Il livello dell’olio deve essere compreso fra
i riferimenti MINe MAXsull’asta di con-
trollo B.
L’intervallo tra MINe MAXcorrispon-
de a circa 1 litro di olio.
Se il livello dell’olio è vicino o addirittura
sotto il riferimento MIN, aggiungere olio
attraverso il bocchettone di riempimen-
to A, fino a raggiungere il riferimento
MAX.
Il livello dell’olio non deve mai superare
il riferimento MAX.
fig. 4 - Versioni 100 MultijetF0N0101mfig. 5 - Versioni 120 - 130 Multijet
fig. 6 - Versioni 160 MultijetF0N0102m
F0N0211m
Con motore caldo, agite con
molta cautela all’interno del
vano motore: pericolo di ustioni. Ri-
cordate che, a motore caldo, l’elet-
troventilatore può mettersi in movi-
mento: pericolo di lesioni. Attenzione
a sciarpe, cravatte e capi di abbiglia-
mento non aderenti: potrebbero es-
sere trascinati dagli organi in movi-
mento.
ATTENZIONE
Non aggiungere olio con ca-
ratteristiche diverse da quel-
le dell’olio già esistente nel
motore.
L’olio motore usato e il filtro
dell’olio sostituito contengo-
no sostanze pericolose per
l’ambiente. Per la sostituzio-
ne dell’olio e dei filtri consigliamo di ri-
volgersi alla Rete Assistenziale Fiat, che
è attrezzata per smaltire olio e filtri
usati nel rispetto della natura e delle
norme di legge.
198
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA
AVVERTENZA Dopo aver aggiunto o so-
stituito l’olio, prima di verificarne il livello,
fare girare il motore per alcuni secondi ed
attendere qualche minuto dopo l’arresto.

199
SPIE
E MESSAGGI
DATI TECNICI
INDICE
ALFABETICO
PLANCIA
E COMANDI
SICUREZZA
AVVIAMENTO
E GUIDA
IN EMERGENZA
MANUTENZIONE
E CURA

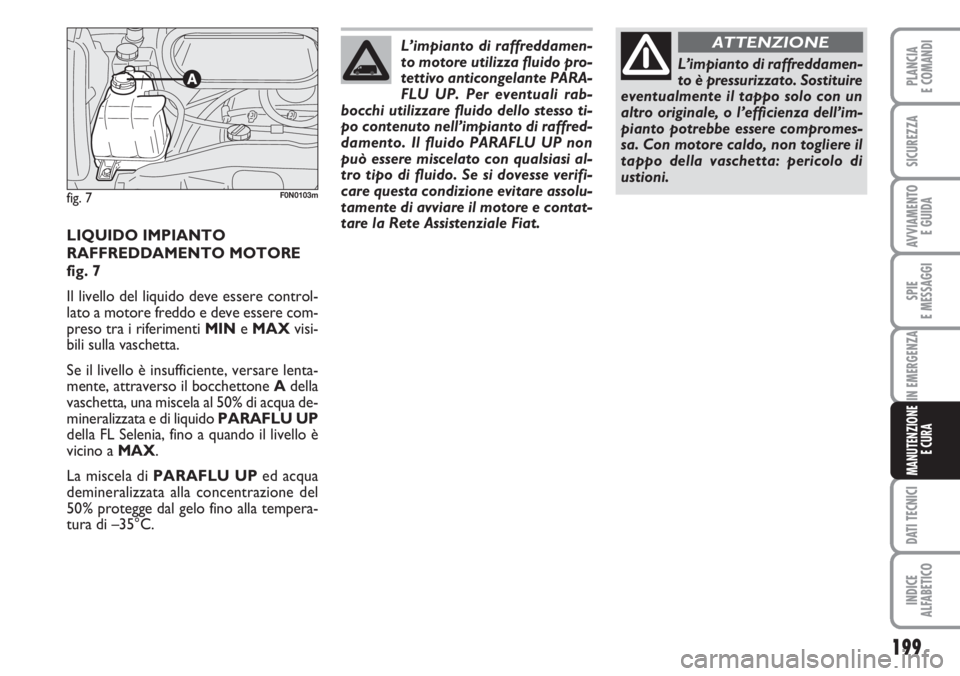

LIQUIDO IMPIANTO
RAFFREDDAMENTO MOTORE
fig. 7
Il livello del liquido deve essere control-
lato a motore freddo e deve essere com-
preso tra i riferimenti MINe MAXvisi-
bili sulla vaschetta.
Se il livello è insufficiente, versare lenta-
mente, attraverso il bocchettone Adella
vaschetta, una miscela al 50% di acqua de-
mineralizzata e di liquido PARAFLU UP
della FL Selenia, fino a quando il livello è
vicino a MAX.
La miscela di PARAFLU UPed acqua
demineralizzata alla concentrazione del
50% protegge dal gelo fino alla tempera-
tura di –35°C.
fig. 7F0N0103m
L’impianto di raffreddamen-
to motore utilizza fluido pro-
tettivo anticongelante PARA-
FLU UP. Per eventuali rab-
bocchi utilizzare fluido dello stesso ti-
po contenuto nell’impianto di raffred-
damento. Il fluido PARAFLU UP non
può essere miscelato con qualsiasi al-
tro tipo di fluido. Se si dovesse verifi-
care questa condizione evitare assolu-
tamente di avviare il motore e contat-
tare la Rete Assistenziale Fiat.
L’impianto di raffreddamen-
to è pressurizzato. Sostituire
eventualmente il tappo solo con un
altro originale, o l’efficienza dell’im-
pianto potrebbe essere compromes-
sa. Con motore caldo, non togliere il
tappo della vaschetta: pericolo di
ustioni.
ATTENZIONE
