FIAT DUCATO 2008 Notice d'entretien (in French)

19
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

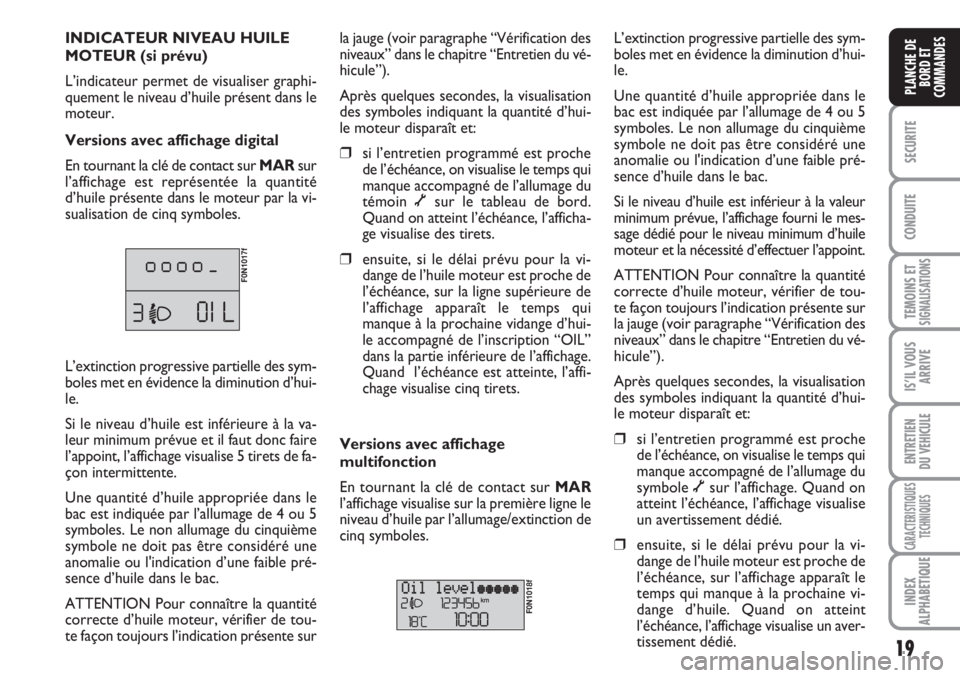

INDICATEUR NIVEAU HUILE
MOTEUR (si prévu)
L’indicateur permet de visualiser graphi-
quement le niveau d’huile présent dans le
moteur.
Versions avec affichage digital
En tournant la clé de contact sur MARsur
l’affichage est représentée la quantité
d’huile présente dans le moteur par la vi-
sualisation de cinq symboles.
F0N1017f
la jauge (voir paragraphe “Vérification des
niveaux” dans le chapitre “Entretien du vé-
hicule”).
Après quelques secondes, la visualisation
des symboles indiquant la quantité d’hui-
le moteur disparaît et:
❒si l’entretien programmé est proche
de l’échéance, on visualise le temps qui
manque accompagné de l’allumage du
témoin õsur le tableau de bord.
Quand on atteint l’échéance, l’afficha-
ge visualise des tirets.
❒ensuite, si le délai prévu pour la vi-
dange de l’huile moteur est proche de
l’échéance, sur la ligne supérieure de
l’affichage apparaît le temps qui
manque à la prochaine vidange d’hui-
le accompagné de l’inscription “OIL”
dans la partie inférieure de l’affichage.
Quand l’échéance est atteinte, l’affi-
chage visualise cinq tirets.
Versions avec affichage
multifonction
En tournant la clé de contact sur MAR
l’affichage visualise sur la première ligne le
niveau d’huile par l’allumage/extinction de
cinq symboles.
F0N1018f
L’extinction progressive partielle des sym-
boles met en évidence la diminution d’hui-
le.
Une quantité d’huile appropriée dans le
bac est indiquée par l’allumage de 4 ou 5
symboles. Le non allumage du cinquième
symbole ne doit pas être considéré une
anomalie ou l'indication d’une faible pré-
sence d’huile dans le bac.
Si le niveau d’huile est inférieur à la valeur
minimum prévue, l’affichage fourni le mes-
sage dédié pour le niveau minimum d’huile
moteur et la nécessité d’effectuer l’appoint.
ATTENTION Pour connaître la quantité
correcte d’huile moteur, vérifier de tou-
te façon toujours l’indication présente sur
la jauge (voir paragraphe “Vérification des
niveaux” dans le chapitre “Entretien du vé-
hicule”).
Après quelques secondes, la visualisation
des symboles indiquant la quantité d’hui-
le moteur disparaît et:
❒si l’entretien programmé est proche
de l’échéance, on visualise le temps qui
manque accompagné de l’allumage du
symbole õsur l’affichage. Quand on
atteint l’échéance, l’affichage visualise
un avertissement dédié.
❒ensuite, si le délai prévu pour la vi-
dange de l’huile moteur est proche de
l’échéance, sur l’affichage apparaît le
temps qui manque à la prochaine vi-
dange d’huile. Quand on atteint
l’échéance, l’affichage visualise un aver-
tissement dédié. L’extinction progressive partielle des sym-
boles met en évidence la diminution d’hui-
le.
Si le niveau d’huile est inférieure à la va-
leur minimum prévue et il faut donc faire
l’appoint, l’affichage visualise 5 tirets de fa-
çon intermittente.
Une quantité d’huile appropriée dans le
bac est indiquée par l’allumage de 4 ou 5
symboles. Le non allumage du cinquième
symbole ne doit pas être considéré une
anomalie ou l'indication d’une faible pré-
sence d’huile dans le bac.
ATTENTION Pour connaître la quantité
correcte d’huile moteur, vérifier de tou-
te façon toujours l’indication présente sur

20
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

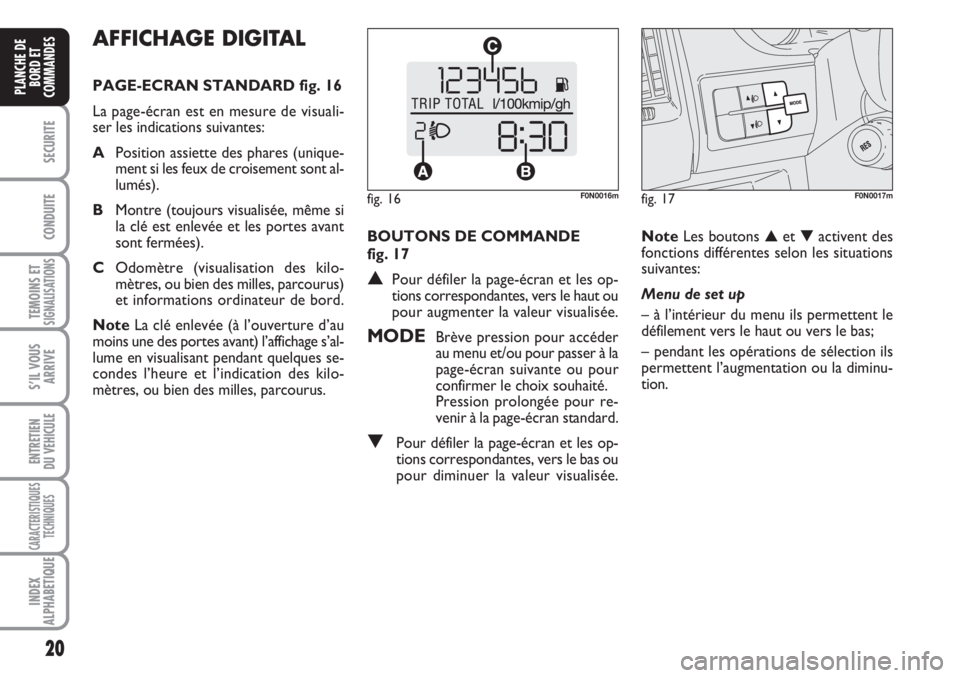

AFFICHAGE DIGITAL
PAGE-ECRAN STANDARD fig. 16
La page-écran est en mesure de visuali-
ser les indications suivantes:
APosition assiette des phares (unique-
ment si les feux de croisement sont al-
lumés).
BMontre (toujours visualisée, même si
la clé est enlevée et les portes avant
sont fermées).
COdomètre (visualisation des kilo-
mètres, ou bien des milles, parcourus)
et informations ordinateur de bord.
NoteLa clé enlevée (à l’ouverture d’au
moins une des portes avant) l’affichage s’al-
lume en visualisant pendant quelques se-
condes l’heure et l’indication des kilo-
mètres, ou bien des milles, parcourus.BOUTONS DE COMMANDE
fig. 17
▲Pour défiler la page-écran et les op-
tions correspondantes, vers le haut ou
pour augmenter la valeur visualisée.
MODE Brève pression pour accéder
au menu et/ou pour passer à la
page-écran suivante ou pour
confirmer le choix souhaité.
Pression prolongée pour re-
venir à la page-écran standard.
▼Pour défiler la page-écran et les op-
tions correspondantes, vers le bas ou
pour diminuer la valeur visualisée.NoteLes boutons ▲et ▼activent des
fonctions différentes selon les situations
suivantes:
Menu de set up
– à l’intérieur du menu ils permettent le
défilement vers le haut ou vers le bas;
– pendant les opérations de sélection ils
permettent l’augmentation ou la diminu-
tion.
fig. 16F0N0016mfig. 17F0N0017m

21
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

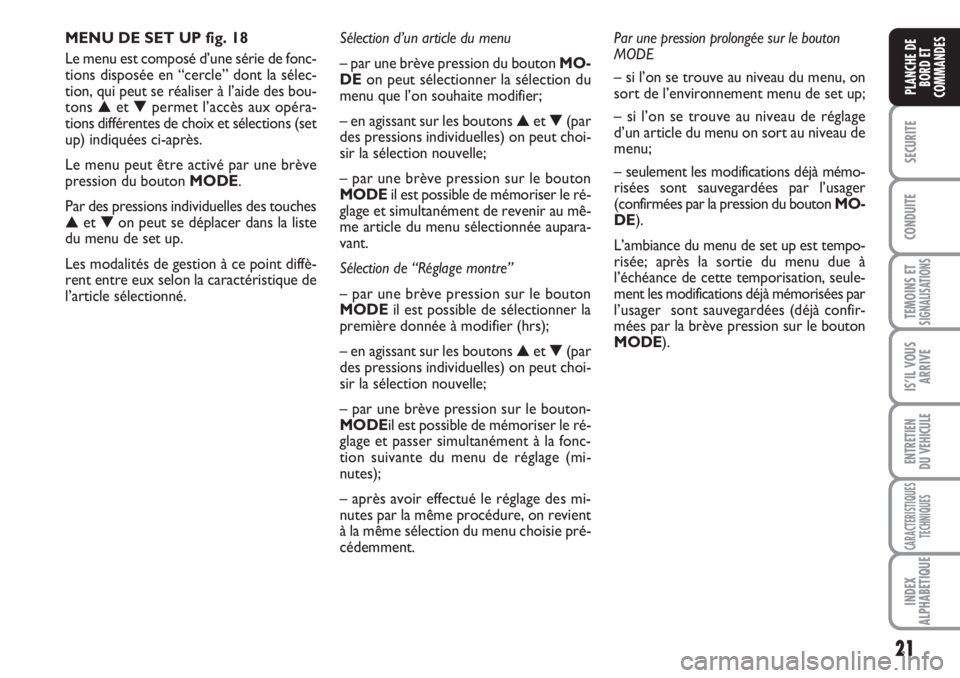

MENU DE SET UP fig. 18
Le menu est composé d’une série de fonc-
tions disposée en “cercle” dont la sélec-
tion, qui peut se réaliser à l’aide des bou-
tons ▲et ▼permet l’accès aux opéra-
tions différentes de choix et sélections (set
up) indiquées ci-après.
Le menu peut être activé par une brève
pression du bouton MODE.
Par des pressions individuelles des touches
▲et ▼on peut se déplacer dans la liste
du menu de set up.
Les modalités de gestion à ce point diffè-
rent entre eux selon la caractéristique de
l’article sélectionné.Sélection d’un article du menu
– par une brève pression du bouton MO-
DEon peut sélectionner la sélection du
menu que l’on souhaite modifier;
– en agissant sur les boutons ▲et ▼(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une brève pression sur le bouton
MODEil est possible de mémoriser le ré-
glage et simultanément de revenir au mê-
me article du menu sélectionnée aupara-
vant.
Sélection de “Réglage montre”
– par une brève pression sur le bouton
MODEil est possible de sélectionner la
première donnée à modifier (hrs);
– en agissant sur les boutons ▲et ▼(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une brève pression sur le bouton-
MODEil est possible de mémoriser le ré-
glage et passer simultanément à la fonc-
tion suivante du menu de réglage (mi-
nutes);
– après avoir effectué le réglage des mi-
nutes par la même procédure, on revient
à la même sélection du menu choisie pré-
cédemment.Par une pression prolongée sur le bouton
MODE
– si l’on se trouve au niveau du menu, on
sort de l’environnement menu de set up;
– si l’on se trouve au niveau de réglage
d’un article du menu on sort au niveau de
menu;
– seulement les modifications déjà mémo-
risées sont sauvegardées par l’usager
(confirmées par la pression du bouton MO-
DE).
L’ambiance du menu de set up est tempo-
risée; après la sortie du menu due à
l’échéance de cette temporisation, seule-
ment les modifications déjà mémorisées par
l’usager sont sauvegardées (déjà confir-
mées par la brève pression sur le bouton
MODE).

22
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

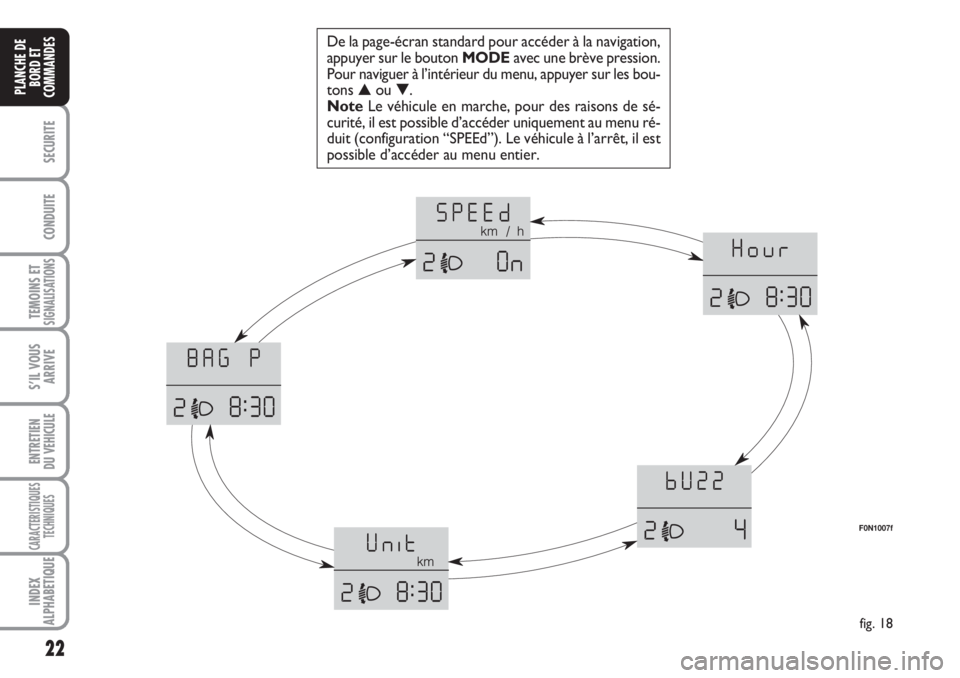

De la page-écran standard pour accéder à la navigation,
appuyer sur le bouton MODEavec une brève pression.
Pour naviguer à l’intérieur du menu, appuyer sur les bou-
tons ▲ou ▼.
NoteLe véhicule en marche, pour des raisons de sé-
curité, il est possible d’accéder uniquement au menu ré-
duit (configuration “SPEEd”). Le véhicule à l’arrêt, il est
possible d’accéder au menu entier.
fig. 18
F0N1007f

23
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

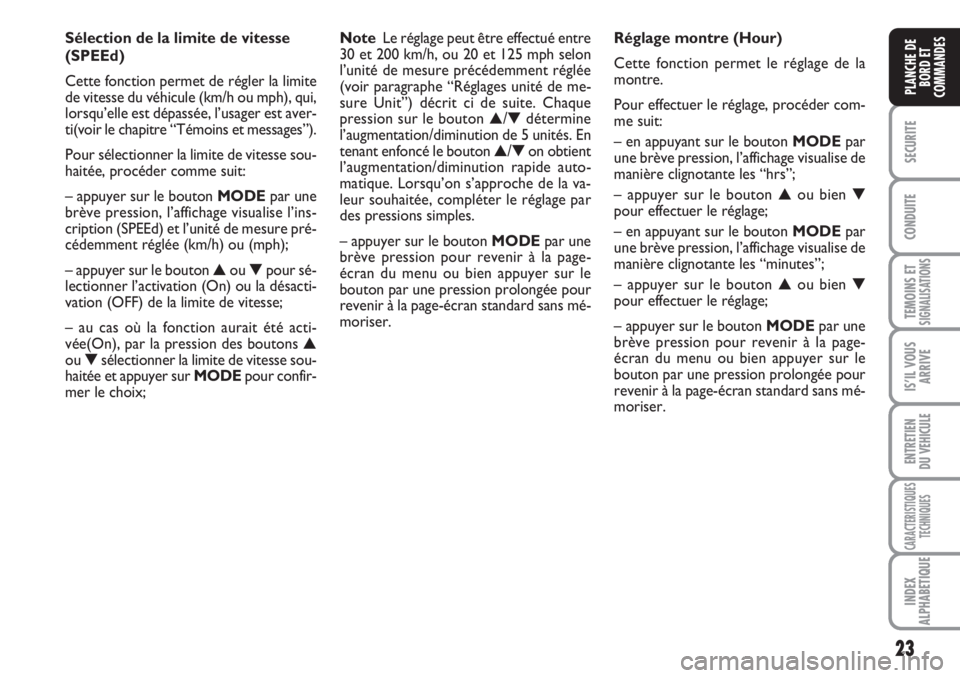

Sélection de la limite de vitesse
(SPEEd)
Cette fonction permet de régler la limite
de vitesse du véhicule (km/h ou mph), qui,
lorsqu’elle est dépassée, l’usager est aver-
ti(voir le chapitre “Témoins et messages”).
Pour sélectionner la limite de vitesse sou-
haitée, procéder comme suit:
– appuyer sur le bouton MODEpar une
brève pression, l’affichage visualise l’ins-
cription (SPEEd) et l’unité de mesure pré-
cédemment réglée (km/h) ou (mph);
– appuyer sur le bouton▲ou ▼pour sé-
lectionner l’activation (On) ou la désacti-
vation (OFF) de la limite de vitesse;
– au cas où la fonction aurait été acti-
vée(On), par la pression des boutons ▲
ou ▼sélectionner la limite de vitesse sou-
haitée et appuyer sur MODEpour confir-
mer le choix;Note Le réglage peut être effectué entre
30 et 200 km/h, ou 20 et 125 mph selon
l’unité de mesure précédemment réglée
(voir paragraphe “Réglages unité de me-
sure Unit”) décrit ci de suite. Chaque
pression sur le bouton ▲/▼détermine
l’augmentation/diminution de 5 unités. En
tenant enfoncé le bouton ▲/▼on obtient
l’augmentation/diminution rapide auto-
matique. Lorsqu’on s’approche de la va-
leur souhaitée, compléter le réglage par
des pressions simples.
– appuyer sur le bouton MODEpar une
brève pression pour revenir à la page-
écran du menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser. Réglage montre (Hour)
Cette fonction permet le réglage de la
montre.
Pour effectuer le réglage, procéder com-
me suit:
– en appuyant sur le bouton MODEpar
une brève pression, l’affichage visualise de
manière clignotante les “hrs”;
– appuyer sur le bouton ▲ou bien ▼
pour effectuer le réglage;
– en appuyant sur le bouton MODEpar
une brève pression, l’affichage visualise de
manière clignotante les “minutes”;
– appuyer sur le bouton ▲ou bien ▼
pour effectuer le réglage;
– appuyer sur le bouton MODEpar une
brève pression pour revenir à la page-
écran du menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.

24
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

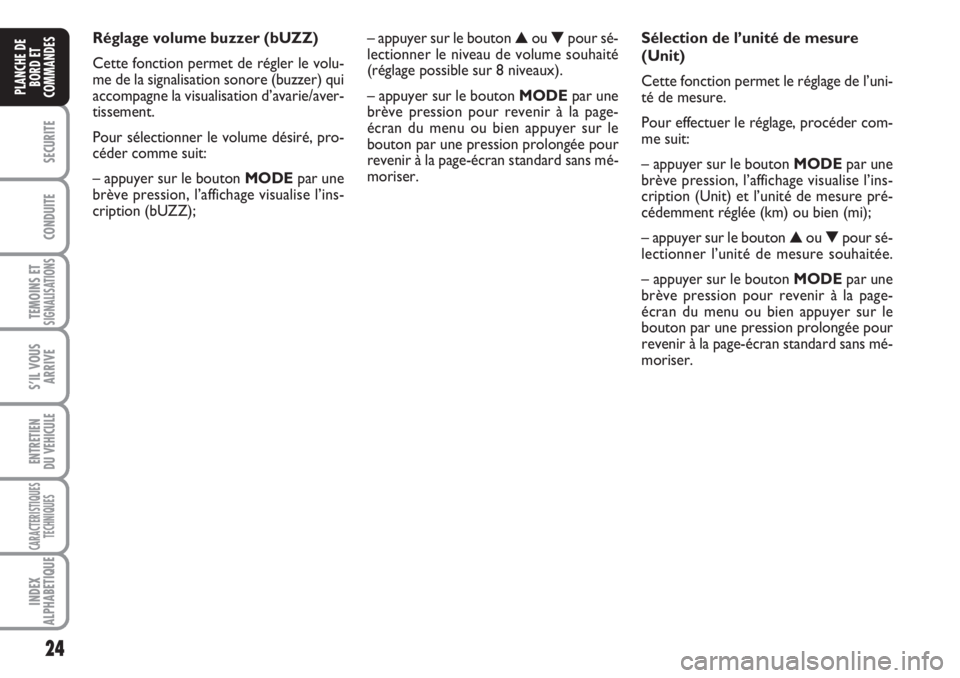

Réglage volume buzzer (bUZZ)
Cette fonction permet de régler le volu-
me de la signalisation sonore (buzzer) qui
accompagne la visualisation d’avarie/aver-
tissement.
Pour sélectionner le volume désiré, pro-
céder comme suit:
– appuyer sur le bouton MODEpar une
brève pression, l’affichage visualise l’ins-
cription (bUZZ);– appuyer sur le bouton ▲ou ▼pour sé-
lectionner le niveau de volume souhaité
(réglage possible sur 8 niveaux).
– appuyer sur le bouton MODEpar une
brève pression pour revenir à la page-
écran du menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser. Sélection de l’unité de mesure
(Unit)
Cette fonction permet le réglage de l’uni-
té de mesure.
Pour effectuer le réglage, procéder com-
me suit:
– appuyer sur le bouton MODEpar une
brève pression, l’affichage visualise l’ins-
cription (Unit) et l’unité de mesure pré-
cédemment réglée (km) ou bien (mi);
– appuyer sur le bouton ▲ou ▼pour sé-
lectionner l’unité de mesure souhaitée.
– appuyer sur le bouton MODEpar une
brève pression pour revenir à la page-
écran du menu ou bien appuyer sur le
bouton par une pression prolongée pour
revenir à la page-écran standard sans mé-
moriser.

25
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1001f
F0N1003fF0N1002f F0N1005f
F0N1006f F0N1002f
F0N1003f

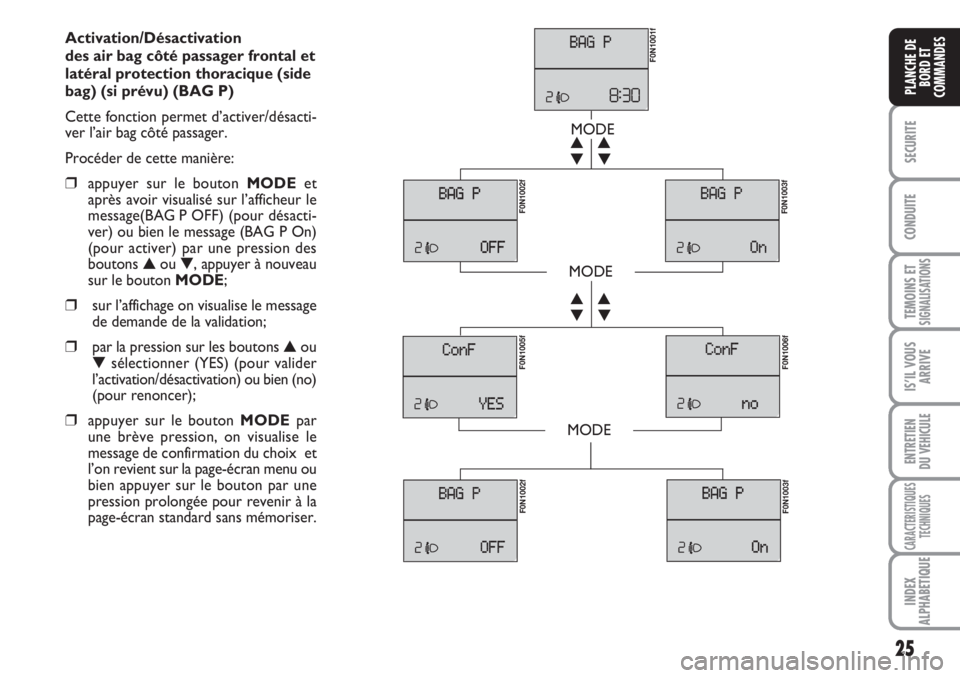

Activation/Désactivation
des air bag côté passager frontal et
latéral protection thoracique (side
bag) (si prévu) (BAG P)
Cette fonction permet d’activer/désacti-
ver l’air bag côté passager.
Procéder de cette manière:
❒appuyer sur le bouton MODEet
après avoir visualisé sur l’afficheur le
message(BAG P OFF) (pour désacti-
ver) ou bien le message (BAG P On)
(pour activer) par une pression des
boutons ▲ou ▼, appuyer à nouveau
sur le bouton MODE;
❒sur l’affichage on visualise le message
de demande de la validation;
❒par la pression sur les boutons ▲ou
▼sélectionner (YES) (pour valider
l’activation/désactivation) ou bien (no)
(pour renoncer);
❒appuyer sur le bouton MODE par
une brève pression, on visualise le
message de confirmation du choix et
l’on revient sur la page-écran menu ou
bien appuyer sur le bouton par une
pression prolongée pour revenir à la
page-écran standard sans mémoriser.

BOUTONS DE COMMANDE
fig. 20
▲Pour défiler la page-écran et les op-
tions correspondantes, vers le haut ou
pour augmenter la valeur visualisée.
MODEBrève pression pour accéder a
menu et/ou passer à la page-
écran suivante ou bien confir-
mer le choix souhaité.
Pression prolongée pour reve-
nir à la page-écran standard.
▼Pour défiler la page-écran et les op-
tions correspondantes, vers le bas ou
pour diminuer la valeur visualisée.

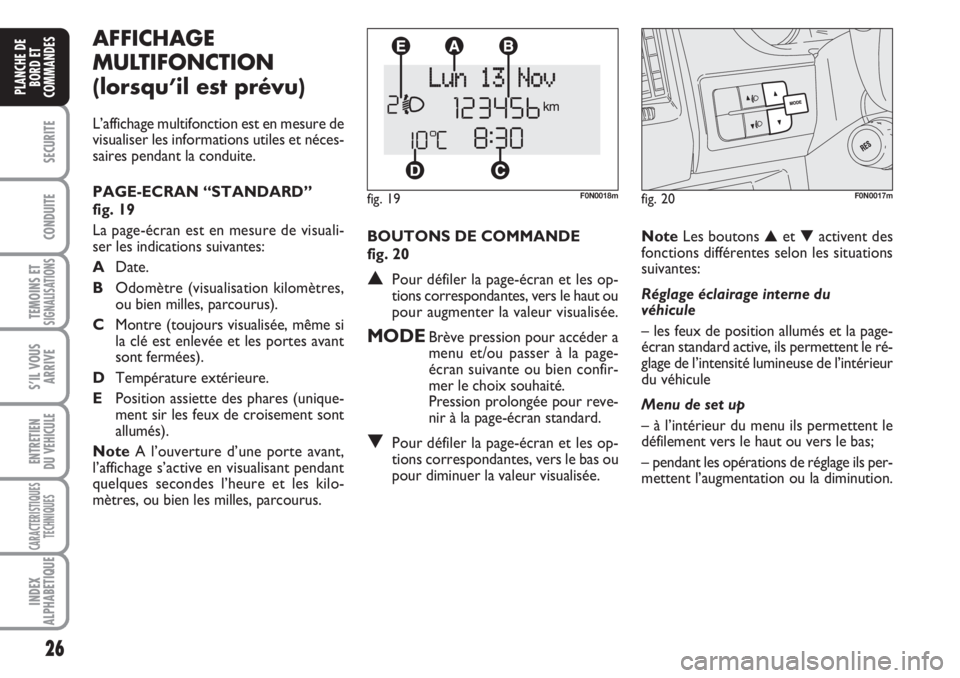

AFFICHAGE
MULTIFONCTION
(lorsqu’il est prévu)
L’affichage multifonction est en mesure de
visualiser les informations utiles et néces-
saires pendant la conduite.
PAGE-ECRAN “STANDARD”
fig. 19
La page-écran est en mesure de visuali-
ser les indications suivantes:
ADate.
BOdomètre (visualisation kilomètres,
ou bien milles, parcourus).
CMontre (toujours visualisée, même si
la clé est enlevée et les portes avant
sont fermées).
DTempérature extérieure.
EPosition assiette des phares (unique-
ment sir les feux de croisement sont
allumés).
NoteA l’ouverture d’une porte avant,
l’affichage s’active en visualisant pendant
quelques secondes l’heure et les kilo-
mètres, ou bien les milles, parcourus.
fig. 19F0N0018m
NoteLes boutons ▲et ▼activent des
fonctions différentes selon les situations
suivantes:
Réglage éclairage interne du
véhicule
– les feux de position allumés et la page-
écran standard active, ils permettent le ré-
glage de l’intensité lumineuse de l’intérieur
du véhicule
Menu de set up
– à l’intérieur du menu ils permettent le
défilement vers le haut ou vers le bas;
– pendant les opérations de réglage ils per-
mettent l’augmentation ou la diminution.
fig. 20F0N0017m
26
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

27
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
IS’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES

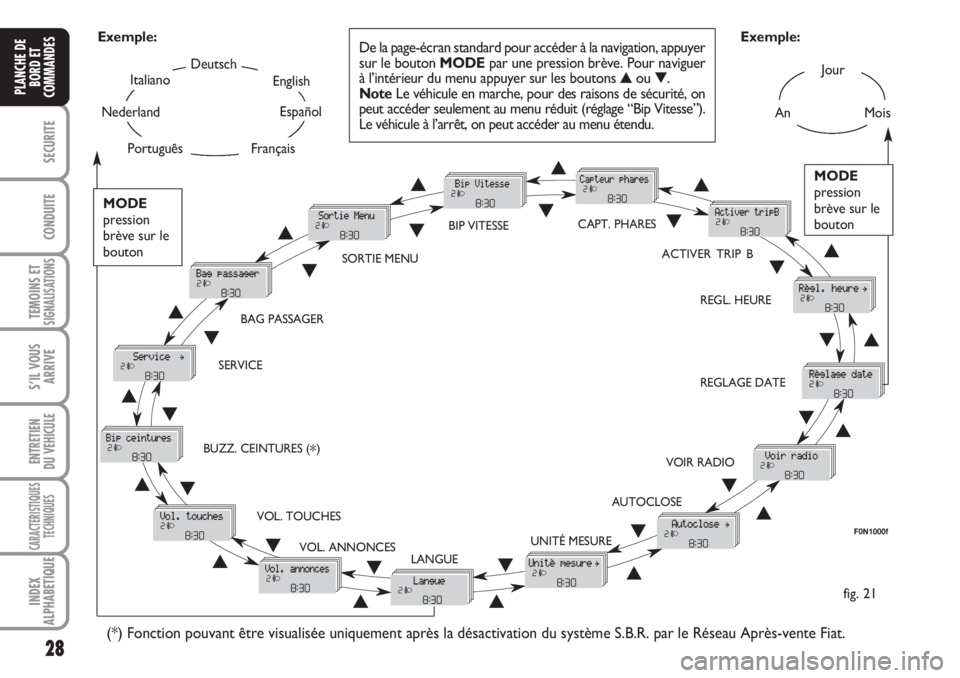

MENU DE SET UP fig. 21
Le menu est composé d’une série de fonc-
tions disposée en “cercle” dont la sélec-
tion, qui peut se réaliser à l’aide des bou-
tons ▲et ▼permet l’accès aux opéra-
tions différentes de choix et réglage (set
up) indiquées ci-après. Pour certaines sé-
lections (Réglage montre et Unité de me-
sure) est prévu un sous-menu.
Le menu de setup peut être activé par une
brève pression du bouton MODE.
Par des pressions individuelles des touches
▲ou ▼on peut se déplacer dans la liste
du menu de set up.
Les modalités de gestion à ce point diffè-
rent entre eux selon la caractéristique de
l’article sélectionné.
Sélection d’une option du menu principal
sans sous-menu:
– par une brève pression sur le bouton
MODE il est possible de sélectionner la
sélection du menu principal que l’on sou-
haite modifier;
– en agissant sur les touches ▲ou ▼(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;
– par une brève pression sur le bouton
MODEil est possible de mémoriser la sé-
lection et simultanément de revenir au
même article du menu principal sélec-
tionné auparavant.– par une brève pression sur le bouton
MODEil est possible de mémoriser la sé-
lection et simultanément de passer à l’ar-
ticle suivant du menu de sélection, si c’est
le dernier, on revient au même article du
menu sélectionné auparavant.
Par une pression prolongée sur le bouton
MODE:
– si l’on se trouve au niveau du menu prin-
cipal, on sort de l’environnement menu de
set up;
– si l’on se trouve dans un autre point du
menu (au niveau de sélection d’un article
de sous-menu, au niveau de sous-menu ou
au niveau de sélection d’un article du me-
nu principal) on sort au niveau de menu
principal;
– seulement les modifications déjà mé-
morisées sont sauvegardées par l’usager
(confirmées par la pression du bouton
MODE).
L’ambiance du menu de set up est tem-
porisée; après la sortie du menu due à
l’échéance de cette temporisation, seule-
ment les modifications déjà mémorisées
par l’usager sont sauvegardées (déjà
confirmées par la brève pression sur le
bouton MODE). Sélection d’un article du menu principal avec
sous-menu:
– par une brève pression sur le bouton,
il est possible de visualiser le premier ar-
ticle du sous-menu;
– en agissant sur les touches ▲ou ▼(par
des pressions individuelles) on peut défi-
ler tous les articles du sous-menu;
– par une brève pression sur le bouton
MODEil est possible de sélectionner l’ar-
ticle du sous-menu visualisé et de rentrer
dans le menu de sélections correspondant;
– en agissant sur les touches ▲ou ▼(par
des pressions individuelles) on peut choi-
sir la nouvelle sélection de cet article du
sous-menu;
– par une brève pression sur le bouton
MODE il est possible de mémoriser la sé-
lection et simultanément de revenir sur le
même article du sous-menu sélectionné
auparavant.
Sélection de “Réglage Date” et
“Régl. Heure”:
– par une brève pression sur le bouton
MODEil est possible de sélectionner la
première donnée à modifier (ex. hrs/mi-
nutes ou année / mois / jour);
– en agissant sur les touches ▲ou ▼(par
des pressions individuelles) on peut choi-
sir la sélection nouvelle;

Jour
AnMois
Deutsch
Français
English
Español
Italiano
Nederland
Português Exemple:
fig. 21 Exemple:
De la page-écran standard pour accéder à la navigation, appuyer
sur le bouton MODEpar une pression brève. Pour naviguer
à l’intérieur du menu appuyer sur les boutons ▲ou ▼.
NoteLe véhicule en marche, pour des raisons de sécurité, on
peut accéder seulement au menu réduit (réglage “Bip Vitesse”).
Le véhicule à l’arrêt, on peut accéder au menu étendu.
F0N1000f
MODE
pression
brève sur le
bouton
▲
▼
SORTIE MENUBIP VITESSECAPT. PHARES
REGL. HEURE
REGLAGE DATE
VOIR RADIO
AUTOCLOSE
UNITÉ MESURE
LANGUE VOL. ANNONCES VOL. TOUCHES BUZZ. CEINTURES (
*) SERVICEBAG PASSAGER
(*) Fonction pouvant être visualisée uniquement après la désactivation du système S.B.R. par le Réseau Après-vente Fiat.
ACTIVER TRIP B
MODE
pression
brève sur le
bouton
28
SECURITE
CONDUITE
TEMOINS ETSIGNALISATIONS
S’IL VOUS
ARRIVE
ENTRETIEN
DU VEHICULE
CARACTERISTIQUES
TECHNIQUES
INDEX
ALPHABETIQUE
PLANCHE DE
BORD ET
COMMANDES
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲
