FIAT DUCATO 2009 Notice d'entretien (in French)

120 Multijet
(❏)
1375÷1410
2590÷2625
2100
2400
4000
2500
750
100160 Multijet
(❏)
1425÷1460
2540÷2575
2100
2400
4000
2500
750
100120 Multijet
(▼)
1310÷1330
2670÷2690
2100
2400
4000
2500
750
100160 Multijet
(▼)
1360÷1380
2620÷2640
2100
2400
4000
2500
750
100

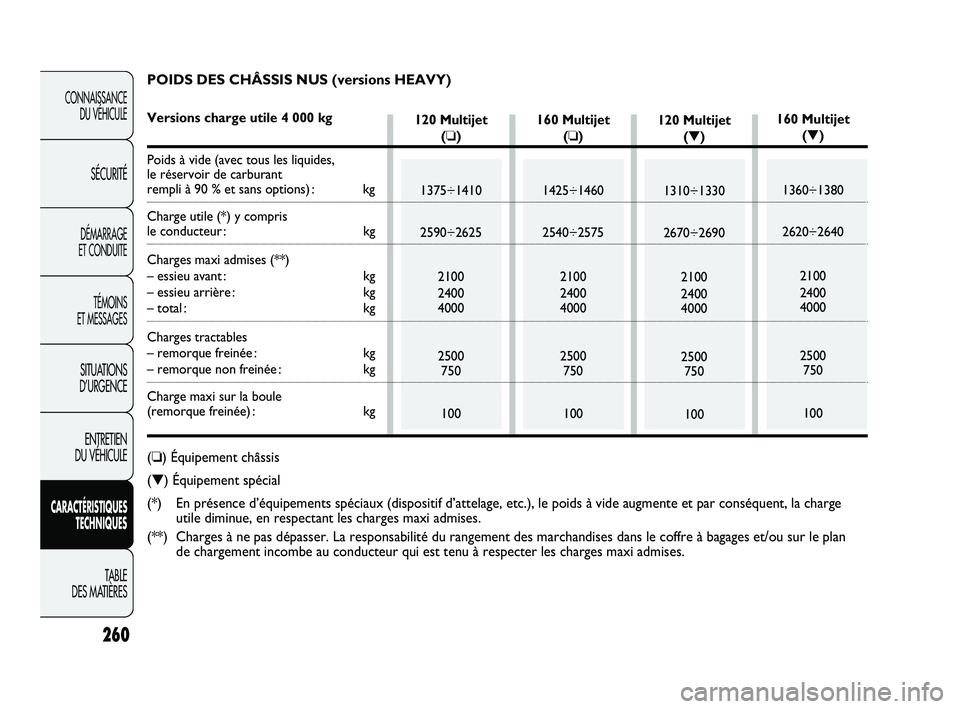

POIDS DES CHÂSSIS NUS (versions HEAVY)
Versions charge utile 4 000 kg
Poids à vide (avec tous les liquides,
le réservoir de carburant
rempli à 90 % et sans options) : kg
Charge utile (*) y compris
le conducteur : kg
Charges maxi admises (**)
– essieu avant : kg
– essieu arrière : kg
– total : kg
Charges tractables
– remorque freinée : kg
– remorque non freinée : kg
Charge maxi sur la boule
(remorque freinée) : kg
(❏) Équipement châssis
(▼) Équipement spécial
(*) En présence d’équipements spéciaux (dispositif d’attelage, etc.), le poids à vide augmente et par conséquent, la charge
utile diminue, en respectant les charges maxi admises.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan
de chargement incombe au conducteur qui est tenu à respecter les charges maxi admises.
260
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
231-276 DUCATO LUM FR 9ed 15-04-2011 8:57 Pagina 260

160 Multijet
2015÷2075
1425÷1485
2100
2400
3500
2500
750
120 120 Multijet
1965÷2025
1475÷1535
2100
2400
3500
2500
750
120 100 Multijet
1950÷2010
1490÷1550
2100
2400
3500
2500
750
120 160 Multijet
2015÷2075
1225÷1285
1750
1900
3300
2500
750
100 120 Multijet
1965÷2025
1275÷1335
1750
1900
3300
2500
750
100 100 Multijet
1950÷2010
1290÷1350
1750
1900
3300
2000
750
100

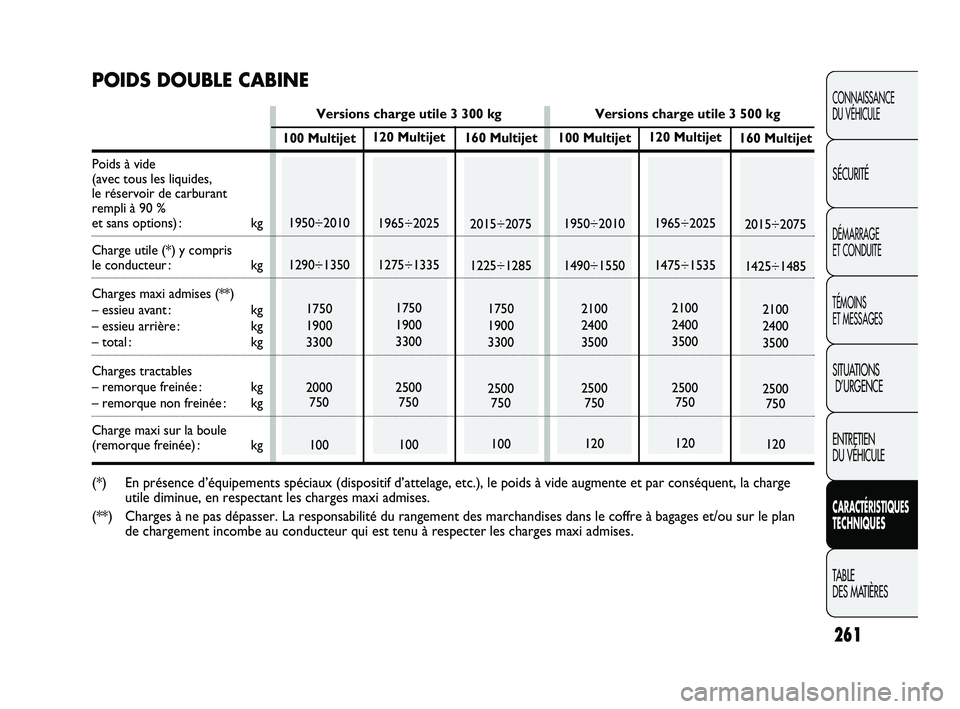

POIDS DOUBLE CABINE
Versions charge utile 3 300 kg Versions charge utile 3 500 kg
Poids à vide
(avec tous les liquides,
le réservoir de carburant
rempli à 90 %
et sans options) : kg
Charge utile (*) y compris
le conducteur : kg
Charges maxi admises (**)
– essieu avant : kg
– essieu arrière : kg
– total : kg
Charges tractables
– remorque freinée : kg
– remorque non freinée : kg
Charge maxi sur la boule
(remorque freinée) : kg
(*) En présence d’équipements spéciaux (dispositif d’attelage, etc.), le poids à vide augmente et par conséquent, la charge
utile diminue, en respectant les charges maxi admises.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan
de chargement incombe au conducteur qui est tenu à respecter les charges maxi admises.
261
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
231-276 DUCATO LUM FR 9ed 15-04-2011 8:57 Pagina 261

262
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

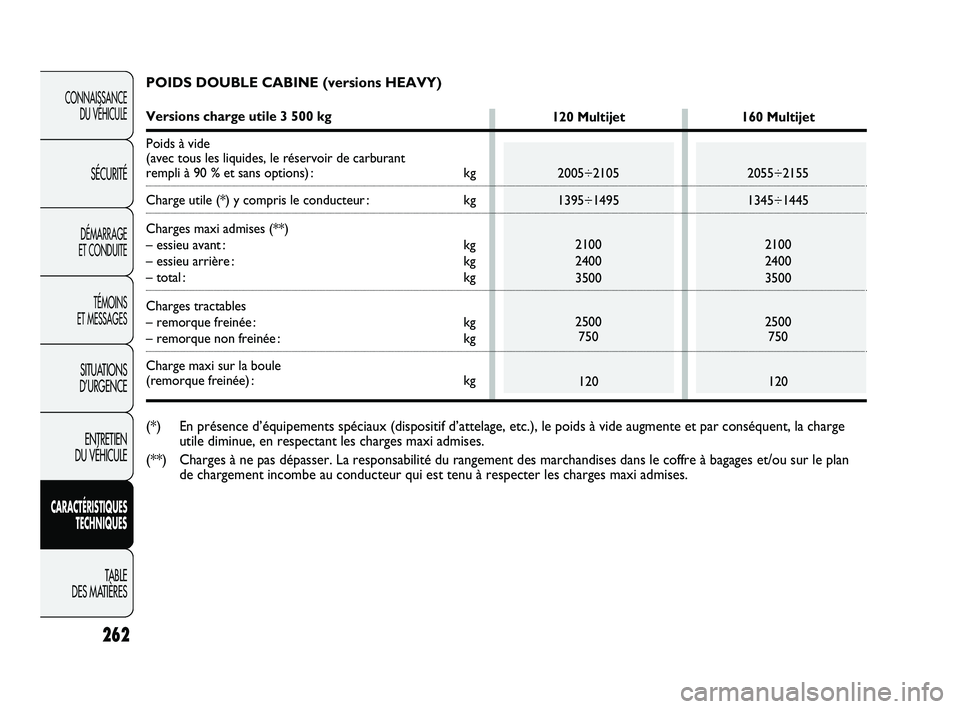

POIDS DOUBLE CABINE (versions HEAVY)
Versions charge utile 3 500 kg
Poids à vide
(avec tous les liquides, le réservoir de carburant
rempli à 90 % et sans options) : kg
Charge utile (*) y compris le conducteur : kg
Charges maxi admises (**)
– essieu avant : kg
– essieu arrière : kg
– total : kg
Charges tractables
– remorque freinée : kg
– remorque non freinée : kg
Charge maxi sur la boule
(remorque freinée) : kg
(*) En présence d’équipements spéciaux (dispositif d’attelage, etc.), le poids à vide augmente et par conséquent, la charge
utile diminue, en respectant les charges maxi admises.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan
de chargement incombe au conducteur qui est tenu à respecter les charges maxi admises.
120 Multijet
2005÷2105
1395÷1495
2100
2400
3500
2500
750
120160 Multijet
2055÷2155
1345÷1445
2100
2400
3500
2500
750
120
231-276 DUCATO LUM FR 9ed 15-04-2011 8:57 Pagina 262

100 Multijet
1935
1065
1600
1650
3000
2000
750
100120 Multijet
1950
1050
1600
1650
3000
2500
750
100160 Multijet
2000
1000
1600
1650
3000
2500
750
100

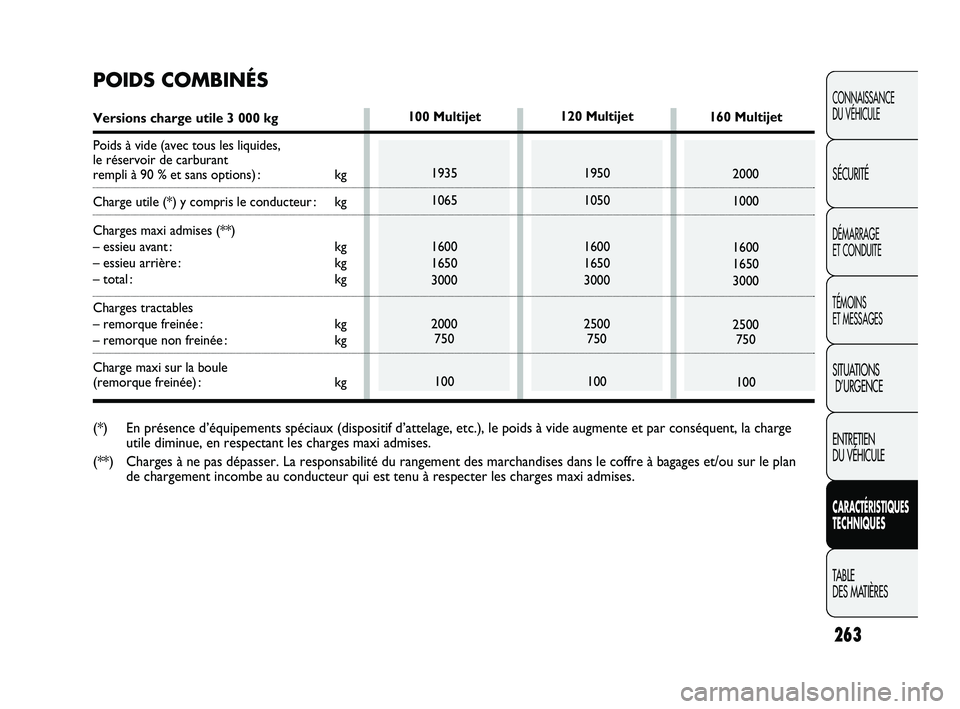

POIDS COMBINÉS
Versions charge utile 3 000 kg
Poids à vide (avec tous les liquides,
le réservoir de carburant
rempli à 90 % et sans options) : kg
Charge utile (*) y compris le conducteur : kg
Charges maxi admises (**)
– essieu avant : kg
– essieu arrière : kg
– total : kg
Charges tractables
– remorque freinée : kg
– remorque non freinée : kg
Charge maxi sur la boule
(remorque freinée) : kg
(*) En présence d’équipements spéciaux (dispositif d’attelage, etc.), le poids à vide augmente et par conséquent, la charge
utile diminue, en respectant les charges maxi admises.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan
de chargement incombe au conducteur qui est tenu à respecter les charges maxi admises.
263
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
231-276 DUCATO LUM FR 9ed 15-04-2011 8:57 Pagina 263

100 Multijet
1935÷2045
1255÷1365
1750
1900
3300
2000
750
100120 Multijet
1950÷2060
1240÷1350
1750
1900
3300
2500
750
100160 Multijet
2000÷2100
1190÷1300
1750
1900
3300
2500
750
100120 Multijet
2125
1375
2100
2440
3500
2500
750
100160 Multijet
2175
1325
2100
2440
3500
2500
750
100
POIDS COMBINÉS
Versions charge utile 3 300 kg Versions charge utile 3 500 kg
Poids à vide
(avec tous les liquides,
le réservoir de carburant
rempli à 90 %
et sans options) : kg
Charge utile (*) y compris
le conducteur : kg
Charges maxi admises (**)
– essieu avant : kg
– essieu arrière : kg
– total : kg
Charges tractables
– remorque freinée : kg
– remorque non freinée : kg
Charge maxi sur la boule
(remorque freinée) : kg
(*) En présence d’équipements spéciaux (dispositif d’attelage, etc.), le poids à vide augmente et par conséquent, la charge
utile diminue, en respectant les charges maxi admises.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan
de chargement incombe au conducteur qui est tenu à respecter les charges maxi admises.
264
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
231-276 DUCATO LUM FR 9ed 15-04-2011 8:57 Pagina 264

265
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

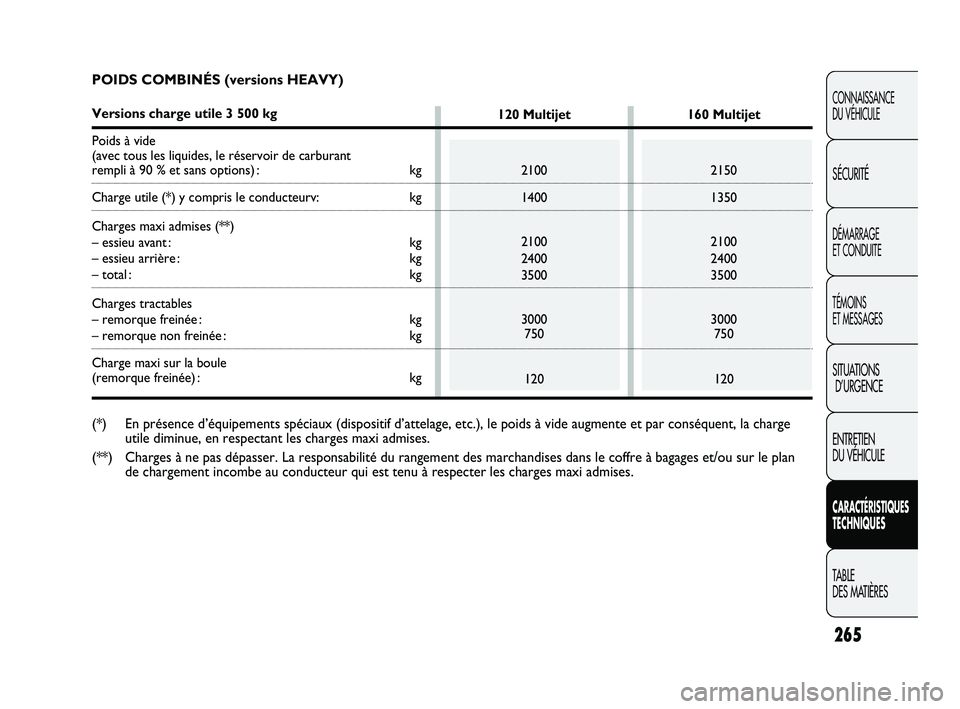

POIDS COMBINÉS (versions HEAVY)
Versions charge utile 3 500 kg
Poids à vide
(avec tous les liquides, le réservoir de carburant
rempli à 90 % et sans options) : kg
Charge utile (*) y compris le conducteurv: kg
Charges maxi admises (**)
– essieu avant : kg
– essieu arrière : kg
– total : kg
Charges tractables
– remorque freinée : kg
– remorque non freinée : kg
Charge maxi sur la boule
(remorque freinée) : kg
(*) En présence d’équipements spéciaux (dispositif d’attelage, etc.), le poids à vide augmente et par conséquent, la charge
utile diminue, en respectant les charges maxi admises.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan
de chargement incombe au conducteur qui est tenu à respecter les charges maxi admises.
120 Multijet
2100
1400
2100
2400
3500
3000
750
120160 Multijet
2150
1350
2100
2400
3500
3000
750
120
231-276 DUCATO LUM FR 9ed 15-04-2011 8:57 Pagina 265

266
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
120 Multijet
2215
785
1630
1650
3000
2500
750
100160 Multijet
2265
735
1630
1650
3000
2500
750
100 100 Multijet
2200
800
1630
1650
3000
2000
750
100100 Multijet
2200÷2285
1015÷1100
1750
1900
3300
2000
750
100120 Multijet
2215÷2300
1000÷1085
1750
1900
3300
2500
750
100160 Multijet
2265÷2350
950÷1035
1750
1900
3300
2500
750
100
POIDS PANORAMA
Versions charge utile 3 000 kg Versions charge utile 3 300 kg
Poids à vide
(avec tous les liquides,
le réservoir de carburant
rempli à 90 %
et sans options) : kg
Charge utile (*) y compris
le conducteur : kg
Charges maxi admises (**)
– essieu avant : kg
– essieu arrière : kg
– total : kg
Charges tractables
– remorque freinée : kg
– remorque non freinée : kg
Charge maxi sur la boule
(remorque freinée) : kg
(*) En présence d’équipements spéciaux (dispositif d’attelage, etc.), le poids à vide augmente et par conséquent, la charge
utile diminue, en respectant les charges maxi admises.
(**) Charges à ne pas dépasser. La responsabilité du rangement des marchandises dans le coffre à bagages et/ou sur le plan
de chargement incombe au conducteur qui est tenu à respecter les charges maxi admises.
231-276 DUCATO LUM FR 9ed 15-04-2011 8:57 Pagina 266

Carburants préconisés
Produits d’origine
Gazole pour traction automobile
(Spécification EN 590)
Mélange d’eau déminéralisée et de
liquide PARAFLU
UPà 50 % (
▲)
SELENIA WR P.E.
TUTELA CAR EXPERYA (❏)
TUTELA CAR MATRYX (■)
TUTELA TOP 4
TUTELA CAR GI/E
Mélange d’eau et liquide
TUTELA
PROFESSIONAL SC 35 160
Multijet
90 (*)
10/12
11 (▼)
8
9,1
2,9 (■)
0,6
0,62
1,5
5,5
5,5 130
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7 (❏)
0,6
0,62
1,5
5,5
5,5 120
Multijet
90 (*)
10/12
11 (▼)
5,9
6,5
2,7 (❏) (❍)
2,9 (■) (●)
0,6
0,62
1,5
5,5
5,5 100
Multijet
90 (*)
10/12
11 (▼)
5,88
6,38
2,4 (❏)
0,6
0,62
1,5
5,5
5,5

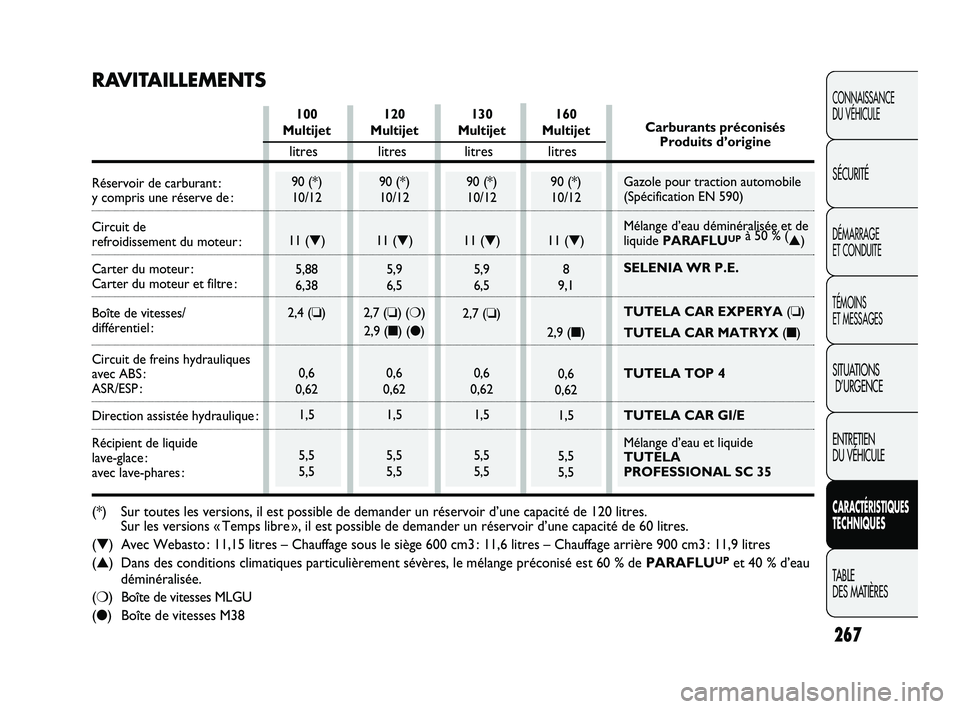

RAVITAILLEMENTS
litres litres litres litres
Réservoir de carburant : y compris une réserve de :
Circuit de
refroidissement du moteur :
Carter du moteur :
Carter du moteur et filtre :
Boîte de vitesses/
différentiel :
Circuit de freins hydrauliques
avec ABS :
ASR/ESP :
Direction assistée hydraulique :
Récipient de liquide
lave-glace :
avec lave-phares :
(*) Sur toutes les versions, il est possible de demander un réservoir d’une capacité de 120 litres.
Sur les versions « Temps libre », il est possible de demander un réservoir d’une capacité de 60 litres.
(▼) Avec Webasto : 11,15 litres – Chauffage sous le siège 600 cm3 : 11,6 litres – Chauffage arrière 900 cm3 : 11,9 litres
(▲) Dans des conditions climatiques particulièrement sévères, le mélange préconisé est 60 % de PARAFLU
UPet 40 % d’eau
déminéralisée.
(❍) Boîte de vitesses MLGU
(●) Boîte de vitesses M38
267
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
231-276 DUCATO LUM FR 9ed 15-04-2011 8:57 Pagina 267

Selon Plan d’Entretien
Programmé
B.V. et différentiel
mécanique
B.V. et différentiel
mécanique
Joints homocinétiques
côté roue
Joints homocinétiques
côté différentiel
Joints homocinétiques
côté différentiel
Servofrein hydraulique
Lubrifiants SELENIA WR P.E.(▲)
Référence Technique
Contractuelle N° 510.D07
TUTELA CAR EXPERYA
Référence Technique
Contractuelle N° F178.B06
TUTELA CAR MATRYX
Référence Technique
Contractuelle N°F108.F02
TUTELA STAR 500
TUTELA MRM ZERO
TUTELA STAR 325
Référence Technique
Contractuelle N° F301.D03
TUTELA GI/E
Référence Technique
Contractuelle N° F001.C94Lubrifiant de synthèse de grade SAE 5W-30,
qualification FIAT 9.55535- S1
Lubrifiant de synthèse de grade SAE 75W-80
Conforme aux spécifications API GL-4
Lubrifiant de synthèse de grade SAE 75W-85
Conforme aux spécifications API GL-4
Graisse de savon de lithium avec bisulfure
de molybdène. Consistance NL.GI. 2
Graisse à base de savon de lithium.
Consistance NL.GI. 0
Graisse de synthèse à base de polyurée pour
températures élevées. Consistance NL.GI. 2
Lubrifiant pour direction assistée et transmissions
automatiques. Conforme aux spécifications
ATF DEXRON III
FLUIDES ET LUBRIFIANTS
CARACTÉRISTIQUES ET PRODUITS CONSEILLÉS
Utilisation Caractéristiques qualitatives des lubrifiants et des fluides Lubrifiants et fluides Intervalle pour un fonctionnement correct du véhicule d’origine de remplacement
268
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES(▲) Sur les moteurs Diesel, en cas d’urgence, lorsque l’on ne dispose pas des produits d’origine, il est possible d’utiliser des lubrifiants ACEA C2
offrant des prestations minimum. Dans ce cas, les performances optimales du moteur ne sont pas garanties et il est recommandé de remplacer
le lubrifiant dès que possible par des lubrifiants conseillés par le Réseau Après-vente Fiat.
L’utilisation de produits dont les caractéristiques sont inférieures à ACEA C2 risque de provoquer au moteur des dommages non couverts par
la garantie.
Pour des conditions climatiques particulièrement froides, demander au Réseau Après-vente Fiat le produit approprié PETRONAS
LUBRICANTS.
Lubrifiants
pour moteurs
à gazole
Lubrifiants
et graisse
pour la
transmission
du mouvement
231-276 DUCATO LUM FR 9ed 15-04-2011 8:57 Pagina 268

Freins hydrauliques
et commandes
hydrauliques d’embrayage
Circuits
de refroidissement
pourcentage
d’utilisation :
50 % eau
50 % PARAFLU
UP(❑)
À mélanger au gazole
(25 cm3pour 10 litres)
À utiliser pur ou dilué
dans les dispositifs
essuie/lave-glace
TUTELA TOP 4
Référence Technique
Contractuelle N° F001.A93
PARAFLU
UP(*)
Référence Technique
Contractuelle N° F101.M01
TUTELA DIESEL ART
Référence Technique
Contractuelle N° F601.L06
TUTELA
PROFESSIONAL SC 35
Référence Technique
Contractuelle N° F201.D02
Fluide de synthèse, NHTSA N° 116 DOT 4,
ISO 4925, SAE J-1704, CUNA NC 956-01.
Qualification FIAT 9.55597
Protecteur à action antigel de couleur rouge
à base de glycol mono-éthylénique inhibé avec
formulation organique. Conforme aux spécifications
CUNA NC 956-16, ASTM D 3306.
Qualification FIAT 9.555323.
Additif antigel pour gazole avec action protectrice pour
les moteurs Diesel.
Mélange d’alcools et de tensioactifs.
Conforme à la spécification CUNA NC 956-11.
Qualification FIAT 9.55522.
Utilisation Caractéristiques qualitatives des lubrifiants et fluides Lubrifiants et fluides Intervalle pour un fonctionnement correct du véhicule d’origine de remplacement
269
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Liquide
pour freins
Protection
pour
radiateurs
Additif
pour le gazole
Liquide pour
lave-glace
(*) ATTENTION Ne pas faire l’appoint ni mélanger avec d’autres liquides ayant des caractéristiques différentes.
(
❑) Dans des conditions climatiques spécialement sévères, le mélange préconisé est 60 % de PARAFLUUPet 40 % d’eau déminéralisée.
231-276 DUCATO LUM FR 9ed 15-04-2011 8:57 Pagina 269
