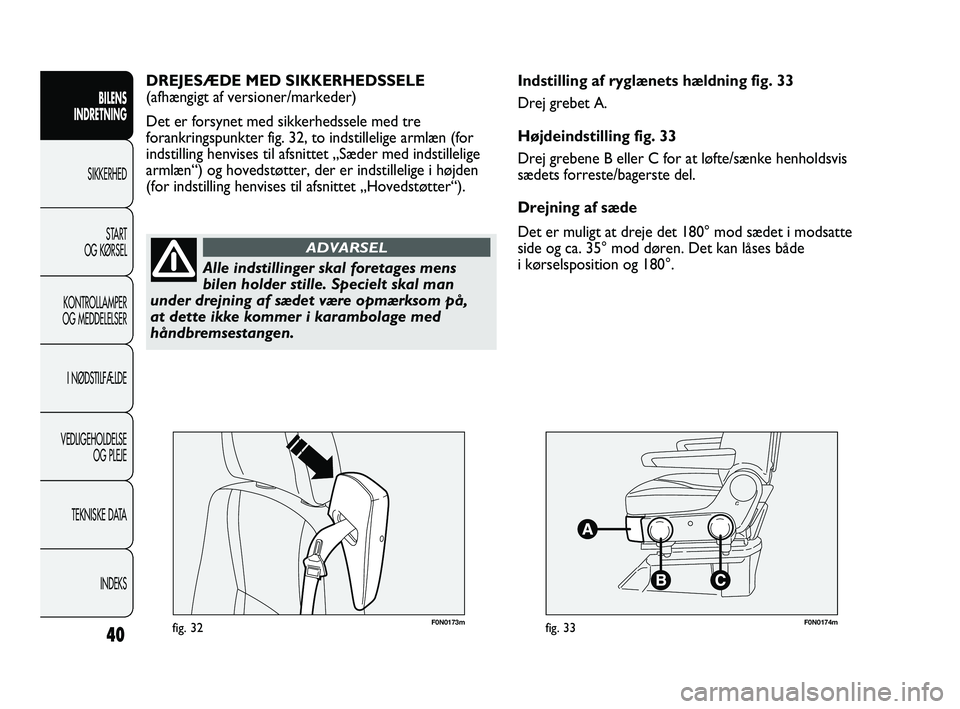

F0N0173mfig. 32F0N0174mfig. 33
Indstilling af ryglænets hældning fig. 33
Drej grebet A.
Højdeindstilling fig. 33
Drej grebene B eller C for at løfte/sænke henholdsvis
sædets forreste/bagerste del.
Drejning af sæde
Det er muligt at dreje det 180° mod sædet i modsatte
side og ca. 35° mod døren. Det kan låses både
i kørselsposition og 180°. DREJESÆDE MED SIKKERHEDSSELE
(afhængigt af versioner/markeder)
Det er forsynet med sikkerhedssele med tre
forankringspunkter fig. 32, to indstillelige armlæn (for
indstilling henvises til afsnittet „Sæder med indstillelige
armlæn“) og hovedstøtter, der er indstillelige i højden
(for indstilling henvises til afsnittet „Hovedstøtter“).
40
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Alle indstillinger skal foretages mens
bilen holder stille. Specielt skal man
under drejning af sædet være opmærksom på,
at dette ikke kommer i karambolage med
håndbremsestangen.
ADVARSEL
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 40

41
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0175mfig. 34F0N0213mfig. 35

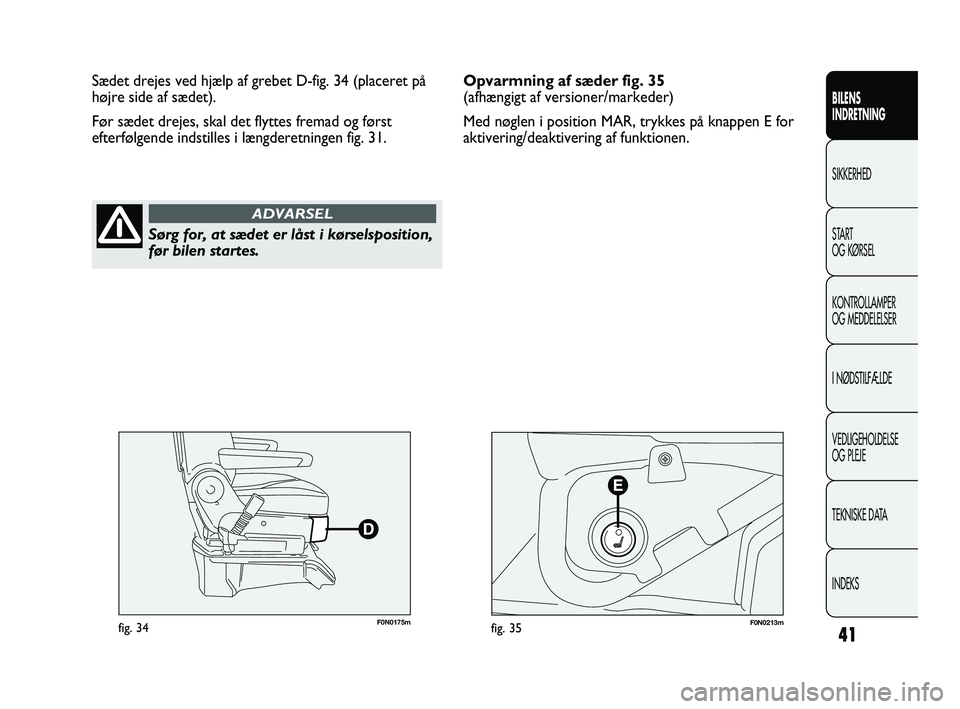

Sædet drejes ved hjælp af grebet D-fig. 34 (placeret på
højre side af sædet).
Før sædet drejes, skal det flyttes fremad og først
efterfølgende indstilles i længderetningen fig. 31.
Sørg for, at sædet er låst i kørselsposition,
før bilen startes.
ADVARSEL
Opvarmning af sæder fig. 35
(afhængigt af versioner/markeder)
Med nøglen i position MAR, trykkes på knappen E for
aktivering/deaktivering af funktionen.
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 41

F0N0237mfig. 37
KURV UNDER SÆDE
(afhængigt af versioner/markeder)
Under sædet i førersiden er der en kurv A-fig. 37 , der
let kan fjernes ved at trække den ud fra de tilhørende
kroge, der findes på støttefladen.
42
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Anbring ikke tunge belastninger på
klappen med bilen i bevægelse, da den
i tilfælde af bratte opbremsninger eller kollision
vil kunne blive udslynget mod passagerne i bilen
og forårsage alvorlige legemsbeskadigelser.
ADVARSEL

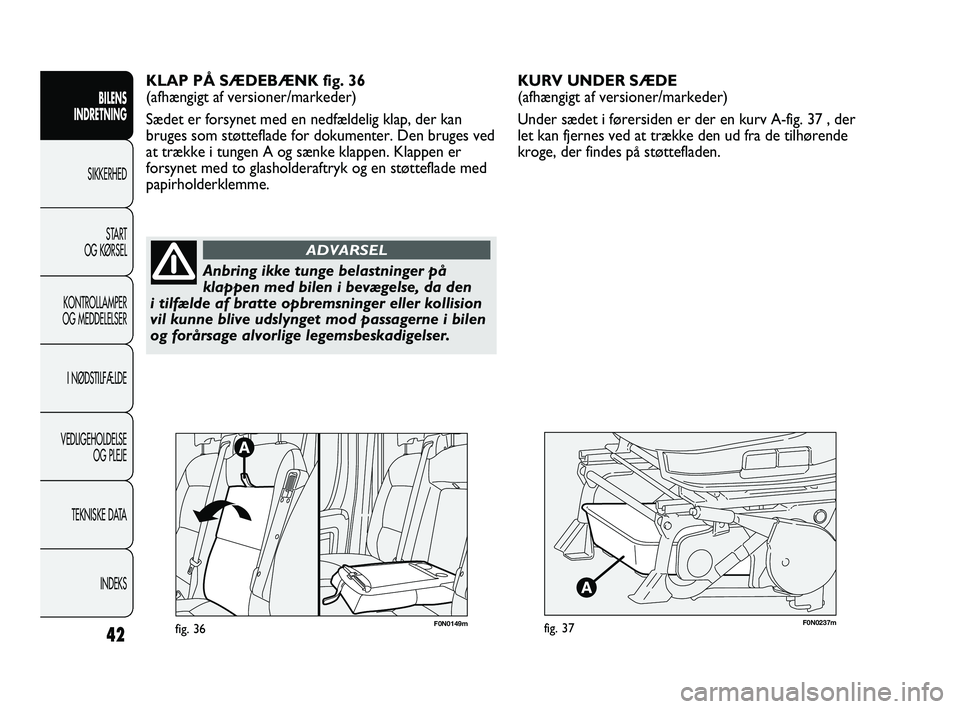

KLAP PÅ SÆDEBÆNK fig. 36
(afhængigt af versioner/markeder)
Sædet er forsynet med en nedfældelig klap, der kan
bruges som støtteflade for dokumenter. Den bruges ved
at trække i tungen A og sænke klappen. Klappen er
forsynet med to glasholderaftryk og en støtteflade med
papirholderklemme.
F0N0149mfig. 36
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 42

F0N0238mfig. 38

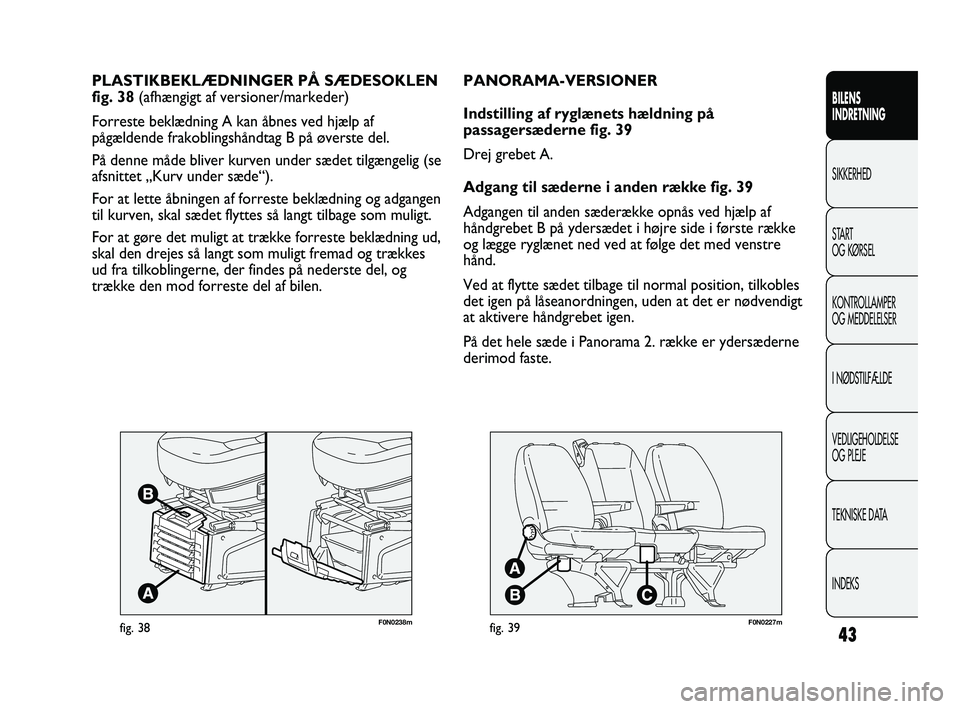

PLASTIKBEKLÆDNINGER PÅ SÆDESOKLEN
fig. 38 (afhængigt af versioner/markeder)
Forreste beklædning A kan åbnes ved hjælp af
pågældende frakoblingshåndtag B på øverste del.
På denne måde bliver kurven under sædet tilgængelig (se
afsnittet „Kurv under sæde“).
For at lette åbningen af forreste beklædning og adgangen
til kurven, skal sædet flyttes så langt tilbage som muligt.
For at gøre det muligt at trække forreste beklædning ud,
skal den drejes så langt som muligt fremad og trækkes
ud fra tilkoblingerne, der findes på nederste del, og
trække den mod forreste del af bilen.
43
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0227mfig. 39
PANORAMA-VERSIONER
Indstilling af ryglænets hældning på
passagersæderne fig. 39
Drej grebet A.
Adgang til sæderne i anden række fig. 39
Adgangen til anden sæderække opnås ved hjælp af
håndgrebet B på ydersædet i højre side i første række
og lægge ryglænet ned ved at følge det med venstre
hånd.
Ved at flytte sædet tilbage til normal position, tilkobles
det igen på låseanordningen, uden at det er nødvendigt
at aktivere håndgrebet igen.
På det hele sæde i Panorama 2. række er ydersæderne
derimod faste.
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 43

F0N0229mfig. 41
Pakkeposition
Gå frem på følgende måde:
– fra positionen easy entry trækkes hovedstøtterne ud;
– løft grebet B-fig. 41 (der er anbragt under grebet
A-fig. 40) med højre hånd;
– drej ryglænet 5° mod bagerste område;
– nedfæld ryglænet med venstre hånd.
44
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0228mfig. 40

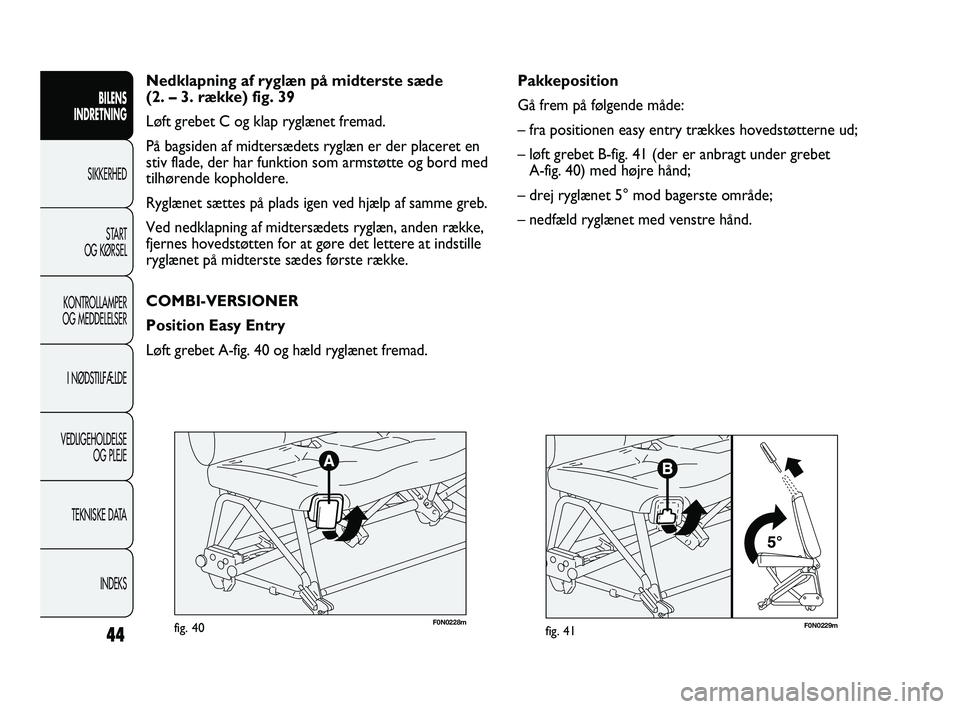

Nedklapning af ryglæn på midterste sæde
(2. – 3. række) fig. 39
Løft grebet C og klap ryglænet fremad.
På bagsiden af midtersædets ryglæn er der placeret en
stiv flade, der har funktion som armstøtte og bord med
tilhørende kopholdere.
Ryglænet sættes på plads igen ved hjælp af samme greb.
Ved nedklapning af midtersædets ryglæn, anden række,
fjernes hovedstøtten for at gøre det lettere at indstille
ryglænet på midterste sædes første række.
COMBI-VERSIONER
Position Easy Entry
Løft grebet A-fig. 40 og hæld ryglænet fremad.
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 44

F0N0230mfig. 4245
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Kør ikke med passagerer i 3. række med
bænken i 2. række nedfældet. Anbring
ikke nogen form for genstande på bænkens
ryglæn med 2. række nedfældet: I tilfælde af
kollision eller brat opbremsning kan de
udslynges mod bilens passagerer og forårsage
kraftige legemsbeskadigelser. For yderligere
oplysninger henvises til klæbemærket, der er
anbragt under bænken.
ADVARSEL

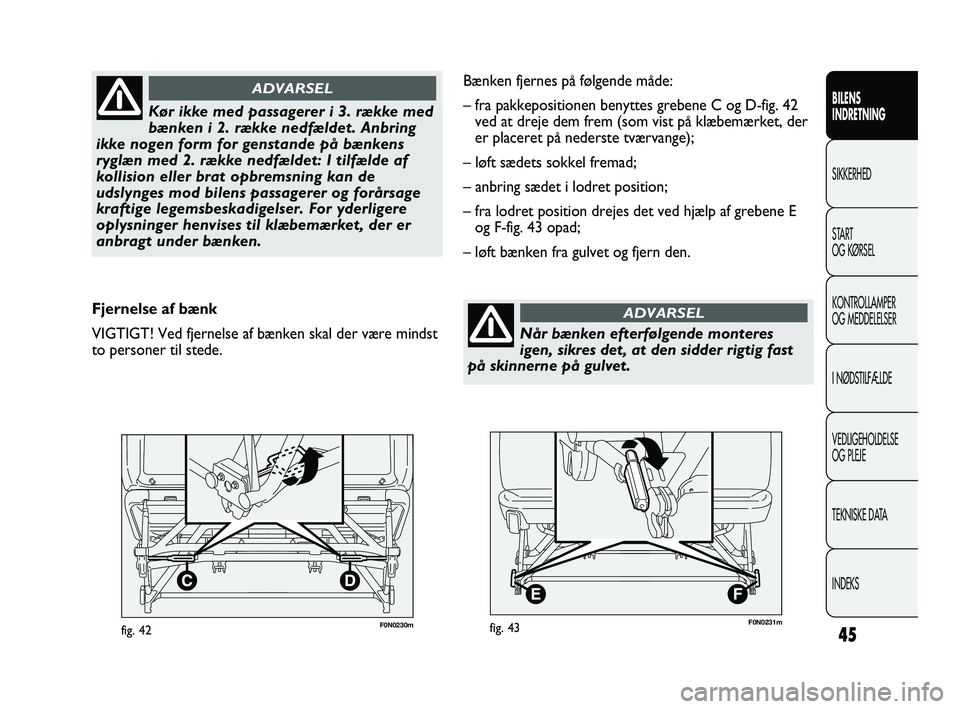

Fjernelse af bænk
VIGTIGT! Ved fjernelse af bænken skal der være mindst
to personer til stede.
F0N0231mfig. 43
Bænken fjernes på følgende måde:
– fra pakkepositionen benyttes grebene C og D-fig. 42
ved at dreje dem frem (som vist på klæbemærket, der
er placeret på nederste tværvange);
– løft sædets sokkel fremad;
– anbring sædet i lodret position;
– fra lodret position drejes det ved hjælp af grebene E
og F-fig. 43 opad;
– løft bænken fra gulvet og fjern den.
Når bænken efterfølgende monteres
igen, sikres det, at den sidder rigtig fast
på skinnerne på gulvet.
ADVARSEL
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 45

For at optimere hovedstøttens beskyttende virkning skal
man anbringe ryglænet i opret stilling og sidde med
hovedet så tæt på hovedstøtten som muligt.
46
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Hovedstøtterne skal indstilles, så de
støtter hovedet, ikke nakken. Kun på
den måde kan de udøve deres beskyttende
virkning.
ADVARSEL
F0N0020mfig. 44

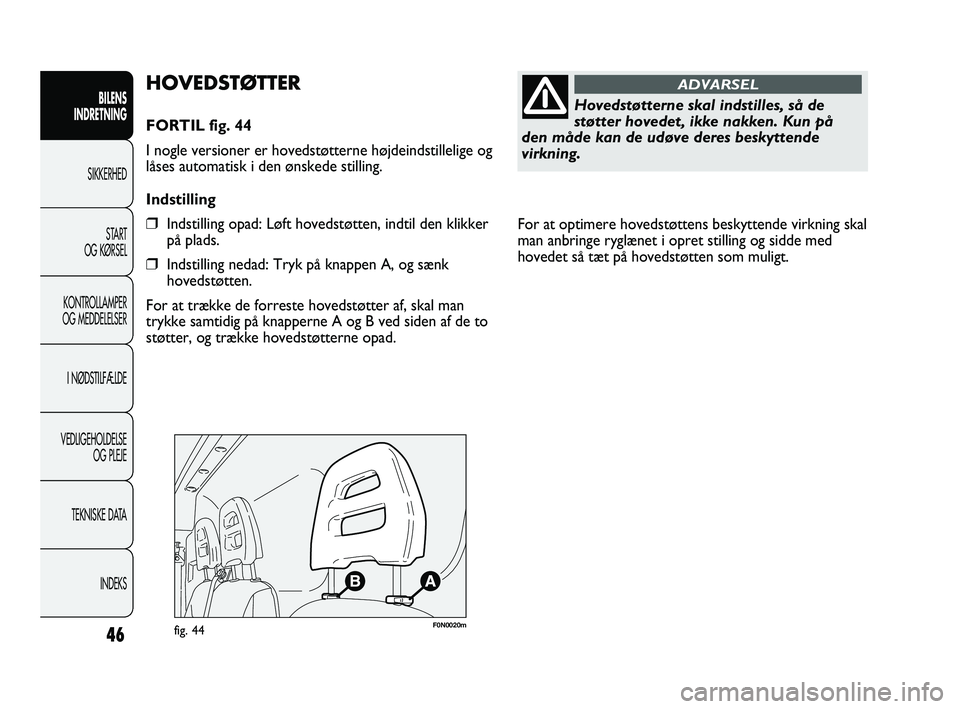

HOVEDSTØTTER
FORTIL fig. 44
I nogle versioner er hovedstøtterne højdeindstillelige og
låses automatisk i den ønskede stilling.
Indstilling
❒Indstilling opad: Løft hovedstøtten, indtil den klikker
på plads.
❒Indstilling nedad: Tryk på knappen A, og sænk
hovedstøtten.
For at trække de forreste hovedstøtter af, skal man
trykke samtidig på knapperne A og B ved siden af de to
støtter, og trække hovedstøtterne opad.
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 46

F0N0321mfig. 45

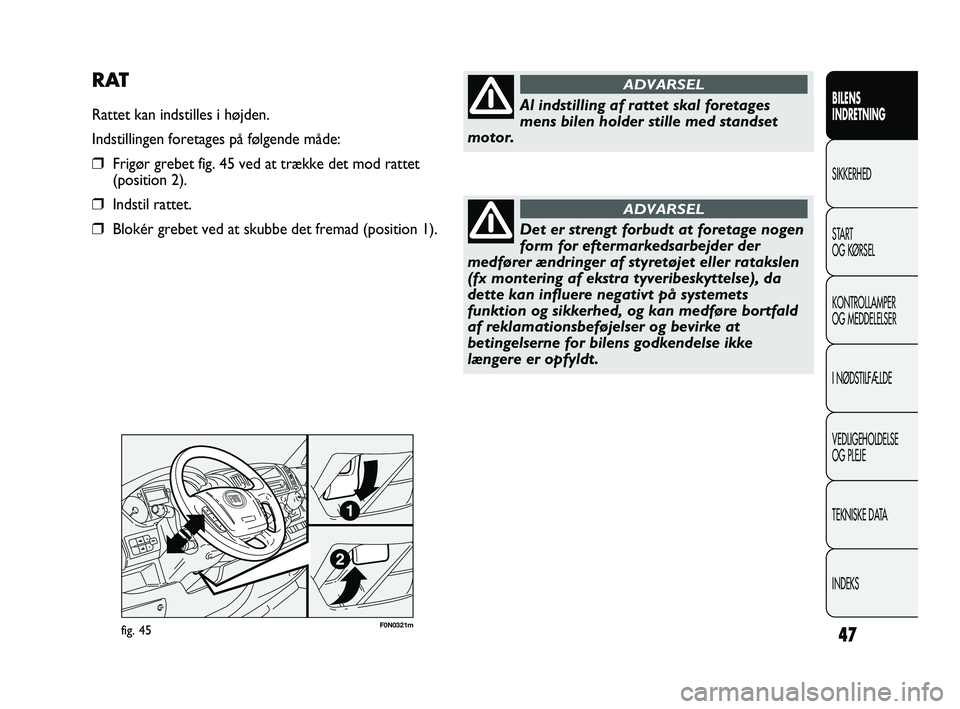

RAT
Rattet kan indstilles i højden.
Indstillingen foretages på følgende måde:
❒Frigør grebet fig. 45 ved at trække det mod rattet
(position 2).
❒Indstil rattet.
❒Blokér grebet ved at skubbe det fremad (position 1).
47
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
Al indstilling af rattet skal foretages
mens bilen holder stille med standset
motor.
ADVARSEL
Det er strengt forbudt at foretage nogen
form for eftermarkedsarbejder der
medfører ændringer af styretøjet eller ratakslen
(fx montering af ekstra tyveribeskyttelse), da
dette kan influere negativt på systemets
funktion og sikkerhed, og kan medføre bortfald
af reklamationsbeføjelser og bevirke at
betingelserne for bilens godkendelse ikke
længere er opfyldt.
ADVARSEL
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 47

48
BILENS
INDRETNING
SIKKERHED
START
OG KØRSEL
KONTROLLAMPER
OG MEDDELELSER
I NØDSTILFÆLDE
VEDLIGEHOLDELSE
OG PLEJE
TEKNISKE DATA
INDEKS
F0N0022mfig. 46F0N0024mfig. 47
Spejle med elektrisk indstilling fig. 47
Den elektriske indstilling er kun mulig, når
tændingsnøglen er drejet til positionen MAR.

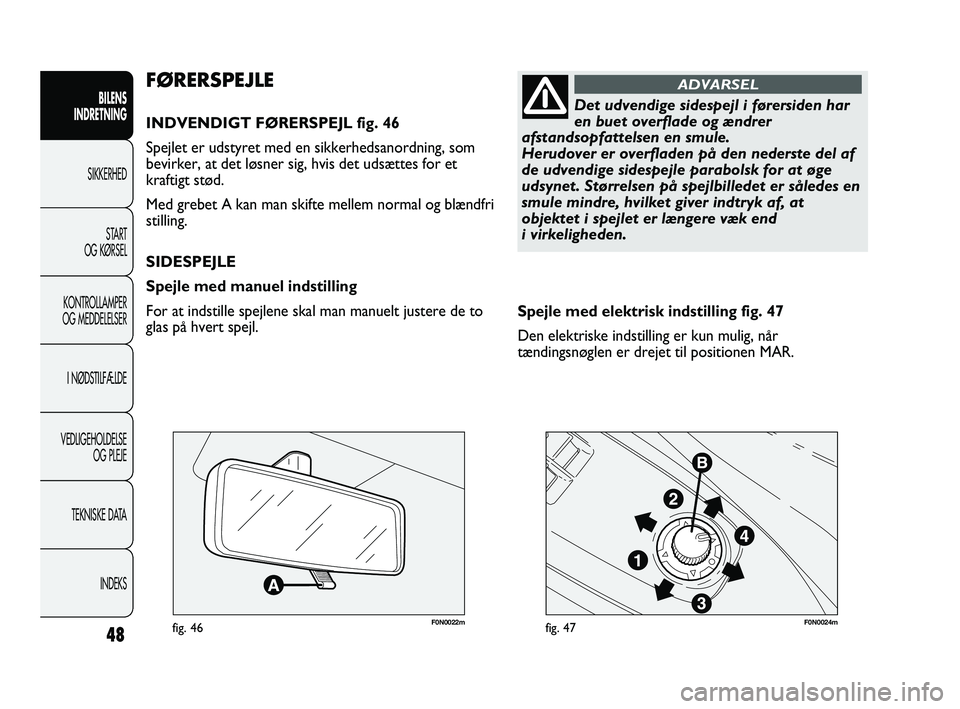

FØRERSPEJLE
INDVENDIGT FØRERSPEJL fig. 46
Spejlet er udstyret med en sikkerhedsanordning, som
bevirker, at det løsner sig, hvis det udsættes for et
kraftigt stød.
Med grebet A kan man skifte mellem normal og blændfri
stilling.
SIDESPEJLE
Spejle med manuel indstilling
For at indstille spejlene skal man manuelt justere de to
glas på hvert spejl.
Det udvendige sidespejl i førersiden har
en buet overflade og ændrer
afstandsopfattelsen en smule.
Herudover er overfladen på den nederste del af
de udvendige sidespejle parabolsk for at øge
udsynet. Størrelsen på spejlbilledet er således en
smule mindre, hvilket giver indtryk af, at
objektet i spejlet er længere væk end
i virkeligheden.
ADVARSEL
037-128 DUCATO LUM DK 8ed 21-01-2011 14:41 Pagina 48

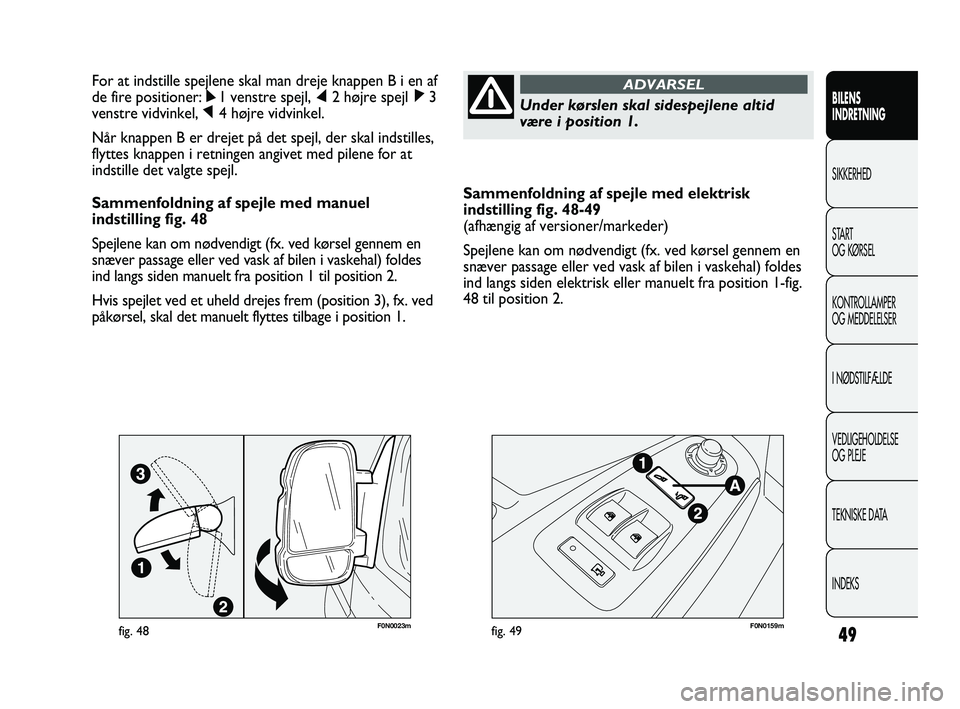

Sammenfoldning af spejle med elektrisk
