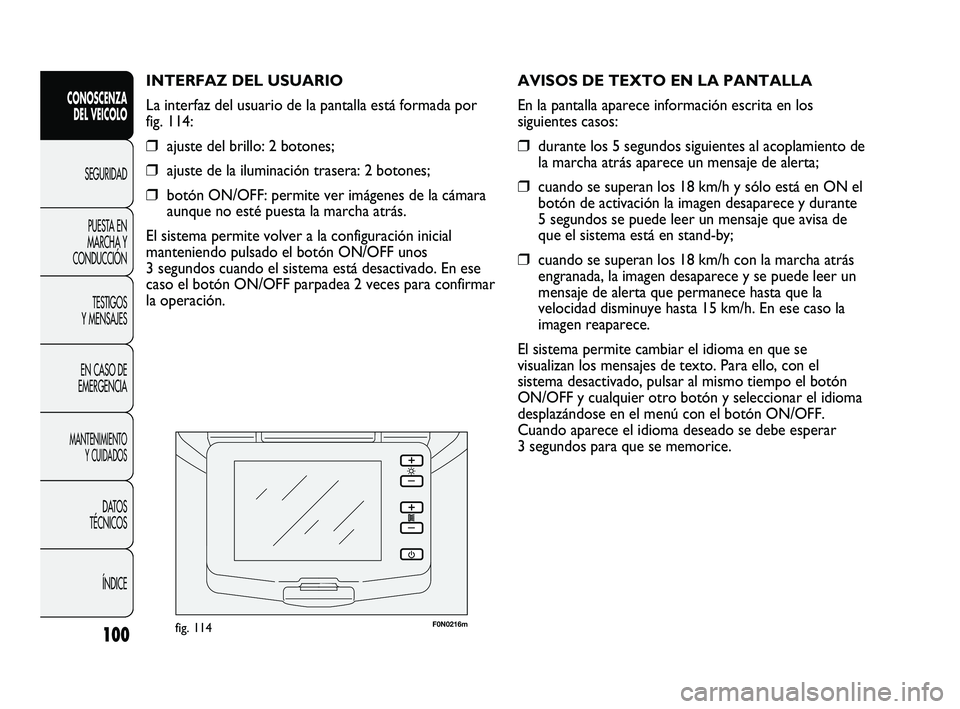

AVISOS DE TEXTO EN LA PANTALLA
En la pantalla aparece información escrita en los
siguientes casos:
❒durante los 5 segundos siguientes al acoplamiento de
la marcha atrás aparece un mensaje de alerta;
❒cuando se superan los 18 km/h y sólo está en ON el
botón de activación la imagen desaparece y durante
5 segundos se puede leer un mensaje que avisa de
que el sistema está en stand-by;
❒cuando se superan los 18 km/h con la marcha atrás
engranada, la imagen desaparece y se puede leer un
mensaje de alerta que permanece hasta que la
velocidad disminuye hasta 15 km/h. En ese caso la
imagen reaparece.
El sistema permite cambiar el idioma en que se
visualizan los mensajes de texto. Para ello, con el
sistema desactivado, pulsar al mismo tiempo el botón
ON/OFF y cualquier otro botón y seleccionar el idioma
desplazándose en el menú con el botón ON/OFF.
Cuando aparece el idioma deseado se debe esperar
3 segundos para que se memorice.
100
CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
INTERFAZ DEL USUARIO
La interfaz del usuario de la pantalla está formada por
fig. 114:
❒ajuste del brillo: 2 botones;
❒ajuste de la iluminación trasera: 2 botones;
❒botón ON/OFF: permite ver imágenes de la cámara
aunque no esté puesta la marcha atrás.
El sistema permite volver a la configuración inicial
manteniendo pulsado el botón ON/OFF unos
3 segundos cuando el sistema está desactivado. En ese
caso el botón ON/OFF parpadea 2 veces para confirmar
la operación.
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 100

101
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE

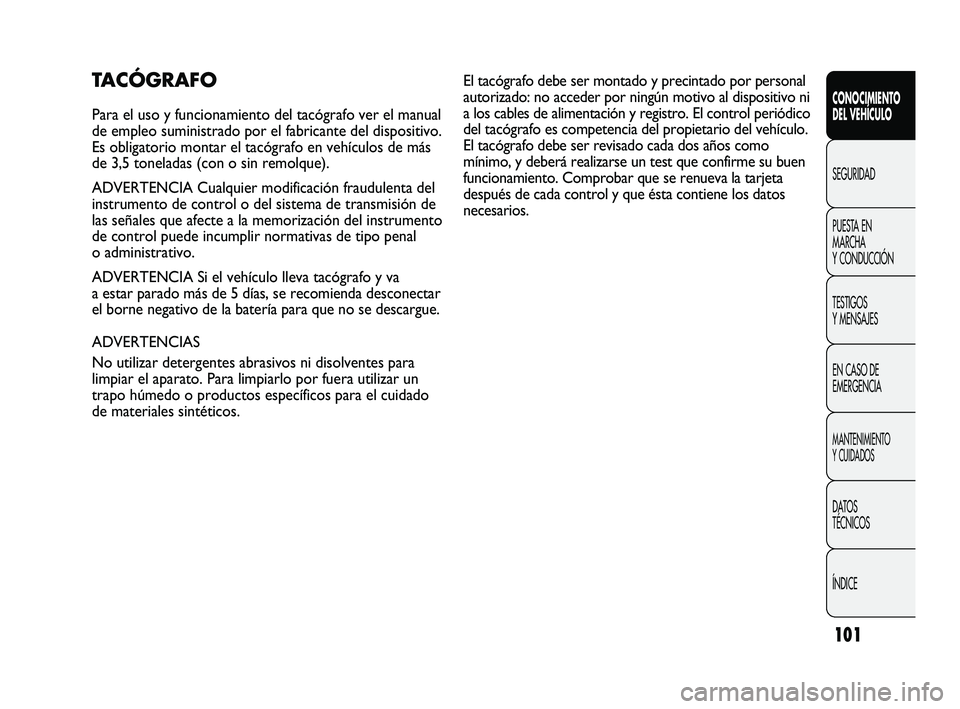

TACÓGRAFO
Para el uso y funcionamiento del tacógrafo ver el manual
de empleo suministrado por el fabricante del dispositivo.
Es obligatorio montar el tacógrafo en vehículos de más
de 3,5 toneladas (con o sin remolque).
ADVERTENCIA Cualquier modificación fraudulenta del
instrumento de control o del sistema de transmisión de
las señales que afecte a la memorización del instrumento
de control puede incumplir normativas de tipo penal
o administrativo.
ADVERTENCIA Si el vehículo lleva tacógrafo y va
a estar parado más de 5 días, se recomienda desconectar
el borne negativo de la batería para que no se descargue.
ADVERTENCIAS
No utilizar detergentes abrasivos ni disolventes para
limpiar el aparato. Para limpiarlo por fuera utilizar un
trapo húmedo o productos específicos para el cuidado
de materiales sintéticos.El tacógrafo debe ser montado y precintado por personal
autorizado: no acceder por ningún motivo al dispositivo ni
a los cables de alimentación y registro. El control periódico
del tacógrafo es competencia del propietario del vehículo.
El tacógrafo debe ser revisado cada dos años como
mínimo, y deberá realizarse un test que confirme su buen
funcionamiento. Comprobar que se renueva la tarjeta
después de cada control y que ésta contiene los datos
necesarios.
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 101

F0N0800mfig. 115102

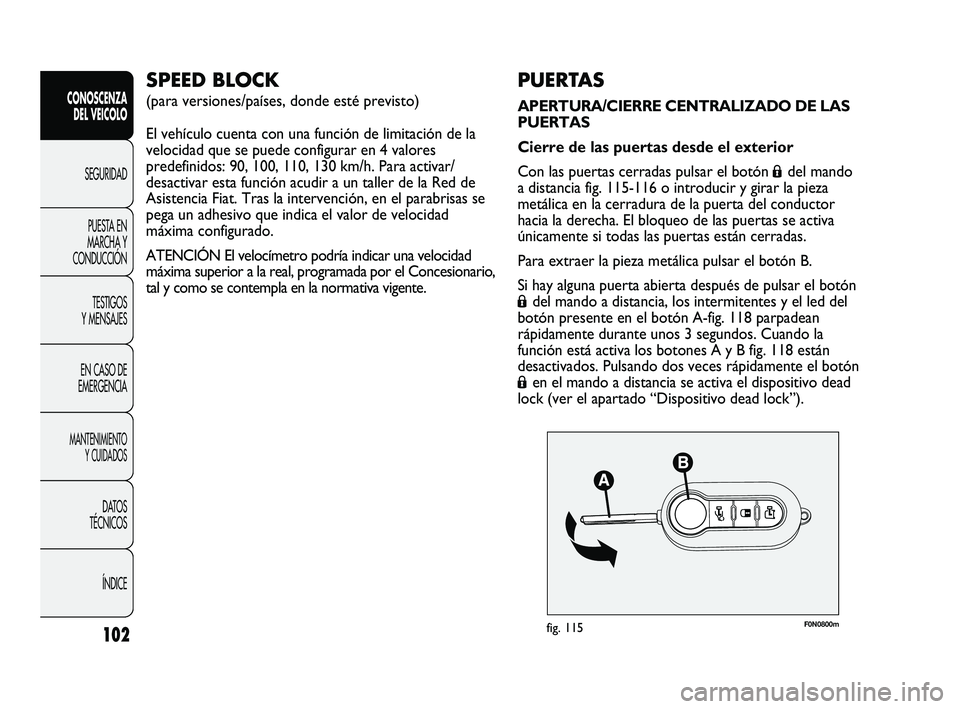

CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
PUERTAS
APERTURA/CIERRE CENTRALIZADO DE LAS
PUERTAS
Cierre de las puertas desde el exterior
Con las puertas cerradas pulsar el botón
Ádel mando
a distancia fig. 115-116 o introducir y girar la pieza
metálica en la cerradura de la puerta del conductor
hacia la derecha. El bloqueo de las puertas se activa
únicamente si todas las puertas están cerradas.
Para extraer la pieza metálica pulsar el botón B.
Si hay alguna puerta abierta después de pulsar el botón
Ádel mando a distancia, los intermitentes y el led del
botón presente en el botón A-fig. 118 parpadean
rápidamente durante unos 3 segundos. Cuando la
función está activa los botones A y B fig. 118 están
desactivados. Pulsando dos veces rápidamente el botón
Áen el mando a distancia se activa el dispositivo dead
lock (ver el apartado “Dispositivo dead lock”).
SPEED BLOCK
(para versiones/países, donde esté previsto)
El vehículo cuenta con una función de limitación de la
velocidad que se puede configurar en 4 valores
predefinidos: 90, 100, 110, 130 km/h. Para activar/
desactivar esta función acudir a un taller de la Red de
Asistencia Fiat. Tras la intervención, en el parabrisas se
pega un adhesivo que indica el valor de velocidad
máxima configurado.
ATENCIÓN El velocímetro podría indicar una velocidad
máxima superior a la real, programada por el Concesionario,
tal y como se contempla en la normativa vigente.
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 102

103

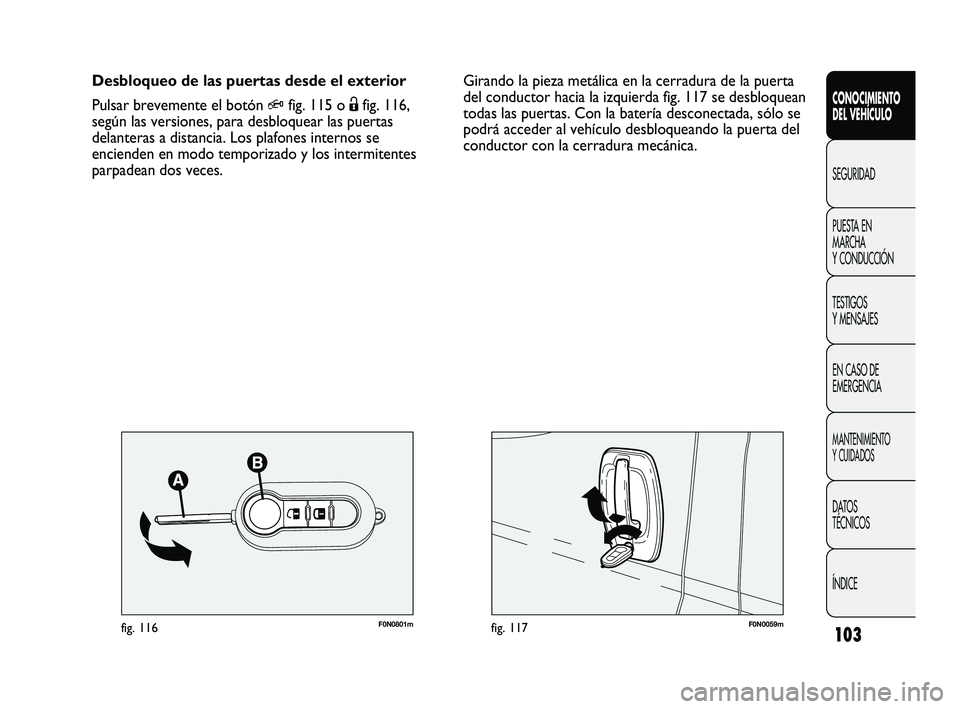

F0N0059mfig. 117F0N0801mfig. 116
Girando la pieza metálica en la cerradura de la puerta
del conductor hacia la izquierda fig. 117 se desbloquean
todas las puertas. Con la batería desconectada, sólo se
podrá acceder al vehículo desbloqueando la puerta del
conductor con la cerradura mecánica. Desbloqueo de las puertas desde el exterior
Pulsar brevemente el botón
Qfig. 115 o Ëfig. 116,
según las versiones, para desbloquear las puertas
delanteras a distancia. Los plafones internos se
encienden en modo temporizado y los intermitentes
parpadean dos veces. CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 103

104

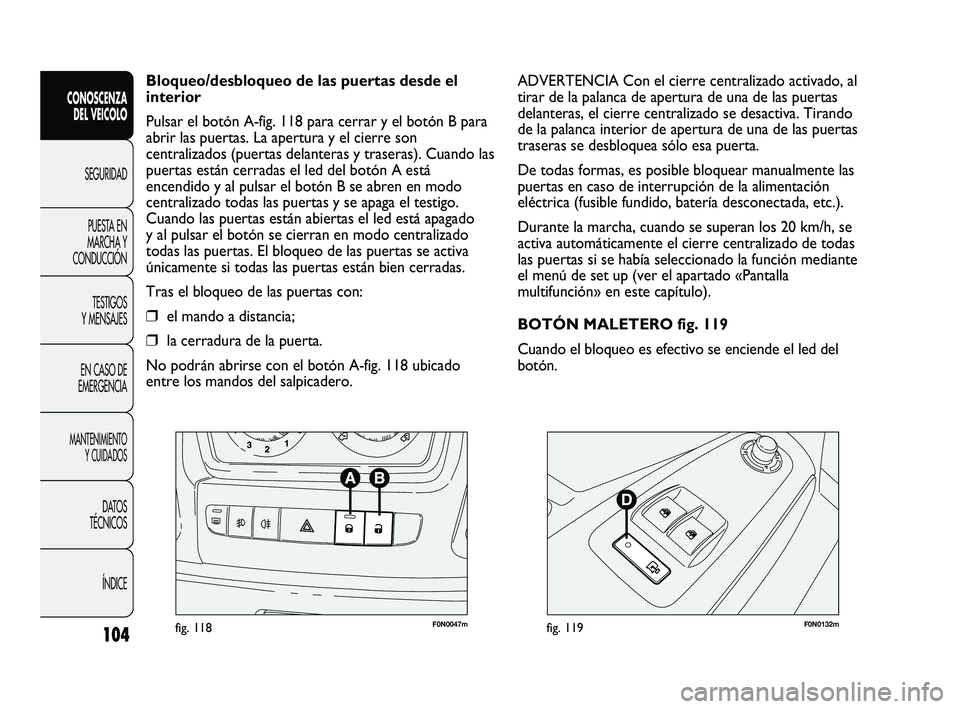

CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
F0N0047mfig. 118F0N0132mfig. 119
ADVERTENCIA Con el cierre centralizado activado, al
tirar de la palanca de apertura de una de las puertas
delanteras, el cierre centralizado se desactiva. Tirando
de la palanca interior de apertura de una de las puertas
traseras se desbloquea sólo esa puerta.
De todas formas, es posible bloquear manualmente las
puertas en caso de interrupción de la alimentación
eléctrica (fusible fundido, batería desconectada, etc.).
Durante la marcha, cuando se superan los 20 km/h, se
activa automáticamente el cierre centralizado de todas
las puertas si se había seleccionado la función mediante
el menú de set up (ver el apartado «Pantalla
multifunción» en este capítulo).
BOTÓN MALETERO fig. 119
Cuando el bloqueo es efectivo se enciende el led del
botón. Bloqueo/desbloqueo de las puertas desde el
interior
Pulsar el botón A-fig. 118 para cerrar y el botón B para
abrir las puertas. La apertura y el cierre son
centralizados (puertas delanteras y traseras). Cuando las
puertas están cerradas el led del botón A está
encendido y al pulsar el botón B se abren en modo
centralizado todas las puertas y se apaga el testigo.
Cuando las puertas están abiertas el led está apagado
y al pulsar el botón se cierran en modo centralizado
todas las puertas. El bloqueo de las puertas se activa
únicamente si todas las puertas están bien cerradas.
Tras el bloqueo de las puertas con:
❒el mando a distancia;
❒la cerradura de la puerta.
No podrán abrirse con el botón A-fig. 118 ubicado
entre los mandos del salpicadero.
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 104

105

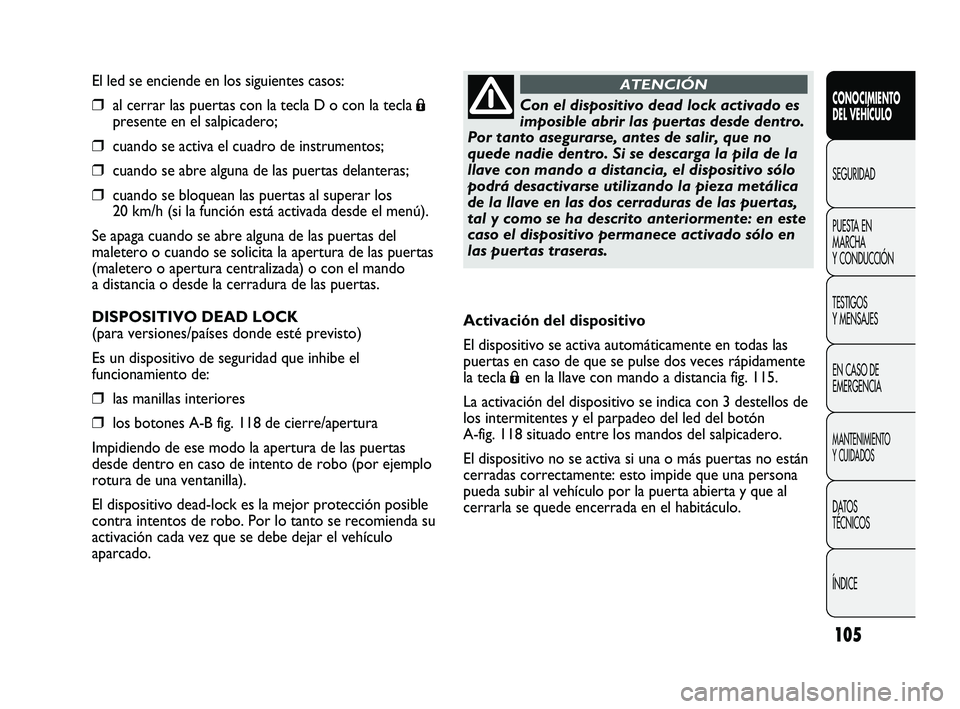

El led se enciende en los siguientes casos:
❒al cerrar las puertas con la tecla D o con la tecla Á
presente en el salpicadero;
❒cuando se activa el cuadro de instrumentos;
❒cuando se abre alguna de las puertas delanteras;
❒cuando se bloquean las puertas al superar los
20 km/h (si la función está activada desde el menú).
Se apaga cuando se abre alguna de las puertas del
maletero o cuando se solicita la apertura de las puertas
(maletero o apertura centralizada) o con el mando
a distancia o desde la cerradura de las puertas.
DISPOSITIVO DEAD LOCK
(para versiones/países donde esté previsto)
Es un dispositivo de seguridad que inhibe el
funcionamiento de:
❒las manillas interiores
❒los botones A-B fig. 118 de cierre/apertura
Impidiendo de ese modo la apertura de las puertas
desde dentro en caso de intento de robo (por ejemplo
rotura de una ventanilla).
El dispositivo dead-lock es la mejor protección posible
contra intentos de robo. Por lo tanto se recomienda su
activación cada vez que se debe dejar el vehículo
aparcado.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
Con el dispositivo dead lock activado es
imposible abrir las puertas desde dentro.
Por tanto asegurarse, antes de salir, que no
quede nadie dentro. Si se descarga la pila de la
llave con mando a distancia, el dispositivo sólo
podrá desactivarse utilizando la pieza metálica
de la llave en las dos cerraduras de las puertas,
tal y como se ha descrito anteriormente: en este
caso el dispositivo permanece activado sólo en
las puertas traseras.
ATENCIÓN
Activación del dispositivo
El dispositivo se activa automáticamente en todas las
puertas en caso de que se pulse dos veces rápidamente
la tecla
Áen la llave con mando a distancia fig. 115.
La activación del dispositivo se indica con 3 destellos de
los intermitentes y el parpadeo del led del botón
A-fig. 118 situado entre los mandos del salpicadero.
El dispositivo no se activa si una o más puertas no están
cerradas correctamente: esto impide que una persona
pueda subir al vehículo por la puerta abierta y que al
cerrarla se quede encerrada en el habitáculo.
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 105

Para abrir la puerta lateral corredera subir la manilla A
y acompañar la puerta mientras se abre.
La puerta lateral corredera está dotada de un retén que
la detiene en el tope de apertura. Para cerrarla empujar
la manilla exterior A (o la correspondiente interior)
hasta cerrarla.
Asegurarse de que cada vez la puerta esté
correctamente enganchada al dispositivo de
mantenimiento de apertura total de la puerta.
VENTANILLA LATERAL CORREDERA fig. 121
(para versiones/países donde esté previsto)
Para abrir pulsar las dos manillas B y deslizar la
ventanilla.
Al soltar las dos manillas de apertura la ventanilla
corredera se puede detener en posiciones intermedias.
106

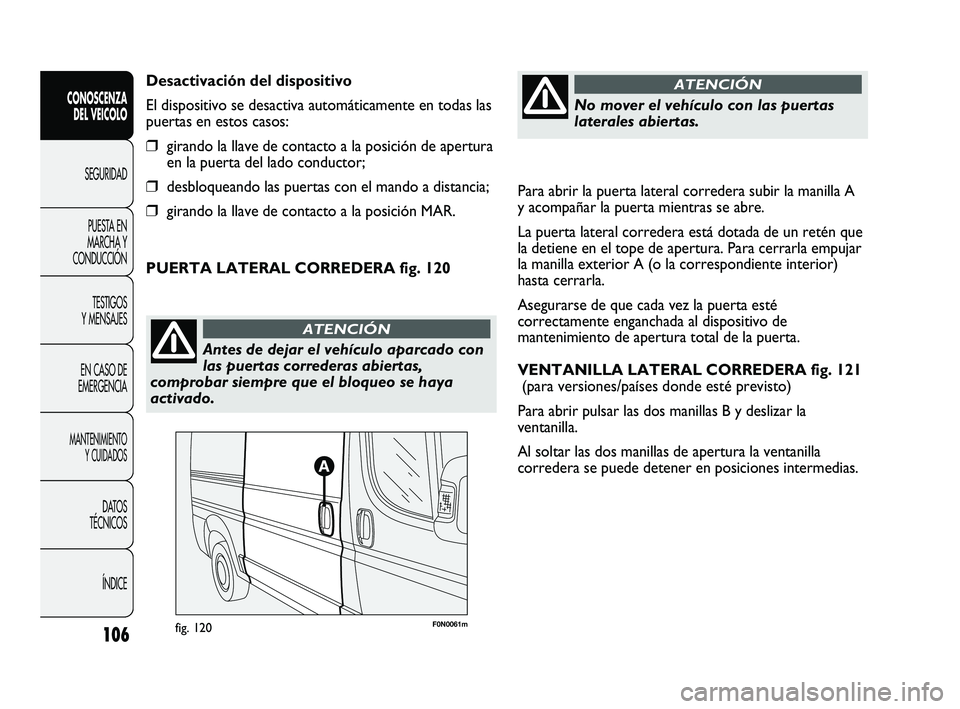

CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
Desactivación del dispositivo
El dispositivo se desactiva automáticamente en todas las
puertas en estos casos:
❒girando la llave de contacto a la posición de apertura
en la puerta del lado conductor;
❒desbloqueando las puertas con el mando a distancia;
❒girando la llave de contacto a la posición MAR.
Antes de dejar el vehículo aparcado con
las puertas correderas abiertas,
comprobar siempre que el bloqueo se haya
activado.
ATENCIÓN
No mover el vehículo con las puertas
laterales abiertas.
ATENCIÓN
PUERTA LATERAL CORREDERA fig. 120
F0N0061mfig. 120
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 106

107

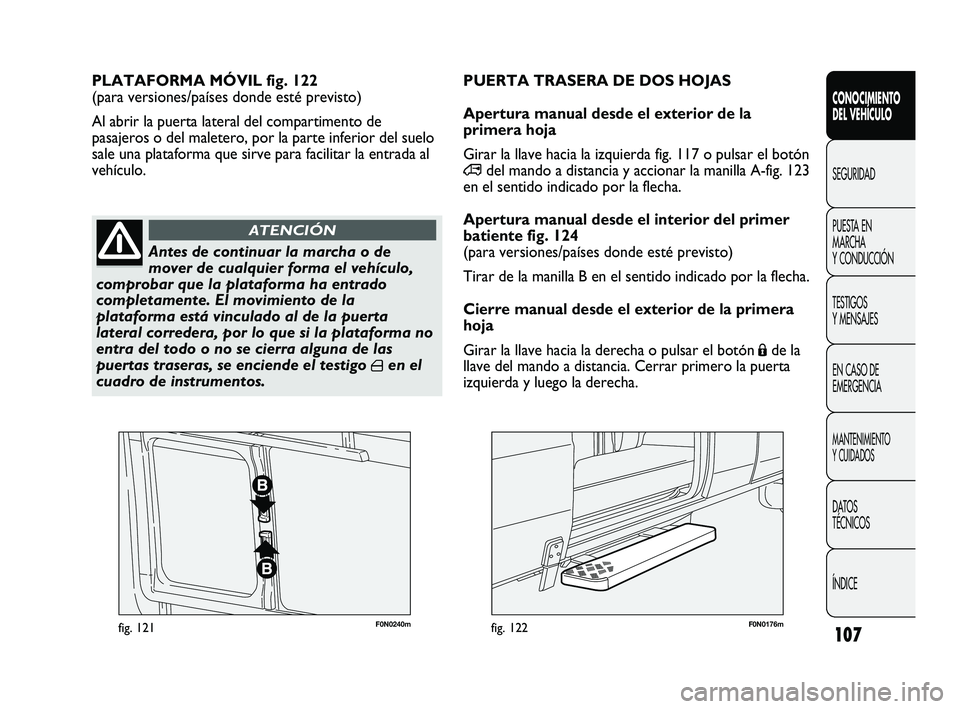

F0N0240mfig. 121F0N0176mfig. 122
PLATAFORMA MÓVIL fig. 122
(para versiones/países donde esté previsto)
Al abrir la puerta lateral del compartimento de
pasajeros o del maletero, por la parte inferior del suelo
sale una plataforma que sirve para facilitar la entrada al
vehículo.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
Antes de continuar la marcha o de
mover de cualquier forma el vehículo,
comprobar que la plataforma ha entrado
completamente. El movimiento de la
plataforma está vinculado al de la puerta
lateral corredera, por lo que si la plataforma no
entra del todo o no se cierra alguna de las
puertas traseras, se enciende el testigo
´en el
cuadro de instrumentos.
ATENCIÓN
PUERTA TRASERA DE DOS HOJAS
Apertura manual desde el exterior de la
primera hoja
Girar la llave hacia la izquierda fig. 117 o pulsar el botón
∞del mando a distancia y accionar la manilla A-fig. 123
en el sentido indicado por la flecha.
Apertura manual desde el interior del primer
batiente fig. 124
(para versiones/países donde esté previsto)
Tirar de la manilla B en el sentido indicado por la flecha.
Cierre manual desde el exterior de la primera
hoja
Girar la llave hacia la derecha o pulsar el botón
Áde la
llave del mando a distancia. Cerrar primero la puerta
izquierda y luego la derecha.
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 107

108
CONOSCENZA
DEL VEICOLO
SEGURIDAD
PUESTA EN
MARCHA Y
CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE

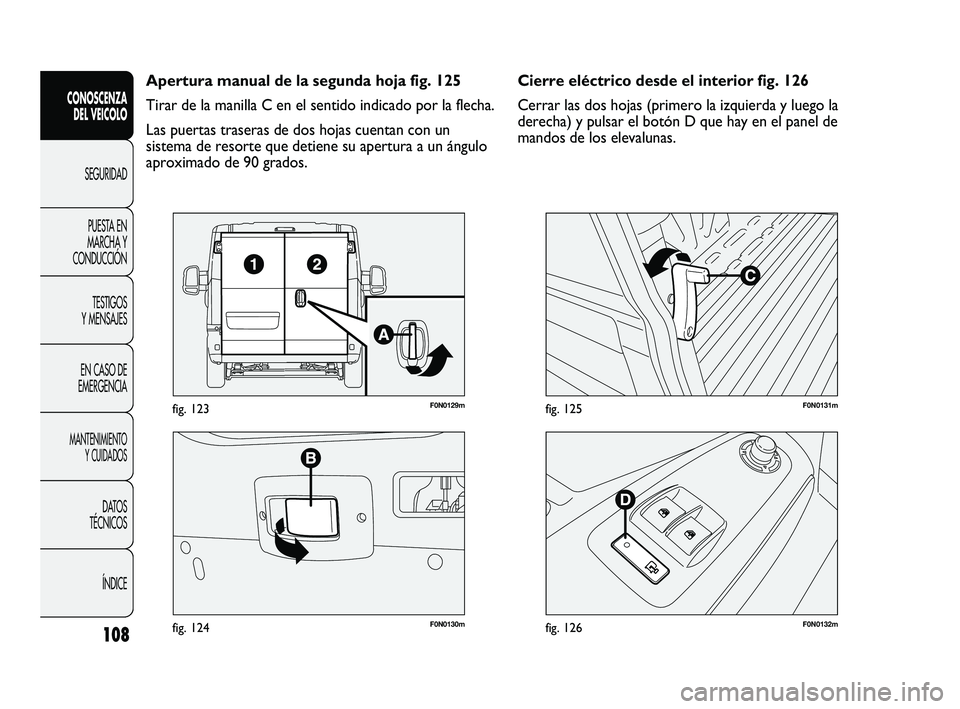

F0N0130mfig. 124
F0N0129mfig. 123
F0N0132mfig. 126
F0N0131mfig. 125
Cierre eléctrico desde el interior fig. 126
Cerrar las dos hojas (primero la izquierda y luego la
derecha) y pulsar el botón D que hay en el panel de
mandos de los elevalunas. Apertura manual de la segunda hoja fig. 125
Tirar de la manilla C en el sentido indicado por la flecha.
Las puertas traseras de dos hojas cuentan con un
sistema de resorte que detiene su apertura a un ángulo
aproximado de 90 grados.
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 108

109
F0N0188mfig. 127F0N0062mfig. 128

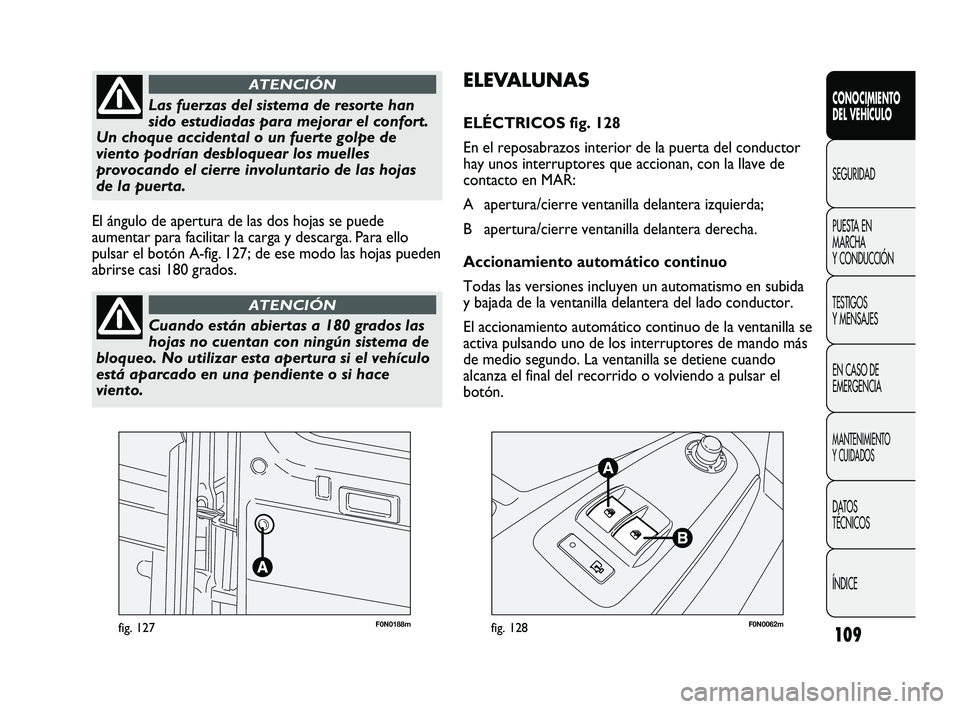

ELEVALUNAS
ELÉCTRICOS fig. 128
En el reposabrazos interior de la puerta del conductor
hay unos interruptores que accionan, con la llave de
contacto en MAR:
A apertura/cierre ventanilla delantera izquierda;
B apertura/cierre ventanilla delantera derecha.
Accionamiento automático continuo
Todas las versiones incluyen un automatismo en subida
y bajada de la ventanilla delantera del lado conductor.
El accionamiento automático continuo de la ventanilla se
activa pulsando uno de los interruptores de mando más
de medio segundo. La ventanilla se detiene cuando
alcanza el final del recorrido o volviendo a pulsar el
botón. El ángulo de apertura de las dos hojas se puede
aumentar para facilitar la carga y descarga. Para ello
pulsar el botón A-fig. 127; de ese modo las hojas pueden
abrirse casi 180 grados.
CONOCIMIENTO
DEL VEHÍCULO
SEGURIDAD
PUESTA EN
MARCHA
Y CONDUCCIÓN
TESTIGOS
Y MENSAJES
EN CASO DE
EMERGENCIA
MANTENIMIENTO
Y CUIDADOS
DATOS
TÉCNICOS
ÍNDICE
Las fuerzas del sistema de resorte han
sido estudiadas para mejorar el confort.
Un choque accidental o un fuerte golpe de
viento podrían desbloquear los muelles
provocando el cierre involuntario de las hojas
de la puerta.
ATENCIÓN
Cuando están abiertas a 180 grados las
hojas no cuentan con ningún sistema de
bloqueo. No utilizar esta apertura si el vehículo
está aparcado en una pendiente o si hace
viento.
ATENCIÓN
037-128 DUCATO LUM ES 7ed 6/23/10 2:22 PM Strona 109
