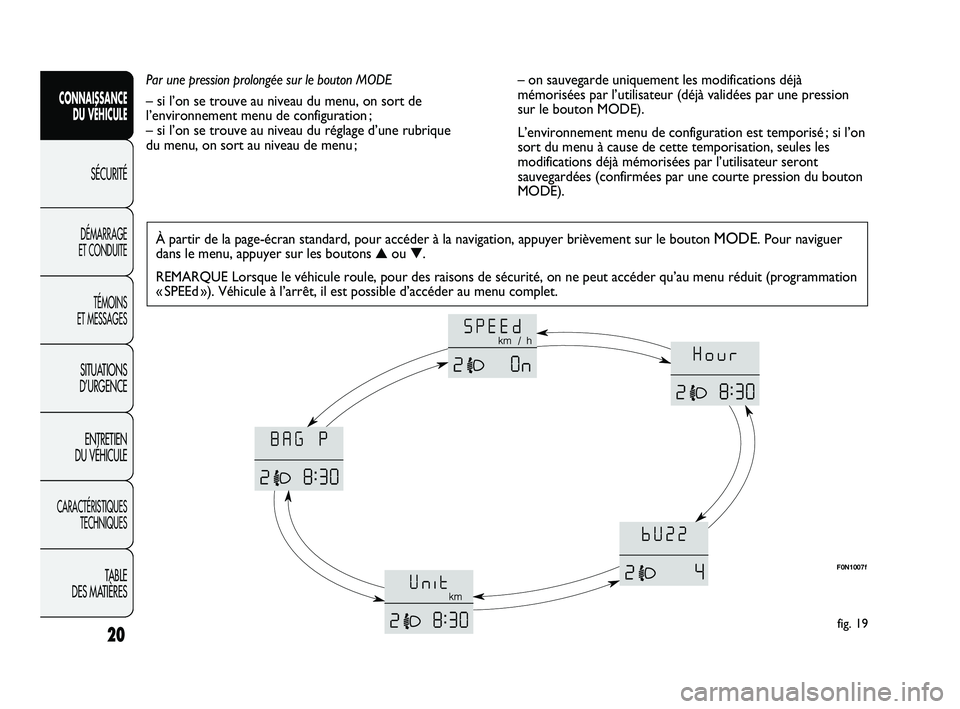

À partir de la page-écran standard, pour accéder à la navigation, appuyer brièvement sur le bouton MODE. Pour naviguer
dans le menu, appuyer sur les boutons ▲ou ▼.
REMARQUE Lorsque le véhicule roule, pour des raisons de sécurité, on ne peut accéder qu’au menu réduit (programmation
« SPEEd »). Véhicule à l’arrêt, il est possible d’accéder au menu complet.
fig. 19
F0N1007f
Par une pression prolongée sur le bouton MODE
– si l’on se trouve au niveau du menu, on sort de
l’environnement menu de configuration ;
– si l’on se trouve au niveau du réglage d’une rubrique
du menu, on sort au niveau de menu ;– on sauvegarde uniquement les modifications déjà
mémorisées par l’utilisateur (déjà validées par une pression
sur le bouton MODE).
L’environnement menu de configuration est temporisé ; si l’on
sort du menu à cause de cette temporisation, seules les
modifications déjà mémorisées par l’utilisateur seront
sauvegardées (confirmées par une courte pression du bouton
MODE).
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 20
Page 22 of 286
21
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

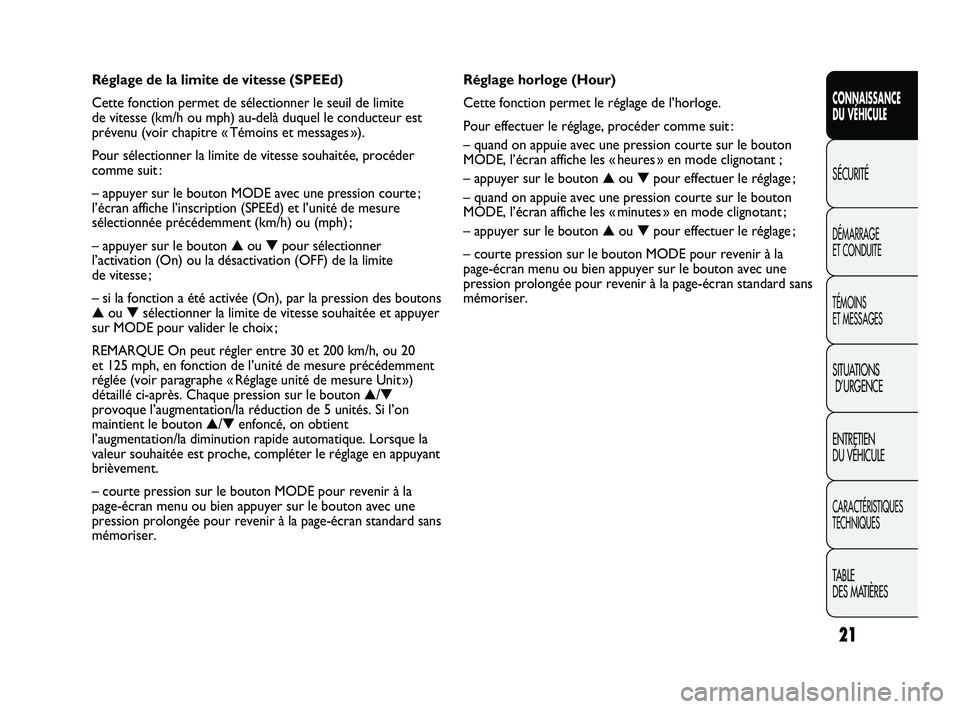

Réglage horloge (Hour)
Cette fonction permet le réglage de l’horloge.
Pour effectuer le réglage, procéder comme suit :
– quand on appuie avec une pression courte sur le bouton
MODE, l’écran affiche les « heures » en mode clignotant ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– quand on appuie avec une pression courte sur le bouton
MODE, l’écran affiche les « minutes » en mode clignotant ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser. Réglage de la limite de vitesse (SPEEd)
Cette fonction permet de sélectionner le seuil de limite
de vitesse (km/h ou mph) au-delà duquel le conducteur est
prévenu (voir chapitre « Témoins et messages »).
Pour sélectionner la limite de vitesse souhaitée, procéder
comme suit :
– appuyer sur le bouton MODE avec une pression courte ;
l’écran affiche l’inscription (SPEEd) et l’unité de mesure
sélectionnée précédemment (km/h) ou (mph) ;
– appuyer sur le bouton▲ou ▼pour sélectionner
l’activation (On) ou la désactivation (OFF) de la limite
de vitesse ;
– si la fonction a été activée (On), par la pression des boutons
▲ou ▼sélectionner la limite de vitesse souhaitée et appuyer
sur MODE pour valider le choix ;
REMARQUE On peut régler entre 30 et 200 km/h, ou 20
et 125 mph, en fonction de l’unité de mesure précédemment
réglée (voir paragraphe « Réglage unité de mesure Unit »)
détaillé ci-après. Chaque pression sur le bouton ▲/▼
provoque l’augmentation/la réduction de 5 unités. Si l’on
maintient le bouton ▲/▼enfoncé, on obtient
l’augmentation/la diminution rapide automatique. Lorsque la
valeur souhaitée est proche, compléter le réglage en appuyant
brièvement.
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser.
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 21
Page 23 of 286

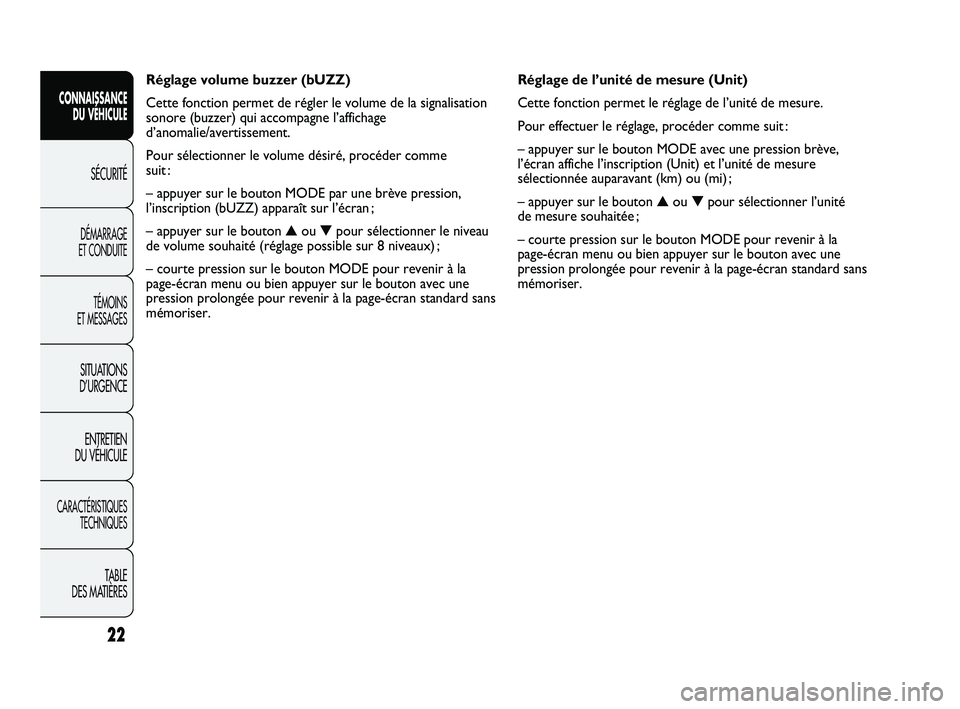

Réglage de l’unité de mesure (Unit)
Cette fonction permet le réglage de l’unité de mesure.
Pour effectuer le réglage, procéder comme suit :
– appuyer sur le bouton MODE avec une pression brève,
l’écran affiche l’inscription (Unit) et l’unité de mesure
sélectionnée auparavant (km) ou (mi) ;
– appuyer sur le bouton ▲ou ▼pour sélectionner l’unité
de mesure souhaitée ;
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser. Réglage volume buzzer (bUZZ)
Cette fonction permet de régler le volume de la signalisation
sonore (buzzer) qui accompagne l’affichage
d’anomalie/avertissement.
Pour sélectionner le volume désiré, procéder comme
suit :
– appuyer sur le bouton MODE par une brève pression,
l’inscription (bUZZ) apparaît sur l’écran ;
– appuyer sur le bouton ▲ou ▼pour sélectionner le niveau
de volume souhaité (réglage possible sur 8 niveaux) ;
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser.
22
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 22
Page 24 of 286
23
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

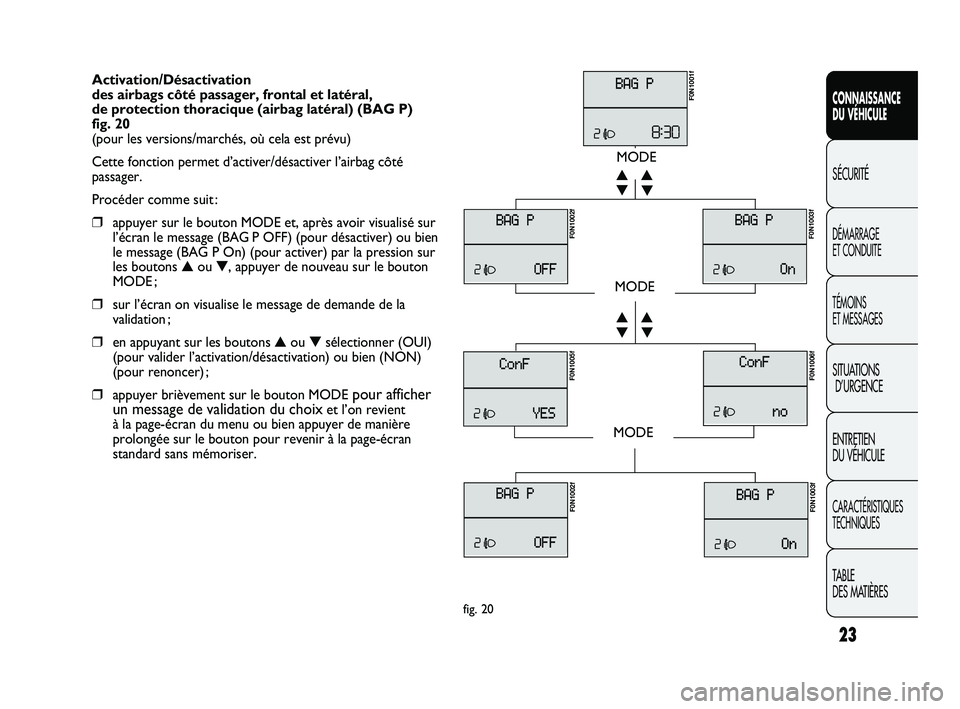

Activation/Désactivation
des airbags côté passager, frontal et latéral,
de protection thoracique (airbag latéral) (BAG P)
fig. 20
(pour les versions/marchés, où cela est prévu)
Cette fonction permet d’activer/désactiver l’airbag côté
passager.
Procéder comme suit :
❒appuyer sur le bouton MODE et, après avoir visualisé sur
l’écran le message (BAG P OFF) (pour désactiver) ou bien
le message (BAG P On) (pour activer) par la pression sur
les boutons ▲ou ▼, appuyer de nouveau sur le bouton
MODE ;
❒sur l’écran on visualise le message de demande de la
validation ;
❒en appuyant sur les boutons ▲ou ▼sélectionner (OUI)
(pour valider l’activation/désactivation) ou bien (NON)
(pour renoncer) ;
❒appuyer brièvement sur le bouton MODEpour afficher
un message de validation du choixet l’on revient
à la page-écran du menu ou bien appuyer de manière
prolongée sur le bouton pour revenir à la page-écran
standard sans mémoriser.
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1001f
F0N1003fF0N1002f F0N1005f
F0N1006f F0N1002f
F0N1003f
fig. 20
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 23
Page 25 of 286
F0N0018mfig. 21F0N0017mfig. 22
REMARQUE À l’ouverture d’une porte avant, l’écran s’active
en affichant pendant quelques secondes l’heure et les
kilomètres, ou bien les miles parcourus.
BOUTONS DE COMMANDE fig. 22
▲Pour faire défiler la page-écran et les options
correspondantes vers le haut ou pour augmenter la valeur
affichée.
MODEPression brève pour accéder au menu et/ou passer
à la page-écran suivante ou bien valider le choix
désiré.
Pression prolongée pour revenir à la page-écran
standard.
▼Pour faire défiler la page-écran et les options
correspondantes vers le bas ou pour diminuer la valeur
affichée.
REMARQUE Les boutons ▲et ▼activent des fonctions
différentes selon les situations suivantes :
ÉCRAN MULTIFONCTION
(pour les versions/marchés, où cela est prévu)
L’écran multifonction affiche les informations utiles
et nécessaires pendant la conduite.

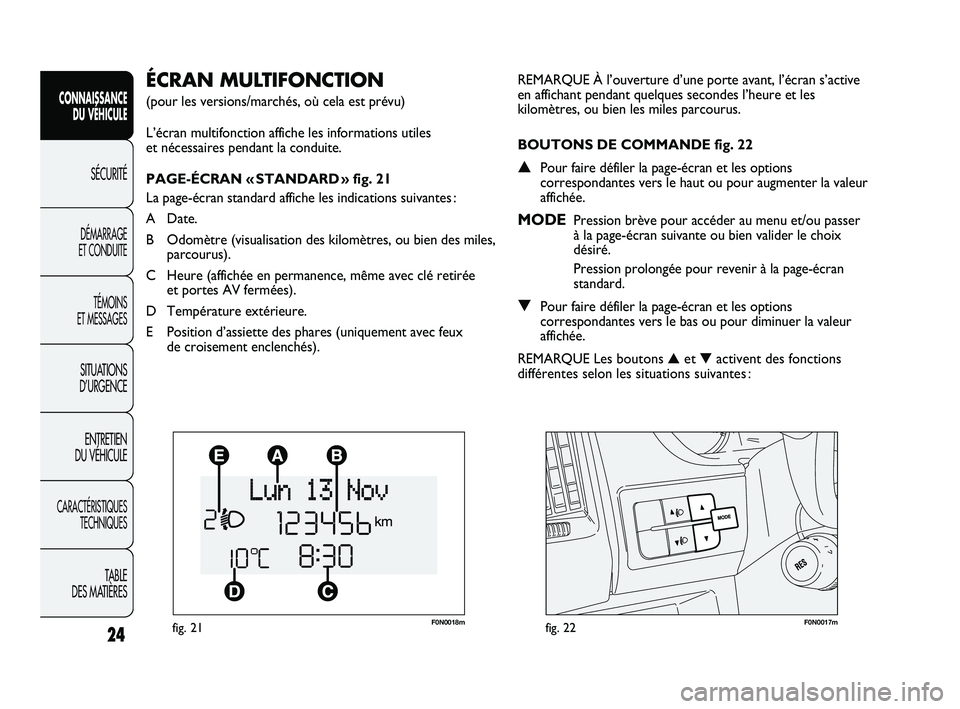

PAGE-ÉCRAN « STANDARD » fig. 21
La page-écran standard affiche les indications suivantes :
A Date.
B Odomètre (visualisation des kilomètres, ou bien des miles,
parcourus).
C Heure (affichée en permanence, même avec clé retirée
et portes AV fermées).
D Température extérieure.
E Position d’assiette des phares (uniquement avec feux
de croisement enclenchés).
24
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 24
Page 26 of 286
25
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES

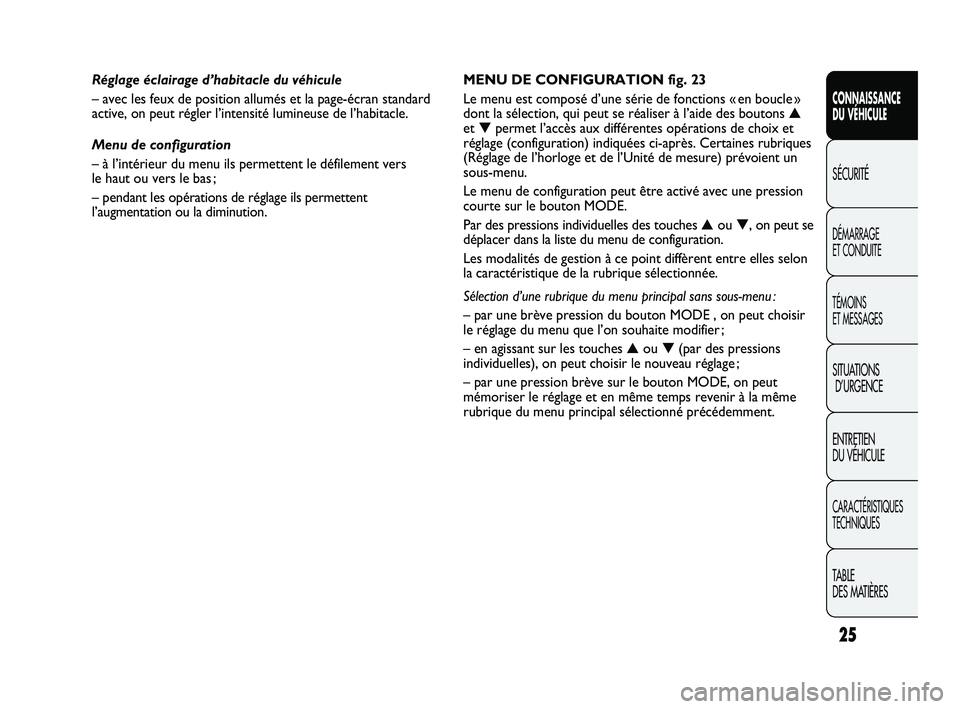

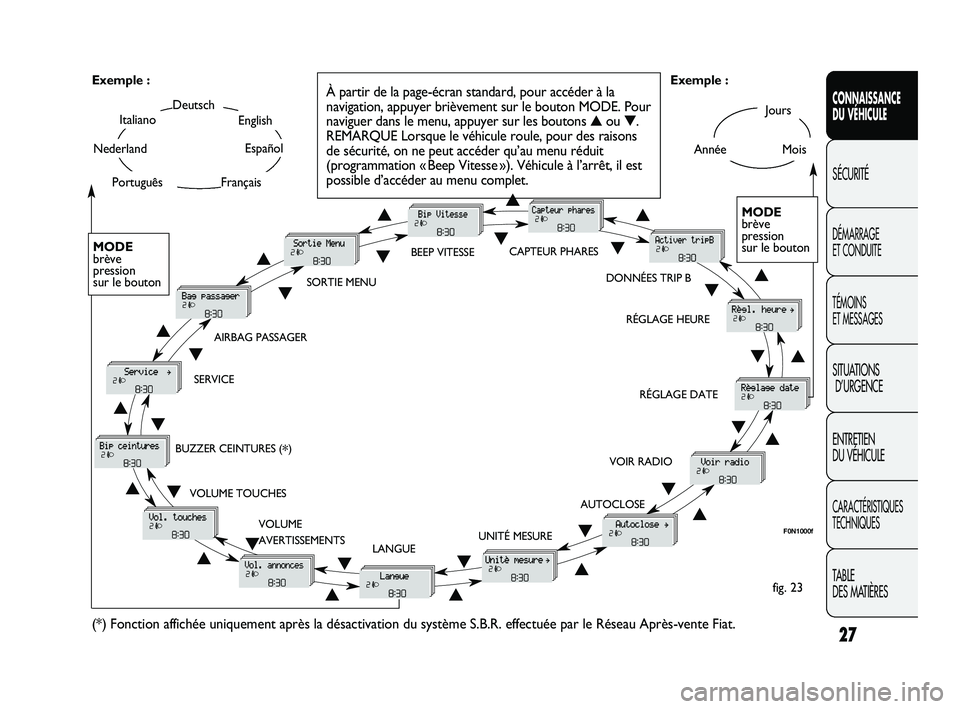

MENU DE CONFIGURATION fig. 23
Le menu est composé d’une série de fonctions « en boucle »
dont la sélection, qui peut se réaliser à l’aide des boutons ▲
et ▼permet l’accès aux différentes opérations de choix et
réglage (configuration) indiquées ci-après. Certaines rubriques
(Réglage de l’horloge et de l’Unité de mesure) prévoient un
sous-menu.
Le menu de configuration peut être activé avec une pression
courte sur le bouton MODE.
Par des pressions individuelles des touches ▲ou ▼, on peut se
déplacer dans la liste du menu de configuration.
Les modalités de gestion à ce point diffèrent entre elles selon
la caractéristique de la rubrique sélectionnée.
Sélection d’une rubrique du menu principal sans sous-menu :
– par une brève pression du bouton MODE , on peut choisir
le réglage du menu que l’on souhaite modifier ;
– en agissant sur les touches ▲ou ▼(par des pressions
individuelles), on peut choisir le nouveau réglage ;
– par une pression brève sur le bouton MODE, on peut
mémoriser le réglage et en même temps revenir à la même
rubrique du menu principal sélectionné précédemment. Réglage éclairage d’habitacle du véhicule
– avec les feux de position allumés et la page-écran standard
active, on peut régler l’intensité lumineuse de l’habitacle.
Menu de configuration
– à l’intérieur du menu ils permettent le défilement vers
le haut ou vers le bas ;
– pendant les opérations de réglage ils permettent
l’augmentation ou la diminution.
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 25
Page 27 of 286

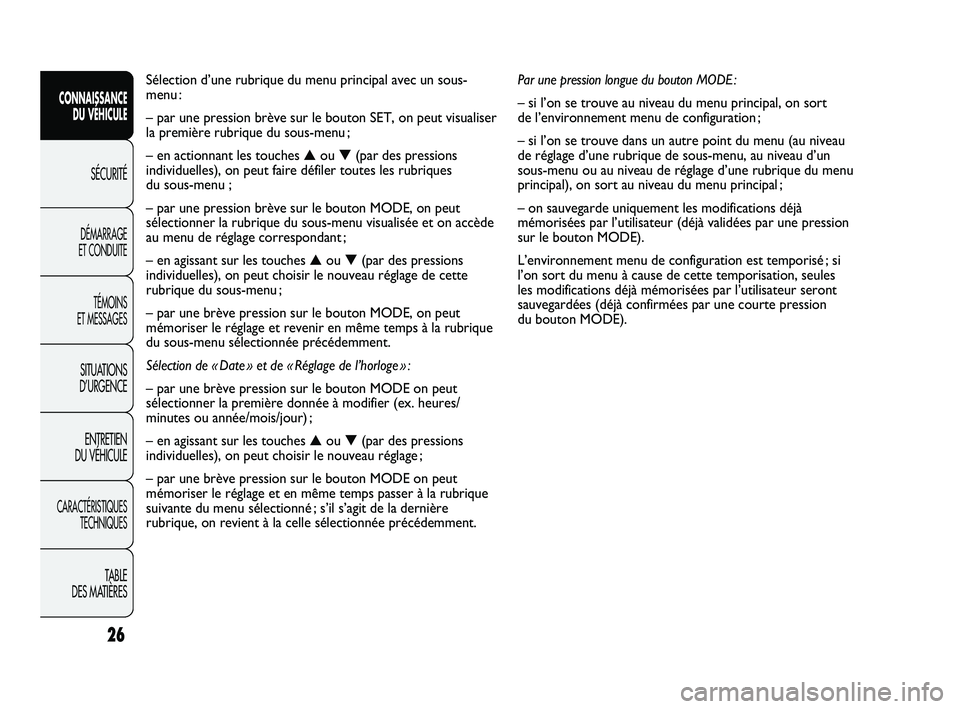

Par une pression longue du bouton MODE :
– si l’on se trouve au niveau du menu principal, on sort
de l’environnement menu de configuration ;
– si l’on se trouve dans un autre point du menu (au niveau
de réglage d’une rubrique de sous-menu, au niveau d’un
sous-menu ou au niveau de réglage d’une rubrique du menu
principal), on sort au niveau du menu principal ;
– on sauvegarde uniquement les modifications déjà
mémorisées par l’utilisateur (déjà validées par une pression
sur le bouton MODE).
L’environnement menu de configuration est temporisé ; si
l’on sort du menu à cause de cette temporisation, seules
les modifications déjà mémorisées par l’utilisateur seront
sauvegardées (déjà confirmées par une courte pression
du bouton MODE). Sélection d’une rubrique du menu principal avec un sous-
menu :
– par une pression brève sur le bouton SET, on peut visualiser
la première rubrique du sous-menu ;
– en actionnant les touches ▲ou ▼(par des pressions
individuelles), on peut faire défiler toutes les rubriques
du sous-menu ;
– par une pression brève sur le bouton MODE, on peut
sélectionner la rubrique du sous-menu visualisée et on accède
au menu de réglage correspondant ;
– en agissant sur les touches ▲ou ▼(par des pressions
individuelles), on peut choisir le nouveau réglage de cette
rubrique du sous-menu ;
– par une brève pression sur le bouton MODE, on peut
mémoriser le réglage et revenir en même temps à la rubrique
du sous-menu sélectionnée précédemment.
Sélection de « Date » et de « Réglage de l’horloge » :
– par une brève pression sur le bouton MODE on peut
sélectionner la première donnée à modifier (ex. heures/
minutes ou année/mois/jour) ;
– en agissant sur les touches ▲ou ▼(par des pressions
individuelles), on peut choisir le nouveau réglage ;
– par une brève pression sur le bouton MODE on peut
mémoriser le réglage et en même temps passer à la rubrique
suivante du menu sélectionné ; s’il s’agit de la dernière
rubrique, on revient à la celle sélectionnée précédemment.
26
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 26
Page 28 of 286
27
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
Jours
AnnéeMois
Deutsch
Français
English
Español
Italiano
Nederland
Português Exemple :
fig. 23 Exemple :
À partir de la page-écran standard, pour accéder à la
navigation, appuyer brièvement sur le bouton MODE. Pour
naviguer dans le menu, appuyer sur les boutons ▲ou ▼.
REMARQUE Lorsque le véhicule roule, pour des raisons
de sécurité, on ne peut accéder qu’au menu réduit
(programmation « Beep Vitesse »). Véhicule à l’arrêt, il est
possible d’accéder au menu complet.
F0N1000f
MODE
brève
pression
sur le bouton
▲
▼
SORTIE MENUBEEP VITESSECAPTEUR PHARES
RÉGLAGE HEURE
RÉGLAGE DATE
VOIR RADIO
AUTOCLOSE
UNITÉ MESURE
LANGUE VOLUME
AVERTISSEMENTS VOLUME TOUCHES BUZZER CEINTURES (
*) SERVICEAIRBAG PASSAGER
(*) Fonction affichée uniquement après la désactivation du système S.B.R. effectuée par le Réseau Après-vente Fiat.
DONNÉES TRIP B
MODE
brève
pression
sur le bouton
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 27
Page 29 of 286
Si l’on désire annuler le réglage, procéder comme suit :
– brève pression sur la touche MODE, (On) clignote
à l’écran ;
– appuyer sur le bouton ▼, (Off) clignote à l’écran ;
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser.

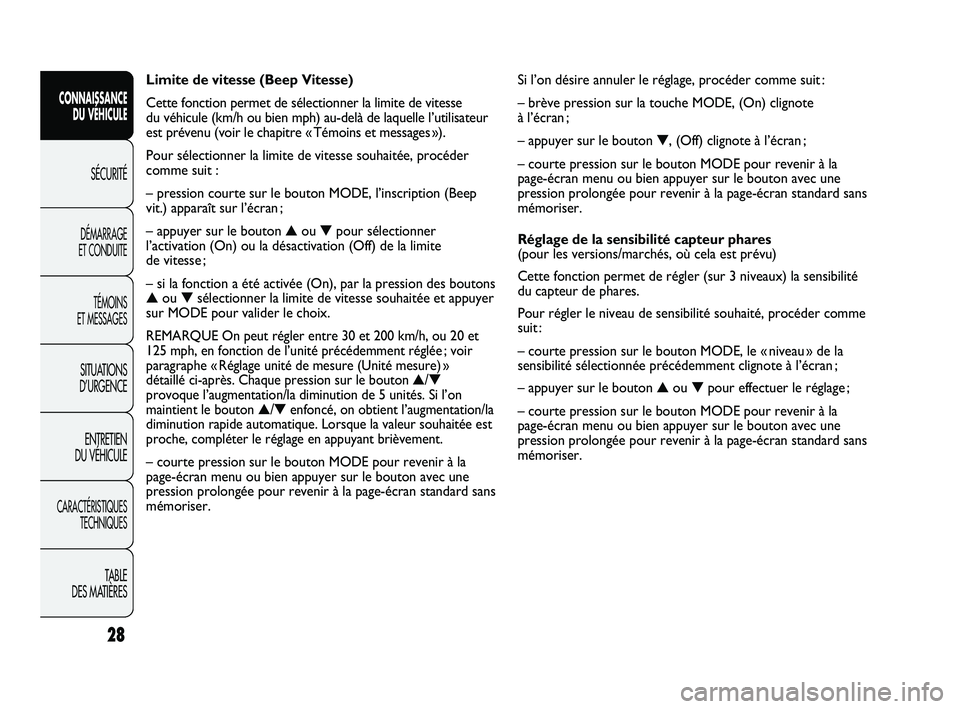

Réglage de la sensibilité capteur phares
(pour les versions/marchés, où cela est prévu)
Cette fonction permet de régler (sur 3 niveaux) la sensibilité
du capteur de phares.
Pour régler le niveau de sensibilité souhaité, procéder comme
suit :
– courte pression sur le bouton MODE, le « niveau » de la
sensibilité sélectionnée précédemment clignote à l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser. Limite de vitesse (Beep Vitesse)
Cette fonction permet de sélectionner la limite de vitesse
du véhicule (km/h ou bien mph) au-delà de laquelle l’utilisateur
est prévenu (voir le chapitre « Témoins et messages »).
Pour sélectionner la limite de vitesse souhaitée, procéder
comme suit :
– pression courte sur le bouton MODE, l’inscription (Beep
vit.) apparaît sur l’écran ;
– appuyer sur le bouton ▲ou ▼pour sélectionner
l’activation (On) ou la désactivation (Off) de la limite
de vitesse ;
– si la fonction a été activée (On), par la pression des boutons
▲ou ▼sélectionner la limite de vitesse souhaitée et appuyer
sur MODE pour valider le choix.
REMARQUE
On peut régler entre 30 et 200 km/h, ou 20 et
125 mph, en fonction de l’unité précédemment réglée ; voir
paragraphe « Réglage unité de mesure (Unité mesure) »
détaillé ci-après. Chaque pression sur le bouton
▲/▼provoque l’augmentation/la diminution de 5 unités. Si l’on
maintient le bouton ▲/▼enfoncé, on obtient l’augmentation/la
diminution rapide automatique. Lorsque la valeur souhaitée est
proche, compléter le réglage en appuyant brièvement.
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser.
28
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 28
Page 30 of 286
29
CONNAISSANCE
DU VÉHICULE
SÉCURITÉ
DÉMARRAGE
ET CONDUITE
TÉMOINS
ET MESSAGES
SITUATIONS
D’URGENCE
ENTRETIEN
DU VÉHICULE
CARACTÉRISTIQUES
TECHNIQUES
TABLE
DES MATIÈRES
– après avoir sélectionné le sous-menu que l’on désire
modifier, appuyer par une brève pression sur le bouton
MODE ;
– si l’on a accédé au sous-menu « Heure »: en appuyant par une
brève pression sur le bouton MENU, les « heures » clignotent
sur l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– quand on appuie avec une pression courte sur le bouton
MODE, l’écran affiche les « minutes » en mode clignotant ;
– appuyer sur le bouton ▲ou ▼pour effectuer le réglage ;
– si l’on a accédé au sous-menu « Format » :en appuyant par une
brève pression sur le bouton MODE, le mode de visualisation
clignote sur l’écran ;
– appuyer sur le bouton ▲ou ▼pour effectuer la sélection
en mode « 24h » ou « 12h ».
Une fois effectué le réglage, appuyer brièvement sur le bouton
MODE pour revenir à la page-écran du sous-menu ou bien
appuyer de manière prolongée pour revenir à la page-écran
menu principal sans mémoriser.
– appuyer à nouveau sur le bouton MODE de manière
prolongée pour revenir à la page-écran standard ou au menu

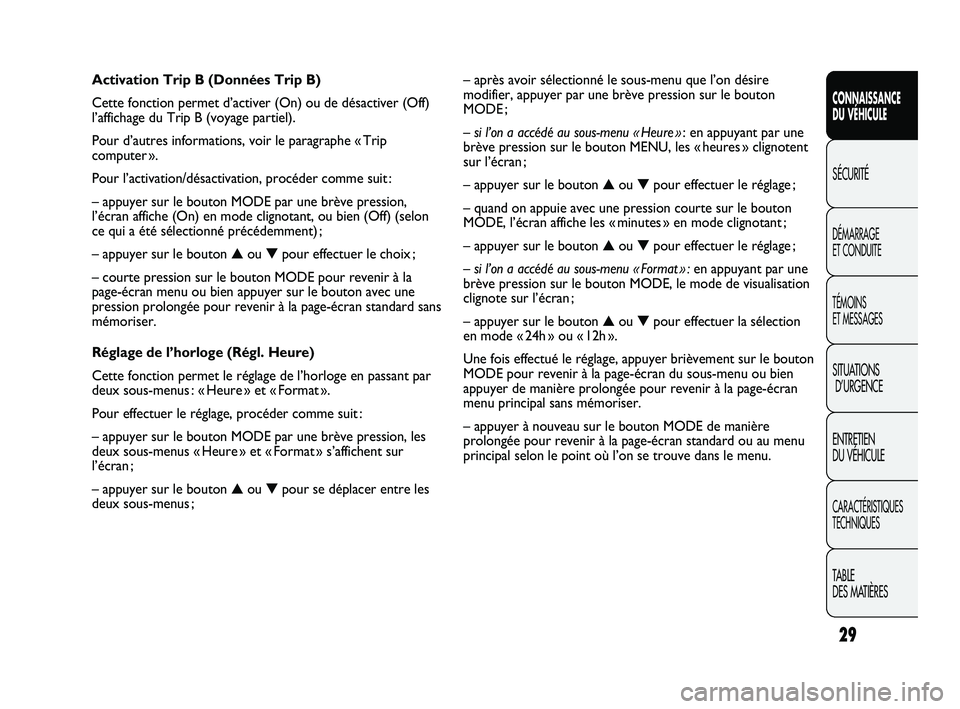

principal selon le point où l’on se trouve dans le menu. Activation Trip B (Données Trip B)
Cette fonction permet d’activer (On) ou de désactiver (Off)
l’affichage du Trip B (voyage partiel).
Pour d’autres informations, voir le paragraphe « Trip
computer ».
Pour l’activation/désactivation, procéder comme suit :
– appuyer sur le bouton MODE par une brève pression,
l’écran affiche (On) en mode clignotant, ou bien (Off) (selon
ce qui a été sélectionné précédemment) ;
– appuyer sur le bouton ▲ou ▼pour effectuer le choix ;
– courte pression sur le bouton MODE pour revenir à la
page-écran menu ou bien appuyer sur le bouton avec une
pression prolongée pour revenir à la page-écran standard sans
mémoriser.
Réglage de l’horloge (Régl. Heure)
Cette fonction permet le réglage de l’horloge en passant par
deux sous-menus : « Heure » et « Format ».
Pour effectuer le réglage, procéder comme suit :
– appuyer sur le bouton MODE par une brève pression, les
deux sous-menus « Heure » et « Format » s’affichent sur
l’écran ;
– appuyer sur le bouton ▲ou ▼pour se déplacer entre les
deux sous-menus ;
001-036 DUCATO LUM FR 7ed.qxd 21-07-2010 8:47 Pagina 29
