FIAT DUCATO 2010 Návod k použití a údržbě (in Czech)

160
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

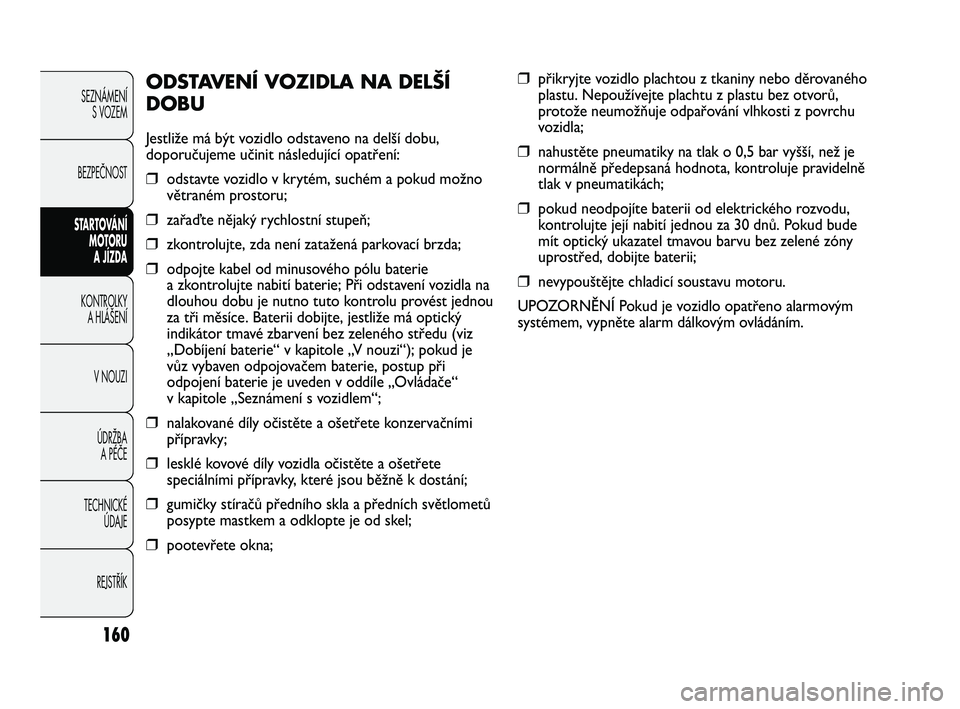

❒přikryjte vozidlo plachtou z tkaniny nebo děrovaného
plastu. Nepoužívejte plachtu z plastu bez otvorů,
protože neumožňuje odpařování vlhkosti z povrchu
vozidla;
❒nahustěte pneumatiky na tlak o 0,5 bar vyšší, než je
normálně předepsaná hodnota, kontroluje pravidelně
tlak v pneumatikách;
❒pokud neodpojíte baterii od elektrického rozvodu,
kontrolujte její nabití jednou za 30 dnů. Pokud bude
mít optický ukazatel tmavou barvu bez zelené zóny
uprostřed, dobijte baterii;
❒nevypouštějte chladicí soustavu motoru.
UPOZORNĚNÍ Pokud je vozidlo opatřeno alarmovým
systémem, vypněte alarm dálkovým ovládáním.
ODSTAVENÍ VOZIDLA NA DELŠÍ
DOBU
Jestliže má být vozidlo odstaveno na delší dobu,
doporučujeme učinit následující opatření:
❒odstavte vozidlo v krytém, suchém a pokud možno
větraném prostoru;
❒zařaďte nějaký rychlostní stupeň;
❒zkontrolujte, zda není zatažená parkovací brzda;
❒odpojte kabel od minusového pólu baterie
a zkontrolujte nabití baterie; Při odstavení vozidla na
dlouhou dobu je nutno tuto kontrolu provést jednou
za tři měsíce. Baterii dobijte, jestliže má optický
indikátor tmavé zbarvení bez zeleného středu (viz
„Dobíjení baterie“ v kapitole „V nouzi“); pokud je
vůz vybaven odpojovačem baterie, postup při
odpojení baterie je uveden v oddíle „Ovládače“
v kapitole „Seznámení s vozidlem“;
❒nalakované díly očistěte a ošetřete konzervačními
přípravky;
❒lesklé kovové díly vozidla očistěte a ošetřete
speciálními přípravky, které jsou běžně k dostání;
❒gumičky stíračů předního skla a předních světlometů
posypte mastkem a odklopte je od skel;
❒pootevřete okna;
147-160 DUCATO LUM CS 7ed 6/18/10 1:16 PM Page 160

161
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

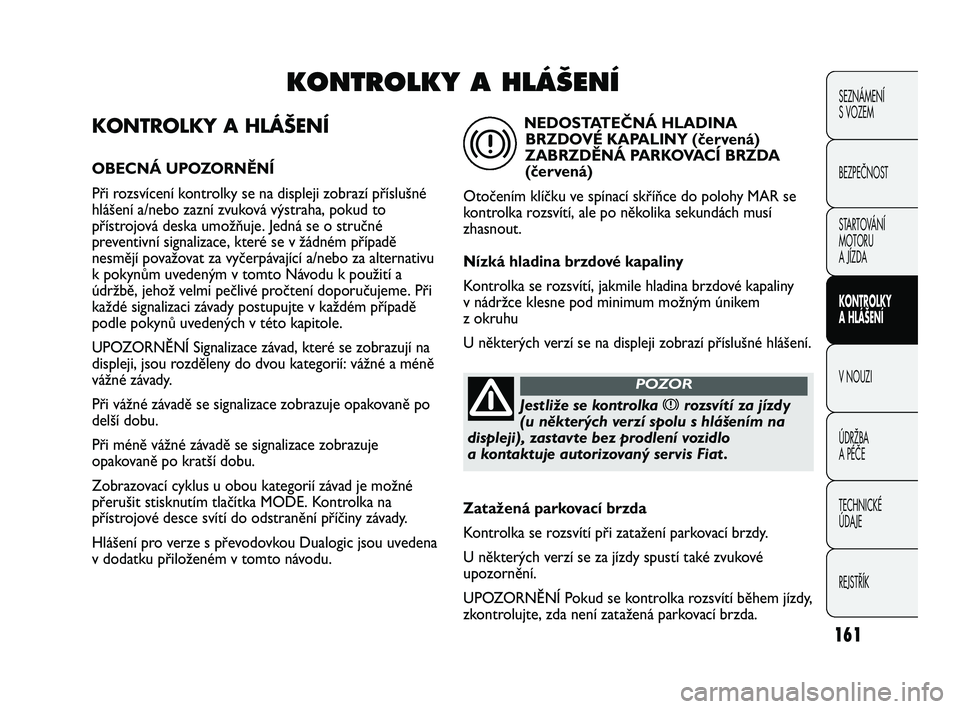

KONTROLKY A HLÁŠENÍ
OBECNÁ UPOZORNĚNÍ
Při rozsvícení kontrolky se na displeji zobrazí příslušné
hlášení a/nebo zazní zvuková výstraha, pokud to
přístrojová deska umožňuje. Jedná se o stručné
preventivní signalizace, které se v žádném případě
nesmějí považovat za vyčerpávající a/nebo za alternativu
k pokynům uvedeným v tomto Návodu k použití a
údržbě, jehož velmi pečlivé pročtení doporučujeme. Při
každé signalizaci závady postupujte v každém případě
podle pokynů uvedených v této kapitole.
UPOZORNĚNÍ Signalizace závad, které se zobrazují na
displeji, jsou rozděleny do dvou kategorií: vážné a méně
vážné závady.
Při vážné závadě se signalizace zobrazuje opakovaně po
delší dobu.
Při méně vážné závadě se signalizace zobrazuje
opakovaně po kratší dobu.
Zobrazovací cyklus u obou kategorií závad je možné
přerušit stisknutím tlačítka MODE. Kontrolka na
přístrojové desce svítí do odstranění příčiny závady.
Hlášení pro verze s převodovkou Dualogic jsou uvedena
v dodatku přiloženém v tomto návodu.
KONTROLKY A HLÁ·ENÍ
Jestliže se kontrolka xrozsvítí za jízdy
(u některých verzí spolu s hlášením na
displeji), zastavte bez prodlení vozidlo
a kontaktuje autorizovaný servis Fiat .
POZOR
NEDOSTATEČNÁ HLADINA
BRZDOVÉ KAPALINY (červená)
ZABRZDĚNÁ PARKOVACÍ BRZDA
(červená)
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Nízká hladina brzdové kapaliny
Kontrolka se rozsvítí, jakmile hladina brzdové kapaliny
v nádržce klesne pod minimum možným únikem
z okruhu
U některých verzí se na displeji zobrazí příslušné hlášení.
x
Zatažená parkovací brzda
Kontrolka se rozsvítí při zatažení parkovací brzdy.
U některých verzí se za jízdy spustí také zvukové
upozornění.
UPOZORNĚNÍ Pokud se kontrolka rozsvítí během jízdy,
zkontrolujte, zda není zatažená parkovací brzda.
161-172 DUCATO LUM CS 7ed 6/18/10 1:05 PM Page 161

162
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

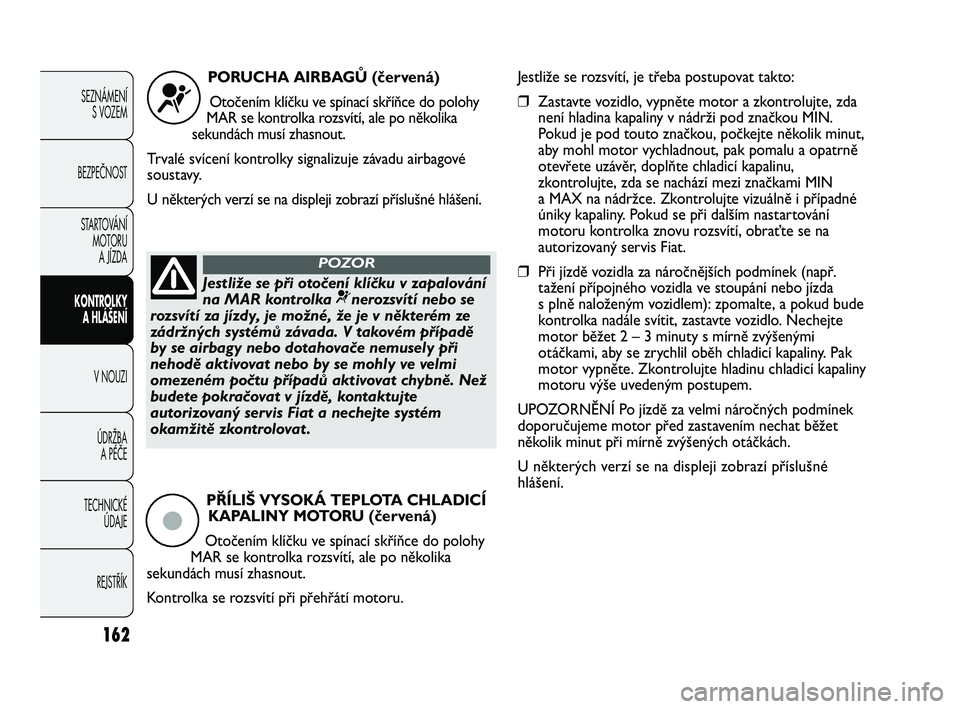

PORUCHA AIRBAGŮ (červená)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Trvalé svícení kontrolky signalizuje závadu airbagové
soustavy.
U některých verzí se na displeji zobrazí příslušné hlášení.
¬
Jestliže se při otočení klíčku v zapalování
na MAR kontrolka ¬
nerozsvítí nebo se
rozsvítí za jízdy, je možné, že je v některém ze
zádržných systémů závada. V takovém případě
by se airbagy nebo dotahovače nemusely při
nehodě aktivovat nebo by se mohly ve velmi
omezeném počtu případů aktivovat chybně. Než
budete pokračovat v jízdě, kontaktujte
autorizovaný servis Fiat a nechejte systém
okamžitě zkontrolovat .
POZOR
PŘÍLIŠ VYSOKÁ TEPLOTA CHLADICÍ
KAPALINY MOTORU (červená)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Kontrolka se rozsvítí při přehřátí motoru.
ç
Jestliže se rozsvítí, je třeba postupovat takto:
❒Zastavte vozidlo, vypněte motor a zkontrolujte, zda
není hladina kapaliny v nádrži pod značkou MIN.
Pokud je pod touto značkou, počkejte několik minut,
aby mohl motor vychladnout, pak pomalu a opatrně
otevřete uzávěr, doplňte chladicí kapalinu,
zkontrolujte, zda se nachází mezi značkami MIN
a MAX na nádržce. Zkontrolujte vizuálně i případné
úniky kapaliny. Pokud se při dalším nastartování
motoru kontrolka znovu rozsvítí, obraťte se na
autorizovaný servis Fiat.
❒Při jízdě vozidla za náročnějších podmínek (např.
tažení přípojného vozidla ve stoupání nebo jízda
s plně naloženým vozidlem): zpomalte, a pokud bude
kontrolka nadále svítit, zastavte vozidlo. Nechejte
motor běžet 2 – 3 minuty s mírně zvýšenými
otáčkami, aby se zrychlil oběh chladicí kapaliny. Pak
motor vypněte. Zkontrolujte hladinu chladicí kapaliny
motoru výše uvedeným postupem.
UPOZORNĚNÍ Po jízdě za velmi náročných podmínek
doporučujeme motor před zastavením nechat běžet
několik minut při mírně zvýšených otáčkách.
U některých verzí se na displeji zobrazí příslušné
hlášení.
161-172 DUCATO LUM CS 7ed 6/18/10 1:05 PM Page 162

163
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

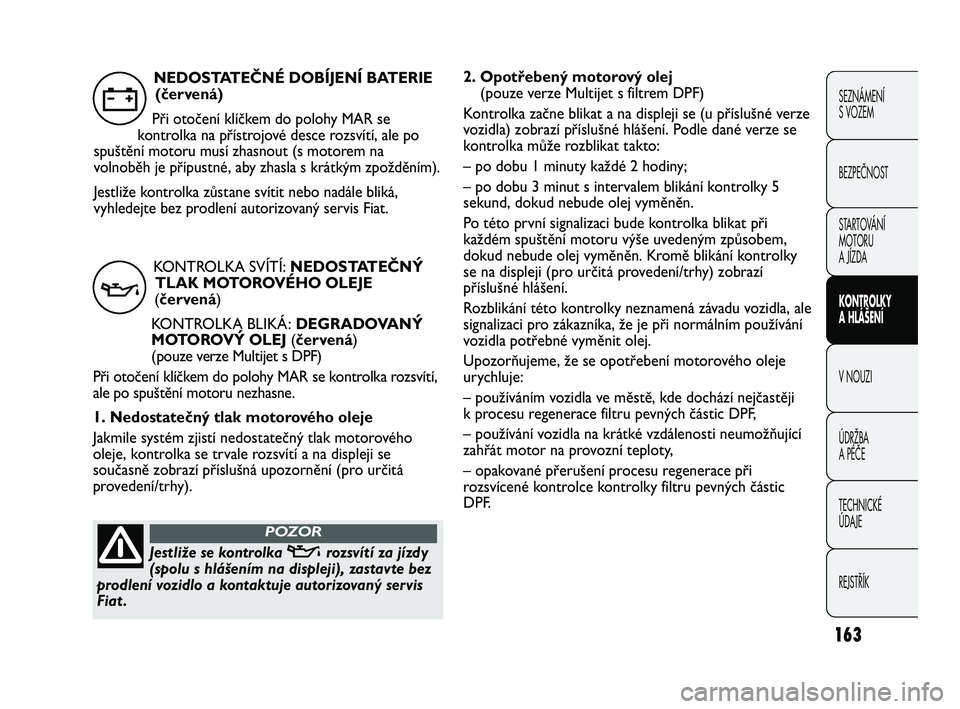

2. Opotřebený motorový olej
(pouze verze Multijet s filtrem DPF)
Kontrolka začne blikat a na displeji se (u příslušné verze
vozidla) zobrazí příslušné hlášení. Podle dané verze se
kontrolka může rozblikat takto:
– po dobu 1 minuty každé 2 hodiny;
– po dobu 3 minut s intervalem blikání kontrolky 5
sekund, dokud nebude olej vyměněn.
Po této první signalizaci bude kontrolka blikat při
každém spuštění motoru výše uvedeným způsobem,
dokud nebude olej vyměněn. Kromě blikání kontrolky
se na displeji (pro určitá provedení/trhy) zobrazí
příslušné hlášení.
Rozblikání této kontrolky neznamená závadu vozidla, ale
signalizaci pro zákazníka, že je při normálním používání
vozidla potřebné vyměnit olej.
Upozorňujeme, že se opotřebení motorového oleje
urychluje:
– používáním vozidla ve městě, kde dochází nejčastěji
k procesu regenerace filtru pevných částic DPF,
– používání vozidla na krátké vzdálenosti neumožňující
zahřát motor na provozní teploty,
– opakované přerušení procesu regenerace při
rozsvícené kontrolce kontrolky filtru pevných částic
DPF. NEDOSTATEČNÉ DOBÍJENÍ BATERIE
(červená)
Při otočení klíčkem do polohy MAR se
kontrolka na přístrojové desce rozsvítí, ale po
spuštění motoru musí zhasnout (s motorem na
volnoběh je přípustné, aby zhasla s krátkým zpožděním).
Jestliže kontrolka zůstane svítit nebo nadále bliká,
vyhledejte bez prodlení autorizovaný servis Fiat.
w
KONTROLKA SVÍTÍ: NEDOSTATEČNÝ
TLAK MOTOROVÉHO OLEJE
(červená)
KONTROLKA BLIKÁ: DEGRADOVANÝ
MOTOROVÝ OLEJ (červená)
(pouze verze Multijet s DPF)
Při otočení klíčkem do polohy MAR se kontrolka rozsvítí,
ale po spuštění motoru nezhasne.
1. Nedostatečný tlak motorového oleje
Jakmile systém zjistí nedostatečný tlak motorového
oleje, kontrolka se trvale rozsvítí a na displeji se
současně zobrazí příslušná upozornění (pro určitá
provedení/trhy).
v
Jestliže se kontrolka vrozsvítí za jízdy
(spolu s hlášením na displeji), zastavte bez
prodlení vozidlo a kontaktuje autorizovaný servis
Fiat .
POZOR
161-172 DUCATO LUM CS 7ed 6/18/10 1:05 PM Page 163

164
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

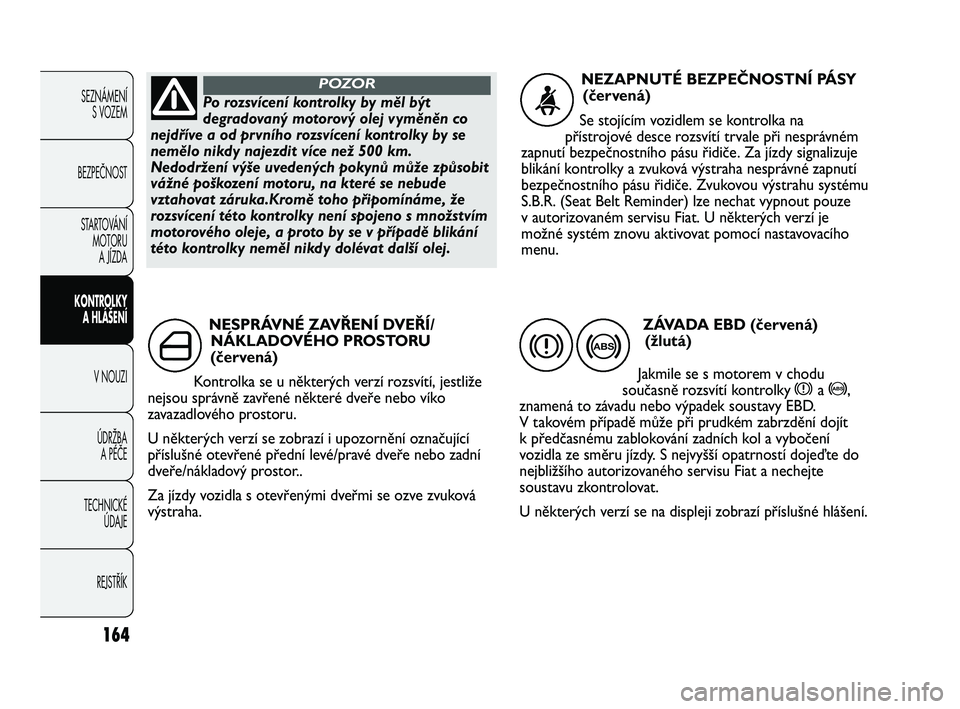

NESPRÁVNÉ ZAVŘENÍ DVEŘÍ/
NÁKLADOVÉHO PROSTORU
(červená)
Kontrolka se u některých verzí rozsvítí, jestliže
nejsou správně zavřené některé dveře nebo víko
zavazadlového prostoru.
U některých verzí se zobrazí i upozornění označující
příslušné otevřené přední levé/pravé dveře nebo zadní
dveře/nákladový prostor..
Za jízdy vozidla s otevřenými dveřmi se ozve zvuková
výstraha.
´
Po rozsvícení kontrolky by měl být
degradovaný motorový olej vyměněn co
nejdříve a od prvního rozsvícení kontrolky by se
nemělo nikdy najezdit více než 500 km.
Nedodržení výše uvedených pokynů může způsobit
vážné poškození motoru, na které se nebude
vztahovat záruka.Kromě toho připomínáme, že
rozsvícení této kontrolky není spojeno s množstvím
motorového oleje, a proto by se v případě blikání
této kontrolky neměl nikdy dolévat další olej.
POZOR
ZÁVADA EBD (červená)
(žlutá)
Jakmile se s motorem v chodu
současně rozsvítí kontrolky
xa >,
znamená to závadu nebo výpadek soustavy EBD.
V takovém případě může při prudkém zabrzdění dojít
k předčasnému zablokování zadních kol a vybočení
vozidla ze směru jízdy. S nejvyšší opatrností dojeďte do
nejbližšího autorizovaného servisu Fiat a nechejte
soustavu zkontrolovat.
U některých verzí se na displeji zobrazí příslušné hlášení.
>
NEZAPNUTÉ BEZPEČNOSTNÍ PÁSY
(červená)
Se stojícím vozidlem se kontrolka na
přístrojové desce rozsvítí trvale při nesprávném
zapnutí bezpečnostního pásu řidiče. Za jízdy signalizuje
blikání kontrolky a zvuková výstraha nesprávné zapnutí
bezpečnostního pásu řidiče. Zvukovou výstrahu systému
S.B.R. (Seat Belt Reminder) lze nechat vypnout pouze
v autorizovaném servisu Fiat. U některých verzí je
možné systém znovu aktivovat pomocí nastavovacího
menu.
<
x
161-172 DUCATO LUM CS 7ed 6/18/10 1:05 PM Page 164

165
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

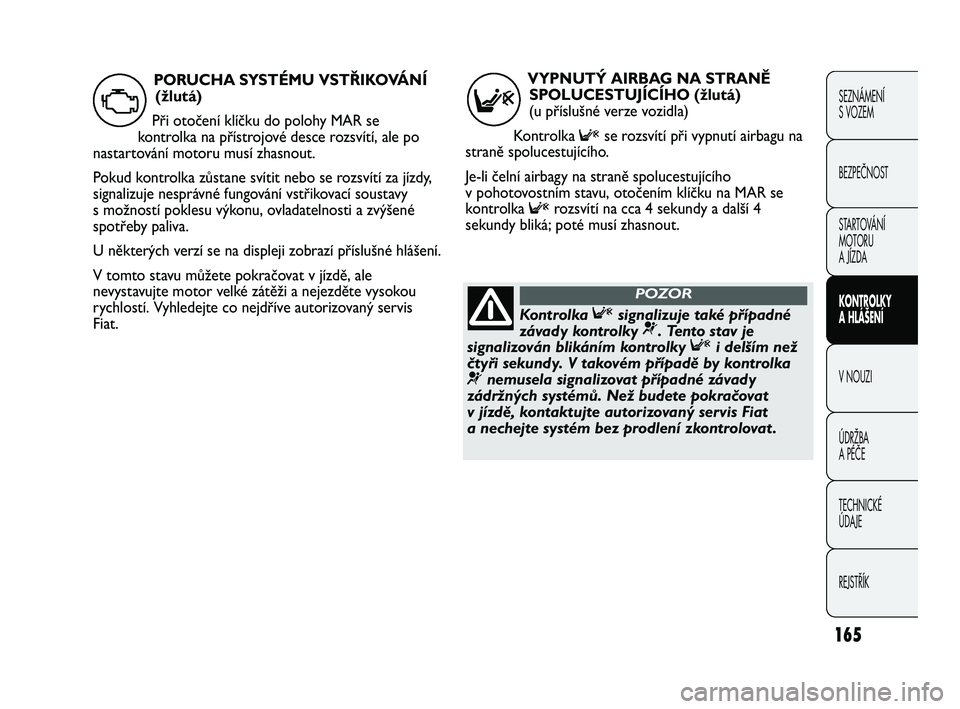

VYPNUTÝ AIRBAG NA STRANĚ
SPOLUCESTUJÍCÍHO (žlutá)
(u příslušné verze vozidla)
Kontrolka
Fse rozsvítí při vypnutí airbagu na
straně spolucestujícího.
Je-li čelní airbagy na straně spolucestujícího
v pohotovostním stavu, otočením klíčku na MAR se
kontrolka
Frozsvítí na cca 4 sekundy a další 4
sekundy bliká; poté musí zhasnout.
PORUCHA SYSTÉMU VSTŘIKOVÁNÍ
(žlutá)
Při otočení klíčku do polohy MAR se
kontrolka na přístrojové desce rozsvítí, ale po
nastartování motoru musí zhasnout.
Pokud kontrolka zůstane svítit nebo se rozsvítí za jízdy,
signalizuje nesprávné fungování vstřikovací soustavy
s možností poklesu výkonu, ovladatelnosti a zvýšené
spotřeby paliva.
U některých verzí se na displeji zobrazí příslušné hlášení.
V tomto stavu můžete pokračovat v jízdě, ale
nevystavujte motor velké zátěži a nejezděte vysokou
rychlostí. Vyhledejte co nejdříve autorizovaný servis
Fiat.
UF
Kontrolka Fsignalizuje také případné
závady kontrolky ¬
. Tento stav je
signalizován blikáním kontrolky
Fi delším než
čtyři sekundy. V takovém případě by kontrolka
¬nemusela signalizovat případné závady
zádržných systémů. Než budete pokračovat
v jízdě, kontaktujte autorizovaný servis Fiat
a nechejte systém bez prodlení zkontrolovat .
POZOR
161-172 DUCATO LUM CS 7ed 6/18/10 1:05 PM Page 165

166
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

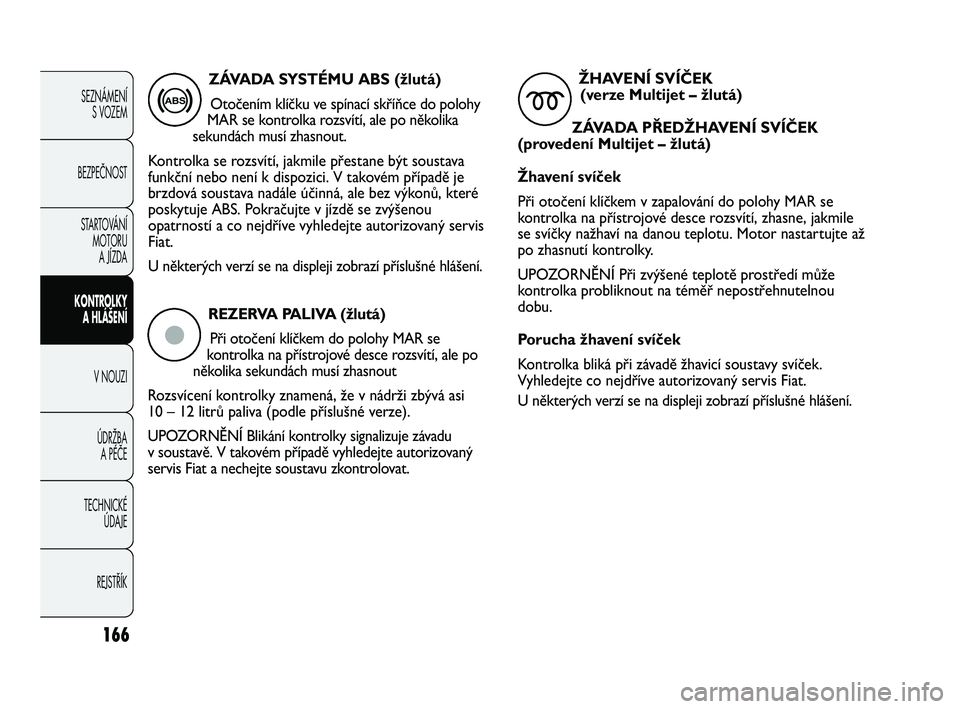

REZERVA PALIVA (žlutá)
Při otočení klíčkem do polohy MAR se
kontrolka na přístrojové desce rozsvítí, ale po
několika sekundách musí zhasnout
Rozsvícení kontrolky znamená, že v nádrži zbývá asi
10 – 12 litrů paliva (podle příslušné verze).
UPOZORNĚNÍ Blikání kontrolky signalizuje závadu
v soustavě. V takovém případě vyhledejte autorizovaný
servis Fiat a nechejte soustavu zkontrolovat.
ç
ZÁVADA SYSTÉMU ABS (žlutá)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Kontrolka se rozsvítí, jakmile přestane být soustava
funkční nebo není k dispozici. V takovém případě je
brzdová soustava nadále účinná, ale bez výkonů, které
poskytuje ABS. Pokračujte v jízdě se zvýšenou
opatrností a co nejdříve vyhledejte autorizovaný servis
Fiat.
U některých verzí se na displeji zobrazí příslušné hlášení.
>
ŽHAVENÍ SVÍČEK
(verze Multijet – žlutá)
ZÁVADA PŘEDŽHAVENÍ SVÍČEK
(provedení Multijet – žlutá)
Žhavení svíček
Při otočení klíčkem v zapalování do polohy MAR se
kontrolka na přístrojové desce rozsvítí, zhasne, jakmile
se svíčky nažhaví na danou teplotu. Motor nastartujte až
po zhasnutí kontrolky.
UPOZORNĚNÍ Při zvýšené teplotě prostředí může
kontrolka probliknout na téměř nepostřehnutelnou
dobu.
Porucha žhavení svíček
Kontrolka bliká při závadě žhavicí soustavy svíček.
Vyhledejte co nejdříve autorizovaný servis Fiat.
U některých verzí se na displeji zobrazí příslušné hlášení.
m
161-172 DUCATO LUM CS 7ed 6/18/10 1:05 PM Page 166

167
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

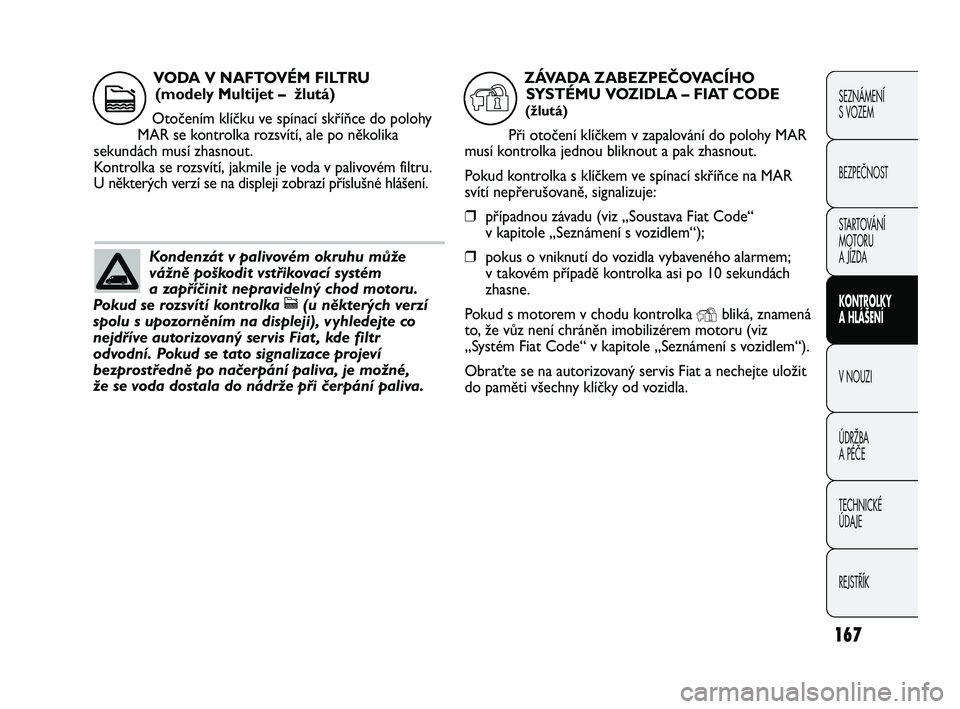

Kondenzát v palivovém okruhu může
vážně poškodit vstřikovací systém
a zapříčinit nepravidelný chod motoru.
Pokud se rozsvítí kontrolka
c(u některých verzí
spolu s upozorněním na displeji), vyhledejte co
nejdříve autorizovaný servis Fiat , kde filtr
odvodní. Pokud se tato signalizace projeví
bezprostředně po načerpání paliva, je možné,
že se voda dostala do nádrže při čerpání paliva.
VODA V NAFTOVÉM FILTRU
(modely Multijet – žlutá)
Otočením klíčku ve spínací skříňce do polohy
MAR se kontrolka rozsvítí, ale po několika
sekundách musí zhasnout.
Kontrolka se rozsvítí, jakmile je voda v palivovém filtru.
U některých verzí se na displeji zobrazí příslušné hlášení.
c
ZÁVADA ZABEZPEČOVACÍHO
SYSTÉMU VOZIDLA – FIAT CODE
(žlutá)
Při otočení klíčkem v zapalování do polohy MAR
musí kontrolka jednou bliknout a pak zhasnout.
Pokud kontrolka s klíčkem ve spínací skříňce na MAR
svítí nepřerušovaně, signalizuje:
❒případnou závadu (viz „Soustava Fiat Code“
v kapitole „Seznámení s vozidlem“);
❒pokus o vniknutí do vozidla vybaveného alarmem;
v takovém případě kontrolka asi po 10 sekundách
zhasne.
Pokud s motorem v chodu kontrolka
Ybliká, znamená
to, že vůz není chráněn imobilizérem motoru (viz
„Systém Fiat Code“ v kapitole „Seznámení s vozidlem“).
Obraťte se na autorizovaný servis Fiat a nechejte uložit
do paměti všechny klíčky od vozidla.
Y
161-172 DUCATO LUM CS 7ed 6/18/10 1:05 PM Page 167

168
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

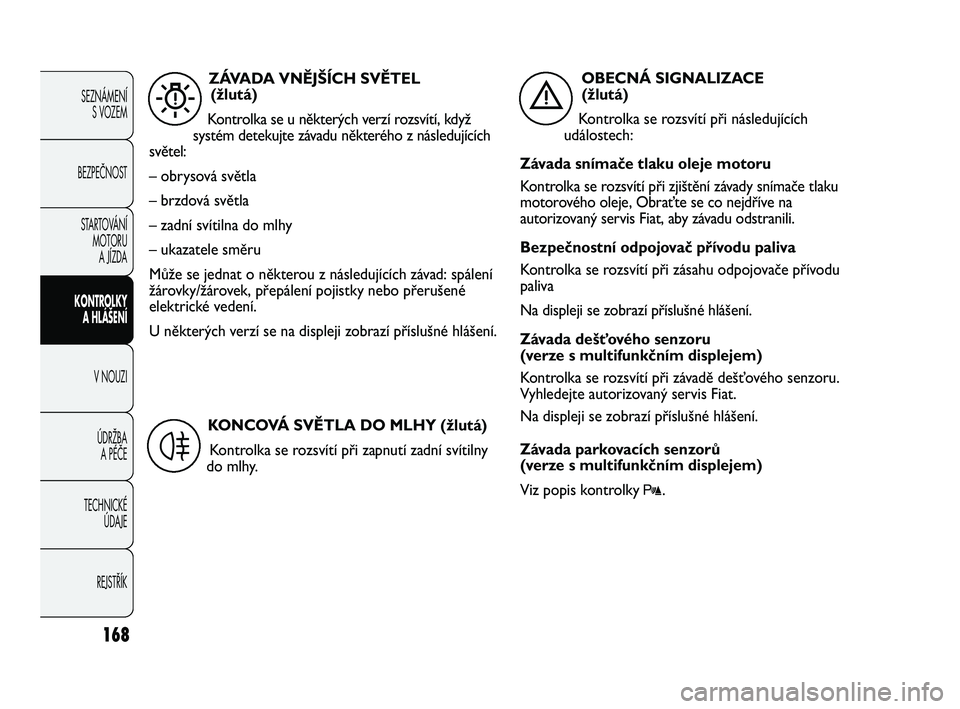

ZÁVADA VNĚJŠÍCH SVĚTEL
(žlutá)
Kontrolka se u některých verzí rozsvítí, když
systém detekujte závadu některého z následujících
světel:
– obrysová světla
– brzdová světla
– zadní svítilna do mlhy
– ukazatele směru
Může se jednat o některou z následujících závad: spálení
žárovky/žárovek, přepálení pojistky nebo přerušené
elektrické vedení.
U některých verzí se na displeji zobrazí příslušné hlášení.
W
KONCOVÁ SVĚTLA DO MLHY (žlutá)
Kontrolka se rozsvítí při zapnutí zadní svítilny
do mlhy.
4
OBECNÁ SIGNALIZACE
(žlutá)
Kontrolka se rozsvítí při následujících
událostech:
Závada snímače tlaku oleje motoru
Kontrolka se rozsvítí při zjištění závady snímače tlaku
motorového oleje, Obraťte se co nejdříve na
autorizovaný servis Fiat, aby závadu odstranili.
Bezpečnostní odpojovač přívodu paliva
Kontrolka se rozsvítí při zásahu odpojovače přívodu
paliva
Na displeji se zobrazí příslušné hlášení.
Závada dešťového senzoru
(verze s multifunkčním displejem)
Kontrolka se rozsvítí při závadě dešťového senzoru.
Vyhledejte autorizovaný servis Fiat.
Na displeji se zobrazí příslušné hlášení.
Závada parkovacích senzorů
(verze s multifunkčním displejem)
Viz popis kontrolky
t.
è
161-172 DUCATO LUM CS 7ed 6/18/10 1:05 PM Page 168

169
SEZNÁMENÍ
S VOZEM
BEZPEČNOST
STARTOVÁNÍ
MOTORU
A JÍZDA
KONTROLKY
A HLÁŠENÍ
V NOUZI
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJE
REJSTŘÍK

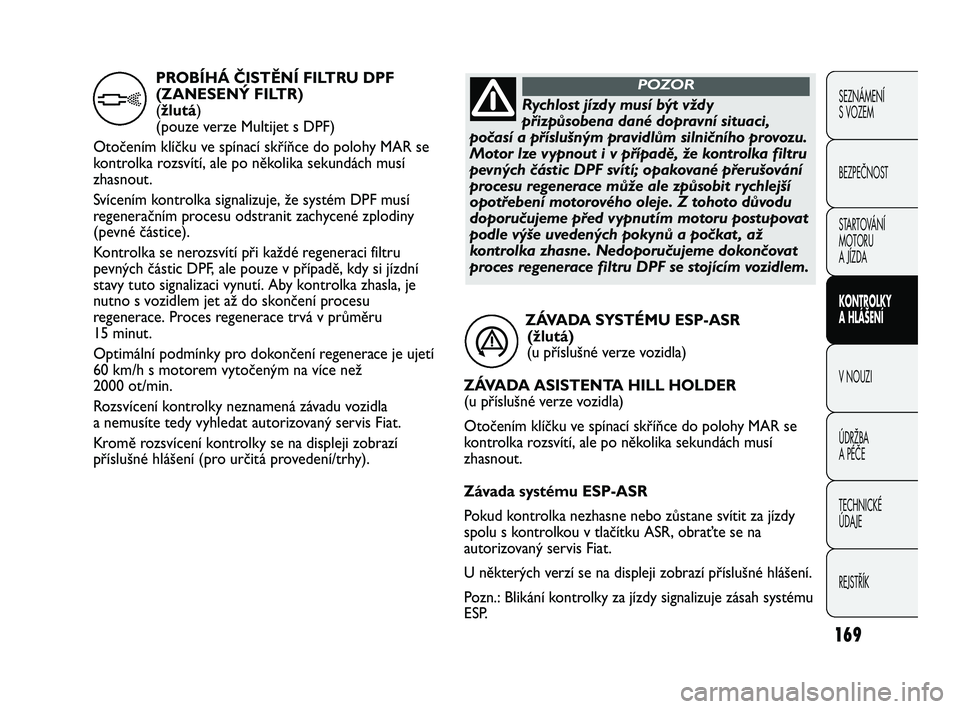

ZÁVADA SYSTÉMU ESP-ASR
(žlutá)
(u příslušné verze vozidla)
ZÁVADA ASISTENTA HILL HOLDER
(u příslušné verze vozidla)
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Závada systému ESP-ASR
Pokud kontrolka nezhasne nebo zůstane svítit za jízdy
spolu s kontrolkou v tlačítku ASR, obraťte se na
autorizovaný servis Fiat.
U některých verzí se na displeji zobrazí příslušné hlášení.
Pozn.: Blikání kontrolky za jízdy signalizuje zásah systému
ESP.
á
PROBÍHÁ ČISTĚNÍ FILTRU DPF
(ZANESENÝ FILTR)
(žlutá)
(pouze verze Multijet s DPF)
Otočením klíčku ve spínací skříňce do polohy MAR se
kontrolka rozsvítí, ale po několika sekundách musí
zhasnout.
Svícením kontrolka signalizuje, že systém DPF musí
regeneračním procesu odstranit zachycené zplodiny
(pevné částice).
Kontrolka se nerozsvítí při každé regeneraci filtru
pevných částic DPF, ale pouze v případě, kdy si jízdní
stavy tuto signalizaci vynutí. Aby kontrolka zhasla, je
nutno s vozidlem jet až do skončení procesu
regenerace. Proces regenerace trvá v průměru
15 minut.
Optimální podmínky pro dokončení regenerace je ujetí
60 km/h s motorem vytočeným na více než
2000 ot/min.
Rozsvícení kontrolky neznamená závadu vozidla
a nemusíte tedy vyhledat autorizovaný servis Fiat.
Kromě rozsvícení kontrolky se na displeji zobrazí
příslušné hlášení (pro určitá provedení/trhy).
hRychlost jízdy musí být vždy
přizpůsobena dané dopravní situaci,
počasí a příslušným pravidlům silničního provozu.
Motor lze vypnout i v případě, že kontrolka filtru
pevných částic DPF svítí; opakované přerušování
procesu regenerace může ale způsobit rychlejší
opotřebení motorového oleje. Z tohoto důvodu
doporučujeme před vypnutím motoru postupovat
podle výše uvedených pokynů a počkat , až
kontrolka zhasne. Nedoporučujeme dokončovat
proces regenerace filtru DPF se stojícím vozidlem.
POZOR
161-172 DUCATO LUM CS 7ed 6/18/10 1:05 PM Page 169
