Opcionalna kutija sa osiguračima na des-
nom centralnom stubu (ukoliko je ima)
Za pristup kutiji sa osiguračima, skinite za-
štitni poklopac Slika 43 .
slika 43F0N0172m
slika 44F0N0171m

181
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
TABELA OSIGURAČA
Kutija sa osiguračima na Kontrolnoj tabli
POTROŠAČIOSIGURAČAMPERA
Desno oboreno svetlo F12 7.5
Levo oboreno svetlo, uređaj za usmeravanje svetala F13 7.5
Relej kutije sa osiguračima u prostoru za motor,
relej kutije sa osiguračima na instrument tabli (+ključ) F31 7.5
Unutrašnja svetla minibusa (hitna) F32 10
Zadnja utičnica za struju F33 15
Slobodno mesto F34 –
Svetla za hod unazad, servotronic kontrolna jedinica,
senzor za vodu u filteru za dizel gorivo, (+ključ) F35 7.5
Centralno zaključavanje vrata (+baterija) F36 15
Kočiona svetla (glavna), treće kočiono svetlo, instrument tabla (+ključ) F37 7.5
Relej kontrolne jedinice kontrolne table (+baterija) F38 10
Utičnica EOBD (dijagnostika na vozilu), zvučni sistem, kontrola rashladnog sistema,
alarm, hronotahograf, Webasto tajmer (+baterija) F39 10
Levo grejno staklo, uređaj za odmrzavanje retrovizora vozača F40 15
Desno grejno staklo, uređaj za odmrzavanje retrovizora suvozača F41 15
Svetlosna kontrola ABS, ASR, ESP, kočnica (sekundarno) (+ključ) F42 7.5
Brisač vetrobranskog stakla (+ključ) F43 30
Upaljač za cigarete, prednja utičnica za struju F44 20

182
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
SPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
POTROŠAČIOSIGURAČAMPERA
Komanda na vratima vozača, komande na vratima suvozača F45 7.5
Slobodno mesto F46 –
Električni prozor vozača F47 20
Električni prozor suvozača F48 20
Zvučni sistem, električni prozor vozača, komande kontrolne table,
kontrolna jedinica alarma, senzor za kišu (+ključ) F49 7.5
Vazdušni jastuk (+ključ) F50 7.5
Kontrola rashladnog sistema, komanda krstarica, hronotahograf (+ključ) F51 7.5
Relej opcionalne kutije sa osiguračima F52 7.5
Instrument tabla, zadnja svetla za maglu (+baterija) F53 7.5

183
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
Kutija sa osiguračima u prostoru za motor
POTROŠAČIOSIGURAČAMPERA
ABS pumpa (+baterija) F01 40
Grejanje grejača (+baterija) F02 50
Prekidač paljenja (+baterija) F03 30
Webasto kontrolna jedinica (+baterija) F04 20
Ventilacija prostora za putnike sa Webasto (+baterija) F05 20
Velika brzina ventilatora hlađenja motora (+baterija) F06 40/60
Mala brzina ventilatora hlađenja motora (+baterija) F07 40/50
Ventilator prostora za putnike (+ključ) F08 40
Pumpa perača svetla F09 20
SirenaF10 15
Sistem elektronskog ubrizgavanja (sekundarni) F11 15
Desno dugačko svetlo F14 7.5
Levo dugačko svetlo F15 7.5
Sistem elektronskog ubrizgavanja (+ključ) F16 7.5
Sistem elektronskog ubrizgavanja (primarni) F17 10
Kontrolna jedinica motora (+baterija) F18 7.5
Kompresor rashladnog sistema F19 7.5
Pumpa perača svetla F20 30

184
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
SPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
POTROŠAČIOSIGURAČAMPERA
Pumpa za gorivo F21 15
Sistem elektronskog ubrizgavanja (primarni) F22 20
Solenoidni ventil ABS F23 30
Automatski menjač 8 (+ključ) F24 15
Prednja svetla za maglu F30 15
Opcionalna kutija osigurača na desnom centralnom stubu
POTROŠAČIOSIGURAČAMPERA
Slobodno mesto F54 –
Grejanje sedišta F55 15
Utičnica za struju zadnjih putnika F56 15
Dodatni grejač ispod sedišta F57 10
Bočna svetlaF58 10
Samostalno nivelisanje vešanja (+baterija) F59 7.5
Slobodno mesto F60 –
Slobodno mesto F61 –
Slobodno mesto F62 –
Komanda dodatnog grejača za putnike F63 10
Slobodno mesto F64 –
Ventilator dodatnog grejača za putnike F65 30

185
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
PONOVNO PUNJENJE
AKUMULATORA
VAŽNO Procedura punjenja akumulatora
opisana je samo za informativne potrebe.
Ovaj postupak treba da obavlja Fiatov diler.
Preporučujemo vam da punite akumulator
polako oko 24 sata pri niskoj amperaži. Pre-
dugo punjenje akumulatora može da ga
ošteti. Punite akumulator kao što sledi:
❒isključite negativnu klemu akumulatora,
❒priključite kablove za punjenje na kleme
akumulatora, pazite na polove;
❒uključite punjač;
❒kada ste završili, isključite punjač pre
nego što odvojite akumulator;
❒ponovo konektujte klemu za negativan
pol akumulatora.

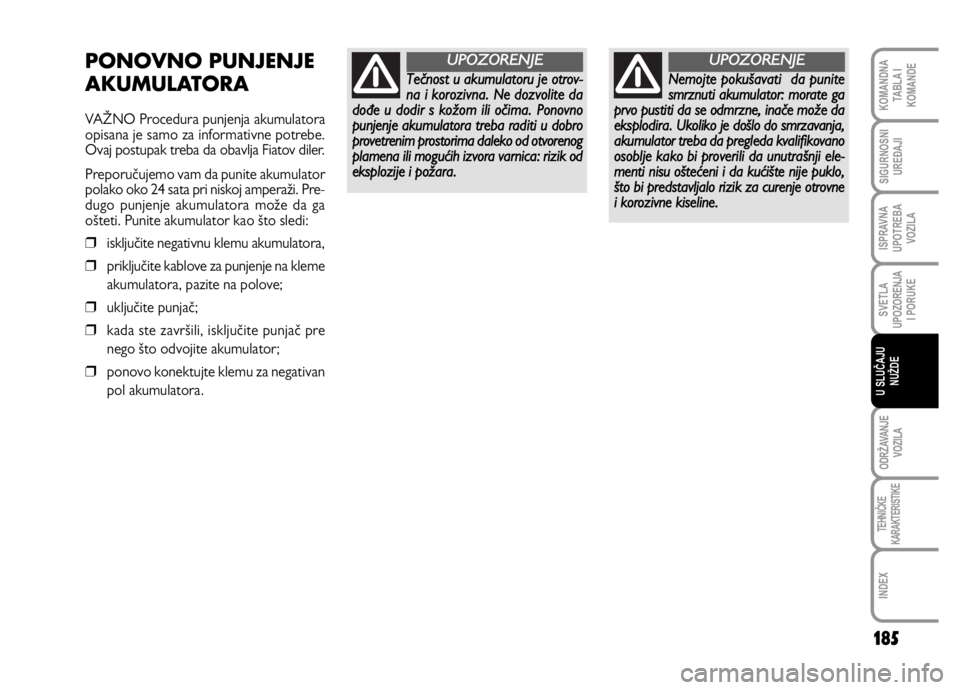

Tečnost u akumulatoru je otrov-
na i korozivna. Ne dozvolite da
dođe u dodir s kožom ili očima. Ponovno
punjenje akumulatora treba raditi u dobro
provetrenim prostorima daleko od otvorenog
plamena ili mogući
h izvora varnica: rizik od
eksplozije i požara.
UPOZORENJE
Nemojte pokušavati da punite
smrznuti akumulator: morate ga
prvo pustiti da se odmrzne, inače može da
e
ksplodira. Ukoliko je došlo do smrzavanja,
akumulator treba da pregleda kvalifikovano
osoblje kako bi p
roverili da unutrašnji ele-
menti nisu oštećeni i da kućište nije puklo,
što bi predstavljalo rizik za
curenje otrovne
i korozivne kiseline.
UPOZORENJE

186
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
SPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE

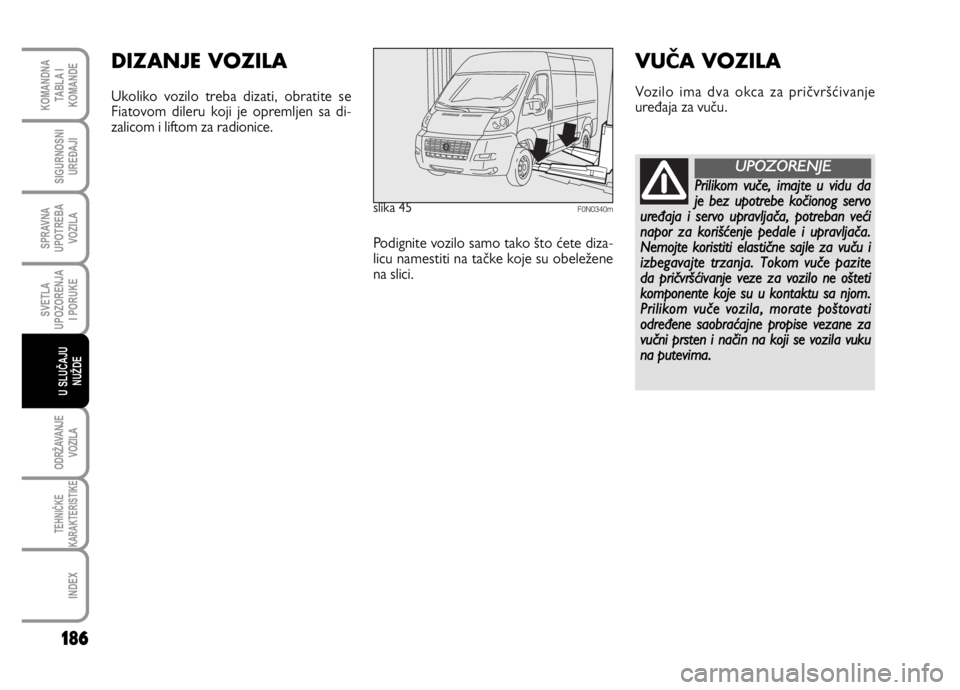

slika 45F0N0340m
DIZANJE VOZILA
Ukoliko vozilo treba dizati, obratite se
Fiatovom dileru koji je opremljen sa di-
zalicom i liftom za radionice.
Podignite vozilo samo tako što ćete diza-
licu namestiti na tačke koje su obeležene
na slici.
VUČA VOZILA
Vozilo ima dva okca za pričvršćivanje
uređaja za vuču.
Prilikom vuče, imajte u vidu da
je bez upotrebe kočionog servo
uređaja i servo upravljača, potreban već
i
napor za korišćenje pedale i upravljača.
Nemojte koristiti elastične sajle za vuču i
izbegavajte trzan
ja. Tokom vuče pazite
da pričvršćivanje veze za vozilo ne ošteti
komponente koje su u kontaktu sa njom.
Prilikom vuče vozila, morate poštovati
određene saobraćajne propise vezane za
vučni prsten i način na k
oji se vozila vuku
na putevima.
UPOZORENJE

187
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE

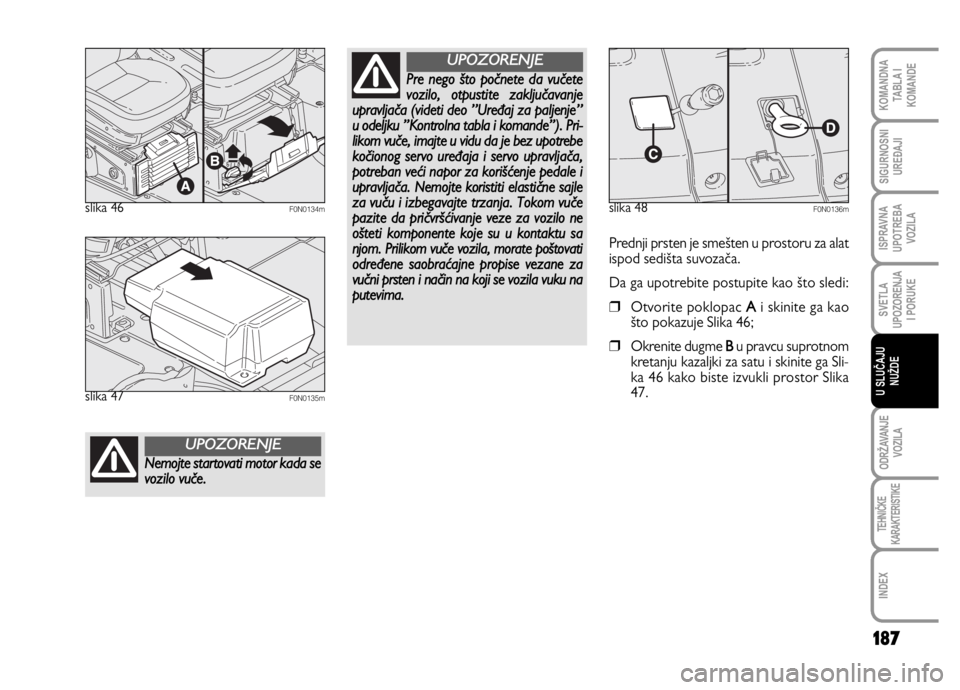

slika 46F0N0134m
Nemojte startovati motor kada se
vozilo vuče.
UPOZORENJE
Pre nego što počnete da vučete
vozilo, otpustite zaključavanje
upravljača (videti deo ’’Uređaj za palje
nje’’
u odeljku ’’Kontrolna tabla i komande’’). Pri-
likom vuče, imajte u vidu da je bez upotrebe
kočion
og servo uređaja i servo upravljača,
potreban veći napor za korišćenje pedale i
upravljača. Nemojte kor
istiti elastične sajle
za vuču i izbegavajte trzanja. Tokom vuče
pazite da pričvršćivanje veze za vozil
o ne
ošteti komponente koje su u kontaktu sa
njom. Prilikom vuče vozila, morate poštovati
određene saobr
aćajne propise vezane za
vučni prsten i način na koji se vozila vuku na
putevima.
UPOZORENJE
slika 47F0N0135m
slika 48F0N0136m
Prednji prsten je smešten u prostoru za alat
ispod sedišta suvozača.
Da ga upotrebite postupite kao što sledi:
❒Otvorite poklopac Ai skinite ga kao
što pokazuje Slika 46;
❒Okrenite dugme Bu pravcu suprotnom
kretanju kazaljki za satu i skinite ga Sli-
ka 46 kako biste izvukli prostor Slika
47.

188
SVETLA
UPOZORENJA
I PORUKE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
SPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE

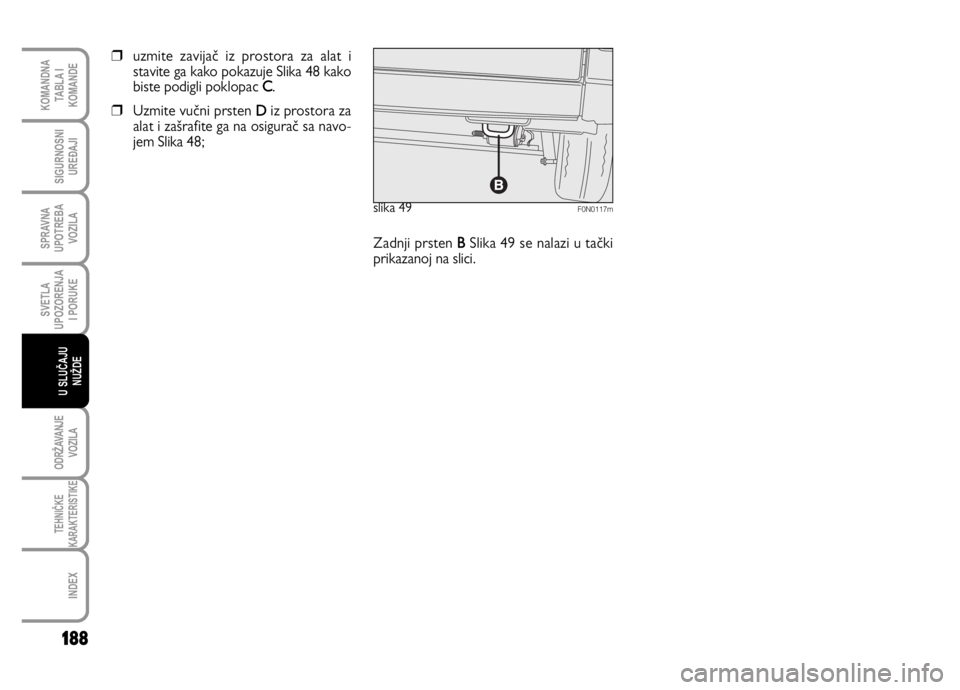

slika 49F0N0117m
❒uzmite zavijač iz prostora za alat i
stavite ga kako pokazuje Slika 48 kako
biste podigli poklopac
C.
❒Uzmite vučni prsten D iz prostora za
alat i zašrafite ga na osigurač sa navo-
jem Slika 48;
Zadnji prsten
BSlika 49 se nalazi u tački
prikazanoj na slici.

189
SVETLA
UPOZORENJA
I PORUKE
TEHNIČKE
KARAKTERISTIKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
PLANIRANO SERVISIRANJE ........................................ 190
PROGRAM SERVISIRANJA............................................. 191
RUTINSKO ODRŽAVANJE ........................................... 195
VELIKA OPTEREĆENJA ................................................. 195
KONTROLA NIVOA TEČNOSTI.................................. 196
FILTER ZA VAZDUH ...................................................... 202
FILTER ZA POLEN ......................................................... 202
AKUMULATOR............................................................... 202
TOČKOVI I PNEUMATICI.............................................. 205
GUMENA CREVA............................................................ 206
BRISAČI VETROBRANSKOG / ZADNJEG STAKLA ... 206
LIMARIJA.......................................................................... 208
ENTERIJER ....................................................................... 210
