RAZUMEVANJE OZNAKA NA
NAPLATKU slika 4
Primer: 6J x 15 ET43
6,00 = širina naplatka u inčima 1.
J = kontura dubokog naplatka (bo-
čna izbočina gde naleže venac oja-
čanja pneumatika)
2.
15 = nominalni prečnik naplatka u inči-
ma (odgovara prečniku pneumati-
ka koja se montira)
3= Ø.
ET43 = ugao nagiba točka (rastojanje izme-
đu noseće ravni diska/naplatka i
centralne linije naplatka točka.
Kapacitet
70
= 335 kg 81= 462 kg
71= 345 kg 82= 475 kg
72= 355 kg 83= 487 kg
73= 365 kg 84= 500 kg
74= 375 kg 85= 515 kg
75= 387 kg 86= 530 kg
76= 400 kg 87= 545 kg
77= 412 kg 88= 560 kg
78= 425 kg 89= 580 kg
79= 437 kg 90= 600 kg
80= 450 kg 91= 615 kg
Maksimalna brzina pneumatika
Q
= do 160 km/h.
R= do 170 km/h.
S= do 180 km/h.
T= do 190 km/h.
U= do 200 km/h.
H= do 210 km/h.
V= do 240 km/h.
Maksimalna brzina pneumatika za sneg
QM + S
= do 160 km/h.
TM + S= do 190 km/h.
HM + S= do 210 km/h.

221
SVETLA
UPOZORENJA
I PORUKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
215/70 R15C 109/107S
225/70 R15C 112/110S
215/70 R15CP 109/107Q
215/75 R16C 116/114R
225/75 R16C 118/116R
225/75 R16CP 116/114Q 6J x 15” - H2
6J x 15” - H2
6J x 16” - H2
6J x 16” - H2
VerzijeNaplaciStandardni pneumatici
Ducato
(sve sem verzije free time)
Ducato
(free time)
Ducato Maxi
(sve sem verzije free time)
Ducato Maxi
(free time)
Ukoliko se koriste pneumatici M + S sa indeksom brzine manjim od ’’S’’ za točkove od 15 inči i manjim od ’’R’’ za točkove od 16 inči,
potrebno je pridržavati se maksimalnih brzina vozila u skladu sa tabelom : indeks maksimalnih brzina.
VAŽNO Koristite samo pneumatike navedene u certifikatu homologacije vozila.
Ukoliko se koristi pneumatik klase C na kamping vozilu, neophodno je koristiti točkove koji imaju metalni ventil za naduvavanje. U
slučaju zamene, uvek koristite pneumatike tipa za kamping vozila.

222
SVETLA
UPOZORENJA
I PORUKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
3000 PTT(*) Lako sa standardnim pneumaticima,
isklučujući PANORAMU
3300 PTT(*) Lako / 3500 PTT(*) Lako
sa standardnim pneumaticima,
PANORAMA sa standardnim pneumaticima
3000 PTT(*) Lako sa većim pneumaticima,
isklučujući PANORAMU
3300 PTT(*) Lako / 3500 PTT(*)
Lako sa većim pneumaticima,
Zimski pneumatici M+S klase C na Camping vozilu
PANORAMA sa većim pneumaticima
Lako sa Camping pneumaticima
Teško sa standardnim pneumaticima
Teško sa većim pneumaticima
Zimski pneumatici M+S klase C na Camping vozilu
Teško sa Camping pneumaticima
PRITISAK U HLADNIM NADUVANIM PNEUMATICIMA (BAR)
PrimenaPrednjeZadnje
215/70 R15
215/70 R15
225/70 R15
225/70 R15 C
225/70 R15
215/70 R15 CP
215/75 R16
225/75 R16
225/75 R16 C
225/75 R16 CP
(*) Ukupna težina na tlu
Dodati +0,3 bara propisanom pritisku naduvavanja kada su pneumatici topli. Proverite ponovo vrednost pritiska sa hladnim pneumaticima.
Kod pneumatika za sneg, dodajte 0,2 bara vrednosti pritiska naduvavanja propisanoj za standardne pneumatike.
4.0 ± 0.05 4.0 ± 0.05
4.1 ± 0.05 4.5 ± 0.05
4.1 ± 0.05 4.5 ± 0.05
4.0 ± 0.05 4.0 ± 0.05
4.1 ± 0.05 4.5 ± 0.05
4.3 ± 0,05 4.75 ± 0,05
4.1 ± 0.05 4.5 ± 0.05
5.0 ± 0.05 5.5 ± 0.05
4.5 ± 0.05 5.0 ± 0.05
4.5 ± 0.05 5.0 ± 0.05
5.2 ± 0.05 5.2 ± 0.05
5.5 ± 0.05 5.5 ± 0.05

223
SVETLA
UPOZORENJA
I PORUKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE

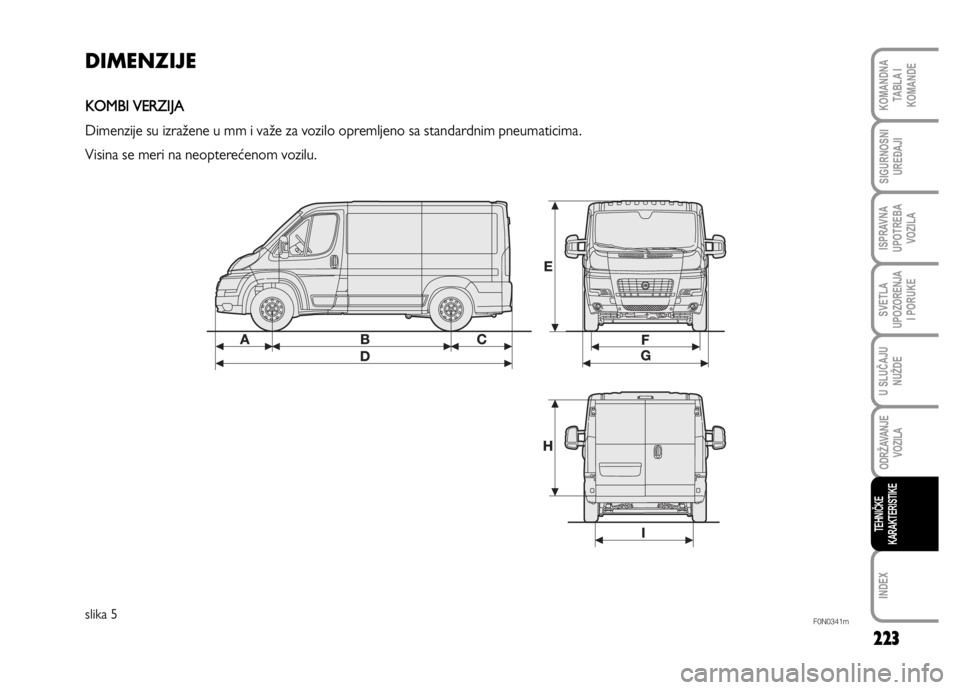

DIMENZIJE
KOMBI VERZIJA
Dimenzije su izražene u mm i važe za vozilo opremljeno sa standardnim pneumaticima.
Visina se meri na neopterećenom vozilu.
F0N0341mslika 5

224
SVETLA
UPOZORENJA
I PORUKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
VerzijaKombi
A
B
C
D
E
F
G
H
I
Dimenzije variraju zavisno od verzije u okviru prethodno navedenih granica.
CH1
948
3000
1015
4963
2254
1810
2050
–
1790MH1
MH2
948
3450
1015
5413
2254/2524
1810
2050
–
1790LH2
LH3
948
4035
1015
5998
2524/2764
1810
2050
–
1790XLH2
XLH3
948
4035
1380
6363
2524/2764
1810
2050
–
1790

225
SVETLA
UPOZORENJA
I PORUKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
F0N0342mslika 6
KAMION VERZIJA
Dimenzije su izražene u mm i važe za vozilo opremljeno standardnim pneumaticima.
Visina se meri na neopterećenom vozilu.

226
SVETLA
UPOZORENJA
I PORUKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
VerzijeKaroserijaŠasija – šasija kabine
A
B
C
D
E
F
G
H
L
Dimenzije variraju zavisno od verzije u okviru prethodno datih granica.
CH1
948
3000
1345
5293
2798
2254
1810
1790
2100MH1
948
3450
1345
5743
3248
2254
1810
1790
2100LH1
948
4035
1345
6328
3833
2254
1810
1790
2100XLH1
948
4035
1710
6693
4198
2254
1810
1790
2100CH1
948
3000
960
4908
–
2254
1810
1790÷1980
2050XLH1
948
4035
1325
6308
–
2254
1810
1790÷1980
2050 MH1
MLH1
948
3450/3800
960
5358/5708
–
2254
1810
1790÷1980
2050LH1
948
4035
960
5943
–
2254
1810
1790÷1980
2050

227
SVETLA
UPOZORENJA
I PORUKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
CH1
925
3000
860
4785
–
–
1810
1790÷1980
2050MH1
MLH1
925
3450/3800
860
5235/5585
–
–
1810
1790÷1980
2050LH1
925
4035
860
5820
–
–
1810
1790÷1980
2050XLH1
925
4035
1225
6185
–
–
1810
1790÷1980
2050CH1
948
3000
880
4828
–
2254
1810
1790÷1980
2050XLH1
948
4035
1245
6228
–
2254
1810
1790÷1980
2050 MH1
MLH1
948
3450/3800
880
5278/5628
–
2254
1810
1790÷1980
2050LH1
948
4035
880
5863
–
2254
1810
1790÷1980
2050
VerzijeŠasija sa samo prednjom stranom vozilaŠasija – specijalna kabina
A
B
C
D
E
F
G
H
L
Dimenzije variraju zavisno od verzije u okviru prethodno datih granica.

228
SVETLA
UPOZORENJA
I PORUKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
CH1
925
3000
880
4805
1810
1790÷1980
2050MH1
MLH1
925
3450/3800
880
5255/5605
1810
1790÷1980
2050LH1
925
4035
880
5840
1810
1790÷1980
2050XLH1
925
4035
1245
6205
1810
1790÷1980
2050
VerzijeŠasija sa samo prednjim delom vozila
A
B
C
D
G
H
L
Dimenzije variraju zavisno od verzije u okviru prethodno datih granica.

229
SVETLA
UPOZORENJA
I PORUKE
INDEX
KOMANDNA
TABLA I
KOMANDE
SIGURNOSNI
UREĐAJI
ISPRAVNA
UPOTREBA
VOZILA
U SLUČAJU
NUŽDE
ODRŽAVANJE
VOZILA
TEHNIČKE
KARAKTERISTIKE
PERFORMANSE
Maksimalne dozvoljene brzine posle razrade u km/h
100 Multijet120 Multijet130 Multijet160 Multijet
FURGON CH1-MH1 140 155 – 165
MH2-LH2
135 150 – 160
XLH2
LH3-XLH3 130 145 – 155
CH1 140 155 160 161 (*) - 165 (▼)
AUTOCARRI MHI-MLHI 140 155 160 161 (*) - 165 (▼)
LH1-XLH1 140 155 160 161 (*) - 165 (▼)
(*) teška verzija
(▼) laka verzija
