FIAT DUCATO 2012 Instructieboek (in Dutch)
Manufacturer: FIAT, Model Year: 2012, Model line: DUCATO, Model: FIAT DUCATO 2012Pages: 288, PDF Size: 3.44 MB
Page 21 of 288
17
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Als de wijzer van de koelvloeistoftempera-
tuurmeter in het rode gebied komt, zet dan
onmiddellijk de motor uit en wendt u tot het
Fiat Servicenetwerk.Het geleidelijk doven van de symbolen geeft het dalen van het
olieniveau aan.
Als de oliehoeveelheid voldoende is, branden er 4 of 5
symbolen. Als het vijfde symbool niet gaat branden, betekent
dit niet dat er een storing is of dat er te weinig olie in het
motorcarter zit.
Als het olieniveau lager is dan de minimum waarde, dan
verschijnt op het display de melding dat het minimum
olieniveau is bereikt en dat er olie moet worden bijgevuld.
BELANGRIJK Gebruik voor een exacte meting van het
oliepeil altijd de oliepeilstok (zie de paragraaf “Niveaus
controleren” in het hoofdstuk “Onderhoud en zorg”).
Na enkele seconden verdwijnen de symbolen die de
oliehoeveelheid weergeven en:
❒als de limiet voor het geprogrammeerd onderhoud bijna
is bereikt, wordt de nog af te leggen afstand weergegeven,
waarbij het symbool
õop het display gaat branden. Als
de limiet is bereikt, verschijnt op het display een
waarschuwing.
❒vervolgens wordt, als de termijn voor het olieverversen
bijna is verlopen, op het display de resterende afstand tot
de volgende olieverversing weergegeven. Als de limiet is
bereikt, verschijnt op het display een waarschuwing. MOTOROLIENIVEAUMETER
(voor bepaalde uitvoeringen/markten)
De meter geeft grafisch de hoeveelheid olie in de motor
weer.
Als u de contactsleutel in de stand MAR draait, wordt op de
eerste regel het olieniveau aangegeven met het
branden/doven van vijf symbolen.F0N1021g
Page 22 of 288
F0N0519mfig. 15F0N0017mfig. 16
OPMERKING Bij het openen van een voorportier wordt het
display verlicht en wordt enkele seconden de tijd en de
kilometer-/mijltotaalteller weergegeven.
BEDIENINGSKNOPPEN fig. 16
▲Om het scherm en de keuzemogelijkheden naar boven te
doorlopen of de weergegeven waarde te verhogen.
MODEKort indrukken voor toegang tot het menu en/of
naar het volgende scherm te gaan of de keuze te
bevestigen.
Even ingedrukt houden om terug te keren naar het
beginscherm.
▼Om het scherm en de keuzemogelijkheden naar beneden
te doorlopen of de weergegeven waarde te verlagen.
OPMERKING Bij de knoppen ▲en ▼hangt de werking van
het volgende af:
MULTIFUNCTIONEEL DISPLAY
(voor bepaalde uitvoeringen/markten)
Het multifunctionele display kan alle nuttige en noodzakelijke
informatie tijdens de rit weergeven:
BEGINSCHERM fig. 15
Op het beginscherm kan het volgende worden weergegeven:
A Datum.
B Kilometerteller (weergave kilometer-/mijltotaalteller).
C Tijd.
D Buitentemperatuur.
E Stand koplampverstelling (alleen als het dimlicht is
ingeschakeld).
18
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 23 of 288
19
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

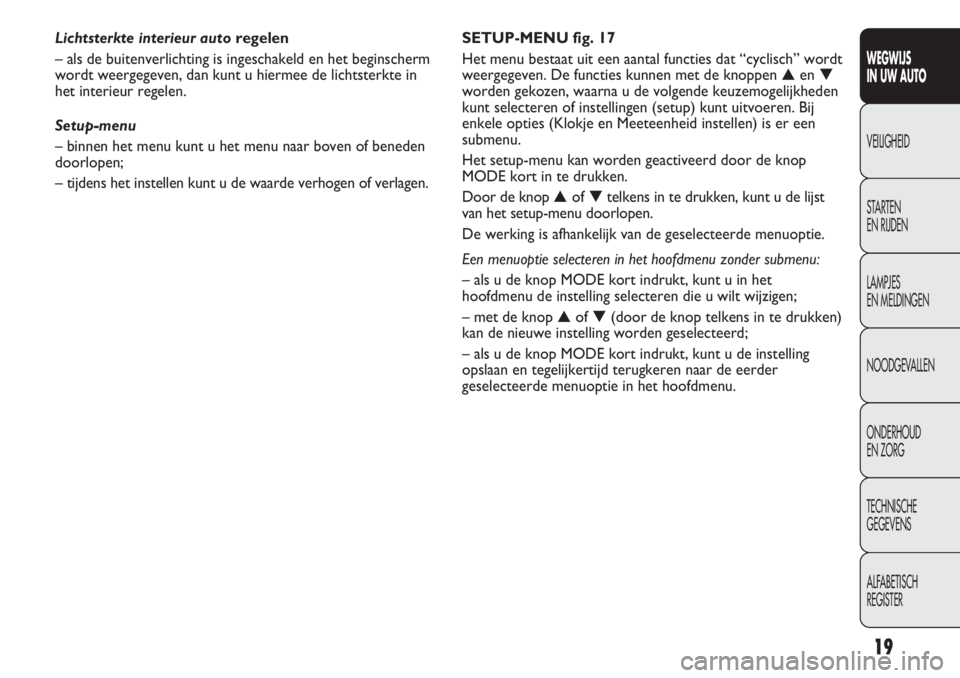

SETUP-MENU fig. 17
Het menu bestaat uit een aantal functies dat “cyclisch” wordt
weergegeven. De functies kunnen met de knoppen ▲en ▼
worden gekozen, waarna u de volgende keuzemogelijkheden
kunt selecteren of instellingen (setup) kunt uitvoeren. Bij
enkele opties (Klokje en Meeteenheid instellen) is er een
submenu.
Het setup-menu kan worden geactiveerd door de knop
MODE kort in te drukken.
Door de knop ▲of ▼telkens in te drukken, kunt u de lijst
van het setup-menu doorlopen.
De werking is afhankelijk van de geselecteerde menuoptie.
Een menuoptie selecteren in het hoofdmenu zonder submenu:
– als u de knop MODE kort indrukt, kunt u in het
hoofdmenu de instelling selecteren die u wilt wijzigen;
– met de knop ▲of ▼(door de knop telkens in te drukken)
kan de nieuwe instelling worden geselecteerd;
– als u de knop MODE kort indrukt, kunt u de instelling
opslaan en tegelijkertijd terugkeren naar de eerder
geselecteerde menuoptie in het hoofdmenu. Lichtsterkte interieur autoregelen
– als de buitenverlichting is ingeschakeld en het beginscherm
wordt weergegeven, dan kunt u hiermee de lichtsterkte in
het interieur regelen.
Setup-menu
– binnen het menu kunt u het menu naar boven of beneden
doorlopen;
– tijdens het instellen kunt u de waarde verhogen of verlagen.
Page 24 of 288

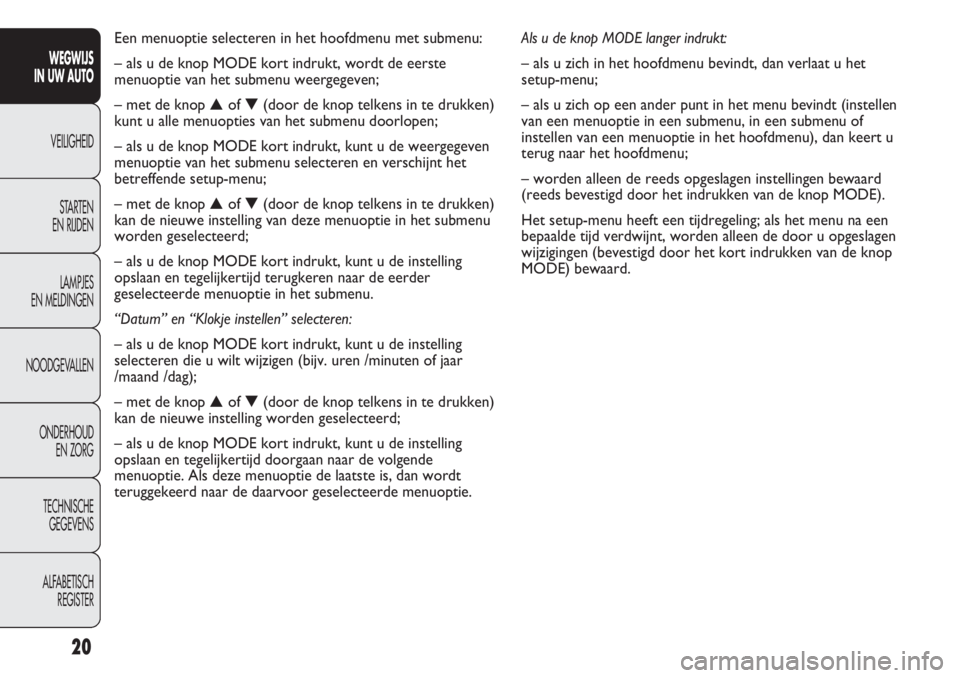

Als u de knop MODE langer indrukt:
– als u zich in het hoofdmenu bevindt, dan verlaat u het
setup-menu;
– als u zich op een ander punt in het menu bevindt (instellen
van een menuoptie in een submenu, in een submenu of
instellen van een menuoptie in het hoofdmenu), dan keert u
terug naar het hoofdmenu;
– worden alleen de reeds opgeslagen instellingen bewaard
(reeds bevestigd door het indrukken van de knop MODE).
Het setup-menu heeft een tijdregeling; als het menu na een
bepaalde tijd verdwijnt, worden alleen de door u opgeslagen
wijzigingen (bevestigd door het kort indrukken van de knop
MODE) bewaard. Een menuoptie selecteren in het hoofdmenu met submenu:
– als u de knop MODE kort indrukt, wordt de eerste
menuoptie van het submenu weergegeven;
– met de knop ▲of ▼(door de knop telkens in te drukken)
kunt u alle menuopties van het submenu doorlopen;
– als u de knop MODE kort indrukt, kunt u de weergegeven
menuoptie van het submenu selecteren en verschijnt het
betreffende setup-menu;
– met de knop ▲of ▼(door de knop telkens in te drukken)
kan de nieuwe instelling van deze menuoptie in het submenu
worden geselecteerd;
– als u de knop MODE kort indrukt, kunt u de instelling
opslaan en tegelijkertijd terugkeren naar de eerder
geselecteerde menuoptie in het submenu.
“Datum” en “Klokje instellen” selecteren:
– als u de knop MODE kort indrukt, kunt u de instelling
selecteren die u wilt wijzigen (bijv. uren /minuten of jaar
/maand /dag);
– met de knop ▲of ▼(door de knop telkens in te drukken)
kan de nieuwe instelling worden geselecteerd;
– als u de knop MODE kort indrukt, kunt u de instelling
opslaan en tegelijkertijd doorgaan naar de volgende
menuoptie. Als deze menuoptie de laatste is, dan wordt
teruggekeerd naar de daarvoor geselecteerde menuoptie.
20
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 25 of 288
21
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Dag
JaarMaand
Deutsch
Français
English
Español
Italiano
Nederland
Português Bijvoorbeeld:
fig. 17 Bijvoorbeeld:
Om vanuit het beginscherm te kunnen navigeren, moet
u kort op de knop MODE drukken. Druk op de knop
▲of ▼om in het menu te navigeren.
OPMERKING Als de auto rijdt is om veiligheidsredenen
alleen een beperkt menu (“Beep Snelheid” instellen)
toegankelijk. Als de auto stilstaat is het uitgebreide
menu toegankelijk.
F0N1020g
MODE
kort
indrukken van
de toets
▲
▼
MENU VERLATENBEEP SNELHEIDSCHEMERSENSOR
TIJD INSTELLEN
DATUM INSTELLEN
ZIE RADIO
AUTOCLOSE
MEETEENHEID
TAAL VOLUME WAARSCHUWINGEN VOL. TOETSEN BUZZ GORDELS (
*) SERVICEBAG PASSAGIER
(*) Functie wordt alleen weergegeven als het SBR-systeem door het Fiat Servicenetwerk is uitgeschakeld.
GEGEVENS TRIP B
MODE
kort
indrukken
van de knop
▲
▼▲
▼▲
▼
▲
▼
▲ ▼
▲ ▼ ▲
▼
▲
▼
▲
▼
▲▼
▲▼
▲▼
▲▼▼
▲
Page 26 of 288
Ga als volgt te werk als u de instelling wilt annuleren:
– druk kort op de knop MODE; op het display knippert (On);
– druk op de knop ▼; op het display knippert (Off);
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Gevoeligheid schemersensor instellen
(voor bepaalde uitvoeringen/markten)
Met deze functie kan de gevoeligheid van de schemersensor
worden ingesteld op 3 niveaus.
Ga voor het instellen van het niveau als volgt te werk:
– druk kort op de knop MODE; op het display knippert het
“niveau” van de ingestelde gevoeligheid;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan. Snelheidslimiet (Beep Snelheid)
Met deze functie kan de snelheidslimiet van de auto (km/h of
mph) worden ingesteld. Als deze limiet wordt overschreden,
wordt de bestuurder gewaarschuwd (zie hoofdstuk “Lampjes
en meldingen”).
Ga voor het instellen van de snelheidslimiet als volgt te werk:
– druk kort op de knop MODE; op het display verschijnt het
opschrift (Beep Snelh.);
– druk op de knop ▲of ▼om de snelheidslimiet in te
schakelen (On) of uit te schakelen (Off);
– als de functie al was ingeschakeld (On), kan met de knop ▲
of ▼de gewenste snelheidslimiet worden ingesteld en
worden bevestigd door het indrukken van de knop MODE.
OPMERKING
De waarde kan worden ingesteld tussen 30 en
200 km/h of tussen 20 en 125 mph, afhankelijk van de ingestelde
meeteenheid (zie de paragraaf “Meeteenheid instellen”
(Meeteenheid) hierna). Elke keer als u de knop
▲/▼indrukt,
wordt de waarde 5 eenheden verhoogd of verlaagd. Als u de
knop
▲/▼ingedrukt houdt, lopen de cijfers automatisch snel
door of terug. Als u dicht bij de juiste waarde bent, stelt u de
exacte waarde in door de knop telkens in te drukken en los te
laten.
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
22
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 27 of 288
23
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER

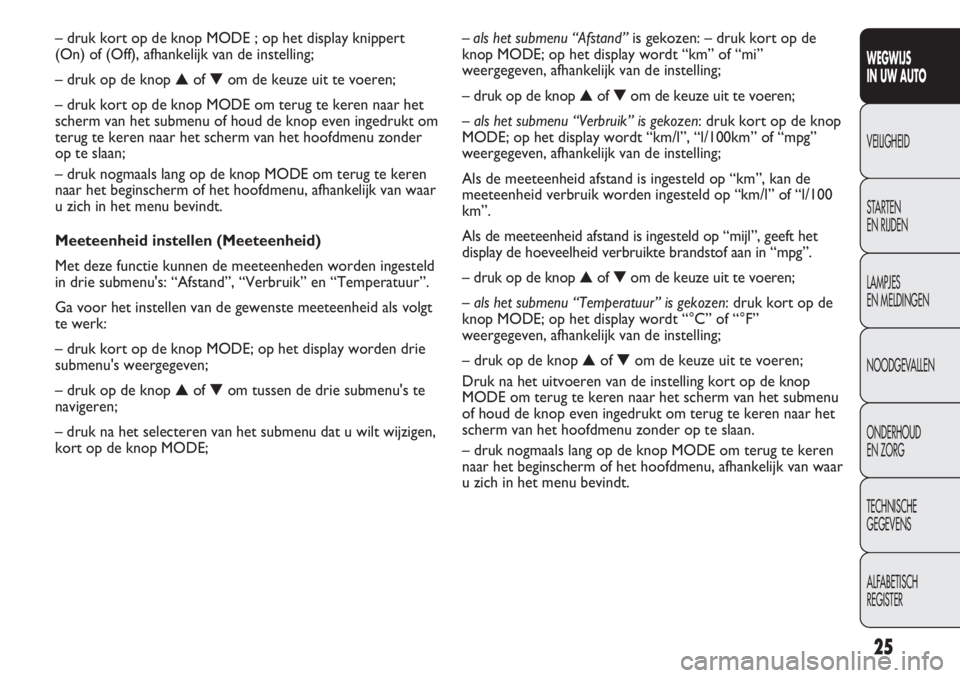

– druk na het selecteren van het submenu dat u wilt wijzigen,
kort op de knop MODE;
– als het submenu “Tijd” is gekozen: druk kort op de knop
MODE; op het display knipperen de “uren”;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE; op het display knipperen de
“minuten”;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– als het submenu “Formaat” is gekozen:druk kort op de knop
MODE ; op het display knippert de tijdsaanduiding;
– druk op de knop ▲of ▼voor weergave van de tijd in
“24h” of “12h”.
Druk na het uitvoeren van de instelling kort op de knop
MODE om terug te keren naar het scherm van het submenu
of houd de knop even ingedrukt om terug te keren naar het
scherm van het hoofdmenu zonder op te slaan.
– druk nogmaals lang op de knop MODE om terug te keren
naar het beginscherm of het hoofdmenu, afhankelijk van waar
u zich in het menu bevindt. Inschakeling Trip B (Gegevens trip B)
Met deze functie kan de weergave van Trip B (dagteller)
worden ingeschakeld (On) of uitgeschakeld (Off).
Zie voor meer informatie de paragraaf “Tripcomputer”.
Ga voor het in-/uitschakelen als volgt te werk:
– druk kort op de knop MODE; op het display knippert (On)
of (Off), afhankelijk van de instelling;
– druk op de knop ▲of ▼om de keuze uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Klokje instellen (Tijd instellen)
Met deze functie kan het klokje worden ingesteld m.b.v. twee
submenu's: “Tijd” en “Formaat”.
Ga voor het instellen als volgt te werk:
– druk kort op de knop MODE; op het display verschijnen de
twee submenu's “Tijd” en “Formaat”;
– druk op de knop ▲of ▼om tussen de submenu's te
navigeren;
Page 28 of 288
Herhaling informatie audiosysteem (Zie radio)
Met deze functie kan op het display de informatie over de
autoradio worden weergegeven.
– Radio: frequentie of RDS-bericht van het geselecteerde
radiostation, automatisch zoeken of AutoSTore inschakelen;
– audio-CD, MP3-CD: nummer van het muziekstuk;
– CD-wisselaar: CD-nummer en nummer muziekstuk.
Ga voor het inschakelen (On) of uitschakelen (Off) van de
informatie van het audiosysteem op het display als volgt te
werk:
– druk kort op de knop MODE; op het display knippert (On)
of (Off), afhankelijk van de instelling;
– druk op de knop ▲of ▼om de keuze uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Centrale portiervergrendeling
bij rijdende auto
(Autoclose)
Als deze functie is ingeschakeld (On), worden de portieren
automatisch vergrendeld als de auto sneller rijdt dan
20 km/h.
Ga voor het inschakelen (On) of uitschakelen (Off) van deze
functie als volgt te werk:
– druk kort op de knop MODE; op het display verschijnt een
submenu; Datum instellen (Datum instellen)
Met deze functie kan de datum worden ingesteld (dag –
maand – jaar).
Ga voor het instellen als volgt te werk:
– druk kort op de knop MODE; op het display knippert de
“dag” (dd);
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE; op het display knippert de
“maand” (mm);
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE; op het display knippert het
“jaar” (jjjj);
– druk op de knop ▲of ▼om de instelling uit te voeren.
OPMERKING Elke keer als u de knop ▲of ▼indrukt, wordt
de waarde een eenheid verhoogd of verlaagd. Als u de knop
ingedrukt houdt, lopen de cijfers automatisch snel door of
terug. Als u dicht bij de juiste waarde bent, stelt u de exacte
waarde in door de knop telkens in te drukken en los te laten.
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
24
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
Page 29 of 288
25
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
– als het submenu “Afstand”is gekozen: – druk kort op de
knop MODE; op het display wordt “km” of “mi”
weergegeven, afhankelijk van de instelling;
– druk op de knop ▲of ▼om de keuze uit te voeren;
– als het submenu “Verbruik” is gekozen: druk kort op de knop
MODE; op het display wordt “km/l”, “l/100km” of “mpg”
weergegeven, afhankelijk van de instelling;
Als de meeteenheid afstand is ingesteld op “km”, kan de
meeteenheid verbruik worden ingesteld op “km/l” of “l/100
km”.
Als de meeteenheid afstand is ingesteld op “mijl”, geeft het
display de hoeveelheid verbruikte brandstof aan in “mpg”.
– druk op de knop ▲of ▼om de keuze uit te voeren;
– als het submenu “Temperatuur” is gekozen: druk kort op de
knop MODE; op het display wordt “°C” of “°F”
weergegeven, afhankelijk van de instelling;
– druk op de knop ▲of ▼om de keuze uit te voeren;
Druk na het uitvoeren van de instelling kort op de knop
MODE om terug te keren naar het scherm van het submenu
of houd de knop even ingedrukt om terug te keren naar het
scherm van het hoofdmenu zonder op te slaan.
– druk nogmaals lang op de knop MODE om terug te keren
naar het beginscherm of het hoofdmenu, afhankelijk van waar
u zich in het menu bevindt. – druk kort op de knop MODE ; op het display knippert
(On) of (Off), afhankelijk van de instelling;
– druk op de knop ▲of ▼om de keuze uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
scherm van het submenu of houd de knop even ingedrukt om
terug te keren naar het scherm van het hoofdmenu zonder
op te slaan;
– druk nogmaals lang op de knop MODE om terug te keren
naar het beginscherm of het hoofdmenu, afhankelijk van waar
u zich in het menu bevindt.
Meeteenheid instellen (Meeteenheid)
Met deze functie kunnen de meeteenheden worden ingesteld
in drie submenu's: “Afstand”, “Verbruik” en “Temperatuur”.
Ga voor het instellen van de gewenste meeteenheid als volgt
te werk:
– druk kort op de knop MODE; op het display worden drie
submenu's weergegeven;
– druk op de knop ▲of ▼om tussen de drie submenu's te
navigeren;
– druk na het selecteren van het submenu dat u wilt wijzigen,
kort op de knop MODE;
Page 30 of 288
Volumeregeling knoppen (Vol. toetsen)
Het akoestische signaal dat klinkt bij het indrukken van de
knoppen MODE, ▲en ▼kan worden ingesteld op 8 niveaus.
Ga voor het instellen van het gewenste volume als volgt te
werk:
– druk kort op de knop MODE; op het display knippert het
“niveau” van het ingestelde volume;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Herinschakeling buzzer voor melding SBR-systeem
(Buzz. gordels)
De functie wordt alleen weergegeven als het SBR-systeem
door het Fiat Servicenetwerk is uitgeschakeld (zie de

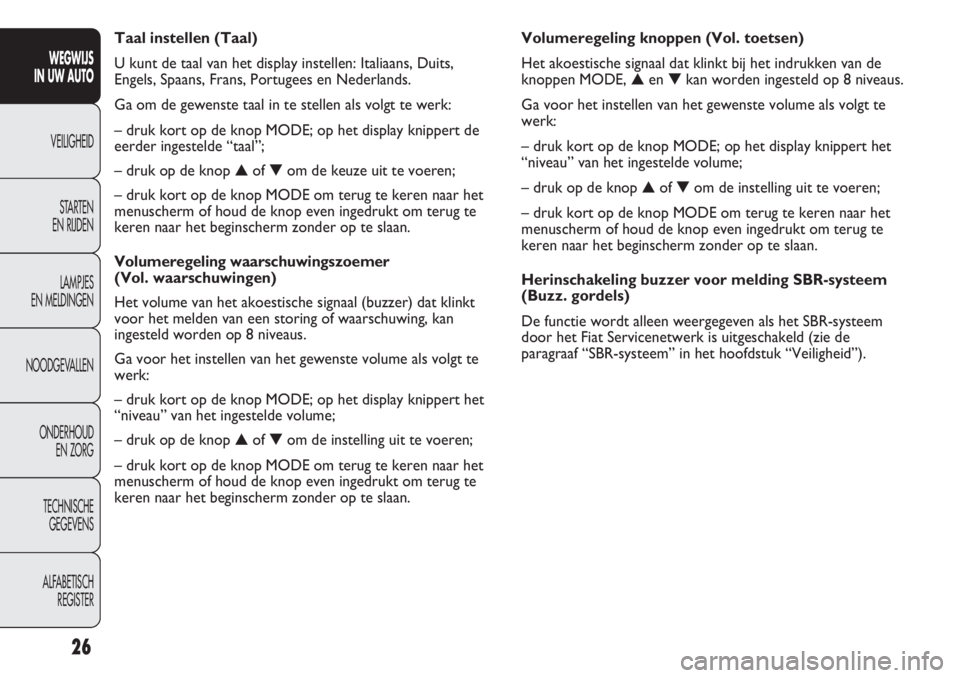

paragraaf “SBR-systeem” in het hoofdstuk “Veiligheid”). Taal instellen (Taal)
U kunt de taal van het display instellen: Italiaans, Duits,
Engels, Spaans, Frans, Portugees en Nederlands.
Ga om de gewenste taal in te stellen als volgt te werk:
– druk kort op de knop MODE; op het display knippert de
eerder ingestelde “taal”;
– druk op de knop ▲of ▼om de keuze uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
Volumeregeling waarschuwingszoemer
(Vol. waarschuwingen)
Het volume van het akoestische signaal (buzzer) dat klinkt
voor het melden van een storing of waarschuwing, kan
ingesteld worden op 8 niveaus.
Ga voor het instellen van het gewenste volume als volgt te
werk:
– druk kort op de knop MODE; op het display knippert het
“niveau” van het ingestelde volume;
– druk op de knop ▲of ▼om de instelling uit te voeren;
– druk kort op de knop MODE om terug te keren naar het
menuscherm of houd de knop even ingedrukt om terug te
keren naar het beginscherm zonder op te slaan.
26
WEGWIJS
IN UW AUTO
VEILIGHEID
STARTEN
EN RIJDEN
LAMPJES
EN MELDINGEN
NOODGEVALLEN
ONDERHOUD
EN ZORG
TECHNISCHE
GEGEVENS
ALFABETISCH
REGISTER
