17
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
УСТАНОВОЧНОЕ МЕНЮ – рис. 17
Меню включает серию функций с «круговым»
расположением; их выбор с помощью кнопок ▲и ▼
открывает доступ к различным операциям по выбору
и настройке (установке), перечисленным ниже.
Меню можно активировать кратким нажатием кнопки
MODE.
Однократными нажатиями на кнопки ▲и ▼можно
перемещаться по перечню функций установочного меню.
На этом этапе режимы управления отличаются друг от
друга и зависят от выбранных статей.
Выбор статьи меню
– кратким нажатием кнопки MODE можно выбрать
настройку меню, которую нужно изменить;
– кнопками ▲и ▼(одиночные нажатия) можно выбрать
новую настройку;
– кратким нажатием кнопки MODE можно сохранить
настройку и одновременно вернуться в ранее
выбранную статью меню.
Выбор функции «Настройка часов»
– кратким нажатием кнопки MODE можно выбрать
первое данное, которое следует изменить (часы);
– кнопками ▲и ▼(одиночные нажатия) можно выбрать
новую настройку;– кратким нажатием на кнопку MODE можно сохранить
настройку и одновременно перейти к следующей статье
меню установки (минуты);
– после настройки минут можно вернуться в ранее
выбранную статью меню.
В результате длительного нажатия на кнопку MODE
– при нахождении на уровне меню, вы выйдите из меню
настройки;
– при нахождении на уровне настройки определенной
статьи меню, вы выйдите на уровень меню;
– сохраняются только изменения, уже сохраненные
пользователем (уже подтвержденные нажатием кнопки
MODE).
Область установочного меню ограничена таймером;
после выхода из меню по истечении заданного времени
в ЗУ сохраняются только те изменения, которые были
уже сохранены пользователем (уже подтвержденные
кратким нажатием кнопки MODE).
Page 22 of 265

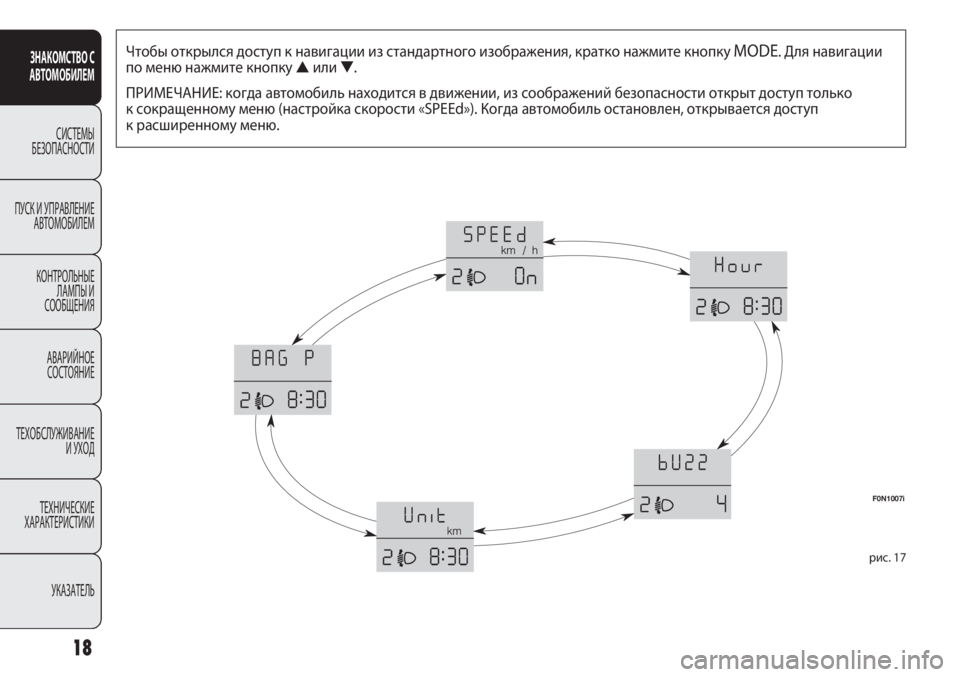

18
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Чтобы открылся доступ к навигации из стандартного изображения, кратко нажмите кнопку MODE. Для навигации
по меню нажмите кнопку ▲или ▼.
ПРИМЕЧАНИЕ: когда автомобиль находится в движении, из соображений безопасности открыт доступ только
к сокращенному меню (настройка скорости «SPEEd»). Когда автомобиль остановлен, открывается доступ
к расширенному меню.
рис. 17
F0N1007i
Page 23 of 265
19
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Настройка часов (Hour)
Функция позволяет настроить время по часам.
Регулировка выполняется следующим образом:
– при кратком нажатии на кнопку MODE на дисплей
выводятся в проблесковом режиме «часы»;
– нажмите кнопку ▲или ▼, чтобы выполнить
регулировку;
– при кратком нажатии на кнопку MODE на дисплей
выводятся в проблесковом режиме «минуты»;
– нажмите кнопку ▲или ▼, чтобы выполнить
регулировку;
– кратко нажмите на кнопку MODE, чтобы вернуться
в окно меню, или нажмите на нее долго, чтобы вернуться
в стандартное изображение без сохранения параметров. Настройка ограничения скорости (SPEEd)
Данная функция позволяет настроить ограничение
скорости автомобиля (км/час или миль/час), по
превышении которой водитель должным образом
оповещается (см. главу «Контрольные лампы
и сообщения»).
Настройка нужного ограничения скорости
– Кратко нажмите на кнопку MODE, на дисплее
появляется надпись (SPEEd) и ранее заданная единица
измерения (км/час) или (миль/час);
– нажмите кнопку▲или ▼, чтобы включить (On) или
выключить (OFF) функцию ограничения скорости;
– если функция активирована (On), кнопкой ▲или ▼
выберите нужное значение скорости и нажмите кнопку
MODE, чтобы подтвердить сделанный выбор;
ПРИМЕЧЕНИЕ: настройка может быть выполнена
в пределах 30 – 200 км/час или 20 – 125 миль/час
в зависимости от заданной ранее единицы измерения
(см. параграф «Настройка единицы измерения Unit»).
Каждое нажатие на копку ▲/▼вызывает
повышение/понижение скорости на 5 единиц.
Непрерывное нажатие на копку ▲/▼выполняет быстрое
автоматическое повышение/понижение параметра
скорости. При приближении к нужному значению
скорости завершите регулировку отдельными краткими
нажатиями на кнопку.
– кратко нажмите на кнопку MODE, чтобы вернуться
в окно меню, или нажмите на нее долго, чтобы вернуться
в стандартное изображение без сохранения параметров.
Page 24 of 265
20
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Настройка единицы измерения (Unit)
Функция позволяет задать единицу измерения
расстояния пробега.
Регулировка выполняется следующим образом:
– кратко нажмите на кнопку MODE, на дисплее
появляется надпись (Unit) и ранее заданная единица
измерения (км) или (мили);
– нажмите кнопку ▲или ▼, чтобы выбрать нужную
единицу измерения;
– кратко нажмите на кнопку MODE, чтобы вернуться
в окно меню, или нажмите на нее долго, чтобы вернуться
в стандартное изображение без сохранения параметров. Регулировка громкости зуммера (bUZZ)
С помощью этой функции можно настроить громкость
акустического сигнала (зуммера), сопровождающего
выведение на дисплей сообщения о неисправности/
предупреждения.
Настройка нужной громкости
– при кратком нажатии на кнопку MODE на дисплей
выводится надпись (bUZZ);
– нажмите кнопку ▲или ▼, чтобы выбрать нужный
уровень громкости (возможна регулировка 8 уровней);
– кратко нажмите на кнопку MODE, чтобы вернуться
в окно меню, или нажмите на нее долго, чтобы вернуться
в стандартное изображение без сохранения параметров.
Page 25 of 265
21
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ

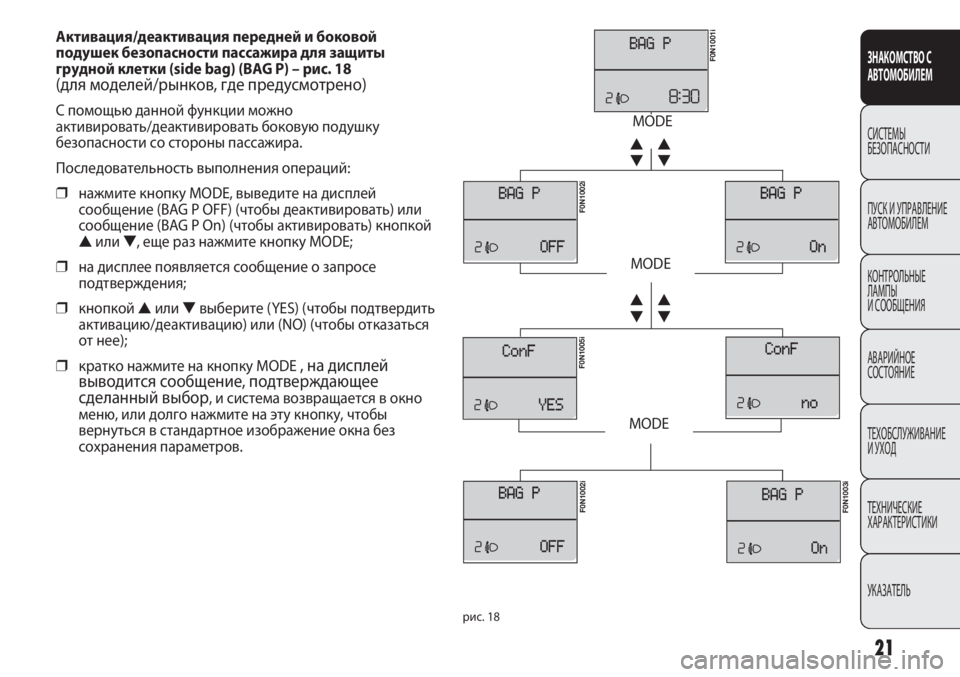

Активация/деактивация передней и боковой
подушек безопасности пассажира для защиты
грудной клетки (side bag) (BAG P) – рис. 18
(для моделей/рынков, где предусмотрено)
С помощью данной функции можно
активировать/деактивировать боковую подушку
безопасности со стороны пассажира.
Последовательность выполнения операций:
❒нажмите кнопку MODE, выведите на дисплей
сообщение (BAG OFF) (чтобы деактивировать) или
сообщение (BAG On) (чтобы активировать) кнопкой
▲или ▼, еще раз нажмите кнопку MODE;
❒на дисплее появляется сообщение о запросе
подтверждения;
❒кнопкой ▲или ▼выберите (YES) (чтобы подтвердить
активацию/деактивацию) или (NO) (чтобы отказаться
от нее);
❒кратко нажмите на кнопку MODE, на дисплей
выводится сообщение, подтверждающее
сделанный выбор
, и система возвращается в окно
меню, или долго нажмите на эту кнопку, чтобы
вернуться в стандартное изображение окна без
сохранения параметров.
MODE
MODE
MODE
▼ ▲
▼ ▲
▼ ▲
▼ ▲
F0N1001i F0N1002i F0N1005i
F0N1002i
F0N1003i
рис. 18
Page 26 of 265
«Trip В», представленный только на
многофункциональном дисплее, позволяет видеть
следующие параметры:
– пройденное расстояние В
– средний расход В
– средняя скорость В
– время в пути В (продолжительность управления
автомобилем).
ПРИМЕЧЕНИЕ: функция «Trip B» может быть отключена
(см. параграф «Включение Trip B»). Параметры «Запас
хода» и «Мгновенный расход» установить на ноль нельзя.
Выводимые на дисплей параметры
Наружная температура
Показывает наружную температуру воздуха вне салона
автомобиля.
Запас хода
(для моделей/рынков, где предусмотрено)
Показывает расстояние, которое еще можно пройти на
имеющемся в баке топливе в случае продолжения
поездки в таком же режиме управления. На дисплей
выводится показание «----» при выявлении следующих
событий:
– значение запаса хода меньше 50 км (или 30 миль)
– в случае длительной стоянки автомобиля
с включенным двигателем.
БОРТОВОЙ КОМПЬЮТЕР
Общие сведения
Бортовой компьютер дает возможность вывести на
дисплей параметры рабочего состояния автомобиля,
когда ключ зажигания находится в положении MAR.
Данная функция включает два отдельных пробега «Trip A»
и «Trip B», которые контролируют выполнение
автомобилем служебной поездки независимо друг от
друга. Обе функции можно выставлять на ноль
(сброс – начало новой служебной поездки).
«Trip A» позволяет визуализировать следующие
параметры:
– наружная температура
– запас хода
– пройденное расстояние
– средний расход
– мгновенный расход
– средняя скорость
– время в пути (продолжительность управления
автомобилем).
22
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Page 27 of 265
23
Кнопка управления TRIP – рис. 19
Кнопка TRIP, расположенная на оконечности правого
рычага, при ключе зажигания в положении MAR дает
возможность просмотреть описанные ранее параметры,
а также обнулить их для начала новой поездки:
– краткое нажатие для просмотра различных
параметров;
– длинное нажатие для их обнуления (сброса) и начала
новой служебной поездки. Пройденное расстояние
Показывает пройденное расстояние с начала новой
служебной поездки.
Средний расход
(для моделей/рынков, где
предусмотрено)
Показывает среднее значение расходов с начала новой
служебной поездки.
Мгновенный расход
(для моделей/рынков, где
предусмотрено)
Показывает постоянно обновляемое изменение расхода
топлива. В случае стоянки автомобиля с включенным
двигателем на дисплей выводится индикация «----».
Средняя скорость
Среднее значение скорости автомобиля из расчета
общего времени, прошедшего с начала новой служебной
поездки.
Время в пути
Время, прошедшее с начала новой служебной поездки.
ПРЕДУПРЕЖДЕНИЕ В случае отсутствия информации все
показания бортового компьютера, вместо конкретных
значений, представлены в виде «----». После
восстановления условий обычной работы подсчет всех
параметров возобновляется без обнуления значений,
представленных до выявления неисправности, и без
начала новой служебной поездки.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0019mрис. 19
Page 28 of 265
24
Новая служебная поездка
Она начинается после того, как параметры обнулены:
– «вручную» пользователем соответствующей кнопкой;
– «автоматически», когда «пройденное расстояние»
достигает значения 3999,9 км или 9999,9 км в зависимости
от типа установленного дисплея, или когда «время в пути»
достигает значения 99.59 (99 часов 59 минут);
– после каждого отсоединения и последующего
подсоединения аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЕ Операция обнуления, выполняемая
при наличии обозначений на дисплее «Trip A»,
осуществляет только сброс параметров
соответствующей функции.
ПРЕДУПРЕЖДЕНИЕ Операция обнуления, выполняемая
при наличии обозначений на дисплее «Trip B»,
осуществляет только сброс параметров
соответствующей функции.
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
Процедура начала пути
Приведите ключ зажигания в положение MAR, выполните
обнуление (сброс) параметров нажатием и удержанием в
течение более 2 секунд кнопки TRIP.
Выход из функции Trip
Чтобы выйти из функции Trip, держите нажатой кнопку
MODE в течение более 2 секунд.
Page 29 of 265
25
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ
И СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
F0N0118mрис. 20
Регулировка сидений по высоте
Чтобы приподнять сиденье: сядьте на него; сдвиньте
вверх рычаг B (передняя сторона сиденья) или рычаг C
(задняя сторона сиденья) и приложите нагрузку от массы
тела к той части сиденья, которую нужно поднять.
СИДЕНЬЯ
Любая регулировка положения сидений
должна выполняться на остановленном
автомобиле.
ВНИМАНИЕ
Тканевая обивка в Вашем автомобиле
рассчитана на устойчивость к износу,
который возникает в результате
обычной эксплуатации транспортного
средства. Однако, следует избегать сильного
и/или продолжительного трения по обивке
аксессуарами одежды типа металлических
пряжек, заклепок, застежек на липучках и прочего,
так как они, действуя локально и с сильным
нажимом на тканевые волокна, могут привести к
их разрыву и к дальнейшему повреждению обивки.
Регулировка сидений в продольном
направлении – рис. 20
Приподнимите рычаг A и сдвиньте сиденье вперед или
назад: в положении водителя его руки должны лежать на
ободе рулевого колеса.
Отпустите регулировочный рычаг и
обязательно проверьте, чтобы сиденье
оставалось неподвижным на направляющих при
попытках сдвинуть его вперед и назад.
Отсутствие такой блокировки может привести
к неожиданному смещению сиденья и к потере
управления автомобилем.
ВНИМАНИЕ
Page 30 of 265
F0N0147mрис. 21F0N0139mрис. 22

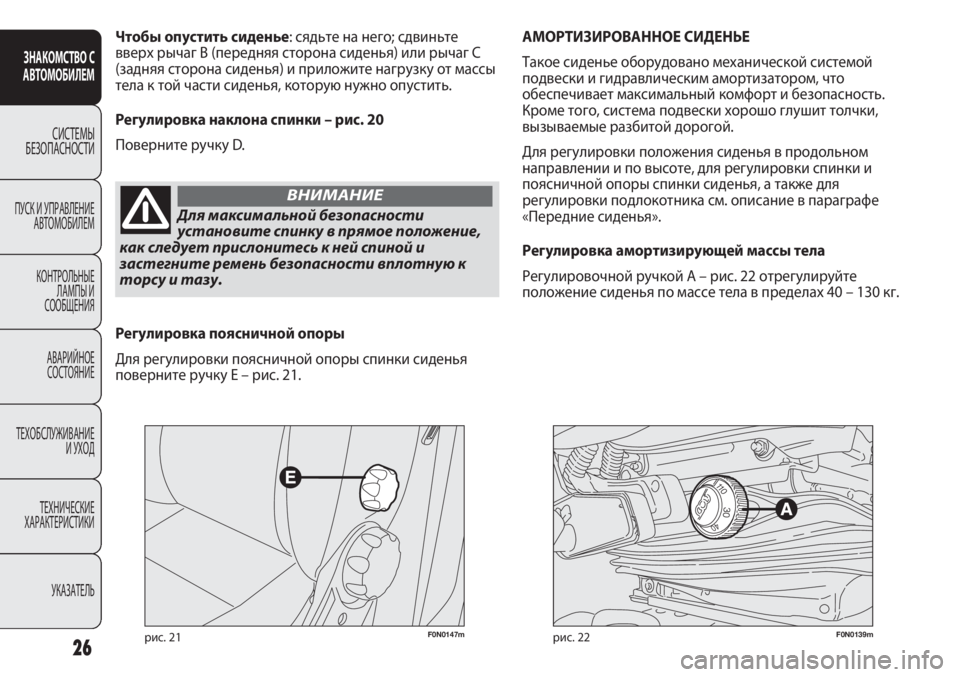

АМОРТИЗИРОВАННОЕ СИДЕНЬЕ
Такое сиденье оборудовано механической системой
подвески и гидравлическим амортизатором, что
обеспечивает максимальный комфорт и безопасность.
Кроме того, система подвески хорошо глушит толчки,
вызываемые разбитой дорогой.
Для регулировки положения сиденья в продольном
направлении и по высоте, для регулировки спинки и
поясничной опоры спинки сиденья, а также для
регулировки подлокотника см. описание в параграфе
«Передние сиденья».
Регулировка амортизирующей массы тела
Регулировочной ручкой A – рис. 22 отрегулируйте
положение сиденья по массе тела в пределах 40 – 130 кг. Чтобы опустить сиденье: сядьте на него; сдвиньте
вверх рычаг B (передняя сторона сиденья) или рычаг C
(задняя сторона сиденья) и приложите нагрузку от массы
тела к той части сиденья, которую нужно опустить.
Регулировка наклона спинки – рис. 20
Поверните ручку D.
Для максимальной безопасности
установите спинку в прямое положение,
как следует прислонитесь к ней спиной и
застегните ремень безопасности вплотную к
торсу и тазу.
ВНИМАНИЕ
Регулировка поясничной опоры
Для регулировки поясничной опоры спинки сиденья
поверните ручку E – рис. 21.
26
ЗНАКОМСТВО С
АВТОМОБИЛЕМ
СИСТЕМЫ
БЕЗОПАСНОСТИ
ПУСК И УПРАВЛЕНИЕ
АВТОМОБИЛЕМ
КОНТРОЛЬНЫЕ
ЛАМПЫ И
СООБЩЕНИЯ
АВАРИЙНОЕ
СОСТОЯНИЕ
ТЕХОБСЛУЖИВАНИЕ
И УХОД
ТЕХНИЧЕСКИЕ
ХАРАКТЕРИСТИКИ
УКАЗАТЕЛЬ
