FIAT DUCATO 2013 Libretto Uso Manutenzione (in Italian)

117
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

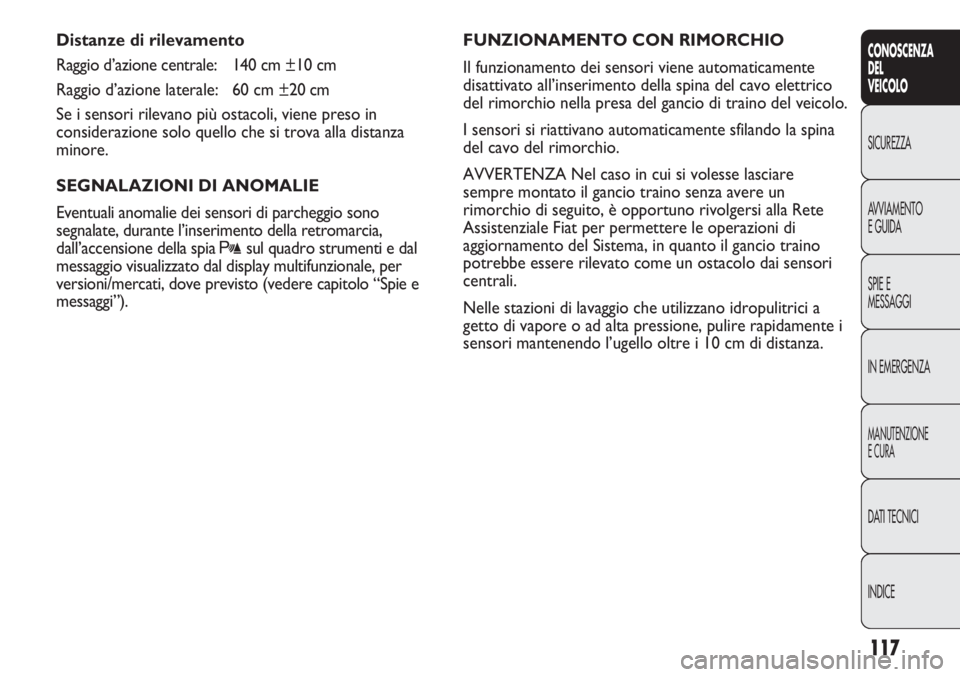

Distanze di rilevamento
Raggio d’azione centrale: 140 cm ±10 cm
Raggio d’azione laterale: 60 cm ±20 cm
Se i sensori rilevano più ostacoli, viene preso in
considerazione solo quello che si trova alla distanza
minore.
SEGNALAZIONI DI ANOMALIE
Eventuali anomalie dei sensori di parcheggio sono
segnalate, durante l’inserimento della retromarcia,
dall’accensione della spia
tsul quadro strumenti e dal
messaggio visualizzato dal display multifunzionale, per
versioni/mercati, dove previsto (vedere capitolo “Spie e
messaggi”).FUNZIONAMENTO CON RIMORCHIO
Il funzionamento dei sensori viene automaticamente
disattivato all’inserimento della spina del cavo elettrico
del rimorchio nella presa del gancio di traino del veicolo.
I sensori si riattivano automaticamente sfilando la spina
del cavo del rimorchio.
AVVERTENZA Nel caso in cui si volesse lasciare
sempre montato il gancio traino senza avere un
rimorchio di seguito, è opportuno rivolgersi alla Rete
Assistenziale Fiat per permettere le operazioni di
aggiornamento del Sistema, in quanto il gancio traino
potrebbe essere rilevato come un ostacolo dai sensori
centrali.
Nelle stazioni di lavaggio che utilizzano idropulitrici a
getto di vapore o ad alta pressione, pulire rapidamente i
sensori mantenendo l’ugello oltre i 10 cm di distanza.

118
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

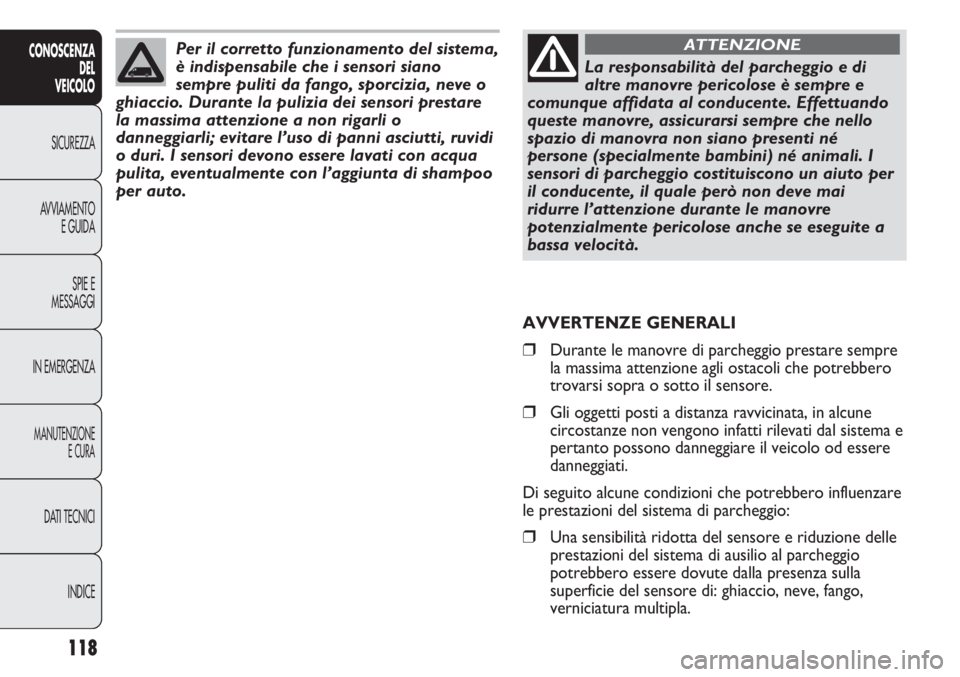

La responsabilità del parcheggio e di
altre manovre pericolose è sempre e
comunque affidata al conducente. Effettuando
queste manovre, assicurarsi sempre che nello
spazio di manovra non siano presenti né
persone (specialmente bambini) né animali. I
sensori di parcheggio costituiscono un aiuto per
il conducente, il quale però non deve mai
ridurre l’attenzione durante le manovre
potenzialmente pericolose anche se eseguite a
bassa velocità.
ATTENZIONEPer il corretto funzionamento del sistema,
è indispensabile che i sensori siano
sempre puliti da fango, sporcizia, neve o
ghiaccio. Durante la pulizia dei sensori prestare
la massima attenzione a non rigarli o
danneggiarli; evitare l’uso di panni asciutti, ruvidi
o duri. I sensori devono essere lavati con acqua
pulita, eventualmente con l’aggiunta di shampoo
per auto.
AVVERTENZE GENERALI
❒Durante le manovre di parcheggio prestare sempre
la massima attenzione agli ostacoli che potrebbero
trovarsi sopra o sotto il sensore.
❒Gli oggetti posti a distanza ravvicinata, in alcune
circostanze non vengono infatti rilevati dal sistema e
pertanto possono danneggiare il veicolo od essere
danneggiati.
Di seguito alcune condizioni che potrebbero influenzare
le prestazioni del sistema di parcheggio:
❒Una sensibilità ridotta del sensore e riduzione delle
prestazioni del sistema di ausilio al parcheggio
potrebbero essere dovute dalla presenza sulla
superficie del sensore di: ghiaccio, neve, fango,
verniciatura multipla.

119
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

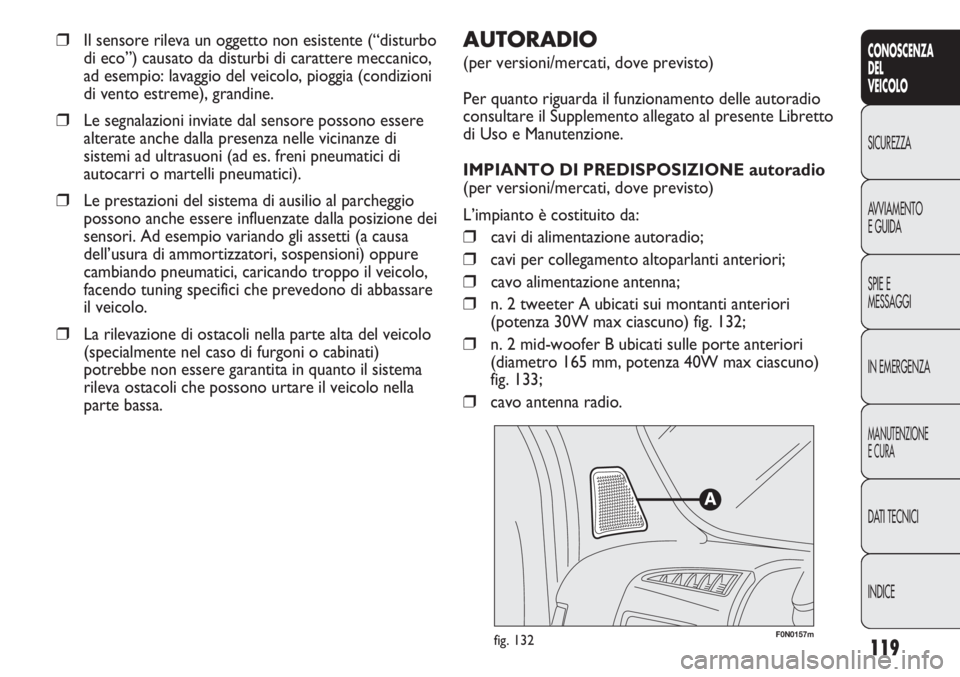

F0N0157mfig. 132
AUTORADIO
(per versioni/mercati, dove previsto)
Per quanto riguarda il funzionamento delle autoradio
consultare il Supplemento allegato al presente Libretto
di Uso e Manutenzione.
IMPIANTO DI PREDISPOSIZIONE autoradio
(per versioni/mercati, dove previsto)
L’impianto è costituito da:
❒cavi di alimentazione autoradio;
❒cavi per collegamento altoparlanti anteriori;
❒cavo alimentazione antenna;
❒n. 2 tweeter A ubicati sui montanti anteriori
(potenza 30W max ciascuno) fig. 132;
❒n. 2 mid-woofer B ubicati sulle porte anteriori
(diametro 165 mm, potenza 40W max ciascuno)
fig. 133;
❒cavo antenna radio.
❒Il sensore rileva un oggetto non esistente (“disturbo
di eco”) causato da disturbi di carattere meccanico,
ad esempio: lavaggio del veicolo, pioggia (condizioni
di vento estreme), grandine.
❒Le segnalazioni inviate dal sensore possono essere
alterate anche dalla presenza nelle vicinanze di
sistemi ad ultrasuoni (ad es. freni pneumatici di
autocarri o martelli pneumatici).
❒Le prestazioni del sistema di ausilio al parcheggio
possono anche essere influenzate dalla posizione dei
sensori. Ad esempio variando gli assetti (a causa
dell’usura di ammortizzatori, sospensioni) oppure
cambiando pneumatici, caricando troppo il veicolo,
facendo tuning specifici che prevedono di abbassare
il veicolo.
❒La rilevazione di ostacoli nella parte alta del veicolo
(specialmente nel caso di furgoni o cabinati)
potrebbe non essere garantita in quanto il sistema
rileva ostacoli che possono urtare il veicolo nella
parte bassa.

120
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

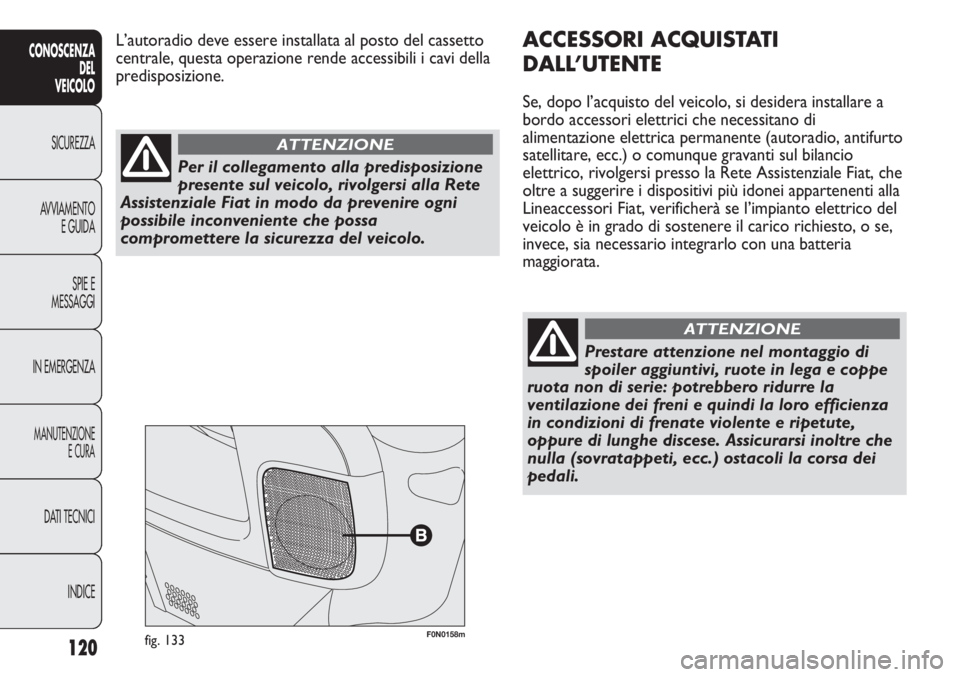

F0N0158mfig. 133
ACCESSORI ACQUISTATI
DALL’UTENTE
Se, dopo l’acquisto del veicolo, si desidera installare a
bordo accessori elettrici che necessitano di
alimentazione elettrica permanente (autoradio, antifurto
satellitare, ecc.) o comunque gravanti sul bilancio
elettrico, rivolgersi presso la Rete Assistenziale Fiat, che
oltre a suggerire i dispositivi più idonei appartenenti alla
Lineaccessori Fiat, verificherà se l’impianto elettrico del
veicolo è in grado di sostenere il carico richiesto, o se,
invece, sia necessario integrarlo con una batteria
maggiorata. L’autoradio deve essere installata al posto del cassetto
centrale, questa operazione rende accessibili i cavi della
predisposizione.
Per il collegamento alla predisposizione
presente sul veicolo, rivolgersi alla Rete
Assistenziale Fiat in modo da prevenire ogni
possibile inconveniente che possa
compromettere la sicurezza del veicolo.
ATTENZIONE
Prestare attenzione nel montaggio di
spoiler aggiuntivi, ruote in lega e coppe
ruota non di serie: potrebbero ridurre la
ventilazione dei freni e quindi la loro efficienza
in condizioni di frenate violente e ripetute,
oppure di lunghe discese. Assicurarsi inoltre che
nulla (sovratappeti, ecc.) ostacoli la corsa dei
pedali.
ATTENZIONE

121
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

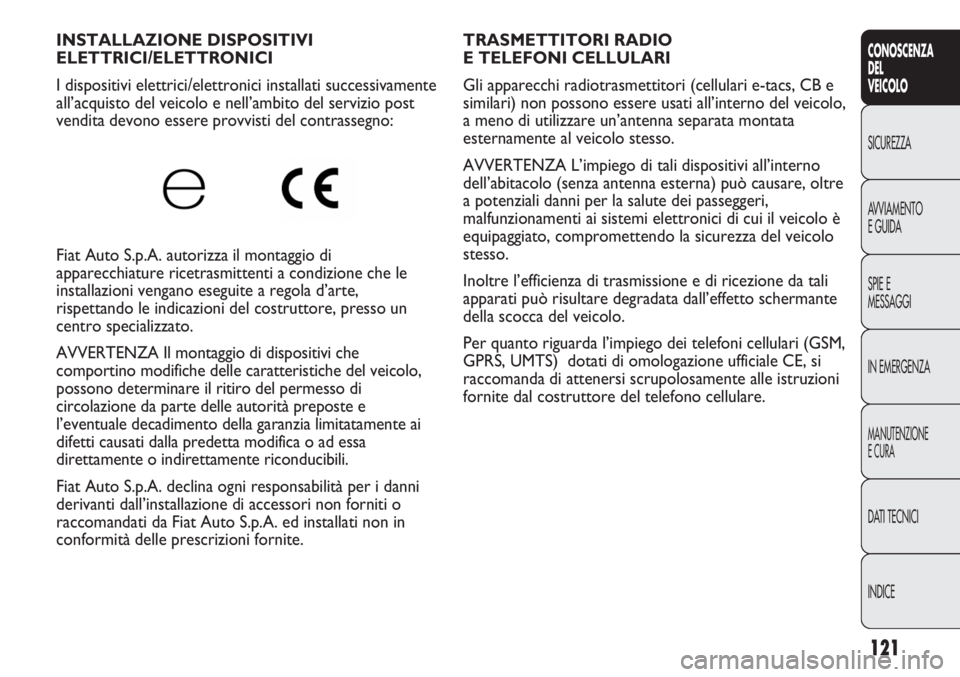

TRASMETTITORI RADIO
E TELEFONI CELLULARI
Gli apparecchi radiotrasmettitori (cellulari e-tacs, CB e
similari) non possono essere usati all’interno del veicolo,
a meno di utilizzare un’antenna separata montata
esternamente al veicolo stesso.
AVVERTENZA L’impiego di tali dispositivi all’interno
dell’abitacolo (senza antenna esterna) può causare, oltre
a potenziali danni per la salute dei passeggeri,
malfunzionamenti ai sistemi elettronici di cui il veicolo è
equipaggiato, compromettendo la sicurezza del veicolo
stesso.
Inoltre l’efficienza di trasmissione e di ricezione da tali
apparati può risultare degradata dall’effetto schermante
della scocca del veicolo.
Per quanto riguarda l’impiego dei telefoni cellulari (GSM,
GPRS, UMTS) dotati di omologazione ufficiale CE, si
raccomanda di attenersi scrupolosamente alle istruzioni
fornite dal costruttore del telefono cellulare. INSTALLAZIONE DISPOSITIVI
ELETTRICI/ELETTRONICI
I dispositivi elettrici/elettronici installati successivamente
all’acquisto del veicolo e nell’ambito del servizio post
vendita devono essere provvisti del contrassegno:
Fiat Auto S.p.A. autorizza il montaggio di
apparecchiature ricetrasmittenti a condizione che le
installazioni vengano eseguite a regola d’arte,
rispettando le indicazioni del costruttore, presso un
centro specializzato.
AVVERTENZA Il montaggio di dispositivi che
comportino modifiche delle caratteristiche del veicolo,
possono determinare il ritiro del permesso di
circolazione da parte delle autorità preposte e
l’eventuale decadimento della garanzia limitatamente ai
difetti causati dalla predetta modifica o ad essa
direttamente o indirettamente riconducibili.
Fiat Auto S.p.A. declina ogni responsabilità per i danni
derivanti dall’installazione di accessori non forniti o
raccomandati da Fiat Auto S.p.A. ed installati non in
conformità delle prescrizioni fornite.

122
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

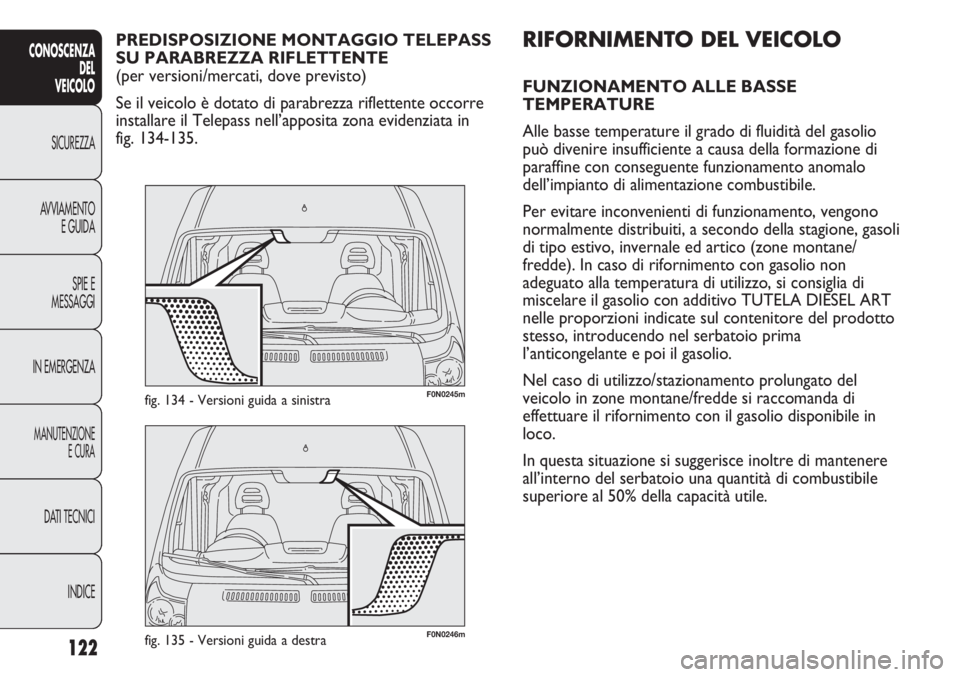

F0N0246mfig. 135 - Versioni guida a destra
F0N0245mfig. 134 - Versioni guida a sinistra
RIFORNIMENTO DEL VEICOLO
FUNZIONAMENTO ALLE BASSE
TEMPERATURE
Alle basse temperature il grado di fluidità del gasolio
può divenire insufficiente a causa della formazione di
paraffine con conseguente funzionamento anomalo
dell’impianto di alimentazione combustibile.
Per evitare inconvenienti di funzionamento, vengono
normalmente distribuiti, a secondo della stagione, gasoli
di tipo estivo, invernale ed artico (zone montane/
fredde). In caso di rifornimento con gasolio non
adeguato alla temperatura di utilizzo, si consiglia di
miscelare il gasolio con additivo TUTELA DIESEL ART
nelle proporzioni indicate sul contenitore del prodotto
stesso, introducendo nel serbatoio prima
l’anticongelante e poi il gasolio.
Nel caso di utilizzo/stazionamento prolungato del
veicolo in zone montane/fredde si raccomanda di
effettuare il rifornimento con il gasolio disponibile in
loco.
In questa situazione si suggerisce inoltre di mantenere
all’interno del serbatoio una quantità di combustibile
superiore al 50% della capacità utile. PREDISPOSIZIONE MONTAGGIO TELEPASS
SU PARABREZZA RIFLETTENTE
(per versioni/mercati, dove previsto)
Se il veicolo è dotato di parabrezza riflettente occorre
installare il Telepass nell’apposita zona evidenziata in
fig. 134-135.

123
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

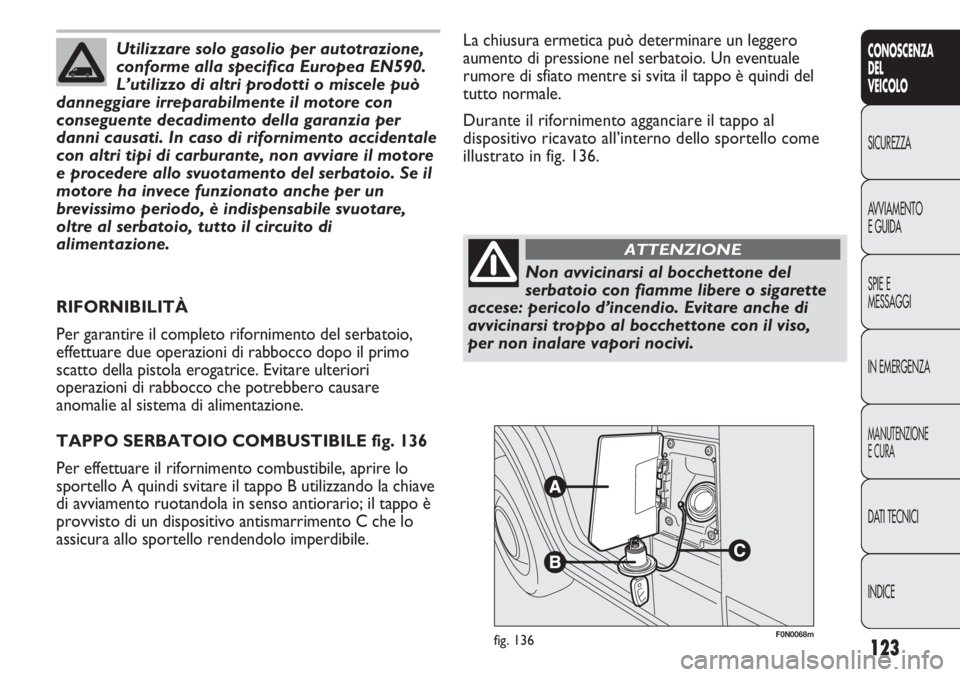

F0N0068mfig. 136
La chiusura ermetica può determinare un leggero
aumento di pressione nel serbatoio. Un eventuale
rumore di sfiato mentre si svita il tappo è quindi del
tutto normale.
Durante il rifornimento agganciare il tappo al
dispositivo ricavato all’interno dello sportello come
illustrato in fig. 136.
RIFORNIBILITÀ
Per garantire il completo rifornimento del serbatoio,
effettuare due operazioni di rabbocco dopo il primo
scatto della pistola erogatrice. Evitare ulteriori
operazioni di rabbocco che potrebbero causare
anomalie al sistema di alimentazione.
TAPPO SERBATOIO COMBUSTIBILE fig. 136
Per effettuare il rifornimento combustibile, aprire lo
sportello A quindi svitare il tappo B utilizzando la chiave
di avviamento ruotandola in senso antiorario; il tappo è
provvisto di un dispositivo antismarrimento C che lo
assicura allo sportello rendendolo imperdibile.Utilizzare solo gasolio per autotrazione,
conforme alla specifica Europea EN590.
L’utilizzo di altri prodotti o miscele può
danneggiare irreparabilmente il motore con
conseguente decadimento della garanzia per
danni causati. In caso di rifornimento accidentale
con altri tipi di carburante, non avviare il motore
e procedere allo svuotamento del serbatoio. Se il
motore ha invece funzionato anche per un
brevissimo periodo, è indispensabile svuotare,
oltre al serbatoio, tutto il circuito di
alimentazione.
Non avvicinarsi al bocchettone del
serbatoio con fiamme libere o sigarette
accese: pericolo d’incendio. Evitare anche di
avvicinarsi troppo al bocchettone con il viso,
per non inalare vapori nocivi.
ATTENZIONE

124
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
TRAPPOLA DEL PARTICOLATO DPF
(DIESEL PARTICULATE FILTER)
Il Diesel Particulate Filter è un filtro meccanico, inserito
nell’apparato di scarico, che intrappola fisicamente le
particelle carboniose presenti nel gas di scarico del
motore Diesel.
L’adozione della trappola particolato si rende necessaria
per eliminare quasi totalmente le emissioni di particelle
carboniose in sintonia con le attuali / future normative
legislative.
Durante il normale utilizzo il veicolo, la centralina
controllo motore registra una serie di dati inerenti
all’utilizzo (periodo di utilizzo, tipo percorso,
temperature raggiunte, ecc.) e determina la quantità di
particolato accumulata nel filtro.
Poiché la trappola è un sistema di accumulo
periodicamente deve essere rigenerata (pulita)
bruciando le particelle carboniose.
La procedura di rigenerazione viene gestita
automaticamente dalla centralina controllo motore in
funzione dello stato di accumulo del filtro e delle
condizioni di utilizzo del veicolo.
Durante la rigenerazione è possibile il verificarsi dei
seguenti fenomeni: innalzamento limitato regime
minimo, attivazione elettroventilatore, limitato aumento
fumosità, elevate temperature allo scarico. Queste
situazioni non devono essere interpretate come
anomalie e non incidono sul comportamento del veicolo
e sull’ambiente.
In caso di visualizzazione del messaggio dedicato fare
riferimento al Capitolo “Spie e messaggi”.PROTEZIONE DELL’AMBIENTE
I dispositivi impiegati per ridurre le emissioni dei motori
a gasolio sono:
❒convertitore catalitico ossidante;
❒impianto di ricircolo dei gas di scarico (E.G.R.);
❒trappola del particolato (DPF).
Nel suo normale funzionamento, la
trappola del particolato (DPF) sviluppa
elevate temperature. Quindi, non parcheggiare
il veicolo su materiale infiammabile (erba, foglie
secche, aghi di pino, ecc.): pericolo di incendio.
ATTENZIONE
Nel suo normale funzionamento, la
marmitta catalitica sviluppa elevate
temperature. Quindi, non parcheggiare il
veicolo su materiale infiammabile (erba, foglie
secche, aghi di pino, ecc.): pericolo di incendio.
ATTENZIONE

125
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0069mfig. 137
La cintura, per mezzo dell’arrotolatore, si adatta
automaticamente al corpo del passeggero che la indossa
consentendogli libertà di movimento.
Con il veicolo posteggiato in forte pendenza l’arrotolatore
può bloccarsi; ciò è normale. Inoltre il meccanismo
dell’arrotolatore blocca il nastro ad ogni sua estrazione
rapida o in caso di frenate brusche, urti e curve a velocità

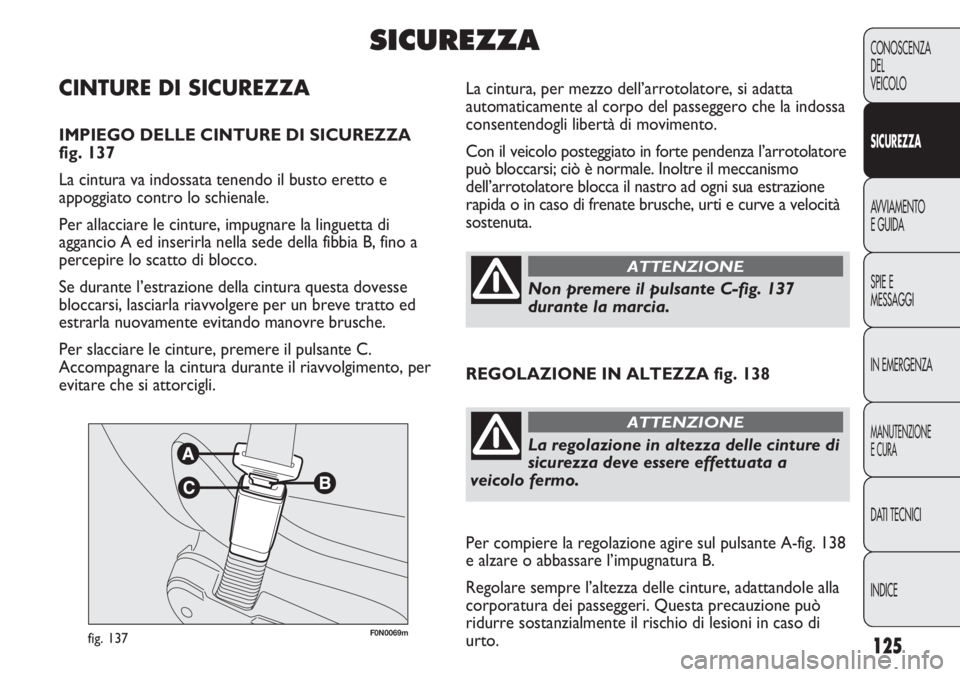

sostenuta.CINTURE DI SICUREZZA
IMPIEGO DELLE CINTURE DI SICUREZZA
fig. 137
La cintura va indossata tenendo il busto eretto e
appoggiato contro lo schienale.
Per allacciare le cinture, impugnare la linguetta di
aggancio A ed inserirla nella sede della fibbia B, fino a
percepire lo scatto di blocco.
Se durante l’estrazione della cintura questa dovesse
bloccarsi, lasciarla riavvolgere per un breve tratto ed
estrarla nuovamente evitando manovre brusche.
Per slacciare le cinture, premere il pulsante C.
Accompagnare la cintura durante il riavvolgimento, per
evitare che si attorcigli.
SICUREZZA
Non premere il pulsante C-fig. 137
durante la marcia.
ATTENZIONE
REGOLAZIONE IN ALTEZZA fig. 138
La regolazione in altezza delle cinture di
sicurezza deve essere effettuata a
veicolo fermo.
ATTENZIONE
Per compiere la regolazione agire sul pulsante A-fig. 138
e alzare o abbassare l’impugnatura B.
Regolare sempre l’altezza delle cinture, adattandole alla
corporatura dei passeggeri. Questa precauzione può
ridurre sostanzialmente il rischio di lesioni in caso di
urto.

SISTEMA S.B.R.
Il veicolo è dotato del sistema denominato S.B.R. (Seat
Belt Reminder), costituito da un avvisatore acustico che,
unitamente all’accensione lampeggiante della spia
quadro strumenti, avverte il guidatore del mancato
allacciamento della propria cintura di sicurezza.
L’avvisatore acustico può essere disattivato
temporaneamente (fino al prossimo spegnimento del
motore) tramite la seguente procedura:
❒allacciare la cintura di sicurezza lato guida;
❒ruotare la chiave di avviamento in posizione MAR;
❒attendere più di 20 secondi quindi slacciare una delle
cinture di sicurezza.
Per la disattivazione permanente occorre rivolgersi alla
Rete Assistenziale Fiat.
Con display digitale, è possibile riattivare il sistema S.B.R.
esclusivamente presso la Rete Assistenziale Fiat.
Con display multifunzionale è possibile riattivare il
sistema S.B.R. anche attraverso il menu di set-up.
126
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0070mfig. 138F0N0156mfig. 139

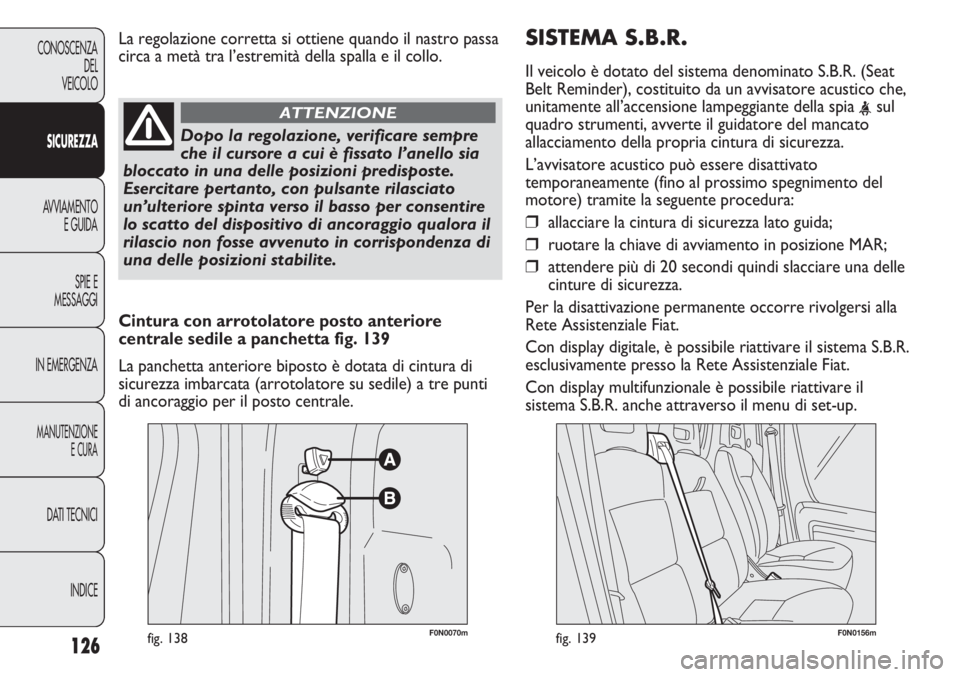

Cintura con arrotolatore posto anteriore
centrale sedile a panchetta fig. 139
La panchetta anteriore biposto è dotata di cintura di
sicurezza imbarcata (arrotolatore su sedile) a tre punti
di ancoraggio per il posto centrale. La regolazione corretta si ottiene quando il nastro passa
circa a metà tra l’estremità della spalla e il collo.
Dopo la regolazione, verificare sempre
che il cursore a cui è fissato l’anello sia
bloccato in una delle posizioni predisposte.
Esercitare pertanto, con pulsante rilasciato
un’ulteriore spinta verso il basso per consentire
lo scatto del dispositivo di ancoraggio qualora il
rilascio non fosse avvenuto in corrispondenza di
una delle posizioni stabilite.
ATTENZIONE
