FIAT DUCATO 2013 Libretto Uso Manutenzione (in Italian)

77
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
❒all’apertura di una delle porte laterali per un tempo
pari a circa 3 minuti;
❒alla chiusura di una porta per un tempo pari a circa
10 secondi.
La temporizzazione termina automaticamente al
bloccaggio delle porte.

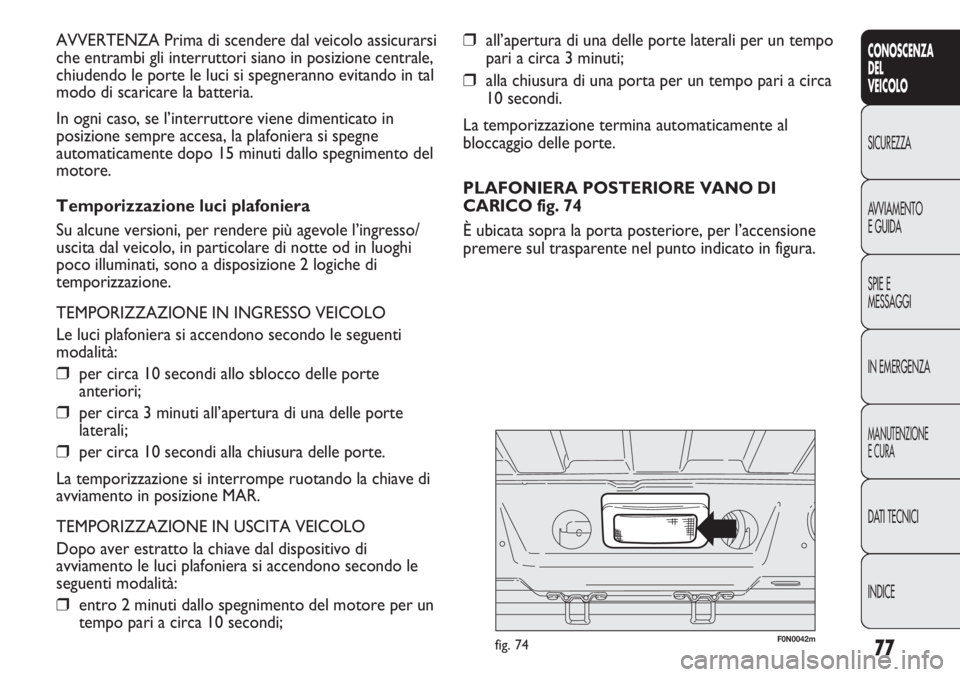

PLAFONIERA POSTERIORE VANO DI
CARICO fig. 74
È ubicata sopra la porta posteriore, per l’accensione
premere sul trasparente nel punto indicato in figura. AVVERTENZA Prima di scendere dal veicolo assicurarsi
che entrambi gli interruttori siano in posizione centrale,
chiudendo le porte le luci si spegneranno evitando in tal
modo di scaricare la batteria.
In ogni caso, se l’interruttore viene dimenticato in
posizione sempre accesa, la plafoniera si spegne
automaticamente dopo 15 minuti dallo spegnimento del
motore.
Temporizzazione luci plafoniera
Su alcune versioni, per rendere più agevole l’ingresso/
uscita dal veicolo, in particolare di notte od in luoghi
poco illuminati, sono a disposizione 2 logiche di
temporizzazione.
TEMPORIZZAZIONE IN INGRESSO VEICOLO
Le luci plafoniera si accendono secondo le seguenti
modalità:
❒per circa 10 secondi allo sblocco delle porte
anteriori;
❒per circa 3 minuti all’apertura di una delle porte
laterali;
❒per circa 10 secondi alla chiusura delle porte.
La temporizzazione si interrompe ruotando la chiave di
avviamento in posizione MAR.
TEMPORIZZAZIONE IN USCITA VEICOLO
Dopo aver estratto la chiave dal dispositivo di
avviamento le luci plafoniera si accendono secondo le
seguenti modalità:
❒entro 2 minuti dallo spegnimento del motore per un
tempo pari a circa 10 secondi;
F0N0042mfig. 74

78
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0220mfig. 76F0N0219mfig. 75

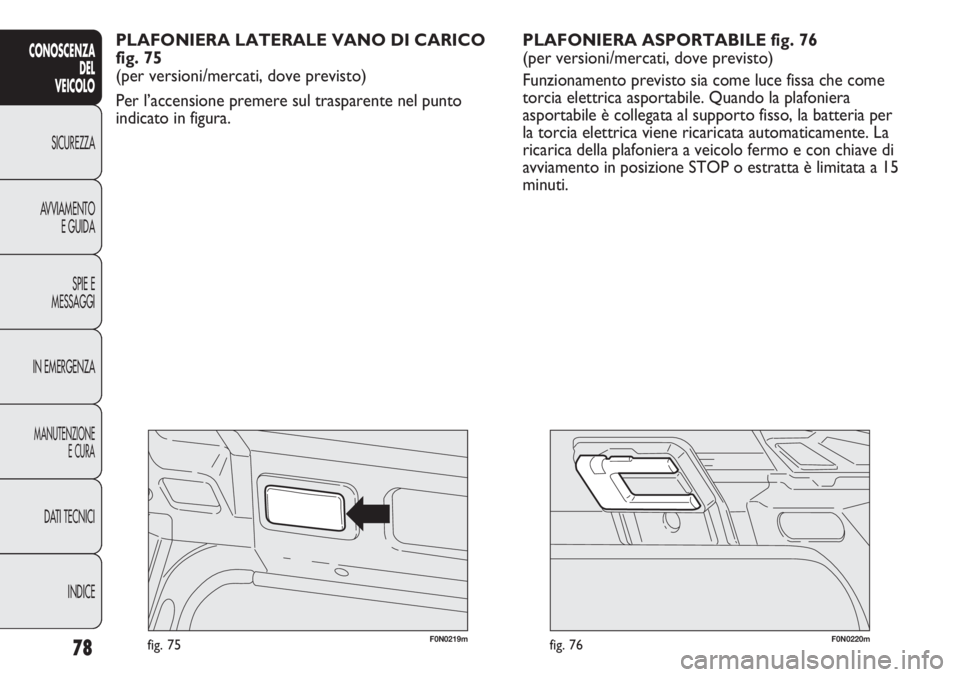

PLAFONIERA ASPORTABILE fig. 76
(per versioni/mercati, dove previsto)
Funzionamento previsto sia come luce fissa che come
torcia elettrica asportabile. Quando la plafoniera
asportabile è collegata al supporto fisso, la batteria per
la torcia elettrica viene ricaricata automaticamente. La
ricarica della plafoniera a veicolo fermo e con chiave di
avviamento in posizione STOP o estratta è limitata a 15
minuti. PLAFONIERA LATERALE VANO DI CARICO
fig. 75
(per versioni/mercati, dove previsto)
Per l’accensione premere sul trasparente nel punto
indicato in figura.

79
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0044mfig. 77F0N0045mfig. 78
La funzione si spegne automaticamente nel momento in
cui la frenata non ha più carattere di emergenza.
Questa funzione assolve le prescrizioni legislative in
materia ad oggi in vigore.
LUCI FENDINEBBIA fig. 78
(per versioni/mercati, dove previsto)
Si accendono, con luci di posizione accese, premendo il
pulsante
5.
Sul quadro si illumina la spia
5.
Si spengono premendo nuovamente il pulsante.
L’uso delle luci fendinebbia è regolamentato dal codice
stradale del paese in cui vi trovate. Osservatene le
prescrizioni.

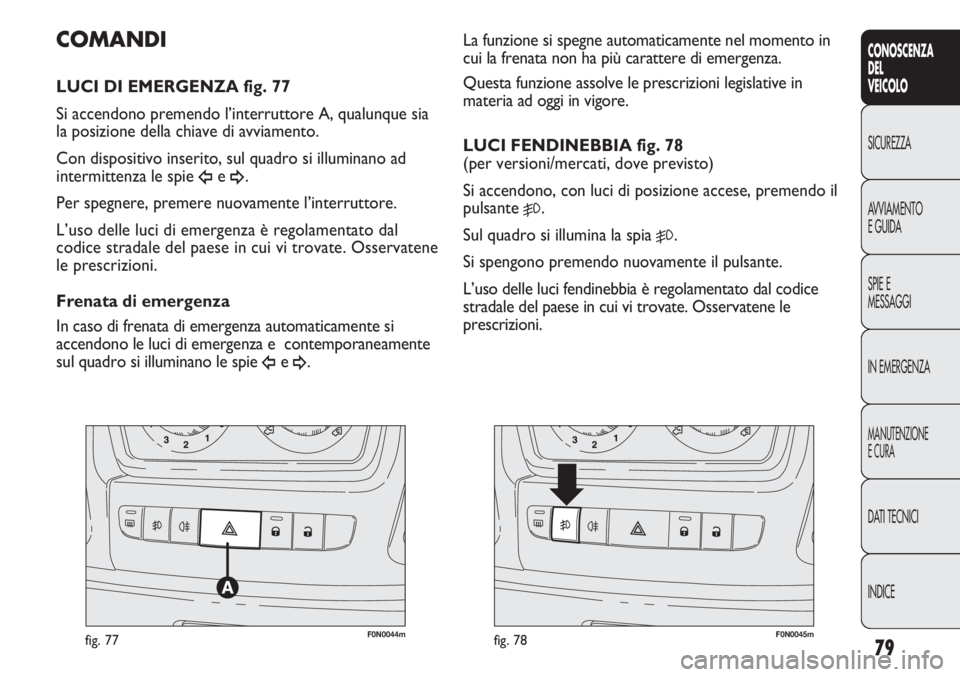

COMANDI
LUCI DI EMERGENZA fig. 77
Si accendono premendo l’interruttore A, qualunque sia
la posizione della chiave di avviamento.
Con dispositivo inserito, sul quadro si illuminano ad
intermittenza le spie
Îe ¥.
Per spegnere, premere nuovamente l’interruttore.
L’uso delle luci di emergenza è regolamentato dal
codice stradale del paese in cui vi trovate. Osservatene
le prescrizioni.
Frenata di emergenza
In caso di frenata di emergenza automaticamente si
accendono le luci di emergenza e contemporaneamente
sul quadro si illuminano le spie
Îe ¥.

80
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0046mfig. 79
F0N0043mfig. 80

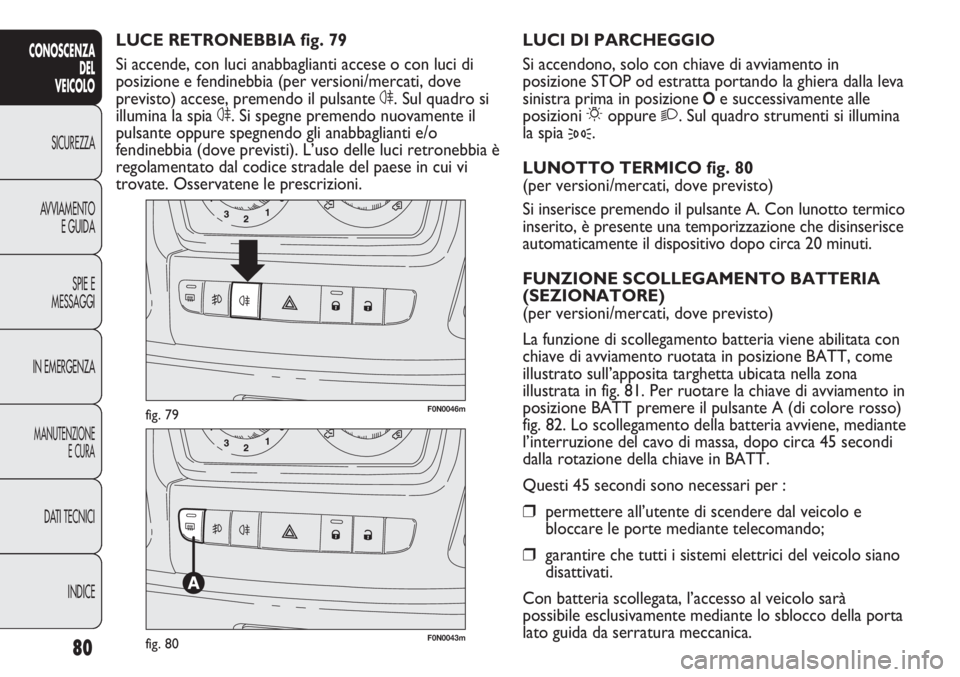

LUCI DI PARCHEGGIO
Si accendono, solo con chiave di avviamento in
posizione STOP od estratta portando la ghiera dalla leva
sinistra prima in posizione
Oe successivamente alle
posizioni
6oppure 2. Sul quadro strumenti si illumina
la spia
3.
LUNOTTO TERMICO fig. 80
(per versioni/mercati, dove previsto)
Si inserisce premendo il pulsante A. Con lunotto termico
inserito, è presente una temporizzazione che disinserisce
automaticamente il dispositivo dopo circa 20 minuti.
FUNZIONE SCOLLEGAMENTO BATTERIA
(SEZIONATORE)
(per versioni/mercati, dove previsto)
La funzione di scollegamento batteria viene abilitata con
chiave di avviamento ruotata in posizione BATT, come
illustrato sull’apposita targhetta ubicata nella zona
illustrata in fig. 81. Per ruotare la chiave di avviamento in
posizione BATT premere il pulsante A (di colore rosso)
fig. 82. Lo scollegamento della batteria avviene, mediante
l’interruzione del cavo di massa, dopo circa 45 secondi
dalla rotazione della chiave in BATT.
Questi 45 secondi sono necessari per :
❒permettere all’utente di scendere dal veicolo e
bloccare le porte mediante telecomando;
❒garantire che tutti i sistemi elettrici del veicolo siano
disattivati.
Con batteria scollegata, l’accesso al veicolo sarà
possibile esclusivamente mediante lo sblocco della porta
lato guida da serratura meccanica. LUCE RETRONEBBIA fig. 79
Si accende, con luci anabbaglianti accese o con luci di
posizione e fendinebbia (per versioni/mercati, dove
previsto) accese, premendo il pulsante 4. Sul quadro si
illumina la spia 4. Si spegne premendo nuovamente il
pulsante oppure spegnendo gli anabbaglianti e/o
fendinebbia (dove previsti). L’uso delle luci retronebbia è
regolamentato dal codice stradale del paese in cui vi
trovate. Osservatene le prescrizioni.

81
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0811mfig. 81
F0N0810mfig. 82F0N0132mfig. 84
F0N0047mfig. 83

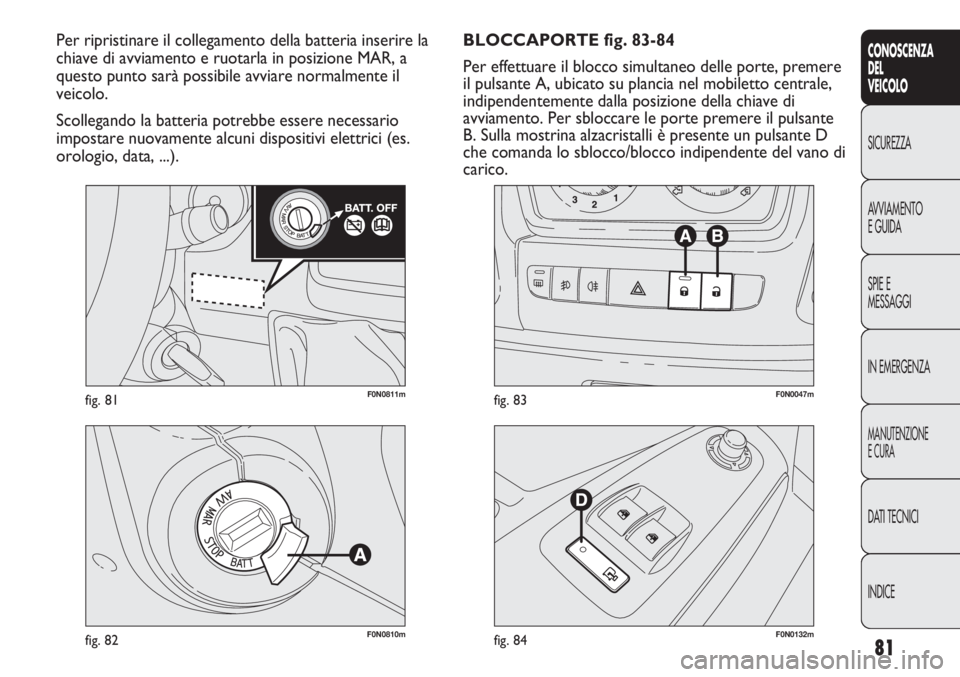

BLOCCAPORTE fig. 83-84
Per effettuare il blocco simultaneo delle porte, premere
il pulsante A, ubicato su plancia nel mobiletto centrale,
indipendentemente dalla posizione della chiave di
avviamento. Per sbloccare le porte premere il pulsante
B. Sulla mostrina alzacristalli è presente un pulsante D
che comanda lo sblocco/blocco indipendente del vano di
carico. Per ripristinare il collegamento della batteria inserire la
chiave di avviamento e ruotarla in posizione MAR, a
questo punto sarà possibile avviare normalmente il
veicolo.
Scollegando la batteria potrebbe essere necessario
impostare nuovamente alcuni dispositivi elettrici (es.
orologio, data, ...).

82
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0048mfig. 85

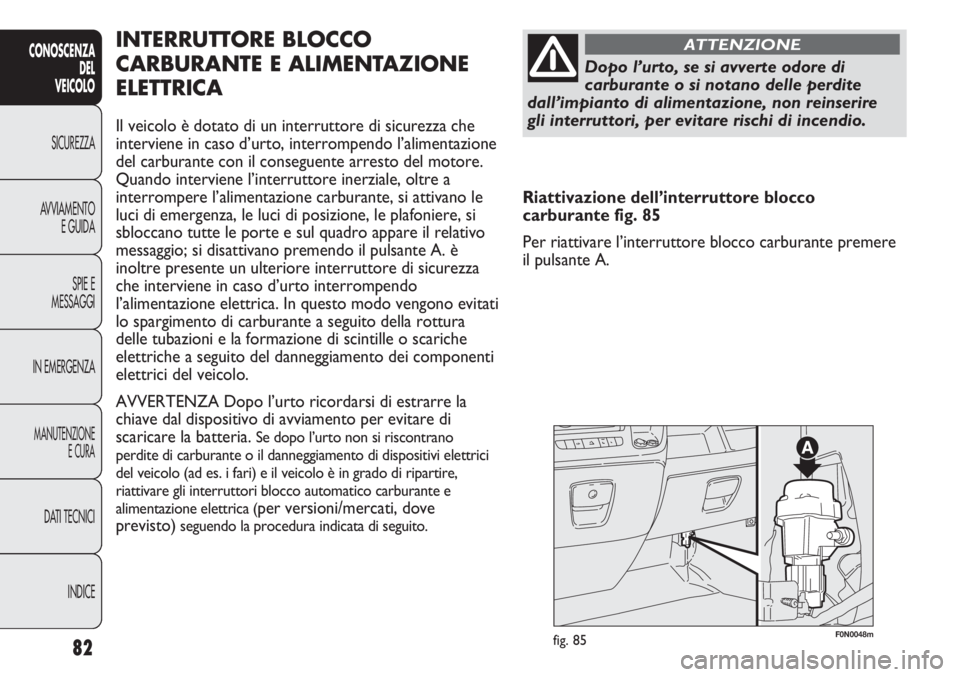

INTERRUTTORE BLOCCO
CARBURANTE E ALIMENTAZIONE
ELETTRICA
Il veicolo è dotato di un interruttore di sicurezza che
interviene in caso d’urto, interrompendo l’alimentazione
del carburante con il conseguente arresto del motore.
Quando interviene l’interruttore inerziale, oltre a
interrompere l’alimentazione carburante, si attivano le
luci di emergenza, le luci di posizione, le plafoniere, si
sbloccano tutte le porte e sul quadro appare il relativo
messaggio; si disattivano premendo il pulsante A. è
inoltre presente un ulteriore interruttore di sicurezza
che interviene in caso d’urto interrompendo
l’alimentazione elettrica. In questo modo vengono evitati
lo spargimento di carburante a seguito della rottura
delle tubazioni e la formazione di scintille o scariche
elettriche a seguito del danneggiamento dei componenti
elettrici del veicolo.
AVVERTENZA Dopo l’urto ricordarsi di estrarre la
chiave dal dispositivo di avviamento per evitare di
scaricare la batteria.
Se dopo l’urto non si riscontrano
perdite di carburante o il danneggiamento di dispositivi elettrici
del veicolo (ad es. i fari) e il veicolo è in grado di ripartire,
riattivare gli interruttori blocco automatico carburante e
alimentazione elettrica (
per versioni/mercati, dove
previsto)
seguendo la procedura indicata di seguito.
Dopo l’urto, se si avverte odore di
carburante o si notano delle perdite
dall’impianto di alimentazione, non reinserire
gli interruttori, per evitare rischi di incendio.
ATTENZIONE
Riattivazione dell’interruttore blocco
carburante fig. 85
Per riattivare l’interruttore blocco carburante premere
il pulsante A.

83
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0127mfig. 86
AVVERTENZA Per allestimenti diversi da Scuolabus /
Minibus il pulsante B è sostituito da un apposito fusibile;
per la sua sostituzione rivolgersi alla Rete Assistenziale
Fiat.
Prima di riattivare l’interruttore
alimentazione elettrica, verificare
accuratamente che non vi siano perdite di
carburante o danneggiamenti ai dispositivi
elettrici del veicolo (ad es. i fari).
ATTENZIONE
Prima di riattivare l’interruttore blocco
carburante, verificare accuratamente che
non vi siano perdite di carburante o
danneggiamenti ai dispositivi elettrici del veicolo
(ad es. i fari).
ATTENZIONE

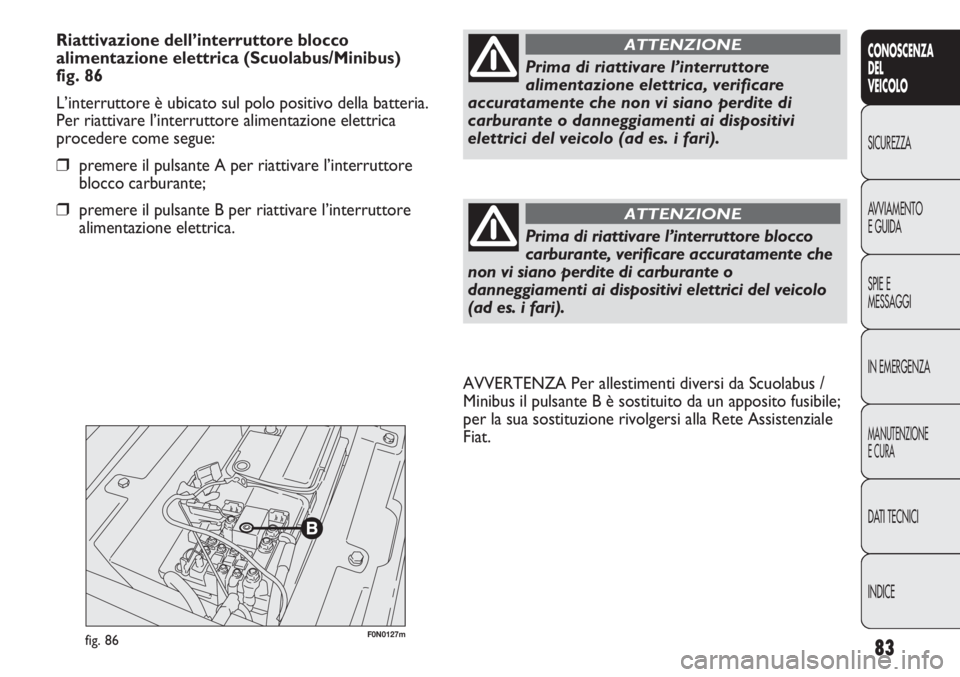

Riattivazione dell’interruttore blocco
alimentazione elettrica (Scuolabus/Minibus)
fig. 86
L’interruttore è ubicato sul polo positivo della batteria.
Per riattivare l’interruttore alimentazione elettrica
procedere come segue:
❒premere il pulsante A per riattivare l’interruttore
blocco carburante;
❒premere il pulsante B per riattivare l’interruttore
alimentazione elettrica.

84
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0049mfig. 87

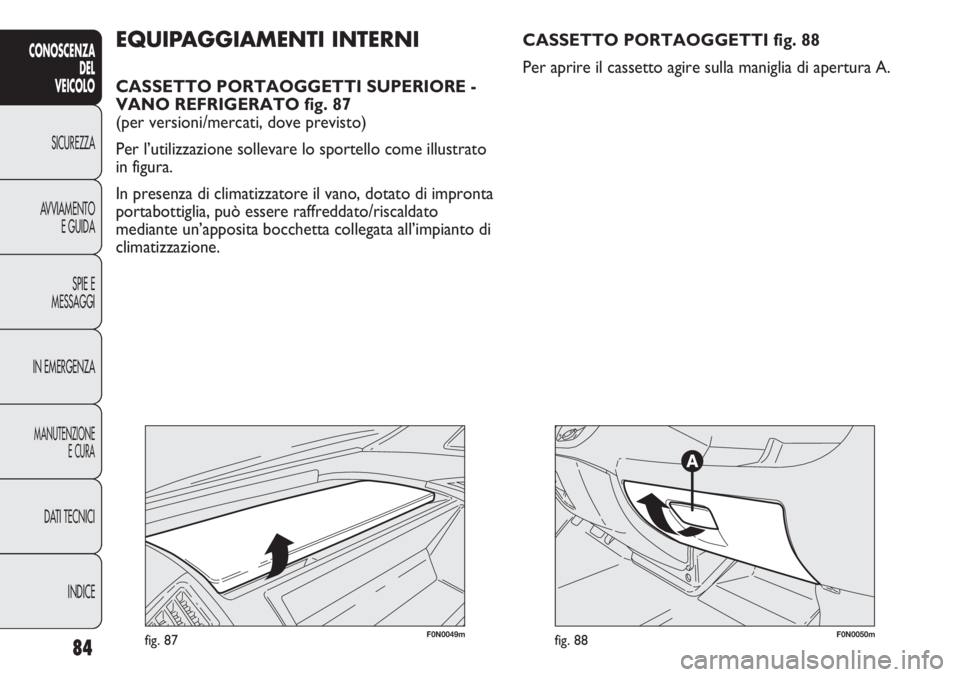

EQUIPAGGIAMENTI INTERNI
CASSETTO PORTAOGGETTI SUPERIORE -
VANO REFRIGERATO fig. 87
(per versioni/mercati, dove previsto)
Per l’utilizzazione sollevare lo sportello come illustrato
in figura.
In presenza di climatizzatore il vano, dotato di impronta
portabottiglia, può essere raffreddato/riscaldato
mediante un’apposita bocchetta collegata all’impianto di
climatizzazione.CASSETTO PORTAOGGETTI fig. 88
Per aprire il cassetto agire sulla maniglia di apertura A.
F0N0050mfig. 88

85
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0051mfig. 89

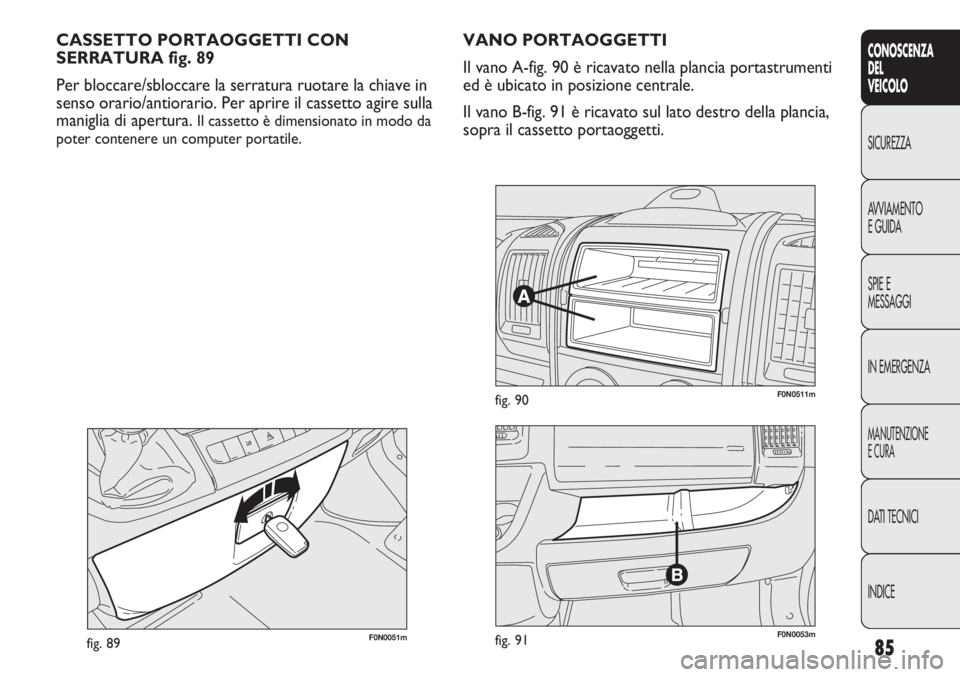

CASSETTO PORTAOGGETTI CON
SERRATURA fig. 89
Per bloccare/sbloccare la serratura ruotare la chiave in
senso orario/antiorario. Per aprire il cassetto agire sulla
maniglia di apertura.
Il cassetto è dimensionato in modo da
poter contenere un computer portatile.
VANO PORTAOGGETTI
Il vano A-fig. 90 è ricavato nella plancia portastrumenti
ed è ubicato in posizione centrale.
Il vano B-fig. 91 è ricavato sul lato destro della plancia,
sopra il cassetto portaoggetti.
F0N0511mfig. 90
F0N0053mfig. 91

86
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0128mfig. 92F0N0134mfig. 93

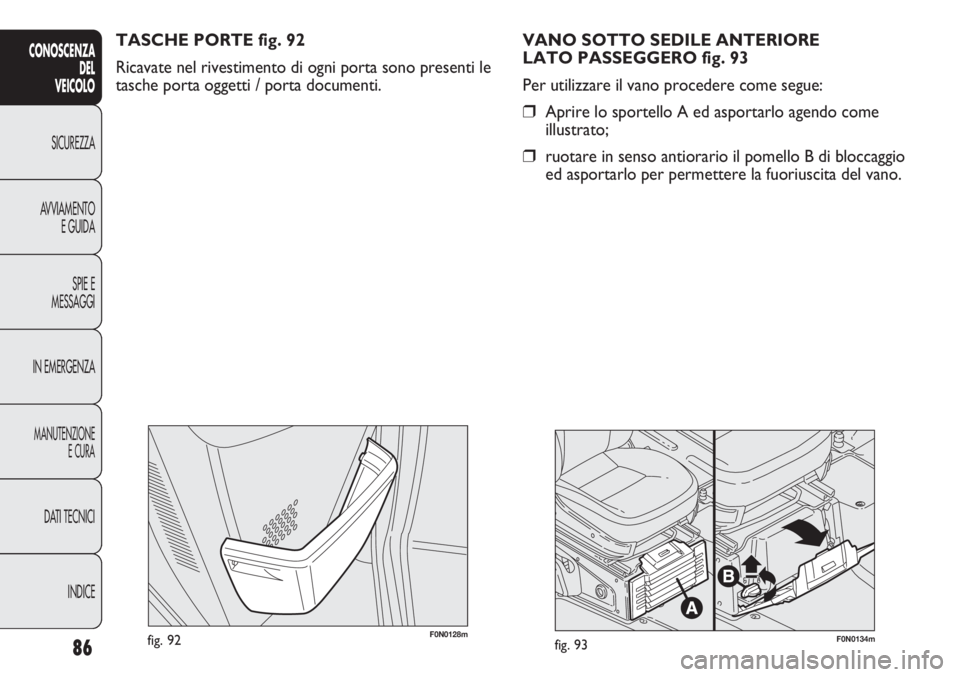

VANO SOTTO SEDILE ANTERIORE
LATO PASSEGGERO fig. 93
Per utilizzare il vano procedere come segue:
❒Aprire lo sportello A ed asportarlo agendo come
illustrato;
❒ruotare in senso antiorario il pomello B di bloccaggio
ed asportarlo per permettere la fuoriuscita del vano. TASCHE PORTE fig. 92
Ricavate nel rivestimento di ogni porta sono presenti le
tasche porta oggetti / porta documenti.
