FIAT DUCATO 2013 Libretto Uso Manutenzione (in Italian)

177
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

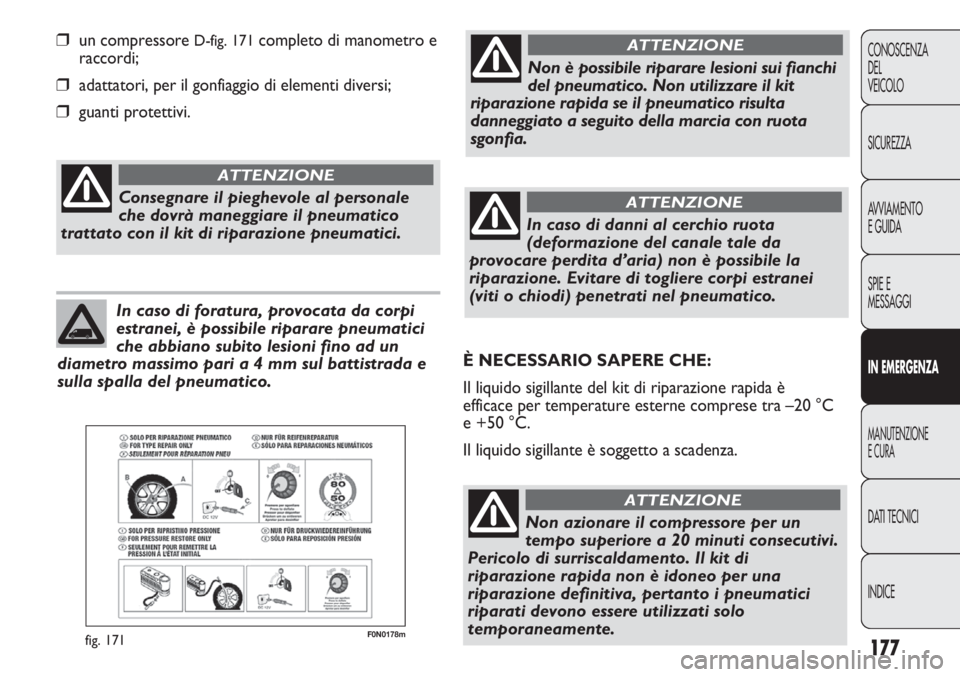

F0N0178mfig. 171
❒un compressore D-fig. 171completo di manometro e
raccordi;
❒adattatori, per il gonfiaggio di elementi diversi;
❒guanti protettivi.
Consegnare il pieghevole al personale
che dovrà maneggiare il pneumatico
trattato con il kit di riparazione pneumatici.
ATTENZIONE
In caso di foratura, provocata da corpi
estranei, è possibile riparare pneumatici
che abbiano subito lesioni fino ad un
diametro massimo pari a 4 mm sul battistrada e
sulla spalla del pneumatico.
Non è possibile riparare lesioni sui fianchi
del pneumatico. Non utilizzare il kit
riparazione rapida se il pneumatico risulta
danneggiato a seguito della marcia con ruota
sgonfia.
ATTENZIONE
In caso di danni al cerchio ruota
(deformazione del canale tale da
provocare perdita d’aria) non è possibile la
riparazione. Evitare di togliere corpi estranei
(viti o chiodi) penetrati nel pneumatico.
ATTENZIONE
È NECESSARIO SAPERE CHE:
Il liquido sigillante del kit di riparazione rapida è
efficace per temperature esterne comprese tra –20 °C
e +50 °C.
Il liquido sigillante è soggetto a scadenza.
Non azionare il compressore per un
tempo superiore a 20 minuti consecutivi.
Pericolo di surriscaldamento. Il kit di
riparazione rapida non è idoneo per una
riparazione definitiva, pertanto i pneumatici
riparati devono essere utilizzati solo
temporaneamente.
ATTENZIONE

178
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0826mfig. 172

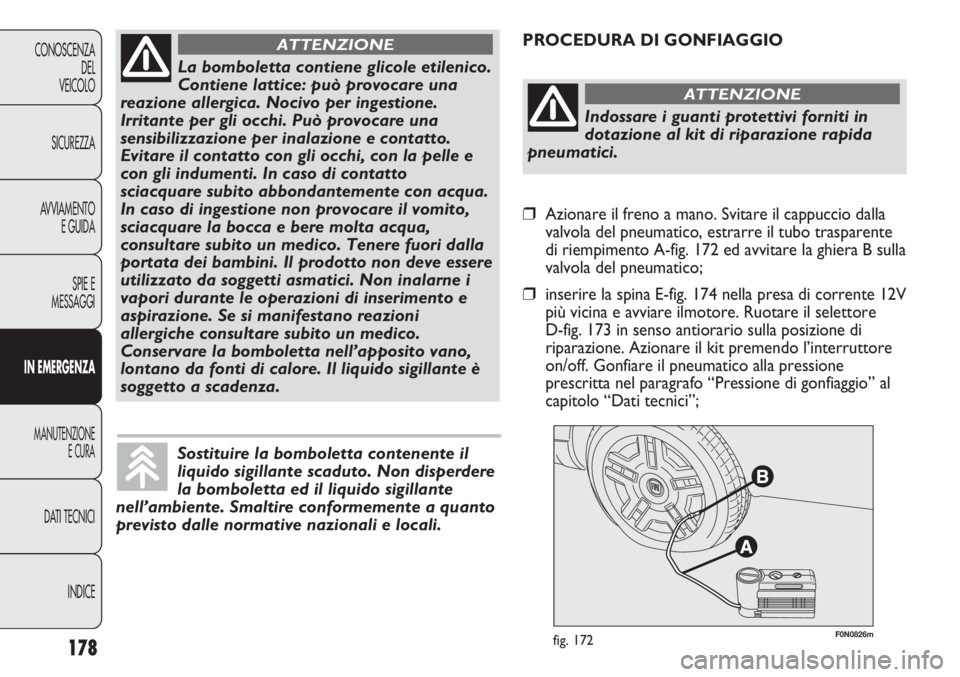

PROCEDURA DI GONFIAGGIO
La bomboletta contiene glicole etilenico.
Contiene lattice: può provocare una
reazione allergica. Nocivo per ingestione.
Irritante per gli occhi. Può provocare una
sensibilizzazione per inalazione e contatto.
Evitare il contatto con gli occhi, con la pelle e
con gli indumenti. In caso di contatto
sciacquare subito abbondantemente con acqua.
In caso di ingestione non provocare il vomito,
sciacquare la bocca e bere molta acqua,
consultare subito un medico. Tenere fuori dalla
portata dei bambini. Il prodotto non deve essere
utilizzato da soggetti asmatici. Non inalarne i
vapori durante le operazioni di inserimento e
aspirazione. Se si manifestano reazioni
allergiche consultare subito un medico.
Conservare la bomboletta nell’apposito vano,
lontano da fonti di calore. Il liquido sigillante è
soggetto a scadenza.
ATTENZIONE
Sostituire la bomboletta contenente il
liquido sigillante scaduto. Non disperdere
la bomboletta ed il liquido sigillante
nell’ambiente. Smaltire conformemente a quanto
previsto dalle normative nazionali e locali.
Indossare i guanti protettivi forniti in
dotazione al kit di riparazione rapida
pneumatici.
ATTENZIONE
❒Azionare il freno a mano. Svitare il cappuccio dalla
valvola del pneumatico, estrarre il tubo trasparente
di riempimento A-fig. 172 ed avvitare la ghiera B sulla
valvola del pneumatico;
❒inserire la spina E-fig. 174 nella presa di corrente 12V
più vicina e avviare ilmotore. Ruotare il selettore
D-fig. 173 in senso antiorario sulla posizione di
riparazione. Azionare il kit premendo l’interruttore
on/off. Gonfiare il pneumatico alla pressione
prescritta nel paragrafo “Pressione di gonfiaggio” al
capitolo “Dati tecnici”;

179
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

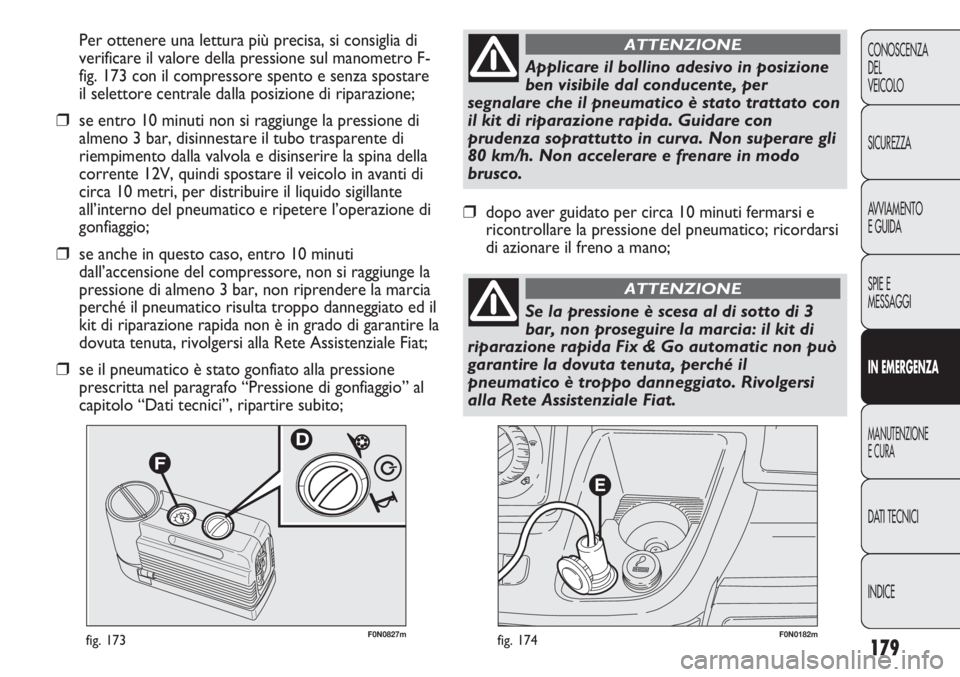

F0N0182mfig. 174F0N0827mfig. 173
Per ottenere una lettura più precisa, si consiglia di
verificare il valore della pressione sul manometro F-
fig. 173 con il compressore spento e senza spostare
il selettore centrale dalla posizione di riparazione;
❒se entro 10 minuti non si raggiunge la pressione di
almeno 3 bar, disinnestare il tubo trasparente di
riempimento dalla valvola e disinserire la spina della
corrente 12V, quindi spostare il veicolo in avanti di
circa 10 metri, per distribuire il liquido sigillante
all’interno del pneumatico e ripetere l’operazione di
gonfiaggio;
❒se anche in questo caso, entro 10 minuti
dall’accensione del compressore, non si raggiunge la
pressione di almeno 3 bar, non riprendere la marcia
perché il pneumatico risulta troppo danneggiato ed il
kit di riparazione rapida non è in grado di garantire la
dovuta tenuta, rivolgersi alla Rete Assistenziale Fiat;
❒se il pneumatico è stato gonfiato alla pressione
prescritta nel paragrafo “Pressione di gonfiaggio” al
capitolo “Dati tecnici”, ripartire subito;
Applicare il bollino adesivo in posizione
ben visibile dal conducente, per
segnalare che il pneumatico è stato trattato con
il kit di riparazione rapida. Guidare con
prudenza soprattutto in curva. Non superare gli
80 km/h. Non accelerare e frenare in modo
brusco.
ATTENZIONE
❒dopo aver guidato per circa 10 minuti fermarsi e
ricontrollare la pressione del pneumatico; ricordarsi
di azionare il freno a mano;
Se la pressione è scesa al di sotto di 3
bar, non proseguire la marcia: il kit di
riparazione rapida Fix & Go automatic non può
garantire la dovuta tenuta, perché il
pneumatico è troppo danneggiato. Rivolgersi
alla Rete Assistenziale Fiat.
ATTENZIONE

180
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

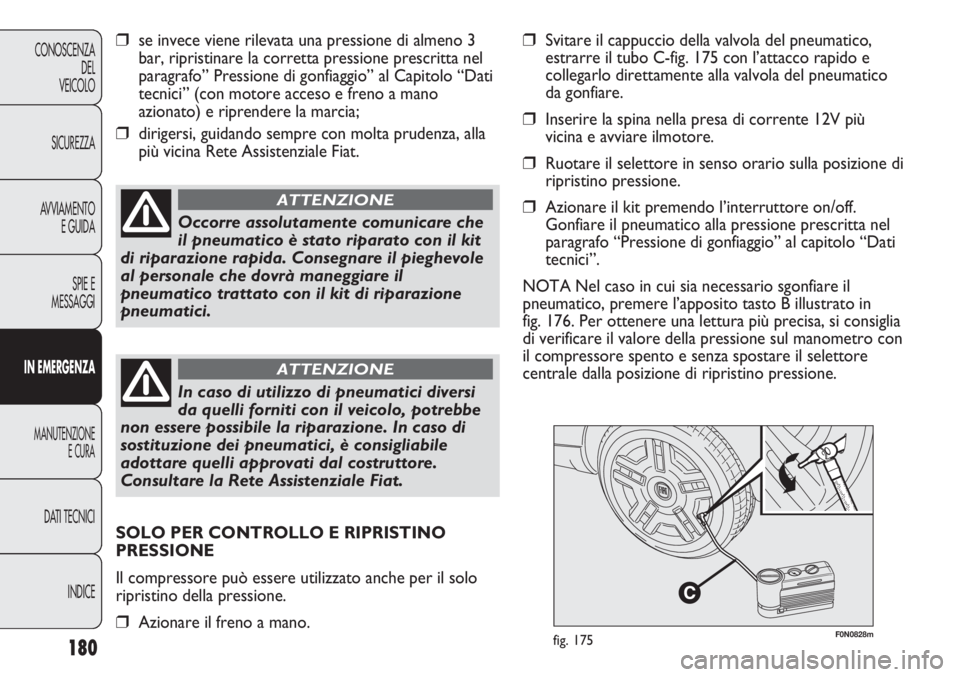

F0N0828mfig. 175
❒se invece viene rilevata una pressione di almeno 3
bar, ripristinare la corretta pressione prescritta nel
paragrafo” Pressione di gonfiaggio” al Capitolo “Dati
tecnici” (con motore acceso e freno a mano
azionato) e riprendere la marcia;
❒dirigersi, guidando sempre con molta prudenza, alla
più vicina Rete Assistenziale Fiat.
Occorre assolutamente comunicare che
il pneumatico è stato riparato con il kit
di riparazione rapida. Consegnare il pieghevole
al personale che dovrà maneggiare il
pneumatico trattato con il kit di riparazione
pneumatici.
ATTENZIONE
In caso di utilizzo di pneumatici diversi
da quelli forniti con il veicolo, potrebbe
non essere possibile la riparazione. In caso di
sostituzione dei pneumatici, è consigliabile
adottare quelli approvati dal costruttore.
Consultare la Rete Assistenziale Fiat.
ATTENZIONE
❒Svitare il cappuccio della valvola del pneumatico,
estrarre il tubo C-fig. 175 con l’attacco rapido e
collegarlo direttamente alla valvola del pneumatico
da gonfiare.
❒Inserire la spina nella presa di corrente 12V più
vicina e avviare ilmotore.
❒Ruotare il selettore in senso orario sulla posizione di
ripristino pressione.
❒Azionare il kit premendo l’interruttore on/off.
Gonfiare il pneumatico alla pressione prescritta nel
paragrafo “Pressione di gonfiaggio” al capitolo “Dati
tecnici”.
NOTA Nel caso in cui sia necessario sgonfiare il
pneumatico, premere l’apposito tasto B illustrato in
fig. 176. Per ottenere una lettura più precisa, si consiglia
di verificare il valore della pressione sul manometro con
il compressore spento e senza spostare il selettore
centrale dalla posizione di ripristino pressione.
SOLO PER CONTROLLO E RIPRISTINO
PRESSIONE
Il compressore può essere utilizzato anche per il solo
ripristino della pressione.
❒Azionare il freno a mano.

181
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
B

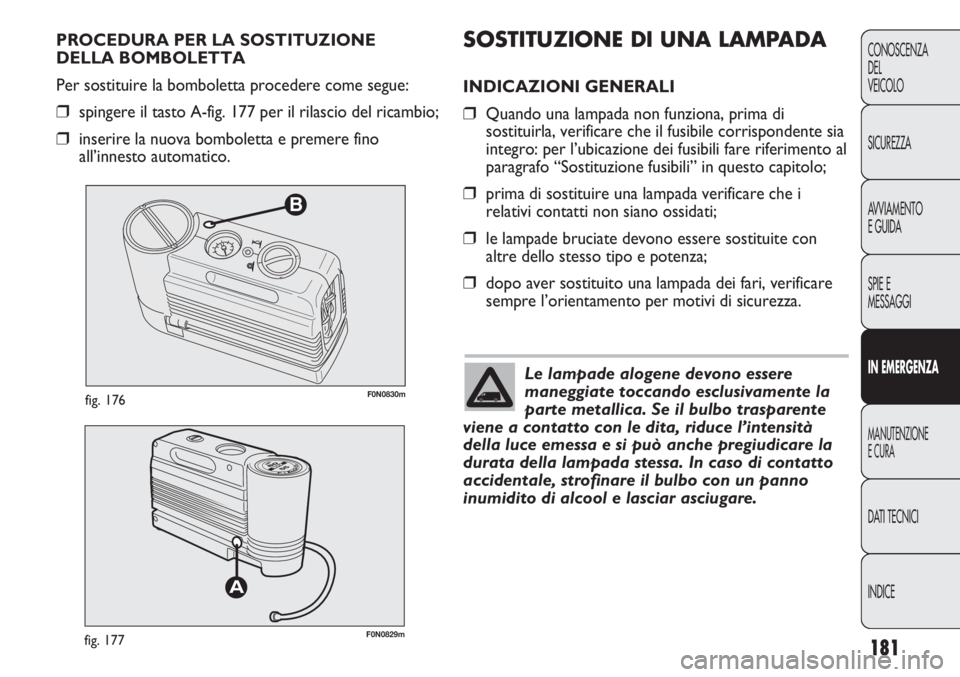

F0N0830mfig. 176
F0N0829mfig. 177
SOSTITUZIONE DI UNA LAMPADA
INDICAZIONI GENERALI
❒Quando una lampada non funziona, prima di
sostituirla, verificare che il fusibile corrispondente sia
integro: per l’ubicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in questo capitolo;
❒prima di sostituire una lampada verificare che i
relativi contatti non siano ossidati;
❒le lampade bruciate devono essere sostituite con
altre dello stesso tipo e potenza;
❒dopo aver sostituito una lampada dei fari, verificare
sempre l’orientamento per motivi di sicurezza. PROCEDURA PER LA SOSTITUZIONE
DELLA BOMBOLETTA
Per sostituire la bomboletta procedere come segue:
❒spingere il tasto A-fig. 177 per il rilascio del ricambio;
❒inserire la nuova bomboletta e premere fino
all’innesto automatico.
Le lampade alogene devono essere
maneggiate toccando esclusivamente la
parte metallica. Se il bulbo trasparente
viene a contatto con le dita, riduce l’intensità
della luce emessa e si può anche pregiudicare la
durata della lampada stessa. In caso di contatto
accidentale, strofinare il bulbo con un panno
inumidito di alcool e lasciar asciugare.

182
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

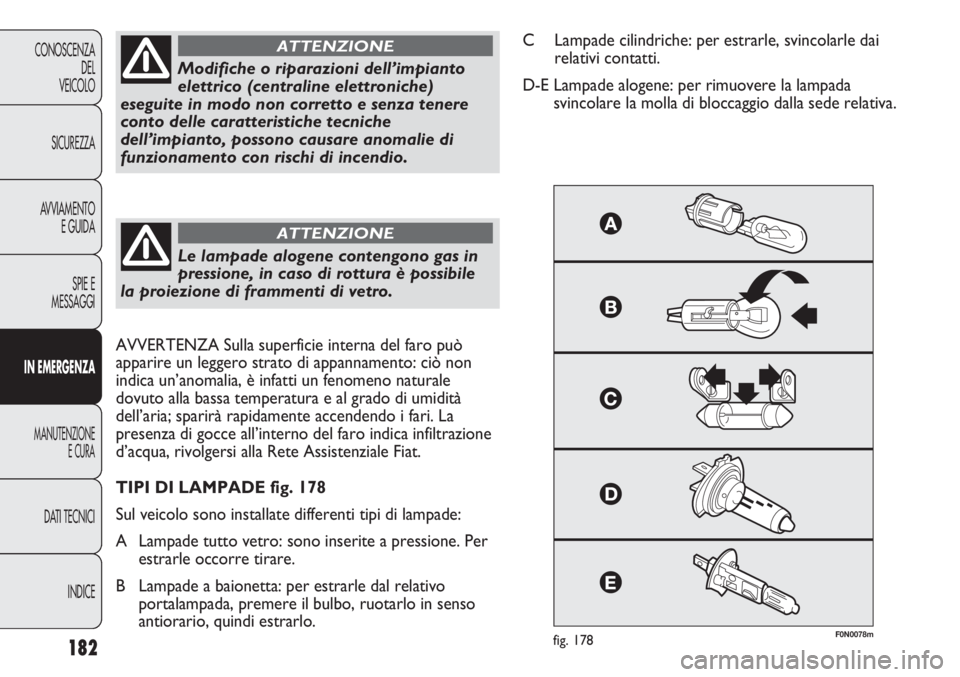

F0N0078mfig. 178
Modifiche o riparazioni dell’impianto
elettrico (centraline elettroniche)
eseguite in modo non corretto e senza tenere
conto delle caratteristiche tecniche
dell’impianto, possono causare anomalie di
funzionamento con rischi di incendio.
ATTENZIONE
Le lampade alogene contengono gas in
pressione, in caso di rottura è possibile
la proiezione di frammenti di vetro.
ATTENZIONE
AVVERTENZA Sulla superficie interna del faro può
apparire un leggero strato di appannamento: ciò non
indica un’anomalia, è infatti un fenomeno naturale
dovuto alla bassa temperatura e al grado di umidità
dell’aria; sparirà rapidamente accendendo i fari. La
presenza di gocce all’interno del faro indica infiltrazione
d’acqua, rivolgersi alla Rete Assistenziale Fiat.
TIPI DI LAMPADE fig. 178
Sul veicolo sono installate differenti tipi di lampade:
A Lampade tutto vetro: sono inserite a pressione. Per
estrarle occorre tirare.
B Lampade a baionetta: per estrarle dal relativo
portalampada, premere il bulbo, ruotarlo in senso
antiorario, quindi estrarlo.C Lampade cilindriche: per estrarle, svincolarle dai
relativi contatti.
D-E Lampade alogene: per rimuovere la lampada
svincolare la molla di bloccaggio dalla sede relativa.

183
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
H1
H15
H7
W5W
H1
PY21W
W16WF(*)/WY5W(▼)
PY21W
W5W
P21/5W
P21/5W
P21W
P21W
P21W
P21W
C5W
12V10W
12V10WD
D
D
A
–
B
A
B
A
B
B
B
–
–
–
A
C
C55W
15/55W
55W
5W
55W
21W
16W(*)/5W(▼)
21W
5W
5W
5W
21W
21W
21W
21W
5W
10W
10W
(*) versioni XL e tempo libero
(▼) tutte le altre versioni
(❑) per versioni/mercati, dove previsto

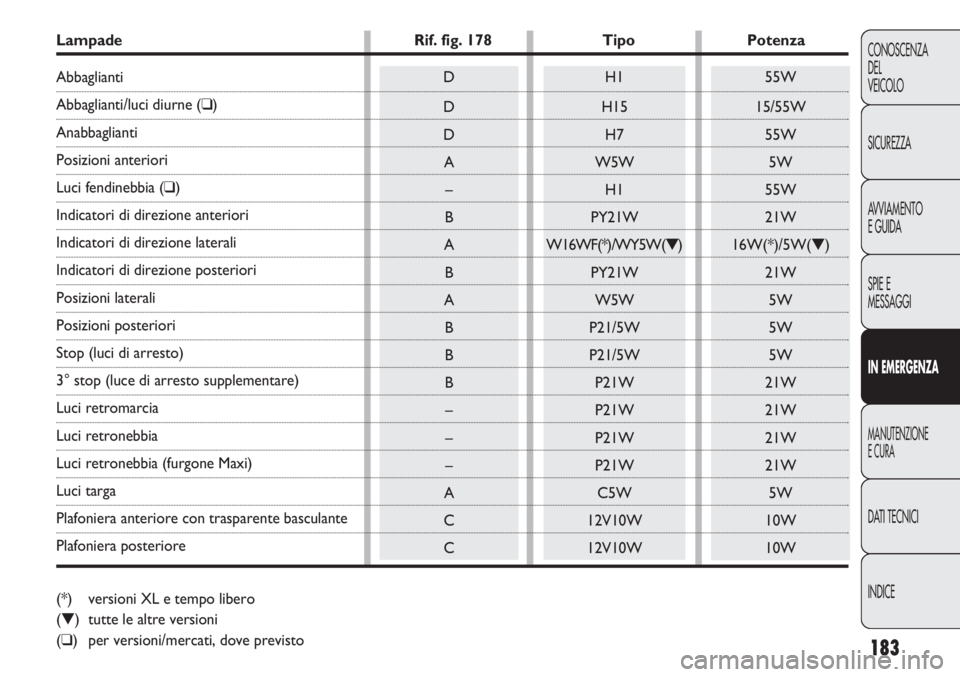

Lampade Rif. fig. 178 Tipo Potenza
Abbaglianti
Abbaglianti/luci diurne (❑)
Anabbaglianti
Posizioni anteriori
Luci fendinebbia (❑)
Indicatori di direzione anteriori
Indicatori di direzione laterali
Indicatori di direzione posteriori
Posizioni laterali
Posizioni posteriori
Stop (luci di arresto)
3° stop (luce di arresto supplementare)
Luci retromarcia
Luci retronebbia
Luci retronebbia (furgone Maxi)
Luci targa
Plafoniera anteriore con trasparente basculante
Plafoniera posteriore

184
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0079mfig. 179F0N0080mfig. 180

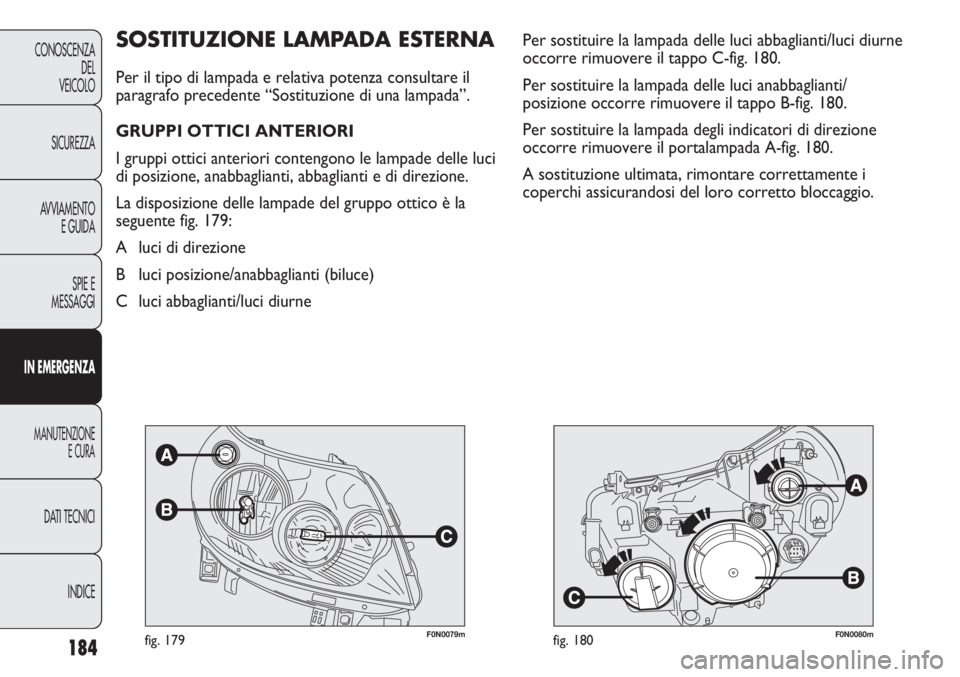

Per sostituire la lampada delle luci abbaglianti/luci diurne
occorre rimuovere il tappo C-fig. 180.
Per sostituire la lampada delle luci anabbaglianti/
posizione occorre rimuovere il tappo B-fig. 180.
Per sostituire la lampada degli indicatori di direzione
occorre rimuovere il portalampada A-fig. 180.
A sostituzione ultimata, rimontare correttamente i
coperchi assicurandosi del loro corretto bloccaggio.SOSTITUZIONE LAMPADA ESTERNA
Per il tipo di lampada e relativa potenza consultare il
paragrafo precedente “Sostituzione di una lampada”.
GRUPPI OTTICI ANTERIORI
I gruppi ottici anteriori contengono le lampade delle luci
di posizione, anabbaglianti, abbaglianti e di direzione.
La disposizione delle lampade del gruppo ottico è la
seguente fig. 179:
A luci di direzione
B luci posizione/anabbaglianti (biluce)
C luci abbaglianti/luci diurne

185
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE
F0N0082mfig. 181F0N0083mfig. 182

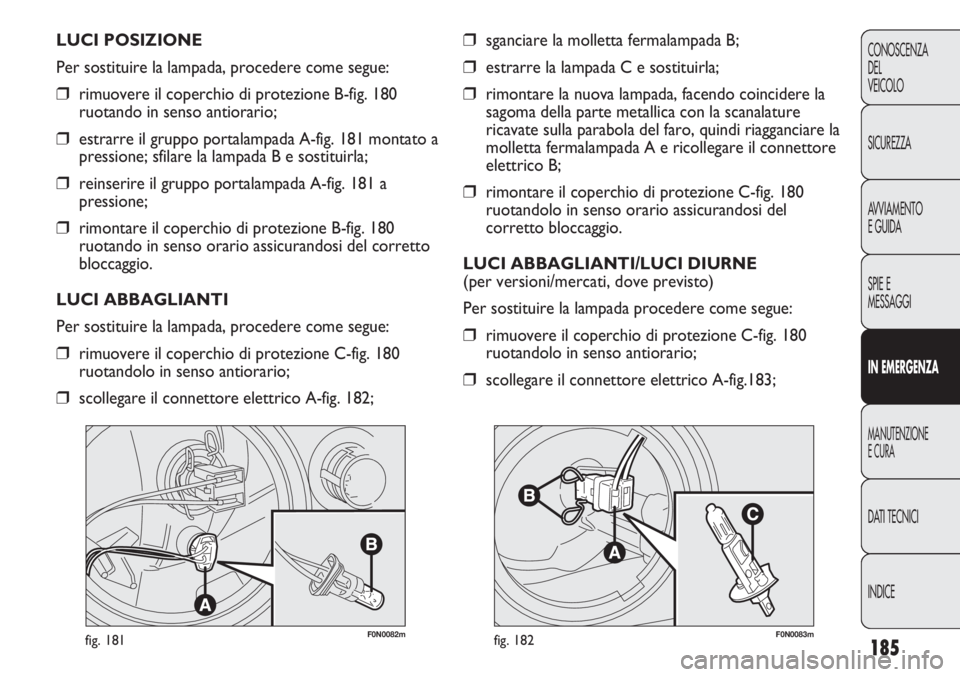

❒sganciare la molletta fermalampada B;
❒estrarre la lampada C e sostituirla;
❒rimontare la nuova lampada, facendo coincidere la
sagoma della parte metallica con la scanalature
ricavate sulla parabola del faro, quindi riagganciare la
molletta fermalampada A e ricollegare il connettore
elettrico B;
❒rimontare il coperchio di protezione C-fig. 180
ruotandolo in senso orario assicurandosi del
corretto bloccaggio.
LUCI ABBAGLIANTI/LUCI DIURNE
(per versioni/mercati, dove previsto)
Per sostituire la lampada procedere come segue:
❒rimuovere il coperchio di protezione C-fig. 180
ruotandolo in senso antiorario;
❒scollegare il connettore elettrico A-fig.183; LUCI POSIZIONE
Per sostituire la lampada, procedere come segue:
❒rimuovere il coperchio di protezione B-fig. 180
ruotando in senso antiorario;
❒estrarre il gruppo portalampada A-fig. 181 montato a
pressione; sfilare la lampada B e sostituirla;
❒reinserire il gruppo portalampada A-fig. 181 a
pressione;
❒rimontare il coperchio di protezione B-fig. 180
ruotando in senso orario assicurandosi del corretto
bloccaggio.
LUCI ABBAGLIANTI
Per sostituire la lampada, procedere come segue:
❒rimuovere il coperchio di protezione C-fig. 180
ruotandolo in senso antiorario;
❒scollegare il connettore elettrico A-fig. 182;

186
CONOSCENZA
DEL
VEICOLO
SICUREZZA
AVVIAMENTO
E GUIDA
SPIE E
MESSAGGI
IN EMERGENZA
MANUTENZIONE
E CURA
DATI TECNICI
INDICE

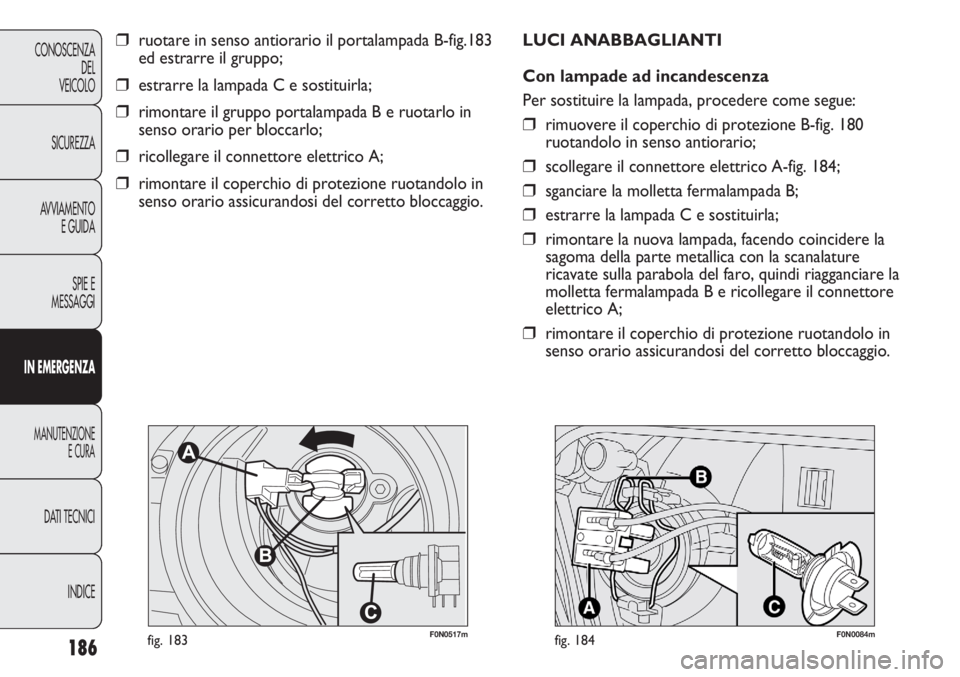

❒ruotare in senso antiorario il portalampada B-fig.183
ed estrarre il gruppo;
❒estrarre la lampada C e sostituirla;
❒rimontare il gruppo portalampada B e ruotarlo in
senso orario per bloccarlo;
❒ricollegare il connettore elettrico A;
❒rimontare il coperchio di protezione ruotandolo in
senso orario assicurandosi del corretto bloccaggio.LUCI ANABBAGLIANTI
Con lampade ad incandescenza
Per sostituire la lampada, procedere come segue:
❒rimuovere il coperchio di protezione B-fig. 180
ruotandolo in senso antiorario;
❒scollegare il connettore elettrico A-fig. 184;
❒sganciare la molletta fermalampada B;
❒estrarre la lampada C e sostituirla;
❒rimontare la nuova lampada, facendo coincidere la
sagoma della parte metallica con la scanalature
ricavate sulla parabola del faro, quindi riagganciare la
molletta fermalampada B e ricollegare il connettore
elettrico A;
❒rimontare il coperchio di protezione ruotandolo in
senso orario assicurandosi del corretto bloccaggio.
F0N0084mfig. 184F0N0517mfig. 183
