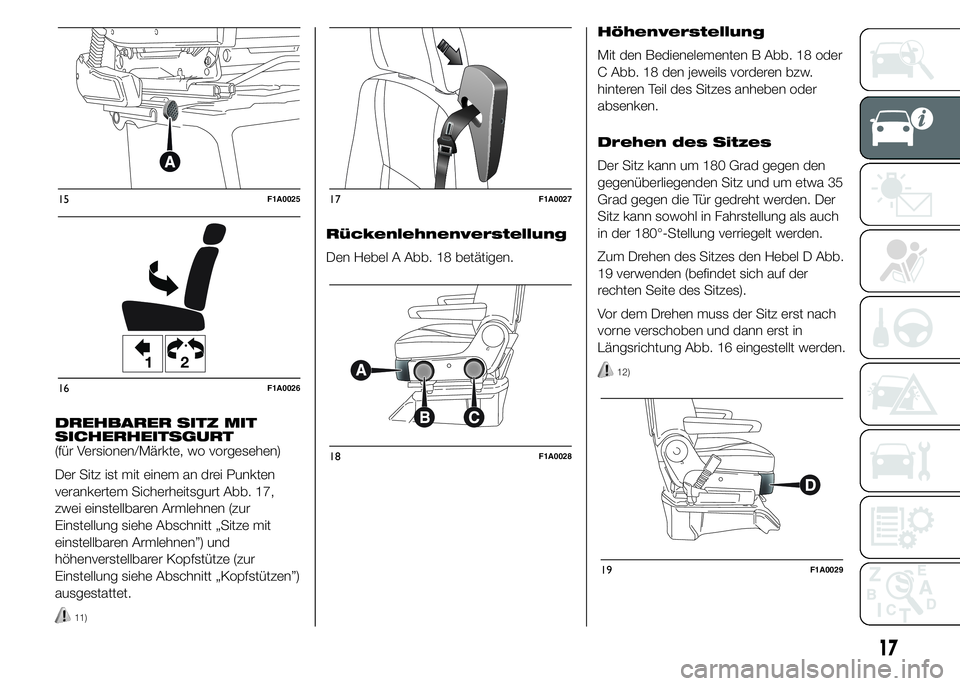

DREHBARER SITZ MIT
SICHERHEITSGURT
(für Versionen/Märkte, wo vorgesehen)
Der Sitz ist mit einem an drei Punkten
verankertem Sicherheitsgurt Abb. 17,
zwei einstellbaren Armlehnen (zur
Einstellung siehe Abschnitt „Sitze mit
einstellbaren Armlehnen”) und
höhenverstellbarer Kopfstütze (zur
Einstellung siehe Abschnitt „Kopfstützen”)
ausgestattet.
11)
Rückenlehnenverstellung
Den Hebel A Abb. 18 betätigen.Höhenverstellung
Mit den Bedienelementen B Abb. 18 oder
C Abb. 18 den jeweils vorderen bzw.
hinteren Teil des Sitzes anheben oder
absenken.
Drehen des Sitzes
Der Sitz kann um 180 Grad gegen den
gegenüberliegenden Sitz und um etwa 35
Grad gegen die Tür gedreht werden. Der
Sitz kann sowohl in Fahrstellung als auch
in der 180°-Stellung verriegelt werden.
Zum Drehen des Sitzes den Hebel D Abb.
19 verwenden (befindet sich auf der
rechten Seite des Sitzes).
Vor dem Drehen muss der Sitz erst nach
vorne verschoben und dann erst in
Längsrichtung Abb. 16 eingestellt werden.
12)
15F1A0025
12
16F1A0026
17F1A0027
18F1A0028
19F1A0029
17
Page 22 of 367
Sitzheizung
(für Versionen/Märkte, wo vorgesehen)
Bei Schlüssel auf MAR, die Taste E Abb.
20 zum Ein- bzw. Ausschalten der
Funktion drücken.
CAPTAIN-CHAIR-SITZ
(für Versionen/Märkte, wo vorgesehen)
Im Fahrzeug könnte ein Captain-
Chair-Sitz Abb. 21 installiert sein, der je
nach Ausstattung verschiedene
Einstellmöglichkeiten bietet (drehbar oder
fest, mit Sicherheitsgurt usw...).
Für die verschiedenen Einstellungen
gelten die Angaben im Abschnitt „Drehsitz
mit Sicherheitsgurt”.KLAPPWAND AN DER
SITZBANK
(für Versionen/Märkte, wo vorgesehen)
Am Sitz befindet sich ein Klapptisch, der
sich ausklappen und als Schreibunterlage
verwenden lässt. Zum Gebrauch an der
Lasche A Abb. 22 ziehen und den
Klapptisch ausklappen. Am Klapptisch
befinden sich zwei Vertiefungen als
Getränkehalter und eine Unterlage mit
Federklemme zum Halten von
Dokumenten.
13)
KORB UNTER DEM SITZ
(für Versionen/Märkte, wo vorgesehen)
Unter dem Fahrersitz befindet sich ein
Korb A Abb. 23 der leicht von den Haken
an der Auflagefläche abgenommen und
herausgenommen werden kann.
20F1A0030
21F1A0345
22F1A0031
23F1A0032
18
KENNTNIS DES FAHRZEUGES
Page 23 of 367

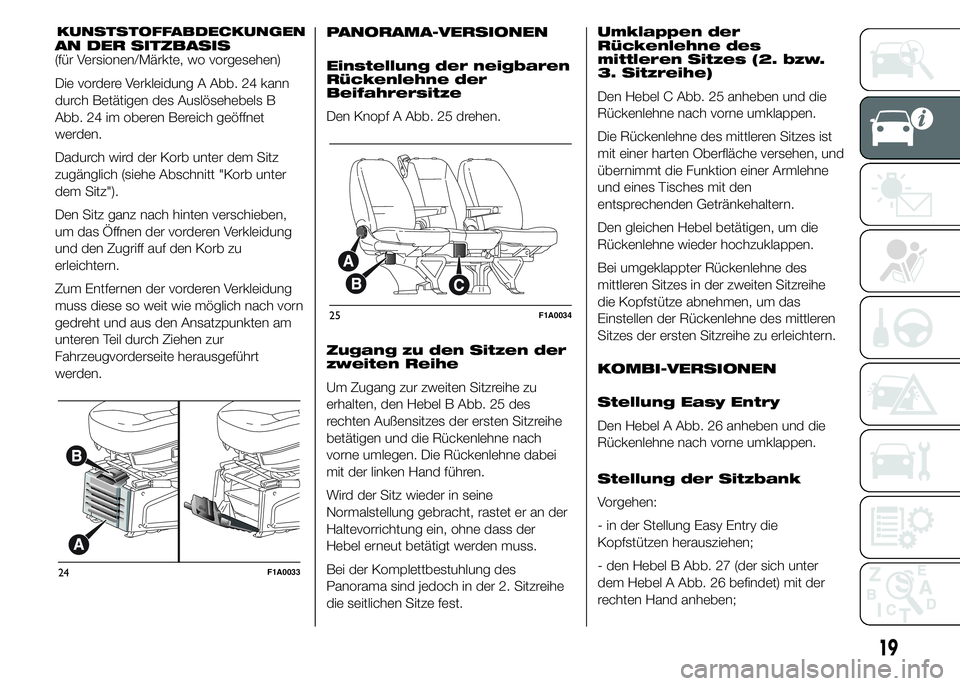

KUNSTSTOFFABDECKUNGENAN DER SITZBASIS
(für Versionen/Märkte, wo vorgesehen)
Die vordere Verkleidung A Abb. 24 kann
durch Betätigen des Auslösehebels B
Abb. 24 im oberen Bereich geöffnet
werden.
Dadurch wird der Korb unter dem Sitz
zugänglich (siehe Abschnitt "Korb unter
dem Sitz").
Den Sitz ganz nach hinten verschieben,
um das Öffnen der vorderen Verkleidung
und den Zugriff auf den Korb zu
erleichtern.
Zum Entfernen der vorderen Verkleidung
muss diese so weit wie möglich nach vorn
gedreht und aus den Ansatzpunkten am
unteren Teil durch Ziehen zur
Fahrzeugvorderseite herausgeführt
werden.PANORAMA-VERSIONEN
Einstellung der neigbaren
Rückenlehne der
Beifahrersitze
Den Knopf A Abb. 25 drehen.
Zugang zu den Sitzen der
zweiten Reihe
Um Zugang zur zweiten Sitzreihe zu
erhalten, den Hebel B Abb. 25 des
rechten Außensitzes der ersten Sitzreihe
betätigen und die Rückenlehne nach
vorne umlegen. Die Rückenlehne dabei
mit der linken Hand führen.
Wird der Sitz wieder in seine
Normalstellung gebracht, rastet er an der
Haltevorrichtung ein, ohne dass der
Hebel erneut betätigt werden muss.
Bei der Komplettbestuhlung des
Panorama sind jedoch in der 2. Sitzreihe
die seitlichen Sitze fest.Umklappen der
Rückenlehne des
mittleren Sitzes (2. bzw.
3. Sitzreihe)
Den Hebel C Abb. 25 anheben und die
Rückenlehne nach vorne umklappen.
Die Rückenlehne des mittleren Sitzes ist
mit einer harten Oberfläche versehen, und
übernimmt die Funktion einer Armlehne
und eines Tisches mit den
entsprechenden Getränkehaltern.
Den gleichen Hebel betätigen, um die
Rückenlehne wieder hochzuklappen.
Bei umgeklappter Rückenlehne des
mittleren Sitzes in der zweiten Sitzreihe
die Kopfstütze abnehmen, um das
Einstellen der Rückenlehne des mittleren
Sitzes der ersten Sitzreihe zu erleichtern.
KOMBI-VERSIONEN
Stellung Easy Entry
Den Hebel A Abb. 26 anheben und die
Rückenlehne nach vorne umklappen.
Stellung der Sitzbank
Vorgehen:
- in der Stellung Easy Entry die
Kopfstützen herausziehen;
- den Hebel B Abb. 27 (der sich unter
dem Hebel A Abb. 26 befindet) mit der
rechten Hand anheben;
24F1A0033
25F1A0034
19
Page 24 of 367

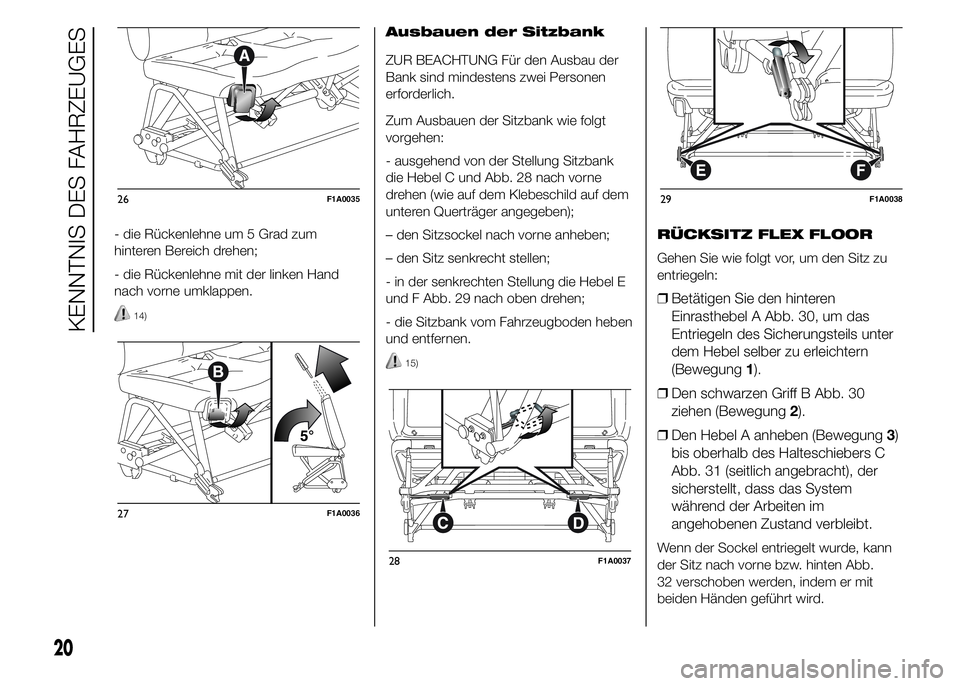

- die Rückenlehne um 5 Grad zum
hinteren Bereich drehen;
- die Rückenlehne mit der linken Hand
nach vorne umklappen.
14)
Ausbauen der Sitzbank
ZUR BEACHTUNG Für den Ausbau der
Bank sind mindestens zwei Personen
erforderlich.
Zum Ausbauen der Sitzbank wie folgt
vorgehen:
- ausgehend von der Stellung Sitzbank
die Hebel C und Abb. 28 nach vorne
drehen (wie auf dem Klebeschild auf dem
unteren Querträger angegeben);
– den Sitzsockel nach vorne anheben;
– den Sitz senkrecht stellen;
- in der senkrechten Stellung die Hebel E
und F Abb. 29 nach oben drehen;
- die Sitzbank vom Fahrzeugboden heben
und entfernen.
15)
RÜCKSITZ FLEX FLOOR
Gehen Sie wie folgt vor, um den Sitz zu
entriegeln:
❒Betätigen Sie den hinteren
Einrasthebel A Abb. 30, um das
Entriegeln des Sicherungsteils unter
dem Hebel selber zu erleichtern
(Bewegung1).
❒Den schwarzen Griff B Abb. 30
ziehen (Bewegung2).
❒Den Hebel A anheben (Bewegung3)
bis oberhalb des Halteschiebers C
Abb. 31 (seitlich angebracht), der
sicherstellt, dass das System
während der Arbeiten im
angehobenen Zustand verbleibt.
Wenn der Sockel entriegelt wurde, kann
der Sitz nach vorne bzw. hinten Abb.
32 verschoben werden, indem er mit
beiden Händen geführt wird.
26F1A0035
27F1A0036
28F1A0037
29F1A0038
20
KENNTNIS DES FAHRZEUGES
Page 25 of 367

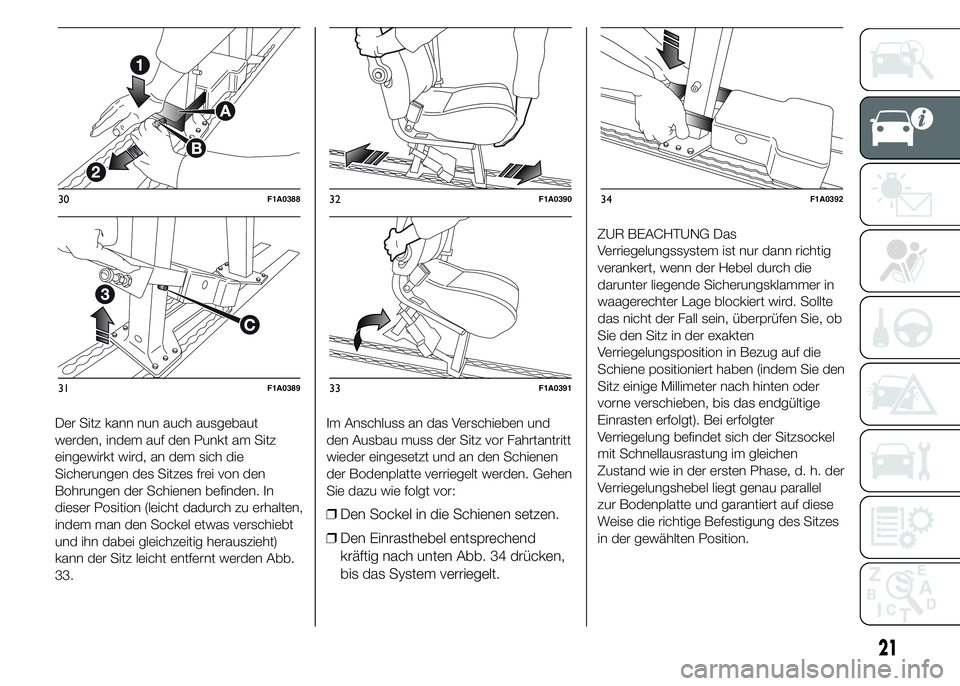

Der Sitz kann nun auch ausgebaut
werden, indem auf den Punkt am Sitz
eingewirkt wird, an dem sich die
Sicherungen des Sitzes frei von den
Bohrungen der Schienen befinden. In
dieser Position (leicht dadurch zu erhalten,
indem man den Sockel etwas verschiebt
und ihn dabei gleichzeitig herauszieht)
kann der Sitz leicht entfernt werden Abb.
33.Im Anschluss an das Verschieben und
den Ausbau muss der Sitz vor Fahrtantritt
wieder eingesetzt und an den Schienen
der Bodenplatte verriegelt werden. Gehen
Sie dazu wie folgt vor:
❒Den Sockel in die Schienen setzen.
❒Den Einrasthebel entsprechend
kräftig nach unten Abb. 34 drücken,
bis das System verriegelt.
ZUR BEACHTUNG Das
Verriegelungssystem ist nur dann richtig
verankert, wenn der Hebel durch die
darunter liegende Sicherungsklammer in
waagerechter Lage blockiert wird. Sollte
das nicht der Fall sein, überprüfen Sie, ob
Sie den Sitz in der exakten
Verriegelungsposition in Bezug auf die
Schiene positioniert haben (indem Sie den
Sitz einige Millimeter nach hinten oder
vorne verschieben, bis das endgültige
Einrasten erfolgt). Bei erfolgter
Verriegelung befindet sich der Sitzsockel
mit Schnellausrastung im gleichen
Zustand wie in der ersten Phase, d. h. der
Verriegelungshebel liegt genau parallel
zur Bodenplatte und garantiert auf diese
Weise die richtige Befestigung des Sitzes
in der gewählten Position.
30F1A0388
31F1A0389
32F1A0390
33F1A0391
34F1A0392
21
Page 26 of 367

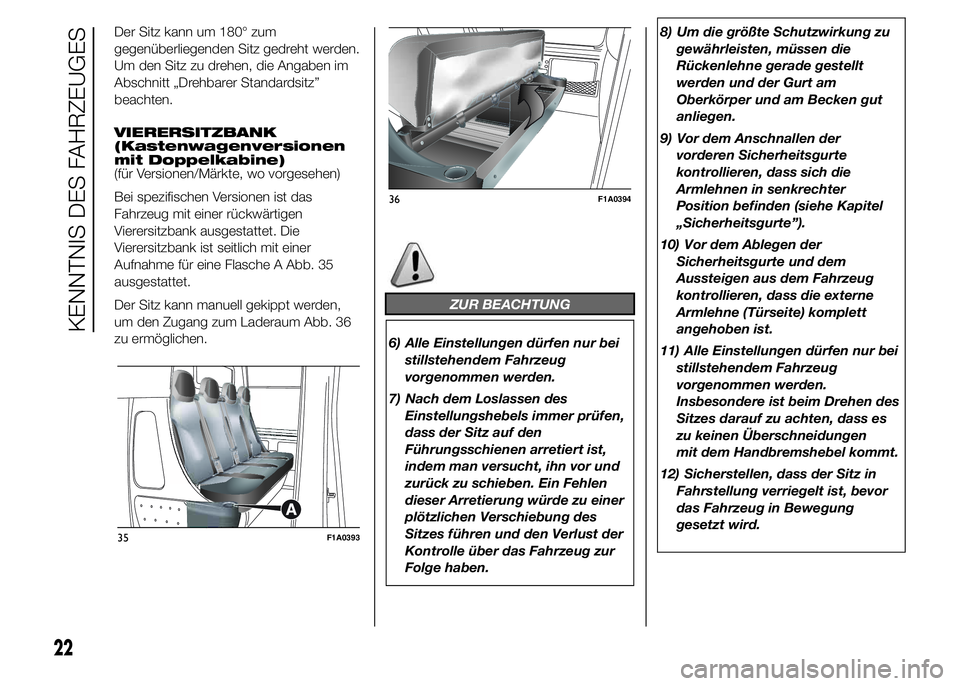

Der Sitz kann um 180° zum
gegenüberliegenden Sitz gedreht werden.
Um den Sitz zu drehen, die Angaben im
Abschnitt „Drehbarer Standardsitz”
beachten.
VIERERSITZBANK
(Kastenwagenversionen
mit Doppelkabine)
(für Versionen/Märkte, wo vorgesehen)
Bei spezifischen Versionen ist das
Fahrzeug mit einer rückwärtigen
Vierersitzbank ausgestattet. Die
Vierersitzbank ist seitlich mit einer
Aufnahme für eine Flasche A Abb. 35
ausgestattet.
Der Sitz kann manuell gekippt werden,
um den Zugang zum Laderaum Abb. 36
zu ermöglichen.
ZUR BEACHTUNG
6) Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug
vorgenommen werden.
7) Nach dem Loslassen des
Einstellungshebels immer prüfen,
dass der Sitz auf den
Führungsschienen arretiert ist,
indem man versucht, ihn vor und
zurück zu schieben. Ein Fehlen
dieser Arretierung würde zu einer
plötzlichen Verschiebung des
Sitzes führen und den Verlust der
Kontrolle über das Fahrzeug zur
Folge haben.8) Um die größte Schutzwirkung zu
gewährleisten, müssen die
Rückenlehne gerade gestellt
werden und der Gurt am
Oberkörper und am Becken gut
anliegen.
9) Vor dem Anschnallen der
vorderen Sicherheitsgurte
kontrollieren, dass sich die
Armlehnen in senkrechter
Position befinden (siehe Kapitel
„Sicherheitsgurte”).
10) Vor dem Ablegen der
Sicherheitsgurte und dem
Aussteigen aus dem Fahrzeug
kontrollieren, dass die externe
Armlehne (Türseite) komplett
angehoben ist.
11) Alle Einstellungen dürfen nur bei
stillstehendem Fahrzeug
vorgenommen werden.
Insbesondere ist beim Drehen des
Sitzes darauf zu achten, dass es
zu keinen Überschneidungen
mit dem Handbremshebel kommt.
12) Sicherstellen, dass der Sitz in
Fahrstellung verriegelt ist, bevor
das Fahrzeug in Bewegung
gesetzt wird.
35F1A0393
36F1A0394
22
KENNTNIS DES FAHRZEUGES
Page 27 of 367

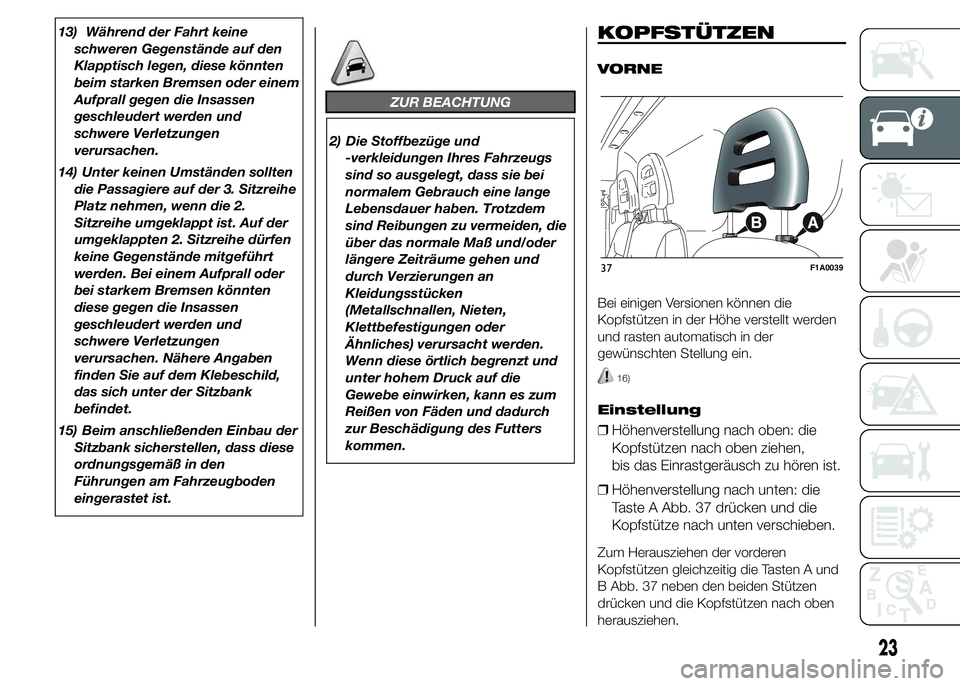

13) Während der Fahrt keine
schweren Gegenstände auf den
Klapptisch legen, diese könnten
beim starken Bremsen oder einem
Aufprall gegen die Insassen
geschleudert werden und
schwere Verletzungen
verursachen.
14) Unter keinen Umständen sollten
die Passagiere auf der 3. Sitzreihe
Platz nehmen, wenn die 2.
Sitzreihe umgeklappt ist. Auf der
umgeklappten 2. Sitzreihe dürfen
keine Gegenstände mitgeführt
werden. Bei einem Aufprall oder
bei starkem Bremsen könnten
diese gegen die Insassen
geschleudert werden und
schwere Verletzungen
verursachen. Nähere Angaben
finden Sie auf dem Klebeschild,
das sich unter der Sitzbank
befindet.
15) Beim anschließenden Einbau der
Sitzbank sicherstellen, dass diese
ordnungsgemäß in den
Führungen am Fahrzeugboden
eingerastet ist.
ZUR BEACHTUNG
2) Die Stoffbezüge und
-verkleidungen Ihres Fahrzeugs
sind so ausgelegt, dass sie bei
normalem Gebrauch eine lange
Lebensdauer haben. Trotzdem
sind Reibungen zu vermeiden, die
über das normale Maß und/oder
längere Zeiträume gehen und
durch Verzierungen an
Kleidungsstücken
(Metallschnallen, Nieten,
Klettbefestigungen oder
Ähnliches) verursacht werden.
Wenn diese örtlich begrenzt und
unter hohem Druck auf die
Gewebe einwirken, kann es zum
Reißen von Fäden und dadurch
zur Beschädigung des Futters
kommen.
KOPFSTÜTZEN
VORNE
Bei einigen Versionen können die
Kopfstützen in der Höhe verstellt werden
und rasten automatisch in der
gewünschten Stellung ein.
16)
Einstellung
❒Höhenverstellung nach oben: die
Kopfstützen nach oben ziehen,
bis das Einrastgeräusch zu hören ist.
❒Höhenverstellung nach unten: die
Taste A Abb. 37 drücken und die
Kopfstütze nach unten verschieben.
Zum Herausziehen der vorderen
Kopfstützen gleichzeitig die Tasten A und
B Abb. 37 neben den beiden Stützen
drücken und die Kopfstützen nach oben
herausziehen.
37F1A0039
23
Page 28 of 367
ZUR BEACHTUNG
16) Die Einstellungen dürfen nur bei
stillstehendem Fahrzeug und
ausgeschaltetem Motor
vorgenommen werden. Die
Kopfstützen müssen so eingestellt
werden, dass sie den Kopf, und
nicht den Hals, stützen. Nur auf
diese Weise üben sie ihre
Schutzfunktion aus. Stellen Sie für
einen optimalen Schutz durch
die Kopfstützen die Rückenlehne
so ein, dass der Oberkörper
aufrecht und der Kopf so nahe
wie möglich an der Kopfstütze ist.

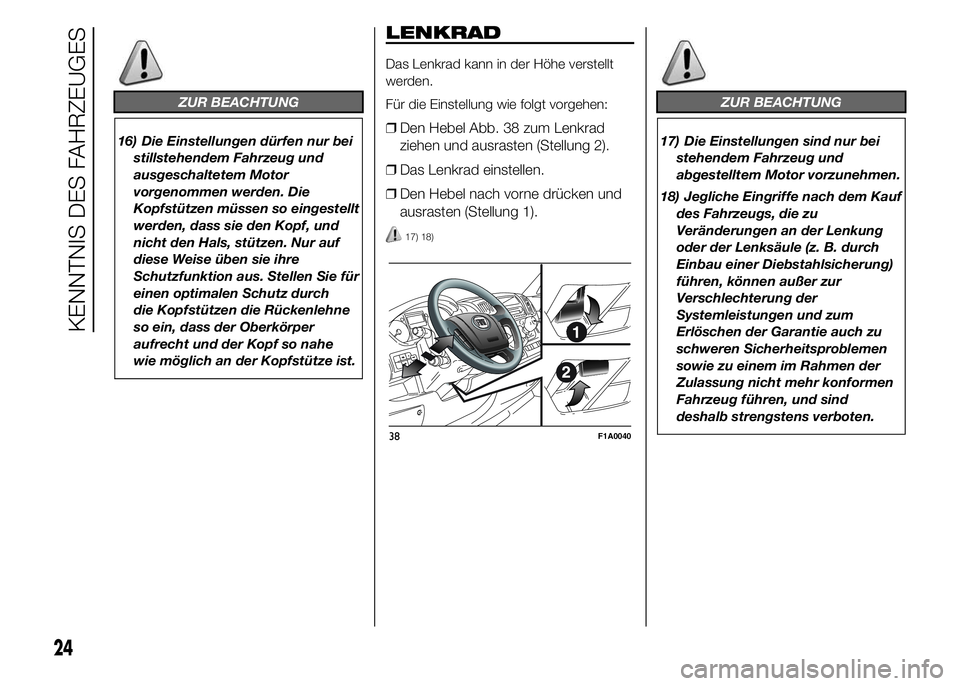

LENKRAD
Das Lenkrad kann in der Höhe verstellt
werden.
Für die Einstellung wie folgt vorgehen:
❒Den Hebel Abb. 38 zum Lenkrad
ziehen und ausrasten (Stellung 2).
❒Das Lenkrad einstellen.
❒Den Hebel nach vorne drücken und
ausrasten (Stellung 1).
17) 18)
ZUR BEACHTUNG
17) Die Einstellungen sind nur bei
stehendem Fahrzeug und
abgestelltem Motor vorzunehmen.
18) Jegliche Eingriffe nach dem Kauf
des Fahrzeugs, die zu
Veränderungen an der Lenkung
oder der Lenksäule (z. B. durch
Einbau einer Diebstahlsicherung)
führen, können außer zur
Verschlechterung der
Systemleistungen und zum
Erlöschen der Garantie auch zu
schweren Sicherheitsproblemen
sowie zu einem im Rahmen der
Zulassung nicht mehr konformen
Fahrzeug führen, und sind
deshalb strengstens verboten.
38F1A0040
24
KENNTNIS DES FAHRZEUGES
Page 29 of 367

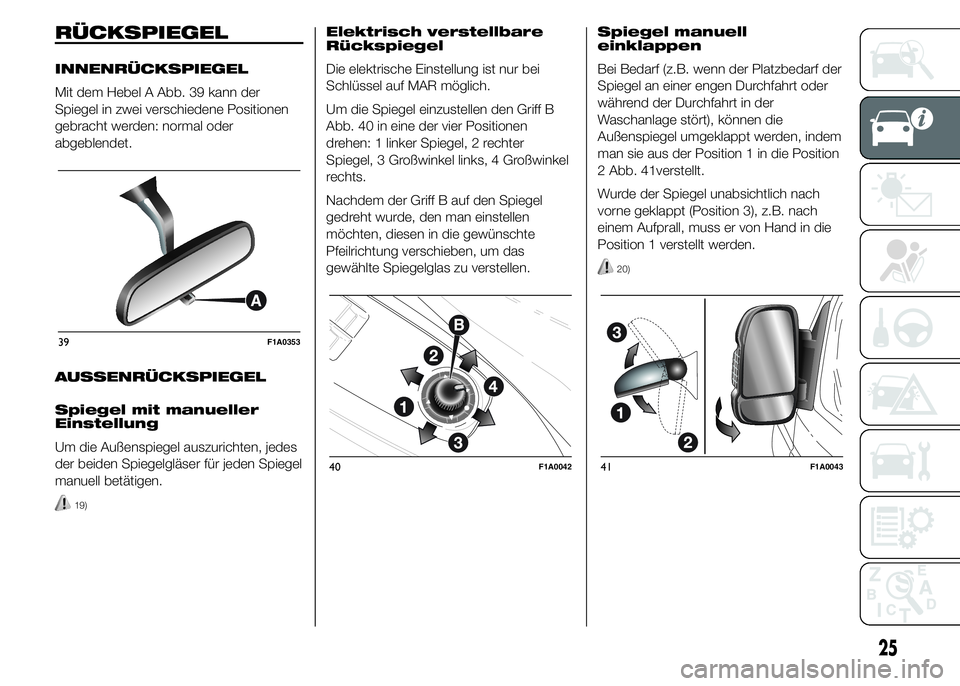

RÜCKSPIEGEL
INNENRÜCKSPIEGEL
Mit dem Hebel A Abb. 39 kann der
Spiegel in zwei verschiedene Positionen
gebracht werden: normal oder
abgeblendet.
AUSSENRÜCKSPIEGEL
Spiegel mit manueller
Einstellung
Um die Außenspiegel auszurichten, jedes
der beiden Spiegelgläser für jeden Spiegel
manuell betätigen.
19)
Elektrisch verstellbare
Rückspiegel
Die elektrische Einstellung ist nur bei
Schlüssel auf MAR möglich.
Um die Spiegel einzustellen den Griff B
Abb. 40 in eine der vier Positionen
drehen: 1 linker Spiegel, 2 rechter
Spiegel, 3 Großwinkel links, 4 Großwinkel
rechts.
Nachdem der Griff B auf den Spiegel
gedreht wurde, den man einstellen
möchten, diesen in die gewünschte
Pfeilrichtung verschieben, um das
gewählte Spiegelglas zu verstellen.Spiegel manuell
einklappen
Bei Bedarf (z.B. wenn der Platzbedarf der
Spiegel an einer engen Durchfahrt oder
während der Durchfahrt in der
Waschanlage stört), können die
Außenspiegel umgeklappt werden, indem
man sie aus der Position 1 in die Position
2 Abb. 41verstellt.
Wurde der Spiegel unabsichtlich nach
vorne geklappt (Position 3), z.B. nach
einem Aufprall, muss er von Hand in die
Position 1 verstellt werden.
20)
39F1A0353
40F1A004241F1A0043
25
Page 30 of 367

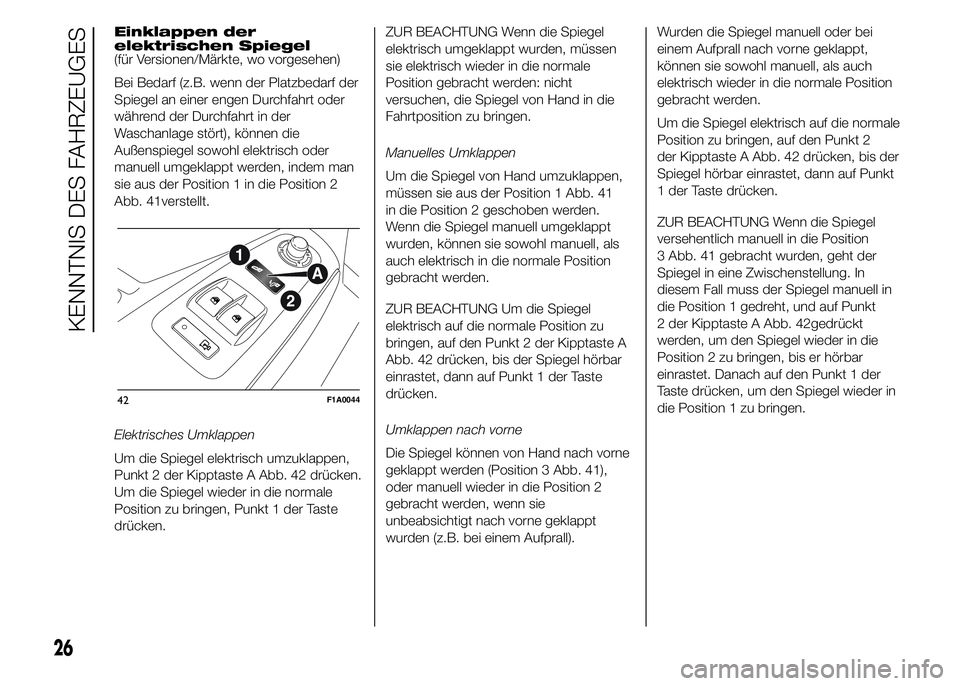

Einklappen der
elektrischen Spiegel
(für Versionen/Märkte, wo vorgesehen)
Bei Bedarf (z.B. wenn der Platzbedarf der
Spiegel an einer engen Durchfahrt oder
während der Durchfahrt in der
Waschanlage stört), können die
Außenspiegel sowohl elektrisch oder
manuell umgeklappt werden, indem man
sie aus der Position 1 in die Position 2
Abb. 41verstellt.
Elektrisches Umklappen
Um die Spiegel elektrisch umzuklappen,
Punkt 2 der Kipptaste A Abb. 42 drücken.
Um die Spiegel wieder in die normale
Position zu bringen, Punkt 1 der Taste
drücken.ZUR BEACHTUNG Wenn die Spiegel
elektrisch umgeklappt wurden, müssen
sie elektrisch wieder in die normale
Position gebracht werden: nicht
versuchen, die Spiegel von Hand in die
Fahrtposition zu bringen.
Manuelles Umklappen
Um die Spiegel von Hand umzuklappen,
müssen sie aus der Position 1 Abb. 41
in die Position 2 geschoben werden.
Wenn die Spiegel manuell umgeklappt
wurden, können sie sowohl manuell, als
auch elektrisch in die normale Position
gebracht werden.
ZUR BEACHTUNG Um die Spiegel
elektrisch auf die normale Position zu
bringen, auf den Punkt 2 der Kipptaste A
Abb. 42 drücken, bis der Spiegel hörbar
einrastet, dann auf Punkt 1 der Taste
drücken.
Umklappen nach vorne
Die Spiegel können von Hand nach vorne
geklappt werden (Position 3 Abb. 41),
oder manuell wieder in die Position 2
gebracht werden, wenn sie
unbeabsichtigt nach vorne geklappt
wurden (z.B. bei einem Aufprall).Wurden die Spiegel manuell oder bei
einem Aufprall nach vorne geklappt,
können sie sowohl manuell, als auch
elektrisch wieder in die normale Position
gebracht werden.
Um die Spiegel elektrisch auf die normale
Position zu bringen, auf den Punkt 2
der Kipptaste A Abb. 42 drücken, bis der
Spiegel hörbar einrastet, dann auf Punkt
1 der Taste drücken.
ZUR BEACHTUNG Wenn die Spiegel
versehentlich manuell in die Position
3 Abb. 41 gebracht wurden, geht der
Spiegel in eine Zwischenstellung. In
diesem Fall muss der Spiegel manuell in
die Position 1 gedreht, und auf Punkt
2 der Kipptaste A Abb. 42gedrückt
werden, um den Spiegel wieder in die
Position 2 zu bringen, bis er hörbar
einrastet. Danach auf den Punkt 1 der
Taste drücken, um den Spiegel wieder in
die Position 1 zu bringen.
42F1A0044
26
KENNTNIS DES FAHRZEUGES
