Page 261 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 257
OVJES
 55)
Prednji McPherson neovisni ovjes
Stražnji  Kruta cjevasta osovina; uzdužne jednostruke lisnate opruge
VAŽNO
55) Pazite da lisnate opruge od kompozitnog materijala ne dođu u kontakt

Page 262 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 258
KOČNICE
Prednje radne kočniceStražnje radne kočnice Parkirna kočnica
Samoventilirajući diskovi diskoviupravljana ručnom polugom, djeluje na
stražnje kočnice
VAŽNO Voda, led i sol posuti

Page 263 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 259
SUSTAV UPRAVLJANJA
IzvedbeKrug okretanja od rubnika do
rubnika (m) Vrsta
Kratki međuosovinski razmak 11,41
nazubljena letva s hidrauličkim servo sustavom
Srednji međuosovinski razmak
12,81
Sre

Page 264 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 260
KOTAČI
NAPL ATCI I GUME
Naplatci od prešanog čelika ili od lake
legure. Radijalne gume bez zračnice
(tubeless) sa radijalnim kućištima.
Popis svih homologiranih guma nalazi
se u knjižic

Page 265 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 261
90 600 kg
91 615 kg
GUME SA ZAŠTITOM
NAPL ATKA
 196)
UPOZORENJE
196) NEMOJTE ugrađivati po-klopce kotača prilikom upo -
rabe integralnih poklopaca
učvršćenih (s oprugama) na
čelični nap

Page 266 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 262
NAPL ATCI I GUME
IzvedbeNaplatciGume
Ducato (osim izvedbe za
slobodno vrijeme) 6Jx15” – H2
215/70 R15C 109/107S
225/70 R15C 112/1065
6Jx16” – H2 215/75 R16C 116/114R (*)
225/75 R16C 118/1

Page 267 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 263
TL AK NAPUHIVANJA HL ADNIH GUMA (bara)
GumeUporabaPrednjeStražnje
215/70 R15  3000 GVW (*) s osnovnim gumama, osim PANORAMA 3300
GVW (*) / 3500 GVW (*) s osnovnim gumama 4,0
4,0
4,1  4,5
215/70

Page 268 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 264

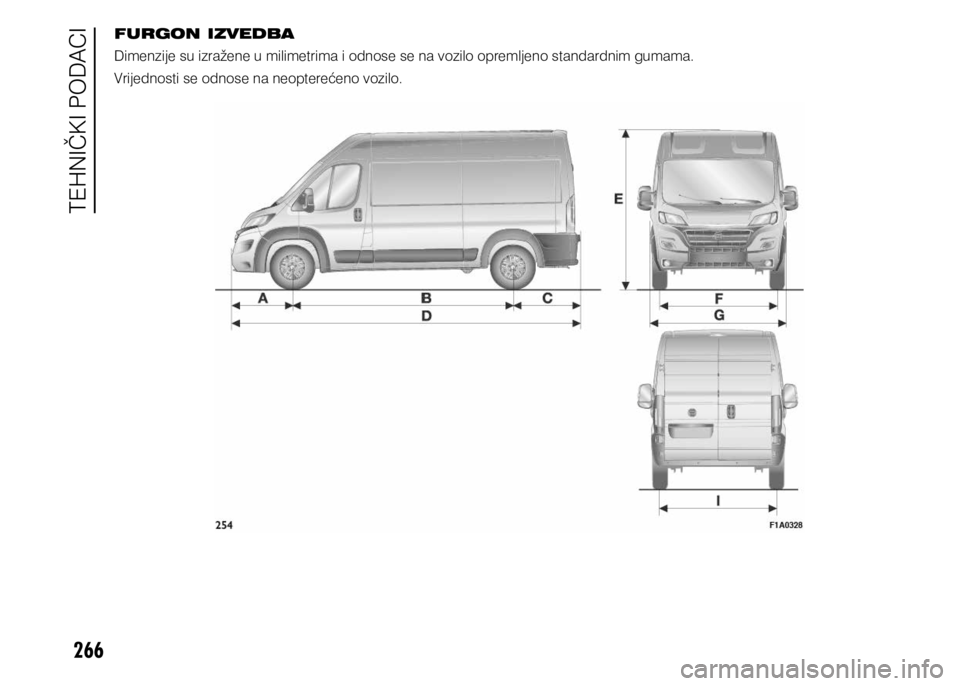

DIMENZIJE
PANORAMA / KOMBI IZVEDBA
Dimenzije su izražene u milimetrima i odnose se na vozilo opremljeno standardnim gumama.
Vrijednosti se odnose na neopterećeno vozilo.
TEHNIČKI PODACI

Page 269 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 265
KOMBI - PANORAMA
CH1  MH2  LH2
A  948 948 948
B  3000 3450 4035
C  1015 1015 1015 - 1380 (*)
D  4963 5413 5998 - 6363(*)
E  2254 2524 2524
F  1810 1810 1810
G  2050 2050 2050
I  1790 1790 1790
(*)

Page 270 of 368

FIAT DUCATO 2015  Knjižica s uputama za uporabu i održavanje (in Croatian) 266
FURGON IZVEDBA
Dimenzije su izražene u milimetrima i odnose se na vozilo opremljeno standardnim gumama.
Vrijednosti se odnose na neopterećeno vozilo.
TEHNIČKI PODACI
