Kutija s osiguračima u prostoru motora
sl. 226 – sl. 227
UREĐAJ OSIGURAČ AMPERI
Kontaktna brava (+akumulator) F0330
Grijani filtar F0440
Isparivač za Puma motor/provjetravanje putničke kabine sa Webasto uređajem,
pumpa robotiziranog mjenjača (+akumulator) F05
20/50
Ventilator visoke brzine za hlađenje motora (+akumulator) F0640/60
Ventilator visoke brzine za hlađenje motora (+akumulator) F0740/50/60
Puhalo putničke kabine (+ključ) F0640
Stražnja utičnica (+akumulator) F0915
Truba F1015
Utičnica (+akumulator) F1415
Upaljač za cigarete (+akumulator) F1515
Kontrolni modul prijenosnog sklopa, kontrolna jedinica robotiziranog mjenjača
(+akumulator) F18
7,5
Kompresor klima uređaja F197,5
Brisač vjetrobrana F2030
Pomoćna kontrolna ploča za pomicanje i preklapanje zrcala (+ključ) F247,5
Odmagljivanje zrcala F3015
Page 222 of 368

218
Opcijska kutija s osiguračima u desnom središnjem stupu
sl. 228 – sl. 229
UREĐAJ OSIGURAČ AMPERI
Prazno F54-
Grijana sjedala F5515
Stražnja utičnica u putničkoj kabini F5615
Dodatni grijač ispod sjedala F5710
Lijevi grijani stražnji prozor F5815
Desni grijani stražnji prozor F5915
Prazno F60-
Prazno F61-
Prazno F62-
Dodatna kontrola grijanja putničke kabine F6310
Prazno F64-
Dodatno puhalo sustava grijanja putničke kabine F6530
U SLUČAJU NUŽDE
Page 223 of 368

219
PUNJENJE
AKUMUL ATORA
VAŽNO Postupak punjenja akumulatora
je dan samo u svrhu informiranja. Ovaj
postupak treba obaviti ovlašteni servis
Fiata.
VAŽNO Nakon prebacivanja kontakt
ključa u položaj STOP i nakon zatvara-
nja vrata vozača, pričekajte najmanje
jednu minutu prije odspajanja akumu -
latora. Prilikom spajanja akumulatora,
pazite da kontakt ključ bude u položaju
STOP i da su vrata vozača zatvorena.
Akumulator treba puniti polako u
trajanju od otprilike 24 sata i pri niskoj
jakosti struje. Predugo punjenje može
rezultirati oštećenjem akumulatora.
164) 165)
BEZ START&STOP
SUSTAVA
Akumulator napunite na sljedeći način:
❒ odspojite stezaljku negativnog pola
(-) akumulatora;
❒ spojite kabele punjača na polove
akumulatora pazeći na pravilan
položaj polova;
❒ uključite punjač;
❒ nakon punjenja, isključite punjač prije
nego odspojite akumulator;
❒ ponovno spojite stezaljku negativnog
pola (-) akumulatora.
SA START&STOP
SUSTAVOM
Akumulator napunite na sljedeći način:

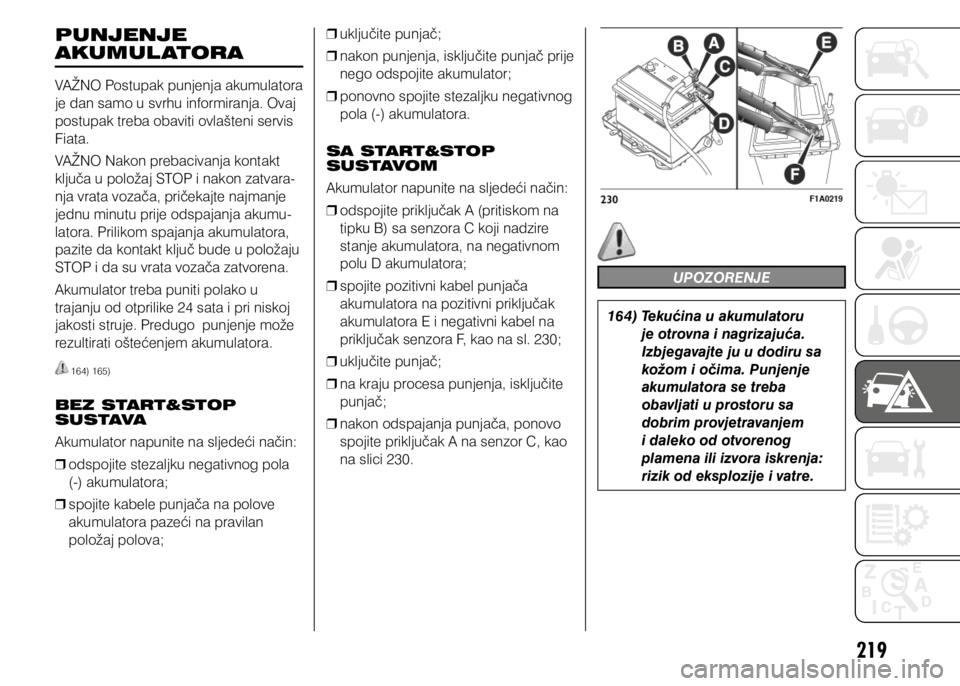

❒ odspojite priključak A (pritiskom na
tipku B) sa senzora C koji nadzire
stanje akumulatora, na negativnom
polu D akumulatora;
❒ spojite pozitivni kabel punjača
akumulatora na pozitivni priključak
akumulatora E i negativni kabel na
priključak senzora F, kao na sl. 230;
❒ uključite punjač;
❒ na kraju procesa punjenja, isključite
punjač;
❒ nakon odspajanja punjača, ponovo
spojite priključak A na senzor C, kao
na slici 230.
UPOZORENJE
164) Tekućina u akumulatoru
je otrovna i nagrizajuća.
Izbjegavajte ju u dodiru sa
kožom i očima. Punjenje
akumulatora se treba
obavljati u prostoru sa
dobrim provjetravanjem
i daleko od otvorenog
plamena ili izvora iskrenja:
rizik od eksplozije i vatre.
Page 224 of 368

220
165) Nikad ne pokušavajte napuniti smrznuti
akumulator: prvo se mora
otopiti jer u protivnom
može eksplodirati. Ako je
akumulator bio smrznut,
stručno osoblje treba
provjeriti da unutarnji
elementi nisu pokidani te
da kućište nije puknuto (jer
postoji rizik od istjecanja
otrovne i nagrizajuće
kiseline).PODIZANJE VOZIL A
U koliko je vozilo potrebno podići, obra-
tite se ovlaštenom servisu Fiata koji je
opremljen sa radioničkom dizalicom ili
dizalom.

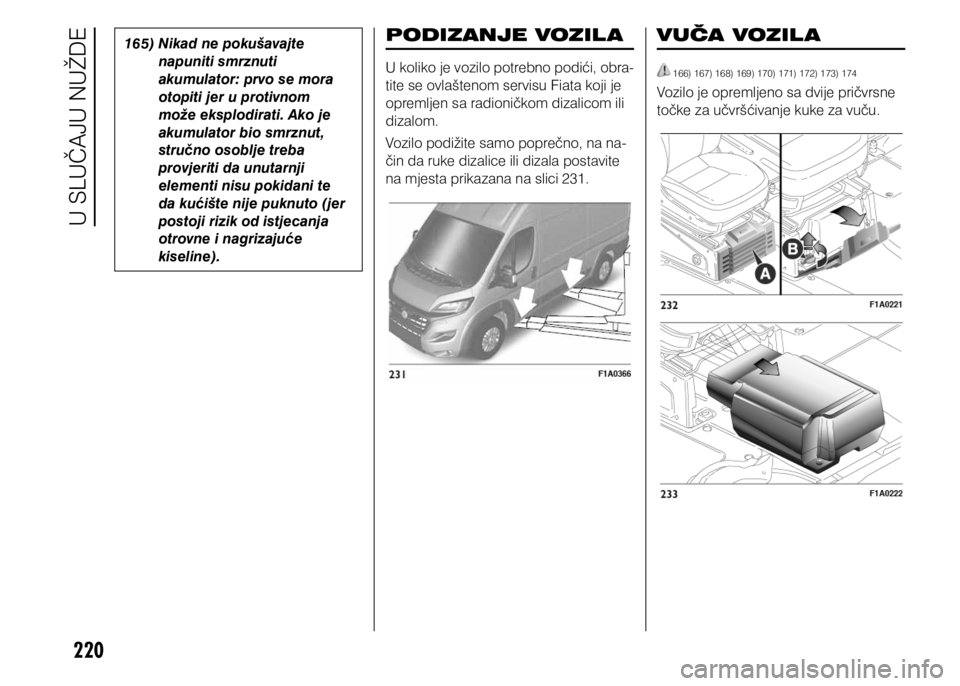

Vozilo podižite samo poprečno, na na -
čin da ruke dizalice ili dizala postavite
na mjesta prikazana na slici 231.
VUČA VOZIL A
166) 167) 168) 169) 170) 171) 172) 173) 174
Vozilo je opremljeno sa dvije pričvrsne
točke za učvršćivanje kuke za vuču.
U SLUČAJU NUŽDE
Page 225 of 368

221
Prednji prsten je smješten u kutiji za
alat ispod sjedala suvozača. Kod
izvedbi s Fix&Go kitom i bez rezervnog
kotača, kutija s alatom je dostupna
samo na zahtjev ako je u ponudi.
Ako nema kutije s alatom, prednja kuka
za vuču vozila nalazi se u spremniku
za dokumente, zajedno s Korisničkim
priručnikom.Za korištenje postupite na sljedeći
način:

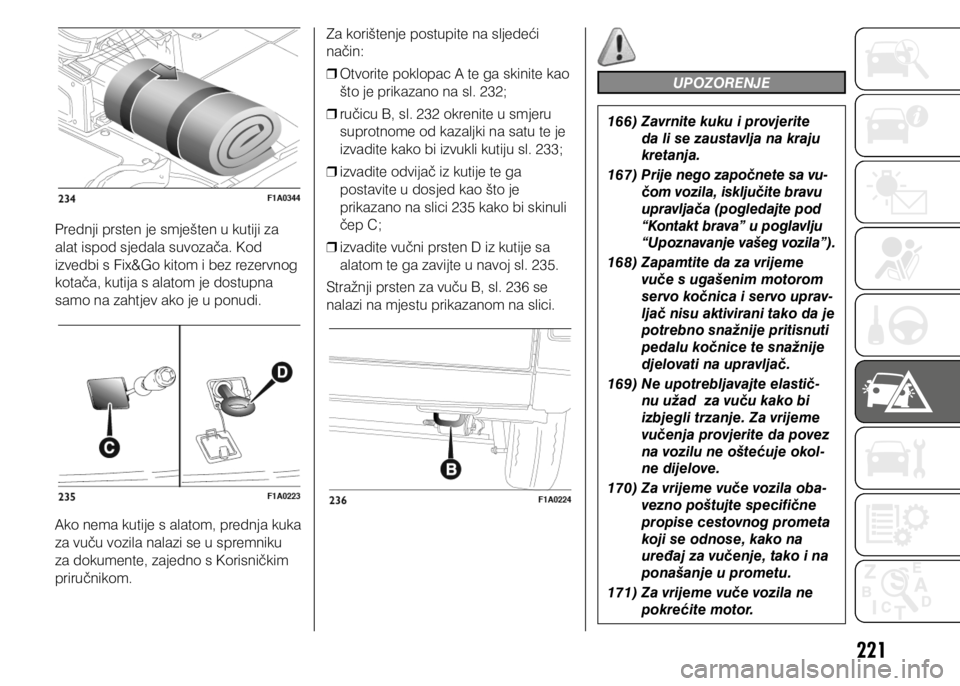

❒ Otvorite poklopac A te ga skinite kao
što je prikazano na sl. 232;
❒ ručicu B, sl. 232 okrenite u smjeru
suprotnome od kazaljki na satu te je
izvadite kako bi izvukli kutiju sl. 233;
❒ izvadite odvijač iz kutije te ga
postavite u dosjed kao što je
prikazano na slici 235 kako bi skinuli
čep C;
❒ izvadite vučni prsten D iz kutije sa
alatom te ga zavijte u navoj sl. 235.
Stražnji prsten za vuču B, sl. 236 se
nalazi na mjestu prikazanom na slici.
UPOZORENJE
166) Zavrnite kuku i provjerite da li se zaustavlja na kraju
kretanja.
167) Prije nego započnete sa vu- čom vozila, isključite bravu
upravljača (pogledajte pod
“Kontakt brava” u poglavlju
“Upoznavanje vašeg vozila”).
168) Zapamtite da za vrijeme vuče s ugašenim motorom
servo kočnica i servo uprav -
ljač nisu aktivirani tako da je
potrebno snažnije pritisnuti
pedalu kočnice te snažnije
djelovati na upravljač.
169) Ne upotrebljavajte elastič -
nu užad za vuču kako bi
izbjegli trzanje. Za vrijeme
vučenja provjerite da povez
na vozilu ne oštećuje okol -
ne dijelove.
170) Za vrijeme vuče vozila oba -
vezno poštujte specifične
propise cestovnog prometa
koji se odnose, kako na
uređaj za vučenje, tako i na
ponašanje u prometu.
171) Za vrijeme vuče vozila ne pokrećite motor.
Page 226 of 368

222
172) Vuča se smije provoditi samo na cestama/ulicama;
uređaj se ne smije koristiti
za vađenje vozila ako je
sletjelo sa ceste.
173) Vuča se ne smije provoditi radi prelaženje većih
prepreka na cesti (npr. hrpe
snijega ili materijala na
površini ceste).
174) Vuča se mora provesti s dva vozila (jedno vuče, drugo
je vučeno) po mogućnosti
dobro poravnata; također
i vuča uz pomoć vozila
pomoći na cesti mora se
provesti s dva vozila, koja
su što je više moguće
poravnata.
U SLUČAJU NUŽDE
Page 227 of 368

223
SERVIS I ODRŽAVANJE
Pravilno održavanje omogućuje za-
državanje performansi vozila tijekom
vremena, kao i niže troškove uporabe
i očuvanje učinkovitosti sigurnosnih
sustava.
Ovo poglavlje objašnjava kako. PROGRAMIRANO ODRŽAVANJE
...224
PLAN PROGRAMIRANOG
ODRŽAVANJA ................................. 225
PERIODIČNE PROVJERE ...............228
UPORABA VOZILA U TEŠKIM
UVJETIMA ....................................... 229
PROVJERA RAZINA TEKUĆINA ......236
FILTAR ZRAKA/FILTAR PELUDI ....... 237
AKUMULATOR ................................ 237
KOTAČI I GUME .............................. 240
GUMENE CIJEVI ............................. 241
BRISAČ VJETROBRANA .................206
KAROSERIJA ................................... 243
UNUTRAŠNJOST ............................246
Page 228 of 368

224
PROGRAMIRANO
ODRŽAVANJE
Pravilno održavanje vozila je neophod-
no da bi se vozilo održalo u izvrsnom
stanju u dugom periodu.
Stoga je Fiat, ovisno o motoru, propi -
sao niz zahvata provjera i održavanja
na svakih 48.000 kilometara.
Važno je znati da programirano
održavanje ne obuhvaća sve što je
potrebno Vašemu vozilu. Također i
u početnom periodu prije servisa na
48.000 kilometara te između redovitih
servisa - potrebno je obavljati određene
provjere, kao npr. provjera razina teku -
ćina i njihovo nadopunjavanje, provjera
tlaka guma i dr.
VAŽNO Programirano Održavanja s
redovitim servisima propisao je proizvo -
đač. Nepridržavanje plana
programiranog održavanja može dove -
sti do ukidanja jamstva.
Programirano održavanje se izvodi u
ovlaštenim servisima Fiata prema ras -
poredu izvođenja tih postupaka. Ukoliko se tijekom servisiranja pokaže
potrebnim izvršiti neke dodatne za
-
mjene ili popravke, oni se mogu izvršiti
samo uz suglasnost vlasnika vozila.
VAŽNO Savjetujemo Vam da se odmah
obratite ovlaštenom servisom Fiata, u
slučaju pojave bili kakvih problema/
nepravilnosti u radu, bez da čekate
sljedeći redoviti servis.
Ako se vozilo učestalo koristi za
vučenje, interval između dva redovna
servisa potrebno je skratiti.
SERVIS I ODRŽAVANJE
Page 229 of 368

225
PL AN PROGRAMIRANOG ODRŽAVANJA
Tisuće kilometara4896144 192240
Mjeseci 24487296120
Provjeriti stanje akumulatora i po potrebi ga napuniti
Provjeriti stanje/istrošenost guma i podesite tlak, ako je potrebno
Provjeriti rad svjetala (svjetla za vožnju, pokazivači smjera, svjetla
upozorenja, prtljažnik putnički prostor, pretinaca, upozoravajuće
signalizacije, itd..)
Provjeriti rad sustava za pranje vjetrobranskog stakla, podesiti
mlaznice, ako je potrebno
Provjeriti položaj/istrošenost metlica brisača vjetrobranskog stakla
Provjeriti čistoću brava poklopca motora i teretnog prostora, kao i
čistoću i podmazanost spojeva.
Vizualno provjeriti stanje: karoserije, zaštita donjeg podvoza, me -
haničkih komponenti, cijevi (ispušne-kočione -goriva) - Gumeni
dijelovi (nosači - selen blokovi - sl.) - Cijevi za napajanje gorivom i
cijevi kočnica
Provjerite stanje i istrošenosti kočionih obloga prednjih disk kočni -
ca i djelovanje indikatora istrošenosti
Provjerite stanje i istrošenosti kočionih obloga stražnjih disk kočni-
ca i djelovanje indikatora istrošenosti (ako je ugrađeno)
Nadopunite razinu tekućina (rashladne tekućine - motor - kočnice
– servo upravljača - tekućina za pranje vjetrobrana, i dr.)
Page 230 of 368

226
Tisuće kilometara4896144 192240
Mjeseci 24487296120
Provjeriti stanje razvodnog remena (izvedbe bez automatskog
zatezača) (110 () – 130 – 150 – 180 MultiJet izvedbe)
Provjeriti napetost pogonskog remena dodataka (izvedbe bez
automatskog zatezača) ( ^)
Provjeriti napetost pogonskog remena dodataka (izvedbe bez
automatskog zatezača) (115 MultiJet izvedbe) ()) ( ^)
Provjeriti stanje nazubljenog remena (110 () – 130 – 150 MultiJet
izvedbe)
Provjeriti stanje nazubljenog remena (115 MultiJet izvedbe) ()
Provjeriti i podesiti hod ručne kočnice, ako je potrebno
Provjeriti ispušnu emisiju/dimljenje
Provjeriti rad elektronske kontrole motora (putem dijagnostičkog
priključka)
Provjeriti čistoću donjih vodilica bočnih vrata za izvedbe sa S.S.D .
(ili svakih 6 mjeseci)
Zamijeniti filter goriva (dizelske izvedbe)
Zamijeniti pogonski remen dodataka
Zamijeniti razvodni remen (115 MultiJet izvedbe) ())
() Izvedbe za specifična tržišta
(^) Kada se motorno ulje zamijeni prvi put, provjerite napetosti pogonskog remena dodataka
SERVIS I ODRŽAVANJE
