FIAT DUCATO 2016 Manual de Uso e Manutenção (in Portuguese)

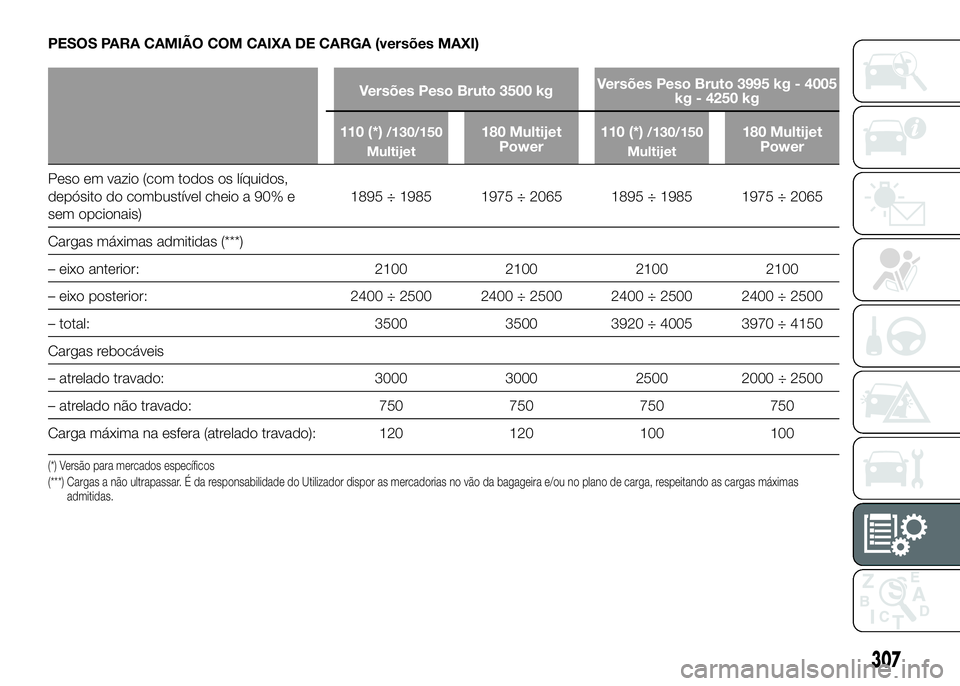

PESOS PARA CAMIÃO COM CAIXA DE CARGA (versões MAXI)
Versões Peso Bruto 3500 kgVersões Peso Bruto 3995 kg - 4005
kg - 4250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e
sem opcionais)1895 ÷ 1985 1975 ÷ 2065 1895 ÷ 1985 1975 ÷ 2065
Cargas máximas admitidas (***)
– eixo anterior: 2100 2100 2100 2100
– eixo posterior: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total: 3500 3500 3920 ÷ 4005 3970 ÷ 4150
Cargas rebocáveis
– atrelado travado: 3000 3000 2500 2000 ÷ 2500
– atrelado não travado: 750 750 750 750
Carga máxima na esfera (atrelado travado): 120 120 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
307

PESOS PARA CAMIÃO CAIXA DE CARGA CABINA ALONGADA
Versões Peso Bruto 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1990 ÷ 2050 2005 ÷ 2065 2085 ÷ 2145
Cargas máximas admitidas (***)
– eixo anterior: 1850 1850 1850
– eixo posterior: 1900 1900 1900
– total: 3250 ÷ 3300 3250 ÷ 3300 3300
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
308
CARACTERÍSTICAS TÉCNICAS

PESOS PARA CAMIÃO CAIXA DE CARGA CABINA ALONGADA
Versões Peso Bruto 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1990 ÷ 2050 2005 ÷ 2065 2085
Cargas máximas admitidas (***)
– eixo anterior: 1850 1850 1850
– eixo posterior: 2000 2000 2000
– total: 3320 ÷ 3500 3320 ÷ 3500 3430
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
309

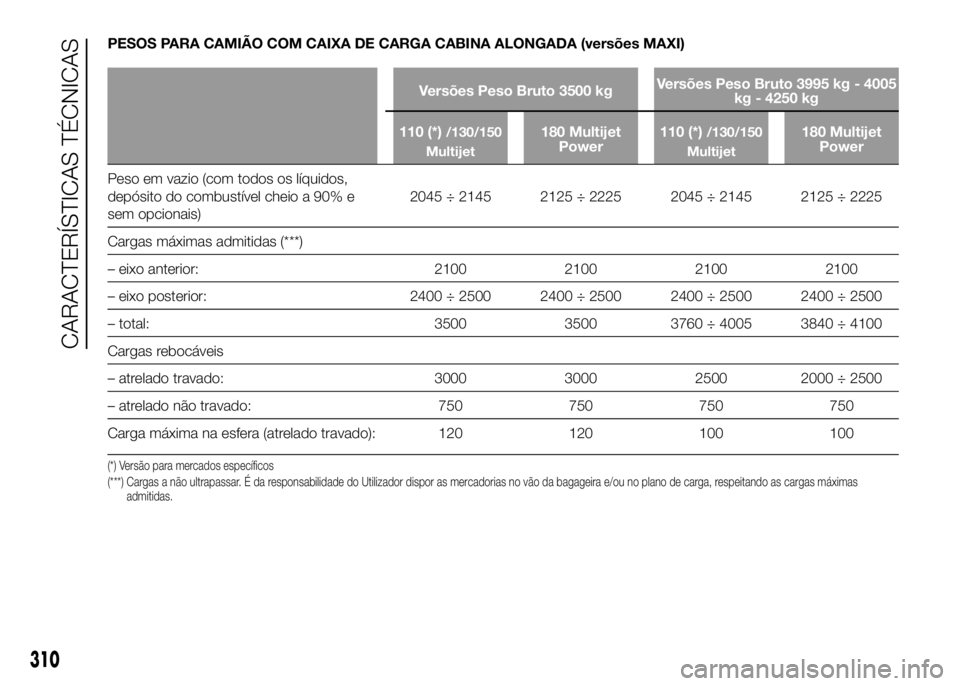

PESOS PARA CAMIÃO COM CAIXA DE CARGA CABINA ALONGADA (versões MAXI)
Versões Peso Bruto 3500 kgVersões Peso Bruto 3995 kg - 4005
kg - 4250 kg
110 (*)
/130/150
Multijet180 Multijet
Power110 (*)/130/150
Multijet180 Multijet
Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e
sem opcionais)2045 ÷ 2145 2125 ÷ 2225 2045 ÷ 2145 2125 ÷ 2225
Cargas máximas admitidas (***)
– eixo anterior: 2100 2100 2100 2100
– eixo posterior: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500
– total: 3500 3500 3760 ÷ 4005 3840 ÷ 4100
Cargas rebocáveis
– atrelado travado: 3000 3000 2500 2000 ÷ 2500
– atrelado não travado: 750 750 750 750
Carga máxima na esfera (atrelado travado): 120 120 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
310
CARACTERÍSTICAS TÉCNICAS

PESOS PARA COMBINADOS
Versões PTT 3000 kg
115 Multijet (*)110 (*)
/130/150
Multijet Euro 5 / Euro
6
180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1935 1950 2030
Cargas máximas admitidas (***)
– eixo anterior: 1630 1630 1630
– eixo posterior: 1650 1650 1650
– total: 3000 3000 3000
Cargas rebocáveis
– reboque travado: 2000 2000(*)
÷ 25002500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
311

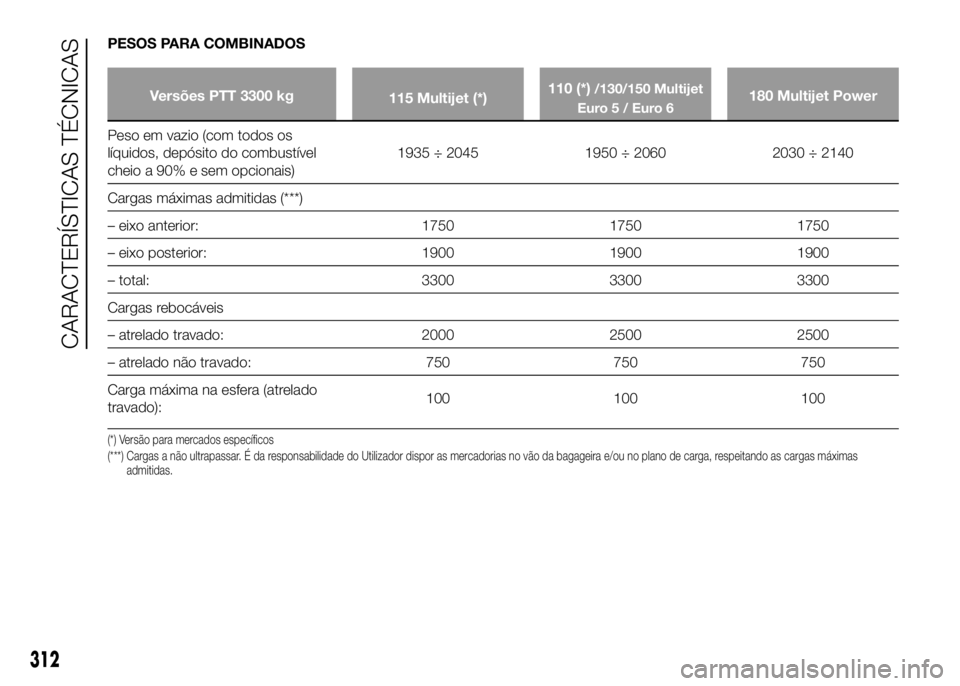

PESOS PARA COMBINADOS
Versões PTT 3300 kg
115 Multijet (*)110 (*)/130/150 Multijet
Euro 5 / Euro 6180 Multijet Power
Peso em vazio (com todos os
líquidos, depósito do combustível
cheio a 90% e sem opcionais)1935 ÷ 2045 1950 ÷ 2060 2030 ÷ 2140
Cargas máximas admitidas (***)
– eixo anterior: 1750 1750 1750
– eixo posterior: 1900 1900 1900
– total: 3300 3300 3300
Cargas rebocáveis
– atrelado travado: 2000 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado
travado):100 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
312
CARACTERÍSTICAS TÉCNICAS

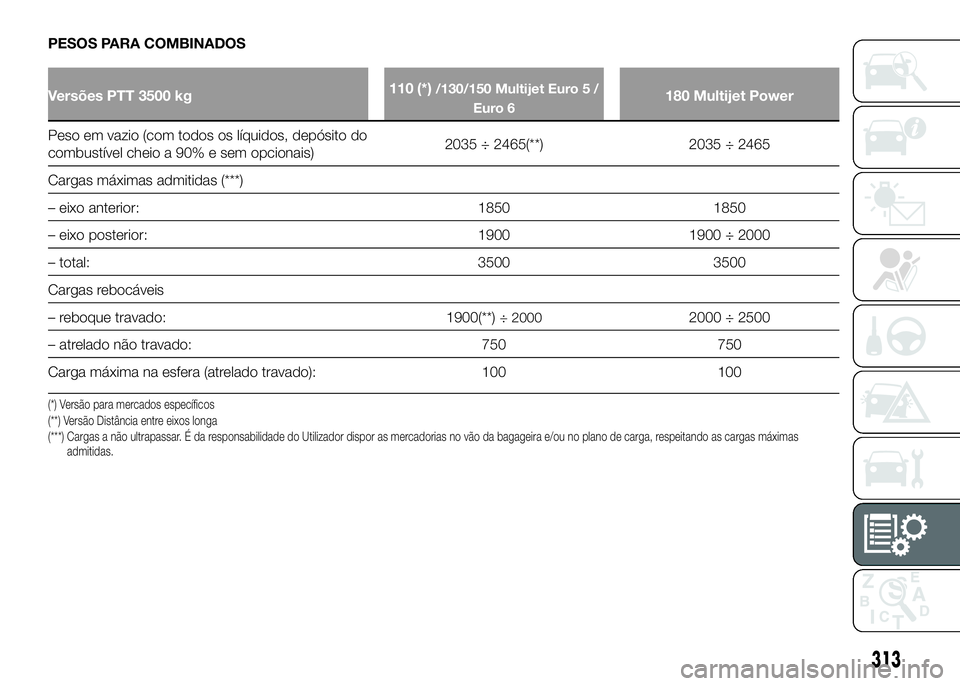

PESOS PARA COMBINADOS
Versões PTT 3500 kg110 (*)/130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Peso em vazio (com todos os líquidos, depósito do
combustível cheio a 90% e sem opcionais)2035 ÷ 2465(**) 2035 ÷ 2465
Cargas máximas admitidas (***)
– eixo anterior: 1850 1850
– eixo posterior: 1900 1900 ÷ 2000
– total: 3500 3500
Cargas rebocáveis
– reboque travado: 1900(**)
÷ 20002000 ÷ 2500
– atrelado não travado: 750 750
Carga máxima na esfera (atrelado travado): 100 100
(*) Versão para mercados específicos
(**) Versão Distância entre eixos longa
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
313

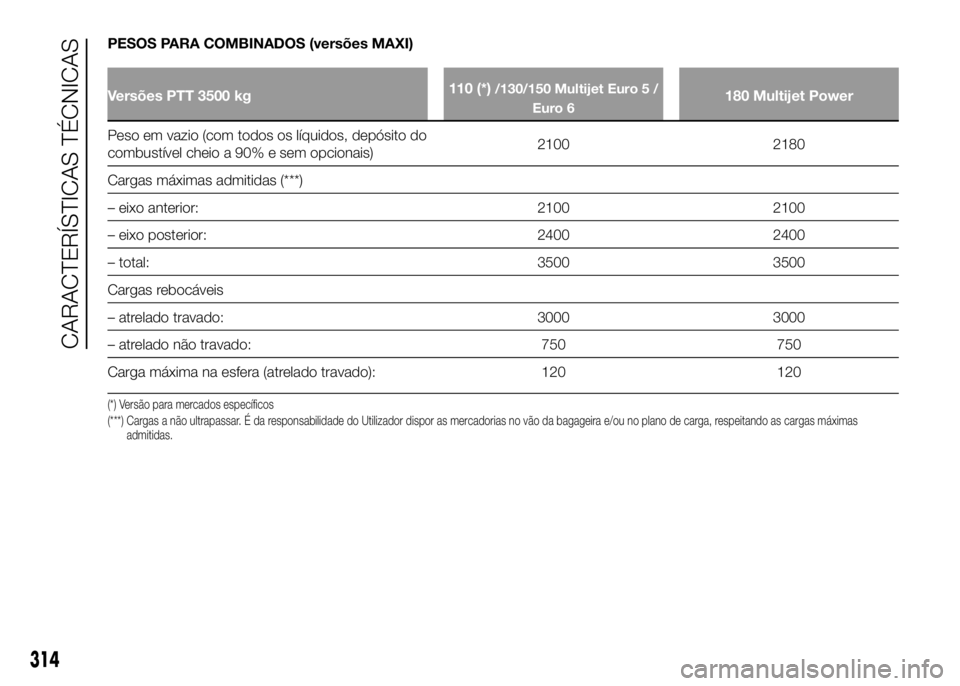

PESOS PARA COMBINADOS (versões MAXI)
Versões PTT 3500 kg110 (*)/130/150 Multijet Euro 5 /
Euro 6180 Multijet Power
Peso em vazio (com todos os líquidos, depósito do
combustível cheio a 90% e sem opcionais)2100 2180
Cargas máximas admitidas (***)
– eixo anterior: 2100 2100
– eixo posterior: 2400 2400
– total: 3500 3500
Cargas rebocáveis
– atrelado travado: 3000 3000
– atrelado não travado: 750 750
Carga máxima na esfera (atrelado travado): 120 120
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
314
CARACTERÍSTICAS TÉCNICAS

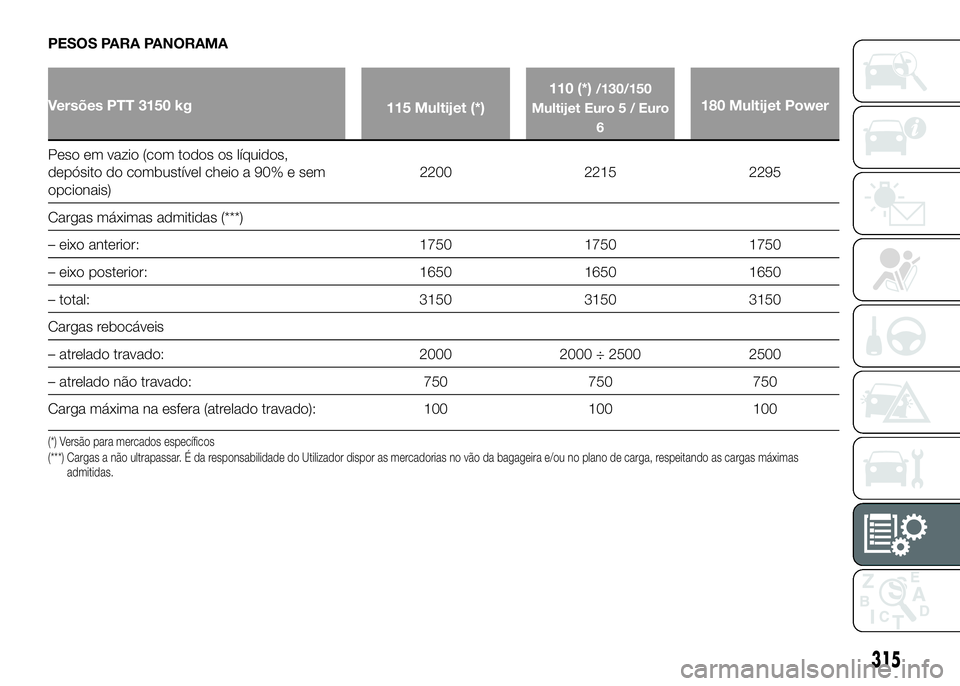

PESOS PARA PANORAMA
Versões PTT 3150 kg
115 Multijet (*)110 (*)
/130/150
Multijet Euro 5 / Euro
6
180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)2200 2215 2295
Cargas máximas admitidas (***)
– eixo anterior: 1750 1750 1750
– eixo posterior: 1650 1650 1650
– total: 3150 3150 3150
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
315

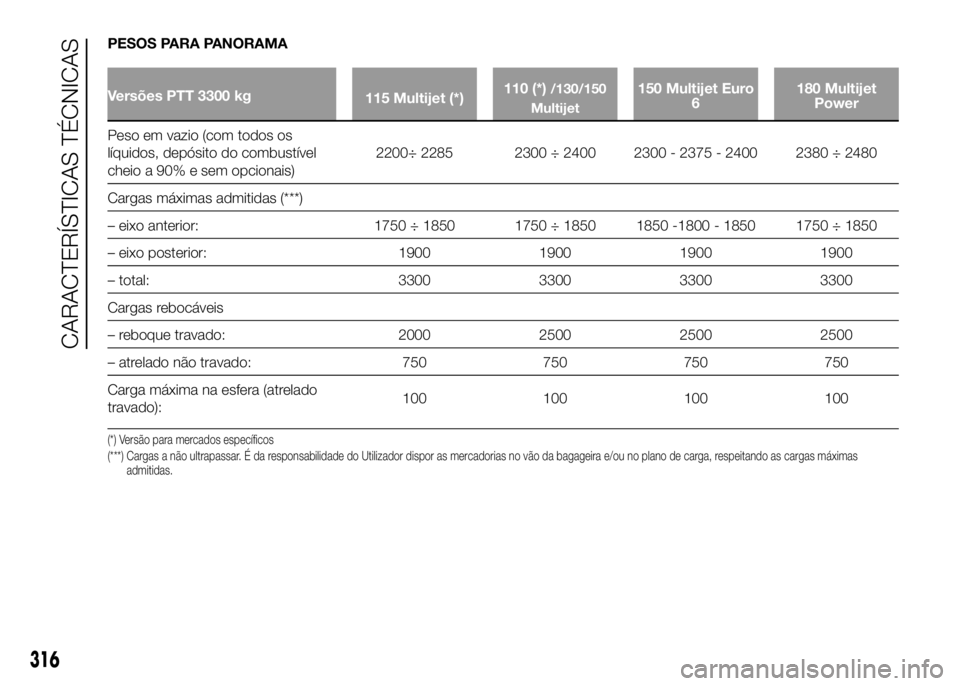

PESOS PARA PANORAMA
Versões PTT 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet150 Multijet Euro
6180 Multijet
Power
Peso em vazio (com todos os
líquidos, depósito do combustível
cheio a 90% e sem opcionais)2200÷ 2285 2300 ÷ 2400 2300 - 2375 - 2400 2380 ÷ 2480
Cargas máximas admitidas (***)
– eixo anterior: 1750 ÷ 1850 1750 ÷ 1850 1850 -1800 - 1850 1750 ÷ 1850
– eixo posterior: 1900 1900 1900 1900
– total: 3300 3300 3300 3300
Cargas rebocáveis
– reboque travado: 2000 2500 2500 2500
– atrelado não travado: 750 750 750 750
Carga máxima na esfera (atrelado
travado):100 100 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
316
CARACTERÍSTICAS TÉCNICAS
