FIAT DUCATO 2016 Manual de Uso e Manutenção (in Portuguese)
Manufacturer: FIAT, Model Year: 2016, Model line: DUCATO, Model: FIAT DUCATO 2016Pages: 387, PDF Size: 20.64 MB
Page 321 of 387
PESOS PARA MINIBUS
Versões Peso Bruto 3995 kg - 4005 kg - 4250 kg
110 (*)/130/150 Multijet
Peso em vazio (com todos os líquidos, depósito do
combustível cheio a 90% e sem opcionais)2520 ÷ 2710
Cargas máximas admitidas (***)
– eixo anterior:2100
– eixo posterior: 2400 ÷ 2500
– total:4005 ÷ 4250
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
317
Page 322 of 387
PESOS PARA MINIBUS
Versões PTT 4250 - 4300 (Heavy) kg 150 Multijet Euro 6
Peso em vazio (com todos os líquidos, depósito do
combustível cheio a 90% e sem opcionais)2520 ÷ 2710
Cargas máximas admitidas (***)
– eixo anterior:2100
– eixo posterior: 2400 ÷ 2500
– total:4250 ÷ 4300
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
318
CARACTERÍSTICAS TÉCNICAS
Page 323 of 387
PESOS PARA CHASSIS SEM CABINA
Versões Peso Bruto 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1245 ÷ 1360 1305 ÷ 1375 1385 ÷ 1455
Cargas máximas admitidas (***)
– eixo anterior: 1630 1630 1630
– eixo posterior: 1650 1650 1650
– total: 3000 3000 3000
Cargas rebocáveis
– atrelado travado: 2000 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
319
Page 324 of 387
PESOS PARA CHASSIS SEM CABINA
Versões Peso Bruto 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Cargas máximas admitidas (***)
– eixo anterior: 1750 1750 1750
– eixo posterior: 1900 1900 1900
– total: 3300 3300 3300
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
320
CARACTERÍSTICAS TÉCNICAS
Page 325 of 387
PESOS PARA CHASSIS SEM CABINA
Versões Peso Bruto 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Cargas máximas admitidas (***)
– eixo anterior: 1850 1850 1850
– eixo posterior: 2000 2000 2000
– total: 3500 3500 3500
Cargas rebocáveis
– atrelado travado: 2000 2000 ÷ 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
321
Page 326 of 387
PESOS PARA CHASSIS SEM CABINA
Versões Peso Bruto 3650 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1245 ÷ 1360 1260 ÷ 1375 1340 ÷ 1455
Cargas máximas admitidas (***)
– eixo anterior: 1850 1850 1850
– eixo posterior: 2000 2000 2000
– total: 3650 3650 3650
Cargas rebocáveis
– atrelado travado: 2000 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
322
CARACTERÍSTICAS TÉCNICAS
Page 327 of 387

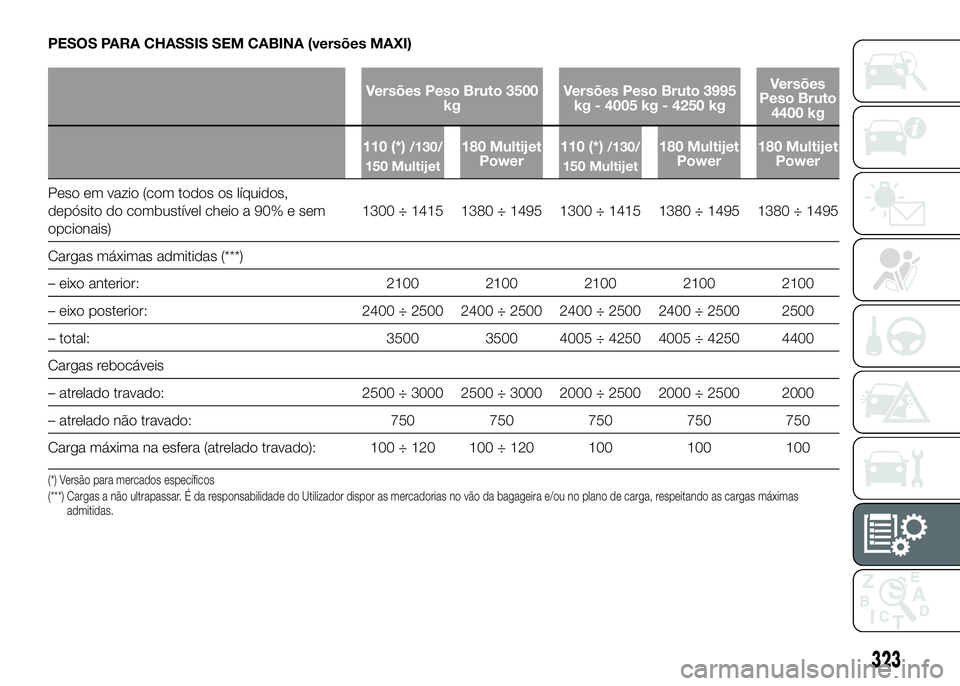

PESOS PARA CHASSIS SEM CABINA (versões MAXI)
Versões Peso Bruto 3500
kgVersões Peso Bruto 3995
kg - 4005 kg - 4250 kgVersões
Peso Bruto
4400 kg
110 (*)
/130/
150 Multijet180 Multijet
Power110 (*)/130/
150 Multijet180 Multijet
Power180 Multijet
Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1300 ÷ 1415 1380 ÷ 1495 1300 ÷ 1415 1380 ÷ 1495 1380 ÷ 1495
Cargas máximas admitidas (***)
– eixo anterior: 2100 2100 2100 2100 2100
– eixo posterior: 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2400 ÷ 2500 2500
– total: 3500 3500 4005 ÷ 4250 4005 ÷ 4250 4400
Cargas rebocáveis
– atrelado travado: 2500 ÷ 3000 2500 ÷ 3000 2000 ÷ 2500 2000 ÷ 2500 2000
– atrelado não travado: 750 750 750 750 750
Carga máxima na esfera (atrelado travado): 100 ÷ 120 100 ÷ 120 100 100 100
(*) Versão para mercados específicos
(***) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
323
Page 328 of 387
PESOS PARA CHASSIS-CABINE
Versões Peso Bruto 3000 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1545 ÷ 1660 1605 ÷ 1675 1685 ÷ 1755
Cargas máximas admitidas (**)
– eixo anterior: 1630 1630 1630
– eixo posterior: 1650 1650 1650
– total: 3000 3000 3000
Cargas rebocáveis
– atrelado travado: 2000 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
324
CARACTERÍSTICAS TÉCNICAS
Page 329 of 387
PESOS PARA CHASSIS-CABINE
Versões Peso Bruto 3300 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1545 ÷ 1660 1605 ÷ 1675 1640 ÷ 1755
Cargas máximas admitidas (**)
– eixo anterior: 1750 1750 1750
– eixo posterior: 1900 1900 1900
– total: 3300 3300 3300
Cargas rebocáveis
– atrelado travado: 2000 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
325
Page 330 of 387
PESOS PARA CHASSIS-CABINE
Versões Peso Bruto 3500 kg
115 Multijet (*)110 (*)/130/150
Multijet180 Multijet Power
Peso em vazio (com todos os líquidos,
depósito do combustível cheio a 90% e sem
opcionais)1545 - 1660 1605 ÷ 1675 1640 ÷ 1675
Cargas máximas admitidas (**)
– eixo anterior: 1850 1850 1850
– eixo posterior: 2000 2000 2000
– total: 3500 3500 3500
Cargas rebocáveis
– atrelado travado: 2000 2500 2500
– atrelado não travado: 750 750 750
Carga máxima na esfera (atrelado travado): 100 100 100
(*) Versão para mercados específicos
(**) Cargas a não ultrapassar. É da responsabilidade do Utilizador dispor as mercadorias no vão da bagageira e/ou no plano de carga, respeitando as cargas máximas
admitidas.
326
CARACTERÍSTICAS TÉCNICAS
