FIAT DUCATO 2016 Notice d'entretien (in French)

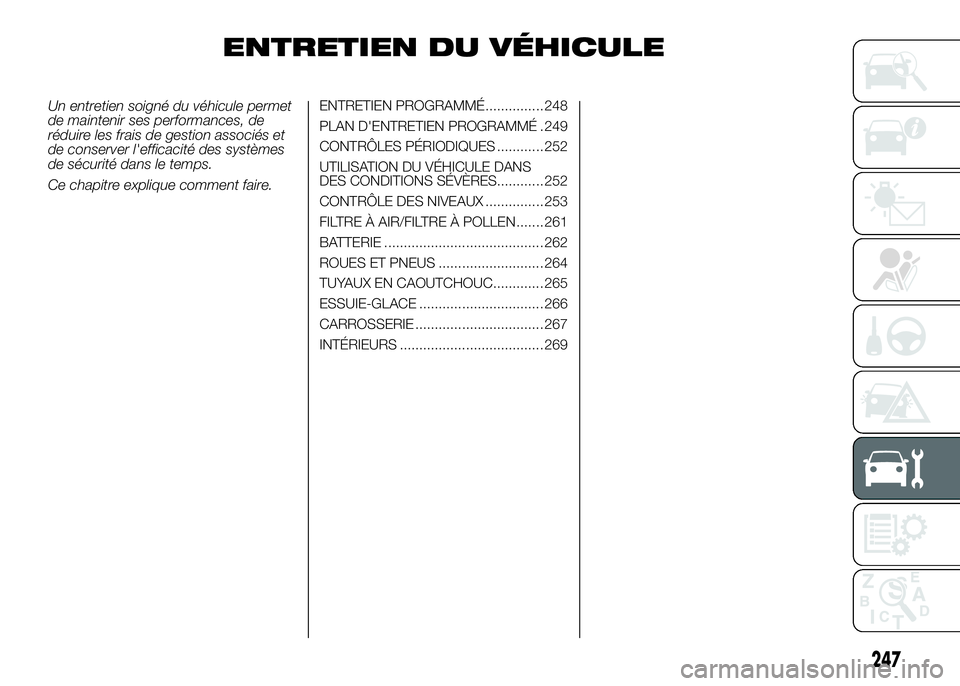

ENTRETIEN DU VÉHICULE
Un entretien soigné du véhicule permet
de maintenir ses performances, de
réduire les frais de gestion associés et
de conserver l'efficacité des systèmes
de sécurité dans le temps.
Ce chapitre explique comment faire.ENTRETIEN PROGRAMMÉ............... 248
PLAN D'ENTRETIEN PROGRAMMÉ . 249
CONTRÔLES PÉRIODIQUES ............ 252
UTILISATION DU VÉHICULE DANS
DES CONDITIONS SÉVÈRES............ 252
CONTRÔLE DES NIVEAUX ............... 253
FILTRE À AIR/FILTRE À POLLEN ....... 261
BATTERIE ......................................... 262
ROUES ET PNEUS ........................... 264
TUYAUX EN CAOUTCHOUC............. 265
ESSUIE-GLACE ................................ 266
CARROSSERIE ................................. 267
INTÉRIEURS ..................................... 269
247

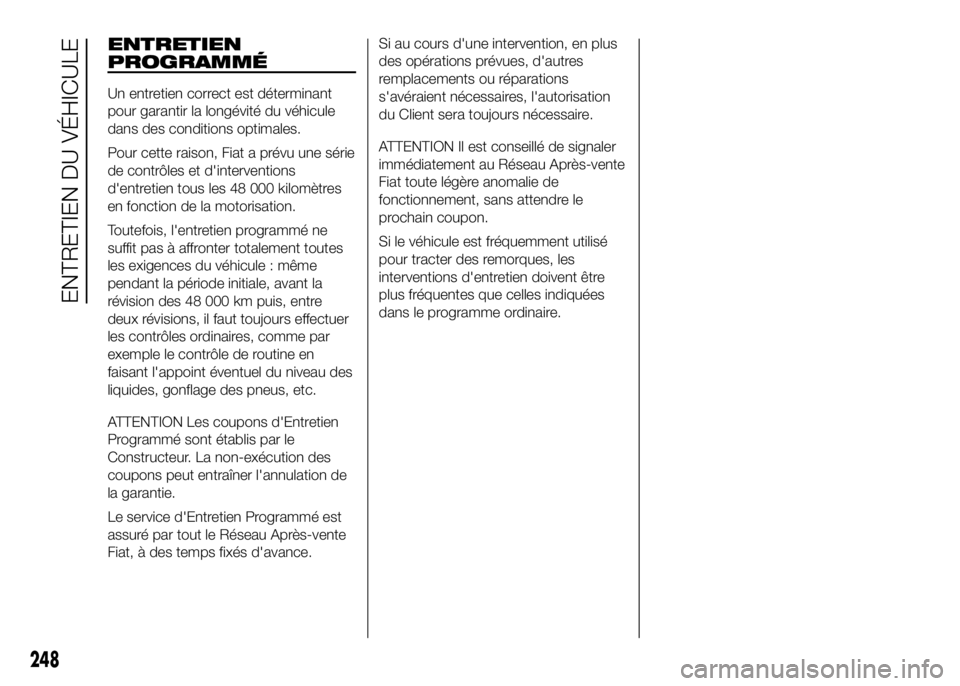

ENTRETIEN
PROGRAMMÉ
Un entretien correct est déterminant
pour garantir la longévité du véhicule
dans des conditions optimales.
Pour cette raison, Fiat a prévu une série
de contrôles et d'interventions
d'entretien tous les 48 000 kilomètres
en fonction de la motorisation.
Toutefois, l'entretien programmé ne
suffit pas à affronter totalement toutes
les exigences du véhicule : même
pendant la période initiale, avant la
révision des 48 000 km puis, entre
deux révisions, il faut toujours effectuer
les contrôles ordinaires, comme par
exemple le contrôle de routine en
faisant l'appoint éventuel du niveau des
liquides, gonflage des pneus, etc.
ATTENTION Les coupons d'Entretien
Programmé sont établis par le
Constructeur. La non-exécution des
coupons peut entraîner l'annulation de
la garantie.
Le service d'Entretien Programmé est
assuré par tout le Réseau Après-vente
Fiat, à des temps fixés d'avance.Si au cours d'une intervention, en plus
des opérations prévues, d'autres
remplacements ou réparations
s'avéraient nécessaires, l'autorisation
du Client sera toujours nécessaire.
ATTENTION Il est conseillé de signaler
immédiatement au Réseau Après-vente
Fiat toute légère anomalie de
fonctionnement, sans attendre le
prochain coupon.
Si le véhicule est fréquemment utilisé
pour tracter des remorques, les
interventions d'entretien doivent être
plus fréquentes que celles indiquées
dans le programme ordinaire.
248
ENTRETIEN DU VÉHICULE

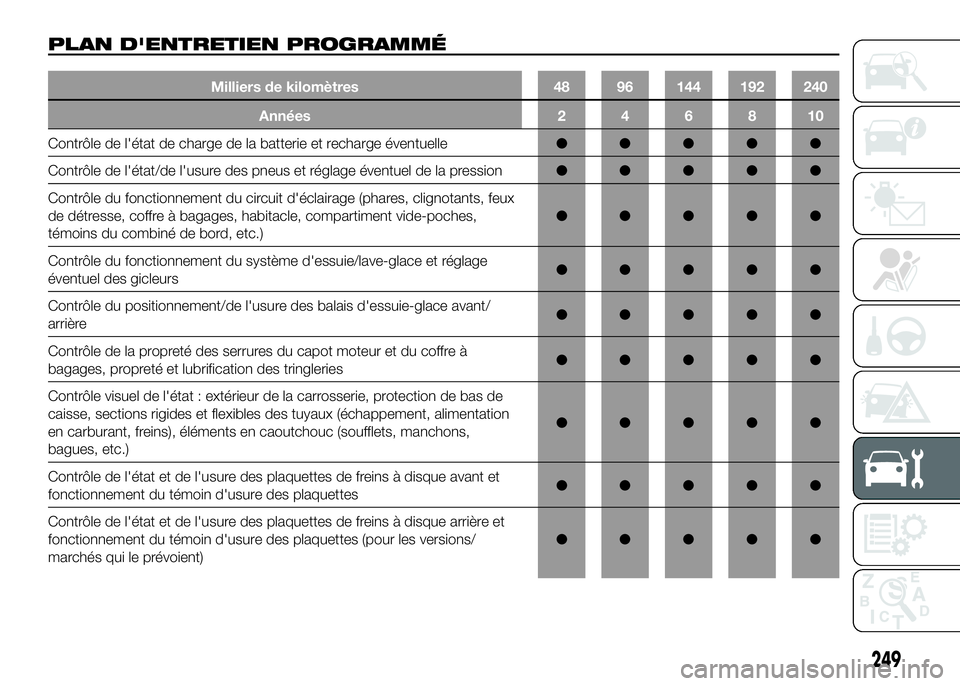

PLAN D'ENTRETIEN PROGRAMMÉ
Milliers de kilomètres 48 96 144 192 240
Années246810
Contrôle de l'état de charge de la batterie et recharge éventuelle●●●●●
Contrôle de l'état/de l'usure des pneus et réglage éventuel de la pression●●●●●
Contrôle du fonctionnement du circuit d'éclairage (phares, clignotants, feux
de détresse, coffre à bagages, habitacle, compartiment vide-poches,
témoins du combiné de bord, etc.)●●●●●
Contrôle du fonctionnement du système d'essuie/lave-glace et réglage
éventuel des gicleurs●●●●●
Contrôle du positionnement/de l'usure des balais d'essuie-glace avant/
arrière●●●●●
Contrôle de la propreté des serrures du capot moteur et du coffre à
bagages, propreté et lubrification des tringleries●●●●●
Contrôle visuel de l'état : extérieur de la carrosserie, protection de bas de
caisse, sections rigides et flexibles des tuyaux (échappement, alimentation
en carburant, freins), éléments en caoutchouc (soufflets, manchons,
bagues, etc.)●●●●●
Contrôle de l'état et de l'usure des plaquettes de freins à disque avant et
fonctionnement du témoin d'usure des plaquettes●●●●●
Contrôle de l'état et de l'usure des plaquettes de freins à disque arrière et
fonctionnement du témoin d'usure des plaquettes (pour les versions/
marchés qui le prévoient)●●●●●
249

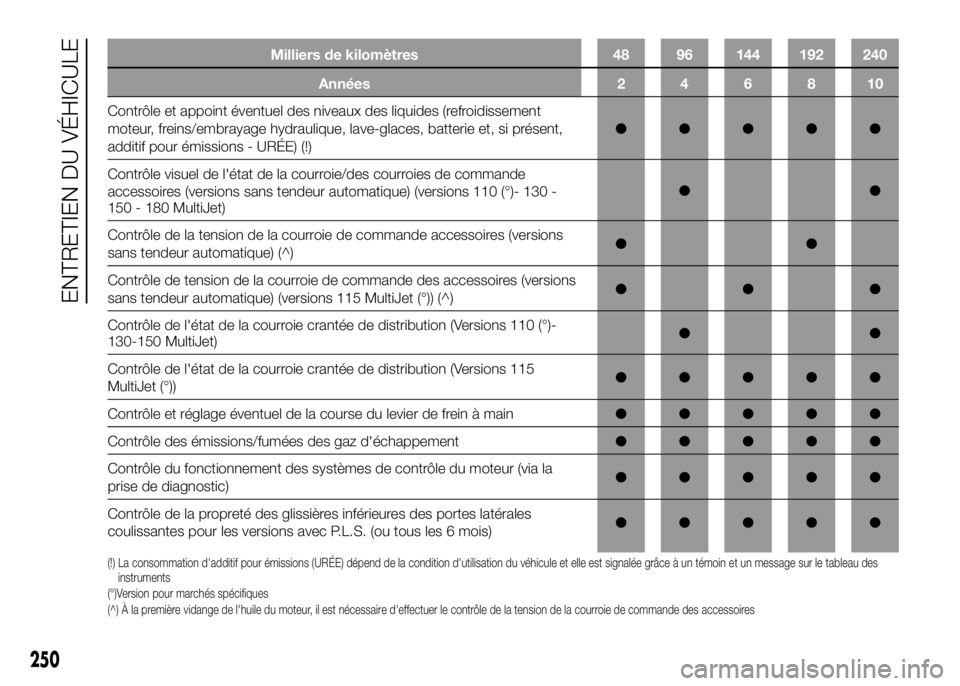

Milliers de kilomètres 48 96 144 192 240
Années246810
Contrôle et appoint éventuel des niveaux des liquides (refroidissement
moteur, freins/embrayage hydraulique, lave-glaces, batterie et, si présent,
additif pour émissions - URÉE) (!)●●●●●
Contrôle visuel de l'état de la courroie/des courroies de commande
accessoires (versions sans tendeur automatique) (versions 110 (°)- 130 -
150 - 180 MultiJet)●●
Contrôle de la tension de la courroie de commande accessoires (versions
sans tendeur automatique) (^)●●
Contrôle de tension de la courroie de commande des accessoires (versions
sans tendeur automatique) (versions 115 MultiJet (°)) (^)●●●
Contrôle de l'état de la courroie crantée de distribution (Versions 110 (°)-
130-150 MultiJet)●●
Contrôle de l'état de la courroie crantée de distribution (Versions 115
MultiJet (°))●●●●●
Contrôle et réglage éventuel de la course du levier de frein à main●●●●●
Contrôle des émissions/fumées des gaz d'échappement●●●●●
Contrôle du fonctionnement des systèmes de contrôle du moteur (via la
prise de diagnostic)●●●●●
Contrôle de la propreté des glissières inférieures des portes latérales
coulissantes pour les versions avec P.L.S. (ou tous les 6 mois)●●●●●
(!) La consommation d'additif pour émissions (URÉE) dépend de la condition d'utilisation du véhicule et elle est signalée grâce à un témoin et un message sur le tableau des
instruments
(°)Version pour marchés spécifiques
(^) À la première vidange de l'huile du moteur, il est nécessaire d'effectuer le contrôle de la tension de la courroie de commande des accessoires
250
ENTRETIEN DU VÉHICULE

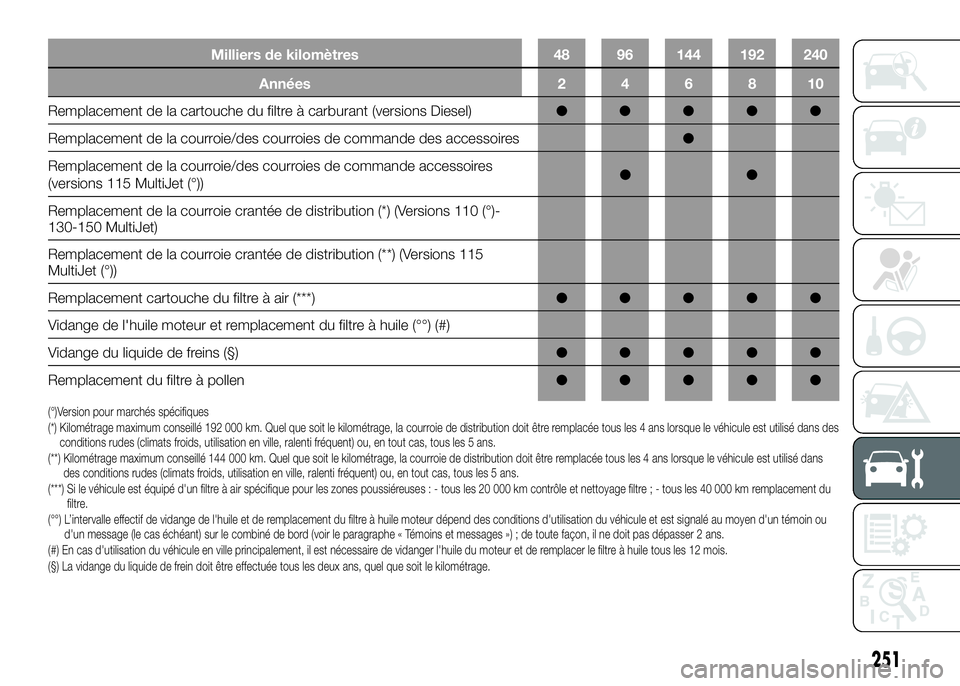

Milliers de kilomètres 48 96 144 192 240
Années246810
Remplacement de la cartouche du filtre à carburant (versions Diesel)●●●●●
Remplacement de la courroie/des courroies de commande des accessoires●
Remplacement de la courroie/des courroies de commande accessoires
(versions 115 MultiJet (°))●●
Remplacement de la courroie crantée de distribution (*) (Versions 110 (°)-
130-150 MultiJet)
Remplacement de la courroie crantée de distribution (**) (Versions 115
MultiJet (°))
Remplacement cartouche du filtre à air (***)●●●●●
Vidange de l'huile moteur et remplacement du filtre à huile (°°) (#)
Vidange du liquide de freins (§)●●●●●
Remplacement du filtre à pollen●●●●●
(°)Version pour marchés spécifiques
(*) Kilométrage maximum conseillé 192 000 km. Quel que soit le kilométrage, la courroie de distribution doit être remplacée tous les 4 ans lorsque le véhicule est utilisé dans des
conditions rudes (climats froids, utilisation en ville, ralenti fréquent) ou, en tout cas, tous les 5 ans.
(**) Kilométrage maximum conseillé 144 000 km. Quel que soit le kilométrage, la courroie de distribution doit être remplacée tous les 4 ans lorsque le véhicule est utilisé dans
des conditions rudes (climats froids, utilisation en ville, ralenti fréquent) ou, en tout cas, tous les 5 ans.
(***) Si le véhicule est équipé d'un filtre à air spécifique pour les zones poussiéreuses : - tous les 20 000 km contrôle et nettoyage filtre ; - tous les 40 000 km remplacement du
filtre.
(°°) L’intervalle effectif de vidange de l'huile et de remplacement du filtre à huile moteur dépend des conditions d'utilisation du véhicule et est signalé au moyen d'un témoin ou
d'un message (le cas échéant) sur le combiné de bord (voir le paragraphe « Témoins et messages ») ; de toute façon, il ne doit pas dépasser 2 ans.
(#) En cas d'utilisation du véhicule en ville principalement, il est nécessaire de vidanger l'huile du moteur et de remplacer le filtre à huile tous les12 mois.
(§) La vidange du liquide de frein doit être effectuée tous les deux ans, quel que soit le kilométrage.
251

CONTRÔLES
PÉRIODIQUES
Avant de longs voyages, contrôler et si
nécessaire rétablir :
❒le niveau du liquide de
refroidissement du moteur ;
❒le niveau du liquide de freins ;
❒contrôle et rétablissement du niveau
de l'additif pour émissions Diesel
AdBlue (URÉE), (pour versions /
marchés où c'est prévu) ;
❒le niveau du liquide de lave-glace ;
❒la pression et l'état des pneus ;
❒le fonctionnement du système
d'éclairage (phares, clignotants,
signaux de détresse, etc.) ;
❒le fonctionnement du système
d'essuie-glace/lave-glace et le
positionnement/l'usure des balais
d'essuie-glace avant/arrière.
Pour toujours garantir l'efficacité et les
bonnes conditions d'entretien du
véhicule, il est conseillé d'effectuer les
opérations susmentionnées à intervalles
réguliers (approximativement, tous les
1 000 km et tous les 3 000 km en
ce qui concerne le contrôle et l'appoint
éventuel du niveau d'huile moteur).
.
UTILISATION DU
VÉHICULE DANS
DES CONDITIONS
SÉVÈRES
Si le véhicule est principalement utilisé
dans l'une des conditions suivantes :
❒tractage de remorque ou caravane ;
❒routes poussiéreuses ;
❒trajets courts (moins de 7-8 km) et
fréquents, par une température
inférieure à zéro ;
❒moteur qui tourne fréquemment au
ralenti ou conduite sur de longues
distances à vitesse réduite, ou en cas
d'inactivité prolongée ;
il est nécessaire de réaliser les
vérifications suivantes à des intervalles
plus fréquents que ceux indiqués dans
le Plan d'Entretien Programmé :
❒contrôle de l'état et de l'usure des
plaquettes des freins à disque avant ;
❒contrôle de la propreté des serrures
du capot moteur et du coffre à
bagages, nettoyage et lubrification
tringleries ;❒contrôle visuel de l'état de : moteur,
boîte de vitesses, transmission,
sections rigides et flexibles
des tuyaux (échappement -
alimentation en carburant - freins),
éléments en caoutchouc (soufflets -
manchons- bagues - etc.) ;
❒contrôle de l'état de charge et du
niveau de liquide de la batterie
(électrolyte) ;
❒contrôle visuel des conditions des
courroies de commande accessoires
❒contrôle et vidange/remplacement
éventuels de l'huile moteur et du
filtre à huile ;
❒appoint du niveau d'additif pour
émissions Diesel AdBlue (URÉE),
(pour versions / marchés si c'est
prévu), à l'allumage du voyant ou du
message sur le tableau des
instruments ;
❒contrôle et remplacement éventuel
du filtre à pollen.
252
ENTRETIEN DU VÉHICULE

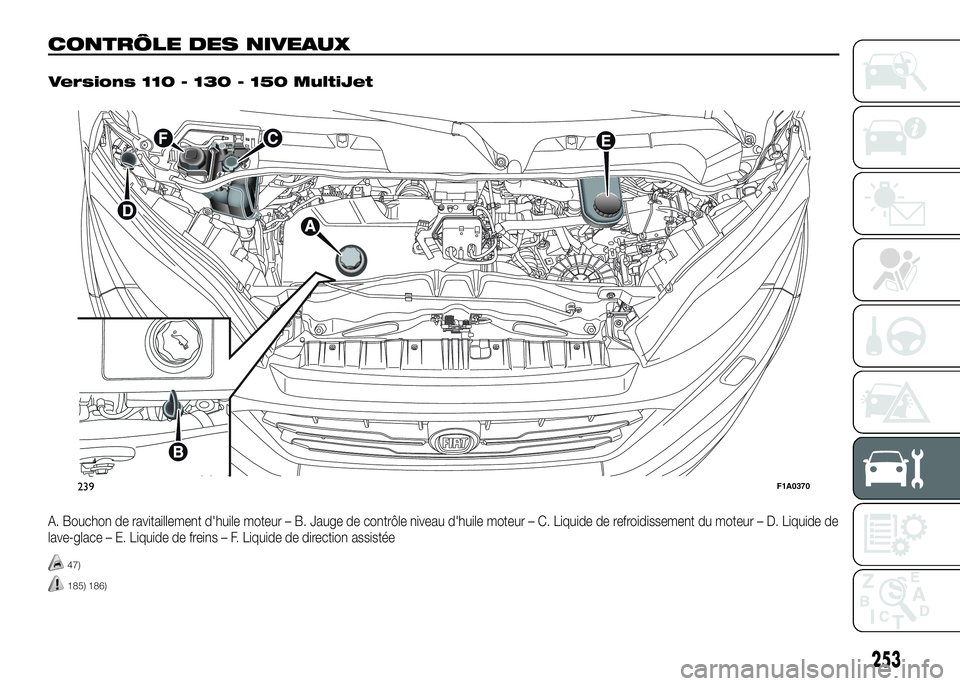

CONTRÔLE DES NIVEAUX.
A. Bouchon de ravitaillement d'huile moteur – B. Jauge de contrôle niveau d'huile moteur – C. Liquide de refroidissement du moteur – D. Liquide de
lave-glace – E. Liquide de freins – F. Liquide de direction assistée
47)
185) 186)
239F1A0370
253
Versions 110 - 130 - 150 MultiJet

A. Bouchon de ravitaillement d'huile moteur – B. Jauge de contrôle niveau d'huile moteur – C. Liquide de refroidissement du moteur – D. Liquide de
lave-glace – E. Liquide de freins – F. Liquide de direction assistée
47)
185) 186)
240F1A0371
254
ENTRETIEN DU VÉHICULE

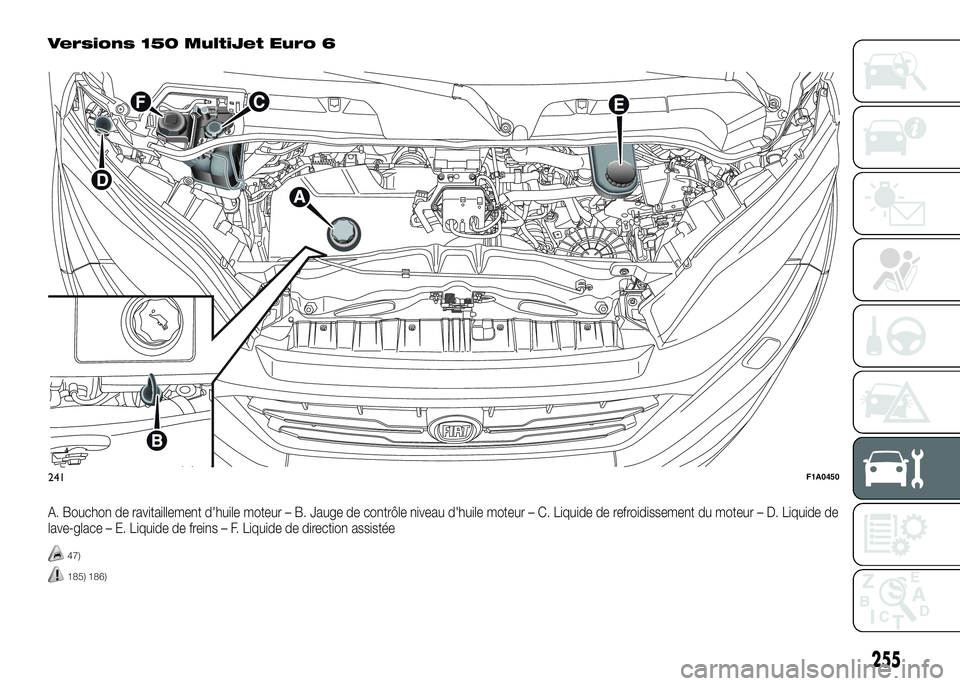

Versions 115 MultiJet

Versions 150 MultiJet Euro 6
A. Bouchon de ravitaillement d'huile moteur – B. Jauge de contrôle niveau d'huile moteur – C. Liquide de refroidissement du moteur – D. Liquide de
lave-glace – E. Liquide de freins – F. Liquide de direction assistée
47)
185) 186)
241F1A0450
255

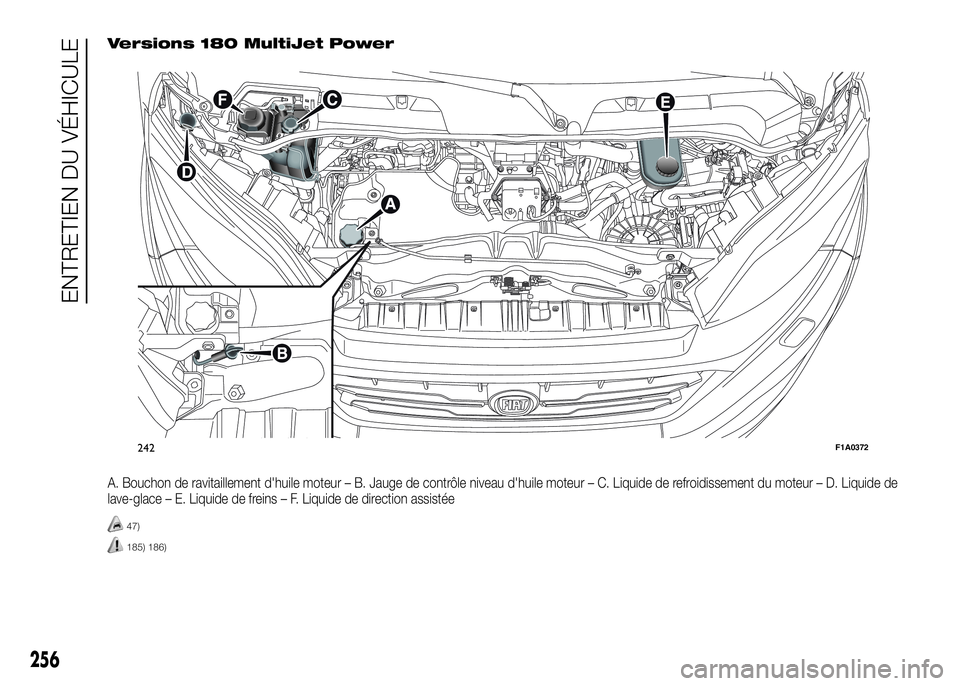

Versions 180 MultiJet Power
A. Bouchon de ravitaillement d'huile moteur – B. Jauge de contrôle niveau d'huile moteur – C. Liquide de refroidissement du moteur – D. Liquide de
lave-glace – E. Liquide de freins – F. Liquide de direction assistée
47)
185) 186)
242F1A0372
256
