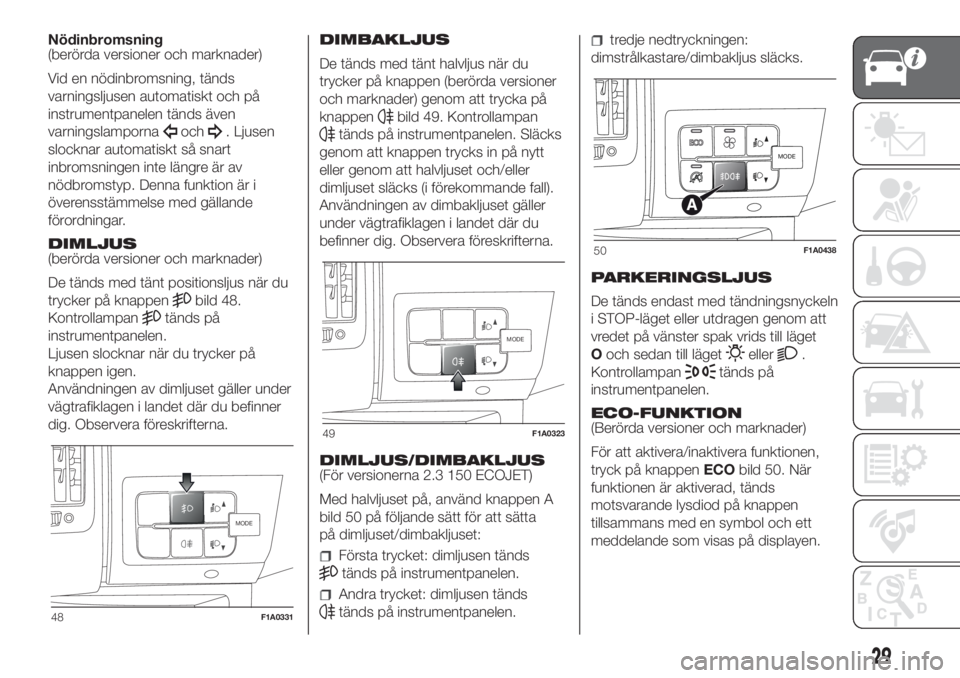

Nödinbromsning
(berörda versioner och marknader)
Vid en nödinbromsning, tänds
varningsljusen automatiskt och på
instrumentpanelen tänds även
varningslamporna
och. Ljusen
slocknar automatiskt så snart
inbromsningen inte längre är av
nödbromstyp. Denna funktion är i
överensstämmelse med gällande
förordningar.
DIMLJUS
(berörda versioner och marknader)
De tänds med tänt positionsljus när du
trycker på knappen
bild 48.
Kontrollampan
tänds på
instrumentpanelen.
Ljusen slocknar när du trycker på
knappen igen.
Användningen av dimljuset gäller under
vägtrafiklagen i landet där du befinner
dig. Observera föreskrifterna.DIMBAKLJUS
De tänds med tänt halvljus när du
trycker på knappen (berörda versioner
och marknader) genom att trycka på
knappen
bild 49. Kontrollampan
tänds på instrumentpanelen. Släcks
genom att knappen trycks in på nytt
eller genom att halvljuset och/eller
dimljuset släcks (i förekommande fall).
Användningen av dimbakljuset gäller
under vägtrafiklagen i landet där du
befinner dig. Observera föreskrifterna.
DIMLJUS/DIMBAKLJUS
(För versionerna 2.3 150 ECOJET)
Med halvljuset på, använd knappen A
bild 50 på följande sätt för att sätta
på dimljuset/dimbakljuset:
Första trycket: dimljusen tänds
tänds på instrumentpanelen.
Andra trycket: dimljusen tänds
tänds på instrumentpanelen.
tredje nedtryckningen:
dimstrålkastare/dimbakljus släcks.
PARKERINGSLJUS
De tänds endast med tändningsnyckeln
i STOP-läget eller utdragen genom att
vredet på vänster spak vrids till läget
Ooch sedan till läget
eller.
Kontrollampan
tänds på
instrumentpanelen.
ECO-FUNKTION
(Berörda versioner och marknader)
För att aktivera/inaktivera funktionen,
tryck på knappenECObild 50. När
funktionen är aktiverad, tänds
motsvarande lysdiod på knappen
tillsammans med en symbol och ett
meddelande som visas på displayen.
MODE
48F1A0331
MODE
49F1A0323
MODE
50F1A0438
29

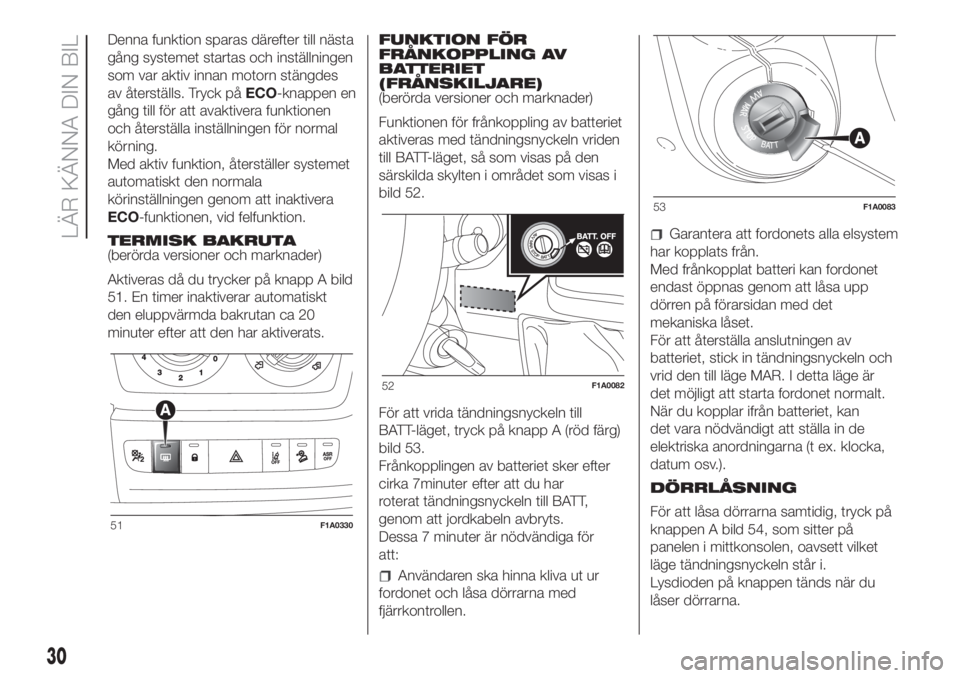

Page 32 of 296
Denna funktion sparas därefter till nästa
gång systemet startas och inställningen
som var aktiv innan motorn stängdes
av återställs. Tryck påECO-knappen en
gång till för att avaktivera funktionen
och återställa inställningen för normal
körning.
Med aktiv funktion, återställer systemet
automatiskt den normala
körinställningen genom att inaktivera
ECO-funktionen, vid felfunktion.
TERMISK BAKRUTA
(berörda versioner och marknader)
Aktiveras då du trycker på knapp A bild
51. En timer inaktiverar automatiskt
den eluppvärmda bakrutan ca 20
minuter efter att den har aktiverats.FUNKTION FÖR
FRÅNKOPPLING AV
BATTERIET
(FRÅNSKILJARE)
(berörda versioner och marknader)
Funktionen för frånkoppling av batteriet
aktiveras med tändningsnyckeln vriden
till BATT-läget, så som visas på den
särskilda skylten i området som visas i
bild 52.
För att vrida tändningsnyckeln till
BATT-läget, tryck på knapp A (röd färg)
bild 53.
Frånkopplingen av batteriet sker efter
cirka 7minuter efter att du har
roterat tändningsnyckeln till BATT,
genom att jordkabeln avbryts.
Dessa 7 minuter är nödvändiga för
att:
Användaren ska hinna kliva ut ur
fordonet och låsa dörrarna med
fjärrkontrollen.
Garantera att fordonets alla elsystem
har kopplats från.
Med frånkopplat batteri kan fordonet
endast öppnas genom att låsa upp
dörren på förarsidan med det
mekaniska låset.
För att återställa anslutningen av
batteriet, stick in tändningsnyckeln och
vrid den till läge MAR. I detta läge är
det möjligt att starta fordonet normalt.
När du kopplar ifrån batteriet, kan
det vara nödvändigt att ställa in de
elektriska anordningarna (t ex. klocka,
datum osv.).
DÖRRLÅSNING
För att låsa dörrarna samtidig, tryck på
knappen A bild 54, som sitter på
panelen i mittkonsolen, oavsett vilket
läge tändningsnyckeln står i.
Lysdioden på knappen tänds när du
låser dörrarna.
51F1A0330
52F1A0082
53F1A0083
30
LÄR KÄNNA DIN BIL

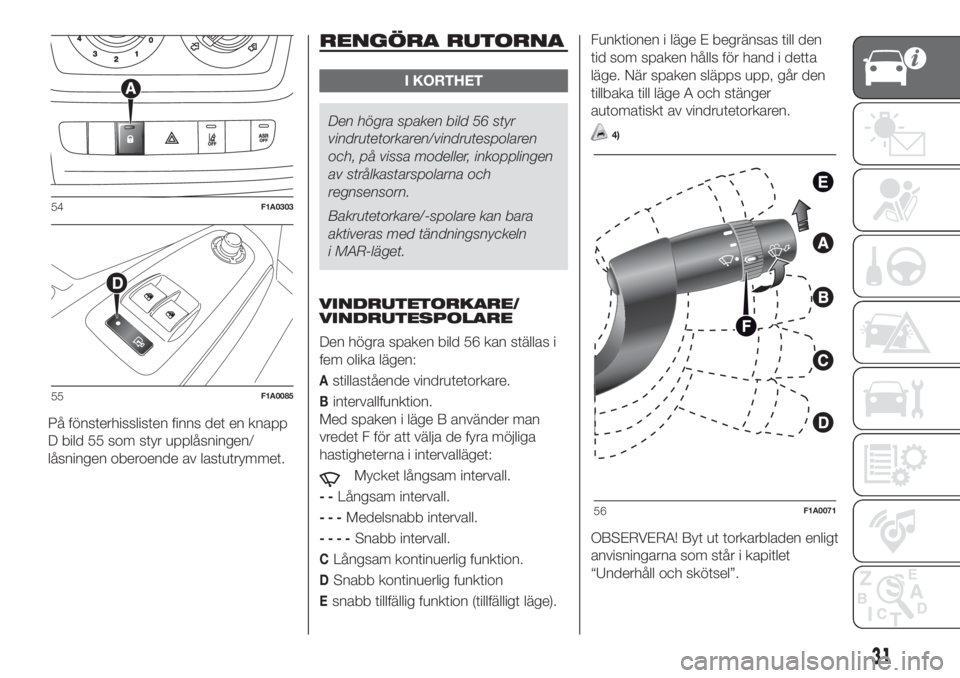

Page 33 of 296
På fönsterhisslisten finns det en knapp
D bild 55 som styr upplåsningen/
låsningen oberoende av lastutrymmet.
RENGÖRA RUTORNA
I KORTHET
Den högra spaken bild 56 styr
vindrutetorkaren/vindrutespolaren
och, på vissa modeller, inkopplingen
av strålkastarspolarna och
regnsensorn.
Bakrutetorkare/-spolare kan bara
aktiveras med tändningsnyckeln
i MAR-läget.
VINDRUTETORKARE/
VINDRUTESPOLARE
Den högra spaken bild 56 kan ställas i
fem olika lägen:
Astillastående vindrutetorkare.
Bintervallfunktion.
Med spaken i läge B använder man
vredet F för att välja de fyra möjliga
hastigheterna i intervalläget:
Mycket långsam intervall.
--Långsam intervall.
---Medelsnabb intervall.
----Snabb intervall.
CLångsam kontinuerlig funktion.
DSnabb kontinuerlig funktion
Esnabb tillfällig funktion (tillfälligt läge).Funktionen i läge E begränsas till den
tid som spaken hålls för hand i detta
läge. När spaken släpps upp, går den
tillbaka till läge A och stänger
automatiskt av vindrutetorkaren.
4)
OBSERVERA! Byt ut torkarbladen enligt
anvisningarna som står i kapitlet
“Underhåll och skötsel”.
54F1A0303
55F1A0085
56F1A0071
31

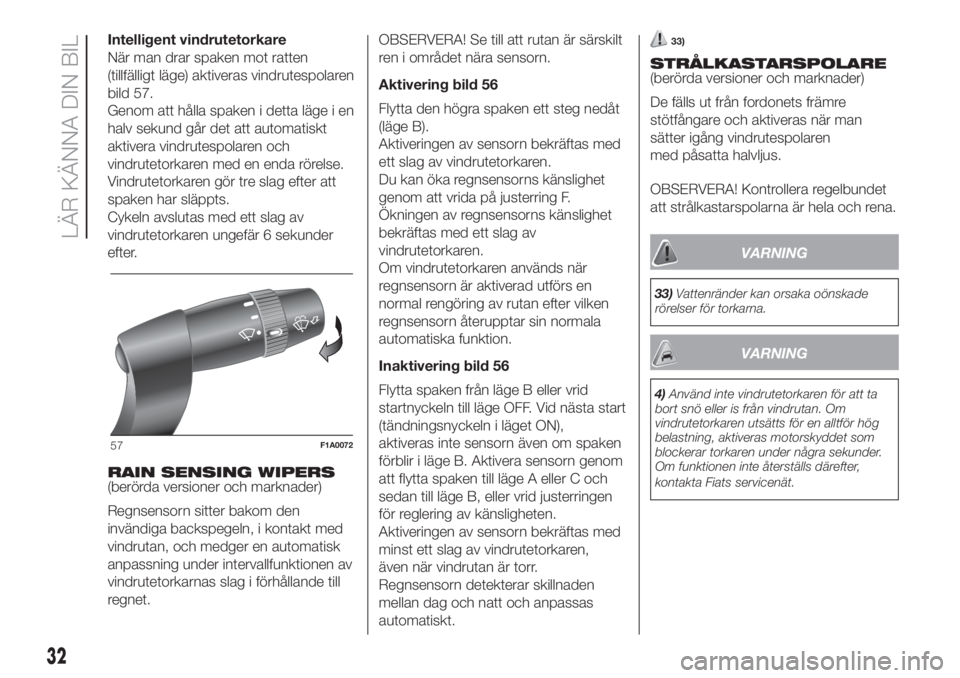

Page 34 of 296
Intelligent vindrutetorkare
När man drar spaken mot ratten
(tillfälligt läge) aktiveras vindrutespolaren
bild 57.
Genom att hålla spaken i detta läge i en
halv sekund går det att automatiskt
aktivera vindrutespolaren och
vindrutetorkaren med en enda rörelse.
Vindrutetorkaren gör tre slag efter att
spaken har släppts.
Cykeln avslutas med ett slag av
vindrutetorkaren ungefär 6 sekunder
efter.
RAIN SENSING WIPERS
(berörda versioner och marknader)
Regnsensorn sitter bakom den
invändiga backspegeln, i kontakt med
vindrutan, och medger en automatisk
anpassning under intervallfunktionen av
vindrutetorkarnas slag i förhållande till
regnet.OBSERVERA! Se till att rutan är särskilt
ren i området nära sensorn.
Aktivering bild 56
Flytta den högra spaken ett steg nedåt
(läge B).
Aktiveringen av sensorn bekräftas med
ett slag av vindrutetorkaren.
Du kan öka regnsensorns känslighet
genom att vrida på justerring F.
Ökningen av regnsensorns känslighet
bekräftas med ett slag av
vindrutetorkaren.
Om vindrutetorkaren används när
regnsensorn är aktiverad utförs en
normal rengöring av rutan efter vilken
regnsensorn återupptar sin normala
automatiska funktion.
Inaktivering bild 56
Flytta spaken från läge B eller vrid
startnyckeln till läge OFF. Vid nästa start
(tändningsnyckeln i läget ON),
aktiveras inte sensorn även om spaken
förblir i läge B. Aktivera sensorn genom
att flytta spaken till läge A eller C och
sedan till läge B, eller vrid justerringen
för reglering av känsligheten.
Aktiveringen av sensorn bekräftas med
minst ett slag av vindrutetorkaren,
även när vindrutan är torr.
Regnsensorn detekterar skillnaden
mellan dag och natt och anpassas
automatiskt.33)
STRÅLKASTARSPOLARE
(berörda versioner och marknader)
De fälls ut från fordonets främre
stötfångare och aktiveras när man
sätter igång vindrutespolaren
med påsatta halvljus.
OBSERVERA! Kontrollera regelbundet
att strålkastarspolarna är hela och rena.
VARNING
33)Vattenränder kan orsaka oönskade
rörelser för torkarna.
VARNING
4)Använd inte vindrutetorkaren för att ta
bort snö eller is från vindrutan. Om
vindrutetorkaren utsätts för en alltför hög
belastning, aktiveras motorskyddet som
blockerar torkaren under några sekunder.
Om funktionen inte återställs därefter,
kontakta Fiats servicenät.
57F1A0072
32
LÄR KÄNNA DIN BIL

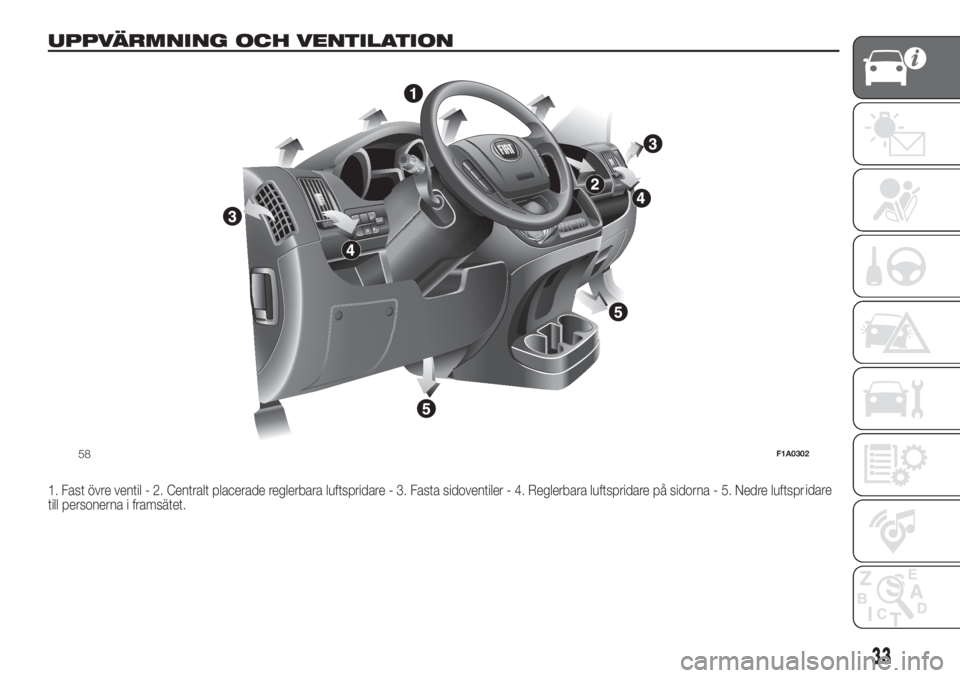

Page 35 of 296
UPPVÄRMNING OCH VENTILATION
1. Fast övre ventil - 2. Centralt placerade reglerbara luftspridare - 3. Fasta sidoventiler - 4. Reglerbara luftspridare på sidorna - 5. Nedre luftspridare
till personerna i framsätet.
MODE
58F1A0302
33

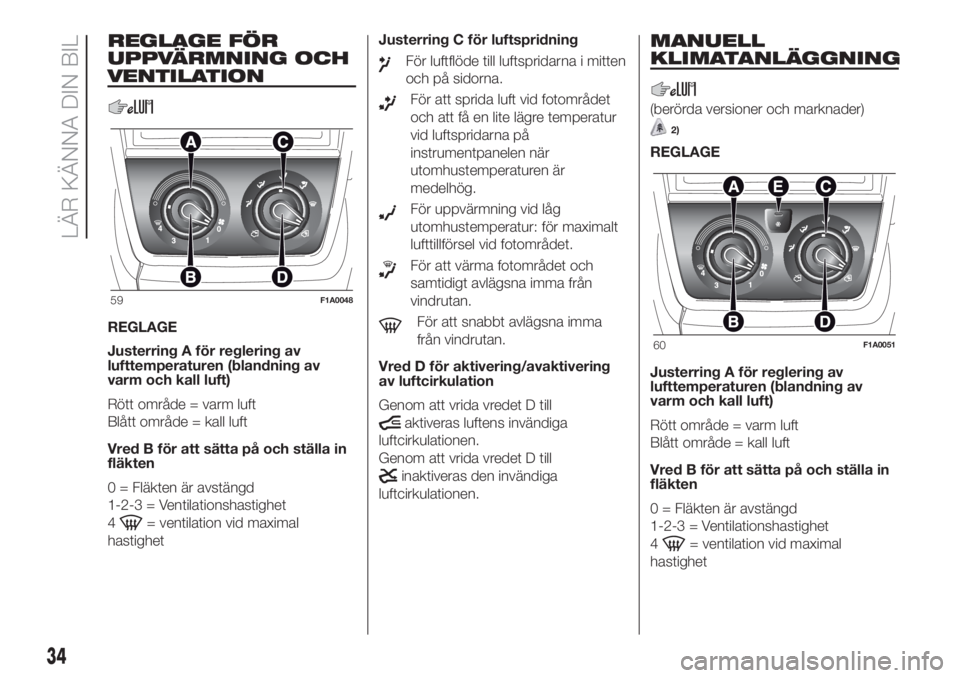

Page 36 of 296
REGLAGE FÖR
UPPVÄRMNING OCH
VENTILATION
REGLAGE
Justerring A för reglering av
lufttemperaturen (blandning av
varm och kall luft)
Rött område = varm luft
Blått område = kall luft
Vred B för att sätta på och ställa in
fläkten
0 = Fläkten är avstängd
1-2-3 = Ventilationshastighet
4
= ventilation vid maximal
hastighetJusterring C för luftspridning
För luftflöde till luftspridarna i mitten
och på sidorna.
För att sprida luft vid fotområdet
och att få en lite lägre temperatur
vid luftspridarna på
instrumentpanelen när
utomhustemperaturen är
medelhög.
För uppvärmning vid låg
utomhustemperatur: för maximalt
lufttillförsel vid fotområdet.
För att värma fotområdet och
samtidigt avlägsna imma från
vindrutan.
För att snabbt avlägsna imma
från vindrutan.
Vred D för aktivering/avaktivering
av luftcirkulation
Genom att vrida vredet D till
aktiveras luftens invändiga
luftcirkulationen.
Genom att vrida vredet D till
inaktiveras den invändiga
luftcirkulationen.
MANUELL
KLIMATANLÄGGNING
(berörda versioner och marknader)
2)
REGLAGE
Justerring A för reglering av
lufttemperaturen (blandning av
varm och kall luft)
Rött område = varm luft
Blått område = kall luft
Vred B för att sätta på och ställa in
fläkten
0 = Fläkten är avstängd
1-2-3 = Ventilationshastighet
4
= ventilation vid maximal
hastighet
59F1A0048
60F1A0051
34
LÄR KÄNNA DIN BIL
Page 37 of 296
Justerring C för luftspridning
För luftflöde till luftspridarna i mitten
och på sidorna.
För att sprida luft vid fotområdet
och att få en lite lägre temperatur
vid luftspridarna på
instrumentpanelen när
utomhustemperaturen är
medelhög.
För uppvärmning vid låg
utomhustemperatur: för maximalt
lufttillförsel vid fotområdet.
För att värma fotområdet och
samtidigt avlägsna imma från
vindrutan.
För att snabbt avlägsna imma
från vindrutan.
Vred D för att aktivera eller
inaktivera luftens återcirkulation
Tryck på knappen (tänd lysdiod på
knappen) för att aktivera den invändiga
luftcirkulationen.
Tryck åter på knappen (släckt lysdiod
på knappen) för att inaktivera den
invändiga luftcirkulationen.
Knapp E för aktivering/avaktivering
av klimatanläggningen
Tryck på knappen (tänd lysdiod på
knappen) för att aktivera
klimatanläggningen.Tryck åter på knappen (släckt lysdiod
på knappen) för att inaktivera
klimatanläggningen.
AUTOMATISK
KLIMATANLÄGGNING
2)
(berörda versioner och marknader)
REGLAGE
AAUTO-knapp för automatisk kontroll
av alla funktioner.
BKnapp för val av luftdistribution.
CDisplay.
DKnapp som styr MAX DEF-
funktionen.
EKnapp för avstängning av systemet.
FKnapp som styr kompressorns
aktivering/inaktivering.
GKnapp som styr luftens
återcirkulation.
HKnappar som styr fläkthastighetens
minskning/ökning.
SVred som styr temperaturens
minskning/ökning.
35

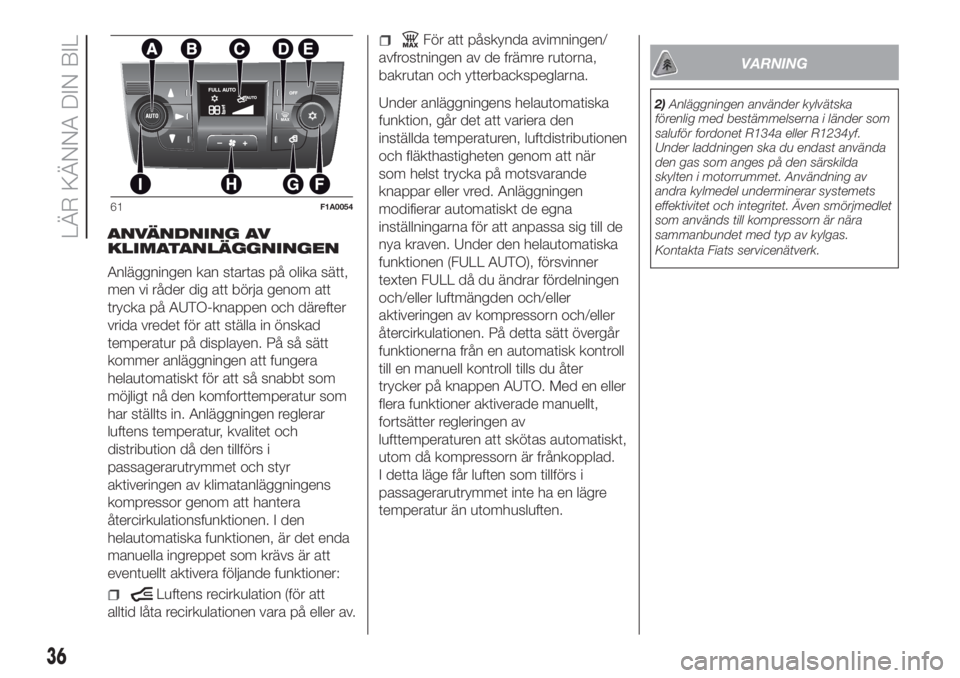

Page 38 of 296
ANVÄNDNING AV
KLIMATANLÄGGNINGEN
Anläggningen kan startas på olika sätt,
men vi råder dig att börja genom att
trycka på AUTO-knappen och därefter
vrida vredet för att ställa in önskad
temperatur på displayen. På så sätt
kommer anläggningen att fungera
helautomatiskt för att så snabbt som
möjligt nå den komforttemperatur som
har ställts in. Anläggningen reglerar
luftens temperatur, kvalitet och
distribution då den tillförs i
passagerarutrymmet och styr
aktiveringen av klimatanläggningens
kompressor genom att hantera
återcirkulationsfunktionen. I den
helautomatiska funktionen, är det enda
manuella ingreppet som krävs är att
eventuellt aktivera följande funktioner:
Luftens recirkulation (för att
alltid låta recirkulationen vara på eller av.
För att påskynda avimningen/
avfrostningen av de främre rutorna,
bakrutan och ytterbackspeglarna.
Under anläggningens helautomatiska
funktion, går det att variera den
inställda temperaturen, luftdistributionen
och fläkthastigheten genom att när
som helst trycka på motsvarande
knappar eller vred. Anläggningen
modifierar automatiskt de egna
inställningarna för att anpassa sig till de
nya kraven. Under den helautomatiska
funktionen (FULL AUTO), försvinner
texten FULL då du ändrar fördelningen
och/eller luftmängden och/eller
aktiveringen av kompressorn och/eller
återcirkulationen. På detta sätt övergår
funktionerna från en automatisk kontroll
till en manuell kontroll tills du åter
trycker på knappen AUTO. Med en eller
flera funktioner aktiverade manuellt,
fortsätter regleringen av
lufttemperaturen att skötas automatiskt,
utom då kompressorn är frånkopplad.
I detta läge får luften som tillförs i
passagerarutrymmet inte ha en lägre
temperatur än utomhusluften.
VARNING
2)Anläggningen använder kylvätska
förenlig med bestämmelserna i länder som
saluför fordonet R134a eller R1234yf.
Under laddningen ska du endast använda
den gas som anges på den särskilda
skylten i motorrummet. Användning av
andra kylmedel underminerar systemets
effektivitet och integritet. Även smörjmedlet
som används till kompressorn är nära
sammanbundet med typ av kylgas.
Kontakta Fiats servicenätverk.
61F1A0054
36
LÄR KÄNNA DIN BIL
Page 39 of 296

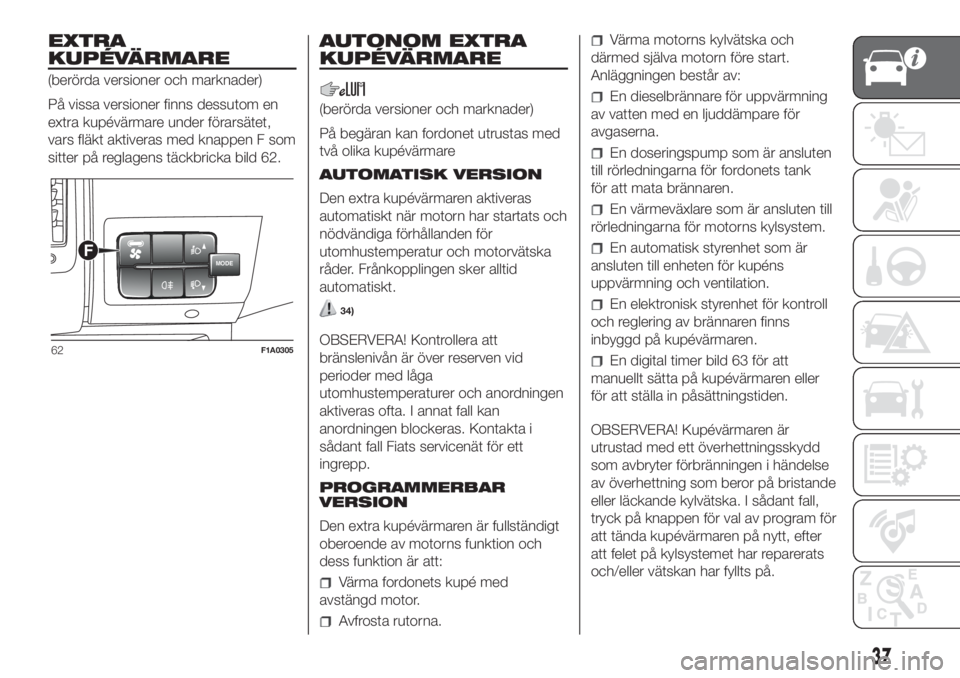

EXTRA
KUPÉVÄRMARE
(berörda versioner och marknader)
På vissa versioner finns dessutom en
extra kupévärmare under förarsätet,
vars fläkt aktiveras med knappen F som
sitter på reglagens täckbricka bild 62.
AUTONOM EXTRA
KUPÉVÄRMARE
(berörda versioner och marknader)
På begäran kan fordonet utrustas med
två olika kupévärmare
AUTOMATISK VERSION
Den extra kupévärmaren aktiveras
automatiskt när motorn har startats och
nödvändiga förhållanden för
utomhustemperatur och motorvätska
råder. Frånkopplingen sker alltid
automatiskt.
34)
OBSERVERA! Kontrollera att
bränslenivån är över reserven vid
perioder med låga
utomhustemperaturer och anordningen
aktiveras ofta. I annat fall kan
anordningen blockeras. Kontakta i
sådant fall Fiats servicenät för ett
ingrepp.
PROGRAMMERBAR
VERSION
Den extra kupévärmaren är fullständigt
oberoende av motorns funktion och
dess funktion är att:
Värma fordonets kupé med
avstängd motor.
Avfrosta rutorna.
Värma motorns kylvätska och
därmed själva motorn före start.
Anläggningen består av:
En dieselbrännare för uppvärmning
av vatten med en ljuddämpare för
avgaserna.
En doseringspump som är ansluten
till rörledningarna för fordonets tank
för att mata brännaren.
En värmeväxlare som är ansluten till
rörledningarna för motorns kylsystem.
En automatisk styrenhet som är
ansluten till enheten för kupéns
uppvärmning och ventilation.
En elektronisk styrenhet för kontroll
och reglering av brännaren finns
inbyggd på kupévärmaren.
En digital timer bild 63 för att
manuellt sätta på kupévärmaren eller
för att ställa in påsättningstiden.
OBSERVERA! Kupévärmaren är
utrustad med ett överhettningsskydd
som avbryter förbränningen i händelse
av överhettning som beror på bristande
eller läckande kylvätska. I sådant fall,
tryck på knappen för val av program för
att tända kupévärmaren på nytt, efter
att felet på kylsystemet har reparerats
och/eller vätskan har fyllts på.
MODEF
62F1A0305
37
Page 40 of 296

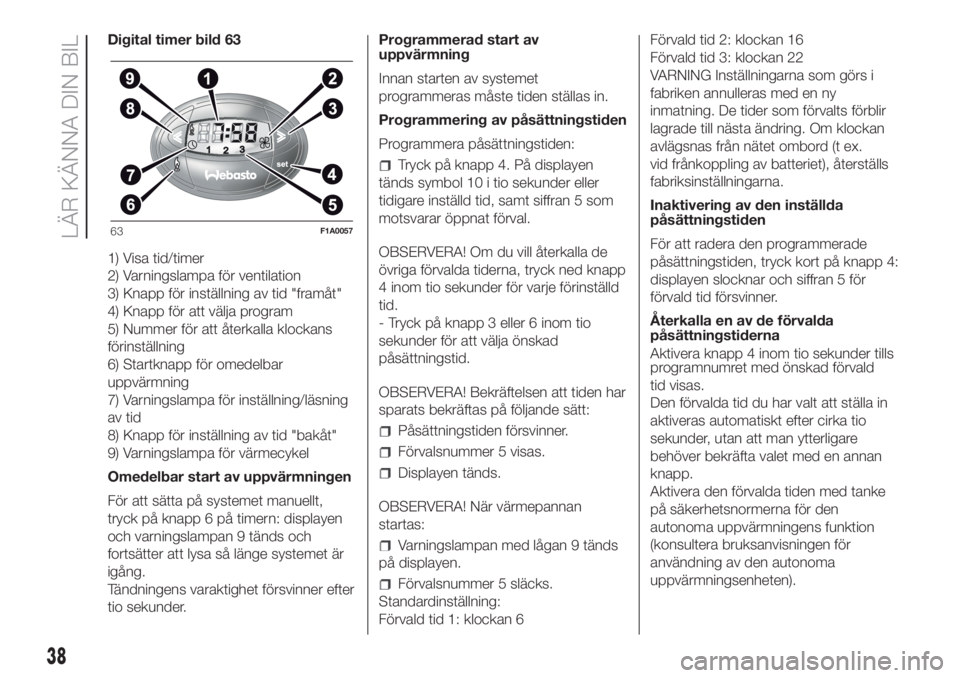

Digital timer bild 63
1) Visa tid/timer
2) Varningslampa för ventilation
3) Knapp för inställning av tid "framåt"
4) Knapp för att välja program
5) Nummer för att återkalla klockans
förinställning
6) Startknapp för omedelbar
uppvärmning
7) Varningslampa för inställning/läsning
av tid
8) Knapp för inställning av tid "bakåt"
9) Varningslampa för värmecykel
Omedelbar start av uppvärmningen
För att sätta på systemet manuellt,
tryck på knapp 6 på timern: displayen
och varningslampan 9 tänds och
fortsätter att lysa så länge systemet är
igång.
Tändningens varaktighet försvinner efter
tio sekunder.Programmerad start av
uppvärmning
Innan starten av systemet
programmeras måste tiden ställas in.
Programmering av påsättningstiden
Programmera påsättningstiden:
Tryck på knapp 4. På displayen
tänds symbol 10 i tio sekunder eller
tidigare inställd tid, samt siffran 5 som
motsvarar öppnat förval.
OBSERVERA! Om du vill återkalla de
övriga förvalda tiderna, tryck ned knapp
4 inom tio sekunder för varje förinställd
tid.
- Tryck på knapp 3 eller 6 inom tio
sekunder för att välja önskad
påsättningstid.
OBSERVERA! Bekräftelsen att tiden har
sparats bekräftas på följande sätt:
Påsättningstiden försvinner.
Förvalsnummer 5 visas.
Displayen tänds.
OBSERVERA! När värmepannan
startas:
Varningslampan med lågan 9 tänds
på displayen.
Förvalsnummer 5 släcks.
Standardinställning:
Förvald tid 1: klockan 6Förvald tid 2: klockan 16
Förvald tid 3: klockan 22
VARNING Inställningarna som görs i
fabriken annulleras med en ny
inmatning. De tider som förvalts förblir
lagrade till nästa ändring. Om klockan
avlägsnas från nätet ombord (t ex.
vid frånkoppling av batteriet), återställs
fabriksinställningarna.
Inaktivering av den inställda
påsättningstiden
För att radera den programmerade
påsättningstiden, tryck kort på knapp 4:
displayen slocknar och siffran 5 för
förvald tid försvinner.
Återkalla en av de förvalda
påsättningstiderna
Aktivera knapp 4 inom tio sekunder tills
programnumret med önskad förvald
tid visas.
Den förvalda tid du har valt att ställa in
aktiveras automatiskt efter cirka tio
sekunder, utan att man ytterligare
behöver bekräfta valet med en annan
knapp.
Aktivera den förvalda tiden med tanke
på säkerhetsnormerna för den
autonoma uppvärmningens funktion
(konsultera bruksanvisningen för
användning av den autonoma
uppvärmningsenheten).
63F1A0057
38
LÄR KÄNNA DIN BIL
