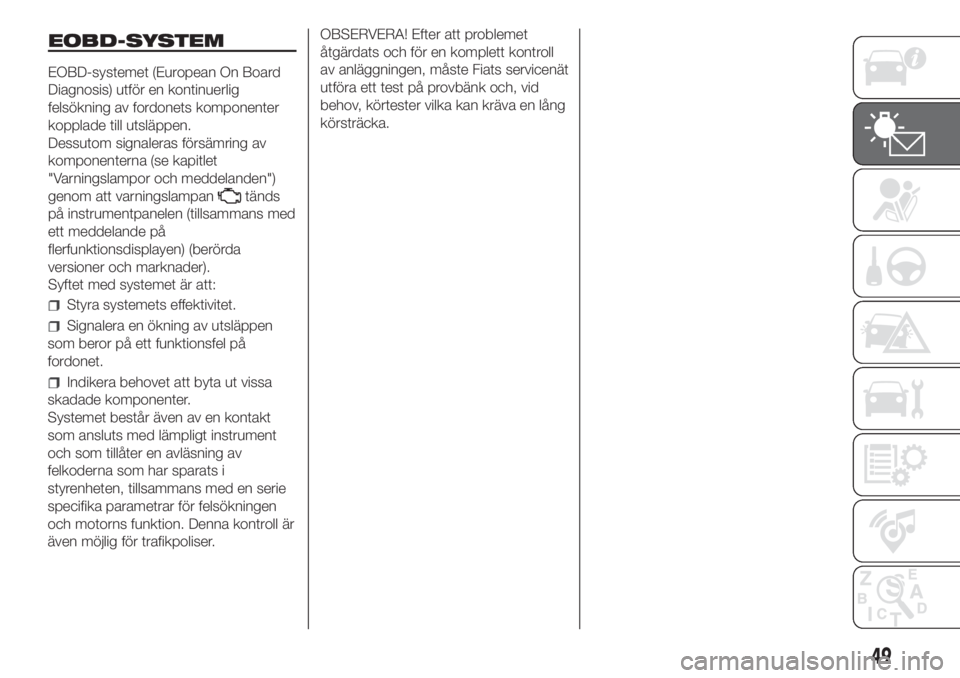

EOBD-SYSTEM
EOBD-systemet (European On Board
Diagnosis) utför en kontinuerlig
felsökning av fordonets komponenter
kopplade till utsläppen.
Dessutom signaleras försämring av
komponenterna (se kapitlet
"Varningslampor och meddelanden")
genom att varningslampan
tänds
på instrumentpanelen (tillsammans med
ett meddelande på
flerfunktionsdisplayen) (berörda
versioner och marknader).
Syftet med systemet är att:
Styra systemets effektivitet.
Signalera en ökning av utsläppen
som beror på ett funktionsfel på
fordonet.
Indikera behovet att byta ut vissa
skadade komponenter.
Systemet består även av en kontakt
som ansluts med lämpligt instrument
och som tillåter en avläsning av
felkoderna som har sparats i
styrenheten, tillsammans med en serie
specifika parametrar för felsökningen
och motorns funktion. Denna kontroll är
även möjlig för trafikpoliser.OBSERVERA! Efter att problemet
åtgärdats och för en komplett kontroll
av anläggningen, måste Fiats servicenät
utföra ett test på provbänk och, vid
behov, körtester vilka kan kräva en lång
körsträcka.
49
Page 52 of 296

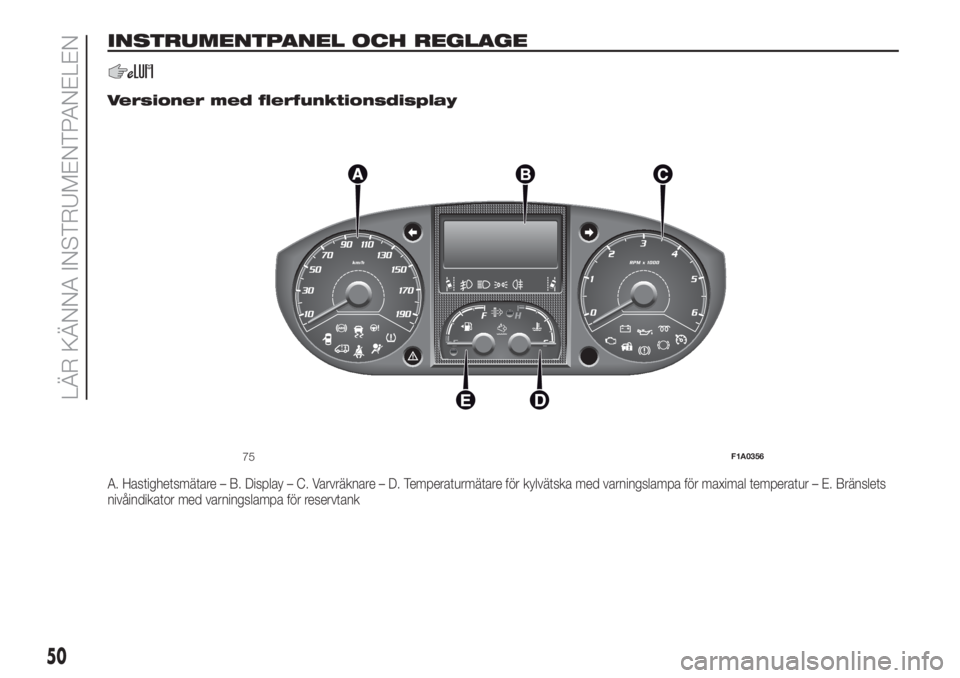

INSTRUMENTPANEL OCH REGLAGE
.
Versioner med flerfunktionsdisplay
A. Hastighetsmätare – B. Display – C. Varvräknare – D. Temperaturmätare för kylvätska med varningslampa för maximal temperatur – E. Bränslets
nivåindikator med varningslampa för reservtank
75F1A0356
50
LÄR KÄNNA INSTRUMENTPANELEN
Page 53 of 296

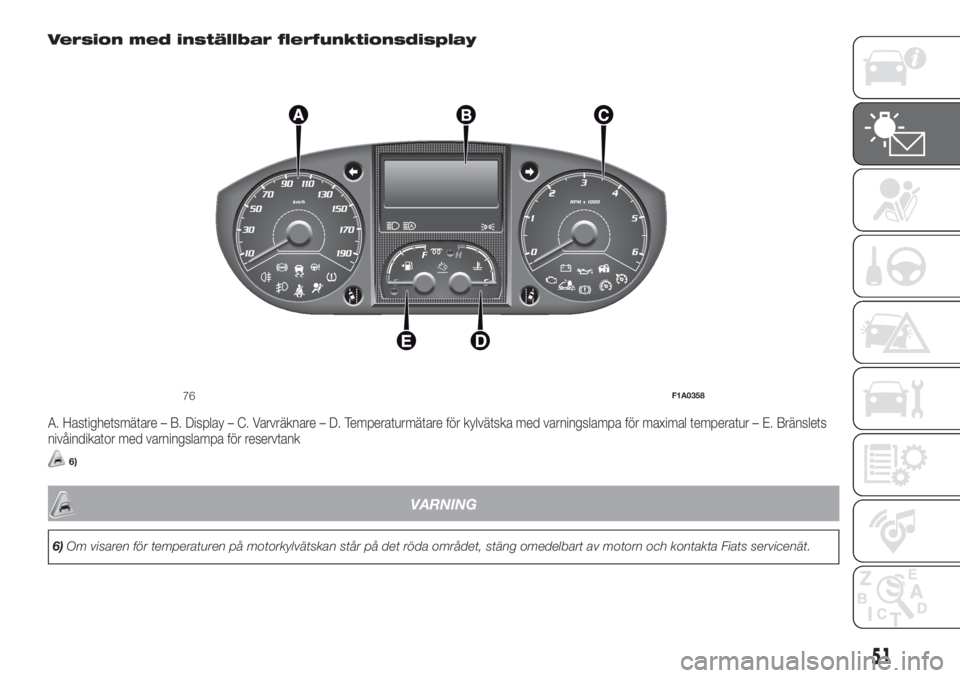

Version med inställbar flerfunktionsdisplay
A. Hastighetsmätare – B. Display – C. Varvräknare – D. Temperaturmätare för kylvätska med varningslampa för maximal temperatur – E. Bränslets
nivåindikator med varningslampa för reservtank
6)
VARNING
6)Om visaren för temperaturen på motorkylvätskan står på det röda området, stäng omedelbart av motorn och kontakta Fiats servicenät.
76F1A0358
51
Page 54 of 296

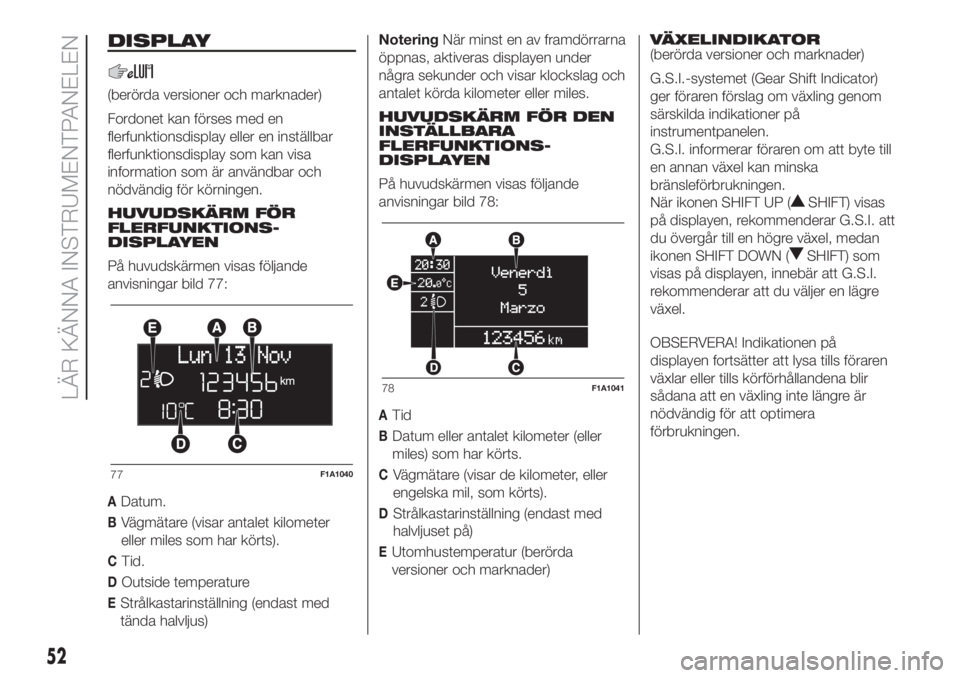

DISPLAY
(berörda versioner och marknader)
Fordonet kan förses med en
flerfunktionsdisplay eller en inställbar
flerfunktionsdisplay som kan visa
information som är användbar och
nödvändig för körningen.
HUVUDSKÄRM FÖR
FLERFUNKTIONS-
DISPLAYEN
På huvudskärmen visas följande
anvisningar bild 77:
ADatum.
BVägmätare (visar antalet kilometer
eller miles som har körts).
CTid.
DOutside temperature
EStrålkastarinställning (endast med
tända halvljus)NoteringNär minst en av framdörrarna
öppnas, aktiveras displayen under
några sekunder och visar klockslag och
antalet körda kilometer eller miles.
HUVUDSKÄRM FÖR DEN
INSTÄLLBARA
FLERFUNKTIONS-
DISPLAYEN
På huvudskärmen visas följande
anvisningar bild 78:
ATid
BDatum eller antalet kilometer (eller
miles) som har körts.
CVägmätare (visar de kilometer, eller
engelska mil, som körts).
DStrålkastarinställning (endast med
halvljuset på)
EUtomhustemperatur (berörda
versioner och marknader)VÄXELINDIKATOR
(berörda versioner och marknader)
G.S.I.-systemet (Gear Shift Indicator)
ger föraren förslag om växling genom
särskilda indikationer på
instrumentpanelen.
G.S.I. informerar föraren om att byte till
en annan växel kan minska
bränsleförbrukningen.
När ikonen SHIFT UP (
SHIFT) visas
på displayen, rekommenderar G.S.I. att
du övergår till en högre växel, medan
ikonen SHIFT DOWN (
SHIFT) som
visas på displayen, innebär att G.S.I.
rekommenderar att du väljer en lägre
växel.
OBSERVERA! Indikationen på
displayen fortsätter att lysa tills föraren
växlar eller tills körförhållandena blir
sådana att en växling inte längre är
nödvändig för att optimera
förbrukningen.
77F1A1040
78F1A1041
52
LÄR KÄNNA INSTRUMENTPANELEN
Page 55 of 296

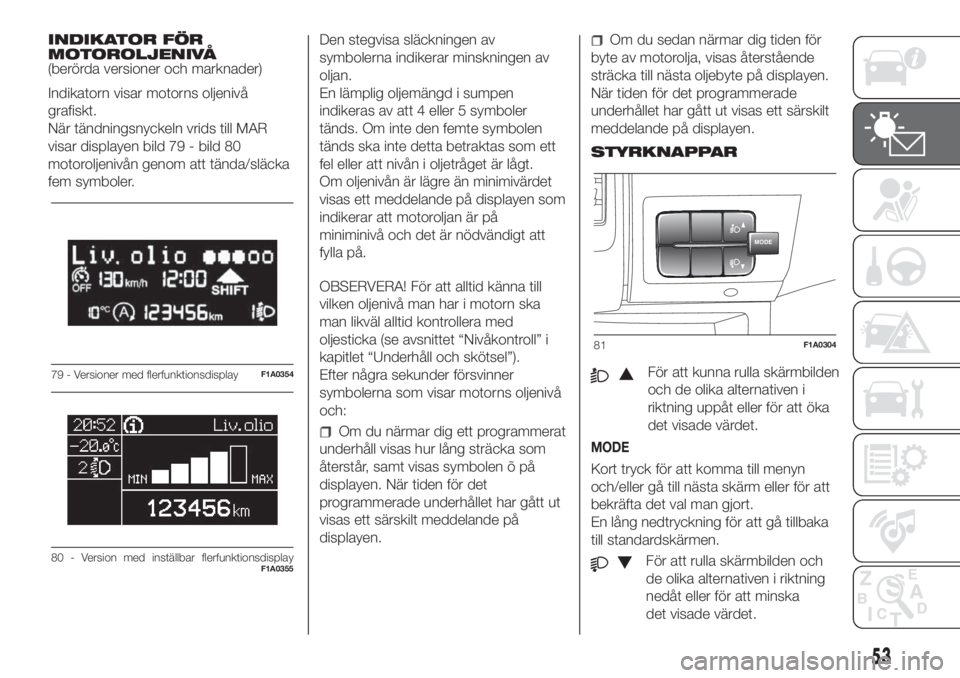

INDIKATOR FÖR
MOTOROLJENIVÅ
(berörda versioner och marknader)
Indikatorn visar motorns oljenivå
grafiskt.
När tändningsnyckeln vrids till MAR
visar displayen bild 79 - bild 80
motoroljenivån genom att tända/släcka
fem symboler.Den stegvisa släckningen av
symbolerna indikerar minskningen av
oljan.
En lämplig oljemängd i sumpen
indikeras av att 4 eller 5 symboler
tänds. Om inte den femte symbolen
tänds ska inte detta betraktas som ett
fel eller att nivån i oljetråget är lågt.
Om oljenivån är lägre än minimivärdet
visas ett meddelande på displayen som
indikerar att motoroljan är på
miniminivå och det är nödvändigt att
fylla på.
OBSERVERA! För att alltid känna till
vilken oljenivå man har i motorn ska
man likväl alltid kontrollera med
oljesticka (se avsnittet “Nivåkontroll” i
kapitlet “Underhåll och skötsel”).
Efter några sekunder försvinner
symbolerna som visar motorns oljenivå
och:
Om du närmar dig ett programmerat
underhåll visas hur lång sträcka som
återstår, samt visas symbolen õ på
displayen. När tiden för det
programmerade underhållet har gått ut
visas ett särskilt meddelande på
displayen.
Om du sedan närmar dig tiden för
byte av motorolja, visas återstående
sträcka till nästa oljebyte på displayen.
När tiden för det programmerade
underhållet har gått ut visas ett särskilt
meddelande på displayen.
STYRKNAPPAR
För att kunna rulla skärmbilden
och de olika alternativen i
riktning uppåt eller för att öka
det visade värdet.
MODE
Kort tryck för att komma till menyn
och/eller gå till nästa skärm eller för att
bekräfta det val man gjort.
En lång nedtryckning för att gå tillbaka
till standardskärmen.
För att rulla skärmbilden och
de olika alternativen i riktning
nedåt eller för att minska
det visade värdet.
79 - Versioner med flerfunktionsdisplayF1A0354
Liv.olio
MAX MIN
80 - Version med inställbar flerfunktionsdisplayF1A0355
MODE
81F1A0304
53
Page 56 of 296

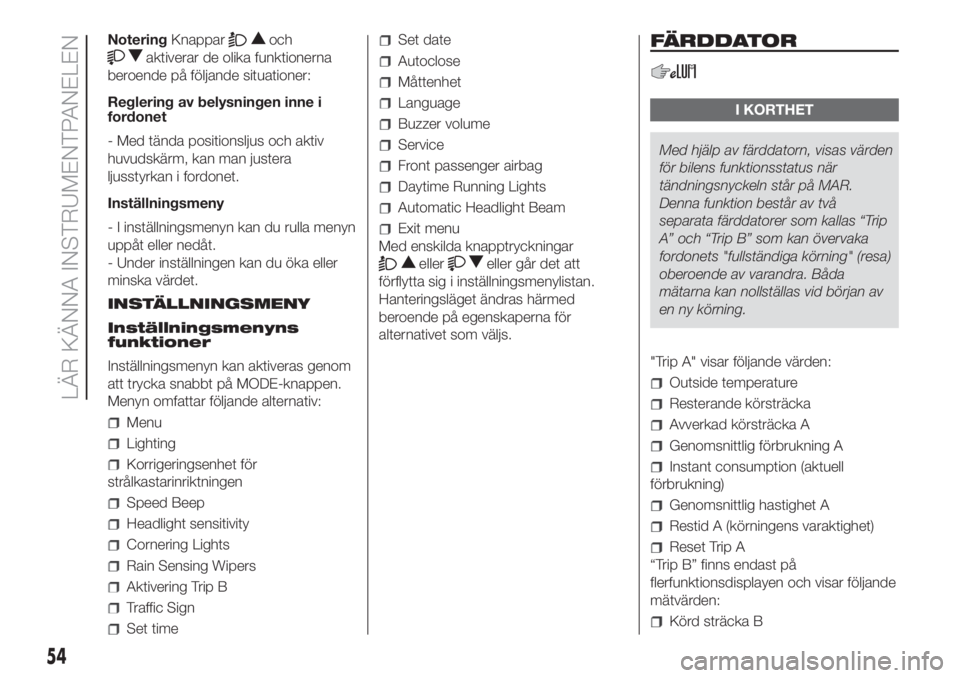

NoteringKnapparoch
aktiverar de olika funktionerna
beroende på följande situationer:
Reglering av belysningen inne i
fordonet
- Med tända positionsljus och aktiv
huvudskärm, kan man justera
ljusstyrkan i fordonet.
Inställningsmeny
- I inställningsmenyn kan du rulla menyn
uppåt eller nedåt.
- Under inställningen kan du öka eller
minska värdet.
INSTÄLLNINGSMENY
Inställningsmenyns
funktioner
Inställningsmenyn kan aktiveras genom
att trycka snabbt på MODE-knappen.
Menyn omfattar följande alternativ:
Menu
Lighting
Korrigeringsenhet för
strålkastarinriktningen
Speed Beep
Headlight sensitivity
Cornering Lights
Rain Sensing Wipers
Aktivering Trip B
Traffic Sign
Set time
Set date
Autoclose
Måttenhet
Language
Buzzer volume
Service
Front passenger airbag
Daytime Running Lights
Automatic Headlight Beam
Exit menu
Med enskilda knapptryckningar
ellereller går det att
förflytta sig i inställningsmenylistan.
Hanteringsläget ändras härmed
beroende på egenskaperna för
alternativet som väljs.
FÄRDDATOR
I KORTHET
Med hjälp av färddatorn, visas värden
för bilens funktionsstatus när
tändningsnyckeln står på MAR.
Denna funktion består av två
separata färddatorer som kallas “Trip
A” och “Trip B” som kan övervaka
fordonets "fullständiga körning" (resa)
oberoende av varandra. Båda
mätarna kan nollställas vid början av
en ny körning.
"Trip A" visar följande värden:
Outside temperature
Resterande körsträcka
Avverkad körsträcka A
Genomsnittlig förbrukning A
Instant consumption (aktuell
förbrukning)
Genomsnittlig hastighet A
Restid A (körningens varaktighet)
Reset Trip A
“Trip B” finns endast på
flerfunktionsdisplayen och visar följande
mätvärden:
Körd sträcka B
54
LÄR KÄNNA INSTRUMENTPANELEN
Page 57 of 296

Genomsnittlig förbrukning B
Genomsnittlig hastighet B
Restid B (körningens varaktighet)
7)
Trip Exit (koppla ur Trip)
Du avslutar automatiskt TRIP-
funktionen då alla värden visats eller
genom att hålla MODE-knappen
nedtryckt i över en sekund.
VARNING
7)“Trip B” är en funktion som kan uteslutas
(se avsnitt “Aktivering Trip B”). Värdena
“Autonomi” och “Omedelbar förbrukning”
kan inte nollställas.
55
Page 58 of 296

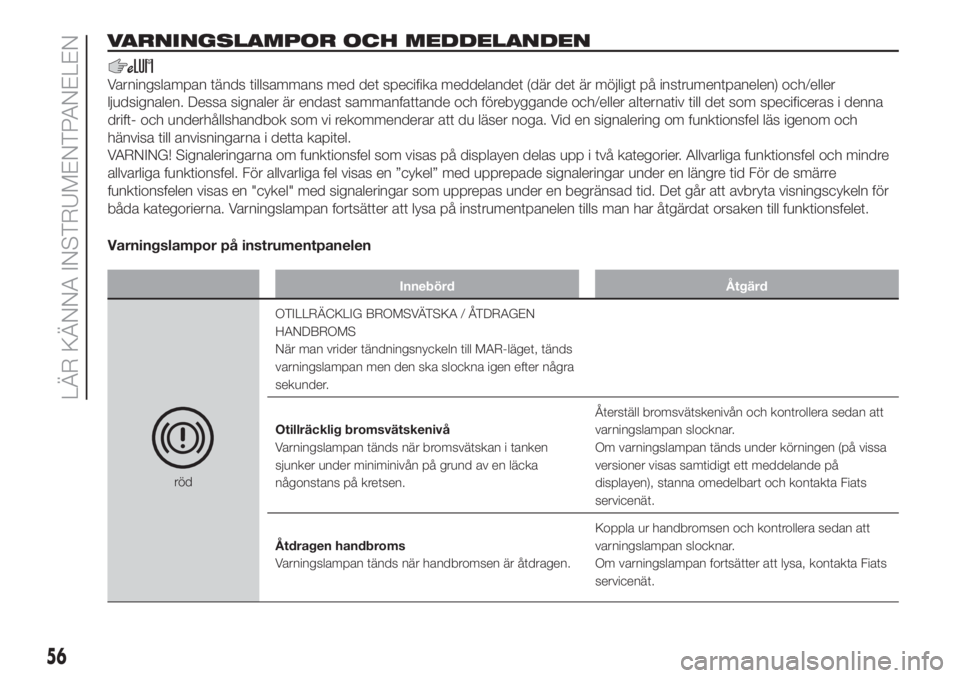

VARNINGSLAMPOR OCH MEDDELANDEN
Varningslampan tänds tillsammans med det specifika meddelandet (där det är möjligt på instrumentpanelen) och/eller
ljudsignalen. Dessa signaler är endast sammanfattande och förebyggande och/eller alternativ till det som specificeras i denna
drift- och underhållshandbok som vi rekommenderar att du läser noga. Vid en signalering om funktionsfel läs igenom och
hänvisa till anvisningarna i detta kapitel.
VARNING! Signaleringarna om funktionsfel som visas på displayen delas upp i två kategorier. Allvarliga funktionsfel och mindre
allvarliga funktionsfel. För allvarliga fel visas en ”cykel” med upprepade signaleringar under en längre tid För de smärre
funktionsfelen visas en "cykel" med signaleringar som upprepas under en begränsad tid. Det går att avbryta visningscykeln för
båda kategorierna. Varningslampan fortsätter att lysa på instrumentpanelen tills man har åtgärdat orsaken till funktionsfelet.
Varningslampor på instrumentpanelen
Innebörd Åtgärd
rödOTILLRÄCKLIG BROMSVÄTSKA / ÅTDRAGEN
HANDBROMS
När man vrider tändningsnyckeln till MAR-läget, tänds
varningslampan men den ska slockna igen efter några
sekunder.
Otillräcklig bromsvätskenivå
Varningslampan tänds när bromsvätskan i tanken
sjunker under miniminivån på grund av en läcka
någonstans på kretsen.Återställ bromsvätskenivån och kontrollera sedan att
varningslampan slocknar.
Om varningslampan tänds under körningen (på vissa
versioner visas samtidigt ett meddelande på
displayen), stanna omedelbart och kontakta Fiats
servicenät.
Åtdragen handbroms
Varningslampan tänds när handbromsen är åtdragen.Koppla ur handbromsen och kontrollera sedan att
varningslampan slocknar.
Om varningslampan fortsätter att lysa, kontakta Fiats
servicenät.
56
LÄR KÄNNA INSTRUMENTPANELEN
Page 59 of 296

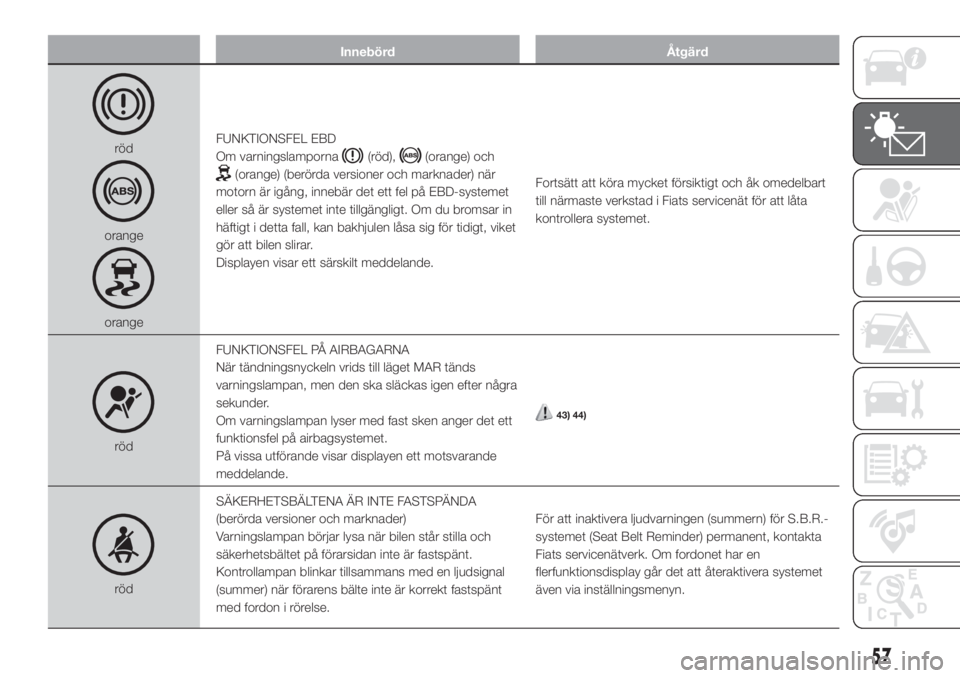

Innebörd Åtgärd
röd
orange
orangeFUNKTIONSFEL EBD
Om varningslamporna
(röd),(orange) och
(orange) (berörda versioner och marknader) när
motorn är igång, innebär det ett fel på EBD-systemet
eller så är systemet inte tillgängligt. Om du bromsar in
häftigt i detta fall, kan bakhjulen låsa sig för tidigt, viket
gör att bilen slirar.
Displayen visar ett särskilt meddelande.Fortsätt att köra mycket försiktigt och åk omedelbart
till närmaste verkstad i Fiats servicenät för att låta
kontrollera systemet.
rödFUNKTIONSFEL PÅ AIRBAGARNA
När tändningsnyckeln vrids till läget MAR tänds
varningslampan, men den ska släckas igen efter några
sekunder.
Om varningslampan lyser med fast sken anger det ett
funktionsfel på airbagsystemet.
På vissa utförande visar displayen ett motsvarande
meddelande.
43) 44)
rödSÄKERHETSBÄLTENA ÄR INTE FASTSPÄNDA
(berörda versioner och marknader)
Varningslampan börjar lysa när bilen står stilla och
säkerhetsbältet på förarsidan inte är fastspänt.
Kontrollampan blinkar tillsammans med en ljudsignal
(summer) när förarens bälte inte är korrekt fastspänt
med fordon i rörelse.För att inaktivera ljudvarningen (summern) för S.B.R.-
systemet (Seat Belt Reminder) permanent, kontakta
Fiats servicenätverk. Om fordonet har en
flerfunktionsdisplay går det att återaktivera systemet
även via inställningsmenyn.
57
Page 60 of 296

Innebörd Åtgärd

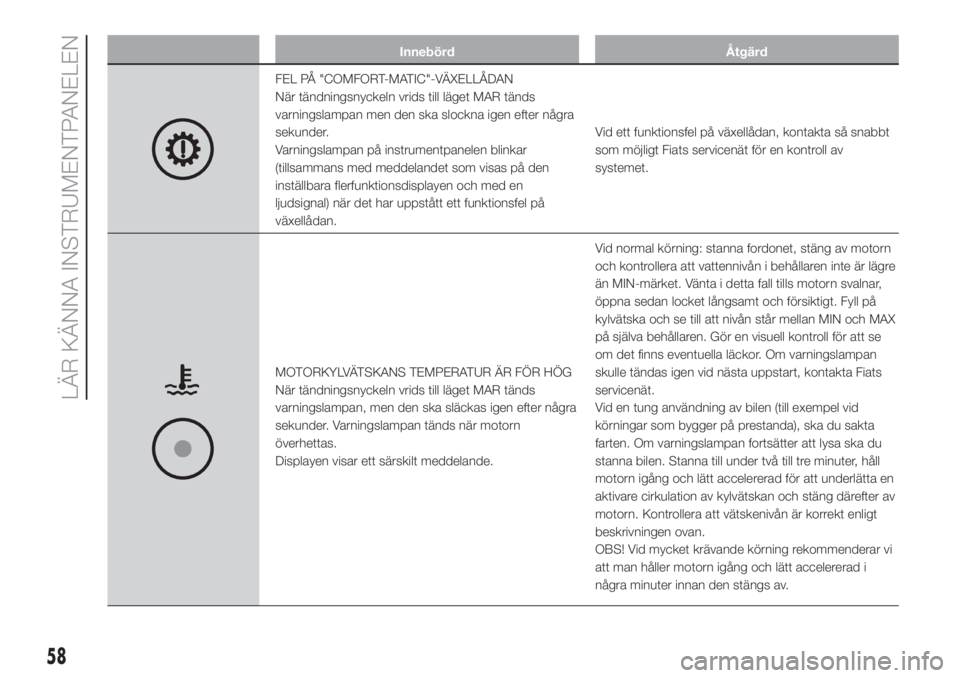

FEL PÅ "COMFORT-MATIC"-VÄXELLÅDAN
När tändningsnyckeln vrids till läget MAR tänds
varningslampan men den ska slockna igen efter några
sekunder.
Varningslampan på instrumentpanelen blinkar
(tillsammans med meddelandet som visas på den
inställbara flerfunktionsdisplayen och med en
ljudsignal) när det har uppstått ett funktionsfel på
växellådan.Vid ett funktionsfel på växellådan, kontakta så snabbt
som möjligt Fiats servicenät för en kontroll av
systemet.
MOTORKYLVÄTSKANS TEMPERATUR ÄR FÖR HÖG
När tändningsnyckeln vrids till läget MAR tänds
varningslampan, men den ska släckas igen efter några
sekunder. Varningslampan tänds när motorn
överhettas.
Displayen visar ett särskilt meddelande.Vid normal körning: stanna fordonet, stäng av motorn
och kontrollera att vattennivån i behållaren inte är lägre
än MIN-märket. Vänta i detta fall tills motorn svalnar,
öppna sedan locket långsamt och försiktigt. Fyll på
kylvätska och se till att nivån står mellan MIN och MAX
på själva behållaren. Gör en visuell kontroll för att se
om det finns eventuella läckor. Om varningslampan
skulle tändas igen vid nästa uppstart, kontakta Fiats
servicenät.
Vid en tung användning av bilen (till exempel vid
körningar som bygger på prestanda), ska du sakta
farten. Om varningslampan fortsätter att lysa ska du
stanna bilen. Stanna till under två till tre minuter, håll
motorn igång och lätt accelererad för att underlätta en
aktivare cirkulation av kylvätskan och stäng därefter av
motorn. Kontrollera att vätskenivån är korrekt enligt
beskrivningen ovan.
OBS! Vid mycket krävande körning rekommenderar vi
att man håller motorn igång och lätt accelererad i
några minuter innan den stängs av.
58
LÄR KÄNNA INSTRUMENTPANELEN
