FIAT DUCATO 2018 ΒΙΒΛΙΟ ΧΡΗΣΗΣ ΚΑΙ ΣΥΝΤΗΡΗΣΗΣ (in Greek)

περάστεμε ταλκ τα λάστιχα
(μάκτρα)των καθαριστήρων του
παρμπρίζ και το λάστιχο τουπίσω
καθαριστήρα και σηκώστε τα επάνω
απότατζάμια
ανοίξτε ελαφρά ταπαράθυρα
σκεπάστε το αυτοκίνητομε ένα
ύφασμα ή διάτρητηπλαστική
κουκούλα.Μην χρησιμοποιείτε
συμπαγήπλαστικά καλύμματα τα
οποία δεν επιτρέπουν στην υγρασία να
εξατμίζεται επάνω από την επιφάνεια
του αυτοκινήτου
φουσκώστε τα ελαστικάμεπίεση+
0,5 barσε σχέσημε την κανονική
προκαθορισμένηπίεση και ελέγχετέ τα
τακτικά
μην αδειάζετε το αντιψυκτικό από
το σύστημα ψύξης του κινητήρα.
ΣHMEIΩΣHΑν το αυτοκίνητο διαθέτει
σύστημα συναγερμού,
απενεργοποιήστε το συναγερμόμετο
τηλεχειριστήριο.ΣHMEIΩΣHΠρινπροχωρήσετε στην
αποσύνδεση της ηλεκτρικής
τροφοδοσίας από τηνμπαταρία,
περιμένετε τουλάχιστον ένα λεπτό από
την τοποθέτηση του διακόπτη
ανάφλεξης στη θέσηSTOPκαι απότο
κλείσιμο τηςπόρτας του οδηγού.
Κατά την επόμενη επανασύνδεση της
ηλεκτρικής τροφοδοσίας στην
μπαταρία,βεβαιωθείτε ότι το κλειδί
εκκίνησης βρίσκεται στοSTOPκαι ότι
ηπόρτα του οδηγού είναι κλειστή.
169

ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑ...................................171
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΞΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ...................................174
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΣΩΤΕΡΙΚΟΥ
ΛΑΜΠΤΗΡΑ...................................179
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΑΣΦΑΛΕΙΩΝ....180
GATEWAY FMS MODULE ...............194
ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΤΡΟΧΟΥ........................................199
ΚΙΤ ΓΡΗΓΟΡΗΣ ΕΠΙΣΚΕΥΗΣ
ΕΛΑΣΤΙΚΩΝ
FIX&GO
AUTOMATIC ...................................204
ΕΚΚΙΝΗΣΗ ΣΕ ΚΑΤΑΣΤΑΣΗ
ΑΝΑΓΚΗΣ.......................................207
ΕΠΑΝΑΦΟΡΤΙΣΗ ΜΠΑΤΑΡΙΑΣ.....209
ΔΙΑΚΟΠΤΗΣΔΙΑΚΟΠΗΣ
ΚΑΥΣΙΜΟΥ....................................210
ΡΥΜΟΥΛΚΗΣΗ ΑΥΤΟΚΙΝΗΤΟΥ...211
170
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
Τρυπημένο ελαστικόήσβηστός
λαμπτήρας;
Μπορείνα συμβείκάποιοπρόβλημα
που θα ενοχλήσει το ταξίδι σας.
Οι σελίδεςπου αναφέρονται στην
περίπτωσηέκτακτης ανάγκης,μπορεί
να σας βοηθήσουν να αντιμετωπίσετε
μόνοι σας καιμε ηρεμίακρίσιμες
καταστάσεις.
Σεπερίπτωσηέκτακτης ανάγκης σάς
προτείνουμ
ενακαλέσετε τον αριθμό
χωρίςχρέωσηπου αναφέρεται στο
Βιβλίο της Εγγύησης.
Συμβουλευόμενοι την ιστοσελίδα
www.fiatprofessional.com,ή,εάνείστε
ο ιδιοκτήτης ενόςcamper,
συμβουλευόμενοι την ιστοσελίδα
www.fiatcamper.com,θαμπορέσετε να
αναζητήσετε τοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat που είναιπιο
κοντάκαι να βρείτεπολλέςάλλες
χρήσιμεςπληροφορίες

ΑΝΤΙΚΑΤΑΣΤΑΣΗ ΕΝΟΣ
ΛΑΜΠΤΗΡΑ
ΓΕΝΙΚΕΣ ΟΔΗΓΙΕΣ
140) 141)
47)
Όταν δεν λειτουργεί ένας
λαμπτήρας,ελέγξτε ότι είναι ανέπαφη
η αντίστοιχη ασφάλειαπριν την
αντικαταστήσετε:συμβουλευθείτε την
παράγραφο“Αντικατάσταση
ασφαλειών”σε αυτό το κεφάλαιο για
τη θέση τοποθέτησης των ασφαλειών.
πριν αντικαταστήσετε ένα
λαμπτήρα,ελέγξτε αν είναι
οξειδωμένες οι επαφές του
οι καμένοι λαμπτήρεςπρέπει να
αντικαθίστανταιμε άλλους ίδιου τύπου
και ισχύος
για λόγους ασφαλείας,πάντα να
ελέγχετε το ύψος της φωτεινής δέσμης
του φαναριούμετά από την
αντικατάσταση ενός λαμπτήραΣHMEIΩΣHΜπορεί να εμφανιστεί στην
εσωτερική επιφάνεια τουμπροστινού
φαναριού ένα ελαφρύ θάμπωμα:
αυτό δεν υποδεικνύειμία
δυσλειτουργία καιπροκαλείται από
χαμηλή θερμοκρασία και το βαθμό της
υγρασίαςπου υπάρχει στον αέρα.Το
θάμπωμα θα εξαφανιστείπολύ
γρήγορα όταν ανάψουν ταμπροστινά
φώτα.Ηπαρουσία σταγόνωνμέσα
σταμπροστινά φανάρια επισημαίνει
την εισροή νερού.Απευθυνθείτε στο
Δίκτυο Τεχνικής Εξυπηρέτησης της
Fiat.
ΠΡΟΣΟΧΗ
140)Τροποποιήσειςήεπισκευές στο
ηλεκτρικόσύστημαοιοποίες δεν
εκτελούνται σωστάήπου δεν λαμβάνουν
υπόψη τις τεχνικέςπροδιαγραφές του
συστήματοςμπορούνναπροκαλέσουν
δυσλειτουργίες οι οποίες υπάρχει
περίπτωση να οδηγήσουν στον κίνδυνο
πρόκλησης φωτιάς.
141)Οι λαμπτήρες αλογόνουπεριέχουν
αέριο υπόπ
ίεση,στηνπερίπτωση
σπασίματος είναι δυνατήη εκτόξευση
θραυσμάτων γυαλιού.
ΠΡΟΣΟΧΗ
47)Όταν χειρίζεστε λαμπτήρες αλογόνου
θαπρέπει να τις ακουμπάτεμόνο από
τομεταλλικότμήμα.Ακουμπώντας
το διαφανέςτμήμα του λαμπτήραμετα
δάχτυλα σαςμπορείναμειωθείηένταση
του φωτόςπου εκπέμπεται και ακόμα
να επηρεάσει δυσμενώςτηδιάρκεια
ζωής τουίδιου του λαμπτήρα.Στην
περ
ίπτωση τυχαίας επαφήςτρίψτε το
γλόμπομεέναπανίβρεγμένο σε
οινόπνευμα και αφήστε να στεγνώσει.
171

ΤΥΠΟΙ ΛΑΜΠΤΗΡΩΝ
Επάνω στο αυτοκίνητο έχουν εγκατασταθεί διαφορετικοί τύποι λαμπτήρων:
Λαμπτήρες όλο γυαλί:(τύπου Α)είναι κουμπωτού τύπου,για να τους
βγάλετεπρέπει να τραβήξετε.
Λαμπτήρεςμε βύσμαμπαγιονέτ:(τύπουB)για να τους βγάλετε,
πιέστε τον λαμπτήρα καιπεριστρέψτε τον αριστερόστροφα.
Κυλινδρικοί λαμπτήρες:(τύπουC)για να τους βγάλετε,αποσυνδέστε
τους από τις αντίστοιχες επαφές.
Λαμπτήρες αλογόνου:(τύπουD)για να αφαιρέσετε τον λαμπτήρα,
βγάλτε τον και αφαιρέστε τον από την αντίστοιχη βάση.
Λαμπτήρες αλογόνου:(τύπου Ε)για να αφαιρέσετε τον λαμπτήρα,
βγάλτε τον και αφαιρέστε τον από την αντίστοιχη βάση.
172
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

Λαμπτήρες
Λαμπτήρες Τύπος Ισχύς Αναφ.εικόνας
Φώταμεγάλης σκάλαςH7 55W D
Φώταμεσαίας σκάλαςH7 55W D
Μπροστινά φώτα θέσης/φώτα ημέρας
W21/5W - LED
(#)--
Φώτα ομίχλης
(*)H11 55W -
Μπροστινά φλαςWY21W 21W B
Πλευρικά ΦλαςW16WF
(**) / WY5W
(***)16W(**) / 5W (***)A
Πίσω ΦλαςPY2IW 21W B
Πλευρικές θέσειςW5W 5W A
Πίσω φώτα θέσηςP21/5W 21/5W B
Πίσω φώτα θέσης/στοπ P21W 21W B
3°στοπ W5W 5W B
Φώτα όπισθενW16W 16W B
Πίσω φώτα ομίχληςW16W 16W B
ΦώταπινακίδαςC5W 5W A
Εμπρόσθιαπλαφονιέρα(με ενεργό τζάμι) 12V10W 10W C
Οπίσθιαπλαφονιέρα12V10W 10W C
(#)όπουπροβλέπεται,εναλλακτικά λαμπτήραςW21/5W
(*)για εκδόσεις/αγορές στις οποίεςπροβλέπεται
(**)εκδόσειςXLκαιtempo libero
(***)όλες οι άλλες εκδόσεις
173

ΑΝΤΙΚΑΤΑΣΤΑΣΗ
ΕΞΩΤΕΡΙΚΟΥ ΛΑΜΠΤΗΡΑ
ΕΜΠΡΟΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Για το ξεμοντάρισμα τουπροβολέα
συνεχίστε σύμφωναμεταπαρακάτω:
ανοίξτε το καπό του κινητήρα
ακολουθώντας τη διαδικασίαπου
περιγράφεται στηνπαράγραφο''Καπό
κινητήρα''του κεφαλαίου''Γνωριμία
με το αυτοκίνητο''
αποσυνδέστε το φις σύνδεσηςA
εικ. 145από τονπροβολέα
ξεβιδώστε τις βίδες στήριξηςBεικ.
146τουπροβολέα στο αμάξωμα,
αποσυνδέστε τονπροβολέα από τις
αντίστοιχες βάσεις,στο κάτω τμήμα,
όπως φαίνεται στην εικ. 146και βγάλτε
τονπροβολέα ακουμπώντας τον
επάνω στονπάγκο εργασίας
ακολουθήστε όσαπεριγράφονται
στη συνέχεια για την αντικατάσταση
των αντίστοιχων λαμπτήρων
όταν ολοκληρωθεί η αντικατάσταση
μοντάρετε ξανά τονπροβολέα
στερεώνοντάς τονμε τις βίδες
στήριξης Β εικ. 146
συνδέστε το φις σύνδεσηςAεικ.
145στονπροβολέα.
Η διάταξη των λαμπτήρων του οπτικού
συνόλου είναι ηπαρακάτω εικ. 147:
Aφλας
Bφώταμεσαίας σκάλαςCφώταμεγάλης σκάλας
Dφώτα θέσης/ημέρας
Eφώτα θέσης/DRL μεLED (αντίμεD)
Για να αντικαταστήσετε τον λαμπτήρα
των φώτων τηςμεγάλης σκάλας
πρέπει να αφαιρέσετε τη λαστιχένια
τάπαCεικ. 148.
Για να αντικαταστήσετε τον λαμπτήρα
των φώτων τηςμεσαίας σκάλαςπρέπει
να αφαιρέσετε τη λαστιχένια τάπαB
εικ. 148.Για να αντικαταστήστε τον λαμπτήρα
των φλας και των φώτων θέσης/DRL
(όταν δενπροβλέπονται ταLED) πρέπει
να αφαιρέσετε τη λαστιχένια τάπαA
εικ. 148.
Αφού ολοκληρωθεί η αντικατάσταση,
μοντάρετε ξανά σωστά τις λαστιχένιες
τά
πες και βεβαιωθείτε ότι έχουν
ασφαλίσει καλά.
145F1A0337
146F1A0338
147F1A0313
148F1A0314
174
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

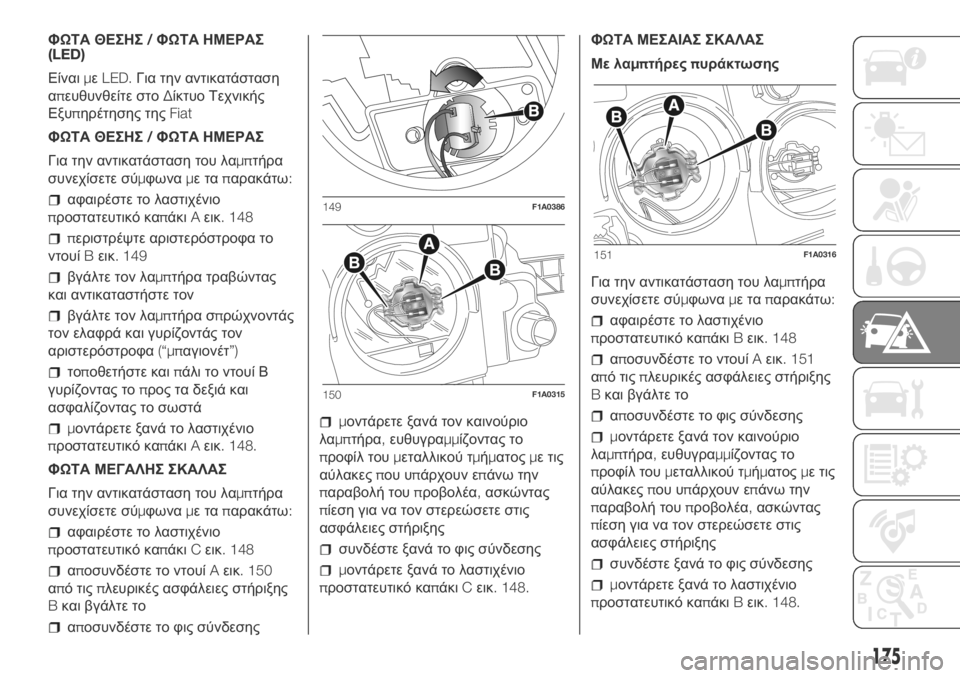

ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ
(LED)
ΕίναιμεLED.Για την αντικατάσταση
απευθυνθείτε στοΔίκτυο Τεχνικής
Εξυπηρέτησης τηςFiat
ΦΩΤΑ ΘΕΣΗΣ/ΦΩΤΑ ΗΜΕΡΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε το λαστιχένιο
προστατευτικό καπάκιAεικ. 148
περιστρέψτε αριστερόστροφα το
ντουίBεικ. 149
βγάλτε τον λαμπτήρα τραβώντας
και αντικαταστήστε τον
βγάλτε τον λαμπτήρα σπρώχνοντάς
τον ελαφρά και γυρίζοντάς τον
αριστερόστροφα(“μπαγιονέτ”)
τοποθετήστε καιπάλι το ντουί Β
γυρίζοντας τοπρος τα δεξιά και
ασφαλίζοντας το σωστά
μοντάρετε ξανά το λαστιχένιο
προστατευτικό καπάκιAεικ. 148.
ΦΩΤΑ ΜΕΓΑΛΗΣ ΣΚΑΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε το λαστιχένιο
προστατευτικό καπάκιCεικ. 148
αποσυνδέστε το ντουίAεικ. 150
από τιςπλευρικές ασφάλειες στήριξης
Bκαι βγάλτε το
αποσυνδέστε το φις σύνδεσης
μοντάρετε ξανά τον καινούριο
λαμπτήρα,ευθυγραμμίζοντας το
προφίλ τουμεταλλικού τμήματοςμε τις
αύλακεςπου υπάρχουν επάνω την
παραβολή τουπροβολέα,ασκώντας
πίεση για να τον στερεώσετε στις
ασφάλειες στήριξης
συνδέστε ξανά το φις σύνδεσης
μοντάρετε ξανά το λαστιχένιο
προστατευτικό καπάκιCεικ. 148.ΦΩΤΑ ΜΕΣΑΙΑΣ ΣΚΑΛΑΣ
Με λαμπτήρεςπυράκτωσης
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε το λαστιχένιο
προστατευτικό καπάκιBεικ. 148
αποσυνδέστε το ντουίAεικ. 151
από τιςπλευρικές ασφάλειες στήριξης
Bκαι βγάλτε το
αποσυνδέστε το φις σύνδεσης
μοντάρετε ξανά τον καινούριο
λαμπτήρα,ευθυγραμμίζοντας το
προφίλ τουμεταλλικού τμήματοςμε τις
αύλακεςπου υπάρχουν επάνω την
παραβολή τουπροβολέα,ασκώντας
πίεση για να τον στερεώσετε στις
ασφάλειες στήριξης
συνδέστε ξανά το φις σύνδεσης
μοντάρετε ξανά το λαστιχένιο
προστατευτικό καπάκιBεικ. 148.
149F1A0386
150F1A0315
151F1A0316
175

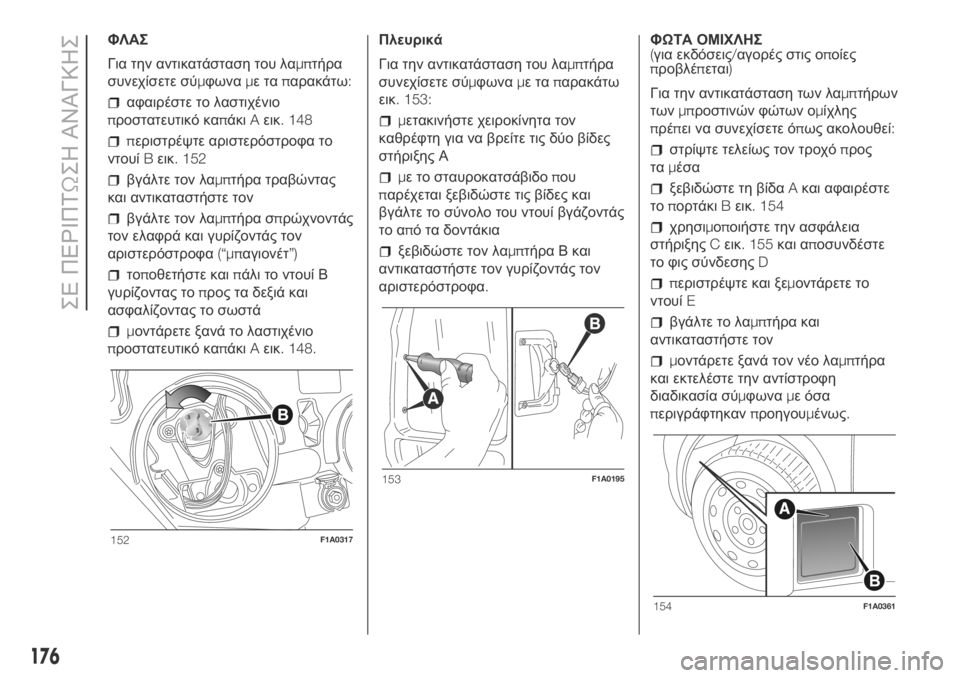

ΦΛΑΣ
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
αφαιρέστε το λαστιχένιο
προστατευτικό καπάκιAεικ. 148
περιστρέψτε αριστερόστροφα το
ντουίBεικ. 152
βγάλτε τον λαμπτήρα τραβώντας
και αντικαταστήστε τον
βγάλτε τον λαμπτήρα σπρώχνοντάς
τον ελαφρά και γυρίζοντάς τον
αριστερόστροφα(“μπαγιονέτ”)
τοποθετήστε καιπάλι το ντουί Β
γυρίζοντας τοπρος τα δεξιά και
ασφαλίζοντας το σωστά
μοντάρετε ξανά το λαστιχένιο
προστατευτικό καπάκιAεικ. 148.Πλευρικά
Για την αντικατάσταση του λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω
εικ. 153:
μετακινήστε χειροκίνητα τον
καθρέφτη για να βρείτε τις δύο βίδες
στήριξης Α
με το σταυροκατσάβιδοπου
παρέχεται ξεβιδώστε τις βίδες και
βγάλτε το σύνολο του ντουί βγάζοντάς
το από τα δοντάκια
ξεβιδώστε τον λαμπτήρα Β και
αντικαταστήστε τον γυρίζοντάς τον
αριστερόστροφα.ΦΩΤΑ ΟΜΙΧΛΗΣ
(για εκδόσεις/αγορές στις οποίες
προβλέπεται)
Για την αντικατάσταση των λαμπτήρων
τωνμπροστινών φώτων ομίχλης
πρέπει να συνεχίσετε όπως ακολουθεί:
στρίψτε τελείως τον τροχόπρος
ταμέσα
ξεβιδώστε τη βίδαAκαι αφαιρέστε
τοπορτάκιBεικ. 154
χρησιμοποιήστε την ασφάλεια
στήριξηςCεικ. 155και αποσυνδέστε
το φις σύνδεσηςD
περιστρέψτε και ξεμοντάρετε το
ντουίE
βγάλτε το λαμπτήρα και
αντικαταστήστε τον
μοντάρετε ξανά τον νέο λαμπτήρα
και εκτελέστε την αντίστροφη
διαδικασία σύμφωναμε όσα
περιγράφτηκανπροηγουμένως.
152F1A0317
153F1A0195
154F1A0361
176
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ

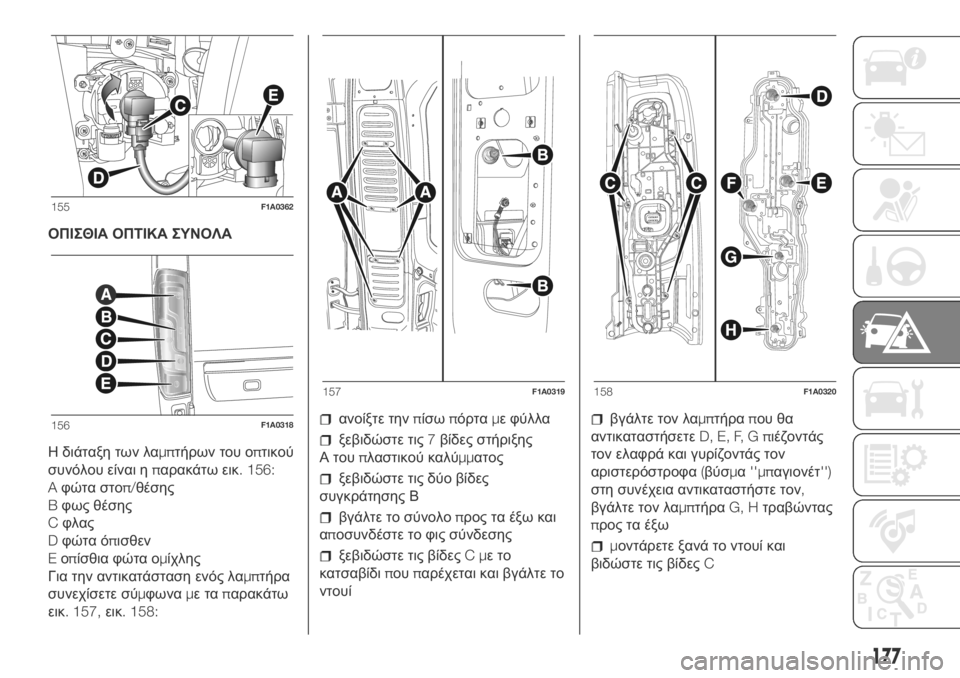

ΟΠΙΣΘΙΑ ΟΠΤΙΚΑ ΣΥΝΟΛΑ
Η διάταξη των λαμπτήρων του οπτικού
συνόλου είναι ηπαρακάτω εικ. 156:
Aφώτα στοπ/θέσης
Bφως θέσης
Cφλας
Dφώτα όπισθεν
Eοπίσθια φώτα ομίχλης
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω
εικ. 157,εικ. 158:
ανοίξτε τηνπίσωπόρταμε φύλλα
ξεβιδώστε τις7βίδες στήριξης
Α τουπλαστικού καλύμματος
ξεβιδώστε τις δύο βίδες
συγκράτησης Β
βγάλτε το σύνολοπρος τα έξω και
αποσυνδέστε το φις σύνδεσης
ξεβιδώστε τις βίδεςCμετο
κατσαβίδιπουπαρέχεται και βγάλτε το
ντουί
βγάλτε τον λαμπτήραπου θα
αντικαταστήσετεD, E, F, G πιέζοντάς
τον ελαφρά και γυρίζοντάς τον
αριστερόστροφα(βύσμα''μπαγιονέτ'')
στη συνέχεια αντικαταστήστε τον,
βγάλτε τον λαμπτήραG, Hτραβώντας
προς τα έξω
μοντάρετε ξανά το ντουί και
βιδώστε τις βίδεςC
155F1A0362
156F1A0318
157F1A0319158F1A0320
177

συνδέστε ξανά το φις σύνδεσης,
τοποθετήστε σωστά το σύνολο στο
αμάξωμα του αυτοκινήτου και βιδώστε
τις βίδες στήριξηςB.
μοντάρετε ξανά τοπλαστικό
κάλυμμα στερεώνοντάς τομε τις7
βίδες στήριξης Α.

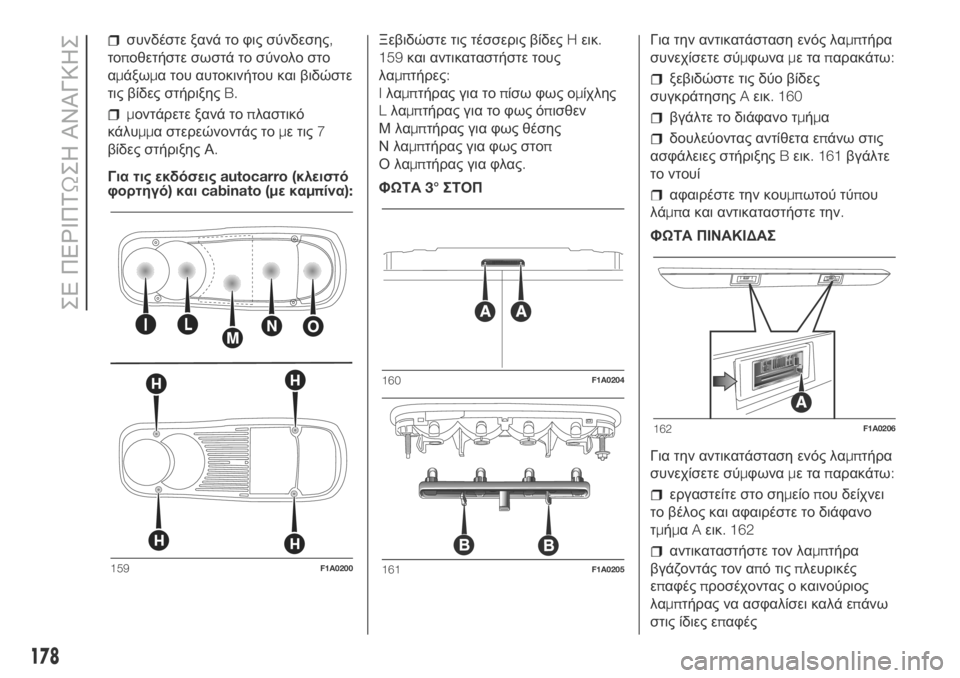

Για τις εκδόσειςautocarro (κλειστό
φορτηγό)καιcabinato (μεκαμπίνα):Ξεβιδώστε τις τέσσερις βίδεςHεικ.
159και αντικαταστήστε τους
λαμπτήρες:
Iλαμπτήρας για τοπίσω φως ομίχλης
Lλαμπτήρας για το φως όπισθεν
Μλαμπτήρας για φως θέσης
Νλαμπτήρας για φως στοπ
Ολαμπτήρας για φλας.
ΦΩΤΑ3°ΣΤΟΠΓια την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
ξεβιδώστε τις δύο βίδες
συγκράτησηςAεικ. 160
βγάλτε το διάφανο τμήμα
δουλεύοντας αντίθετα επάνω στις
ασφάλειες στήριξηςBεικ. 161βγάλτε
το ντουί
αφαιρέστε την κουμπωτού τύπου
λάμπα και αντικαταστήστε την.
ΦΩΤΑ ΠΙΝΑΚΙΔΑΣ
Για την αντικατάσταση ενός λαμπτήρα
συνεχίσετε σύμφωναμεταπαρακάτω:
εργαστείτε στο σημείοπου δείχνει
το βέλος και αφαιρέστε το διάφανο
τμήμαAεικ. 162
αντικαταστήστε τον λαμπτήρα
βγάζοντάς τον από τιςπλευρικές
επαφέςπροσέχοντας ο καινούριος
λαμπτήρας να ασφαλίσει καλά επάνω
στις ίδιες επαφές
159F1A0200
160F1A0204
161F1A0205
162F1A0206
178
ΣΕ ΠΕΡΙΠΤΩΣΗ ΑΝΑΓΚΗΣ
