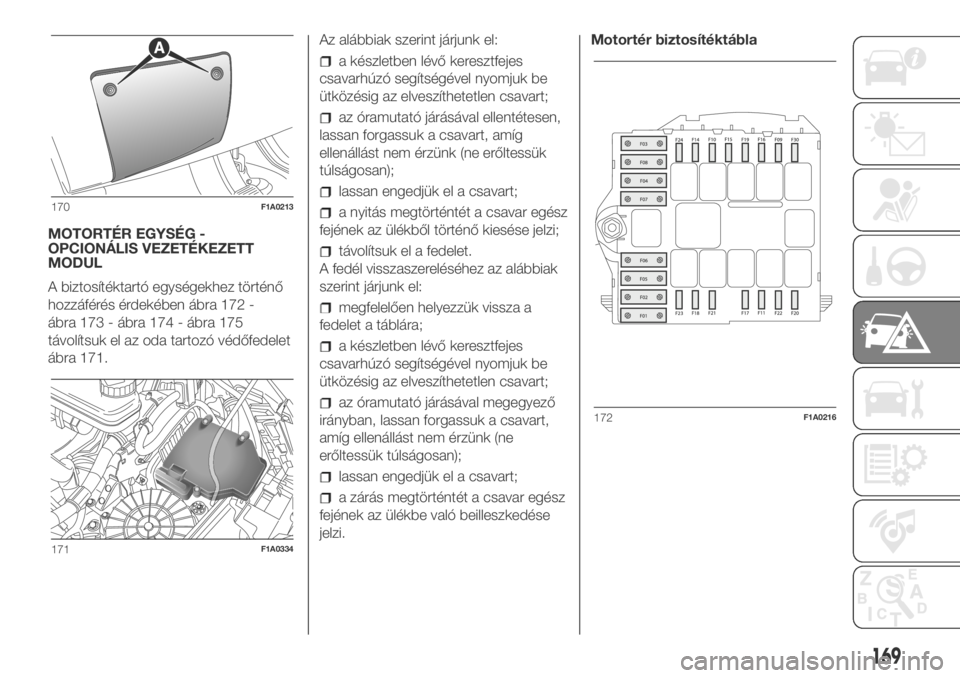

MOTORTÉR EGYSÉG -
OPCIONÁLIS VEZETÉKEZETT
MODUL
A biztosítéktartó egységekhez történő
hozzáférés érdekében ábra 172 -
ábra 173 - ábra 174 - ábra 175
távolítsuk el az oda tartozó védőfedelet
ábra 171.Az alábbiak szerint járjunk el:
a készletben lévő keresztfejes
csavarhúzó segítségével nyomjuk be
ütközésig az elveszíthetetlen csavart;
az óramutató járásával ellentétesen,
lassan forgassuk a csavart, amíg
ellenállást nem érzünk (ne erőltessük
túlságosan);
lassan engedjük el a csavart;
a nyitás megtörténtét a csavar egész
fejének az ülékből történő kiesése jelzi;
távolítsuk el a fedelet.
A fedél visszaszereléséhez az alábbiak
szerint járjunk el:
megfelelően helyezzük vissza a
fedelet a táblára;
a készletben lévő keresztfejes
csavarhúzó segítségével nyomjuk be
ütközésig az elveszíthetetlen csavart;
az óramutató járásával megegyező
irányban, lassan forgassuk a csavart,
amíg ellenállást nem érzünk (ne
erőltessük túlságosan);
lassan engedjük el a csavart;
a zárás megtörténtét a csavar egész
fejének az ülékbe való beilleszkedése
jelzi.Motortér biztosítéktábla
170F1A0213
171F1A0334
172F1A0216
169

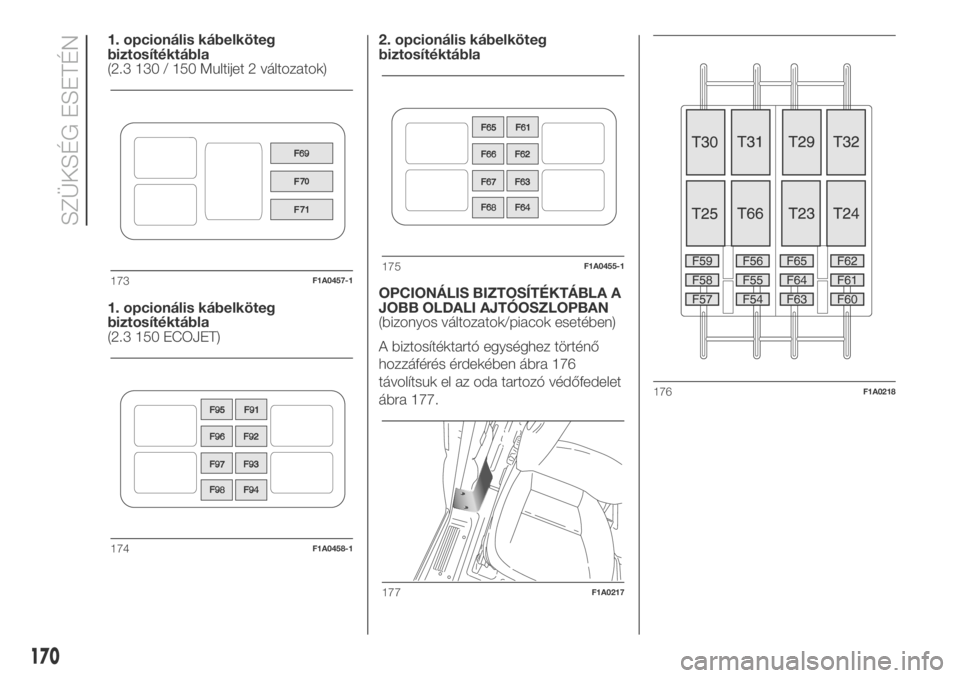

1. opcionális kábelköteg
biztosítéktábla
(2.3 130 / 150 Multijet 2 változatok)
1. opcionális kábelköteg
biztosítéktábla
(2.3 150 ECOJET)2. opcionális kábelköteg
biztosítéktábla
OPCIONÁLIS BIZTOSÍTÉKTÁBLA A
JOBB OLDALI AJTÓOSZLOPBAN
(bizonyos változatok/piacok esetében)
A biztosítéktartó egységhez történő
hozzáférés érdekében ábra 176
távolítsuk el az oda tartozó védőfedelet
ábra 177.
173F1A0457-1
174F1A0458-1
175F1A0455-1
177F1A0217
176F1A0218
170
SZÜKSÉG ESETÉN

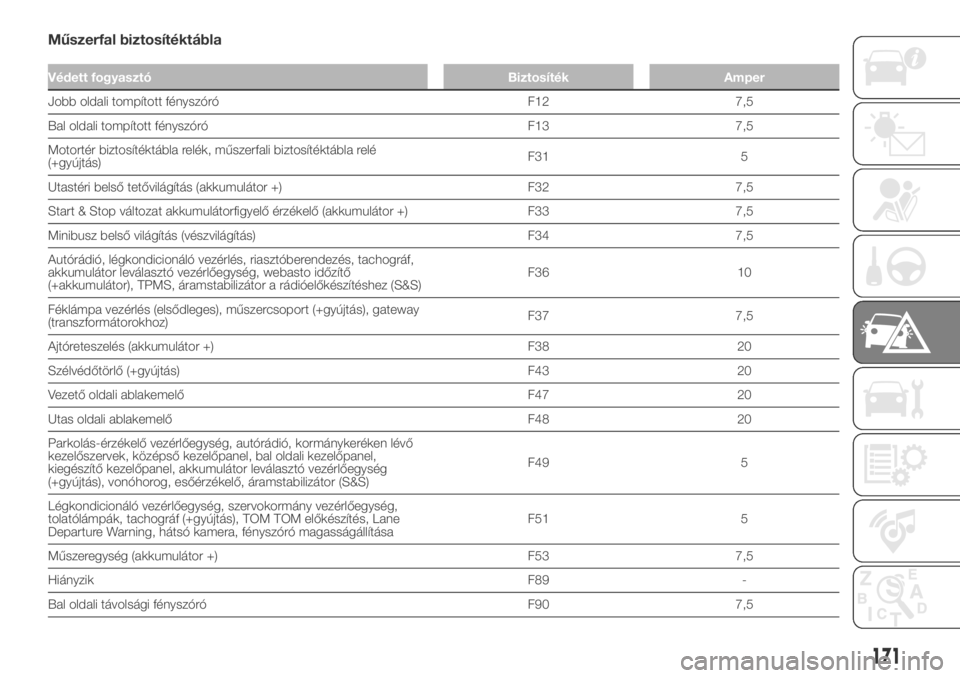

Műszerfal biztosítéktábla
Védett fogyasztó Biztosíték Amper
Jobb oldali tompított fényszóró F12 7,5
Bal oldali tompított fényszóró F13 7,5
Motortér biztosítéktábla relék, műszerfali biztosítéktábla relé
(+gyújtás)F31 5
Utastéri belső tetővilágítás (akkumulátor +) F32 7,5
Start & Stop változat akkumulátorfigyelő érzékelő (akkumulátor +) F33 7,5
Minibusz belső világítás (vészvilágítás) F34 7,5
Autórádió, légkondicionáló vezérlés, riasztóberendezés, tachográf,
akkumulátor leválasztó vezérlőegység, webasto időzítő
(+akkumulátor), TPMS, áramstabilizátor a rádióelőkészítéshez (S&S)F36 10
Féklámpa vezérlés (elsődleges), műszercsoport (+gyújtás), gateway
(transzformátorokhoz)F37 7,5
Ajtóreteszelés (akkumulátor +) F38 20
Szélvédőtörlő (+gyújtás) F43 20
Vezető oldali ablakemelő F47 20
Utas oldali ablakemelő F48 20
Parkolás-érzékelő vezérlőegység, autórádió, kormánykeréken lévő
kezelőszervek, középső kezelőpanel, bal oldali kezelőpanel,
kiegészítő kezelőpanel, akkumulátor leválasztó vezérlőegység
(+gyújtás), vonóhorog, esőérzékelő, áramstabilizátor (S&S)F49 5
Légkondicionáló vezérlőegység, szervokormány vezérlőegység,
tolatólámpák, tachográf (+gyújtás), TOM TOM előkészítés, Lane
Departure Warning, hátsó kamera, fényszóró magasságállításaF51 5
Műszeregység (akkumulátor +) F53 7,5
HiányzikF89 -
Bal oldali távolsági fényszóró F90 7,5
171

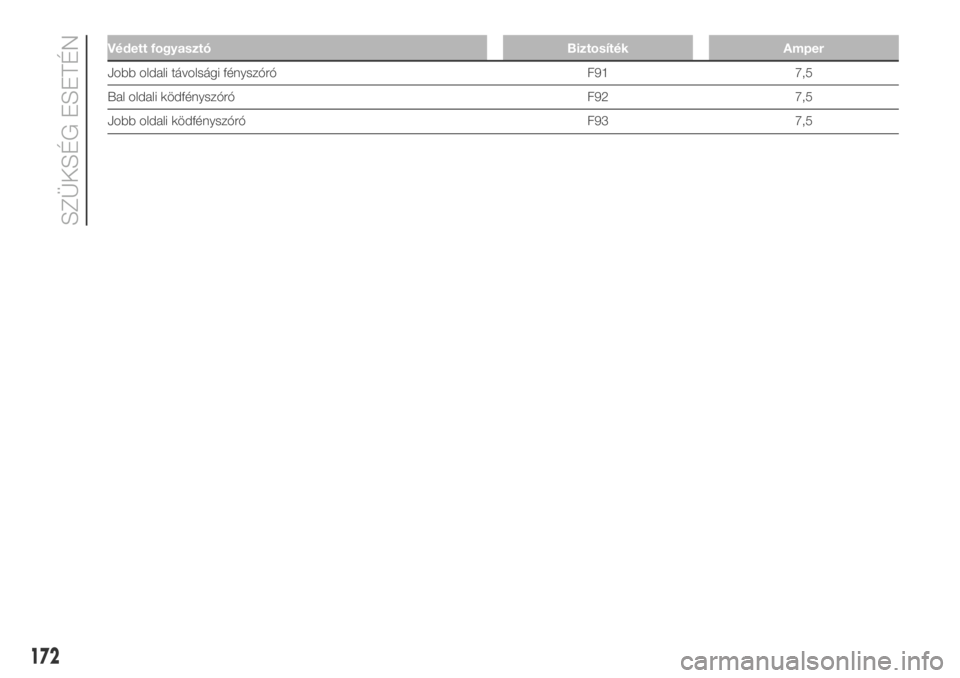

Védett fogyasztó Biztosíték Amper
Jobb oldali távolsági fényszóró F91 7,5
Bal oldali ködfényszóró F92 7,5
Jobb oldali ködfényszóró F93 7,5
172
SZÜKSÉG ESETÉN

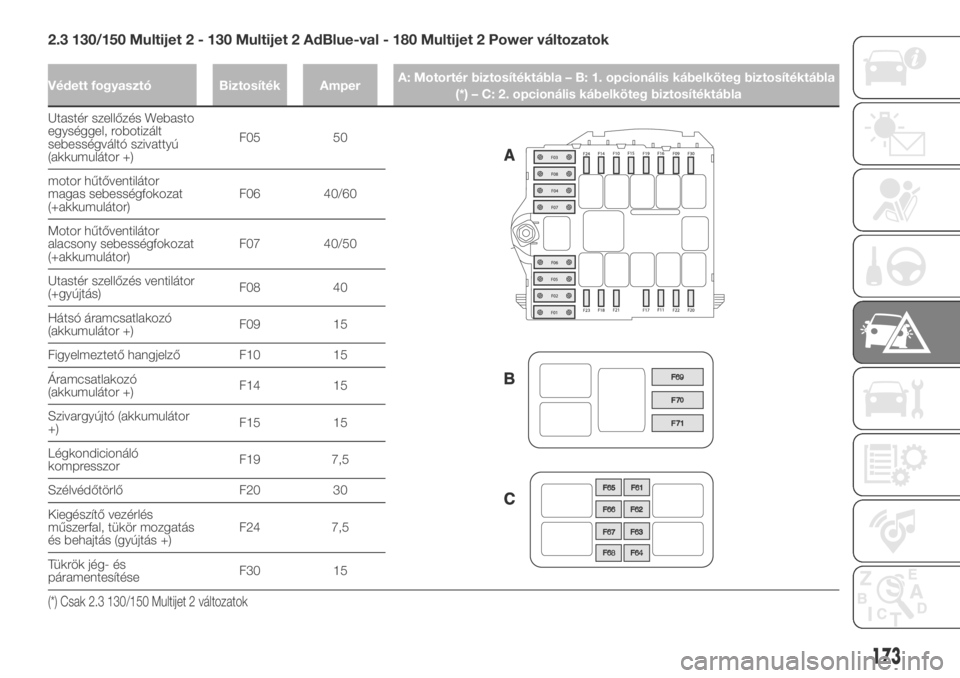

2.3 130/150 Multijet 2 - 130 Multijet 2 AdBlue-val - 180 Multijet 2 Power változatok
Védett fogyasztó Biztosíték AmperA: Motortér biztosítéktábla – B: 1. opcionális kábelköteg biztosítéktábla
(*) – C: 2. opcionális kábelköteg biztosítéktábla
Utastér szellőzés Webasto
egységgel, robotizált
sebességváltó szivattyú
(akkumulátor +)F05 50
motor hűtőventilátor
magas sebességfokozat
(+akkumulátor)F06 40/60
Motor hűtőventilátor
alacsony sebességfokozat
(+akkumulátor)F07 40/50
Utastér szellőzés ventilátor
(+gyújtás)F08 40
Hátsó áramcsatlakozó
(akkumulátor +)F09 15
Figyelmeztető hangjelző F10 15
Áramcsatlakozó
(akkumulátor +)F14 15
Szivargyújtó (akkumulátor
+)F15 15
Légkondicionáló
kompresszorF19 7,5
Szélvédőtörlő F20 30
Kiegészítő vezérlés
műszerfal, tükör mozgatás
és behajtás (gyújtás +)F24 7,5
Tükrök jég- és
páramentesítéseF30 15
(*) Csak 2.3 130/150 Multijet 2 változatok
173

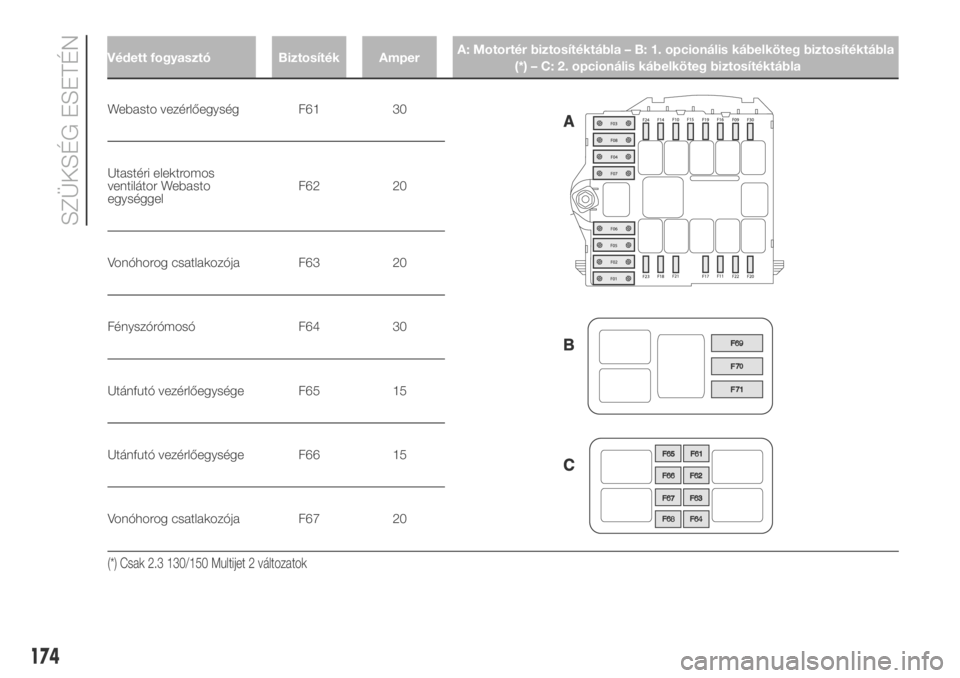

Webasto vezérlőegység F61 30
Utastéri elektromos
ventilátor Webasto
egységgelF62 20
Vonóhorog csatlakozója F63 20
Fényszórómosó F64 30
Utánfutó vezérlőegysége F65 15
Utánfutó vezérlőegysége F66 15
Vonóhorog csatlakozója F67 20
(*) Csak 2.3 130/150 Multijet 2 változatok
174
SZÜKSÉG ESETÉN
Védett fogyasztó Biztosíték AmperA: Motortér biztosítéktábla – B: 1. opcionális kábelköteg biztosítéktábla
(*) – C: 2. opcionális kábelköteg biztosítéktábla

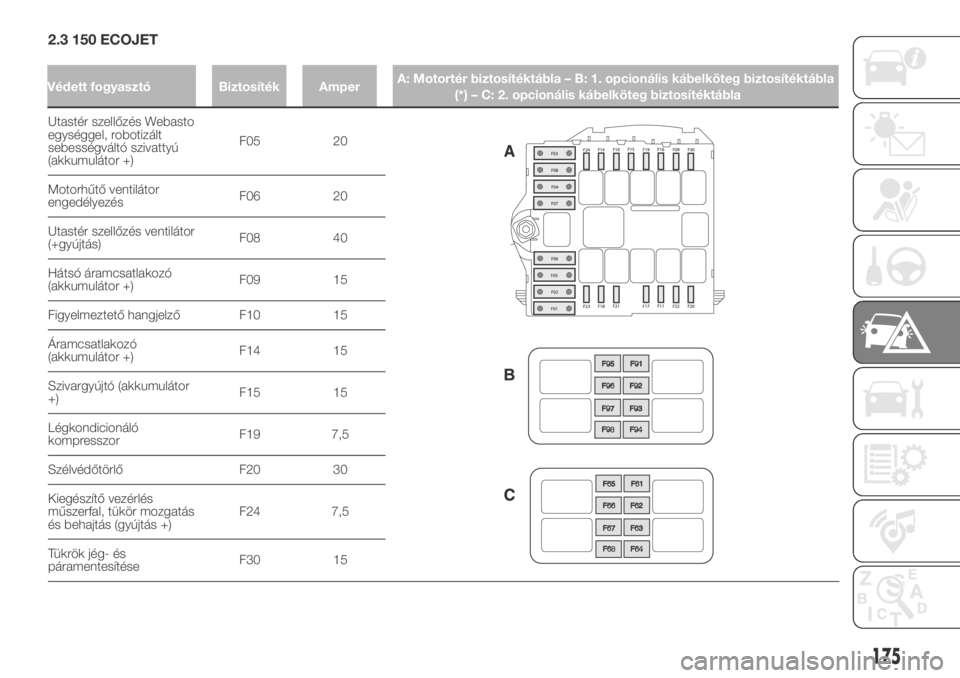

2.3 150 ECOJET
Utastér szellőzés Webasto
egységgel, robotizált
sebességváltó szivattyú
(akkumulátor +)F05 20
Motorhűtő ventilátor
engedélyezésF06 20
Utastér szellőzés ventilátor
(+gyújtás)F08 40
Hátsó áramcsatlakozó
(akkumulátor +)F09 15
Figyelmeztető hangjelző F10 15
Áramcsatlakozó
(akkumulátor +)F14 15
Szivargyújtó (akkumulátor
+)F15 15
Légkondicionáló
kompresszorF19 7,5
Szélvédőtörlő F20 30
Kiegészítő vezérlés
műszerfal, tükör mozgatás
és behajtás (gyújtás +)F24 7,5
Tükrök jég- és
páramentesítéseF30 15
175
Védett fogyasztó Biztosíték AmperA: Motortér biztosítéktábla – B: 1. opcionális kábelköteg biztosítéktábla
(*) – C: 2. opcionális kábelköteg biztosítéktábla

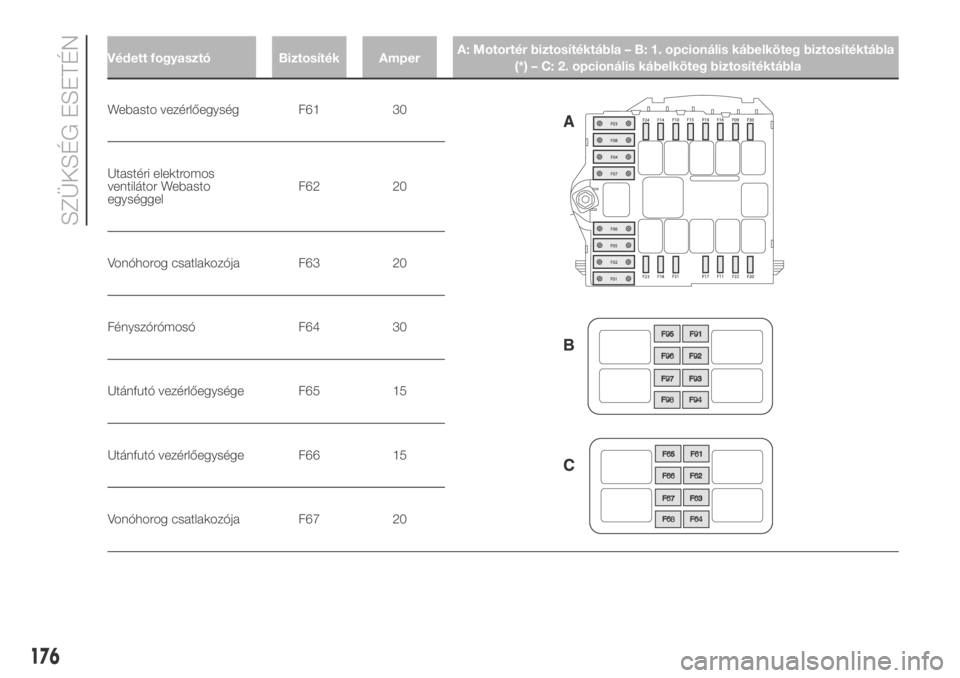

Webasto vezérlőegység F61 30
Utastéri elektromos
ventilátor Webasto
egységgelF62 20
Vonóhorog csatlakozója F63 20
Fényszórómosó F64 30
Utánfutó vezérlőegysége F65 15
Utánfutó vezérlőegysége F66 15
Vonóhorog csatlakozója F67 20
176
SZÜKSÉG ESETÉN
Védett fogyasztó Biztosíték AmperA: Motortér biztosítéktábla – B: 1. opcionális kábelköteg biztosítéktábla
(*) – C: 2. opcionális kábelköteg biztosítéktábla

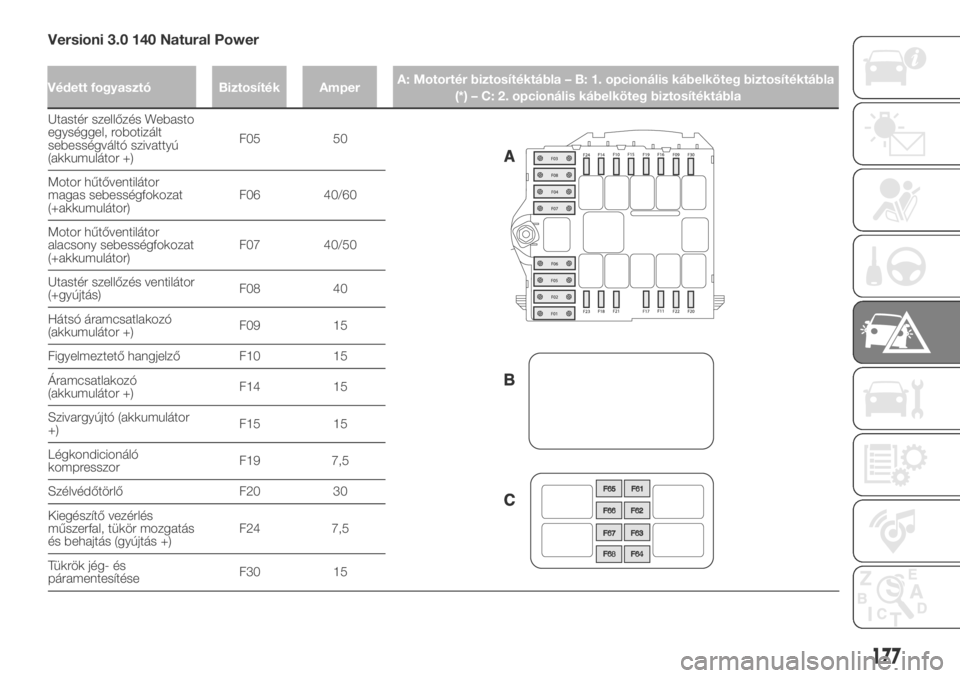

Versioni 3.0 140 Natural Power
Utastér szellőzés Webasto
egységgel, robotizált
sebességváltó szivattyú
(akkumulátor +)F05 50
Motor hűtőventilátor
magas sebességfokozat
(+akkumulátor)F06 40/60
Motor hűtőventilátor
alacsony sebességfokozat
(+akkumulátor)F07 40/50
Utastér szellőzés ventilátor
(+gyújtás)F08 40
Hátsó áramcsatlakozó
(akkumulátor +)F09 15
Figyelmeztető hangjelző F10 15
Áramcsatlakozó
(akkumulátor +)F14 15
Szivargyújtó (akkumulátor
+)F15 15
Légkondicionáló
kompresszorF19 7,5
Szélvédőtörlő F20 30
Kiegészítő vezérlés
műszerfal, tükör mozgatás
és behajtás (gyújtás +)F24 7,5
Tükrök jég- és
páramentesítéseF30 15
177
Védett fogyasztó Biztosíték AmperA: Motortér biztosítéktábla – B: 1. opcionális kábelköteg biztosítéktábla
(*) – C: 2. opcionális kábelköteg biztosítéktábla

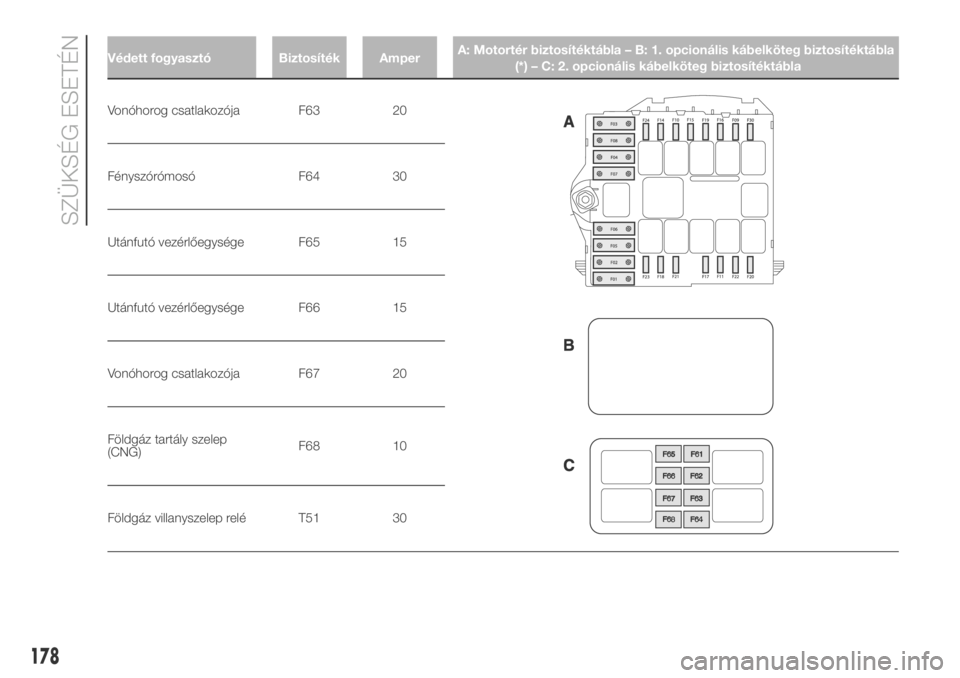

Vonóhorog csatlakozója F63 20
Fényszórómosó F64 30
Utánfutó vezérlőegysége F65 15
Utánfutó vezérlőegysége F66 15
Vonóhorog csatlakozója F67 20
Földgáz tartály szelep
(CNG)F68 10
Földgáz villanyszelep relé T51 30
178
SZÜKSÉG ESETÉN
Védett fogyasztó Biztosíték AmperA: Motortér biztosítéktábla – B: 1. opcionális kábelköteg biztosítéktábla
(*) – C: 2. opcionális kábelköteg biztosítéktábla
