INDICADOR DE NIVEL DE
ACEITE MOTOR
(para versiones/países donde esté
previsto)
El indicador muestra gráficamente el
nivel de aceite del motor.
Girando la llave de contacto a la
posición "MAR", la pantalla fig. 96 - fig.
97 muestra el nivel de aceite mediante
el encendido/apagado de cinco
símbolos.El progresivo apagado parcial de los
símbolos muestra la disminución del
aceite.
Cuando la cantidad de aceite es
adecuada se encienden4ó5
símbolos. Si el quinto símbolo no se
enciende no debe considerarse como
una anomalía sino como falta de aceite
en el cárter.
Cuando el nivel de aceite sea inferior al
valor mínimo previsto la pantalla
muestra el mensaje para el nivel mínimo
de aceite motor e indica la necesidad
de repostar.
ADVERTENCIA Para saber cuánto
aceite motor hay, utilizar siempre la
varilla de control (ver el apartado
"Comprobación de los niveles" en el
capítulo "Mantenimiento y Cuidado").
Después de unos segundos los
símbolos que indican la cantidad de
aceite motor desaparecen y:
si falta poco para la revisión de
mantenimiento programado, se
muestra la distancia que falta y se
enciende el símbolo õ en la pantalla.
Cuando se alcanza el mantenimiento
programado la pantalla visualiza una
advertencia específica.
después, si el plazo previsto para
sustituir el aceite motor está a punto de
cumplirse, se visualiza en la pantalla la
distancia que falta para el próximo
cambio de aceite. Cuando se alcanza
el mantenimiento programado la
pantalla visualiza una advertencia
específica.
BOTONES DE MANDO
Para moverse por la pantalla y
por las opciones hacia arriba
o para incrementar el valor
visualizado.
MODEPulsación corta para acceder al
menú, pasar a la vista siguiente
o confirmar la selección
realizada. Presión larga para
volver a la vista estándar.
Para moverse por la vista y por
las opciones hacia abajo o
para reducir el valor
visualizado.
96 - Versiones con pantalla multifunciónF1A0354
Liv.olio
MAX MIN
97 - Versiones con pantalla multifunción
reconfigurableF1A0355
MODE
98F1A0304
59

NOTA Los botonesy
activan distintas funciones según las
siguientes situaciones:
Regulación de la iluminación
interna del vehículo
- con las luces de posición encendidas
y la vista estándar activa, se puede
ajustar la intensidad luminosa del
habitáculo.
Menú de configuración
- dentro del menú permiten moverse
hacia arriba o hacia abajo;
- durante las operaciones de
configuración permiten aumentar o
reducir.
MENÚ DE
CONFIGURACIÓN
Funciones del menú de
Configuración
El menú de configuración puede
activarse con una presión corta del
botón MODE.
El menú se compone de las siguientes
funciones:
Menú
Iluminación
Corrector de orientación de faros
Bip velocidad
Sensor faros
Luces cornering
Sensor de lluvia
Activación Trip B
Traffic Sign
Ajustar hora
Ajustar fecha
Autoclose
Unidades de medida
Idioma
Volumen avisos
Service
Airbag del pasajero
Luces diurnas
Luces de carretera automáticas
Salir del menú
Con presiones cortas de los botones
oes posible desplazarse
por la lista del menú de configuración.
En este punto, los modos de gestión se
diferencian entre sí en función de la
característica de la opción
seleccionada.
TRIP COMPUTER
EN BREVE
El ordenador de viaje muestra, con la
llave de contacto en posición MAR,
los datos relativos al estado de
funcionamiento del vehículo. Esta
función incorpora dos trips
separados denominados "Trip A" y
"Trip B" que se encargan de
monitorizar por separado el "viaje" del
vehículo. Ambas funciones pueden
ponerse a cero (reset - comienzo de
un nuevo viaje).
El "Trip A" permite visualizar las
siguientes magnitudes:
Temperatura externa
Autonomía
Distancia recorrida A
Consumo medio A
Consumo instantáneo
Velocidad media A
Tiempo de viaje A (tiempo de
conducción)
Reset Trip A
60
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

El "Trip B" de la pantalla multifunción
muestra los siguientes datos:
Distancia recorrida B
Consumo medio B
Velocidad media B
Tiempo de viaje B (tiempo de
conducción).
7)
Salida Trip
La función TRIP se abandona
automáticamente una vez mostrados
todos los valores o manteniendo
pulsado el botón MODE durante más
de 1 segundo.
ADVERTENCIA
7)"Trip B" es una función excluible (ver el
apartado "Habilitación del Trip B"). Las
magnitudes "Autonomía" y "Consumo
instantáneo" no pueden ponerse a cero.
61

TESTIGOS Y MENSAJES
El testigo se enciende (donde el cuadro de instrumentos lo permita) junto con un mensaje específico o una señal acústica.
Dichas indicaciones son sintéticas y preventivas y no deben considerarse exhaustivas o alternativas a lo especificado en este
Manual de Empleo y Cuidado, del que se recomienda siempre una atenta lectura. En caso de aviso de avería, tomar siempre
como referencia lo indicado en este capítulo.
ADVERTENCIA Las señalizaciones de avería que se muestran en la pantalla están divididas en dos categorías: anomalías
graves y anomalías leves. Las anomalías graves se muestran en un "ciclo" de señalizaciones que se repite durante un tiempo
prolongado. Las anomalías leves se visualizan en un "ciclo" de señalizaciones durante un tiempo más limitado. El ciclo de
visualización de las dos categorías se puede interrumpir. El testigo del cuadro de instrumentos permanece encendido hasta
que se elimine la causa del funcionamiento incorrecto.
Testigos en el cuadro
Qué significa Qué hacer

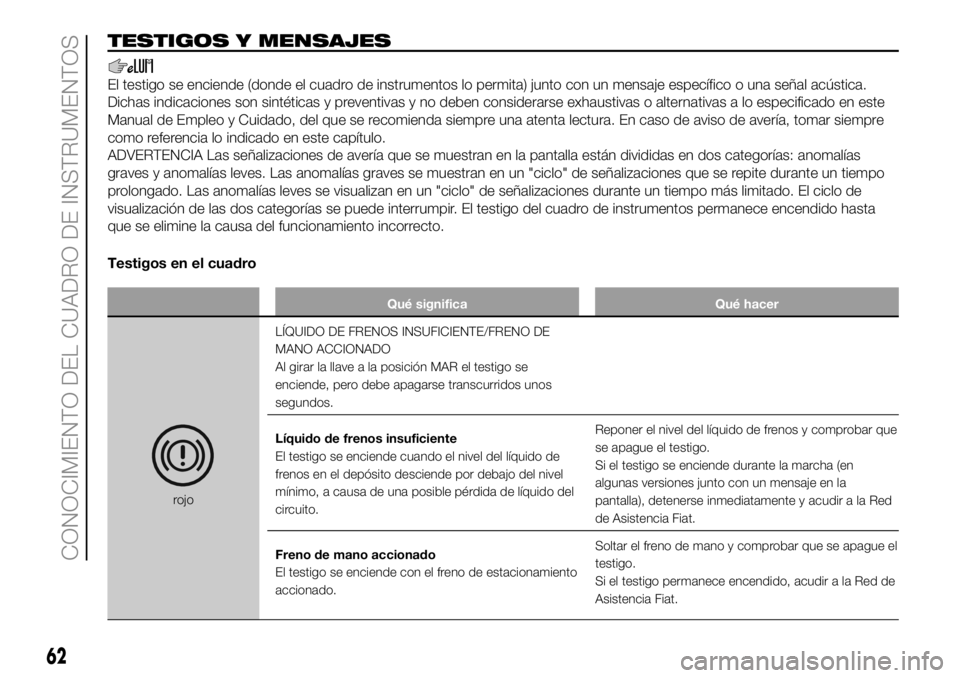

rojoLÍQUIDO DE FRENOS INSUFICIENTE/FRENO DE
MANO ACCIONADO
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
Líquido de frenos insuficiente
El testigo se enciende cuando el nivel del líquido de
frenos en el depósito desciende por debajo del nivel
mínimo, a causa de una posible pérdida de líquido del
circuito.Reponer el nivel del líquido de frenos y comprobar que
se apague el testigo.
Si el testigo se enciende durante la marcha (en
algunas versiones junto con un mensaje en la
pantalla), detenerse inmediatamente y acudir a la Red
de Asistencia Fiat.
Freno de mano accionado
El testigo se enciende con el freno de estacionamiento
accionado.Soltar el freno de mano y comprobar que se apague el
testigo.
Si el testigo permanece encendido, acudir a la Red de
Asistencia Fiat.
62
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Qué significa Qué hacer
rojo
ámbar
ámbarAVERÍA EBD
El encendido simultáneo de los testigos
(rojo),
(ámbar) y(ámbar) (en versiones/países donde
esté previsto) con el motor encendido indica una
anomalía en el sistema EBD o bien que el sistema no
está disponible. En este caso, con frenadas bruscas
se puede producir un bloqueo precoz de las ruedas
traseras, con posibilidad de derrape.
En la pantalla se muestra un mensaje específico.Conduciendo con extrema cautela, acudir
inmediatamente a un taller de la Red de Asistencia Fiat
para que comprueben el sistema.
rojoAVERÍA AIRBAGS
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende de forma permanente para
indicar una anomalía en el sistema de airbags.
En algunas versiones la pantalla visualiza un mensaje
específico.
44) 45)
63

Qué significa Qué hacer

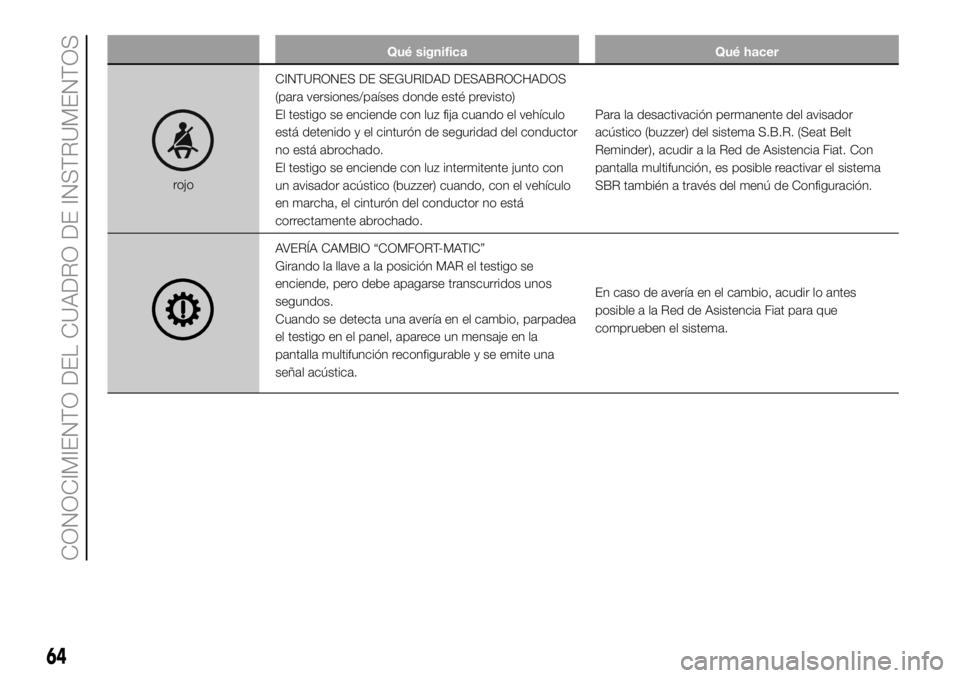

rojoCINTURONES DE SEGURIDAD DESABROCHADOS
(para versiones/países donde esté previsto)
El testigo se enciende con luz fija cuando el vehículo
está detenido y el cinturón de seguridad del conductor
no está abrochado.
El testigo se enciende con luz intermitente junto con
un avisador acústico (buzzer) cuando, con el vehículo
en marcha, el cinturón del conductor no está
correctamente abrochado.Para la desactivación permanente del avisador
acústico (buzzer) del sistema S.B.R. (Seat Belt
Reminder), acudir a la Red de Asistencia Fiat. Con
pantalla multifunción, es posible reactivar el sistema
SBR también a través del menú de Configuración.
AVERÍA CAMBIO “COMFORT-MATIC”
Girando la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
Cuando se detecta una avería en el cambio, parpadea
el testigo en el panel, aparece un mensaje en la
pantalla multifunción reconfigurable y se emite una
señal acústica.En caso de avería en el cambio, acudir lo antes
posible a la Red de Asistencia Fiat para que
comprueben el sistema.
64
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Qué significa Qué hacer
TEMPERATURA EXCESIVA LÍQUIDO DE
REFRIGERACIÓN MOTOR
Girando la llave a la posición MAR, el testigo se
enciende, pero debe apagarse transcurridos unos
segundos. El testigo se enciende cuando el motor se
sobrecalienta.
En la pantalla se muestra un mensaje específico.En caso de marcha normal: detener el vehículo,
apagar el motor y comprobar que el nivel de agua del
depósito no se encuentre por debajo de la referencia
MÍN. En tal caso, esperar a que el motor se enfríe;
luego abrir lentamente y con cuidado el tapón y llenar
con líquido de refrigeración asegurándose de que se
encuentre entre las marcas MÍN. y MÁX. indicadas en
el depósito. Asimismo, comprobar visualmente que no
haya pérdidas de líquido. Si al volver a arrancar el
testigo se enciende de nuevo, acudir a la Red de
Asistencia Fiat.
En caso de uso forzado del vehículo (por ejemplo, en
condiciones de conducción más exigentes): aflojar la
marcha y, si el testigo continúa encendido, detener el
vehículo. Esperar unos2ó3minutos manteniendo el
motor en marcha y ligeramente acelerado para
favorecer la circulación del líquido de refrigeración y, a
continuación, apagar el motor. Comprobar que el nivel
del líquido sea correcto, como se ha descrito
anteriormente.
ADVERTENCIA Después de un recorrido difícil, se
recomienda mantener el motor en marcha y
ligeramente acelerado durante unos minutos antes de
pararlo.
rojoINSUFICIENTE RECARGA BATERÍA
Girando la llave de contacto a la posición MAR el
testigo se enciende, pero debe apagarse en cuanto el
motor se ponga en marcha (con el motor al ralentí se
admite un breve retraso en el apagado).Si el testigo permanece encendido, acudir
inmediatamente a un taller de la Red de Asistencia
Fiat.
65

Qué significa Qué hacer

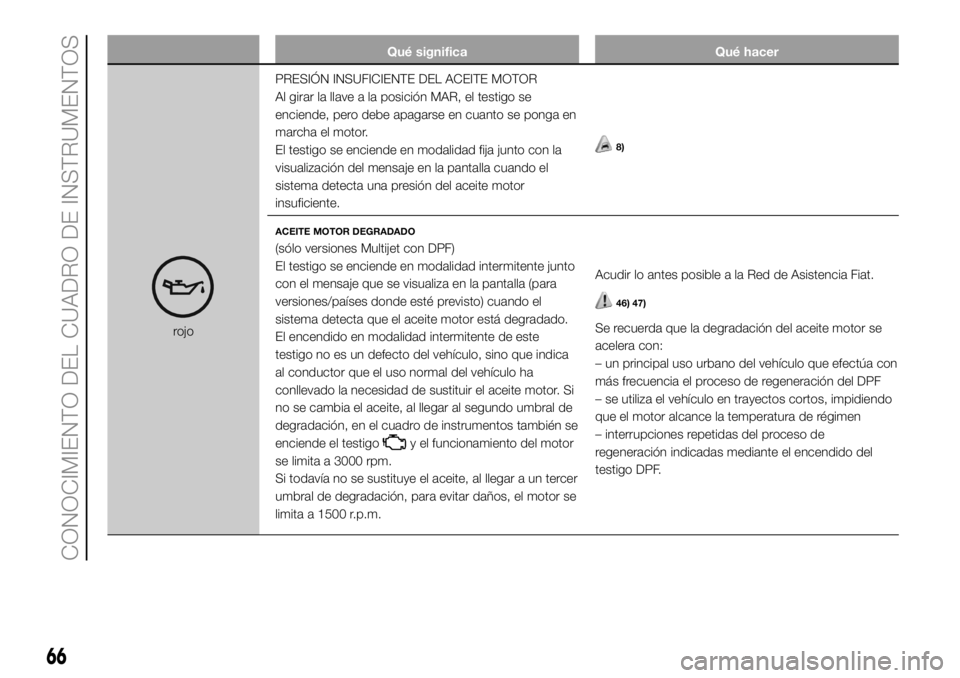

rojoPRESIÓN INSUFICIENTE DEL ACEITE MOTOR
Al girar la llave a la posición MAR, el testigo se
enciende, pero debe apagarse en cuanto se ponga en
marcha el motor.
El testigo se enciende en modalidad fija junto con la
visualización del mensaje en la pantalla cuando el
sistema detecta una presión del aceite motor
insuficiente.
8)
ACEITE MOTOR DEGRADADO
(sólo versiones Multijet con DPF)
El testigo se enciende en modalidad intermitente junto
con el mensaje que se visualiza en la pantalla (para
versiones/países donde esté previsto) cuando el
sistema detecta que el aceite motor está degradado.
El encendido en modalidad intermitente de este
testigo no es un defecto del vehículo, sino que indica
al conductor que el uso normal del vehículo ha
conllevado la necesidad de sustituir el aceite motor. Si
no se cambia el aceite, al llegar al segundo umbral de
degradación, en el cuadro de instrumentos también se
enciende el testigo
y el funcionamiento del motor
se limita a 3000 rpm.
Si todavía no se sustituye el aceite, al llegar a un tercer
umbral de degradación, para evitar daños, el motor se
limita a 1500 r.p.m.Acudir lo antes posible a la Red de Asistencia Fiat.
46) 47)
Se recuerda que la degradación del aceite motor se
acelera con:
– un principal uso urbano del vehículo que efectúa con
más frecuencia el proceso de regeneración del DPF
– se utiliza el vehículo en trayectos cortos, impidiendo
que el motor alcance la temperatura de régimen
– interrupciones repetidas del proceso de
regeneración indicadas mediante el encendido del
testigo DPF.
66
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

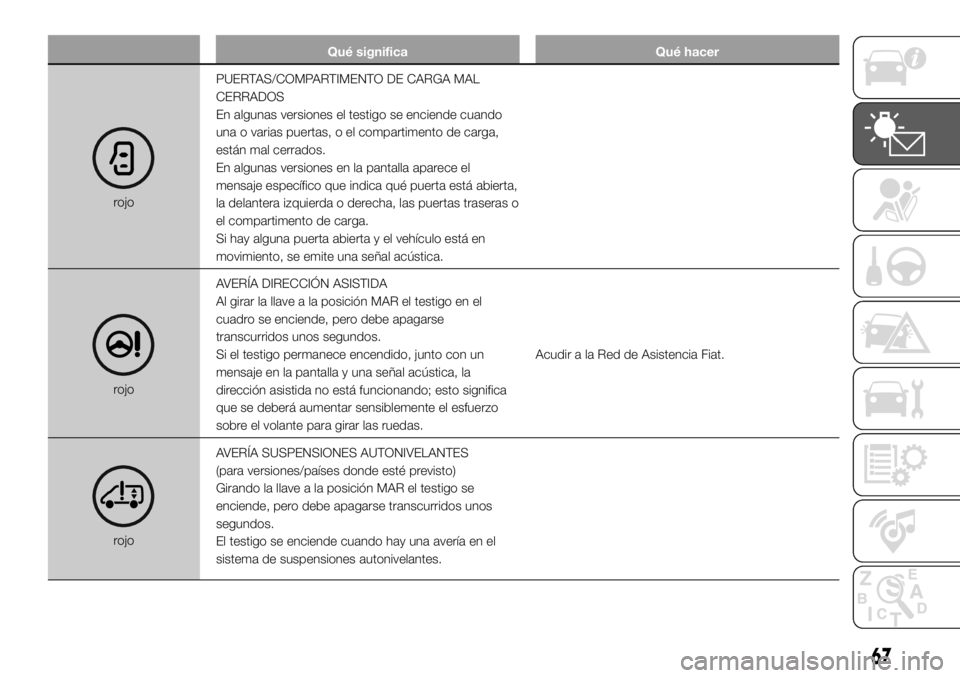

Qué significa Qué hacer
rojoPUERTAS/COMPARTIMENTO DE CARGA MAL
CERRADOS
En algunas versiones el testigo se enciende cuando
una o varias puertas, o el compartimento de carga,
están mal cerrados.
En algunas versiones en la pantalla aparece el
mensaje específico que indica qué puerta está abierta,
la delantera izquierda o derecha, las puertas traseras o
el compartimento de carga.
Si hay alguna puerta abierta y el vehículo está en
movimiento, se emite una señal acústica.
rojoAVERÍA DIRECCIÓN ASISTIDA
Al girar la llave a la posición MAR el testigo en el
cuadro se enciende, pero debe apagarse
transcurridos unos segundos.
Si el testigo permanece encendido, junto con un
mensaje en la pantalla y una señal acústica, la
dirección asistida no está funcionando; esto significa
que se deberá aumentar sensiblemente el esfuerzo
sobre el volante para girar las ruedas.Acudir a la Red de Asistencia Fiat.
rojoAVERÍA SUSPENSIONES AUTONIVELANTES
(para versiones/países donde esté previsto)
Girando la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende cuando hay una avería en el
sistema de suspensiones autonivelantes.
67

ADVERTENCIA
44)Si el testigono se enciende al girar la llave a MAR o si permanece encendido durante la marcha (junto con el mensaje que se muestra
en la pantalla) es posible que haya una anomalía en los sistemas de sujeción; en ese caso, los airbags o los pretensores podrían no
activarse en caso de accidente o, en un número más limitado de casos, activarse incorrectamente. Antes de continuar la marcha, acudir a
un taller de la Red de Asistencia Fiat para que comprueben el sistema inmediatamente.
45)La avería del testigo
se indica mediante el encendido en modo intermitente del testigoo bien, según las versiones, el encendido en
modo fijo del iconoen la pantalla. En este caso, el testigopodría no indicar anomalías en los sistemas de sujeción. Antes de
continuar la marcha, acudir a un taller de la Red de Asistencia Fiat para que comprueben el sistema inmediatamente.
46)Si se enciende el testigo
, se debe cambiar el aceite del motor lo antes posible, sin superar los 500 km a partir del primer encendido
del testigo. El incumplimiento de la información mencionada podría causar graves daños al motor y el vencimiento de la garantía. Se recuerda
que el encendido de este testigo no está sujeto a la cantidad de aceite presente en el motor; por lo tanto, si se enciende en modo
intermitente no se debe añadir más aceite al motor.
47)Si el testigo
parpadea durante la marcha, acudir a la Red de Asistencia Fiat.
ADVERTENCIA
8)Si el testigose enciende durante la marcha, apagar inmediatamente el motor y llamar a la Red de Asistencia Fiat.
68
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
