Page 11 of 320
ATTENTION
1)Les chocs violents peuvent
endommager les éléments électroniques
contenus dans la clé. Afin de garantir le
parfait fonctionnement des dispositifs
électroniques que contient la clé, ne pas
exposer cette dernière aux rayons du
soleil.

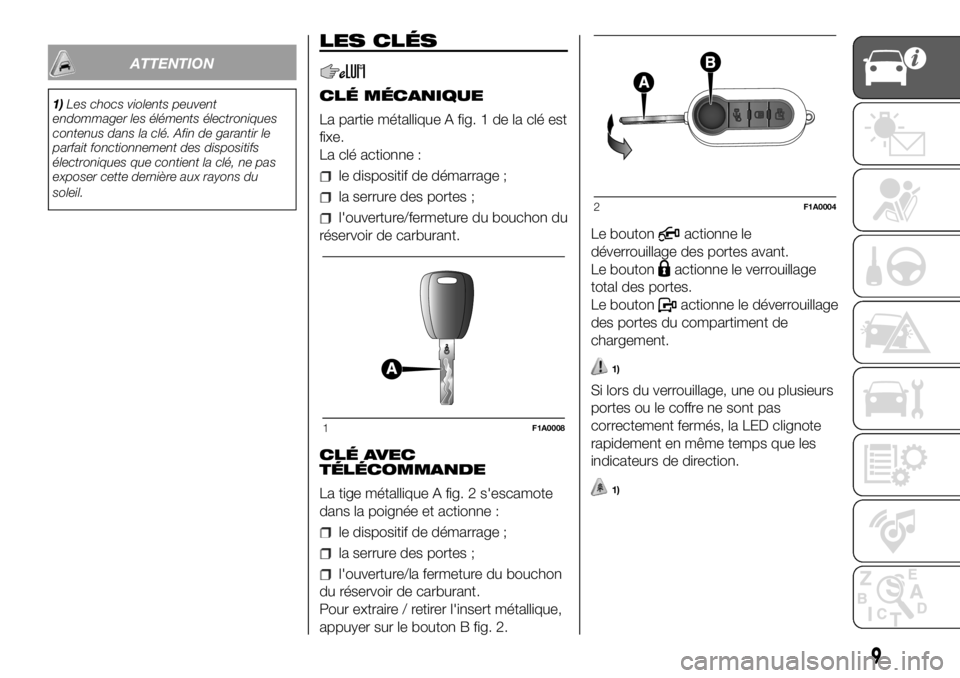

LES CLÉS
CLÉ MÉCANIQUE
La partie métallique A fig. 1 de la clé est
fixe.
La clé actionne :
le dispositif de démarrage ;
la serrure des portes ;
l'ouverture/fermeture du bouchon du
réservoir de carburant.
CLÉ AVEC
TÉLÉCOMMANDE
La tige métallique A fig. 2 s'escamote
dans la poignée et actionne :
le dispositif de démarrage ;
la serrure des portes ;
l'ouverture/la fermeture du bouchon
du réservoir de carburant.
Pour extraire / retirer l'insert métallique,
appuyer sur le bouton B fig. 2.Le bouton
actionne le
déverrouillage des portes avant.
Le bouton
actionne le verrouillage
total des portes.
Le bouton
actionne le déverrouillage
des portes du compartiment de
chargement.
1)
Si lors du verrouillage, une ou plusieurs
portes ou le coffre ne sont pas
correctement fermés, la LED clignote
rapidement en même temps que les
indicateurs de direction.
1)
1F1A0008
2F1A0004
9
Page 12 of 320
ATTENTION
1)Appuyer sur le bouton B uniquement
lorsque la clé est éloignée du corps, et
notamment des yeux et d'objets pouvant
être endommagés (vêtements, par
exemple). Ne pas laisser la clé sans
surveillance pour éviter toute manipulation
intempestive, spécialement par des
enfants qui en la manipulant pourraient
appuyer sur le bouton.
ATTENTION
1)Les piles usées sont nocives pour
l'environnement. Elles doivent être jetées
dans des récipients expressément prévus,
comme le prescrivent les normes en
vigueur ou bien elles peuvent être remises
au Réseau Après-vente Fiat, qui se
chargera de l'élimination.
DÉMARREUR
La clé peut tourner dans 3 positions
différentes fig. 3 :
STOP : moteur éteint, clé extraite,
direction verrouillée. Certains dispositifs
électriques (par ex. autoradio, fermeture
centralisée...) sont activables ;
MAR : position de marche. Tous les
dispositifs électriques sont activables ;
AVV : démarrage du moteur
(position instable).
Le démarreur est pourvu d'un système
électronique de sécurité qui oblige,
en cas de ratés au démarrage, à
ramener la clé dans la position STOP
avant de répéter la manœuvre de
démarrage.
2) 3) 4) 5)
VERROUILLAGE DE LA
DIRECTION
Activation
Le dispositif en position STOP, extraire
la clé et tourner le volant jusqu'à ce
qu'il se bloque.
Désactivation
Tourner légèrement le volant tandis que
l'on tourne la clé sur MAR.
ATTENTION
2)En cas de violation du démarreur (par
ex., lors d'une tentative de vol), faire
contrôler son fonctionnement auprès du
Réseau Après-vente Fiat avant de
reprendre la route.
3)Quand on quitte le véhicule, extraire
systématiquement la clé afin d'éviter que
quelqu'un n'actionne par inadvertance
les commandes. Ne pas oublier de serrer
le frein à main. Si le véhicule est garé en
côte, engager la première vitesse. S'il est
garé en descente, engager la marche
arrière. Ne jamais laisser d'enfants dans un
véhicule sans surveillance.
4)Ne jamais extraire la clé lorsque le
véhicule roule. Le volant se bloquerait
automatiquement au premier braquage.
Ceci est toujours valable, même en cas de
véhicule remorqué.
3F1A0009
10
CONNAISSANCE DU VÉHICULE
Page 13 of 320
5)Toute opération en après-vente
nécessitant une intervention sur la direction
ou la colonne de direction (ex. montage
de dispositifs antivol) est absolument
interdite. Cela pourrait provoquer, en plus
d'une détérioration des performances
du système et une annulation de la
garantie, de graves problèmes de sécurité,
ainsi que la non-conformité d'homologation
du véhicule.ALARME
ÉLECTRONIQUE
(pour versions/marchés qui le prévoient)
L'alarme, prévue en plus de toutes les
fonctions de la télécommande déjà
décrites précédemment, est
commandée par le récepteur situé sous
la planche de bord à proximité de la
centrale des fusibles.
Activation
Une fois les portes et le coffre fermés,
la clé de contact tournée sur la position
STOP ou bien extraite, diriger la clé
avec télécommande en direction du
véhicule, appuyer, puis relâcher le
bouton de « verrouillage ».
À l'exception de quelques marchés, le
déclenchement de l’alarme émet un
signal sonore ("BIP") et active le
verrouillage des portes.
L'activation de l'alarme est précédée
par une phase d'autodiagnostic : si une
anomalie est détectée, le système
émet un nouveau signal sonore.
Dans ce cas, désactiver l'alarme en
appuyant sur le bouton « déverrouillage
des portes/du compartiment de
chargement », vérifier que les portes et
le capot moteur sont bien fermés et
réactiver l'alarme en appuyant sur
le bouton « verrouillage ».Dans le cas contraire, la porte et le
capot mal fermés seront exclus du
contrôle de l'alarme.
Si l'alarme émet un signal sonore alors
que les portes et le capot moteur
sont correctement fermés, cela signifie
qu'une anomalie a été détectée dans
le fonctionnement du système.
S'adresser dans ce cas au Réseau
Après-vente Fiat.
ATTENTION Quand on actionne la
fermeture centralisée avec la pièce
métallique de la clé, l'alarme ne s'active
pas.
ATTENTION L’alarme est conforme aux
normes des différents pays.
Désactivation
Appuyer sur le bouton « déverrouillage
des portes/du compartiment de
chargement » de la clé avec
télécommande.
Les actions suivantes sont alors
effectuées (à l'exception de quelques
marchés) :
deux clignotements courts des
clignotants ;
deux signaux sonores courts
(« BIPS ») ;
déverrouillage des portes.
11
Page 14 of 320
ATTENTION Quand on actionne
l'ouverture centralisée avec la pièce
métallique de la clé, l'alarme ne se
désactive pas.
Neutralisation
Pour désactiver complètement l'alarme
(par exemple lorsque le véhicule n'est
pas utilisé pendant longtemps), fermer
simplement le véhicule en tournant la
pièce métallique de la clé avec la
télécommande dans la serrure.
ATTENTION Si les piles de la clé avec
télécommande sont déchargées ou
bien en cas de panne du système, pour
désactiver l'alarme, introduire la clé
dans le dispositif de démarrage et la
tourner en position MAR.PORTES
VERROUILLAGE/
DÉVERROUILLAGE
CENTRALISÉ DES
PORTES
Verrouillage des portes de
l'extérieur
Une fois les portes fermées, appuyer
sur le bouton
de la télécommande
fig. 4 - fig. 5 ou bien insérer et tourner
dans le sens des aiguilles d’une montre
la pièce métallique A dans la serrure
de la porte côté conducteur. Le
verrouillage des portes est activé
uniquement si toutes les portes sont
fermées.
Pour extraire l'insert métallique,
appuyer sur le bouton B.
Si une ou plusieurs portes sont
ouvertes, suite à une pression sur le
bouton
de la télécommande, les
indicateurs de direction et la LED
présente sur le bouton A fig. 7
clignotent rapidement pendant environ
3 secondes. Lorsque la fonction est
active, le bouton A fig. 7 reste
désactivé.
En effectuant une double pression
rapide sur le bouton
de la
télécommande, le dispositif dead lock
s’active (voir paragraphe « Dispositif
dead lock »).Déverrouillage des portes de
l'extérieur
Appuyer brièvement sur le bouton
fig. 4 oufig. 5, selon les versions,
pour déverrouiller les portes avant à
distance, obtenir l'éclairage temporisé
des plafonniers d'habitacle et le double
signal lumineux des clignotants.
4F1A0112
5F1A0113
12
CONNAISSANCE DU VÉHICULE
Page 15 of 320
En tournant la partie métallique dans la
serrure de la porte côté conducteur
dans le sens contraire des aiguilles
d'une montre fig.6,ilestpossible de
déverrouiller toutes les portes. Lorsque
la batterie est débranchée, l'accès au
véhicule n'est possible qu'en
déverrouillant la serrure mécanique de
la porte côté conducteur.
Verrouillage/déverrouillage des
portes de l'intérieur
Appuyer sur le bouton A fig. 7 pour
verrouiller les portes, appuyer de
nouveau sur le bouton pour les
déverrouiller. Les actions de
verrouillage/déverrouillage se font de
manière centralisée (AV et AR).Lorsque les portes sont verrouillées, la
LED sur le bouton A est allumée et
une nouvelle pression sur le bouton
provoque le déverrouillage centralisé de
toutes les portes et l'extinction du
témoin.
Lorsque les portes sont déverrouillées,
la LED est éteinte et une nouvelle
pression sur le bouton provoque le
verrouillage centralisé de toutes les
portes. Le verrouillage des portes n'est
activé que si toutes les portes sont
bien fermées.
Lorsque le verrouillage des portes a été
effectué via :
la télécommande
le barillet de la serrure
le déverrouillage à l'aide du bouton A
fig. 7 situé sur la planche de bord
ne sera pas possible.ATTENTION Lorsque la fermeture
centralisée est active, en tirant le levier
d'ouverture d'une des portes avant,
on désactive la fermeture centralisée de
toutes les portes. Quand on tire le
levier interne d'ouverture d'une des
portes arrière, on déverrouille
individuellement la porte concernée.
En l'absence d'alimentation électrique
(fusible grillé, batterie déconnectée,
etc.), il est néanmoins possible de
verrouiller les portes manuellement.
Quand le véhicule roule, après avoir
dépassé la vitesse de 20 km/h, toutes
les portes sont verrouillées de manière
centralisée si la fonction activable a
été sélectionnée via le menu de
configuration (voir le paragraphe «
Écran multifonction » dans ce chapitre).
VERROUILLAGE /
DÉVERROUILLAGE DU
COMPARTIMENT DE
CHARGEMENT
L’activation du verrouillage est signalée
par la LED présente sur le bouton.
La LED s'allume dans les cas suivants :
après toute commande de
verrouillage transmise par la touche D
fig. 8 ou par la touche
située sur
la planche de bord ;
à l'activation du combiné de bord ;
à l'ouverture de l'une des portes
avant ;
6F1A0114
7F1A0303
13
Page 16 of 320
au verrouillage des portes à 20 km/h
(en cas d'activation via le menu).
L'extinction se produit à l'ouverture
d'une des portes du compartiment de
chargement ou lors de la demande
de déverrouillage des portes
(compartiment de chargement ou
centralisé) ou lors de la demande de
déverrouillage transmise par la
télécommande/le barillet des portes.
DISPOSITIF DEAD LOCK
(pour versions/marchés qui le prévoient)
Il s'agit d'un dispositif de sécurité qui
empêche le fonctionnement des
poignées internes :
bouton A fig. 7 de verrouillage/
déverrouillage
en empêchant ainsi l'ouverture des
portes depuis l'intérieur de l'habitacle
face à une tentative d'effraction (bris
d'une vitre, par exemple).On peut donc affirmer que le dispositif
dead-lock représente la meilleure
protection possible contre les tentatives
d'effraction. Par conséquent, nous
recommandons son utilisation à chaque
fois qu'on doit laisser le véhicule garé.
6)
Enclenchement du dispositif
Le dispositif s'enclenche
automatiquement sur toutes les portes
en effectuant une double pression
rapide sur le bouton
sur la clé avec
télécommande fig. 4.
L'enclenchement du dispositif est
signalé par 3 clignotements des
indicateurs de direction et par
le clignotement de la LED sur le bouton
A fig. 7 situé parmi les commandes
de la planche de bord.
Le dispositif ne s'enclenche pas si une
ou plusieurs portes ne sont pas
correctement fermées : ceci empêche
que quelqu'un puisse rentrer dans le
véhicule par la porte ouverte et, en
la refermant, risque de rester enfermé à
l'intérieur de l'habitacle.
Désactivation du dispositif
Le dispositif se désactive
automatiquement sur toutes les portes
dans les cas suivants :
en tournant la clé mécanique de
contact en position d'ouverture dans la
porte conducteur ;
lorsqu'on déverrouille les portes
avec la télécommande ;
en tournant la clé de contact sur
MAR.
PORTE LATÉRALE
COULISSANTE
7) 9)
Pour ouvrir la porte latérale coulissante,
soulever la poignée A fig. 9 et
accompagner la porte dans le sens de
l'ouverture.
La porte latérale coulissante est
équipée d'une butée qui l'arrête en fin
de course d'ouverture.
Pour la fermer, actionner la poignée A
extérieure (ou intérieure
correspondante) et la pousser en
position de fermeture.
8F1A0116
9F1A0117
14
CONNAISSANCE DU VÉHICULE
Page 17 of 320
S'assurer dans tous les cas que la
porte est correctement accrochée au
dispositif de maintien d'ouverture totale.
DISPOSITIF DE
SÉCURITÉ DES ENFANTS
(Pour les versions/marchés qui le
prévoient)
Il empêche l'ouverture des portes
latérales coulissantes de l'intérieur.
Le dispositif fig. 10 peut être activé
uniquement lorsque la porte latérale
coulissante est ouverte :
Position 1 – Dispositif activé (porte
verrouillée)
Position 2 – Dispositif désactivé
(porte pouvant s'ouvrir de l'intérieur)
Le dispositif reste enclenché même en
effectuant le déverrouillage électrique
des portières.
8)
PORTE ARRIÈRE À DEUX
BATTANTS
10) 11)
Ouverture manuelle depuis
l'extérieur du premier battant
Tourner la clé dans le sens contraire
des aiguilles d’une montre fig. 6 ou
appuyer sur le bouton
de la
télécommande et actionner la poignée
A fig. 11 dans le sens indiqué par la
flèche.
Ouverture manuelle depuis
l'intérieur du premier battant
(pour versions/marchés qui le prévoient)
Tirer la poignée B fig. 12 dans le sens
indiqué par la flèche.Fermeture manuelle depuis
l'extérieur du premier battant
Tourner la clé dans le sens des aiguilles
d'une montre ou appuyer sur le bouton
de la clé avec la télécommande.
Fermer tout d'abord la porte gauche,
puis la droite.
Ouverture manuelle du deuxième
battant
Tirer la poignée C fig. 13 dans le sens
indiqué par la flèche.
Les portes arrière à deux battants sont
dotées d'un système à ressort qui les
arrête lors de leur ouverture à un angle
d'environ 90 degrés.
Fermeture électrique depuis
l'intérieur
Fermer les deux battants (d'abord le
gauche, puis le droit) arrière et appuyer
sur le bouton D fig. 14 situé sur la
platine des lève-vitres.
10F1A0143
11F1A0120
12F1A0121
15
Page 18 of 320
Il est possible d'augmenter l'angle
d'ouverture des deux battants pour
faciliter les opérations de chargement et
de déchargement. Pour ce faire, il faut
appuyer sur le bouton A fig. 15 ; de
cette façon, on peut ouvrir les battants
à un angle de 180 degrés environ.PLATE-FORME MOBILE
(pour versions/marchés qui le prévoient)
Quand on ouvre la porte latérale des
passagers ou du coffre à bagages, une
plate-forme fig. 16 se déplie pour
faciliter l'accès au véhicule.
12) 13) 14) 15) 16)
2)
PLATE-FORME ARRIÈRE
(pour versions Fourgons transport de
marchandises)
12) 13) 14) 15) 16)
2)
Le véhicule peut être équipé de
plate-forme arrière escamotable A fig.
17 qui sert à faciliter la montée et la
descente du compartiment de
chargement arrière.
Pour ne pas rendre le véhicule trop
encombrant, la plate-forme peut être
escamotée sous le véhicule quand elle
n'est pas utilisée.
L'escamotage de la plate-forme se fait
manuellement aussi bien lors de
l'ouverture que de la fermeture.
13F1A0122
14F1A0123
15F1A0124
16F1A0119
17F1A0410
16
CONNAISSANCE DU VÉHICULE
Page 19 of 320
ATTENTION
6)Lorsqu'on enclenche le dispositif dead
lock, l'ouverture des portes n'est plus
possible depuis l'intérieur du véhicule. Par
conséquent, avant de quitter la voiture, il
convient de vérifier qu'il n'y ait plus
personne à bord. Si la pile de la clé avec
télécommande est épuisée, le dispositif ne
peut être désactivé qu'en introduisant la
pièce métallique de la clé dans les barillets
des portes, comme décrit précédemment.
Dans ce cas, le dispositif reste enclenché
uniquement sur les portes arrière.
7)Avant de laisser le véhicule garé avec les
portes coulissantes ouvertes, vérifier
toujours que le blocage soit enclenché.
8)Toujours utiliser ce dispositif lorsque l'on
transporte des enfants.
9)Ne pas conduire le véhicule avec les
portes latérales ouvertes.
10)Le système à ressort a des forces
d'actionnement qui sont étudiées pour le
meilleur confort d’utilisation ; un choc
accidentel ou un vent fort pourraient
débloquer les ressorts et fermer
spontanément les battants de la porte.
11)Avec l'ouverture à 180 degrés, les
portes n'ont aucun système de blocage.
Ne pas utiliser cette ouverture avec le
véhicule en pente ou en cas de vent.
12)Il est interdit de conduire le véhicule
avec le marche-pied en position ouverte.
13)Ne pas utiliser le marche-pied en
position rétractée pour la monté ou
descente du compartiment à bagages.14)S'assurer qu'avant, après et durant
l'utilisation le marche-pied soit
correctement verrouillé dans les dispositifs
de retenue fournis. L'ouverture ou la
fermeture incomplète pourraient provoquer
un mouvement incorrect de celle-ci créant
un risque pour l'utilisateur et pour les
utilisateurs externes.
15)Avant de repartir après un arrêt ou
avant de déplacer le véhicule, s'assurer
que le marche-pied est bien rentré à fond
dans son logement. Comme le mouvement
du marche-pied est asservi à celui de la
porte latérale coulissante, si le marche-pied
n'est pas complètement rentré et que les
portes AR sont mal fermées, le témoin
s'allume sur le combiné de bord.
16)Le marche-pied même si rétracté,
dépasse légèrement du véhicule, donc, s'il
y a des capteurs de stationnement arrière,
le rayon d'action des capteurs est
légèrement réduit.
ATTENTION
2)La présence de la plate-forme peut
réduire les angles d'attaque des rampes,
c'est pourquoi il est conseillé, devant
une rampe très raide, de l'affronter avec
prudence pour éviter d'endommager
la plate-forme.
SIÈGES
17)
3)
Réglage dans le sens longitudinal
Soulever le levier A fig. 18 et pousser le
siège vers l’avant ou vers l’arrière : en
position de conduite, les bras doivent
reposer sur la couronne du volant.
18)
Réglage en hauteur
Pour soulever le siège: en étant
assis, déplacer le levier B fig. 18 (partie
avant du siège) ou le levier C fig. 18
(partie arrière du siège) vers le haut et
basculer le poids du corps sur la partie
du siège qui doit être soulevée.
18F1A0021
17
Page 20 of 320
Pour abaisser le siège: en étant
assis, déplacer le levier B vers le haut
(partie avant du siège) ou le levier C
(partie arrière du siège) et basculer le
poids du corps sur la partie du siège
qui doit être abaissée.
Réglage de l'inclinaison du dossier
Tourner le pommeau D fig. 18.
19)
Réglage lombaire
Pour effectuer le réglage, agir sur la
manette E fig. 19.SIÈGE AMORTI
Il est doté d'une suspension avec des
ressorts mécaniques et un amortisseur
hydraulique, ce qui garantit un
maximum de confort et de sécurité. Le
système d'amortissement permet
également d'absorber parfaitement les
chocs provoqués par les chaussées
en mauvais état.
Pour effectuer les réglages dans le sens
longitudinal, les réglages en hauteur, le
réglage du dossier, le réglage lombaire
et le réglage de l'accoudoir, se reporter
au paragraphe précédent « Sièges ».
Réglage du poids sur l'amortisseur
Au moyen de la manette de réglage
A fig. 20 , il est possible d'ajuster le
réglage en fonction du poids du corps,
dans une plage de 40 kg à 130 kg.SIÈGES AVEC
ACCOUDOIRS
RÉGLABLES
Le siège conducteur peut être équipé
d'un accoudoir relevable et réglable en
hauteur. Pour le réglage, actionner la
molette A fig. 21.
20) 21)
SIÈGE À BASE
PIVOTANTE
(pour versions/marchés qui le prévoient)
Il est possible de le faire pivoter de
180° vers le siège sur le côté opposé.
Pour faire tourner le siège, actionner
la commande A fig. 22. Avant de faire
tourner le siège, il doit être poussé vers
l'avant, avant d'être réglé dans le sens
longitudinal fig. 23.
19F1A0022
20F1A0023
21F1A0024
18
CONNAISSANCE DU VÉHICULE
