Le témoins'allume sur le combiné
de bord.
FEUX DE ROUTE
Avec la bague sur la position
, tirer
le levier vers le volant (2ème position
instable) fig. 52.
Le témoin
s'allume sur le combiné
de bord.
Pour éteindre les feux de route, tirer de
nouveau le levier vers le volant (les
feux de croisement s'allument de
nouveau).APPELS DE PHARES
Tirer le levier vers le volant (1ère
position instable) fig. 53
indépendamment de la position de la
bague. Le témoin
s'allume sur
le combiné de bord.
FEUX DE ROUTE
AUTOMATIQUES
Afin de ne pas éblouir les autres
usagers de la route, les feux de route
se désactivent automatiquement si
on croise un véhicule qui roule dans le
sens opposé ou si on fait la queue
derrière un véhicule qui roule dans le
même sens.
Le système est activé au moyen de la
rubrique du menu et en tournant le
sélecteur en position AUTO
.Lors du premier actionnement des feux
de route, en tirant le levier pour allumer
les feux de route, la fonction s'active
et le témoin
s'allume à l'écran ; si
les feux de route sont effectivement
allumés, l'indicateur bleu correspondant
est également allumé
.
Si le véhicule roule à des vitesses
supérieures à 40 km/h et la fonction est
active, en tirant de nouveau le levier
jusqu'à la position feux de route, la
fonction se désactive.
Si le véhicule roule à des vitesses
inférieures à 15 km/h et la fonction est
active, cette dernière éteint les feux
de route. En tirant de nouveau le levier
jusqu'à la position feux de route, cette
demande est interprétée comme la
nécessité de feux de route fixes ; donc,
le témoin bleu
s'allume sur le
combiné de bord et les feux de route
s'allument en mode fixe jusqu'à ce que
la vitesse ne revienne au-dessus de
40 km/h. Quand la vitesse est de
nouveau supérieure à 40 km/h,
la fonction s'active automatiquement .
Une fois la vitesse de 40 km/h
dépassée de nouveau, la fonction est
automatiquement activée
.
Pendant cette phase, si l'on tire de
nouveau le levier pour demander
l'extinction des feux de route, la
fonction ne s'active pas et les feux de
route s'éteignent.

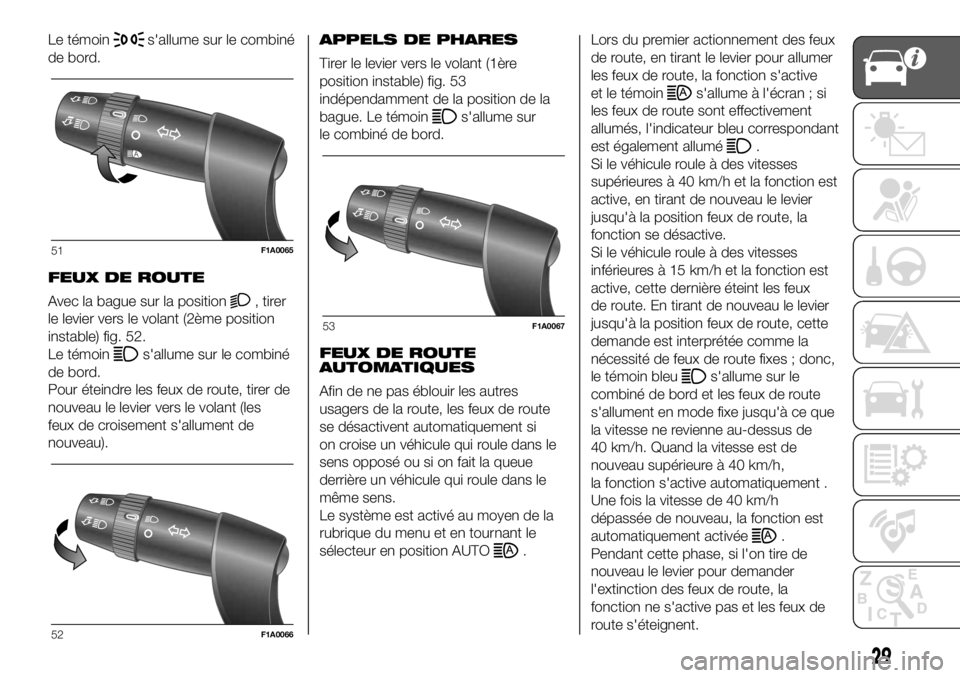

51F1A0065
52F1A0066
53F1A0067
29
Page 32 of 320
Pour désactiver la fonction
automatique, il est possible de tourner
la bague sur
fig. 51.
32) 33)
FEUX DE
STATIONNEMENT
Ils ne s'allument qu'avec la clé de
contact sur STOP ou enlevée, en
situant la bague du levier gauche tout
d'abord en positionOet ensuite en
position
ou.
Le témoin
s'allume sur le combiné
de bord.

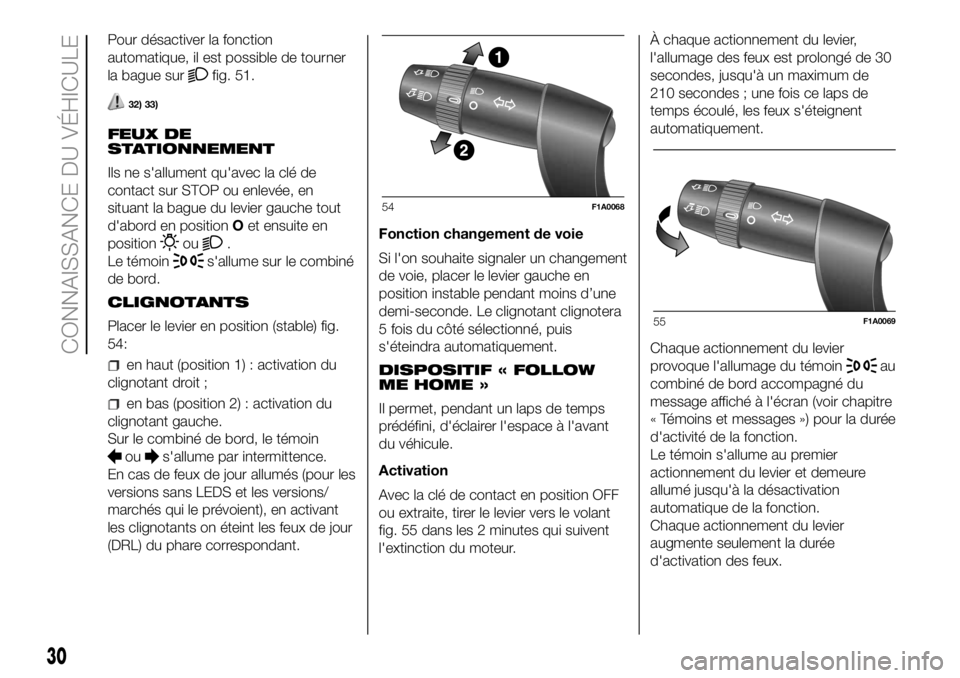

CLIGNOTANTS
Placer le levier en position (stable) fig.
54:
en haut (position 1) : activation du
clignotant droit ;
en bas (position 2) : activation du
clignotant gauche.
Sur le combiné de bord, le témoin
ous'allume par intermittence.
En cas de feux de jour allumés (pour les
versions sans LEDS et les versions/
marchés qui le prévoient), en activant
les clignotants on éteint les feux de jour
(DRL) du phare correspondant.Fonction changement de voie
Si l'on souhaite signaler un changement
de voie, placer le levier gauche en
position instable pendant moins d’une
demi-seconde. Le clignotant clignotera
5 fois du côté sélectionné, puis
s'éteindra automatiquement.
DISPOSITIF « FOLLOW
ME HOME »
Il permet, pendant un laps de temps
prédéfini, d'éclairer l'espace à l'avant
du véhicule.
Activation
Avec la clé de contact en position OFF
ou extraite, tirer le levier vers le volant
fig. 55 dans les 2 minutes qui suivent
l'extinction du moteur.À chaque actionnement du levier,
l'allumage des feux est prolongé de 30
secondes, jusqu'à un maximum de
210 secondes ; une fois ce laps de
temps écoulé, les feux s'éteignent
automatiquement.
Chaque actionnement du levier
provoque l'allumage du témoin
au
combiné de bord accompagné du
message affiché à l'écran (voir chapitre
« Témoins et messages ») pour la durée
d'activité de la fonction.
Le témoin s'allume au premier
actionnement du levier et demeure
allumé jusqu'à la désactivation
automatique de la fonction.
Chaque actionnement du levier
augmente seulement la durée
d'activation des feux.
54F1A0068
55F1A0069
30
CONNAISSANCE DU VÉHICULE
Page 33 of 320
Désactivation
Maintenir le levier tiré vers le volant fig.
55 pendant plus de 2 secondes.
CAPTEUR DE PHARES
AUTOMATIQUES (capteur
de luminosité)
(pour versions/marchés qui le prévoient)
Il détecte les variations de l'intensité
lumineuse extérieure du véhicule en
fonction de la sensibilité à la lumière
programmée : plus la sensibilité est
importante, moins la quantité de
lumière externe nécessaire pour
l'allumage des feux extérieurs est
importante.
La sensibilité du capteur de luminosité
peut être réglée grâce au « Menu de
configuration » de l'écran.
Activation
Tourner le sélecteur sur
fig. 56 : de
cette façon on obtient en même temps
l'allumage automatique des feux de
position et des feux de croisement en
fonction de la lumière extérieure.
Désactivation
Lorsque le capteur commande
l'extinction, les feux de croisement sont
désactivés, puis environ 10 secondes
après, c'est le tour des feux de
position.Le capteur n’est pas en mesure de
détecter la présence de brouillard,
donc, dans de telles conditions, régler
manuellement l’allumage des feux.
ATTENTION
31)Les feux de jour sont une alternative
aux feux de croisement en conduite de
jour, quand ces derniers sont obligatoires
ou quand ils ne sont pas obligatoires
mais simplement autorisés. Les feux de
jour ne remplacent pas les feux de
croisement la nuit ou dans les tunnels.
L’utilisation des feux de jour dépend du
code de la route en vigueur dans le pays
où l'on circule. Se conformer aux normes.32)Le système se base sur une
reconnaissance effectuée par une caméra.
Des conditions environnementales
particulières peuvent influencer
négativement la correcte reconnaissance
des conditions de la circulation. Par
conséquent, le conducteur est toujours
responsable de la correcte utilisation de la
fonction des feux de route, conformément
aux normes en vigueur. Pour désactiver
la fonction automatique, il est possible de
tourner la bague sur
fig. 51.
33)Si la variation de la charge entraîne une
forte inclinaison de la caméra, le système
pourrait ne pas fonctionner
momentanément afin de permettre un

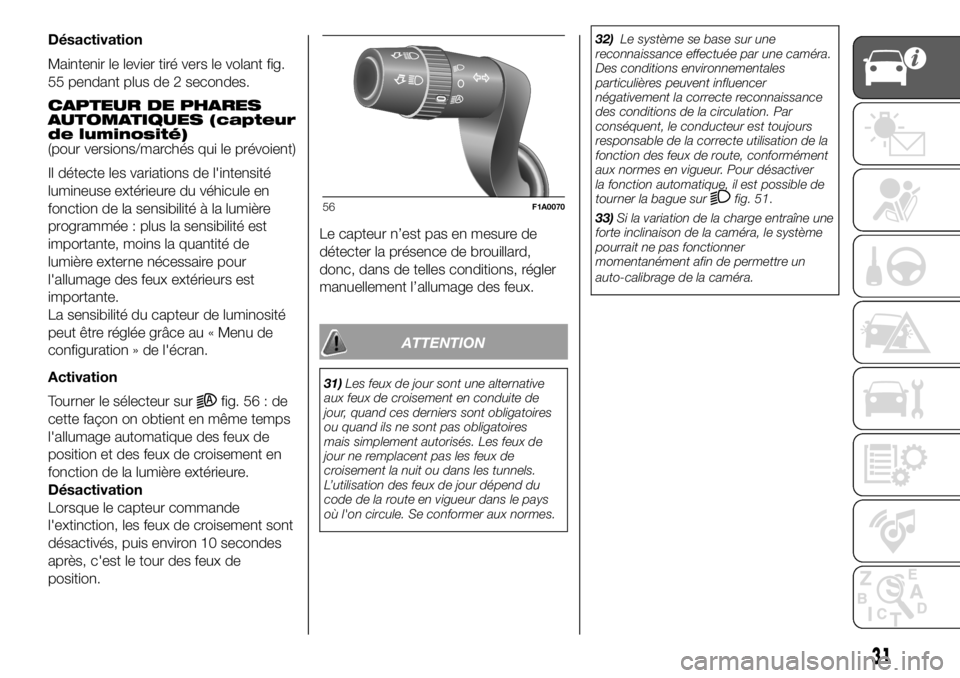

auto-calibrage de la caméra.56F1A0070
31
Page 34 of 320
PHARES
ORIENTATION DU
FAISCEAU LUMINEUX
L'orientation correcte des phares est
très importante pour le confort et la
sécurité du conducteur et des autres
usagers de la route. Pour garantir
les meilleures conditions de visibilité
lorsqu'on roule feux allumés, l'assiette
des phares du véhicule doit être
correcte. Pour le contrôle et le réglage
éventuel, s'adresser au Réseau
Après-vente Fiat.
CORRECTEUR
D'ASSIETTE DES
PHARES
Il fonctionne avec clé de contact sur
MAR et feux de croisement allumés.
Réglage de l'assiette des phares

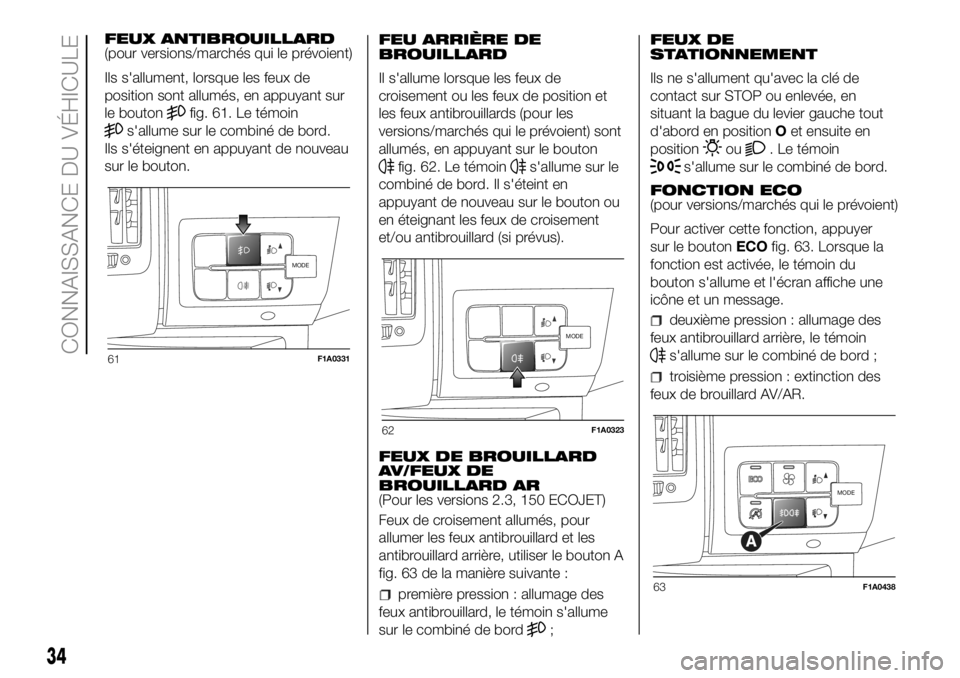

Pour le réglage, agir sur les boutons
ouplacés sur la platine des
commandes fig. 57.
L'écran du combiné de bord indique
visuellement la position correspondante
au réglage.
ATTENTION Régler l'orientation des
faisceaux lumineux en fonction des
variations du poids transporté.ORIENTATION DES FEUX
ANTIBROUILLARD
(pour versions/marchés qui le prévoient)
Pour le contrôle et le réglage éventuel,
s'adresser au Réseau Après-vente Fiat.
RÉGLAGE DES FEUX À
L’ÉTRANGER
Les feux de croisement sont orientés
pour la circulation dans le pays où
le véhicule a été commercialisé. Dans
les pays avec un système de circulation
opposée, pour ne pas éblouir les
véhicules qui viennent en direction
contraire, il faut modifier l’orientation du
faisceau lumineux en appliquant un
film autocollant, expressément étudié.
Ce film fait partie des accessoires
Lineaccessori MOPAR et peut être
commandé auprès du réseau
après-vente Fiat.
PLAFONNIERS
PLAFONNIER AVANT
AVEC ÉCLAIRAGE SPOT

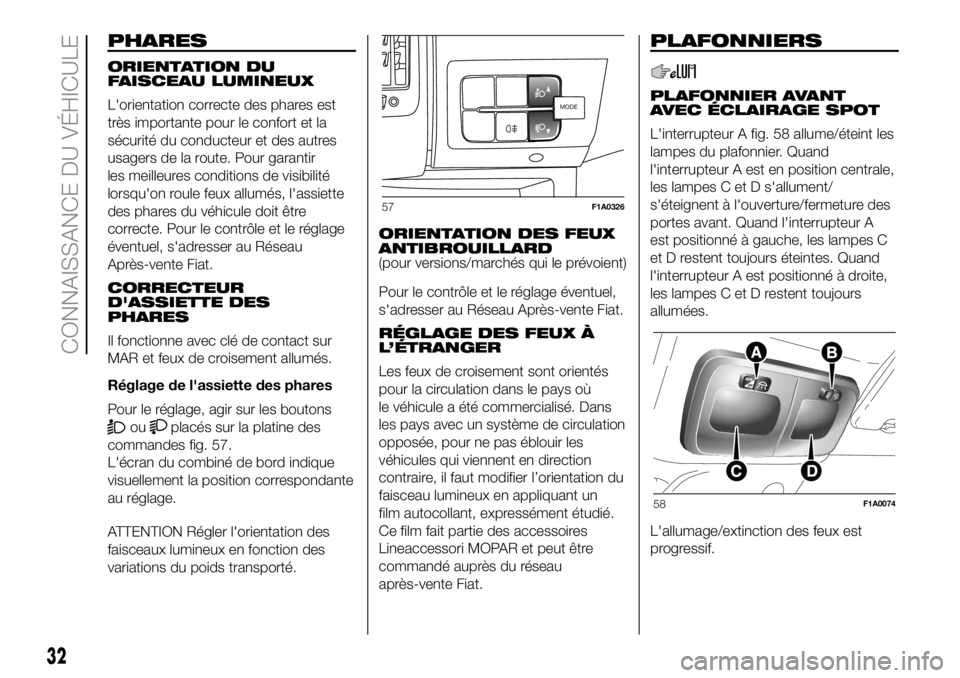

L'interrupteur A fig. 58 allume/éteint les
lampes du plafonnier. Quand
l'interrupteur A est en position centrale,
les lampes C et D s'allument/
s'éteignent à l'ouverture/fermeture des
portes avant. Quand l'interrupteur A
est positionné à gauche, les lampes C
et D restent toujours éteintes. Quand
l'interrupteur A est positionné à droite,
les lampes C et D restent toujours
allumées.
L'allumage/extinction des feux est
progressif.MODEMODE
57F1A0326
58F1A0074
32
CONNAISSANCE DU VÉHICULE
Page 35 of 320
L'interrupteur B fait fonction de spot ;
lorsque le plafonnier est éteint, il allume
individuellement :
la lampe C, s'il est enfoncé à
gauche ;
la lampe D, s'il est enfoncé à droite.
La temporisation se termine
automatiquement quand on verrouille
les portes.
Temporisation des lampes du
plafonnier
Sur certaines versions, pour rendre plus
aisée l’entrée/sortie du véhicule, en
particulier la nuit ou dans des lieux peu
éclairés, 2 logiques de temporisation
sont disponibles.
à l'entrée dans le véhicule ;
à la sortie du véhicule.PLAFONNIER AMOVIBLE
(pour versions/marchés qui le prévoient)
Il fonctionne aussi bien comme lumière
fixe que comme torche électrique
extractible.
Lorsque le plafonnier amovible est
connecté au support fixe fig. 59, la pile
de la torche électrique se recharge
automatiquement.
La recharge du plafonnier, avec le
véhicule à l'arrêt et la clé de contact sur
STOP ou extraite, est limitée à 15
minutes.
COMMANDES
FEUX DE DÉTRESSE
On les allume en appuyant sur
l'interrupteur A fig. 60, quelle que soit la
position de la clé de contact.
Quand le dispositif est activé, les
témoins
ets'allument sur le
combiné de bord. Pour éteindre,
appuyer de nouveau sur l'interrupteur
A.
Freinage d'urgence
(pour versions/marchés qui le prévoient)
En cas de freinage d'urgence, les feux
de détresse s'allument
automatiquement et les témoins
et
s'allument simultanément sur le
combiné de bord. La fonction s'éteint
automatiquement dès lors qu'il ne
s'agit plus d'un freinage d'urgence.
59F1A0077
60F1A0306
33
Page 36 of 320
FEU ARRIÈRE DE
BROUILLARD
Il s'allume lorsque les feux de
croisement ou les feux de position et
les feux antibrouillards (pour les
versions/marchés qui le prévoient) sont
allumés, en appuyant sur le bouton
fig. 62. Le témoins'allume sur le
combiné de bord. Il s'éteint en
appuyant de nouveau sur le bouton ou
en éteignant les feux de croisement
et/ou antibrouillard (si prévus).
FEUX DE BROUILLARD
AV/FEUX DE
BROUILLARD AR
(Pour les versions 2.3, 150 ECOJET)
Feux de croisement allumés, pour
allumer les feux antibrouillard et les
antibrouillard arrière, utiliser le bouton A
fig. 63 de la manière suivante :
première pression : allumage des
feux antibrouillard, le témoin s'allume
sur le combiné de bord
;
deuxième pression : allumage des
feux antibrouillard arrière, le témoin
s'allume sur le combiné de bord ;
troisième pression : extinction des
feux de brouillard AV/AR.FEUX DE
STATIONNEMENT
Ils ne s'allument qu'avec la clé de
contact sur STOP ou enlevée, en
situant la bague du levier gauche tout
d'abord en positionOet ensuite en
position
ou. Le témoin
s'allume sur le combiné de bord.
FONCTION ECO
(pour versions/marchés qui le prévoient)
Pour activer cette fonction, appuyer
sur le boutonECOfig. 63. Lorsque la
fonction est activée, le témoin du
bouton s'allume et l'écran affiche une
icône et un message.
MODE
62F1A0323
MODE
63F1A0438
34
CONNAISSANCE DU VÉHICULE
FEUX ANTIBROUILLARD
(pour versions/marchés qui le prévoient)
Ils s'allument, lorsque les feux de
position sont allumés, en appuyant sur
le bouton
fig. 61. Le témoin
s'allume sur le combiné de bord.
Ils s'éteignent en appuyant de nouveau
sur le bouton.
MODE
61F1A0331
Page 37 of 320
LUNETTE AR
DÉGIVRANTE
(pour versions/marchés qui le prévoient)
On l'active en appuyant sur le bouton
A fig. 64. Quand la lunette dégivrante
est activée, une temporisation se
déclenche qui désactive
automatiquement le dispositif au bout
d'environ 20 minutes.FONCTION
DÉBRANCHEMENT
BATTERIE
(SECTIONNEUR)
(pour versions/marchés qui le prévoient)
La fonction de débranchement de la
batterie est autorisée lorsque la clé de
contact est tournée sur BATT, comme
d'après la plaquette spécifique située
à l'endroit illustré dans in fig. 65.

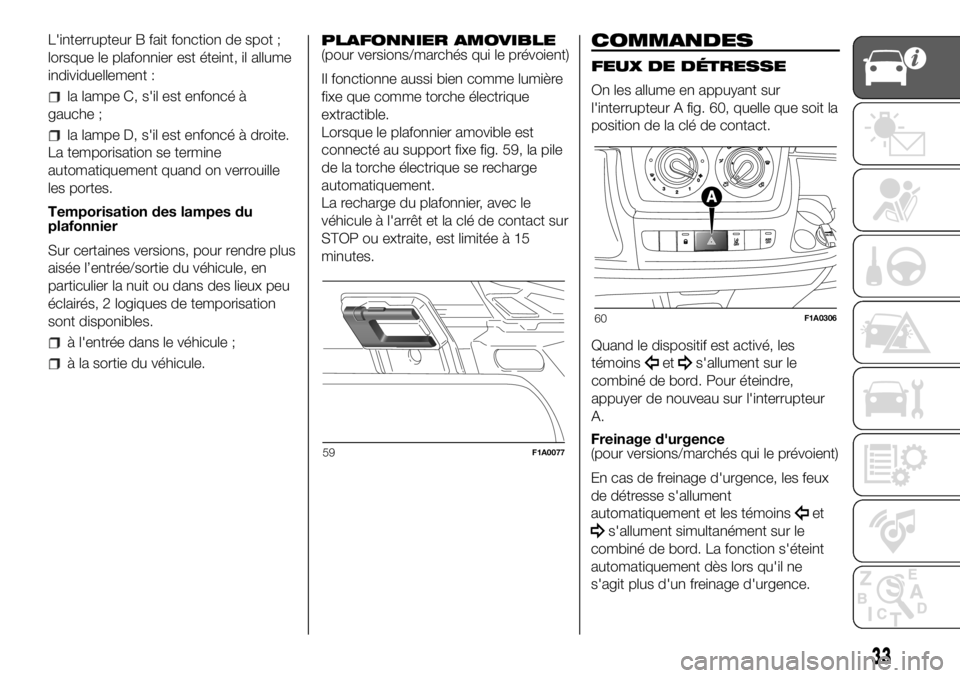

Pour tourner la clé de contact sur
BATT, appuyer sur le bouton A (rouge)
fig. 66.Le débranchement de la batterie a lieu,
par interruption du fil de masse, environ
7 minutes après le positionnement de
la clé sur BATT.
Ces 7 minutes sont nécessaires pour :
permettre à l'utilisateur de quitter
le véhicule et de bloquer les portes
avec la télécommande ;
garantir que tous les systèmes
électriques du véhicule soient
désactivés.
Lorsque la batterie est débranchée,
l'accès au véhicule n'est possible qu'en
déverrouillant la serrure mécanique de
la porte côté conducteur.
Pour rebrancher la batterie, introduire la
clé de contact et la tourner sur MAR ;
il sera alors possible de démarrer
normalement le véhicule.
Lorsqu'on débranche la batterie, il est
parfois nécessaire de réinitialiser
certains dispositifs électriques (par ex.
heure, date, etc.).
VERROUILLAGE DES
PORTES
Pour effectuer le verrouillage simultané
des portes, appuyer sur le bouton A fig.
67, placé sur la planche dans le
meuble central, indépendamment de la
position de la clé de contact.

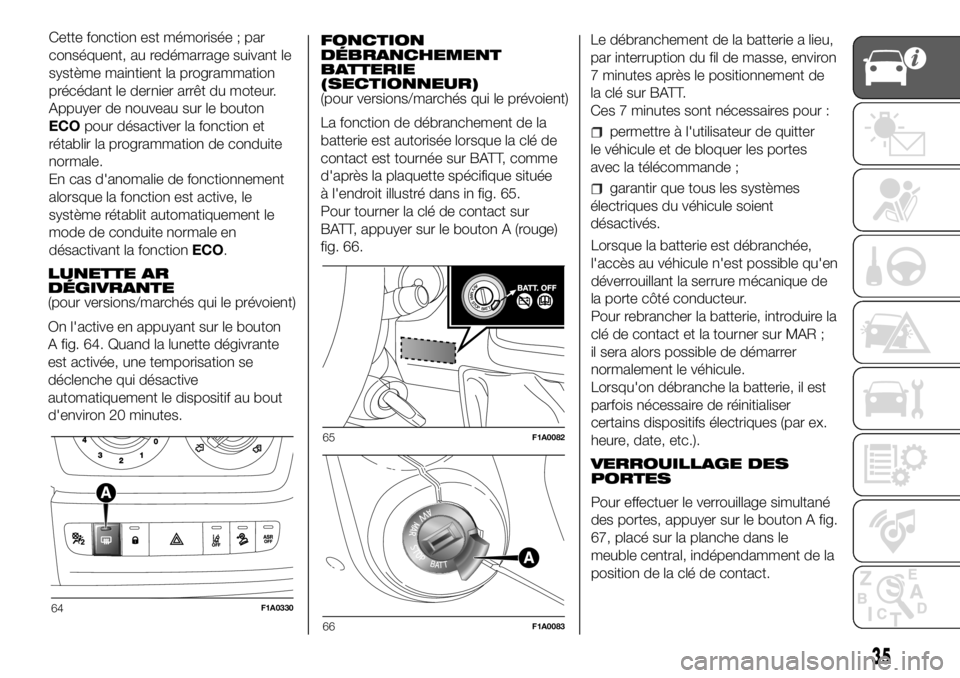

64F1A0330
65F1A0082
66F1A0083
35
Cette fonction est mémorisée ; par
conséquent, au redémarrage suivant le
système maintient la programmation
précédant le dernier arrêt du moteur.
Appuyer de nouveau sur le bouton
ECOpour désactiver la fonction et
rétablir la programmation de conduite
normale.
En cas d'anomalie de fonctionnement
alorsque la fonction est active, le
système rétablit automatiquement le
mode de conduite normale en
désactivant la fonctionECO.
Page 38 of 320
Sur la platine des lève-vitres se trouve
un bouton D fig. 68 qui commande
le verrouillage/déverrouillage
indépendant du compartiment de
chargement.
NETTOYAGE DES
GLACES
EN BREF

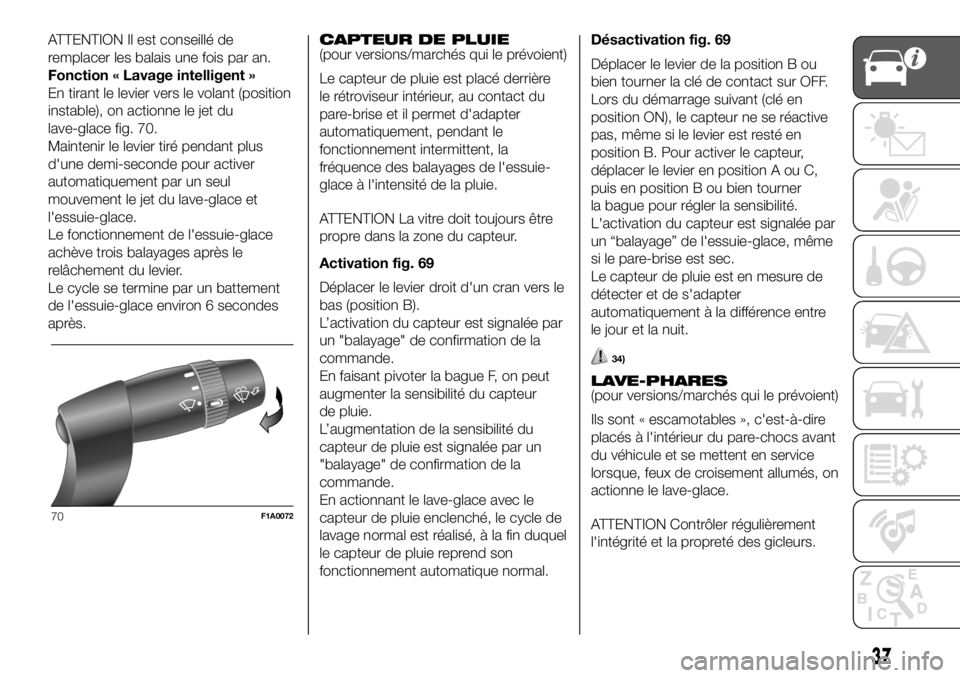

Le levier droit fig. 69 commande
l'actionnement de l'essuie-
glace/lave-glace et, où prévu,
l'activation des lave-phares et du
capteur de pluie.
Le fonctionnement se produit
uniquement lorsque la clé de contact
est tournée sur MAR.
ESSUIE-LAVE GLACE
AVANT
Le levier droit fig. 69 peut être placé sur
cinq positions différentes :
Aessuie-glace arrêté.
Bfonctionnement intermittent.
Levier en position B, quand on tourne
la bague F, on peut sélectionner quatre
vitesses possibles de fonctionnement
en mode intermittent :
intermittence très lente.
--intermittence lente.
---intermittence moyenne.
----intermittence rapide.
Cfonctionnement continu lent.
Dfonctionnement continu rapide
Efonctionnement rapide temporaire
(position instable).
Le fonctionnement en position E est
limité au laps de temps pendant lequel
on maintient manuellement le levier
dans cette position. Dès que le levier
est relâché, il revient à la position A
stoppant automatiquement
l'essuie-glace.
4)

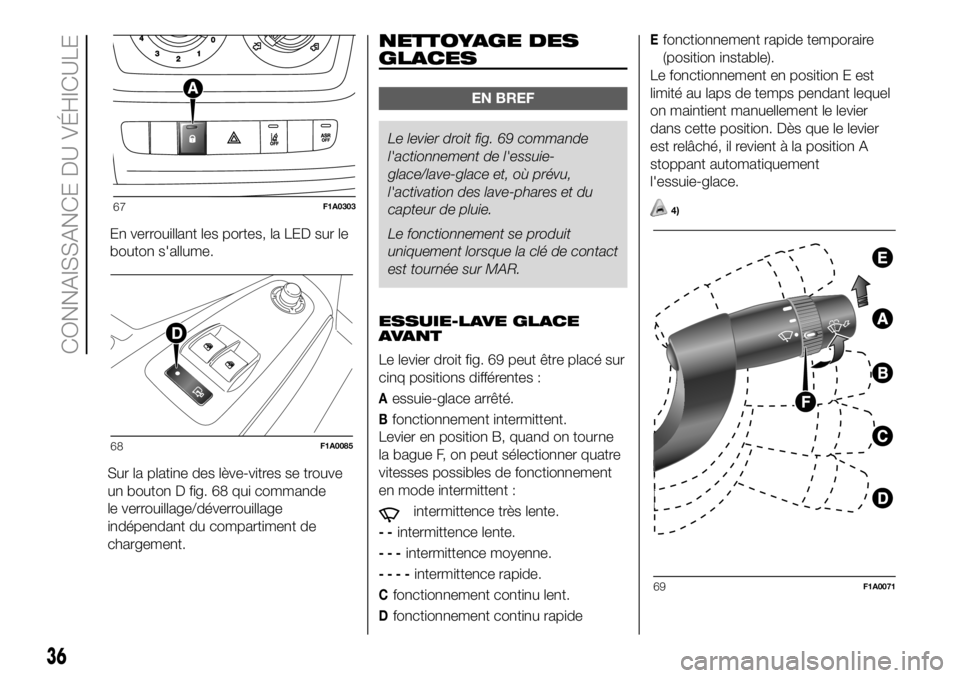

68F1A0085
69F1A0071
36
CONNAISSANCE DU VÉHICULE
En verrouillant les portes, la LED sur le
bouton s'allume.
67F1A0303
Page 39 of 320
ATTENTION Il est conseillé de
remplacer les balais une fois par an.
Fonction « Lavage intelligent »
En tirant le levier vers le volant (position
instable), on actionne le jet du
lave-glace fig. 70.
Maintenir le levier tiré pendant plus
d'une demi-seconde pour activer
automatiquement par un seul
mouvement le jet du lave-glace et
l'essuie-glace.
Le fonctionnement de l'essuie-glace
achève trois balayages après le
relâchement du levier.
Le cycle se termine par un battement
de l'essuie-glace environ 6 secondes
après.CAPTEUR DE PLUIE
(pour versions/marchés qui le prévoient)
Le capteur de pluie est placé derrière
le rétroviseur intérieur, au contact du
pare-brise et il permet d'adapter
automatiquement, pendant le
fonctionnement intermittent, la
fréquence des balayages de l'essuie-
glace à l'intensité de la pluie.
ATTENTION La vitre doit toujours être
propre dans la zone du capteur.
Activation fig. 69
Déplacer le levier droit d'un cran vers le
bas (position B).
L’activation du capteur est signalée par
un "balayage" de confirmation de la
commande.
En faisant pivoter la bague F, on peut
augmenter la sensibilité du capteur
de pluie.
L’augmentation de la sensibilité du
capteur de pluie est signalée par un
"balayage" de confirmation de la
commande.
En actionnant le lave-glace avec le
capteur de pluie enclenché, le cycle de
lavage normal est réalisé, à la fin duquel
le capteur de pluie reprend son
fonctionnement automatique normal.Désactivation fig. 69
Déplacer le levier de la position B ou
bien tourner la clé de contact sur OFF.
Lors du démarrage suivant (clé en
position ON), le capteur ne se réactive
pas, même si le levier est resté en
position B. Pour activer le capteur,
déplacer le levier en position A ou C,
puis en position B ou bien tourner
la bague pour régler la sensibilité.
L'activation du capteur est signalée par
un “balayage” de l'essuie-glace, même
si le pare-brise est sec.
Le capteur de pluie est en mesure de
détecter et de s'adapter
automatiquement à la différence entre
le jour et la nuit.
34)
LAVE-PHARES
(pour versions/marchés qui le prévoient)
Ils sont « escamotables », c'est-à-dire
placés à l'intérieur du pare-chocs avant
du véhicule et se mettent en service
lorsque, feux de croisement allumés, on
actionne le lave-glace.
ATTENTION Contrôler régulièrement
l'intégrité et la propreté des gicleurs.
70F1A0072
37
Page 40 of 320
ATTENTION
34)Des stries d'eau peuvent provoquer
des mouvements non voulus des balais.
ATTENTION
4)Ne jamais utiliser l'essuie-glace pour
éliminer des couches de neige ou de
verglas qui se seraient déposées sur le
pare-brise. Dans ces conditions, si
l'essuie-glace est soumis à un effort
excessif, le relais coupe-circuit coupe le
fonctionnement pendant quelques
secondes. Si la fonction n'est pas rétablie
par la suite, s'adresser au Réseau
Après-vente Fiat.
38
CONNAISSANCE DU VÉHICULE
