FIAT DUCATO 2018 Notice d'entretien (in French)

INDICATEUR DU NIVEAU
D'HUILE MOTEUR
(pour versions/marchés qui le prévoient)

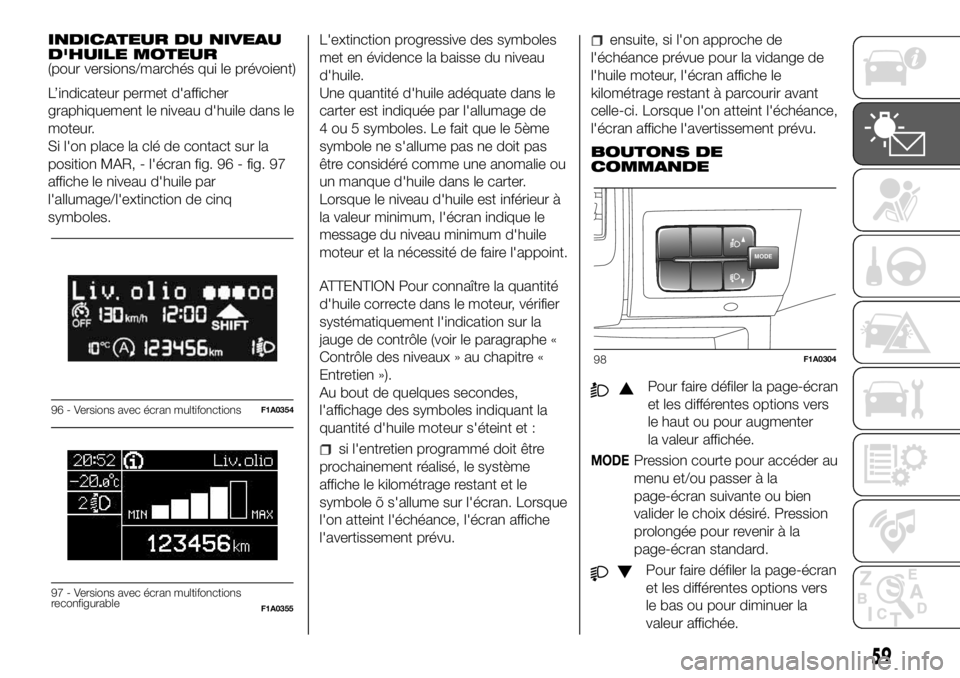

L’indicateur permet d'afficher
graphiquement le niveau d'huile dans le
moteur.
Si l'on place la clé de contact sur la
position MAR, - l'écran fig. 96 - fig. 97
affiche le niveau d'huile par
l'allumage/l'extinction de cinq
symboles.L'extinction progressive des symboles
met en évidence la baisse du niveau
d'huile.
Une quantité d'huile adéquate dans le
carter est indiquée par l'allumage de
4 ou 5 symboles. Le fait que le 5ème
symbole ne s'allume pas ne doit pas
être considéré comme une anomalie ou
un manque d'huile dans le carter.
Lorsque le niveau d'huile est inférieur à
la valeur minimum, l'écran indique le
message du niveau minimum d'huile
moteur et la nécessité de faire l'appoint.
ATTENTION Pour connaître la quantité
d'huile correcte dans le moteur, vérifier
systématiquement l'indication sur la
jauge de contrôle (voir le paragraphe «
Contrôle des niveaux » au chapitre «
Entretien »).
Au bout de quelques secondes,
l'affichage des symboles indiquant la
quantité d'huile moteur s'éteint et :
si l'entretien programmé doit être
prochainement réalisé, le système
affiche le kilométrage restant et le
symbole õ s'allume sur l'écran. Lorsque
l'on atteint l'échéance, l'écran affiche
l'avertissement prévu.
ensuite, si l'on approche de
l'échéance prévue pour la vidange de
l'huile moteur, l'écran affiche le
kilométrage restant à parcourir avant
celle-ci. Lorsque l'on atteint l'échéance,
l'écran affiche l'avertissement prévu.
BOUTONS DE
COMMANDE
Pour faire défiler la page-écran
et les différentes options vers
le haut ou pour augmenter
la valeur affichée.
MODEPression courte pour accéder au
menu et/ou passer à la
page-écran suivante ou bien
valider le choix désiré. Pression
prolongée pour revenir à la
page-écran standard.
Pour faire défiler la page-écran
et les différentes options vers
le bas ou pour diminuer la
valeur affichée.
96 - Versions avec écran multifonctionsF1A0354
Liv.olio
MAX MIN
97 - Versions avec écran multifonctions
reconfigurableF1A0355
MODE
98F1A0304
59

NOTE Les boutonsetet
activent des fonctions différentes selon
les situations ci-après :
Réglage de l'éclairage d'habitacle
du véhicule
- avec les feux de position allumés et la
page-écran standard active, on peut
régler l'intensité lumineuse de
l'habitacle.
Menu de configuration
- à l'intérieur du menu, ils permettent le
défilement vers le haut ou vers le bas;
- pendant les opérations de réglage, ils
permettent d'augmenter ou de
diminuer un paramètre.
MENU DE
CONFIGURATION
Fonctions du menu de
configuration
Le menu de configuration peut être
activé avec une brève pression sur le
bouton MODE.
Le menu est constitué des fonctions
suivantes :
Menu
Luminosité
Correcteur d'assiette des phares
Bip vitesse
Capteur de phares
Feux directionnels
Capteur de pluie
Activation Trip B
Traffic Sign
Réglage de l'heure
Réglage date
Autoclose
Unités de mesure
Langue
Volume des alarmes
Service
Airbag passager
Feux de jour
Feux de route automatiques
Quitter le menu
En appuyant une fois sur les touches
ou, il est possible de
se déplacer das la liste du menu de
configuration.
Les modalités de gestion à ce point
diffèrent entre elles selon la
caractéristique de la rubrique
sélectionnée.
TRIP COMPUTER
EN BREF
Le « Trip computer » permet de
visualiser, avecla clé sur MAR, les
valeurs relatives au fonctionnement
du véhicule. Cette fonction se
compose de deux « trips » distincts,
appelés « TripA»et«TripB»,qui
surveillent la « mission complète » du
véhicule (parcours programmé) de
manière indépendante. Les deux
fonctions peuvent être remises à zéro
(réinitialisation - début d'une nouvelle
mission).
Le « Trip A » permet de visualiser les
paramètres suivants :
Temp. externe
Autonomie
Distance parcourue A
Consommation moyenne A
Consommation instantanée
Vitesse moyenne A
Durée du voyage A (durée de
conduite)
Réinitialisation Trip A
60
PRÉSENTATION DU COMBINÉ DE BORD

Le « Trip B », présent uniquement sur
l'écran multifonction, permet de
visualiser les grandeurs suivantes :
Distance parcourue B
Consommation moyenne B
Vitesse moyenne B
Temps de voyage B (durée de
conduite).
7)
Sortie Trip
La sortie de la fonction TRIP est
automatique lorsque toutes les valeurs
ont été affichées ou lorsque l'on appuie
sur le bouton MODE pendant plus
d'une seconde.
ATTENTION
7)Le « Trip B » est une fonction
désactivable (voir le paragraphe «
Activation Trip B »). Les valeurs «
Autonomie » et « Consommation
instantanée » ne peuvent pas être mises à
zéro.
61

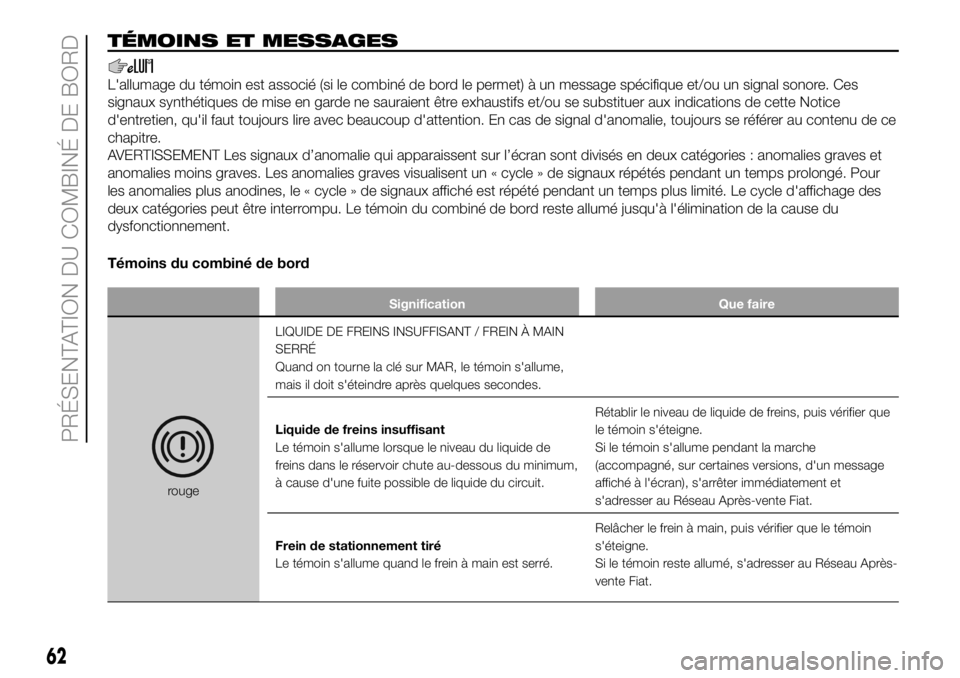

TÉMOINS ET MESSAGES
L'allumage du témoin est associé (si le combiné de bord le permet) à un message spécifique et/ou un signal sonore. Ces
signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications de cette Notice
d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de signal d'anomalie, toujours se référer au contenu de ce
chapitre.
AVERTISSEMENT Les signaux d’anomalie qui apparaissent sur l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé. Pour
les anomalies plus anodines, le « cycle » de signaux affiché est répété pendant un temps plus limité. Le cycle d'affichage des
deux catégories peut être interrompu. Le témoin du combiné de bord reste allumé jusqu'à l'élimination de la cause du
dysfonctionnement.
Témoins du combiné de bord
Signification Que faire

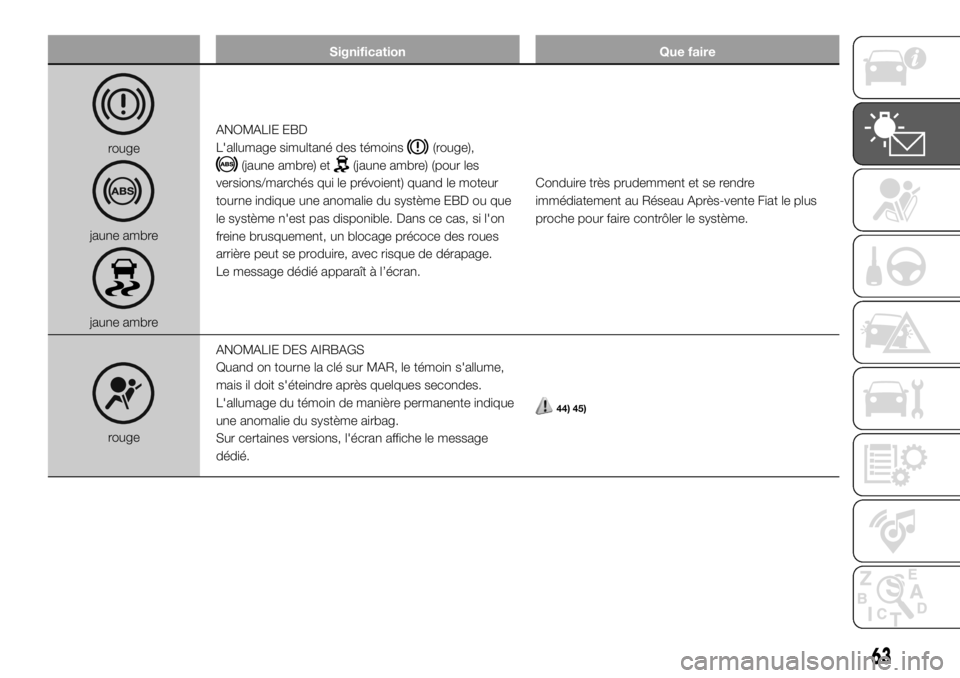

rougeLIQUIDE DE FREINS INSUFFISANT / FREIN À MAIN
SERRÉ
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Liquide de freins insuffisant
Le témoin s'allume lorsque le niveau du liquide de
freins dans le réservoir chute au-dessous du minimum,
à cause d'une fuite possible de liquide du circuit.Rétablir le niveau de liquide de freins, puis vérifier que
le témoin s'éteigne.
Si le témoin s'allume pendant la marche
(accompagné, sur certaines versions, d'un message
affiché à l'écran), s'arrêter immédiatement et
s'adresser au Réseau Après-vente Fiat.
Frein de stationnement tiré
Le témoin s'allume quand le frein à main est serré.Relâcher le frein à main, puis vérifier que le témoin
s'éteigne.
Si le témoin reste allumé, s'adresser au Réseau Après-
vente Fiat.
62

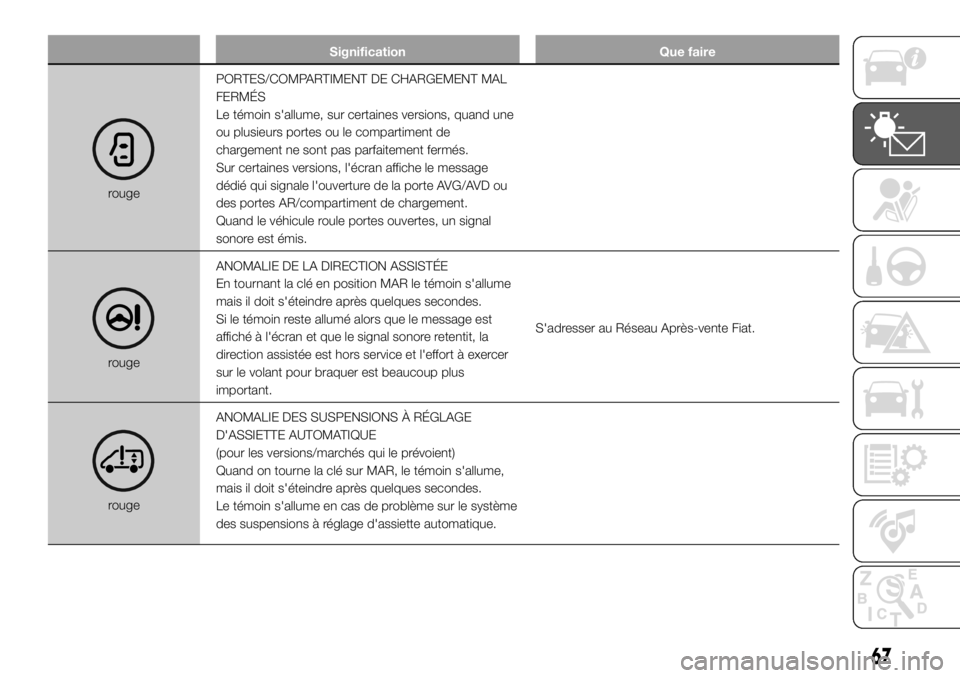

PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire
rouge
jaune ambre
jaune ambreANOMALIE EBD
L'allumage simultané des témoins
(rouge),
(jaune ambre) et(jaune ambre) (pour les
versions/marchés qui le prévoient) quand le moteur
tourne indique une anomalie du système EBD ou que
le système n'est pas disponible. Dans ce cas, si l'on
freine brusquement, un blocage précoce des roues
arrière peut se produire, avec risque de dérapage.
Le message dédié apparaît à l’écran.Conduire très prudemment et se rendre
immédiatement au Réseau Après-vente Fiat le plus
proche pour faire contrôler le système.
rougeANOMALIE DES AIRBAGS
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
L'allumage du témoin de manière permanente indique
une anomalie du système airbag.
Sur certaines versions, l'écran affiche le message
dédié.
44) 45)
63

Signification Que faire

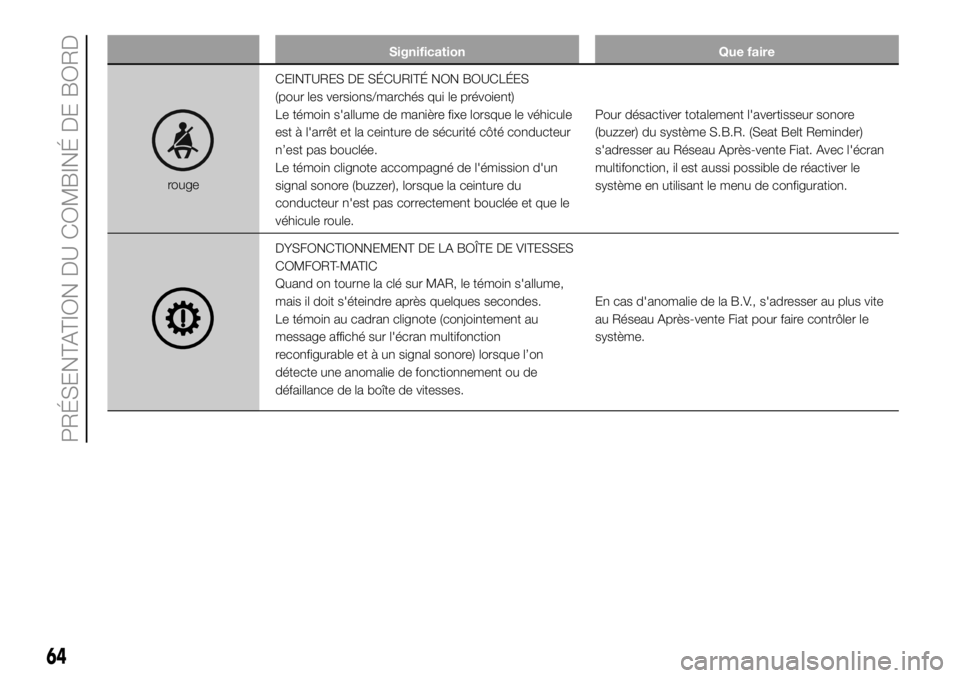

rougeCEINTURES DE SÉCURITÉ NON BOUCLÉES
(pour les versions/marchés qui le prévoient)
Le témoin s'allume de manière fixe lorsque le véhicule
est à l'arrêt et la ceinture de sécurité côté conducteur
n’est pas bouclée.
Le témoin clignote accompagné de l'émission d'un
signal sonore (buzzer), lorsque la ceinture du
conducteur n'est pas correctement bouclée et que le
véhicule roule.Pour désactiver totalement l'avertisseur sonore
(buzzer) du système S.B.R. (Seat Belt Reminder)
s'adresser au Réseau Après-vente Fiat. Avec l'écran
multifonction, il est aussi possible de réactiver le
système en utilisant le menu de configuration.
DYSFONCTIONNEMENT DE LA BOÎTE DE VITESSES
COMFORT-MATIC
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Le témoin au cadran clignote (conjointement au
message affiché sur l'écran multifonction
reconfigurable et à un signal sonore) lorsque l’on
détecte une anomalie de fonctionnement ou de
défaillance de la boîte de vitesses.En cas d'anomalie de la B.V., s'adresser au plus vite
au Réseau Après-vente Fiat pour faire contrôler le
système.
64
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire

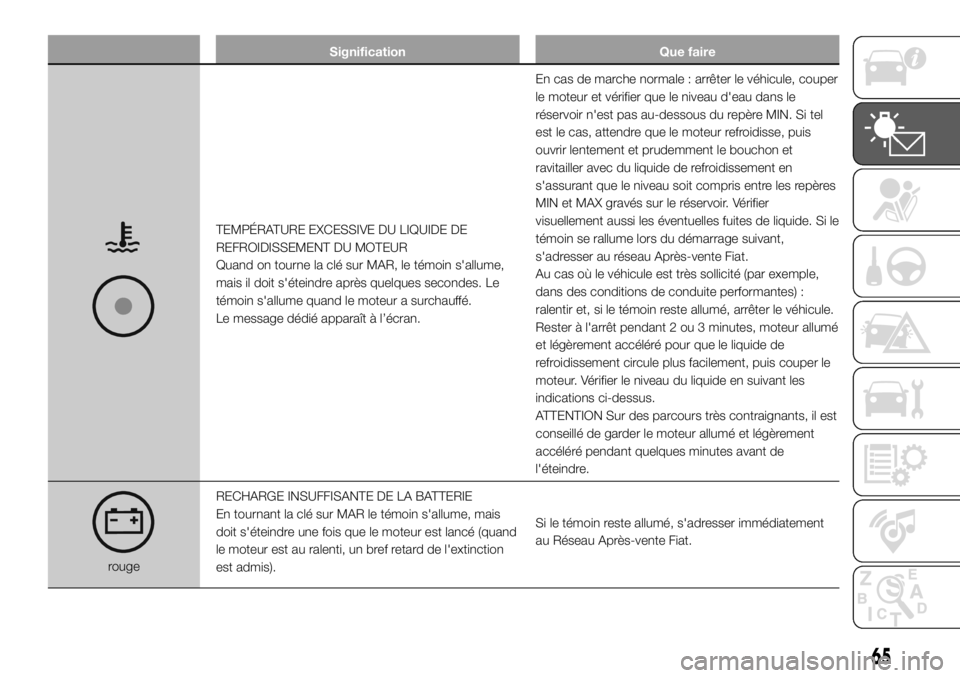

TEMPÉRATURE EXCESSIVE DU LIQUIDE DE
REFROIDISSEMENT DU MOTEUR
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes. Le
témoin s'allume quand le moteur a surchauffé.
Le message dédié apparaît à l’écran.En cas de marche normale : arrêter le véhicule, couper
le moteur et vérifier que le niveau d'eau dans le
réservoir n'est pas au-dessous du repère MIN. Si tel
est le cas, attendre que le moteur refroidisse, puis
ouvrir lentement et prudemment le bouchon et
ravitailler avec du liquide de refroidissement en
s'assurant que le niveau soit compris entre les repères
MIN et MAX gravés sur le réservoir. Vérifier
visuellement aussi les éventuelles fuites de liquide. Si le
témoin se rallume lors du démarrage suivant,
s'adresser au réseau Après-vente Fiat.
Au cas où le véhicule est très sollicité (par exemple,
dans des conditions de conduite performantes) :
ralentir et, si le témoin reste allumé, arrêter le véhicule.
Rester à l'arrêt pendant 2 ou 3 minutes, moteur allumé
et légèrement accéléré pour que le liquide de
refroidissement circule plus facilement, puis couper le
moteur. Vérifier le niveau du liquide en suivant les
indications ci-dessus.
ATTENTION Sur des parcours très contraignants, il est
conseillé de garder le moteur allumé et légèrement
accéléré pendant quelques minutes avant de
l'éteindre.
rougeRECHARGE INSUFFISANTE DE LA BATTERIE
En tournant la clé sur MAR le témoin s'allume, mais
doit s'éteindre une fois que le moteur est lancé (quand
le moteur est au ralenti, un bref retard de l'extinction
est admis).Si le témoin reste allumé, s'adresser immédiatement
au Réseau Après-vente Fiat.
65

Signification Que faire

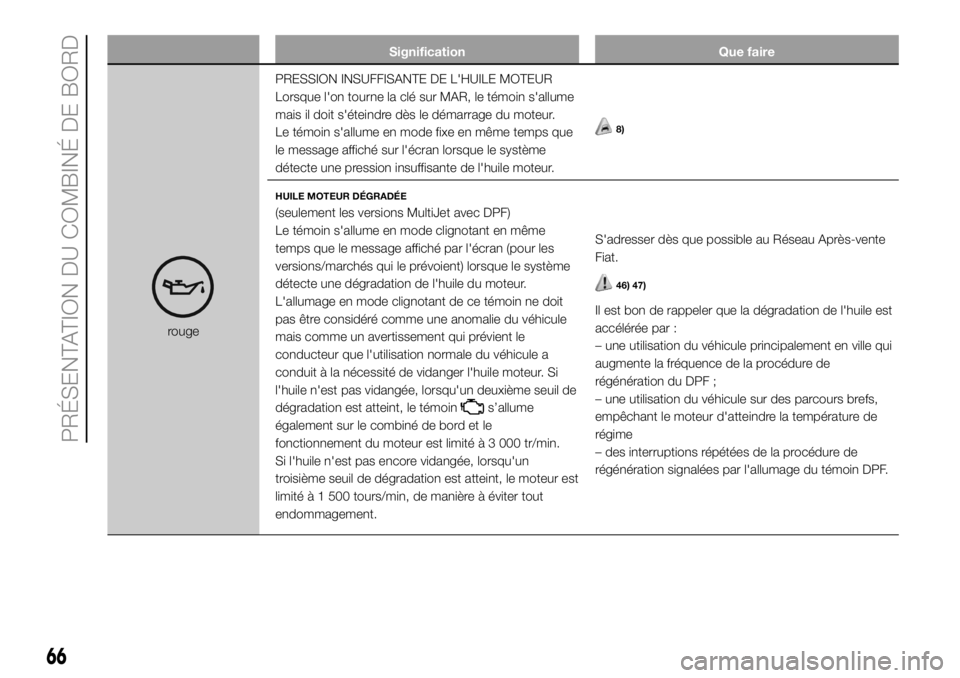

rougePRESSION INSUFFISANTE DE L'HUILE MOTEUR
Lorsque l'on tourne la clé sur MAR, le témoin s'allume
mais il doit s'éteindre dès le démarrage du moteur.
Le témoin s'allume en mode fixe en même temps que
le message affiché sur l'écran lorsque le système
détecte une pression insuffisante de l'huile moteur.
8)
HUILE MOTEUR DÉGRADÉE
(seulement les versions MultiJet avec DPF)
Le témoin s'allume en mode clignotant en même
temps que le message affiché par l'écran (pour les
versions/marchés qui le prévoient) lorsque le système
détecte une dégradation de l'huile du moteur.
L'allumage en mode clignotant de ce témoin ne doit
pas être considéré comme une anomalie du véhicule
mais comme un avertissement qui prévient le
conducteur que l'utilisation normale du véhicule a
conduit à la nécessité de vidanger l'huile moteur. Si
l'huile n'est pas vidangée, lorsqu'un deuxième seuil de
dégradation est atteint, le témoin
s’allume
également sur le combiné de bord et le
fonctionnement du moteur est limité à 3 000 tr/min.
Si l'huile n'est pas encore vidangée, lorsqu'un
troisième seuil de dégradation est atteint, le moteur est
limité à 1 500 tours/min, de manière à éviter tout
endommagement.S'adresser dès que possible au Réseau Après-vente
Fiat.
46) 47)
Il est bon de rappeler que la dégradation de l'huile est
accélérée par :
– une utilisation du véhicule principalement en ville qui
augmente la fréquence de la procédure de
régénération du DPF ;
– une utilisation du véhicule sur des parcours brefs,
empêchant le moteur d'atteindre la température de
régime
– des interruptions répétées de la procédure de
régénération signalées par l'allumage du témoin DPF.
66
PRÉSENTATION DU COMBINÉ DE BORD

Signification Que faire
rougePORTES/COMPARTIMENT DE CHARGEMENT MAL
FERMÉS
Le témoin s'allume, sur certaines versions, quand une
ou plusieurs portes ou le compartiment de
chargement ne sont pas parfaitement fermés.
Sur certaines versions, l'écran affiche le message
dédié qui signale l'ouverture de la porte AVG/AVD ou
des portes AR/compartiment de chargement.
Quand le véhicule roule portes ouvertes, un signal
sonore est émis.
rougeANOMALIE DE LA DIRECTION ASSISTÉE
En tournant la clé en position MAR le témoin s'allume
mais il doit s'éteindre après quelques secondes.
Si le témoin reste allumé alors que le message est
affiché à l'écran et que le signal sonore retentit, la
direction assistée est hors service et l'effort à exercer
sur le volant pour braquer est beaucoup plus
important.S'adresser au Réseau Après-vente Fiat.
rougeANOMALIE DES SUSPENSIONS À RÉGLAGE
D'ASSIETTE AUTOMATIQUE
(pour les versions/marchés qui le prévoient)
Quand on tourne la clé sur MAR, le témoin s'allume,
mais il doit s'éteindre après quelques secondes.
Le témoin s'allume en cas de problème sur le système
des suspensions à réglage d'assiette automatique.
67

ATTENTION
44)Si le témoinne s'allume pas quand on tourne la clé sur MAR ou qu'il reste allumé pendant que la voiture roule (accompagné du
message affiché à l'écran), il s'agit peut-être d'une anomalie des systèmes de retenue. Si tel est le cas, les airbags ou les prétensionneurs
risquent de ne pas s'activer en cas d'accident ou, plus rarement, de s'activer intempestivement. Avant de continuer, s'adresser au Réseau
Après-vente Fiat pour faire immédiatement contrôler le système.
45)L'anomalie du témoin
est signalée par le clignotement du témoinou, selon les versions, par l'allumage fixe de l'icôneà l'écran.
Dans ce cas, le témoinpourrait ne pas signaler les anomalies éventuelles des systèmes de retenue. Avant de continuer, s'adresser au
Réseau Après-vente Fiat pour faire immédiatement contrôler le système.
46)Quand le témoin
s'allume, l'huile moteur détériorée doit être vidangée dès que possible et jamais plus de 500 km après que le
témoin se soit allumé pour la première fois. Le non-respect des informations susmentionnées pourrait endommager gravement le moteur et
entraîner la déchéance de la garantie. Nous vous rappelons que l'allumage de ce témoin n'est pas lié à la quantité d'huile présente dans
le moteur et qu'il ne faut absolument pas ajouter d'huile dans le moteur si le témoin s'allume en mode clignotant.
47)Si le témoin
clignote pendant la marche, s'adresser au Réseau Après-vente Fiat.
ATTENTION
8)Si le témoins'allume pendant la marche, couper immédiatement le moteur et s'adresser au Réseau Après-vente Fiat.
68
PRÉSENTATION DU COMBINÉ DE BORD
