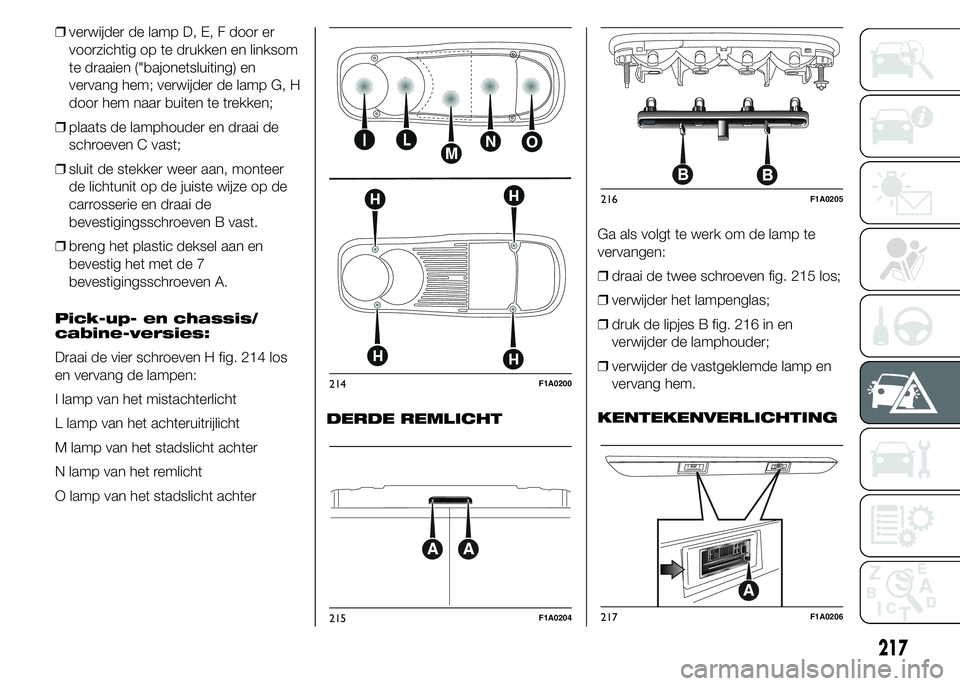

❒verwijder de lamp D, E, F door er
voorzichtig op te drukken en linksom
te draaien ("bajonetsluiting) en
vervang hem; verwijder de lamp G, H
door hem naar buiten te trekken;
❒plaats de lamphouder en draai de
schroeven C vast;
❒sluit de stekker weer aan, monteer
de lichtunit op de juiste wijze op de
carrosserie en draai de
bevestigingsschroeven B vast.
❒breng het plastic deksel aan en
bevestig het met de 7
bevestigingsschroeven A.
Pick-up- en chassis/
cabine-versies:
Draai de vier schroeven H fig. 214 los
en vervang de lampen:
I lamp van het mistachterlicht
L lamp van het achteruitrijlicht
M lamp van het stadslicht achter
N lamp van het remlicht
O lamp van het stadslicht achterDERDE REMLICHTGa als volgt te werk om de lamp te
vervangen:
❒draai de twee schroeven fig. 215 los;
❒verwijder het lampenglas;
❒druk de lipjes B fig. 216 in en
verwijder de lamphouder;
❒verwijder de vastgeklemde lamp en
vervang hem.
KENTEKENVERLICHTING
214F1A0200
215F1A0204
216F1A0205
217F1A0206
217

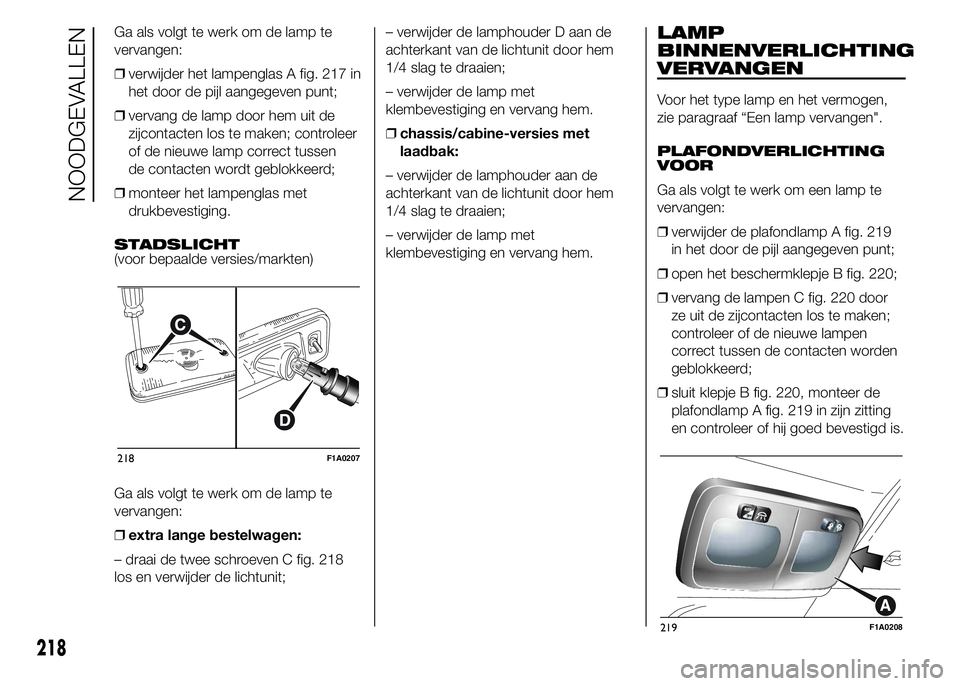

Ga als volgt te werk om de lamp te
vervangen:
❒verwijder het lampenglas A fig. 217 in
het door de pijl aangegeven punt;
❒vervang de lamp door hem uit de
zijcontacten los te maken; controleer
of de nieuwe lamp correct tussen
de contacten wordt geblokkeerd;
❒monteer het lampenglas met
drukbevestiging.
STADSLICHT
(voor bepaalde versies/markten)
Ga als volgt te werk om de lamp te
vervangen:
❒extra lange bestelwagen:
– draai de twee schroeven C fig. 218
los en verwijder de lichtunit;– verwijder de lamphouder D aan de
achterkant van de lichtunit door hem
1/4 slag te draaien;
– verwijder de lamp met
klembevestiging en vervang hem.
❒chassis/cabine-versies met
laadbak:
– verwijder de lamphouder aan de
achterkant van de lichtunit door hem
1/4 slag te draaien;
– verwijder de lamp met
klembevestiging en vervang hem.LAMP
BINNENVERLICHTING
VERVANGEN
Voor het type lamp en het vermogen,
zie paragraaf “Een lamp vervangen".
PLAFONDVERLICHTING
VOOR
Ga als volgt te werk om een lamp te
vervangen:
❒verwijder de plafondlamp A fig. 219
in het door de pijl aangegeven punt;
❒open het beschermklepje B fig. 220;
❒vervang de lampen C fig. 220 door
ze uit de zijcontacten los te maken;
controleer of de nieuwe lampen
correct tussen de contacten worden
geblokkeerd;
❒sluit klepje B fig. 220, monteer de
plafondlamp A fig. 219 in zijn zitting
en controleer of hij goed bevestigd is.
218F1A0207
219F1A0208
218
NOODGEVALLEN

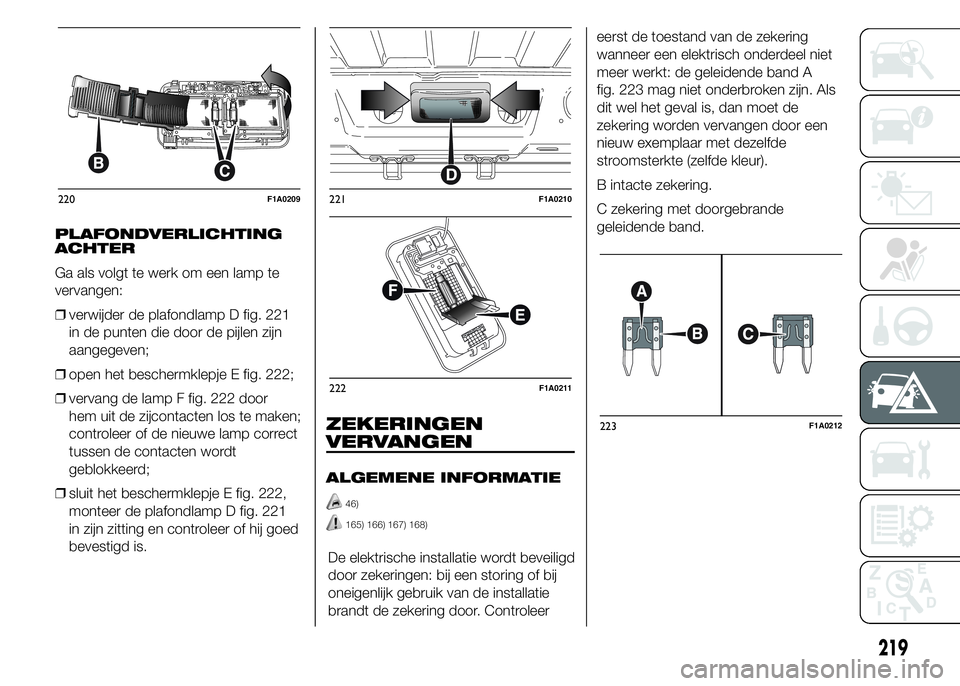

PLAFONDVERLICHTING
ACHTER
Ga als volgt te werk om een lamp te
vervangen:
❒verwijder de plafondlamp D fig. 221
in de punten die door de pijlen zijn
aangegeven;
❒open het beschermklepje E fig. 222;
❒vervang de lamp F fig. 222 door
hem uit de zijcontacten los te maken;
controleer of de nieuwe lamp correct
tussen de contacten wordt
geblokkeerd;
❒sluit het beschermklepje E fig. 222,
monteer de plafondlamp D fig. 221
in zijn zitting en controleer of hij goed
bevestigd is.
ZEKERINGEN
VERVANGEN
ALGEMENE INFORMATIE
46)
165) 166) 167) 168)
eerst de toestand van de zekering
wanneer een elektrisch onderdeel niet
meer werkt: de geleidende band A
fig. 223 mag niet onderbroken zijn. Als
dit wel het geval is, dan moet de
zekering worden vervangen door een
nieuw exemplaar met dezelfde
stroomsterkte (zelfde kleur).
B intacte zekering.
C zekering met doorgebrande
geleidende band.
220F1A0209221F1A0210
222F1A0211
223F1A0212
219
De elektrische installatie wordt beveiligd
door zekeringen: bij een storing of bij
oneigenlijk gebruik van de installatie
brandt de zekering door. Controleer

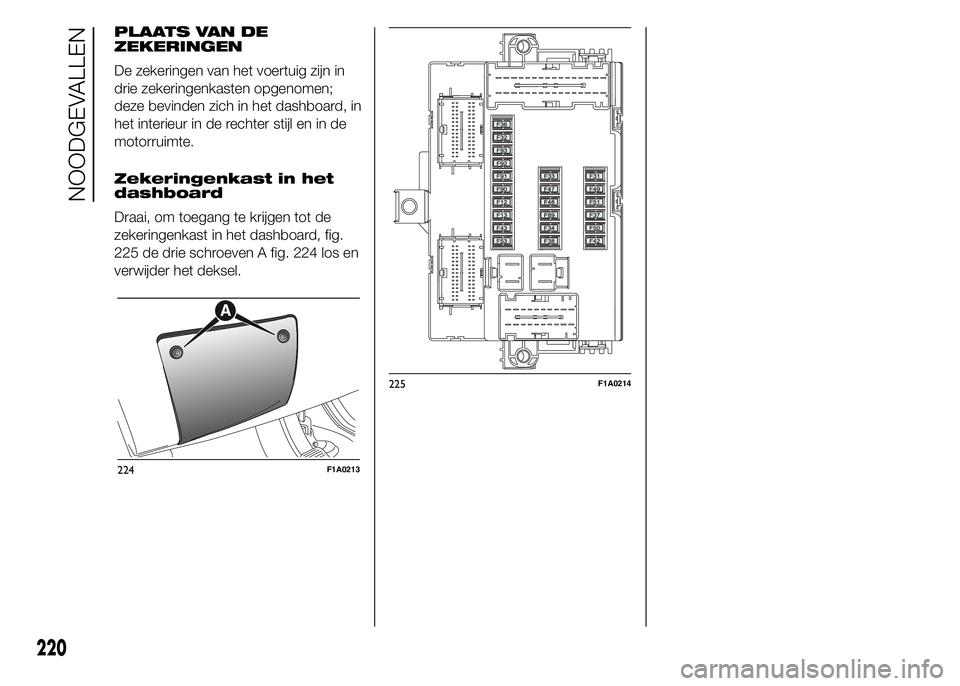

PLAATS VAN DE
ZEKERINGEN
De zekeringen van het voertuig zijn in
drie zekeringenkasten opgenomen;
deze bevinden zich in het dashboard, in
het interieur in de rechter stijl en in de
motorruimte.
Zekeringenkast in het
dashboard
Draai, om toegang te krijgen tot de
zekeringenkast in het dashboard, fig.
225 de drie schroeven A fig. 224 los en
verwijder het deksel.
224F1A0213
225F1A0214
220
NOODGEVALLEN

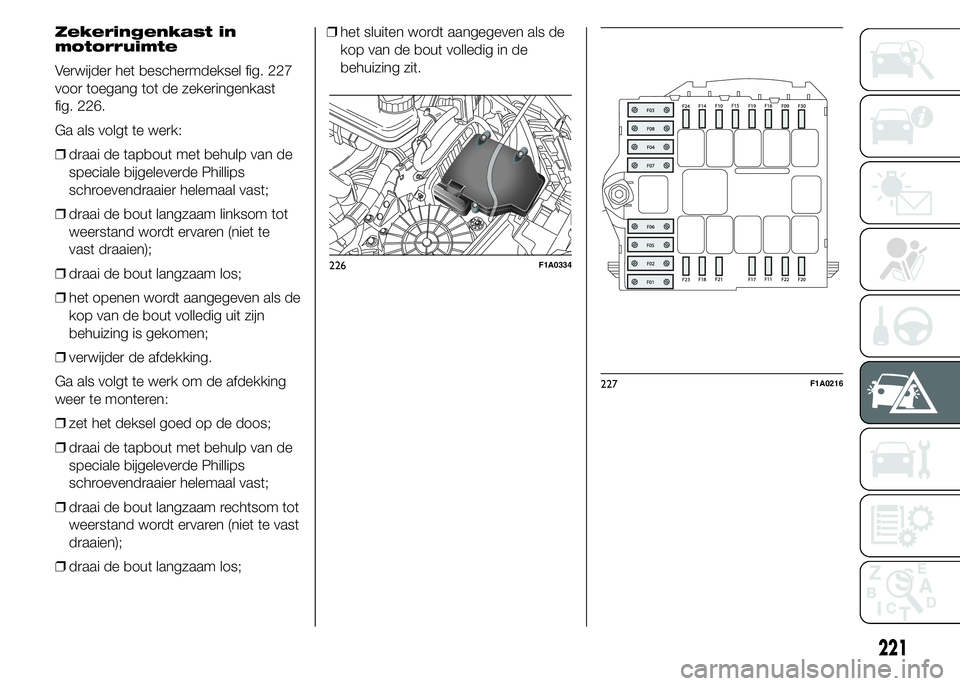

Zekeringenkast in
motorruimte
Verwijder het beschermdeksel fig. 227
voor toegang tot de zekeringenkast
fig. 226.
Ga als volgt te werk:
❒draai de tapbout met behulp van de
speciale bijgeleverde Phillips
schroevendraaier helemaal vast;
❒draai de bout langzaam linksom tot
weerstand wordt ervaren (niet te
vast draaien);
❒draai de bout langzaam los;
❒het openen wordt aangegeven als de
kop van de bout volledig uit zijn
behuizing is gekomen;
❒verwijder de afdekking.
Ga als volgt te werk om de afdekking
weer te monteren:
❒zet het deksel goed op de doos;
❒draai de tapbout met behulp van de
speciale bijgeleverde Phillips
schroevendraaier helemaal vast;
❒draai de bout langzaam rechtsom tot
weerstand wordt ervaren (niet te vast
draaien);
❒draai de bout langzaam los;❒het sluiten wordt aangegeven als de
kop van de bout volledig in de
behuizing zit.
226F1A0334
227F1A0216
221

Zekeringenkast in rechter stijl in
interieur
(voor bepaalde versies/markten)
Verwijder het beschermdeksel fig. 229
voor toegang tot de zekeringenkast
fig. 228.
BELANGRIJK
46) Vervang een doorgebrande
zekering nooit door metalen
draden of ander materiaal.
BELANGRIJK
165) Vervang een zekering nooit
door een exemplaar met een
hogere stroomsterkte (ampère);
BRANDGEVAAR. Als een
hoofdzekering (MEGA-FUSE,
MIDIFUSE) doorbrandt, neem dan
contact op met het Fiat
Servicenetwerk.
166) Alvorens een zekering te
vervangen, moet men controleren
of de contactsleutel uit het slot
is genomen en of alle
stroomverbruikers uit staan en/of
zijn uitgeschakeld.
167) Als de zekering opnieuw
doorbrandt, neem dan contact op
met het Fiat Servicenetwerk.
168) Als een hoofdzekering voor
veiligheidssystemen
(airbagsysteem, remsysteem),
motorsystemen (motorsysteem,
transmissiesysteem) of de
stuurinrichting doorbrandt, neem
dan contact op met het Fiat
Servicenetwerk.
228F1A0217
229F1A0218
222
NOODGEVALLEN

Zekeringenkast in het dashboard
fig. 224 - fig. 225
STROOMVERBRUIKER ZEKERING AMPÈRE
Rechter dimlichtF12 7,5
Linker dimlichtF13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard (+sleutel) F31 5
Plafondverlichting inzittendenruimte (+accu) F32 7,5
Sensor accubewaking voor Start&Stop versies (+accu) F33 7,5
Interieurverlichting minibus (nood) F34 7,5
Radio, klimaatregeling, alarm, tachograaf, regeleenheid accuschakelaar,
Webasto timer (+accu)F36 10
Bediening remlichten (hoofd), derde remlicht, instrumentenpaneel (+sleutel) F37 7,5
Portiervergrendeling (+accu) F38 20
Ruitenwisser (+sleutel) F43 20
Elektrische ruitbediening bestuurderszijde F47 20
Elektrische ruitbediening passagierszijde F48 20
Regeleenheid parkeersensor, radio, bedieningsorganen op het stuurwiel,
middelste bedieningspaneel, linker bedieningspaneel, extra paneel, regeleenheid
accuschakelaar (+sleutel)F49 5
Klimaatregeling, regeleenheid stuurbekrachtiging, achteruitrijlichten, sensor water
in dieselfilter, debietmeter, tachograaf (+sleutel)F51 5
Instrumentenpaneel (+accu) F53 7,5
AfwezigF89 -
223

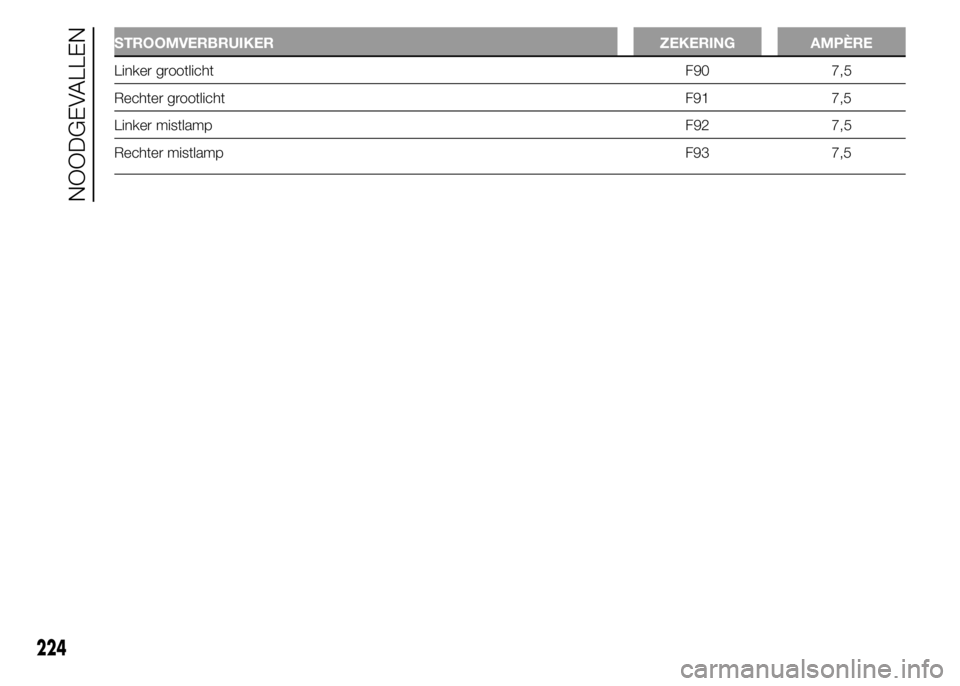

STROOMVERBRUIKER ZEKERING AMPÈRE
Linker grootlichtF90 7,5
Rechter grootlicht F91 7,5
Linker mistlampF92 7,5
Rechter mistlamp F93 7,5
224
NOODGEVALLEN

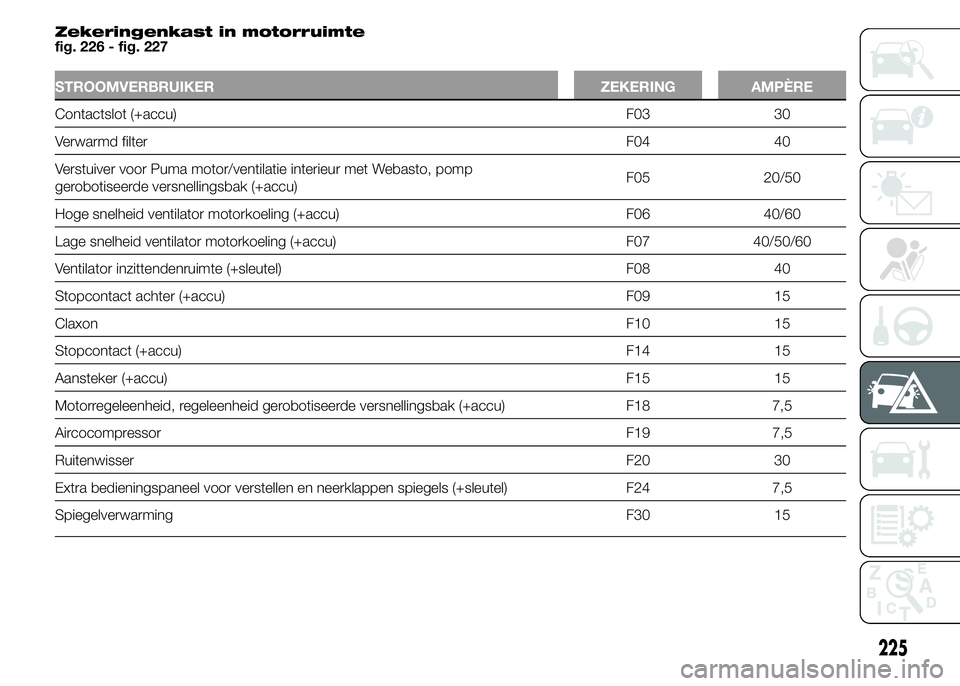

Zekeringenkast in motorruimte
fig. 226 - fig. 227
STROOMVERBRUIKER ZEKERING AMPÈRE
Contactslot (+accu) F03 30
Verwarmd filterF04 40
Verstuiver voor Puma motor/ventilatie interieur met Webasto, pomp
gerobotiseerde versnellingsbak (+accu)F05 20/50
Hoge snelheid ventilator motorkoeling (+accu) F06 40/60
Lage snelheid ventilator motorkoeling (+accu) F07 40/50/60
Ventilator inzittendenruimte (+sleutel) F08 40
Stopcontact achter (+accu) F09 15
ClaxonF10 15
Stopcontact (+accu) F14 15
Aansteker (+accu) F15 15
Motorregeleenheid, regeleenheid gerobotiseerde versnellingsbak (+accu) F18 7,5
AircocompressorF19 7,5
RuitenwisserF20 30
Extra bedieningspaneel voor verstellen en neerklappen spiegels (+sleutel) F24 7,5
Spiegelverwarming F30 15
225

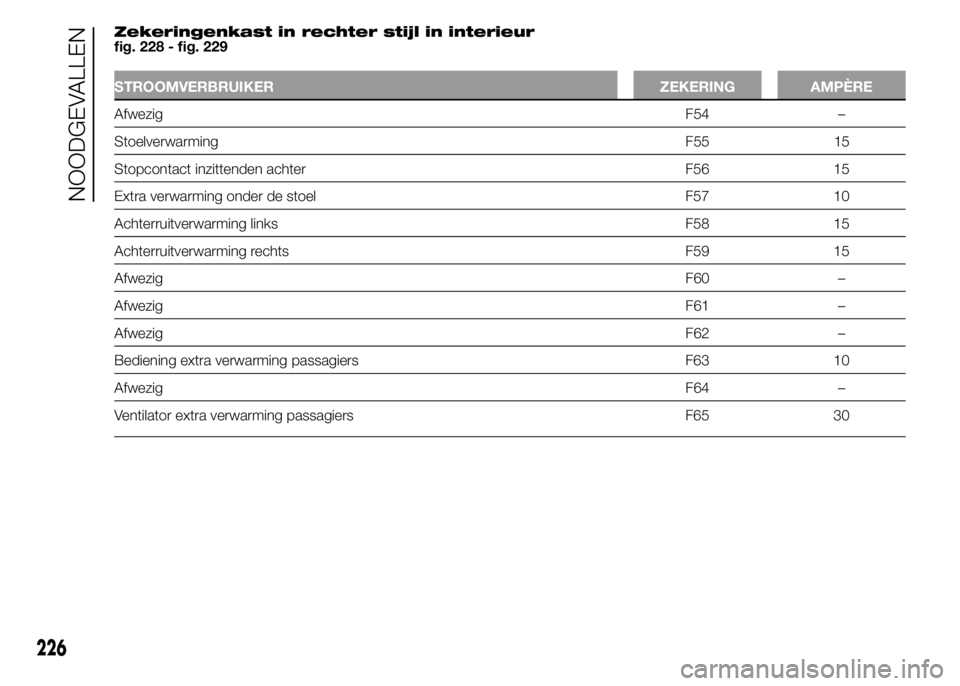

Zekeringenkast in rechter stijl in interieur
fig. 228 - fig. 229
STROOMVERBRUIKER ZEKERING AMPÈRE
AfwezigF54 –
StoelverwarmingF55 15
Stopcontact inzittenden achter F56 15
Extra verwarming onder de stoel F57 10
Achterruitverwarming links F58 15
Achterruitverwarming rechts F59 15
AfwezigF60 –
AfwezigF61 –
AfwezigF62 –
Bediening extra verwarming passagiers F63 10
AfwezigF64 –
Ventilator extra verwarming passagiers F65 30
226
