165F1A0374
167

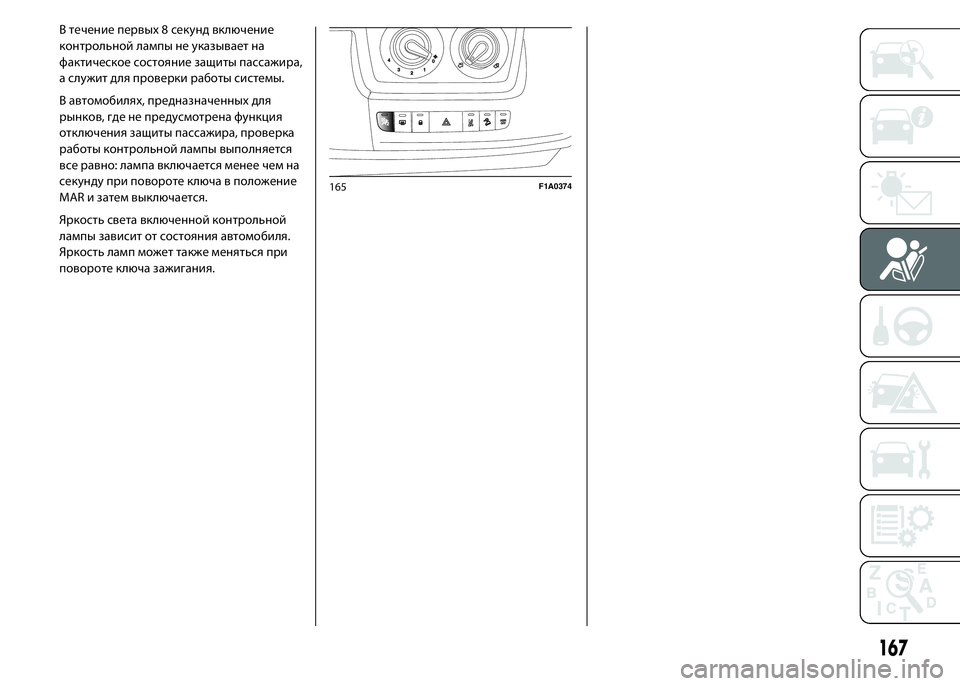

В течение первых 8 секунд включение
контрольной лампы не указывает на
фактическое состояние защиты пассажира,
а служит для проверки работы системы.
В автомобилях, предназначенных для
рынков, где не предусмотрена функция
отключения защиты пассажира, проверка
работы контрольной лампы выполняется
все равно: лампа включается менее чем на
секунду при повороте ключа в положение
MAR и затем выключается.
Яркость света включенной контрольной
лампы зависит от состояния автомобиля.
Яркость ламп может также меняться при
повороте ключа зажигания.

166F1A0387
168
ВОПРОСЫ БЕЗОПАСНОСТИ

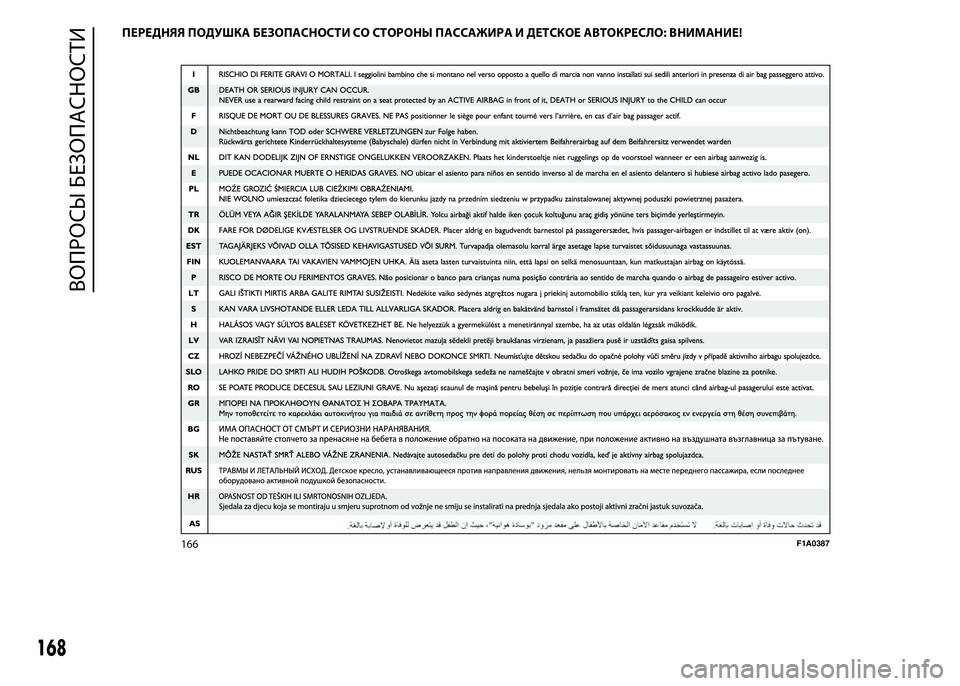

ПЕРЕДНЯЯ ПОДУШКА БЕЗОПАСНОСТИ СО СТОРОНЫ ПАССАЖИРА И ДЕТСКОЕ АВТОКРЕСЛО: ВНИМАНИЕ!

ВНИМАНИЕ!

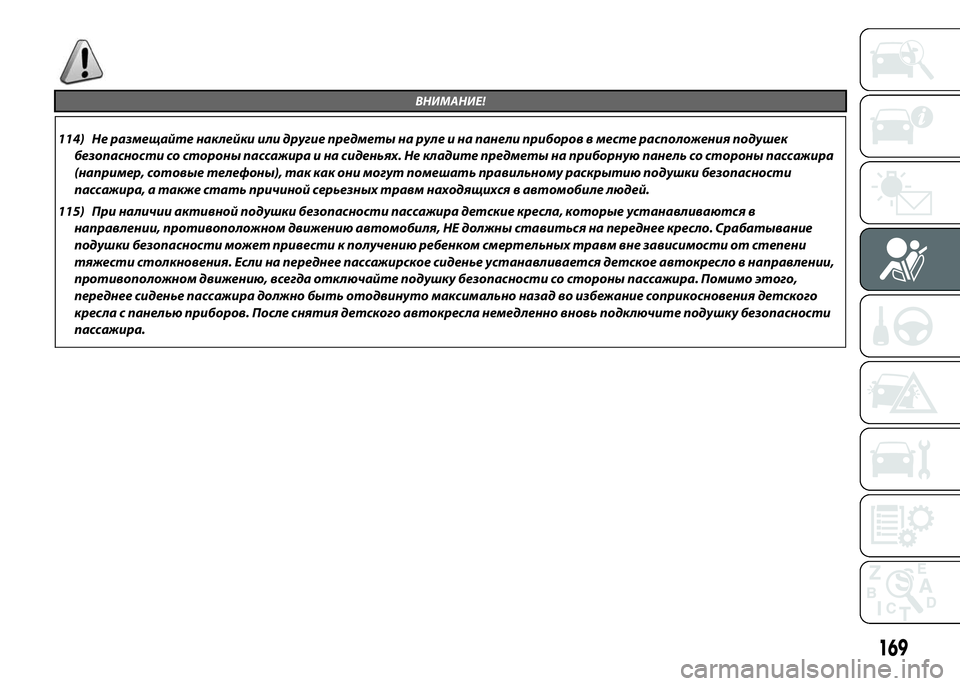

114) Не размещайте наклейки или другие предметы на руле и на панели приборов в месте расположения подушек
безопасности со стороны пассажира и на сиденьях. Не кладите предметы на приборную панель со стороны пассажира
(например, сотовые телефоны), так как они могут помешать правильному раскрытию подушки безопасности
пассажира, а также стать причиной серьезных травм находящихся в автомобиле людей.
115) При наличии активной подушки безопасности пассажира детские кресла, которые устанавливаются в
направлении, противоположном движению автомобиля, НЕ должны ставиться на переднее кресло. Срабатывание
подушки безопасности может привести к получению ребенком смертельных травм вне зависимости от степени
тяжести столкновения. Если на переднее пассажирское сиденье устанавливается детское автокресло в направлении,
противоположном движению, всегда отключайте подушку безопасности со стороны пассажира. Помимо этого,
переднее сиденье пассажира должно быть отодвинуто максимально назад во избежание соприкосновения детского
кресла с панелью приборов. После снятия детского автокресла немедленно вновь подключите подушку безопасности
пассажира.
169

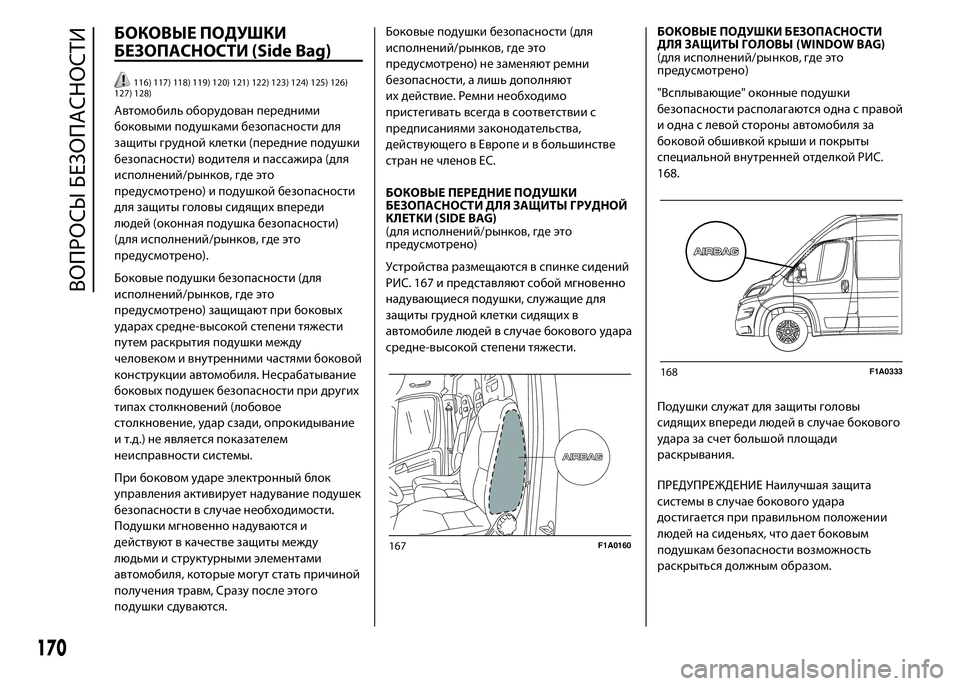

БОКОВЫЕ ПОДУШКИ
БЕЗОПАСНОСТИ (Side Bag)
116) 117) 118) 119) 120) 121) 122) 123) 124) 125) 126)
127) 128)
Автомобиль оборудован передними
боковыми подушками безопасности для
защиты грудной клетки (передние подушки
безопасности) водителя и пассажира (для
исполнений/рынков, где это
предусмотрено) и подушкой безопасности
для защиты головы сидящих впереди
людей (оконная подушка безопасности)
(для исполнений/рынков, где это
предусмотрено).
Боковые подушки безопасности (для
исполнений/рынков, где это
предусмотрено) защищают при боковых
ударах средне-высокой степени тяжести
путем раскрытия подушки между
человеком и внутренними частями боковой
конструкции автомобиля. Несрабатывание
боковых подушек безопасности при других
типах столкновений (лобовое
столкновение, удар сзади, опрокидывание
и т.д.) не является показателем
неисправности системы.
При боковом ударе электронный блок
управления активирует надувание подушек
безопасности в случае необходимости.
Подушки мгновенно надуваются и
действуют в качестве защиты между
людьми и структурными элементами
автомобиля, которые могут стать причиной
получения травм, Сразу после этого
подушки сдуваются.Боковые подушки безопасности (для
исполнений/рынков, где это
предусмотрено) не заменяют ремни
безопасности, а лишь дополняют
их действие. Ремни необходимо
пристегивать всегда в соответствии с
предписаниями законодательства,
действующего в Европе и в большинстве
стран не членов ЕС.
БОКОВЫЕ ПЕРЕДНИЕ ПОДУШКИ
БЕЗОПАСНОСТИ ДЛЯ ЗАЩИТЫ ГРУДНОЙ
КЛЕТКИ (SIDE BAG)
(для исполнений/рынков, где это
предусмотрено)
Устройства размещаются в спинке сидений
РИС. 167 и представляют собой мгновенно
надувающиеся подушки, служащие для
защиты грудной клетки сидящих в
автомобиле людей в случае бокового удара
средне-высокой степени тяжести.БОКОВЫЕ ПОДУШКИ БЕЗОПАСНОСТИ
ДЛЯ ЗАЩИТЫ ГОЛОВЫ (WINDOW BAG)
(для исполнений/рынков, где это
предусмотрено)
"Всплывающие" оконные подушки
безопасности располагаются одна с правой
и одна с левой стороны автомобиля за
боковой обшивкой крыши и покрыты
специальной внутренней отделкой РИС.
168.
Подушки служат для защиты головы
сидящих впереди людей в случае бокового
удара за счет большой площади
раскрывания.
ПРЕДУПРЕЖДЕНИЕ Наилучшая защита
системы в случае бокового удара
достигается при правильном положении
людей на сиденьях, что дает боковым
подушкам безопасности возможность
раскрыться должным образом.
167F1A0160
168F1A0333
170
ВОПРОСЫ БЕЗОПАСНОСТИ

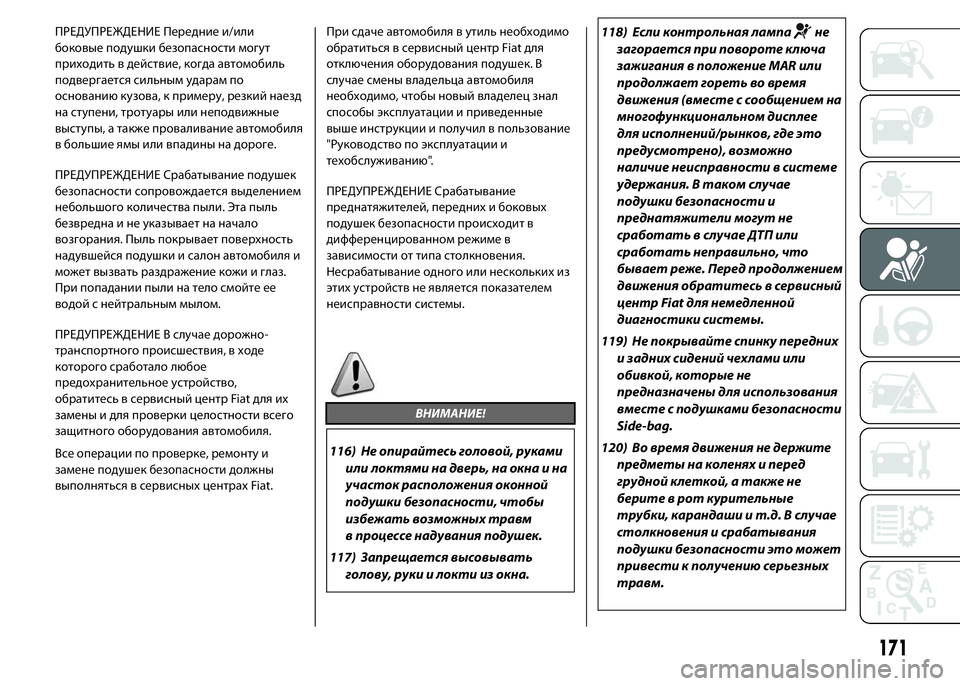

ПРЕДУПРЕЖДЕНИЕ Передние и/или
боковые подушки безопасности могут
приходить в действие, когда автомобиль
подвергается сильным ударам по
основанию кузова, к примеру, резкий наезд
на ступени, тротуары или неподвижные
выступы, а также проваливание автомобиля
в большие ямы или впадины на дороге.
ПРЕДУПРЕЖДЕНИЕ Срабатывание подушек
безопасности сопровождается выделением
небольшого количества пыли. Эта пыль
безвредна и не указывает на начало
возгорания. Пыль покрывает поверхность
надувшейся подушки и салон автомобиля и
может вызвать раздражение кожи и глаз.
При попадании пыли на тело смойте ее
водой с нейтральным мылом.
ПРЕДУПРЕЖДЕНИЕ В случае дорожно-
транспортного происшествия, в ходе
которого сработало любое
предохранительное устройство,
обратитесь в сервисный центр Fiat для их
замены и для проверки целостности всего
защитного оборудования автомобиля.
Все операции по проверке, ремонту и
замене подушек безопасности должны
выполняться в сервисных центрах Fiat.При сдаче автомобиля в утиль необходимо
обратиться в сервисный центр Fiat для
отключения оборудования подушек. В
случае смены владельца автомобиля
необходимо, чтобы новый владелец знал
способы эксплуатации и приведенные
выше инструкции и получил в пользование
"Руководство по эксплуатации и
техобслуживанию".
ПРЕДУПРЕЖДЕНИЕ Срабатывание
преднатяжителей, передних и боковых
подушек безопасности происходит в
дифференцированном режиме в
зависимости от типа столкновения.
Несрабатывание одного или нескольких из
этих устройств не является показателем
неисправности системы.
ВНИМАНИЕ!
116) Не опирайтесь головой, руками
или локтями на дверь, на окна и на
участок расположения оконной
подушки безопасности, чтобы
избежать возможных травм
в процессе надувания подушек.
117) Запрещается высовывать
голову, руки и локти из окна.118) Если контрольная лампа
не
загорается при повороте ключа
зажигания в положение MAR или
продолжает гореть во время
движения (вместе с сообщением на
многофункциональном дисплее
для исполнений/рынков, где это
предусмотрено), возможно
наличие неисправности в системе
удержания. В таком случае
подушки безопасности и
преднатяжители могут не
сработать в случае ДТП или
сработать неправильно, что
бывает реже. Перед продолжением
движения обратитесь в сервисный
центр Fiat для немедленной
диагностики системы.
119) Не покрывайте спинку передних
и задних сидений чехлами или
обивкой, которые не
предназначены для использования
вместе с подушками безопасности
Side-bag.
120) Во время движения не держите
предметы на коленях и перед
грудной клеткой, а также не
берите в рот курительные
трубки, карандаши и т.д. В случае
столкновения и срабатывания
подушки безопасности это может
привести к получению серьезных
травм.
171

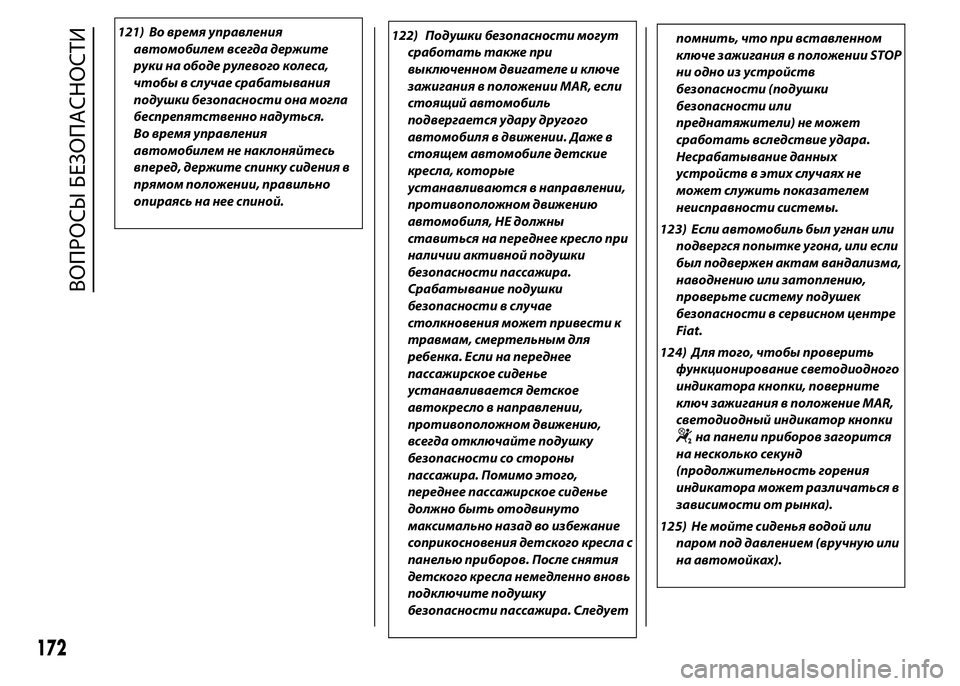

121) Во время управления
автомобилем всегда держите
руки на ободе рулевого колеса,
чтобы в случае срабатывания
подушки безопасности она могла
беспрепятственно надуться.
Во время управления
автомобилем не наклоняйтесь
вперед, держите спинку сидения в
прямом положении, правильно
опираясь на нее спиной.
172
ВОПРОСЫ БЕЗОПАСНОСТИ
122) Подушки безопасности могут
сработать также при
выключенном двигателе и ключе
зажигания в положении MAR, если
стоящий автомобиль
подвергается удару другого
автомобиля в движении. Даже в
стоящем автомобиле детские
кресла, которые
устанавливаются в направлении,
противоположном движению
автомобиля, НЕ должны
ставиться на переднее кресло при
наличии активной подушки
безопасности пассажира.
Срабатывание подушки
безопасности в случае
столкновения может привести к
травмам, смертельным для
ребенка. Если на переднее
пассажирское сиденье
устанавливается детское
автокресло в направлении,
противоположном движению,
всегда отключайте подушку
безопасности со стороны
пассажира. Помимо этого,
переднее пассажирское сиденье
должно быть отодвинуто
максимально назад во избежание
соприкосновения детского кресла с
панелью приборов. После снятия
детского кресла немедленно вновь
подключите подушку
безопасности пассажира. Следуетпомнить, что при вставленном
ключе зажигания в положении STOP
ни одно из устройств
безопасности (подушки
безопасности или
преднатяжители) не может
сработать вследствие удара.
Несрабатывание данных
устройств в этих случаях не
может служить показателем
неисправности системы.
123) Если автомобиль был угнан или
подвергся попытке угона, или если
был подвержен актам вандализма,
наводнению или затоплению,
проверьте систему подушек
безопасности в сервисном центре
Fiat.
124) Для того, чтобы проверить
функционирование светодиодного
индикатора кнопки, поверните
ключ зажигания в положение MAR,
светодиодный индикатор кнопки
на панели приборов загорится
на несколько секунд
(продолжительность горения
индикатора может различаться в
зависимости от рынка).
125) Не мойте сиденья водой или
паром под давлением (вручную или
на автомойках).

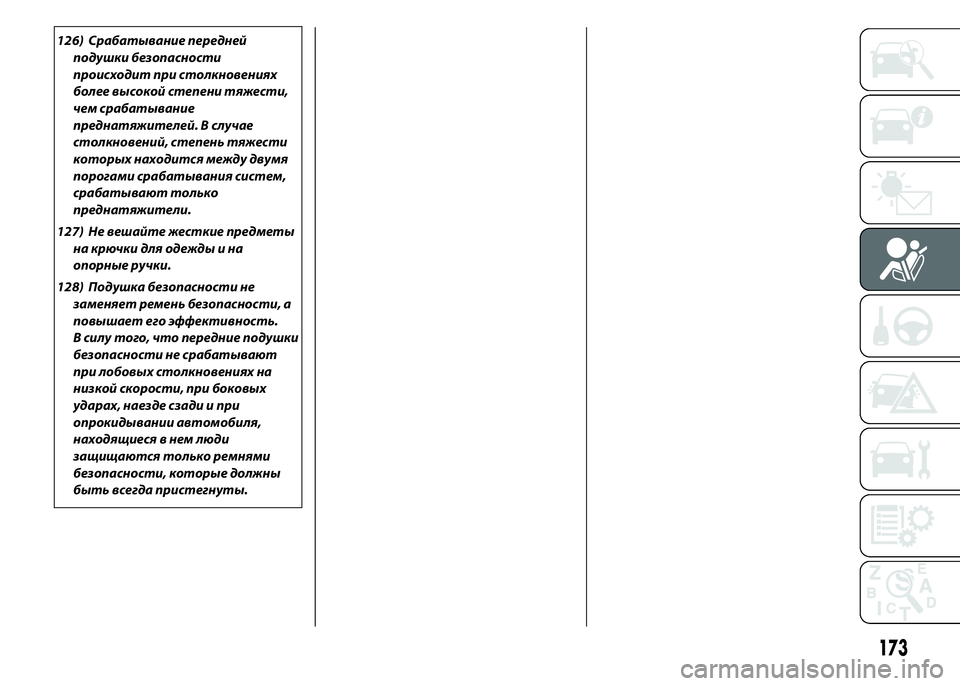

126) Срабатывание передней
подушки безопасности
происходит при столкновениях
более высокой степени тяжести,
чем срабатывание
преднатяжителей. В случае
столкновений, степень тяжести
которых находится между двумя
порогами срабатывания систем,
срабатывают только
преднатяжители.
127) Не вешайте жесткие предметы
на крючки для одежды и на
опорные ручки.
128) Подушка безопасности не
заменяет ремень безопасности, а
повышает его эффективность.
В силу того, что передние подушки
безопасности не срабатывают
при лобовых столкновениях на
низкой скорости, при боковых
ударах, наезде сзади и при
опрокидывании автомобиля,
находящиеся в нем люди
защищаются только ремнями
безопасности, которые должны
быть всегда пристегнуты.
173

174

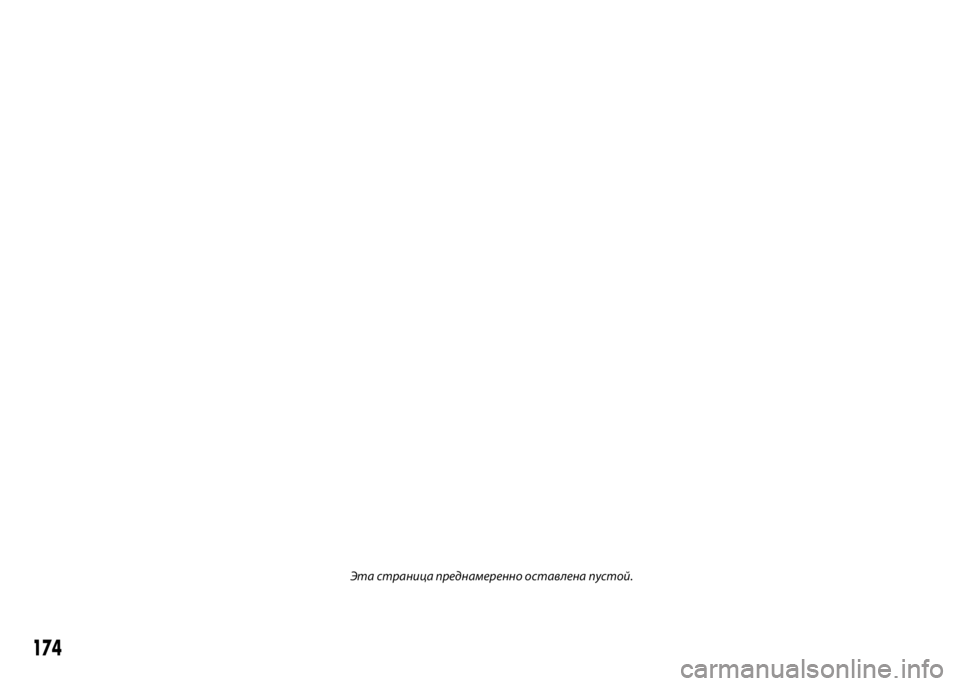

Эта страница преднамеренно оставлена пустой.

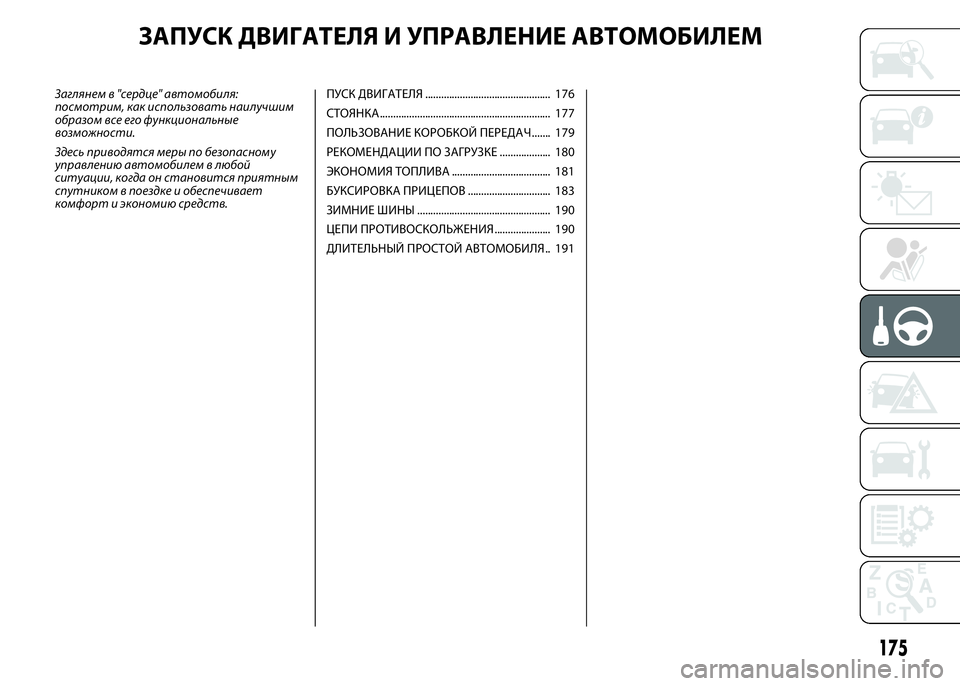

ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
Заглянем в "сердце" автомобиля:
посмотрим, как использовать наилучшим
образом все его функциональные
возможности.
Здесь приводятся меры по безопасному
управлению автомобилем в любой
ситуации, когда он становится приятным
спутником в поездке и обеспечивает
комфорт и экономию средств.ПУСК ДВИГАТЕЛЯ ............................................... 176
СТОЯНКА................................................................ 177
ПОЛЬЗОВАНИЕ КОРОБКОЙ ПЕРЕДАЧ....... 179
РЕКОМЕНДАЦИИ ПО ЗАГРУЗКЕ ................... 180
ЭКОНОМИЯ ТОПЛИВА ..................................... 181
БУКСИРОВКА ПРИЦЕПОВ ............................... 183
ЗИМНИЕ ШИНЫ .................................................. 190
ЦЕПИ ПРОТИВОСКОЛЬЖЕНИЯ ..................... 190
ДЛИТЕЛЬНЫЙ ПРОСТОЙ АВТОМОБИЛЯ.. 191
175

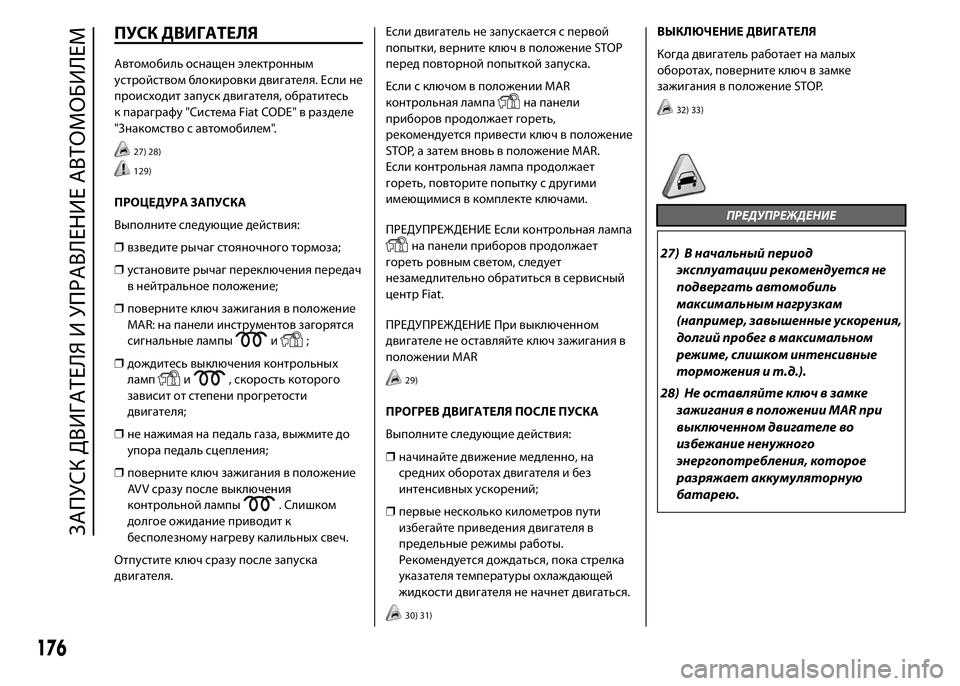

ПУСК ДВИГАТЕЛЯ
Автомобиль оснащен электронным
устройством блокировки двигателя. Если не
происходит запуск двигателя, обратитесь
к параграфу "Система Fiat CODE" в разделе
"Знакомство с автомобилем".
27) 28)
129)
ПРОЦЕДУРА ЗАПУСКА
Выполните следующие действия:
❒взведите рычаг стояночного тормоза;
❒установите рычаг переключения передач
в нейтральное положение;
❒поверните ключ зажигания в положение
MAR: на панели инструментов загорятся
сигнальные лампы
и;
❒дождитесь выключения контрольных
ламп
и, скорость которого
зависит от степени прогретости
двигателя;
❒не нажимая на педаль газа, выжмите до
упора педаль сцепления;
❒поверните ключ зажигания в положение
AVV сразу после выключения
контрольной лампы
. Слишком
долгое ожидание приводит к
бесполезному нагреву калильных свеч.
Отпустите ключ сразу после запуска
двигателя.Если двигатель не запускается с первой
попытки, верните ключ в положение STOP
перед повторной попыткой запуска.
Если с ключом в положении MAR
контрольная лампа
на панели
приборов продолжает гореть,
рекомендуется привести ключ в положение
STOP, а затем вновь в положение MAR.
Если контрольная лампа продолжает
гореть, повторите попытку с другими
имеющимися в комплекте ключами.
ПРЕДУПРЕЖДЕНИЕ Если контрольная лампа
на панели приборов продолжает
гореть ровным светом, следует
незамедлительно обратиться в сервисный
центр Fiat.
ПРЕДУПРЕЖДЕНИЕ При выключенном
двигателе не оставляйте ключ зажигания в
положении MAR
29)
ПРОГРЕВ ДВИГАТЕЛЯ ПОСЛЕ ПУСКА
Выполните следующие действия:
❒начинайте движение медленно, на
средних оборотах двигателя и без
интенсивных ускорений;
❒первые несколько километров пути
избегайте приведения двигателя в
предельные режимы работы.
Рекомендуется дождаться, пока стрелка
указателя температуры охлаждающей
жидкости двигателя не начнет двигаться.
30) 31)
ВЫКЛЮЧЕНИЕ ДВИГАТЕЛЯ
Когда двигатель работает на малых
оборотах, поверните ключ в замке
зажигания в положение STOP.
32) 33)
ПРЕДУПРЕЖДЕНИЕ
27) В начальный период
эксплуатации рекомендуется не
подвергать автомобиль
максимальным нагрузкам
(например, завышенные ускорения,
долгий пробег в максимальном
режиме, слишком интенсивные
торможения и т.д.).
28) Не оставляйте ключ в замке
зажигания в положении MAR при
выключенном двигателе во
избежание ненужного
энергопотребления, которое
разряжает аккумуляторную
батарею.
176
ЗАПУСК ДВИГАТЕЛЯ И УПРАВЛЕНИЕ АВТОМОБИЛЕМ
