FIAT DUCATO BASE CAMPER 2015 Руководство по эксплуатации и техобслуживанию (in Russian)

Контрольные
лампы на панели
приборовЧто означает Что делать
янтарно-желтая

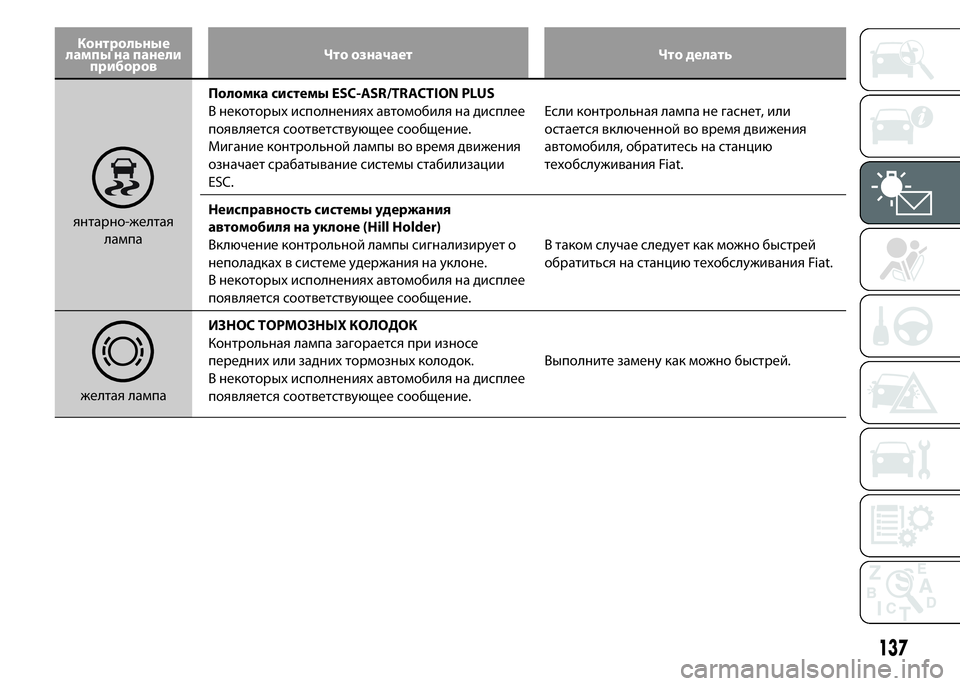

лампаПоломка системы ESC-ASR/TRACTION PLUS
В некоторых исполнениях автомобиля на дисплее
появляется соответствующее сообщение.
Мигание контрольной лампы во время движения
означает срабатывание системы стабилизации
ESC.Если контрольная лампа не гаснет, или
остается включенной во время движения
автомобиля, обратитесь на станцию
техобслуживания Fiat.
Неисправность системы удержания
автомобиля на уклоне (Hill Holder)
Включение контрольной лампы сигнализирует о
неполадках в системе удержания на уклоне.
В некоторых исполнениях автомобиля на дисплее
появляется соответствующее сообщение.В таком случае следует как можно быстрей
обратиться на станцию техобслуживания Fiat.
желтая лампаИЗНОС ТОРМОЗНЫХ КОЛОДОК
Контрольная лампа загорается при износе
передних или задних тормозных колодок.
В некоторых исполнениях автомобиля на дисплее
появляется соответствующее сообщение.Выполните замену как можно быстрей.
137

Контрольные
лампы на панели
приборовЧто означает Что делать
янтарно-желтая

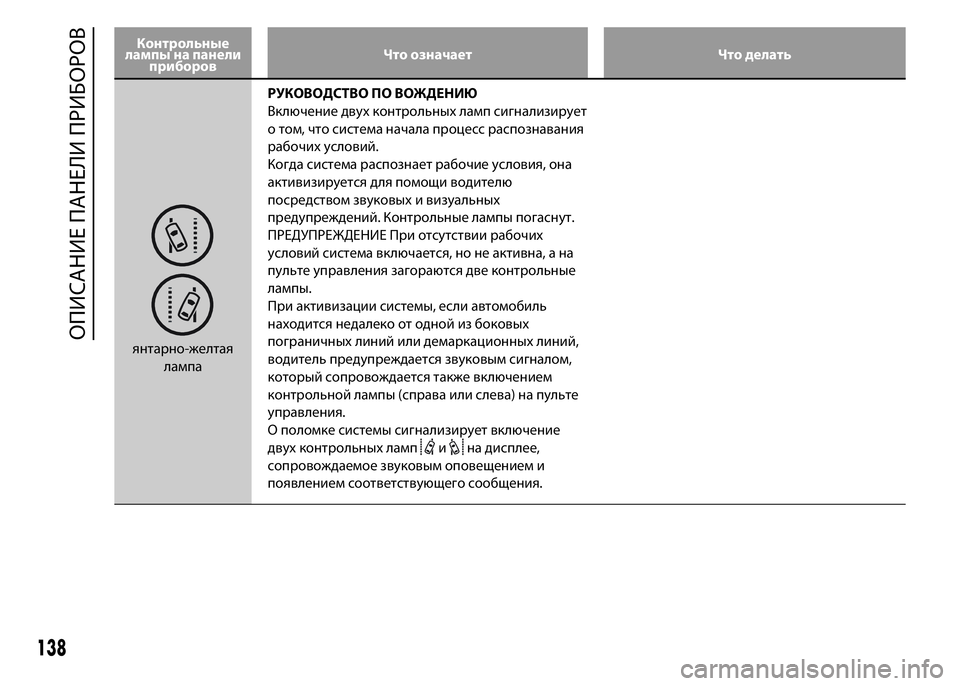

лампаРУКОВОДСТВО ПО ВОЖДЕНИЮ
Включение двух контрольных ламп сигнализирует
о том, что система начала процесс распознавания
рабочих условий.
Когда система распознает рабочие условия, она
активизируется для помощи водителю
посредством звуковых и визуальных
предупреждений. Контрольные лампы погаснут.
ПРЕДУПРЕЖДЕНИЕ При отсутствии рабочих
условий система включается, но не активна, а на
пульте управления загораются две контрольные
лампы.
При активизации системы, если автомобиль
находится недалеко от одной из боковых
пограничных линий или демаркационных линий,
водитель предупреждается звуковым сигналом,
который сопровождается также включением
контрольной лампы (справа или слева) на пульте
управления.
О поломке системы сигнализирует включение
двух контрольных ламп
ина дисплее,
сопровождаемое звуковым оповещением и
появлением соответствующего сообщения.
138
ОПИСАНИЕ ПАНЕЛИ ПРИБОРОВ

Контрольные
лампы на панели
приборовЧто означает Что делать
янтарно-желтая
лампаСИСТЕМА T.P.M.S.
Неисправность системы T.P.M.S.
Контрольная лампа загорается, когда выявляется
неисправность системы T.P.M.S.В таком случае следует как можно быстрей
обратиться на станцию техобслуживания Fiat.
Недостаточное давление в шинах
Включение контрольной лампы сигнализирует о
понижении давления в шине ниже
рекомендуемого значения и/или о медленной
потери давления. При таких обстоятельствах не
гарантируется наибольший срок службы шины и
оптимальный расход топлива.
ПРЕДУПРЕЖДЕНИЕ
23) Если при повороте ключа зажигания в положение MAR контрольная лампане загорается или включается и горит
постоянно или мигает при движении (в некоторых комплектациях на дисплее появляется и соответствующее
сообщение), следует как можно быстрее обратиться на станцию техобслуживания Fiat.
24) Присутствие воды в контуре питания может привести к серьезным повреждениям системы вспрыска и вызвать
нарушения в работе двигателя. Если контрольная лампа
загорается (в некоторых исполнениях вместе с
сообщением на дисплее), следует как можно быстрей обратиться на станцию техобслуживания Fiat для продува
топливной системы. Если такой сигнал появляется сразу после заправки автомобиля топливом, вода, скорее всего,
попала в топливный бак. Следует немедленно выключить двигатель и обратиться в сервисный центр Fiat.
25) Во время стадии регенерации может включиться электрический вентилятор.
139

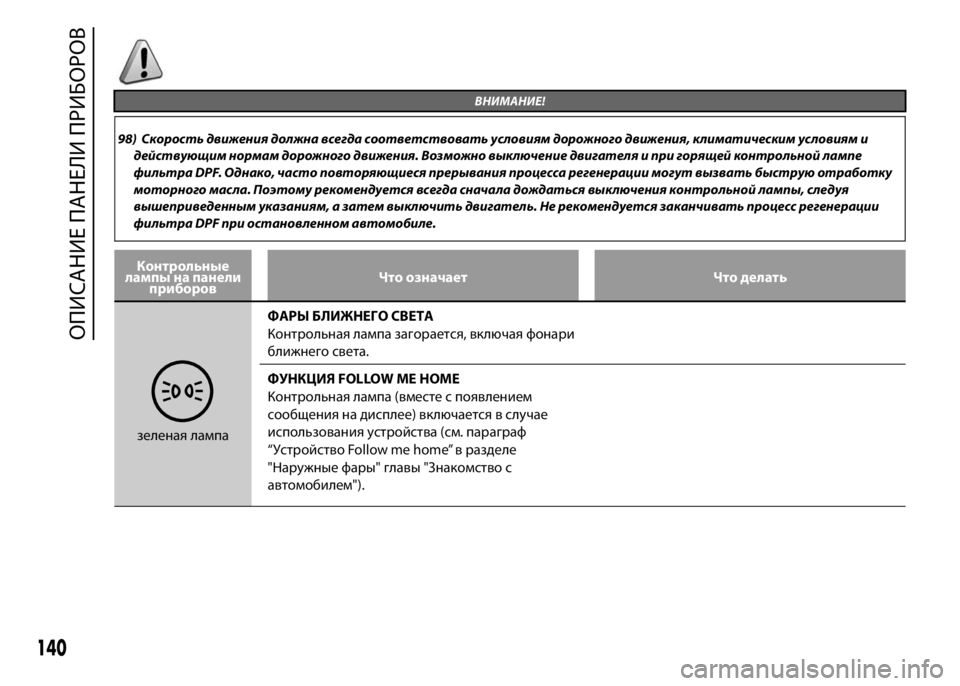

ВНИМАНИЕ!
98) Скорость движения должна всегда соответствовать условиям дорожного движения, климатическим условиям и
действующим нормам дорожного движения. Возможно выключение двигателя и при горящей контрольной лампе
фильтра DPF. Однако, часто повторяющиеся прерывания процесса регенерации могут вызвать быструю отработку
моторного масла. Поэтому рекомендуется всегда сначала дождаться выключения контрольной лампы, следуя
вышеприведенным указаниям, а затем выключить двигатель. Не рекомендуется заканчивать процесс регенерации
фильтра DPF при остановленном автомобиле.
Контрольные
лампы на панели
приборовЧто означает Что делать
зеленая лампаФАРЫ БЛИЖНЕГО СВЕТА
Контрольная лампа загорается, включая фонари
ближнего света.
ФУНКЦИЯ FOLLOW ME HOME
Контрольная лампа (вместе с появлением
сообщения на дисплее) включается в случае
использования устройства (см. параграф
“Устройство Follow me home” в разделе
"Наружные фары" главы "Знакомство с
автомобилем").
140
ОПИСАНИЕ ПАНЕЛИ ПРИБОРОВ

Контрольные
лампы на панели
приборовЧто означает Что делать

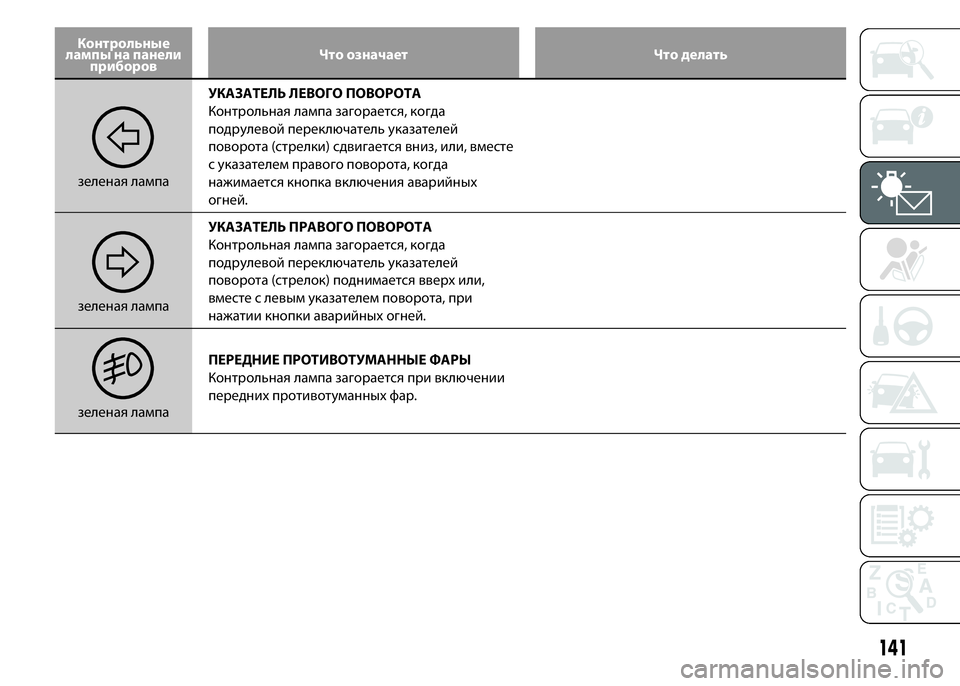

зеленая лампаУКАЗАТЕЛЬ ЛЕВОГО ПОВОРОТА
Контрольная лампа загорается, когда
подрулевой переключатель указателей
поворота (стрелки) сдвигается вниз, или, вместе
с указателем правого поворота, когда
нажимается кнопка включения аварийных
огней.
зеленая лампаУКАЗАТЕЛЬ ПРАВОГО ПОВОРОТА
Контрольная лампа загорается, когда
подрулевой переключатель указателей
поворота (стрелок) поднимается вверх или,
вместе с левым указателем поворота, при
нажатии кнопки аварийных огней.
зеленая лампаПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ
Контрольная лампа загорается при включении
передних противотуманных фар.
141

Контрольные
лампы на панели
приборовЧто означает Что делать
зеленая лампаСИСТЕМА КРУИЗ-КОНТРОЛЯ
(для исполнений/рынков, где это
предусмотрено)
При повороте ключа в положение MAR
контрольная лампа на дисплее загорается, но
через несколько секунд она должна погаснуть,
если система круиз-контроля выключена.
Контрольная лампа на шкале загорается при
повороте гайки системы круиз-контроль в
положение ON или
, в зависимости от
исполнения. В некоторых исполнениях
автомобиля на дисплее появляется
соответствующее сообщение.
зеленая лампаОГРАНИЧИТЕЛЬ СКОРОСТИ (SPEED LIMITER)
(для исполнений/рынков, где это
предусмотрено)
Контрольная лампа на шкале включается при
активации функции.
В некоторых исполнениях автомобиля на
дисплее появляется соответствующее
сообщение.
синяя лампаАВТОМАТИЧЕСКИЕ ФАРЫ ДАЛЬНЕГО СВЕТА
Контрольная лампа загорается, включая
автоматические фонари дальнего света.
142
ОПИСАНИЕ ПАНЕЛИ ПРИБОРОВ

Контрольные
лампы на панели
приборовЧто означает Что делать
синяя лампаФАРЫ ДАЛЬНЕГО СВЕТА
Контрольная лампа загорается при включении
фар дальнего света.
Сообщения на дисплее
Что означает Что делать
НЕИСПРАВНОСТЬ НАРУЖНЫХ ФОНАРЕЙ
(Исполнения с многофункциональным дисплеем
с изменяемой конфигурацией)
Символ загорается, когда отслеживается
неисправность в одной из систем освещения:
❒указатели поворота
❒задние противотуманные фары
❒стоп-сигналы
❒габаритные огни
❒лампы дневного света
❒фонари освещения номерного знака
❒фонари заднего хода
❒автоматические фары дальнего света
❒габаритные огни прицепа
❒указатели поворота прицепа.
Возможные неисправности приборов
освещения: перегорела одна или несколько
лампочек, перегорел соответствующий
защитный предохранитель или произошел сбой
электрического соединения.
143

Что означает Что делать

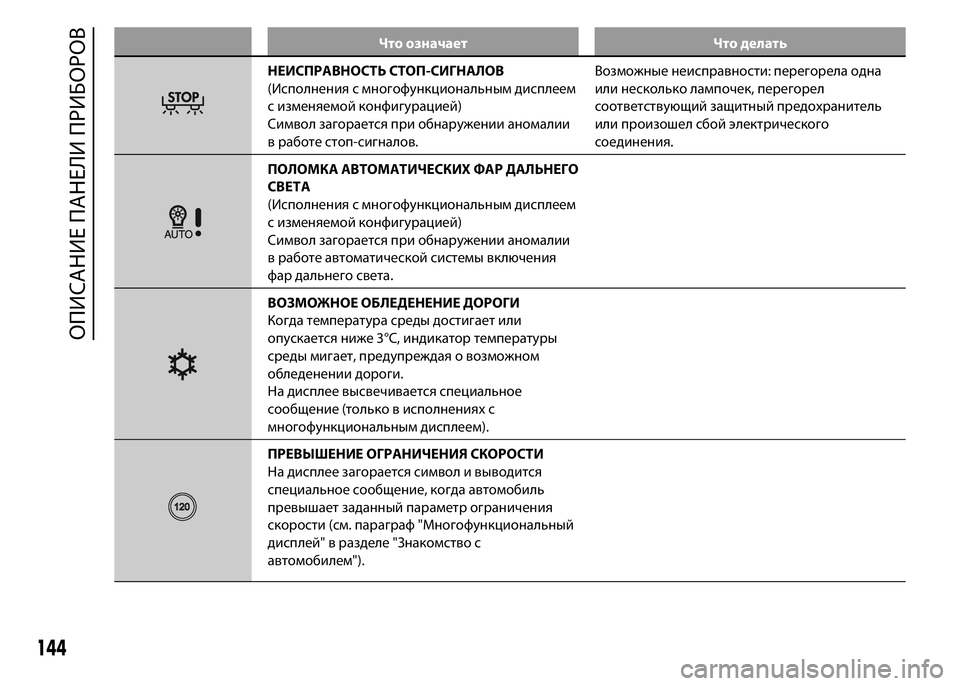

НЕИСПРАВНОСТЬ СТОП-СИГНАЛОВ
(Исполнения с многофункциональным дисплеем
с изменяемой конфигурацией)
Символ загорается при обнаружении аномалии
в работе стоп-сигналов.Возможные неисправности: перегорела одна
или несколько лампочек, перегорел
соответствующий защитный предохранитель
или произошел сбой электрического
соединения.
ПОЛОМКА АВТОМАТИЧЕСКИХ ФАР ДАЛЬНЕГО
СВЕТА
(Исполнения с многофункциональным дисплеем
с изменяемой конфигурацией)
Символ загорается при обнаружении аномалии
в работе автоматической системы включения
фар дальнего света.
ВОЗМОЖНОЕ ОБЛЕДЕНЕНИЕ ДОРОГИ
Когда температура среды достигает или
опускается ниже 3°C, индикатор температуры
среды мигает, предупреждая о возможном
обледенении дороги.
На дисплее высвечивается специальное
сообщение (только в исполнениях с
многофункциональным дисплеем).
ПРЕВЫШЕНИЕ ОГРАНИЧЕНИЯ СКОРОСТИ
На дисплее загорается символ и выводится
специальное сообщение, когда автомобиль
превышает заданный параметр ограничения
скорости (см. параграф "Многофункциональный
дисплей" в разделе "Знакомство с
автомобилем").
144
ОПИСАНИЕ ПАНЕЛИ ПРИБОРОВ

Что означает Что делать

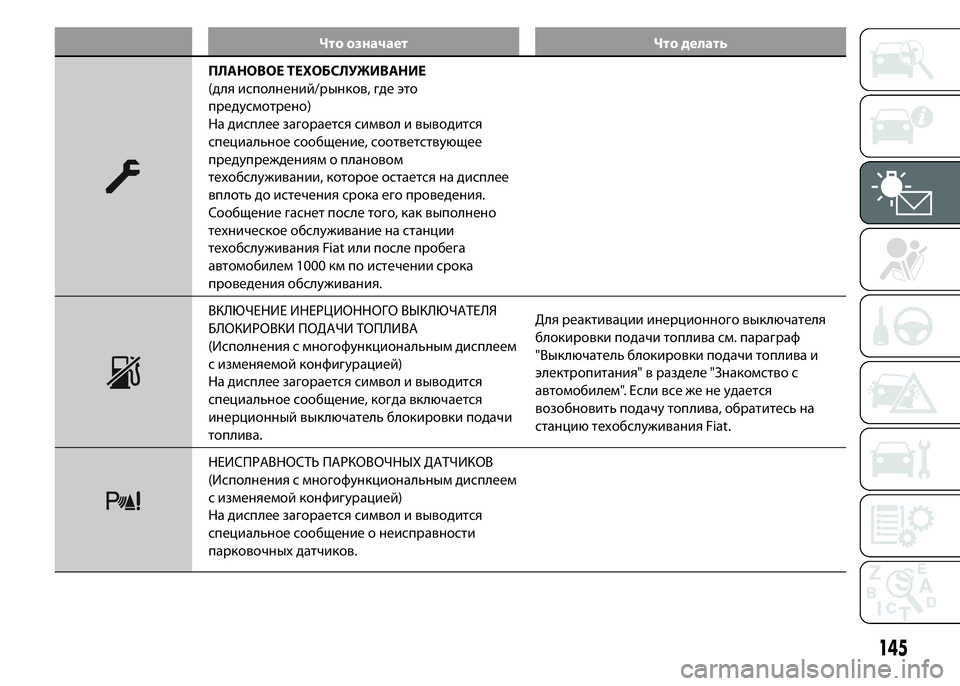

ПЛАНОВОЕ ТЕХОБСЛУЖИВАНИЕ
(для исполнений/рынков, где это
предусмотрено)
На дисплее загорается символ и выводится
специальное сообщение, соответствующее
предупреждениям о плановом
техобслуживании, которое остается на дисплее
вплоть до истечения срока его проведения.
Сообщение гаснет после того, как выполнено
техническое обслуживание на станции
техобслуживания Fiat или после пробега
автомобилем 1000 км по истечении срока
проведения обслуживания.
ВКЛЮЧЕНИЕ ИНЕРЦИОННОГО ВЫКЛЮЧАТЕЛЯ
БЛОКИРОВКИ ПОДАЧИ ТОПЛИВА
(Исполнения с многофункциональным дисплеем
с изменяемой конфигурацией)
На дисплее загорается символ и выводится
специальное сообщение, когда включается
инерционный выключатель блокировки подачи
топлива.Для реактивации инерционного выключателя
блокировки подачи топлива см. параграф
"Выключатель блокировки подачи топлива и
электропитания" в разделе "Знакомство с
автомобилем". Если все же не удается
возобновить подачу топлива, обратитесь на
станцию техобслуживания Fiat.
НЕИСПРАВНОСТЬ ПАРКОВОЧНЫХ ДАТЧИКОВ
(Исполнения с многофункциональным дисплеем
с изменяемой конфигурацией)
На дисплее загорается символ и выводится
специальное сообщение о неисправности
парковочных датчиков.
145

Что означает Что делать

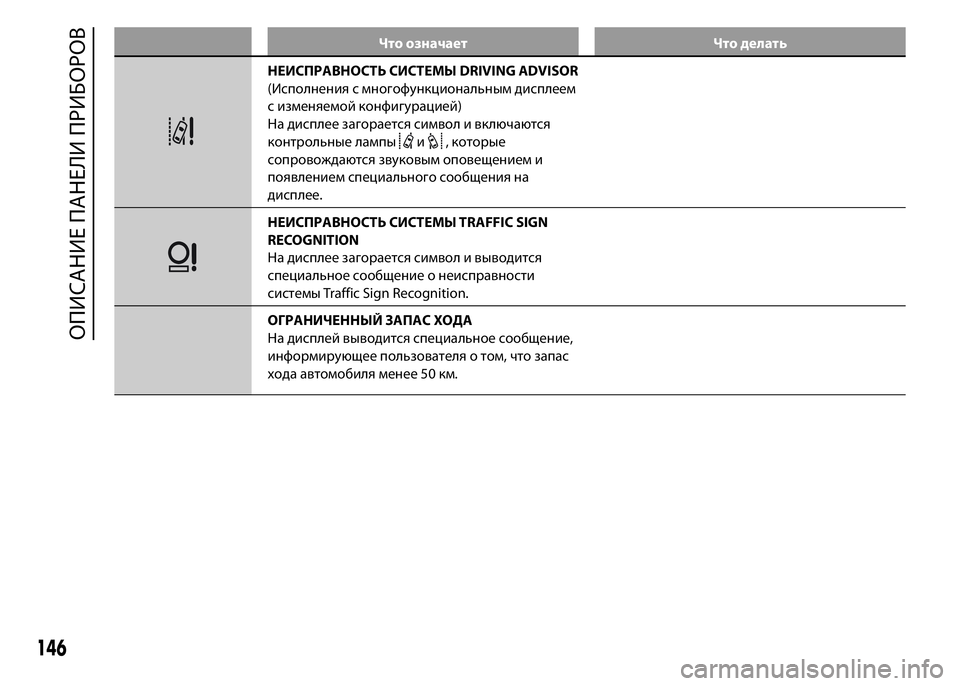

НЕИСПРАВНОСТЬ СИСТЕМЫ DRIVING ADVISOR
(Исполнения с многофункциональным дисплеем
с изменяемой конфигурацией)
На дисплее загорается символ и включаются
контрольные лампы
и, которые
сопровождаются звуковым оповещением и
появлением специального сообщения на
дисплее.
НЕИСПРАВНОСТЬ СИСТЕМЫ TRAFFIC SIGN
RECOGNITION
На дисплее загорается символ и выводится
специальное сообщение о неисправности
системы Traffic Sign Recognition.
ОГРАНИЧЕННЫЙ ЗАПАС ХОДА
На дисплей выводится специальное сообщение,
информирующее пользователя о том, что запас
хода автомобиля менее 50 км.
146
