FIAT DUCATO BASE CAMPER 2015 Руководство по эксплуатации и техобслуживанию (in Russian)

Контрольные
лампы на дисплееЧто означает Что делать

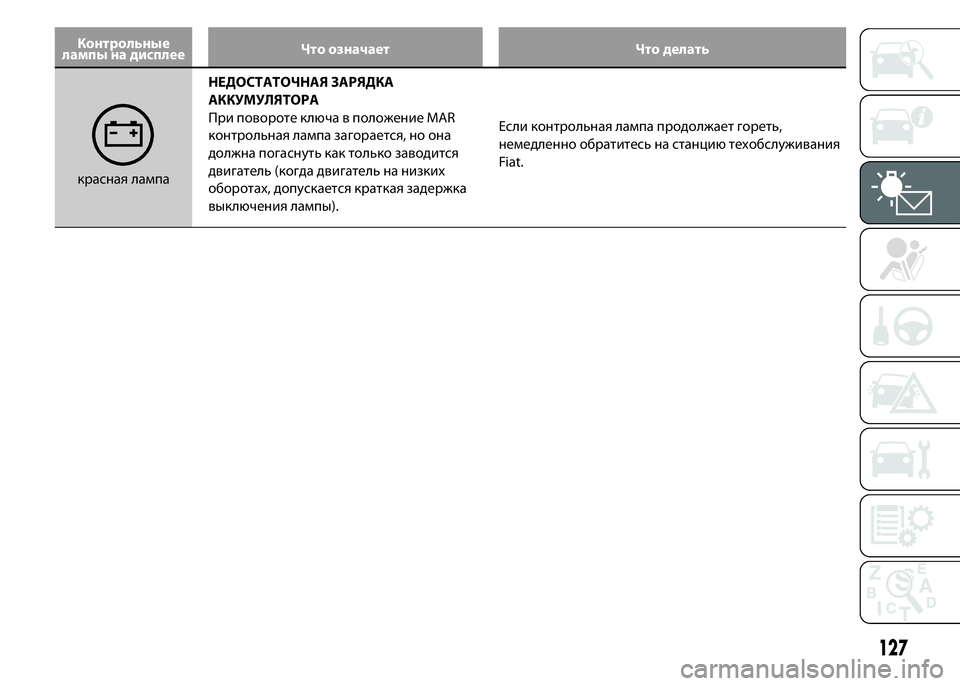

красная лампаНЕДОСТАТОЧНАЯ ЗАРЯДКА
АККУМУЛЯТОРА
При повороте ключа в положение MAR
контрольная лампа загорается, но она
должна погаснуть как только заводится
двигатель (когда двигатель на низких
оборотах, допускается краткая задержка
выключения лампы).Если контрольная лампа продолжает гореть,
немедленно обратитесь на станцию техобслуживания
Fiat.
127

Контрольные
лампы на дисплееЧто означает Что делать
красная лампаНЕДОСТАТОЧНОЕ ДАВЛЕНИЕ МОТОРНОГО МАСЛА
При повороте ключа в положение MAR контрольная лампа загорается,
но через несколько секунд она должна погаснуть сразу после запуска
двигателя.
Контрольная лампа загорается ровным светом вместе с сообщением на
дисплее, когда система отслеживает недостаточное давление
моторного масла.
22)
ОТРАБОТАННОЕ МОТОРНОЕ МАСЛО
(только для исполнений Multijet с фильтром DPF)
Контрольная лампа загорается и мигает вместе с сообщением на
дисплее (для исполнений/рынков, где это предусмотрено), когда
система отслеживает низкое качество моторного масла.
Включение контрольной лампы в импульсном режиме не должно
считаться неисправностью автомобиля; она указывает водителю, что
обычная эксплуатация транспортного средства привела к
необходимости заменить моторное масло. Если масло не будет
заменено, по достижении второй степени отработки, на панели
приборов загорится также контрольная лампа
и работа двигателя
будет ограничена до скорости 3000 об/мин.
Если по достижении третьей степени отработки масло не будет
заменено, скорость работы двигателя будет ограничена до 1500 об/мин
во избежание серьезных повреждений.Незамедлительно
обратитесь на станцию
техобслуживания Fiat.
96) 97)
Процесс отработки
моторного масла
ускоряется следующими
факторами:
– преимущественное
использование
автомобиля в городе, что
учащает процесс
регенерации DPF
– использование
автомобиля на краткие
расстояния, которые не
дают двигателю
возможность достичь
рабочей температуры
– постоянное
прерывание процесса
регенерации, на что
указывает включение
контрольной лампы
фильтра DPF.
128
ОПИСАНИЕ ПАНЕЛИ ПРИБОРОВ

Контрольные
лампы на панели
приборовЧто означает Что делать

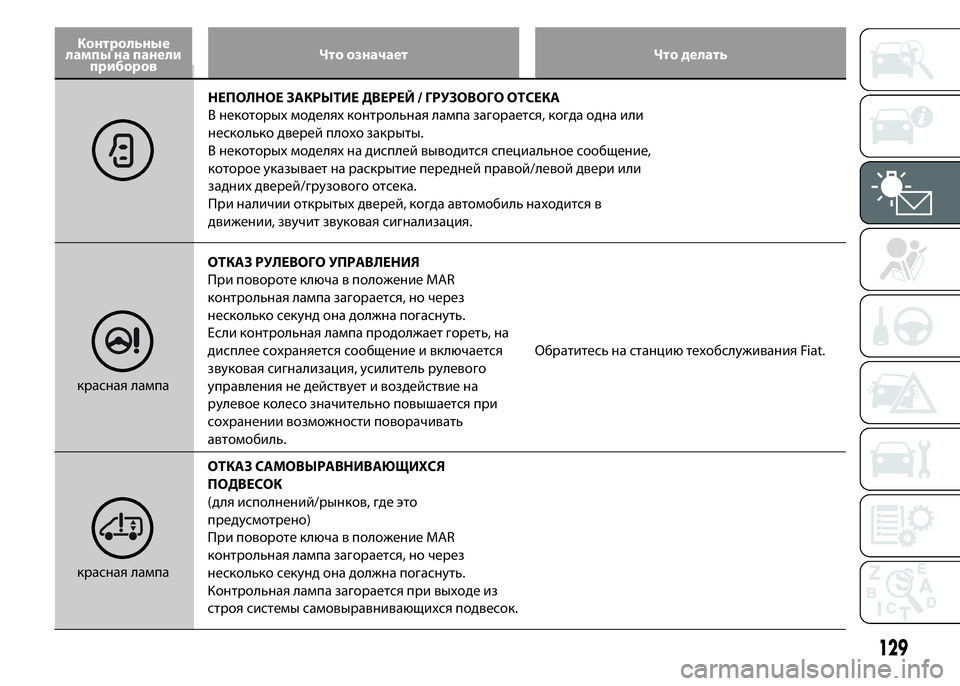

красная лампаОТКАЗ РУЛЕВОГО УПРАВЛЕНИЯ
При повороте ключа в положение MAR
контрольная лампа загорается, но через
несколько секунд она должна погаснуть.
Если контрольная лампа продолжает гореть, на
дисплее сохраняется сообщение и включается
звуковая сигнализация, усилитель рулевого
управления не действует и воздействие на
рулевое колесо значительно повышается при
сохранении возможности поворачивать
автомобиль.Обратитесь на станцию техобслуживания Fiat.
красная лампаОТКАЗ САМОВЫРАВНИВАЮЩИХСЯ
ПОДВЕСОК
(для исполнений/рынков, где это
предусмотрено)
При повороте ключа в положение MAR
контрольная лампа загорается, но через
несколько секунд она должна погаснуть.
Контрольная лампа загорается при выходе из
строя системы самовыравнивающихся подвесок.
129
НЕПОЛНОЕ ЗАКРЫТИЕ ДВЕРЕЙ / ГРУЗОВОГО ОТСЕКА
В некоторых моделях контрольная лампа загорается, когда одна или
несколько дверей плохо закрыты.
В некоторых моделях на дисплей выводится специальное сообщение,
которое указывает на раскрытие передней правой/левой двери или
задних дверей/грузового отсека.
При наличии открытых дверей, когда автомобиль находится в
движении, звучит звуковая сигнализация.

ВНИМАНИЕ!
94) Если контрольная лампане загорается при повороте ключа в положение MAR или продолжает гореть во время
движения (вместе с сообщением на дисплее), возможно наличие неполадок в системах безопасности. В таком случае
во время аварии подушки безопасности или преднатяжители могут не сработать или, что случается гораздо реже,
могут сработать самопроизвольно. Прежде чем продолжить движение, обратитесь на станцию техобслуживания
Fiat для немедленной диагностики системы.
95) Отказ контрольной лампы
сигнализируется ее миганиемили, в зависимости от исполнения, постоянно
загорающимся символом
на дисплее. В данном случае контрольная лампане указывает на возможные
неисправности в системах удержания. Прежде, чем продолжать движение, обратитесь на станцию техобслуживания
Fiat для немедленной проверки системы.
96) При загоревшейся контрольной лампе
, моторное масло сразу же должно быть заменено, в любом случае это
должно быть сделано при пробеге не более 500 км с момента загорания контрольной лампы. Несоблюдение указанных
рекомендаций может привести к серьезному повреждению двигателя, а также к прекращению срока действия
гарантии. Необходимо помнить, что включение этой контрольной лампы никак не связано с количеством масла в
двигателе, поэтому при появлении мигающей контрольной лампы ни в коем случае не следует добавлять в двигатель
масло.
97) Если контрольная лампа
продолжает мигать во время движения, обратитесь на станцию техобслуживания Fiat.
ПРЕДУПРЕЖДЕНИЕ
22) Если контрольная лампазагорается во время движения, следует немедленно остановить двигатель и
обратиться на станцию техобслуживания Fiat.
130
ОПИСАНИЕ ПАНЕЛИ ПРИБОРОВ

Контрольные
лампы на панели
приборовЧто означает Что делать
янтарно-желтая
лампаНЕИСПРАВНОСТЬ СИСТЕМЫ ДИАГНОСТИКИ EOBD /
СИСТЕМЫ ВПРЫСКА
В обычных условиях при повороте ключа зажигания в
положение MAR контрольная лампа загорается, но
через несколько секунд она должна погаснуть после
запуска двигателя.
Работу контрольной лампы
можно проверить с
помощью специальной аппаратуры, которая имеется у
представителей службы регулировки дорожного
движения. Соблюдать нормы, действующие в стране
эксплуатации автомобиля.
23)
Если контрольная лампа продолжает гореть или
загорается во время движения, это означает
неисправность системы впрыска. В частности,
постоянное горение контрольной лампы указывает на
неисправность в системе подачи топлива/зажигания,
которая может вызвать повышенные выбросы в
атмосферу, возможные потери рабочих характеристик,
плохую управляемость автомобиля и повышенный
расход топлива.
В некоторых исполнениях на дисплей выводится
соответствующее сообщение.
Контрольная лампа погаснет, как только причина
неисправности исчезнет, но сигнал о ней останется в
памяти системы.В таких условиях можно продолжать
движение, но нельзя слишком сильно
перегружать двигатель или двигаться на
большой скорости. Продолжительная
эксплуатация автомобиля с постоянно
горящей контрольной лампой может
привести к серьезным повреждениям.
Как можно быстрей обратитесь на
станцию техобслуживания Fiat.
131

Контрольные
лампы на панели
приборовЧто означает Что делать

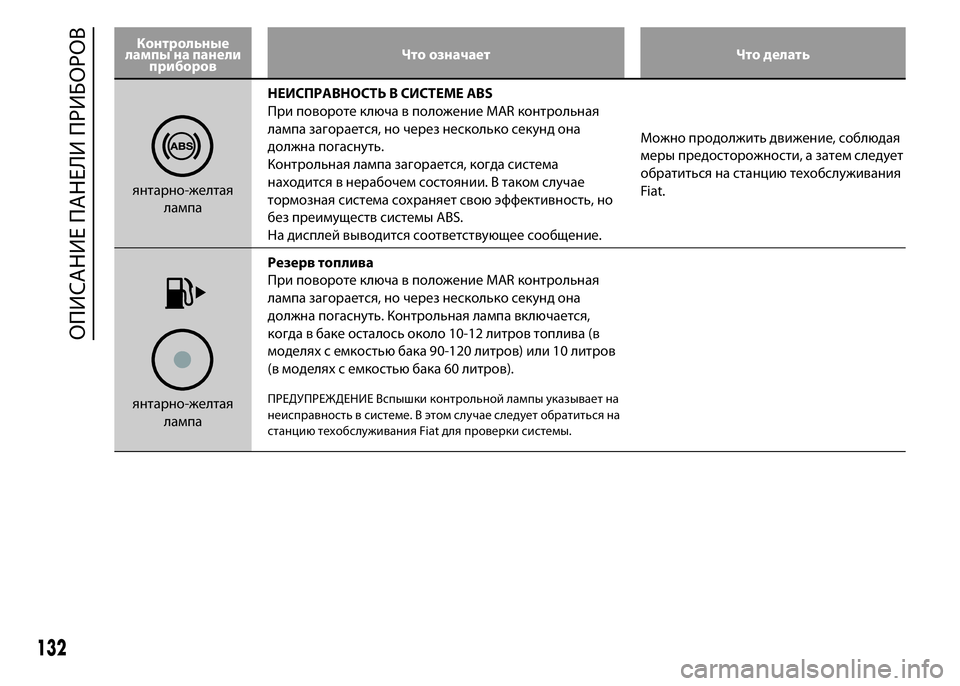

янтарно-желтая
лампаНЕИСПРАВНОСТЬ В СИСТЕМЕ ABS
При повороте ключа в положение MAR контрольная
лампа загорается, но через несколько секунд она
должна погаснуть.
Контрольная лампа загорается, когда система
находится в нерабочем состоянии. В таком случае
тормозная система сохраняет свою эффективность, но
без преимуществ системы ABS.
На дисплей выводится соответствующее сообщение.Можно продолжить движение, соблюдая
меры предосторожности, а затем следует
обратиться на станцию техобслуживания
Fiat.
янтарно-желтая
лампаРезерв топлива
При повороте ключа в положение MAR контрольная
лампа загорается, но через несколько секунд она
должна погаснуть. Контрольная лампа включается,
когда в баке осталось около 10-12 литров топлива (в
моделях с емкостью бака 90-120 литров) или 10 литров
(в моделях с емкостью бака 60 литров).ПРЕДУПРЕЖДЕНИЕ Вспышки контрольной лампы указывает на
неисправность в системе. В этом случае следует обратиться на
станцию техобслуживания Fiat для проверки системы.
132
ОПИСАНИЕ ПАНЕЛИ ПРИБОРОВ

Контрольные
лампы на панели
приборовЧто означает Что делать

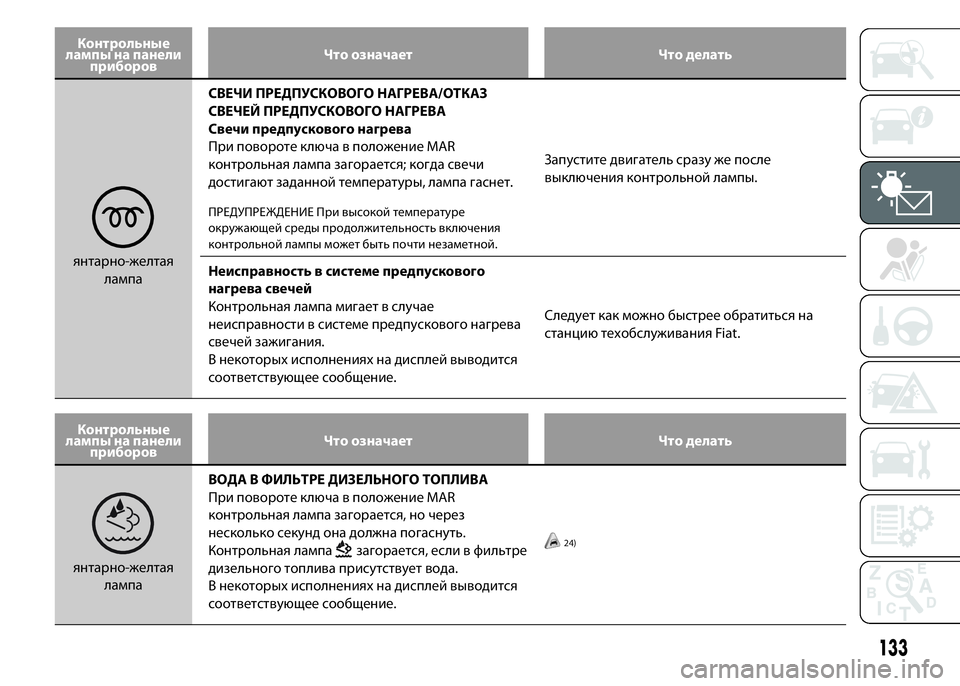

янтарно-желтая
лампаСВЕЧИ ПРЕДПУСКОВОГО НАГРЕВА/ОТКАЗ
СВЕЧЕЙ ПРЕДПУСКОВОГО НАГРЕВА
Свечи предпускового нагрева
При повороте ключа в положение MAR
контрольная лампа загорается; когда свечи
достигают заданной температуры, лампа гаснет.
ПРЕДУПРЕЖДЕНИЕ При высокой температуре
окружающей среды продолжительность включения
контрольной лампы может быть почти незаметной.
Запустите двигатель сразу же после
выключения контрольной лампы.
Неисправность в системе предпускового
нагрева свечей
Контрольная лампа мигает в случае
неисправности в системе предпускового нагрева
свечей зажигания.
В некоторых исполнениях на дисплей выводится
соответствующее сообщение.Следует как можно быстрее обратиться на
станцию техобслуживания Fiat.
Контрольные
лампы на панели
приборовЧто означает Что делать
янтарно-желтая
лампаВОДА В ФИЛЬТРЕ ДИЗЕЛЬНОГО ТОПЛИВА
При повороте ключа в положение MAR
контрольная лампа загорается, но через
несколько секунд она должна погаснуть.
Контрольная лампа
загорается, если в фильтре
дизельного топлива присутствует вода.
В некоторых исполнениях на дисплей выводится
соответствующее сообщение.24)
133

Контрольные
лампы на панели
приборовЧто означает Что делать
янтарно-желтая
лампаНЕИСПРАВНОСТЬ СИСТЕМЫ ЗАЩИТЫ
АВТОМОБИЛЯ (FIAT CODE)
При повороте ключа в положение MAR
контрольная лампа должна вспыхнуть только
один раз и потом погаснуть.
Горящая ровным светом контрольная лампа,
когда ключ в положении MAR, указывает на:
❒возможную неисправность (см. раздел "Система Fiat
Code" в главе "Знакомство с автомобилем");
❒возможную попытку взлома замков автомобиля; в
таком случае контрольная лампа гаснет примерно
через 10 секунд.
Если контрольная лампамигает при
работающем двигателе, это означает, что
автомобиль не защищен от блокировки
двигателя.Обратитесь на станцию техобслуживания Fiat
для введения в память всех ключей.
янтарно-желтая
лампаЗАДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ
Контрольная лампа загорается при включении
задних противотуманных фар.
134
ОПИСАНИЕ ПАНЕЛИ ПРИБОРОВ

Контрольные
лампы на панели
приборовЧто означает Что делать

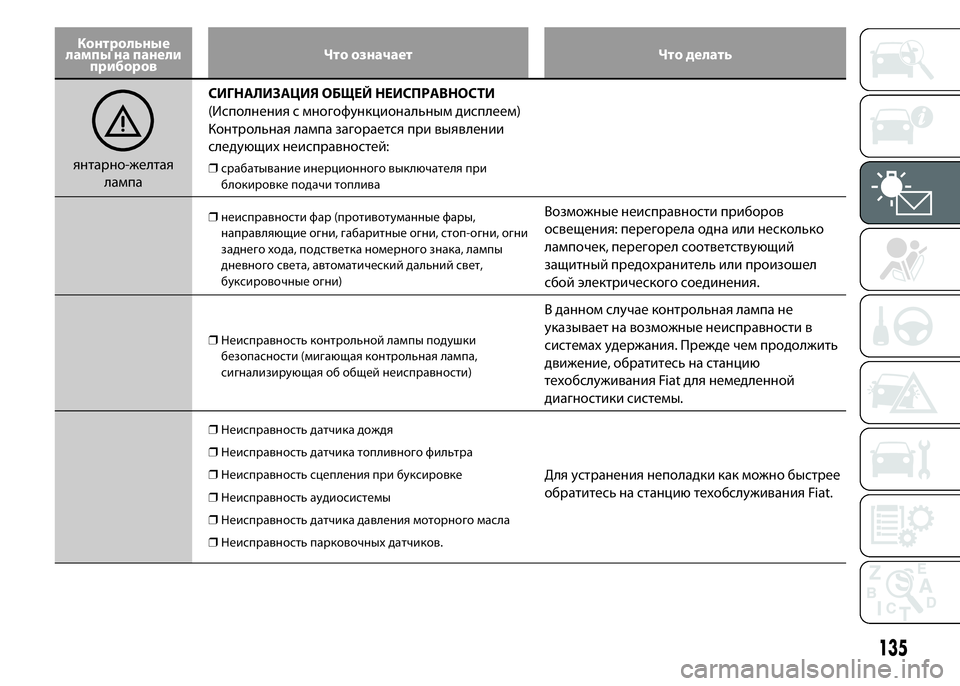

янтарно-желтая
лампаСИГНАЛИЗАЦИЯ ОБЩЕЙ НЕИСПРАВНОСТИ
(Исполнения с многофункциональным дисплеем)
Контрольная лампа загорается при выявлении
следующих неисправностей:❒срабатывание инерционного выключателя при
блокировке подачи топлива
❒неисправности фар (противотуманные фары,
направляющие огни, габаритные огни, стоп-огни, огни
заднего хода, подстветка номерного знака, лампы
дневного света, автоматический дальний свет,
буксировочные огни)
Возможные неисправности приборов
освещения: перегорела одна или несколько
лампочек, перегорел соответствующий
защитный предохранитель или произошел
сбой электрического соединения.
❒Неисправность контрольной лампы подушки
безопасности (мигающая контрольная лампа,
сигнализирующая об общей неисправности)
В данном случае контрольная лампа не
указывает на возможные неисправности в
системах удержания. Прежде чем продолжить
движение, обратитесь на станцию
техобслуживания Fiat для немедленной
диагностики системы.
❒Неисправность датчика дождя
❒Неисправность датчика топливного фильтра
❒Неисправность сцепления при буксировке
❒Неисправность аудиосистемы
❒Неисправность датчика давления моторного масла
❒Неисправность парковочных датчиков.
Для устранения неполадки как можно быстрее
обратитесь на станцию техобслуживания Fiat.
135

Контрольные
лампы на панели
приборовЧто означает Что делать

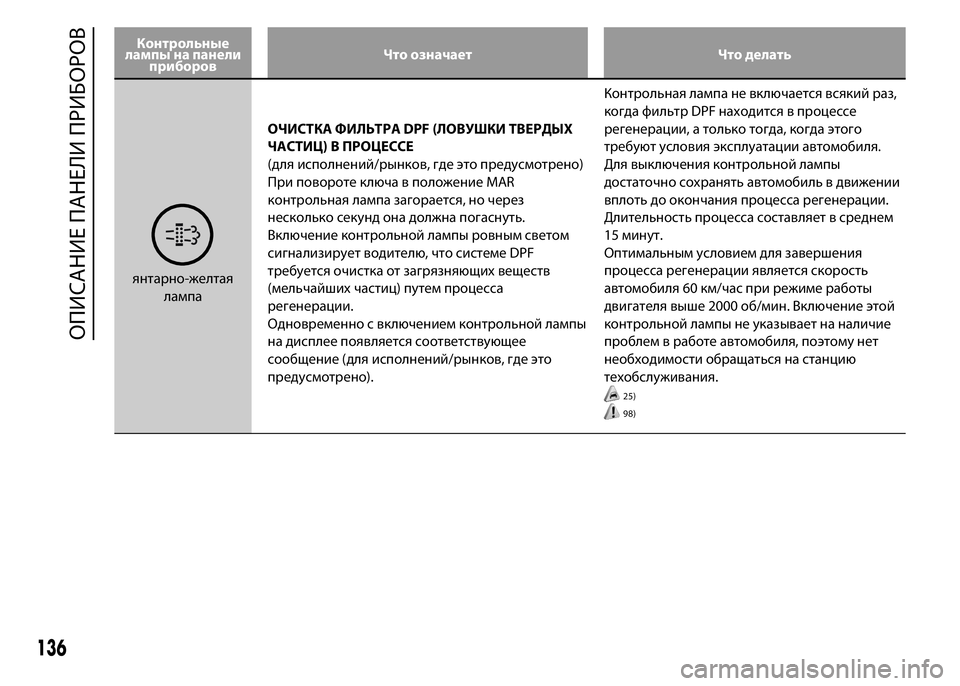

янтарно-желтая
лампаОЧИСТКА ФИЛЬТРА DPF (ЛОВУШКИ ТВЕРДЫХ
ЧАСТИЦ) В ПРОЦЕССЕ
(для исполнений/рынков, где это предусмотрено)
При повороте ключа в положение MAR
контрольная лампа загорается, но через
несколько секунд она должна погаснуть.
Включение контрольной лампы ровным светом
сигнализирует водителю, что системе DPF
требуется очистка от загрязняющих веществ
(мельчайших частиц) путем процесса
регенерации.
Одновременно с включением контрольной лампы
на дисплее появляется соответствующее
сообщение (для исполнений/рынков, где это
предусмотрено).Контрольная лампа не включается всякий раз,
когда фильтр DPF находится в процессе
регенерации, а только тогда, когда этого
требуют условия эксплуатации автомобиля.
Для выключения контрольной лампы
достаточно сохранять автомобиль в движении
вплоть до окончания процесса регенерации.
Длительность процесса составляет в среднем
15 минут.
Оптимальным условием для завершения
процесса регенерации является скорость
автомобиля 60 км/час при режиме работы
двигателя выше 2000 об/мин. Включение этой
контрольной лампы не указывает на наличие
проблем в работе автомобиля, поэтому нет
необходимости обращаться на станцию
техобслуживания.
25)
98)
136
ОПИСАНИЕ ПАНЕЛИ ПРИБОРОВ
