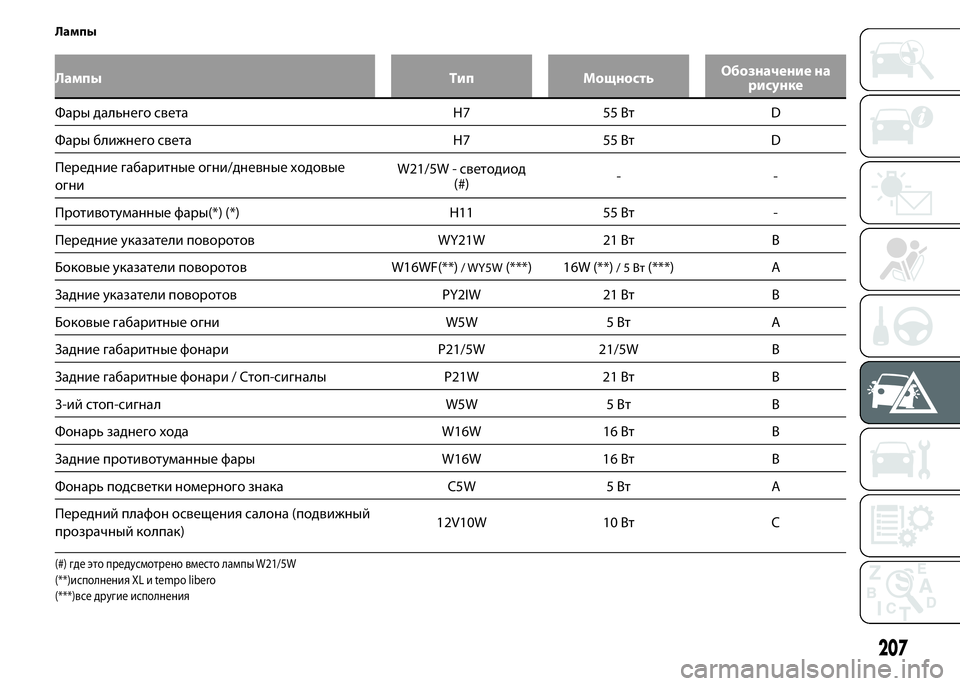

Лампы
Лампы Тип МощностьОбозначение на
рисунке
Фары дальнего света H7 55 Вт D
Фары ближнего света H7 55 Вт D
Передние габаритные огни/дневные ходовые
огниW21/5W - светодиод
(#)--
Противотуманные фары(*) (*) H11 55 Вт -
Передние указатели поворотов WY21W 21 Вт B
Боковые указатели поворотов W16WF(**)
/ WY5W(***) 16W (**)/5Вт(***) A
Задние указатели поворотов PY2IW 21 Вт B
Боковые габаритные огни W5W 5 Вт A
Задние габаритные фонари P21/5W 21/5W B
Задние габаритные фонари / Стоп-сигналы P21W 21 Вт B
3-ий стоп-сигнал W5W 5 Вт B
Фонарь заднего хода W16W 16 Вт B
Задние противотуманные фары W16W 16 Вт B
Фонарь подсветки номерного знака C5W 5 Вт A
Передний плафон освещения салона (подвижный
прозрачный колпак)12V10W 10 Вт C
(#) где это предусмотрено вместо лампы W21/5W
(**)исполнения XL и tempo libero
(***)все другие исполнения
207

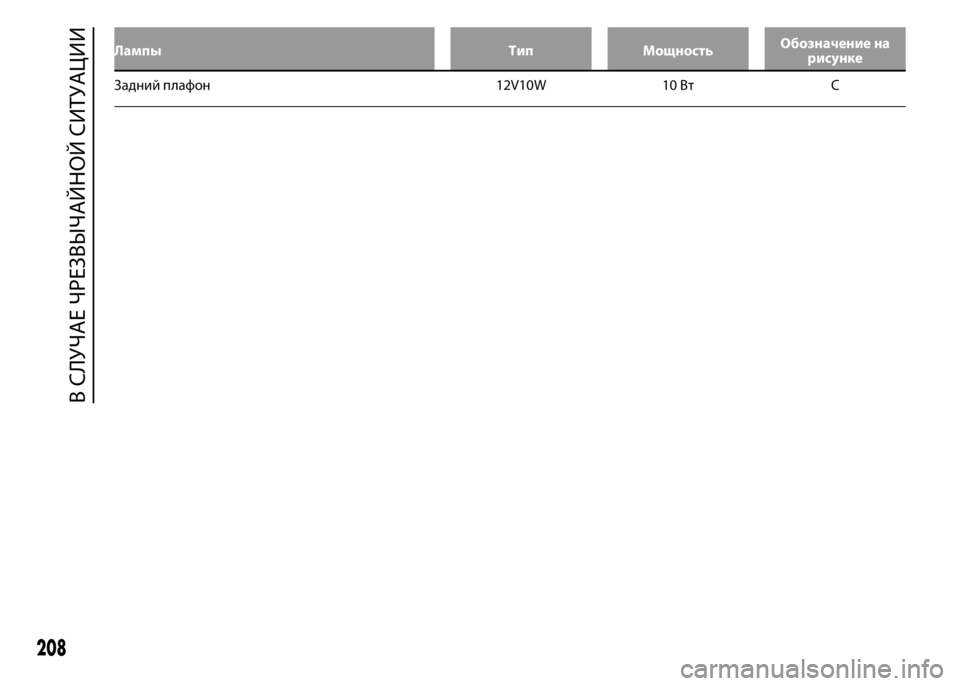

Лампы Тип МощностьОбозначение на
рисунке
Задний плафон 12V10W 10 Вт C
208
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

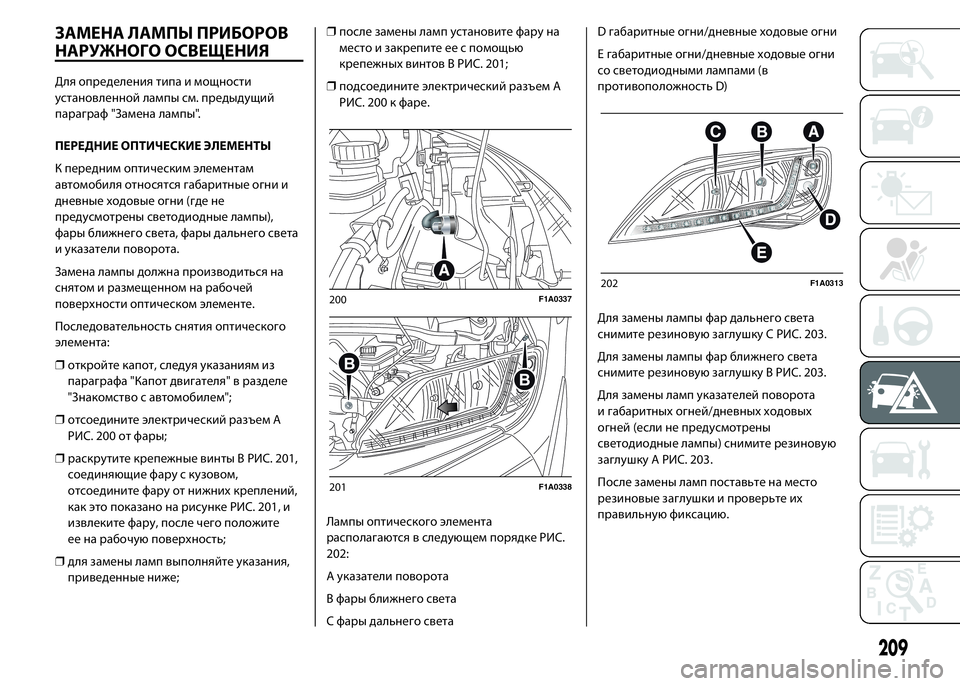

ЗАМЕНА ЛАМПЫ ПРИБОРОВ
НАРУЖНОГО ОСВЕЩЕНИЯ
Для определения типа и мощности
установленной лампы см. предыдущий
параграф "Замена лампы".
ПЕРЕДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
К передним оптическим элементам
автомобиля относятся габаритные огни и
дневные ходовые огни (где не
предусмотрены светодиодные лампы),
фары ближнего света, фары дальнего света
и указатели поворота.
Замена лампы должна производиться на
снятом и размещенном на рабочей
поверхности оптическом элементе.
Последовательность снятия оптического
элемента:
❒откройте капот, следуя указаниям из
параграфа "Капот двигателя" в разделе
"Знакомство с автомобилем";
❒отсоедините электрический разъем A
РИС. 200 от фары;
❒раскрутите крепежные винты B РИС. 201,
соединяющие фару с кузовом,
отсоедините фару от нижних креплений,
как это показано на рисунке РИС. 201, и
извлеките фару, после чего положите
ее на рабочую поверхность;
❒для замены ламп выполняйте указания,
приведенные ниже;❒после замены ламп установите фару на
место и закрепите ее с помощью
крепежных винтов B РИС. 201;
❒подсоедините электрический разъем A
РИС. 200 к фаре.
Лампы оптического элемента
располагаются в следующем порядке РИС.
202:
А указатели поворота
B фары ближнего света
C фары дальнего светаD габаритные огни/дневные ходовые огни
E габаритные огни/дневные ходовые огни
со светодиодными лампами (в
противоположность D)
Для замены лампы фар дальнего света
снимите резиновую заглушку С РИС. 203.
Для замены лампы фар ближнего света
снимите резиновую заглушку B РИС. 203.
Для замены ламп указателей поворота
и габаритных огней/дневных ходовых
огней (если не предусмотрены
светодиодные лампы) снимите резиновую
заглушку A РИС. 203.
После замены ламп поставьте на место
резиновые заглушки и проверьте их
правильную фиксацию.
200F1A0337
201F1A0338
202F1A0313
209

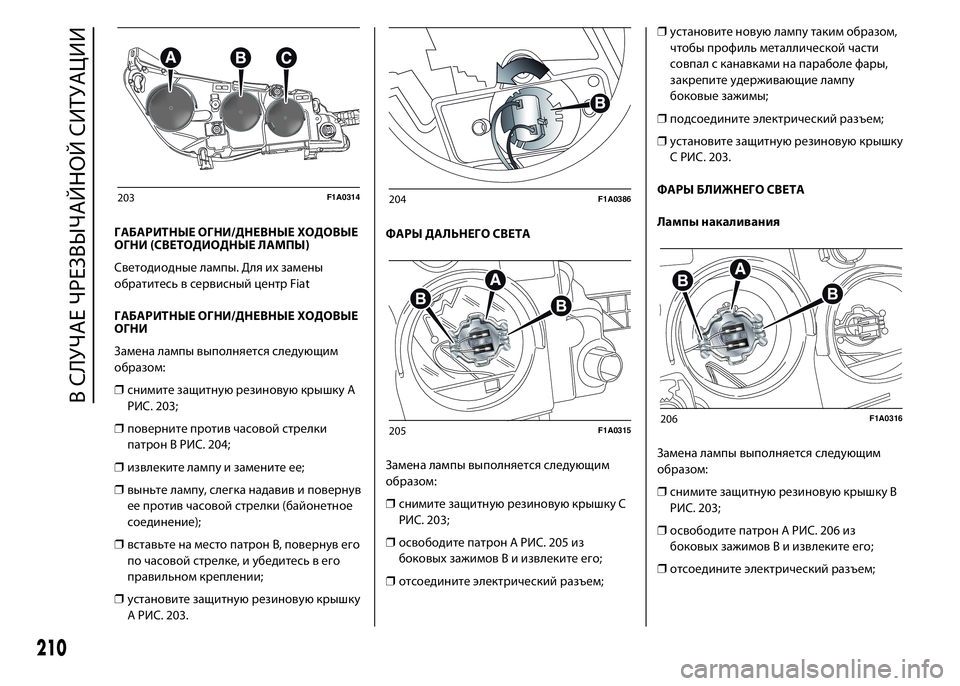

ГАБАРИТНЫЕ ОГНИ/ДНЕВНЫЕ ХОДОВЫЕ
ОГНИ (СВЕТОДИОДНЫЕ ЛАМПЫ)
Светодиодные лампы. Для их замены
обратитесь в сервисный центр Fiat
ГАБАРИТНЫЕ ОГНИ/ДНЕВНЫЕ ХОДОВЫЕ
ОГНИ
Замена лампы выполняется следующим
образом:
❒снимите защитную резиновую крышку А
РИС. 203;
❒поверните против часовой стрелки
патрон B РИС. 204;
❒извлеките лампу и замените ее;
❒выньте лампу, слегка надавив и повернув
ее против часовой стрелки (байонетное
соединение);
❒вставьте на место патрон B, повернув его
по часовой стрелке, и убедитесь в его
правильном креплении;
❒установите защитную резиновую крышку
А РИС. 203.ФАРЫ ДАЛЬНЕГО СВЕТА
Замена лампы выполняется следующим
образом:
❒снимите защитную резиновую крышку С
РИС. 203;
❒освободите патрон A РИС. 205 из
боковых зажимов B и извлеките его;
❒отсоедините электрический разъем;❒установите новую лампу таким образом,
чтобы профиль металлической части
совпал с канавками на параболе фары,
закрепите удерживающие лампу
боковые зажимы;
❒подсоедините электрический разъем;
❒установите защитную резиновую крышку
С РИС. 203.
ФАРЫ БЛИЖНЕГО СВЕТА
Лампы накаливания
Замена лампы выполняется следующим
образом:
❒снимите защитную резиновую крышку B
РИС. 203;
❒освободите патрон A РИС. 206 из
боковых зажимов B и извлеките его;
❒отсоедините электрический разъем;
203F1A0314204F1A0386
205F1A0315206F1A0316
210
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

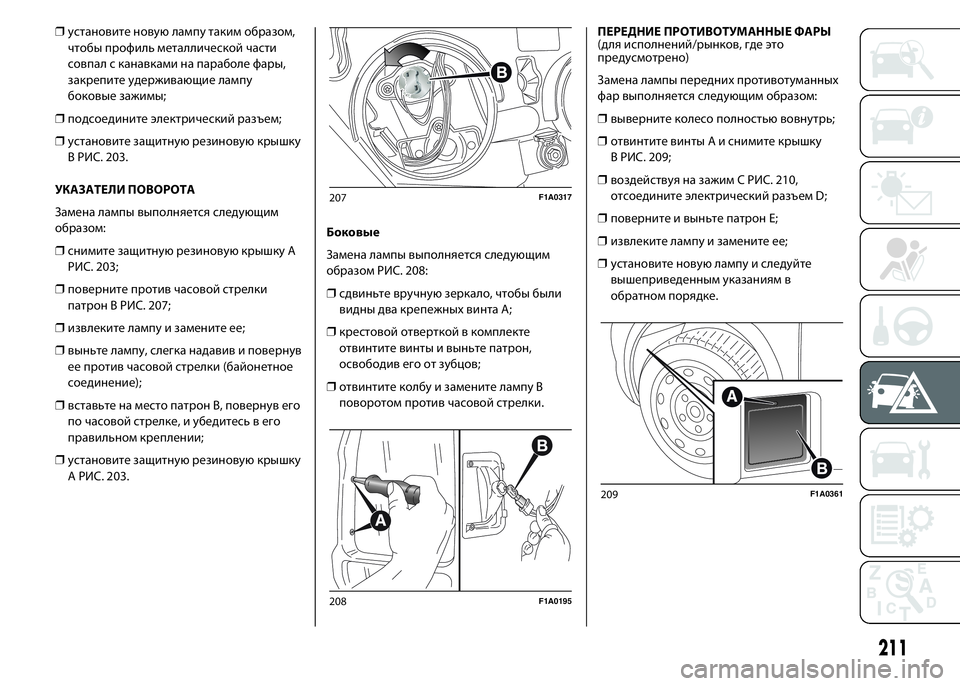

❒установите новую лампу таким образом,
чтобы профиль металлической части
совпал с канавками на параболе фары,
закрепите удерживающие лампу
боковые зажимы;
❒подсоедините электрический разъем;
❒установите защитную резиновую крышку
B РИС. 203.
УКАЗАТЕЛИ ПОВОРОТА
Замена лампы выполняется следующим
образом:
❒снимите защитную резиновую крышку А
РИС. 203;
❒поверните против часовой стрелки
патрон B РИС. 207;
❒извлеките лампу и замените ее;
❒выньте лампу, слегка надавив и повернув
ее против часовой стрелки (байонетное
соединение);
❒вставьте на место патрон B, повернув его
по часовой стрелке, и убедитесь в его
правильном креплении;
❒установите защитную резиновую крышку
А РИС. 203.Боковые
Замена лампы выполняется следующим
образом РИС. 208:
❒сдвиньте вручную зеркало, чтобы были
видны два крепежных винта A;
❒крестовой отверткой в комплекте
отвинтите винты и выньте патрон,
освободив его от зубцов;
❒отвинтите колбу и замените лампу В
поворотом против часовой стрелки.ПЕРЕДНИЕ ПРОТИВОТУМАННЫЕ ФАРЫ
(для исполнений/рынков, где это
предусмотрено)
Замена лампы передних противотуманных
фар выполняется следующим образом:
❒выверните колесо полностью вовнутрь;
❒отвинтите винты A и снимите крышку
B РИС. 209;
❒воздействуя на зажим С РИС. 210,
отсоедините электрический разъем D;
❒поверните и выньте патрон E;
❒извлеките лампу и замените ее;
❒установите новую лампу и следуйте
вышеприведенным указаниям в
обратном порядке.
207F1A0317
208F1A0195
209F1A0361
211

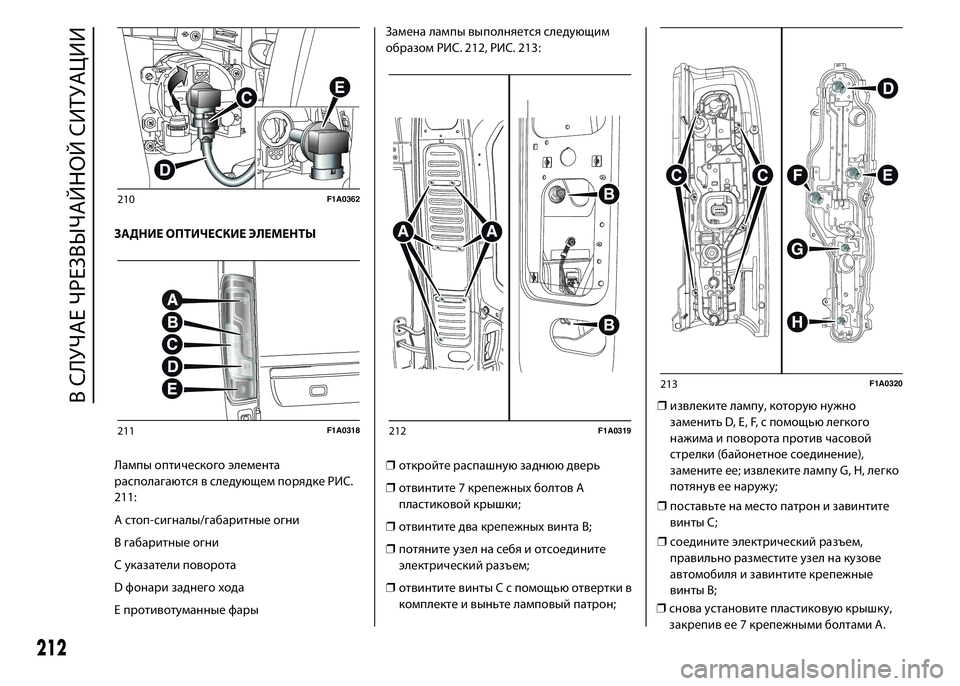

ЗАДНИЕ ОПТИЧЕСКИЕ ЭЛЕМЕНТЫ
Лампы оптического элемента
располагаются в следующем порядке РИС.
211:
А стоп-сигналы/габаритные огни
B габаритные огни
C указатели поворота
D фонари заднего хода
E противотуманные фарыЗамена лампы выполняется следующим
образом РИС. 212, РИС. 213:
❒откройте распашную заднюю дверь
❒отвинтите 7 крепежных болтов A
пластиковой крышки;
❒отвинтите два крепежных винта B;
❒потяните узел на себя и отсоедините
электрический разъем;
❒отвинтите винты С с помощью отвертки в
комплекте и выньте ламповый патрон;❒извлеките лампу, которую нужно
заменить D, E, F, с помощью легкого
нажима и поворота против часовой
стрелки (байонетное соединение),
замените ее; извлеките лампу G, H, легко
потянув ее наружу;
❒поставьте на место патрон и завинтите
винты С;
❒соедините электрический разъем,
правильно разместите узел на кузове
автомобиля и завинтите крепежные
винты B;
210F1A0362
211F1A0318212F1A0319
213F1A0320
212
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ
❒снова установите пластиковую крышку,
закрепив ее 7 крепежными болтами A.

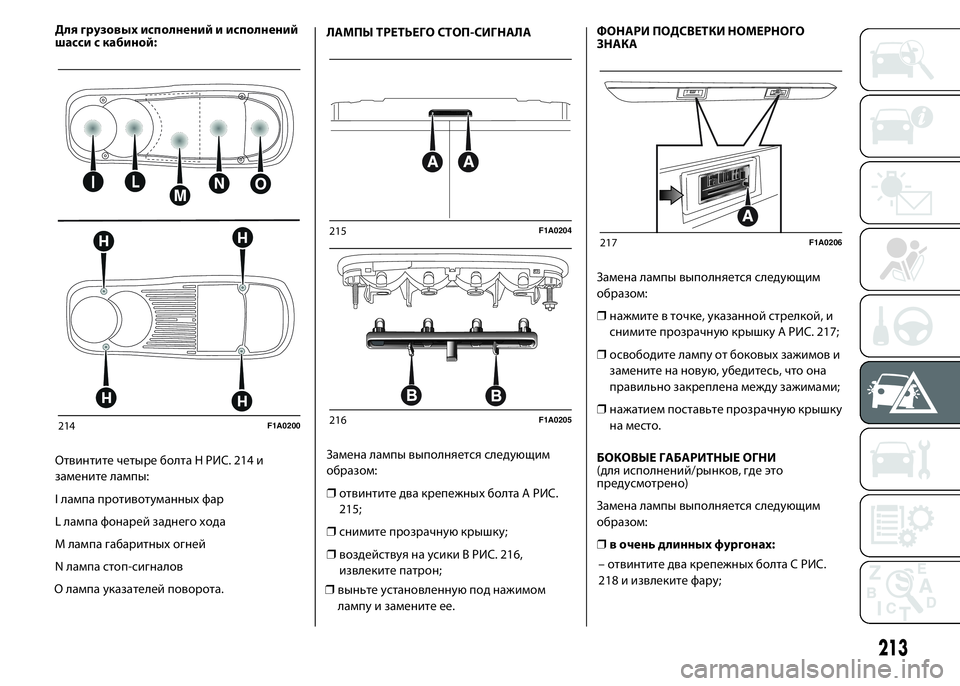

Для грузовых исполнений и исполнений
шасси с кабиной:
Отвинтите четыре болта H РИС. 214 и
замените лампы:
I лампа противотуманных фар
L лампа фонарей заднего хода
М лампа габаритных огней
N лампа стоп-сигналов
О лампа указателей поворота.ЛАМПЫ ТРЕТЬЕГО СТОП-СИГНАЛА
Замена лампы выполняется следующим
образом:
❒отвинтите два крепежных болта A РИС.
215;
❒снимите прозрачную крышку;
❒воздействуя на усики B РИС. 216,
извлеките патрон;
❒выньте установленную под нажимом
лампу и замените ее.ФОНАРИ ПОДСВЕТКИ НОМЕРНОГО
ЗНАКА
Замена лампы выполняется следующим
образом:
❒нажмите в точке, указанной стрелкой, и
снимите прозрачную крышку A РИС. 217;
❒освободите лампу от боковых зажимов и
замените на новую, убедитесь, что она
правильно закреплена между зажимами;
❒нажатием поставьте прозрачную крышку
на место.
БОКОВЫЕ ГАБАРИТНЫЕ ОГНИ
(для исполнений/рынков, где это
предусмотрено)
Замена лампы выполняется следующим
образом:
❒в очень длинных фургонах:
214F1A0200
215F1A0204
216F1A0205
217F1A0206
213
– отвинтите два крепежных болта C РИС.
218 и извлеките фару;

– снимите ламповый патрон D,
расположенный с задней стороны
подфарника, поворотом на 1/4 оборота;
– выньте установленную под нажимом
лампу и замените ее.
❒в исполнениях кузов с бортовой
платформой:
– снимите ламповый патрон,
расположенный с задней стороны
подфарника, поворотом на 1/4 оборота;
– выньте установленную под нажимом
лампу и замените ее.

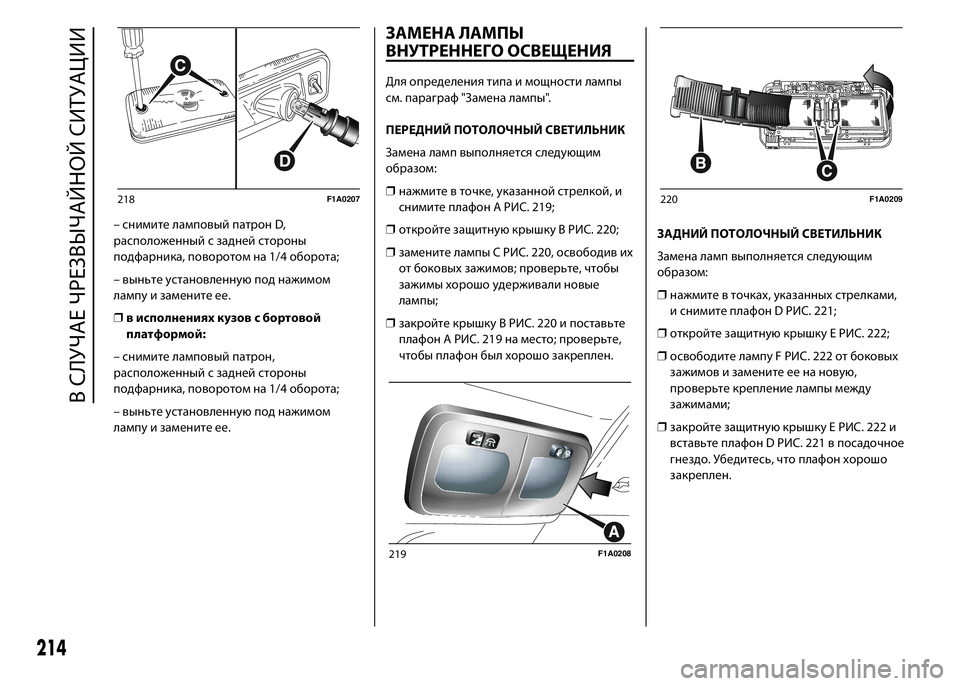

ЗАМЕНА ЛАМПЫ
ВНУТРЕННЕГО ОСВЕЩЕНИЯ
Для определения типа и мощности лампы
см. параграф "Замена лампы".
ПЕРЕДНИЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК
Замена ламп выполняется следующим
образом:
❒нажмите в точке, указанной стрелкой, и
снимите плафон A РИС. 219;
❒откройте защитную крышку B РИС. 220;
❒замените лампы С РИС. 220, освободив их
от боковых зажимов; проверьте, чтобы
зажимы хорошо удерживали новые
лампы;
❒закройте крышку B РИС. 220 и поставьте
плафон A РИС. 219 на место; проверьте,
чтобы плафон был хорошо закреплен.ЗАДНИЙ ПОТОЛОЧНЫЙ СВЕТИЛЬНИК
Замена ламп выполняется следующим
образом:
❒нажмите в точках, указанных стрелками,
и снимите плафон D РИС. 221;
❒откройте защитную крышку E РИС. 222;
❒освободите лампу F РИС. 222 от боковых
зажимов и замените ее на новую,
проверьте крепление лампы между
зажимами;
❒закройте защитную крышку E РИС. 222 и
вставьте плафон D РИС. 221 в посадочное
гнездо. Убедитесь, что плафон хорошо
закреплен.
218F1A0207
219F1A0208
220F1A0209
214
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ

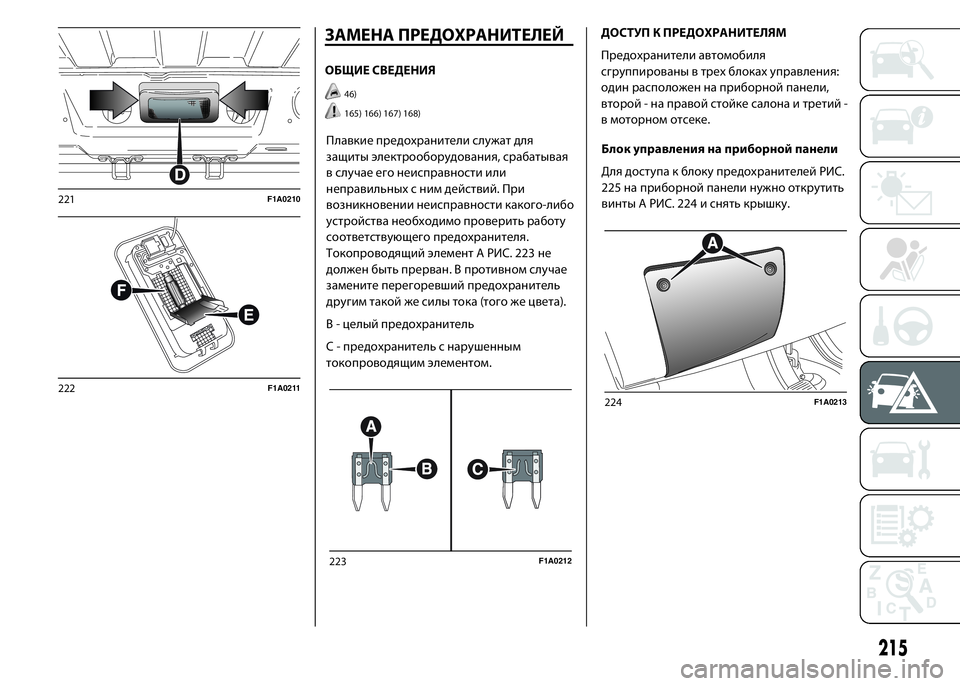

ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ
ОБЩИЕ СВЕДЕНИЯ
46)
165) 166) 167) 168)
Плавкие предохранители служат для
защиты электрооборудования, срабатывая
в случае его неисправности или
неправильных с ним действий. При
возникновении неисправности какого-либо
устройства необходимо проверить работу
соответствующего предохранителя.
Токопроводящий элемент A РИС. 223 не
должен быть прерван. В противном случае
замените перегоревший предохранитель
другим такой же силы тока (того же цвета).
B - целый предохранитель
C - предохранитель с нарушенным
токопроводящим элементом.ДОСТУП К ПРЕДОХРАНИТЕЛЯМ
Предохранители автомобиля
сгруппированы в трех блоках управления:
один расположен на приборной панели,
второй - на правой стойке салона и третий -
в моторном отсеке.
Блок управления на приборной панели
Для доступа к блоку предохранителей РИС.
225 на приборной панели нужно открутить
винты A РИС. 224 и снять крышку.
221F1A0210
222F1A0211
223F1A0212
224F1A0213
215

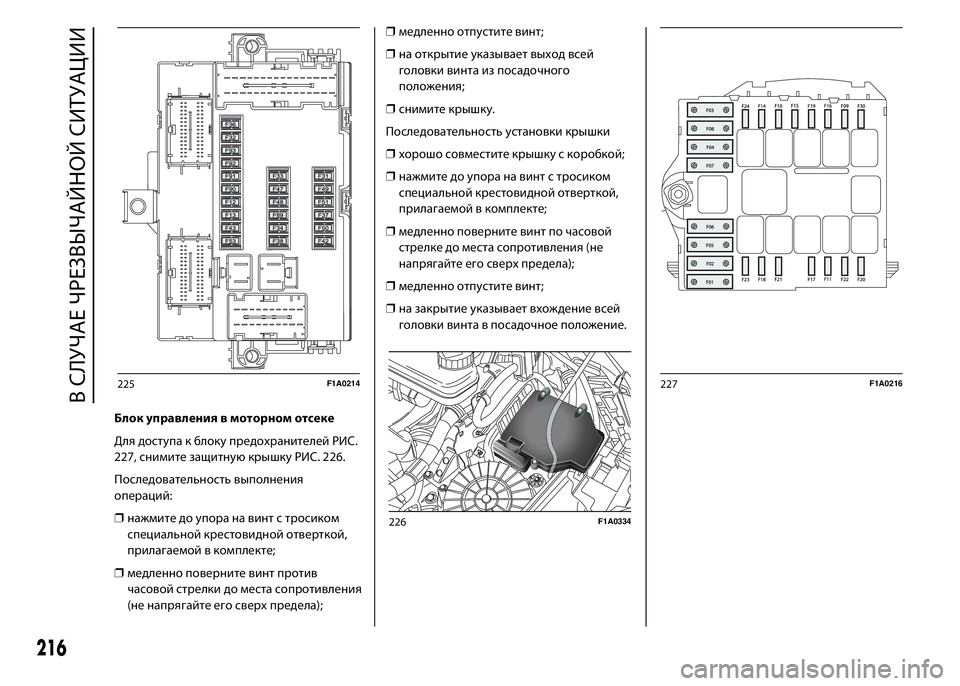

Блок управления в моторном отсеке
Для доступа к блоку предохранителей РИС.
227, снимите защитную крышку РИС. 226.
Последовательность выполнения
операций:
❒нажмите до упора на винт с тросиком
специальной крестовидной отверткой,
прилагаемой в комплекте;
❒медленно поверните винт против
часовой стрелки до места сопротивления
(не напрягайте его сверх предела);❒медленно отпустите винт;
❒на открытие указывает выход всей
головки винта из посадочного
положения;
❒снимите крышку.
Последовательность установки крышки
❒хорошо совместите крышку с коробкой;
❒нажмите до упора на винт с тросиком
специальной крестовидной отверткой,
прилагаемой в комплекте;
❒медленно поверните винт по часовой
стрелке до места сопротивления (не
напрягайте его сверх предела);
❒медленно отпустите винт;
❒на закрытие указывает вхождение всей
головки винта в посадочное положение.
225F1A0214
226F1A0334
227F1A0216
216
В СЛУЧАЕ ЧРЕЗВЫЧАЙНОЙ СИТУАЦИИ
