FIAT DUCATO BASE CAMPER 2015 Руководство по эксплуатации и техобслуживанию (in Russian)

ПОДВЕСКИ
56)
Исполнения Передние Задние
Передние
независимая типа "Макферсон"Неразъемная коробка дифференциала с
трубчатой осью, продольная листовая
рессора Задние
ПРЕДУПРЕЖДЕНИЕ
56) Будьте осторожны, не допускайте попадания кислоты любого вида на композитные рессоры
257

ТОРМОЗА
Рабочие передние тормоза Рабочие задние тормоза Стояночный тормоз
дисковые самовентилируемые дисковыеуправляется вручную рычагом,
воздействует на задние тормоза
ПРЕДУПРЕЖДЕНИЕ Вода, лед и соль для посыпания дорог могут образовывать корку на тормозных дисках, снижая эффективность
торможения в его начальный период.
258
ТЕХНИЧЕСКИЕ ДАННЫЕ

РУЛЕВОЙ МЕХАНИЗМ
ИсполненияДиаметр разворота между тротуарами
(м)Тип
11,06
12,46
13,54
14,28
Удлиненная колесная база15,3
259
Короткая колесная база
сзубчатой рейкой и шестерней с
гидравлическимусилителем рулевого
управления Средняя колесная база
Средняя/длинная колеснаябаза
Длинная колесная база

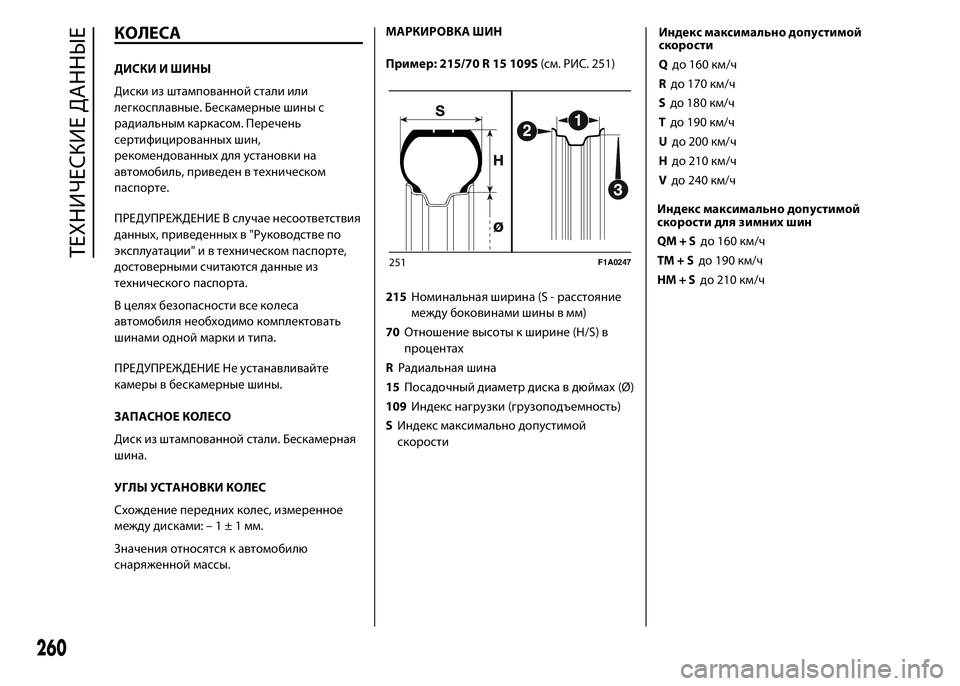

КОЛЕСА
ДИСКИ И ШИНЫ
Диски из штампованной стали или
легкосплавные. Бескамерные шины с
радиальным каркасом. Перечень
сертифицированных шин,
рекомендованных для установки на
автомобиль, приведен в техническом
паспорте.
ПРЕДУПРЕЖДЕНИЕ В случае несоответствия
данных, приведенных в "Руководстве по
эксплуатации" и в техническом паспорте,
достоверными считаются данные из
технического паспорта.
В целях безопасности все колеса
автомобиля необходимо комплектовать
шинами одной марки и типа.
ПРЕДУПРЕЖДЕНИЕ Не устанавливайте
камеры в бескамерные шины.
ЗАПАСНОЕ КОЛЕСО
Диск из штампованной стали. Бескамерная
шина.
УГЛЫ УСТАНОВКИ КОЛЕС
Схождение передних колес, измеренное
между дисками: – 1 ± 1 мм.
Значения относятся к автомобилю
снаряженной массы.МАРКИРОВКА ШИН
Пример: 215/70 R 15 109S(см. РИС. 251)
215Номинальная ширина (S - расстояние
между боковинами шины в мм)
70Отношение высоты к ширине (H/S) в
процентах
RРадиальная шина
15Посадочный диаметр диска в дюймах (Ø)
109Индекс нагрузки (грузоподъемность)
SИндекс максимально допустимой
скоростиИндекс максимально допустимой
скорости
Qдо 160 км/ч
Rдо 170 км/ч
Sдо 180 км/ч
Tдо 190 км/ч
Uдо 200 км/ч
Hдо 210 км/ч
Vдо 240 км/ч
Индекс максимально допустимой
скорости для зимних шин
QM+Sдо 160 км/ч
TM+Sдо 190 км/ч
HM+Sдо 210 км/ч
251F1A0247
260
ТЕХНИЧЕСКИЕ ДАННЫЕ

95690 кг
96710 кг
97730 кг
98750 кг
99775 кг
100800 кг
101825 кг
102850 кг
103875 кг
104900 кг
105925 кг
106950 кг
107975 кг
1081000 кг
1091030 кг
1101060 кг
1111090 кг
1121120 кг
1131150 кг
1141180 кг
1151215 кг
1161250 кг
1171285 кг
1181320 кг
1191360 кгШИНЫ С ЗАЩИТОЙ ОБОДА (RIM
PROTECTOR)
201)
252F1A0248
261
Индекс нагрузки (грузоподъемность)
70335 кг
71345 кг
72355 кг
73365 кг
74375 кг
75387 кг
76400 кг
77412 кг
78425 кг
79437 кг
80450 кг
81462 кг
82475 кг
83487 кг
84500 кг
85515 кг
86530 кг
87545 кг
88560 кг
89580 кг
90600 кг
91615 кг
92630 кг
93650 кг
94670 кг

ET 43развал колеса (расстояние между
опорной поверхностью диска/обода
и средней линией окружности
колеса).
262
ТЕХНИЧЕСКИЕ ДАННЫЕ
ВНИМАНИЕ!
201) В случае использования цельных
колпаков ступицы колеса с
пружинным креплением к диску из
листовой стали, а также
установленных в рамках
постпродажного обслуживания
шин с защитой обода rim protector,
не входящих в стандартный
комплект поставки (РИС. 252), НЕ
устанавливайте на колеса
колпаки. Использование
несоответствующих шин и
колпаков может привести
к неожиданной потере давления в
шине.
МАРКИРОВКА ДИСКА
Пример: 6J x 15 ET 43(см. РИС. 251)
6ширина диска в дюймах (1).
Jпрофиль бортовой закраины обода
(боковой выступ, на который опирается
борт покрышки) (2).
15посадочный диаметр диска в дюймах
(соответствует посадочному диаметру
устанавливаемой шины) (3 = Ø).

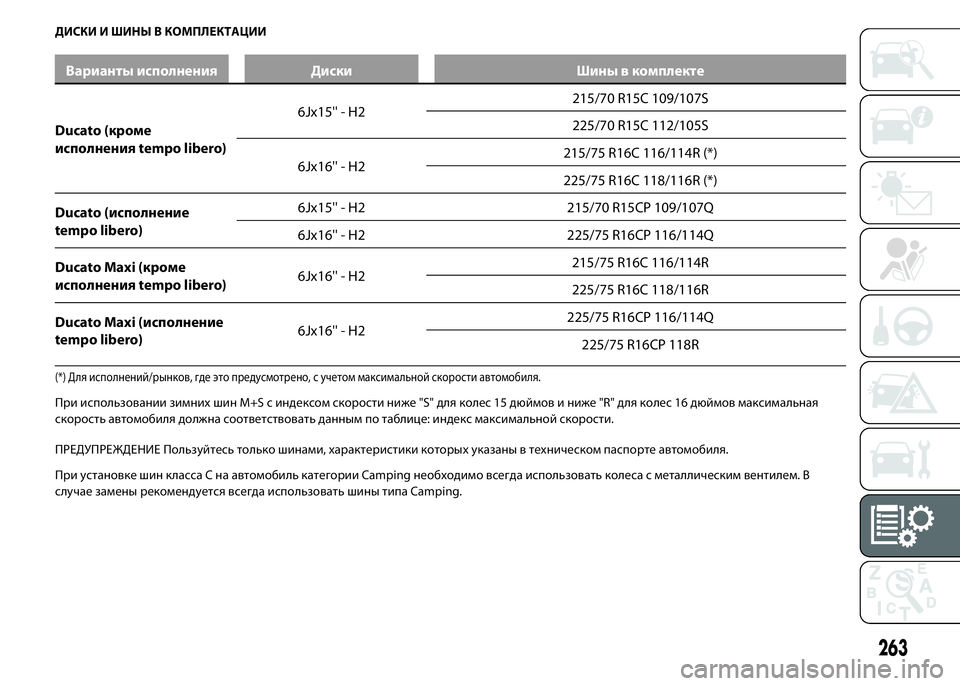

ДИСКИ И ШИНЫ В КОМПЛЕКТАЦИИ
Варианты исполнения Диски Шины в комплекте
Ducato (кроме
исполнения tempo libero)6Jx15'' - H2215/70 R15C 109/107S
225/70 R15C 112/105S
6Jx16'' - H2215/75 R16C 116/114R (*)
225/75 R16C 118/116R (*)
Ducato (исполнение
tempo libero)6Jx15'' - H2 215/70 R15CP 109/107Q
6Jx16'' - H2 225/75 R16CP 116/114Q
Ducato Maxi (кроме
исполнения tempo libero)6Jx16'' - H2215/75 R16C 116/114R
225/75 R16C 118/116R
Ducato Maxi (исполнение
tempo libero)6Jx16'' - H2225/75 R16CP 116/114Q
225/75 R16CP 118R
(*) Для исполнений/рынков, где это предусмотрено, с учетом максимальной скорости автомобиля..
При использовании зимних шин M+S с индексом скорости ниже "S" для колес 15 дюймов и ниже "R" для колес 16 дюймов максимальная
скорость автомобиля должна соответствовать данным по таблице: индекс максимальной скорости.
ПРЕДУПРЕЖДЕНИЕ Пользуйтесь только шинами, характеристики которых указаны в техническом паспорте автомобиля.
При установке шин класса C на автомобиль категории Camping необходимо всегда использовать колеса с металлическим вентилем. В
случае замены рекомендуется всегда использовать шины типа Camping.
263

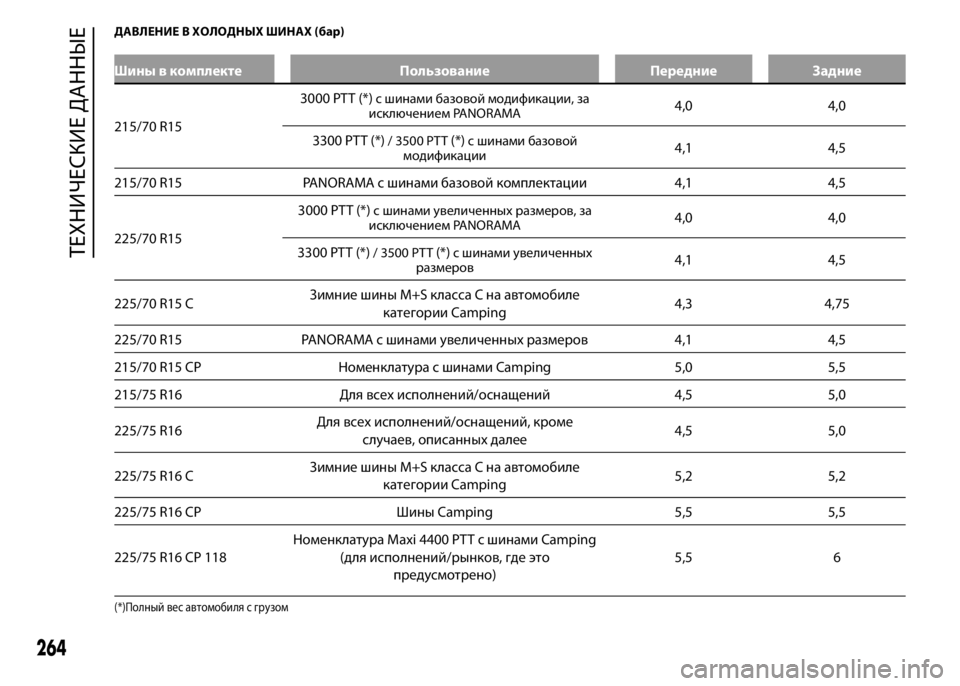

ДАВЛЕНИЕ В ХОЛОДНЫХ ШИНАХ (бар)
Шины в комплекте Пользование Передние Задние
215/70 R153000 PTT (*)
с шинами базовой модификации, за
исключением PANORAMA4,0 4,0
3300 PTT (*)
/ 3500 PTT(*)с шинами базовой
модификации4,1 4,5
215/70 R15 PANORAMA с шинами базовой комплектации 4,1 4,5
225/70 R153000 PTT (*)
с шинами увеличенных размеров, за
исключением PANORAMA4,0 4,0
3300 PTT (*)
/ 3500 PTT(*)с шинами увеличенных
размеров4,1 4,5
225/70 R15 CЗимние шины M+S класса C на автомобиле
категории Camping4,3 4,75
225/70 R15 PANORAMA с шинами увеличенных размеров 4,1 4,5
215/70 R15 CP Номенклатура с шинами Camping 5,0 5,5
215/75 R16 Для всех исполнений/оснащений 4,5 5,0
225/75 R16Для всех исполнений/оснащений, кроме
случаев, описанных далее4,5 5,0
225/75 R16 CЗимние шины M+S класса C на автомобиле
категории Camping5,2 5,2
225/75 R16 CP Шины Camping 5,5 5,5
225/75 R16 CP 118Номенклатура Maxi 4400 PTT с шинами Camping
(для исполнений/рынков, где это
предусмотрено)5,5 6
(*)Полный вес автомобиля с грузом
264
ТЕХНИЧЕСКИЕ ДАННЫЕ

Для горячих шин значение давления следует увеличить на 1,0 бар по сравнению с приведенным в таблице. Повторите измерение, после
того как шины остынут.
265

ГАБАРИТНЫЕ РАЗМЕРЫ
ИСПОЛНЕНИЕ PANORAMA / COMBI
Размеры указаны в мм и относятся к автомобилю, укомплектованному стандартными шинами.
Высота измерена при незагруженном автомобиле.
253F1A0367
266
