FIAT DUCATO BASE CAMPER 2016 Manual de Empleo y Cuidado (in Spanish)

Testigos en el
cuadroQué significa Qué hacer

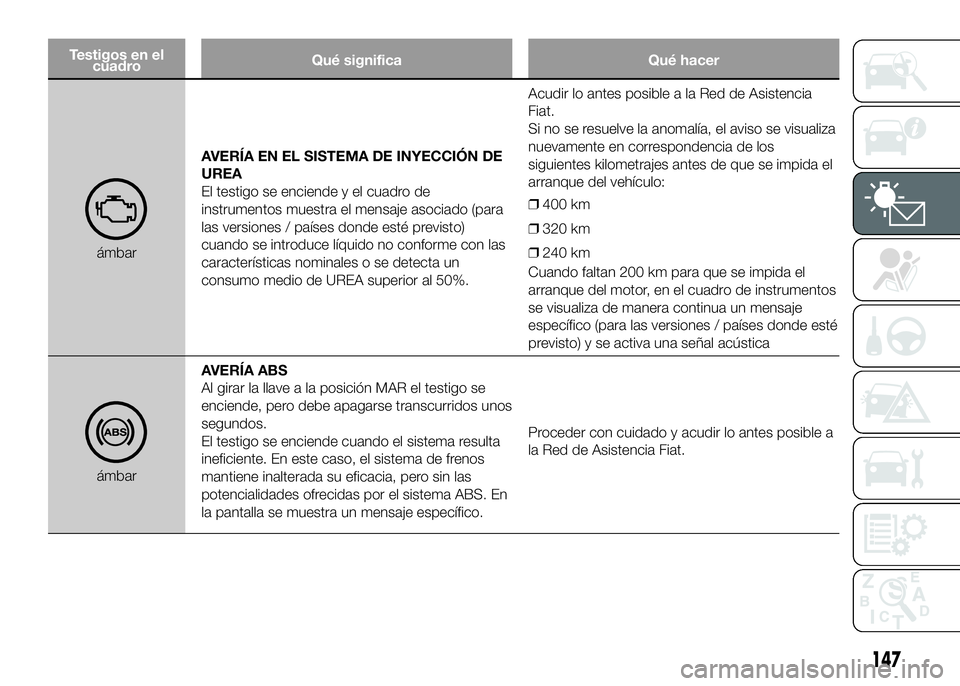

ámbarAVERÍA EN EL SISTEMA DE INYECCIÓN DE
UREA
El testigo se enciende y el cuadro de
instrumentos muestra el mensaje asociado (para
las versiones / países donde esté previsto)
cuando se introduce líquido no conforme con las
características nominales o se detecta un
consumo medio de UREA superior al 50%.Acudir lo antes posible a la Red de Asistencia
Fiat.
Si no se resuelve la anomalía, el aviso se visualiza
nuevamente en correspondencia de los
siguientes kilometrajes antes de que se impida el
arranque del vehículo:
❒400 km
❒320 km
❒240 km
Cuando faltan 200 km para que se impida el
arranque del motor, en el cuadro de instrumentos
se visualiza de manera continua un mensaje
específico (para las versiones / países donde esté
previsto) y se activa una señal acústica
ámbarAVERÍA ABS
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende cuando el sistema resulta
ineficiente. En este caso, el sistema de frenos
mantiene inalterada su eficacia, pero sin las
potencialidades ofrecidas por el sistema ABS. En
la pantalla se muestra un mensaje específico.Proceder con cuidado y acudir lo antes posible a
la Red de Asistencia Fiat.
147

Testigos en el
cuadroQué significa Qué hacer

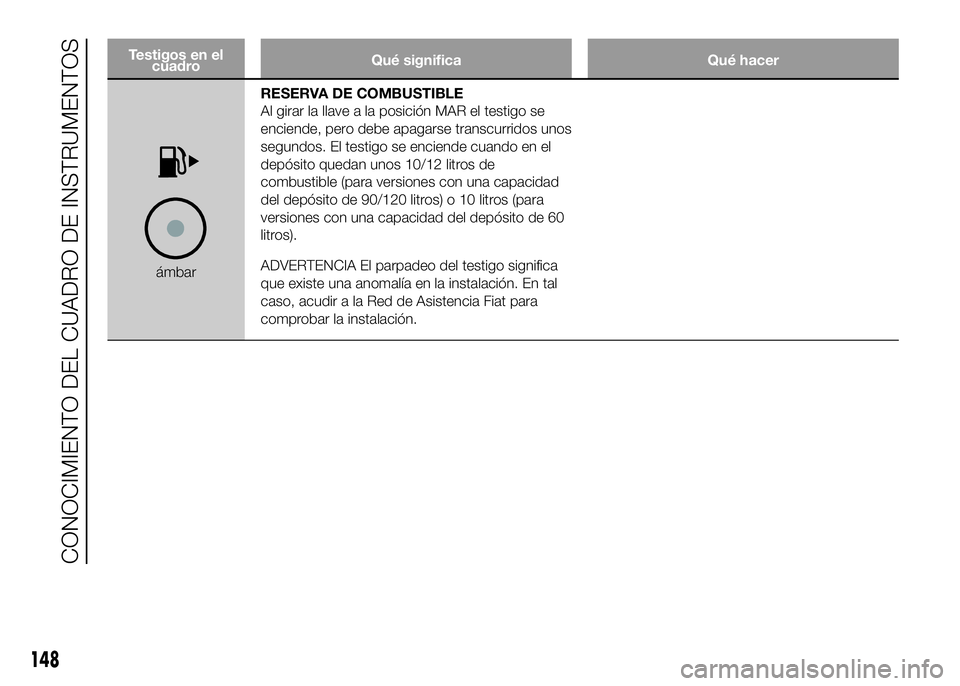

ámbarRESERVA DE COMBUSTIBLE
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos. El testigo se enciende cuando en el
depósito quedan unos 10/12 litros de
combustible (para versiones con una capacidad
del depósito de 90/120 litros) o 10 litros (para
versiones con una capacidad del depósito de 60
litros).
ADVERTENCIA El parpadeo del testigo significa
que existe una anomalía en la instalación. En tal
caso, acudir a la Red de Asistencia Fiat para
comprobar la instalación.
148
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el
cuadroQué significa Qué hacer

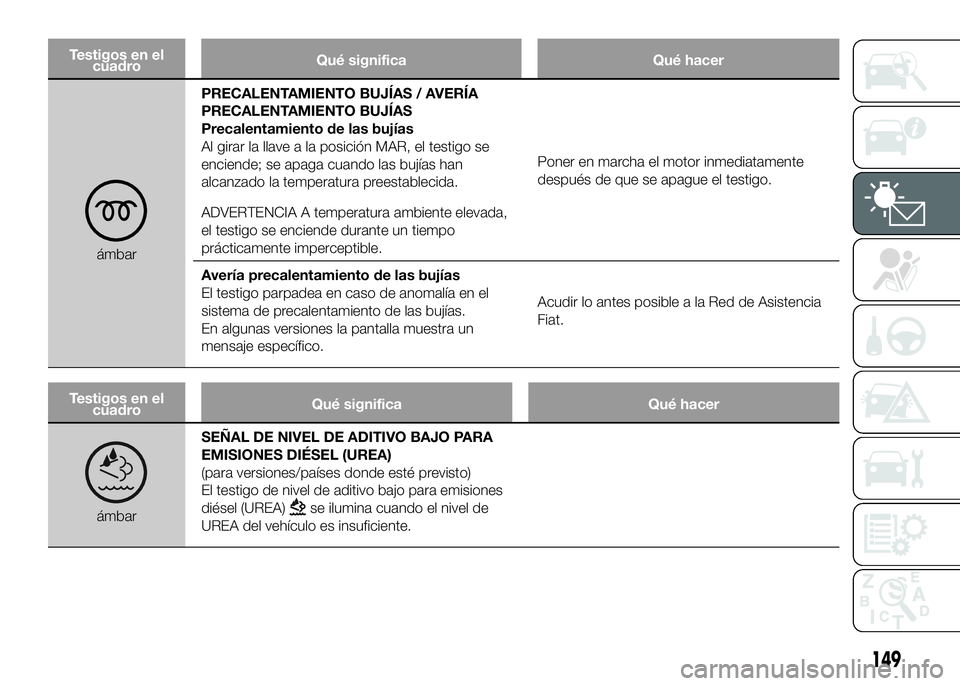

ámbarPRECALENTAMIENTO BUJÍAS / AVERÍA
PRECALENTAMIENTO BUJÍAS
Precalentamiento de las bujías
Al girar la llave a la posición MAR, el testigo se
enciende; se apaga cuando las bujías han
alcanzado la temperatura preestablecida.
ADVERTENCIA A temperatura ambiente elevada,
el testigo se enciende durante un tiempo
prácticamente imperceptible.Poner en marcha el motor inmediatamente
después de que se apague el testigo.
Avería precalentamiento de las bujías
El testigo parpadea en caso de anomalía en el
sistema de precalentamiento de las bujías.
En algunas versiones la pantalla muestra un
mensaje específico.Acudir lo antes posible a la Red de Asistencia
Fiat.
Testigos en el
cuadroQué significa Qué hacer
ámbarSEÑAL DE NIVEL DE ADITIVO BAJO PARA
EMISIONES DIÉSEL (UREA)
(para versiones/países donde esté previsto)
El testigo de nivel de aditivo bajo para emisiones
diésel (UREA)se ilumina cuando el nivel de
UREA del vehículo es insuficiente.
149

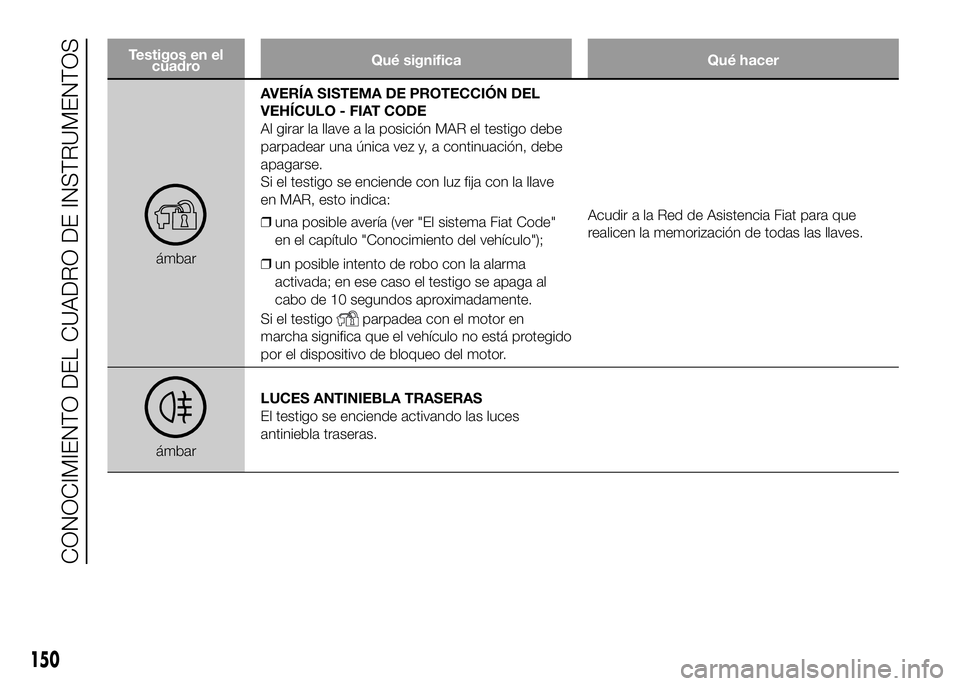

Testigos en el
cuadroQué significa Qué hacer
ámbarAVERÍA SISTEMA DE PROTECCIÓN DEL
VEHÍCULO - FIAT CODE
Al girar la llave a la posición MAR el testigo debe
parpadear una única vez y, a continuación, debe
apagarse.
Si el testigo se enciende con luz fija con la llave
en MAR, esto indica:
❒una posible avería (ver "El sistema Fiat Code"
en el capítulo "Conocimiento del vehículo");
❒un posible intento de robo con la alarma
activada; en ese caso el testigo se apaga al
cabo de 10 segundos aproximadamente.
Si el testigo
parpadea con el motor en
marcha significa que el vehículo no está protegido
por el dispositivo de bloqueo del motor.Acudir a la Red de Asistencia Fiat para que
realicen la memorización de todas las llaves.
ámbarLUCES ANTINIEBLA TRASERAS
El testigo se enciende activando las luces
antiniebla traseras.
150
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el
cuadroQué significa Qué hacer

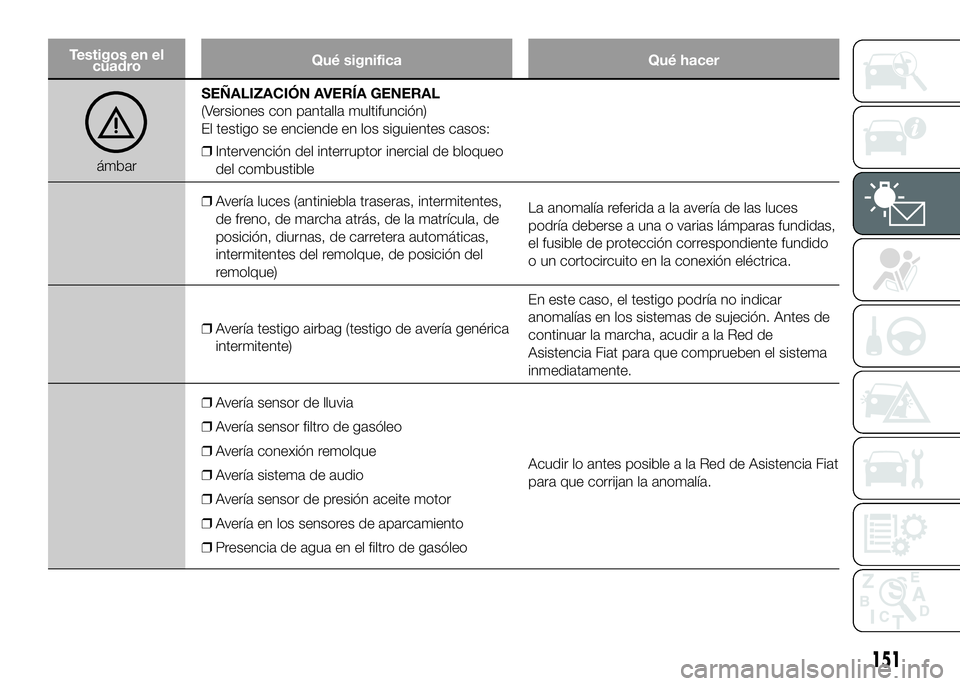

ámbarSEÑALIZACIÓN AVERÍA GENERAL
(Versiones con pantalla multifunción)
El testigo se enciende en los siguientes casos:
❒Intervención del interruptor inercial de bloqueo
del combustible
❒Avería luces (antiniebla traseras, intermitentes,
de freno, de marcha atrás, de la matrícula, de
posición, diurnas, de carretera automáticas,
intermitentes del remolque, de posición del
remolque)La anomalía referida a la avería de las luces
podría deberse a una o varias lámparas fundidas,
el fusible de protección correspondiente fundido
o un cortocircuito en la conexión eléctrica.
❒Avería testigo airbag (testigo de avería genérica
intermitente)En este caso, el testigo podría no indicar
anomalías en los sistemas de sujeción. Antes de
continuar la marcha, acudir a la Red de
Asistencia Fiat para que comprueben el sistema
inmediatamente.
❒Avería sensor de lluvia
❒Avería sensor filtro de gasóleo
❒Avería conexión remolque
❒Avería sistema de audio
❒Avería sensor de presión aceite motor
❒Avería en los sensores de aparcamiento
❒Presencia de agua en el filtro de gasóleoAcudir lo antes posible a la Red de Asistencia Fiat
para que corrijan la anomalía.
151

Testigos en el
cuadroQué significa Qué hacer

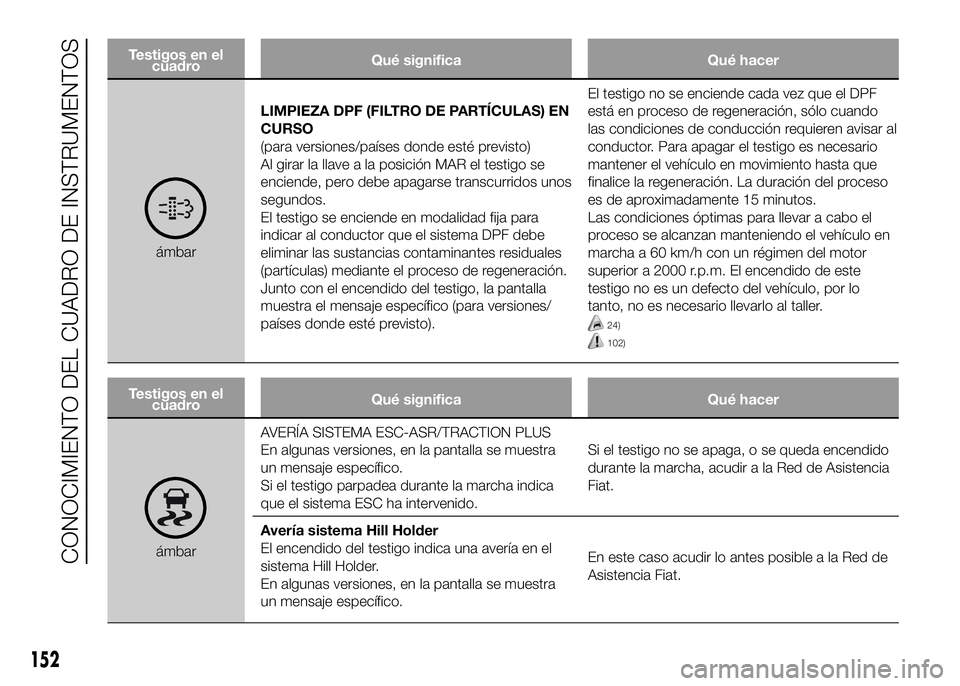

ámbarLIMPIEZA DPF (FILTRO DE PARTÍCULAS) EN
CURSO
(para versiones/países donde esté previsto)
Al girar la llave a la posición MAR el testigo se
enciende, pero debe apagarse transcurridos unos
segundos.
El testigo se enciende en modalidad fija para
indicar al conductor que el sistema DPF debe
eliminar las sustancias contaminantes residuales
(partículas) mediante el proceso de regeneración.
Junto con el encendido del testigo, la pantalla
muestra el mensaje específico (para versiones/
países donde esté previsto).El testigo no se enciende cada vez que el DPF
está en proceso de regeneración, sólo cuando
las condiciones de conducción requieren avisar al
conductor. Para apagar el testigo es necesario
mantener el vehículo en movimiento hasta que
finalice la regeneración. La duración del proceso
es de aproximadamente 15 minutos.
Las condiciones óptimas para llevar a cabo el
proceso se alcanzan manteniendo el vehículo en
marcha a 60 km/h con un régimen del motor
superior a 2000 r.p.m. El encendido de este
testigo no es un defecto del vehículo, por lo
tanto, no es necesario llevarlo al taller.
24)
102)
Testigos en el
cuadroQué significa Qué hacer
ámbarAVERÍA SISTEMA ESC-ASR/TRACTION PLUS
En algunas versiones, en la pantalla se muestra
un mensaje específico.
Si el testigo parpadea durante la marcha indica
que el sistema ESC ha intervenido.Si el testigo no se apaga, o se queda encendido
durante la marcha, acudir a la Red de Asistencia
Fiat.
Avería sistema Hill Holder
El encendido del testigo indica una avería en el
sistema Hill Holder.
En algunas versiones, en la pantalla se muestra
un mensaje específico.En este caso acudir lo antes posible a la Red de
Asistencia Fiat.
152
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

Testigos en el
cuadroQué significa Qué hacer

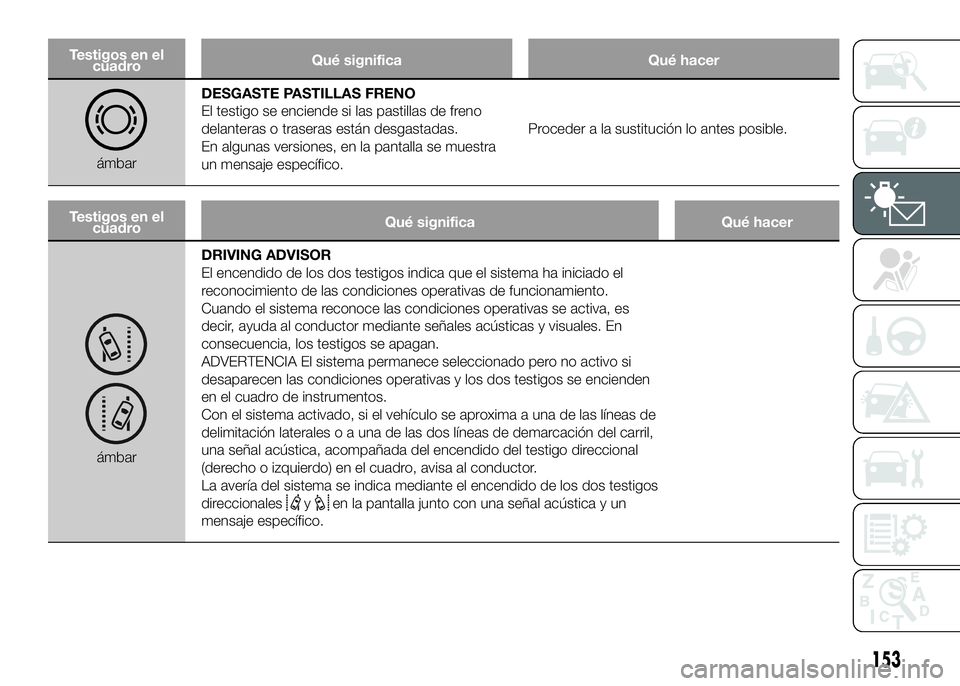

ámbarDESGASTE PASTILLAS FRENO
El testigo se enciende si las pastillas de freno
delanteras o traseras están desgastadas.
En algunas versiones, en la pantalla se muestra
un mensaje específico.Proceder a la sustitución lo antes posible.
Testigos en el
cuadroQué significa Qué hacer
ámbarDRIVING ADVISOR
El encendido de los dos testigos indica que el sistema ha iniciado el
reconocimiento de las condiciones operativas de funcionamiento.
Cuando el sistema reconoce las condiciones operativas se activa, es
decir, ayuda al conductor mediante señales acústicas y visuales. En
consecuencia, los testigos se apagan.
ADVERTENCIA El sistema permanece seleccionado pero no activo si
desaparecen las condiciones operativas y los dos testigos se encienden
en el cuadro de instrumentos.
Con el sistema activado, si el vehículo se aproxima a una de las líneas de
delimitación laterales o a una de las dos líneas de demarcación del carril,
una señal acústica, acompañada del encendido del testigo direccional
(derecho o izquierdo) en el cuadro, avisa al conductor.
La avería del sistema se indica mediante el encendido de los dos testigos
direccionales
yen la pantalla junto con una señal acústica y un
mensaje específico.
153

Testigos en el
cuadroQué significa Qué hacer

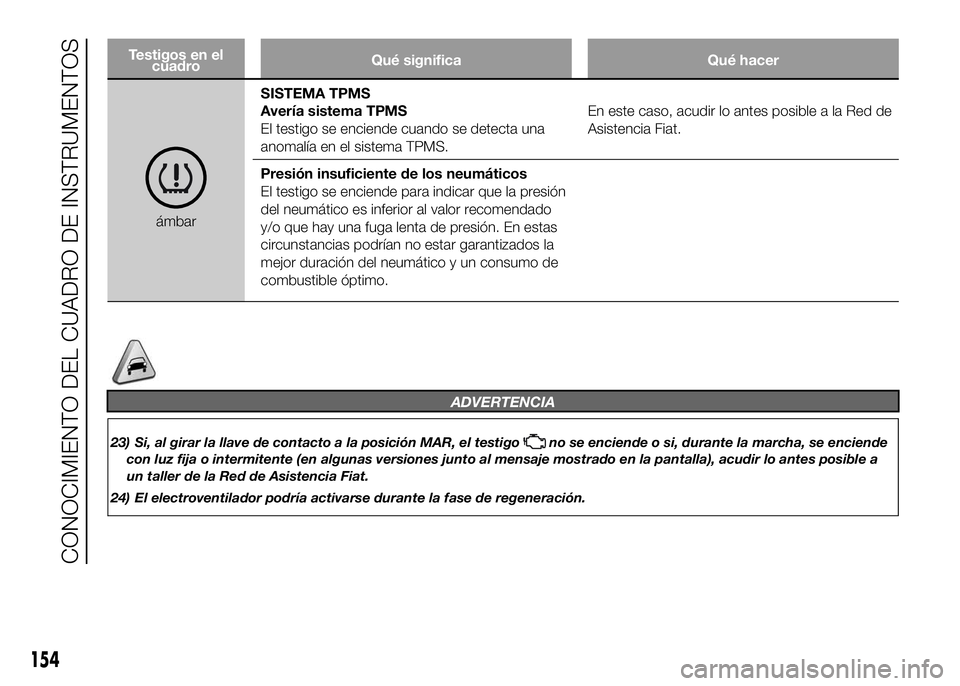

ámbarSISTEMA TPMS
Avería sistema TPMS
El testigo se enciende cuando se detecta una
anomalía en el sistema TPMS.En este caso, acudir lo antes posible a la Red de
Asistencia Fiat.
Presión insuficiente de los neumáticos
El testigo se enciende para indicar que la presión
del neumático es inferior al valor recomendado
y/o que hay una fuga lenta de presión. En estas
circunstancias podrían no estar garantizados la
mejor duración del neumático y un consumo de
combustible óptimo.
ADVERTENCIA
23) Si, al girar la llave de contacto a la posición MAR, el testigono se enciende o si, durante la marcha, se enciende
con luz fija o intermitente (en algunas versiones junto al mensaje mostrado en la pantalla), acudir lo antes posible a
un taller de la Red de Asistencia Fiat.
24) El electroventilador podría activarse durante la fase de regeneración.
154
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS

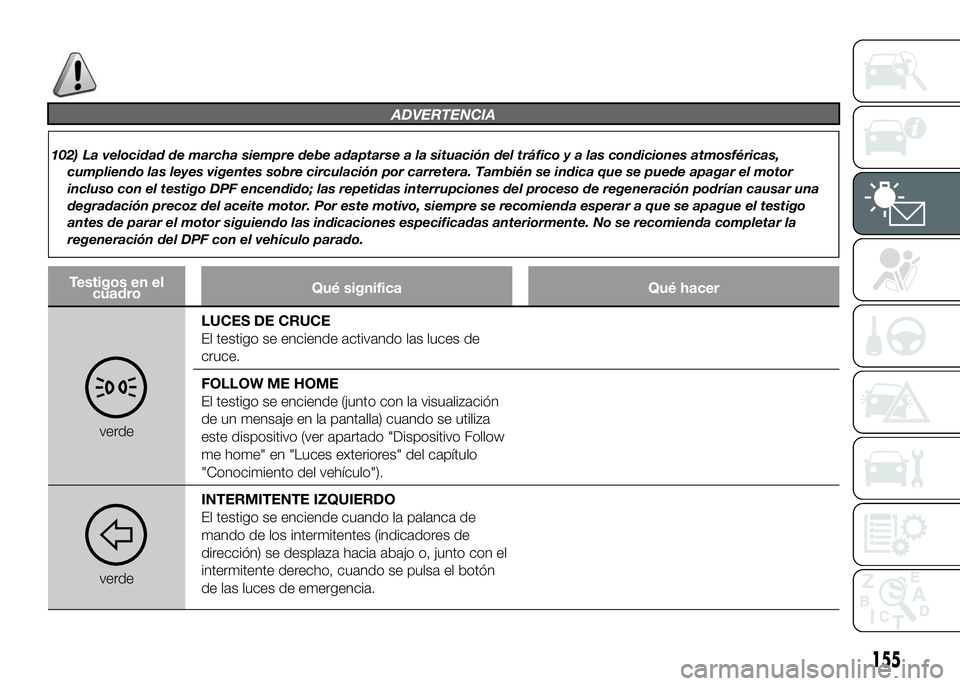

ADVERTENCIA
102) La velocidad de marcha siempre debe adaptarse a la situación del tráfico y a las condiciones atmosféricas,
cumpliendo las leyes vigentes sobre circulación por carretera. También se indica que se puede apagar el motor
incluso con el testigo DPF encendido; las repetidas interrupciones del proceso de regeneración podrían causar una
degradación precoz del aceite motor. Por este motivo, siempre se recomienda esperar a que se apague el testigo
antes de parar el motor siguiendo las indicaciones especificadas anteriormente. No se recomienda completar la
regeneración del DPF con el vehículo parado.
Testigos en el
cuadroQué significa Qué hacer
verdeLUCES DE CRUCE
El testigo se enciende activando las luces de
cruce.
FOLLOW ME HOME
El testigo se enciende (junto con la visualización
de un mensaje en la pantalla) cuando se utiliza
este dispositivo (ver apartado "Dispositivo Follow
me home" en "Luces exteriores" del capítulo
"Conocimiento del vehículo").
verdeINTERMITENTE IZQUIERDO
El testigo se enciende cuando la palanca de
mando de los intermitentes (indicadores de
dirección) se desplaza hacia abajo o, junto con el
intermitente derecho, cuando se pulsa el botón
de las luces de emergencia.
155

Testigos en el
cuadroQué significa Qué hacer

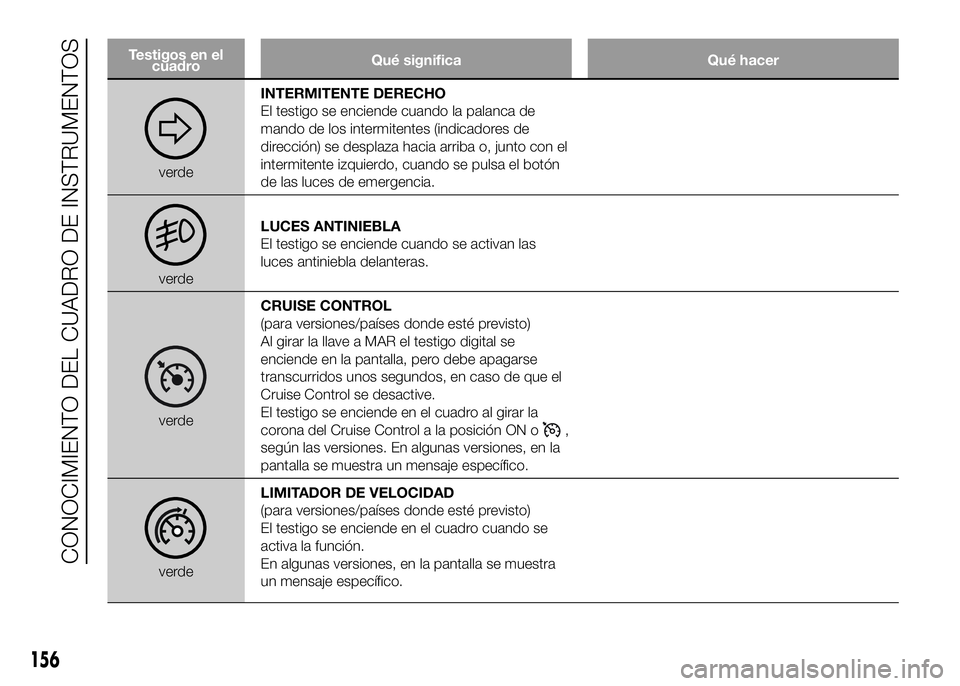

verdeINTERMITENTE DERECHO
El testigo se enciende cuando la palanca de
mando de los intermitentes (indicadores de
dirección) se desplaza hacia arriba o, junto con el
intermitente izquierdo, cuando se pulsa el botón
de las luces de emergencia.
verdeLUCES ANTINIEBLA
El testigo se enciende cuando se activan las
luces antiniebla delanteras.
verdeCRUISE CONTROL
(para versiones/países donde esté previsto)
Al girar la llave a MAR el testigo digital se
enciende en la pantalla, pero debe apagarse
transcurridos unos segundos, en caso de que el
Cruise Control se desactive.
El testigo se enciende en el cuadro al girar la
corona del Cruise Control a la posición ON o,
según las versiones. En algunas versiones, en la
pantalla se muestra un mensaje específico.
verdeLIMITADOR DE VELOCIDAD
(para versiones/países donde esté previsto)
El testigo se enciende en el cuadro cuando se
activa la función.
En algunas versiones, en la pantalla se muestra
un mensaje específico.
156
CONOCIMIENTO DEL CUADRO DE INSTRUMENTOS
