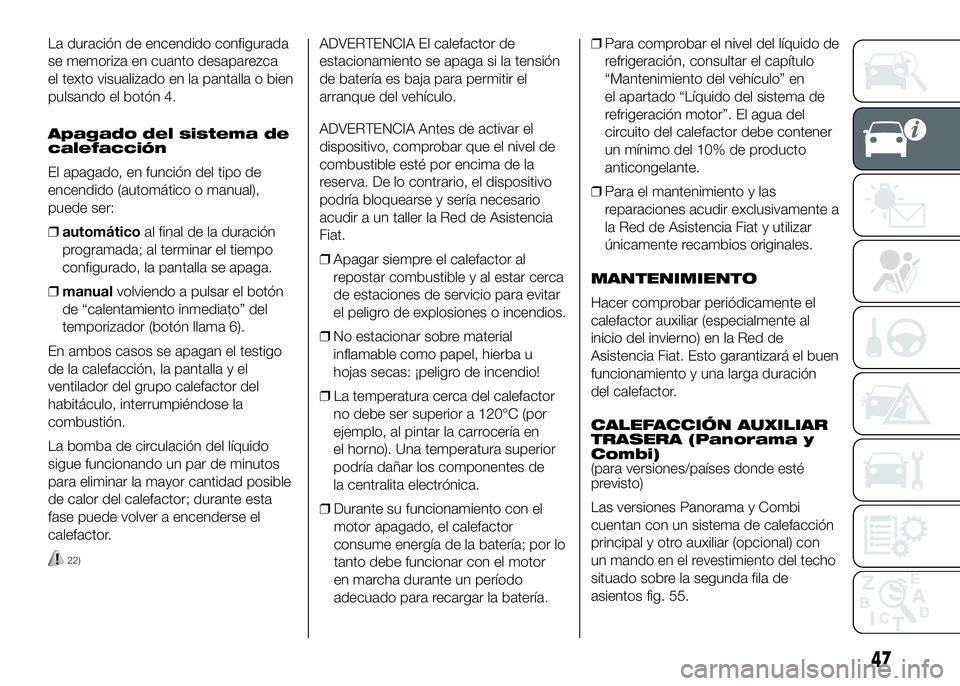

La duración de encendido configurada
se memoriza en cuanto desaparezca
el texto visualizado en la pantalla o bien
pulsando el botón 4.
Apagado del sistema de
calefacción
El apagado, en función del tipo de
encendido (automático o manual),
puede ser:
❒automáticoal final de la duración
programada; al terminar el tiempo
configurado, la pantalla se apaga.
❒manualvolviendo a pulsar el botón
de “calentamiento inmediato” del
temporizador (botón llama 6).
En ambos casos se apagan el testigo
de la calefacción, la pantalla y el
ventilador del grupo calefactor del
habitáculo, interrumpiéndose la
combustión.
La bomba de circulación del líquido
sigue funcionando un par de minutos
para eliminar la mayor cantidad posible
de calor del calefactor; durante esta
fase puede volver a encenderse el
calefactor.
22)
ADVERTENCIA El calefactor de
estacionamiento se apaga si la tensión
de batería es baja para permitir el
arranque del vehículo.
ADVERTENCIA Antes de activar el
dispositivo, comprobar que el nivel de
combustible esté por encima de la
reserva. De lo contrario, el dispositivo
podría bloquearse y sería necesario
acudir a un taller la Red de Asistencia
Fiat.
❒Apagar siempre el calefactor al
repostar combustible y al estar cerca
de estaciones de servicio para evitar
el peligro de explosiones o incendios.
❒No estacionar sobre material
inflamable como papel, hierba u
hojas secas: ¡peligro de incendio!
❒La temperatura cerca del calefactor
no debe ser superior a 120°C (por
ejemplo, al pintar la carrocería en
el horno). Una temperatura superior
podría dañar los componentes de
la centralita electrónica.
❒Durante su funcionamiento con el
motor apagado, el calefactor
consume energía de la batería; por lo
tanto debe funcionar con el motor
en marcha durante un período
adecuado para recargar la batería.❒Para comprobar el nivel del líquido de
refrigeración, consultar el capítulo
“Mantenimiento del vehículo” en
el apartado “Líquido del sistema de
refrigeración motor”. El agua del
circuito del calefactor debe contener
un mínimo del 10% de producto
anticongelante.
❒Para el mantenimiento y las
reparaciones acudir exclusivamente a
la Red de Asistencia Fiat y utilizar
únicamente recambios originales.
MANTENIMIENTO
Hacer comprobar periódicamente el
calefactor auxiliar (especialmente al
inicio del invierno) en la Red de
Asistencia Fiat. Esto garantizará el buen
funcionamiento y una larga duración
del calefactor.
CALEFACCIÓN AUXILIAR
TRASERA (Panorama y
Combi)
(para versiones/países donde esté
previsto)
Las versiones Panorama y Combi
cuentan con un sistema de calefacción
principal y otro auxiliar (opcional) con
un mando en el revestimiento del techo
situado sobre la segunda fila de
asientos fig. 55.
47

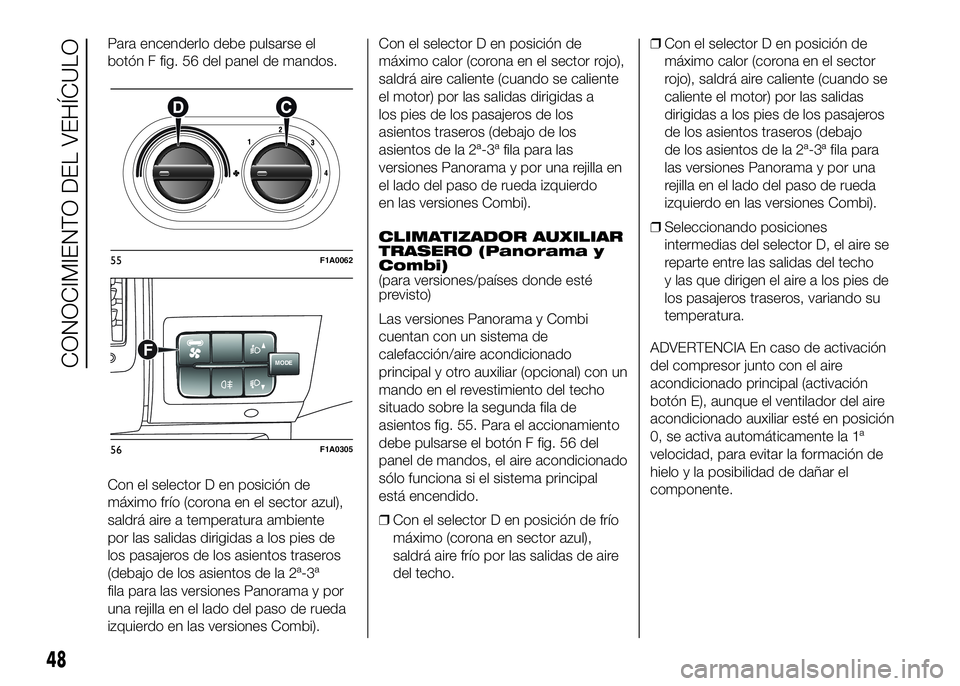

Para encenderlo debe pulsarse el
botón F fig. 56 del panel de mandos.
Con el selector D en posición de
máximo frío (corona en el sector azul),
saldrá aire a temperatura ambiente
por las salidas dirigidas a los pies de
los pasajeros de los asientos traseros
(debajo de los asientos de la 2ª-3ª
fila para las versiones Panorama y por
una rejilla en el lado del paso de rueda
izquierdo en las versiones Combi).Con el selector D en posición de
máximo calor (corona en el sector rojo),
saldrá aire caliente (cuando se caliente
el motor) por las salidas dirigidas a
los pies de los pasajeros de los
asientos traseros (debajo de los
asientos de la 2ª-3ª fila para las
versiones Panorama y por una rejilla en
el lado del paso de rueda izquierdo
en las versiones Combi).
CLIMATIZADOR AUXILIAR
TRASERO (Panorama y
Combi)
(para versiones/países donde esté
previsto)
Las versiones Panorama y Combi
cuentan con un sistema de
calefacción/aire acondicionado
principal y otro auxiliar (opcional) con un
mando en el revestimiento del techo
situado sobre la segunda fila de
asientos fig. 55. Para el accionamiento
debe pulsarse el botón F fig. 56 del
panel de mandos, el aire acondicionado
sólo funciona si el sistema principal
está encendido.
❒Con el selector D en posición de frío
máximo (corona en sector azul),
saldrá aire frío por las salidas de aire
del techo.❒Con el selector D en posición de
máximo calor (corona en el sector
rojo), saldrá aire caliente (cuando se
caliente el motor) por las salidas
dirigidas a los pies de los pasajeros
de los asientos traseros (debajo
de los asientos de la 2ª-3ª fila para
las versiones Panorama y por una
rejilla en el lado del paso de rueda
izquierdo en las versiones Combi).
❒Seleccionando posiciones
intermedias del selector D, el aire se
reparte entre las salidas del techo
y las que dirigen el aire a los pies de
los pasajeros traseros, variando su
temperatura.
ADVERTENCIA En caso de activación
del compresor junto con el aire
acondicionado principal (activación
botón E), aunque el ventilador del aire
acondicionado auxiliar esté en posición
0, se activa automáticamente la 1ª
velocidad, para evitar la formación de
hielo y la posibilidad de dañar el
componente.
55F1A0062
MODEF
56F1A0305
48
CONOCIMIENTO DEL VEHÍCULO

ADVERTENCIA

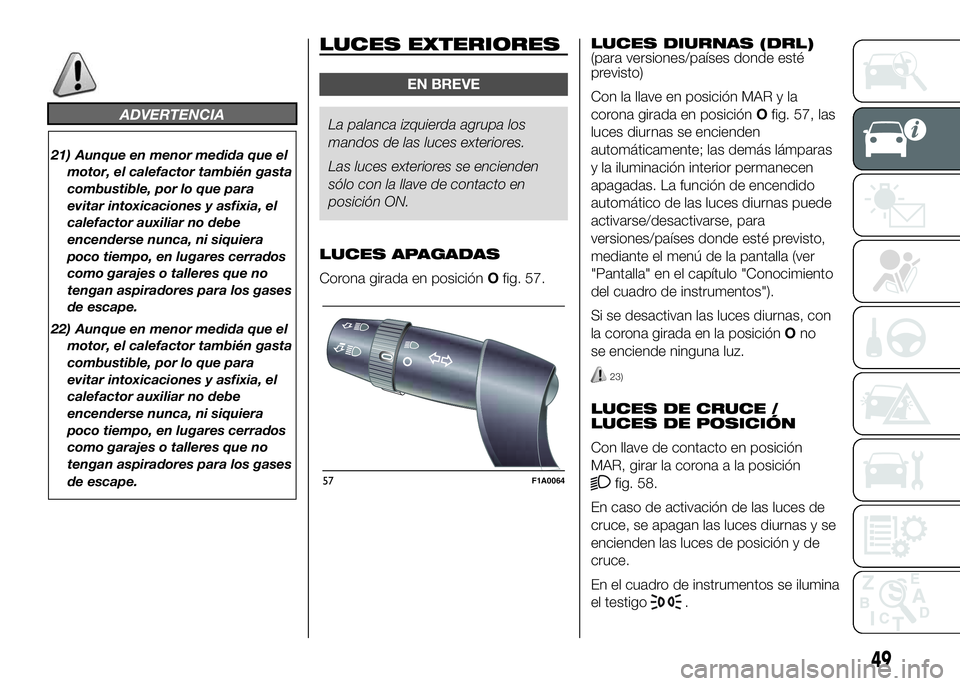

21) Aunque en menor medida que el
motor, el calefactor también gasta
combustible, por lo que para
evitar intoxicaciones y asfixia, el
calefactor auxiliar no debe
encenderse nunca, ni siquiera
poco tiempo, en lugares cerrados
como garajes o talleres que no
tengan aspiradores para los gases
de escape.
22) Aunque en menor medida que el
motor, el calefactor también gasta
combustible, por lo que para
evitar intoxicaciones y asfixia, el
calefactor auxiliar no debe
encenderse nunca, ni siquiera
poco tiempo, en lugares cerrados
como garajes o talleres que no
tengan aspiradores para los gases
de escape.
LUCES EXTERIORES
EN BREVE
La palanca izquierda agrupa los
mandos de las luces exteriores.
Las luces exteriores se encienden
sólo con la llave de contacto en
posición ON.
LUCES APAGADAS
Corona girada en posiciónOfig. 57.LUCES DIURNAS (DRL)
(para versiones/países donde esté
previsto)
Con la llave en posición MAR y la
corona girada en posiciónOfig. 57, las
luces diurnas se encienden
automáticamente; las demás lámparas
y la iluminación interior permanecen
apagadas. La función de encendido
automático de las luces diurnas puede
activarse/desactivarse, para
versiones/países donde esté previsto,
mediante el menú de la pantalla (ver
"Pantalla" en el capítulo "Conocimiento
del cuadro de instrumentos").
Si se desactivan las luces diurnas, con
la corona girada en la posiciónOno
se enciende ninguna luz.
23)
LUCES DE CRUCE /
LUCES DE POSICIÓN
Con llave de contacto en posición
MAR, girar la corona a la posición
fig. 58.
En caso de activación de las luces de
cruce, se apagan las luces diurnas y se
encienden las luces de posición y de
cruce.
En el cuadro de instrumentos se ilumina
el testigo
.
57F1A0064
49

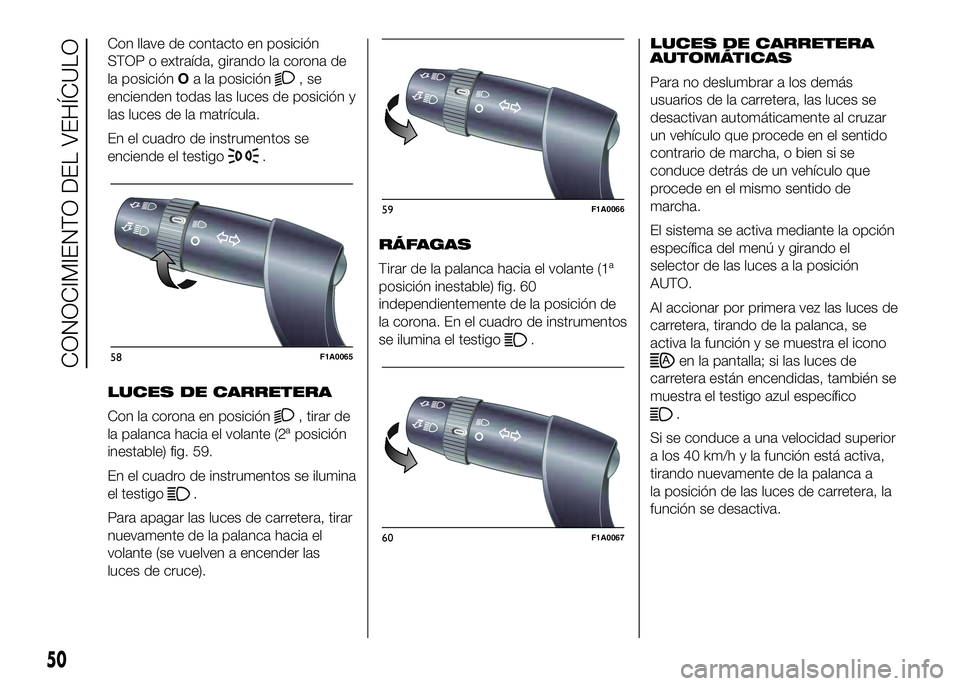

Con llave de contacto en posición
STOP o extraída, girando la corona de
la posiciónOa la posición
,se
encienden todas las luces de posición y
las luces de la matrícula.
En el cuadro de instrumentos se
enciende el testigo
.
LUCES DE CARRETERA
Con la corona en posición
, tirar de
la palanca hacia el volante (2ª posición
inestable) fig. 59.
En el cuadro de instrumentos se ilumina
el testigo
.
Para apagar las luces de carretera, tirar
nuevamente de la palanca hacia el
volante (se vuelven a encender las
luces de cruce).RÁFAGAS
Tirar de la palanca hacia el volante (1ª
posición inestable) fig. 60
independientemente de la posición de
la corona. En el cuadro de instrumentos
se ilumina el testigo
.LUCES DE CARRETERA
AUTOMÁTICAS
Para no deslumbrar a los demás
usuarios de la carretera, las luces se
desactivan automáticamente al cruzar
un vehículo que procede en el sentido
contrario de marcha, o bien si se
conduce detrás de un vehículo que
procede en el mismo sentido de
marcha.
El sistema se activa mediante la opción
específica del menú y girando el
selector de las luces a la posición
AUTO.
Al accionar por primera vez las luces de
carretera, tirando de la palanca, se
activa la función y se muestra el icono
en la pantalla; si las luces de
carretera están encendidas, también se
muestra el testigo azul específico
.
Si se conduce a una velocidad superior
a los 40 km/h y la función está activa,
tirando nuevamente de la palanca a
la posición de las luces de carretera, la
función se desactiva.
58F1A0065
59F1A0066
60F1A0067
50
CONOCIMIENTO DEL VEHÍCULO

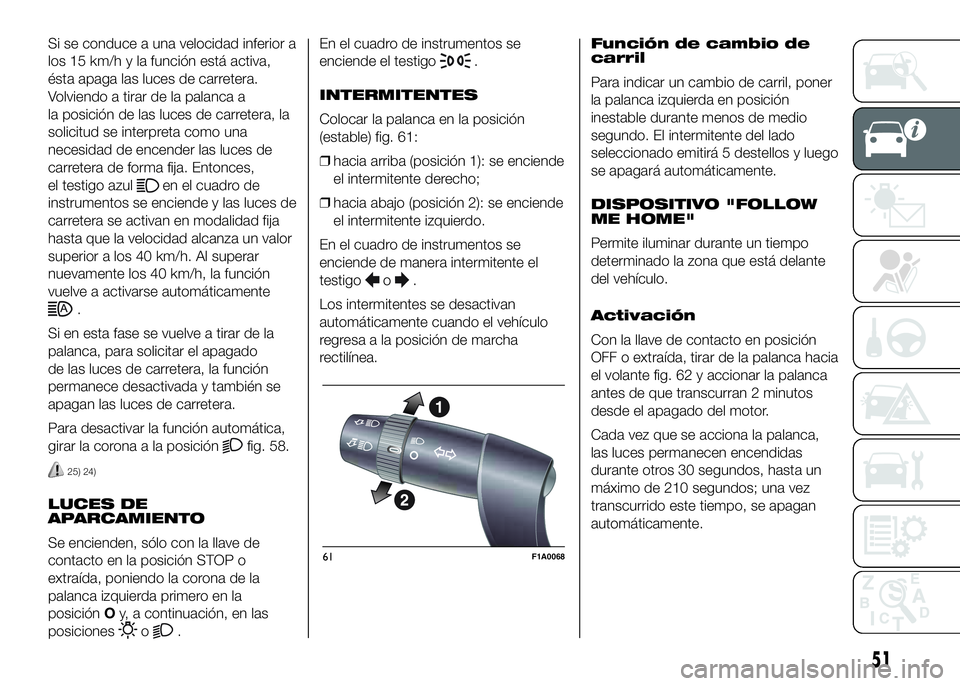

Si se conduce a una velocidad inferior a
los 15 km/h y la función está activa,
ésta apaga las luces de carretera.
Volviendo a tirar de la palanca a
la posición de las luces de carretera, la
solicitud se interpreta como una
necesidad de encender las luces de
carretera de forma fija. Entonces,
el testigo azul
en el cuadro de
instrumentos se enciende y las luces de
carretera se activan en modalidad fija
hasta que la velocidad alcanza un valor
superior a los 40 km/h. Al superar
nuevamente los 40 km/h, la función
vuelve a activarse automáticamente
.
Si en esta fase se vuelve a tirar de la
palanca, para solicitar el apagado
de las luces de carretera, la función
permanece desactivada y también se
apagan las luces de carretera.
Para desactivar la función automática,
girar la corona a la posición
fig. 58.
25) 24)
LUCES DE
APARCAMIENTO
Se encienden, sólo con la llave de
contacto en la posición STOP o
extraída, poniendo la corona de la
palanca izquierda primero en la
posiciónOy, a continuación, en las
posiciones
o.En el cuadro de instrumentos se
enciende el testigo
.
INTERMITENTES
Colocar la palanca en la posición
(estable) fig. 61:
❒hacia arriba (posición 1): se enciende
el intermitente derecho;
❒hacia abajo (posición 2): se enciende
el intermitente izquierdo.
En el cuadro de instrumentos se
enciende de manera intermitente el
testigo
o.
Los intermitentes se desactivan
automáticamente cuando el vehículo
regresa a la posición de marcha
rectilínea.Función de cambio de
carril
Para indicar un cambio de carril, poner
la palanca izquierda en posición
inestable durante menos de medio
segundo. El intermitente del lado
seleccionado emitirá 5 destellos y luego
se apagará automáticamente.
DISPOSITIVO "FOLLOW
ME HOME"
Permite iluminar durante un tiempo
determinado la zona que está delante
del vehículo.
Activación
Con la llave de contacto en posición
OFF o extraída, tirar de la palanca hacia
el volante fig. 62 y accionar la palanca
antes de que transcurran 2 minutos
desde el apagado del motor.
Cada vez que se acciona la palanca,
las luces permanecen encendidas
durante otros 30 segundos, hasta un
máximo de 210 segundos; una vez
transcurrido este tiempo, se apagan
automáticamente.
61F1A0068
51

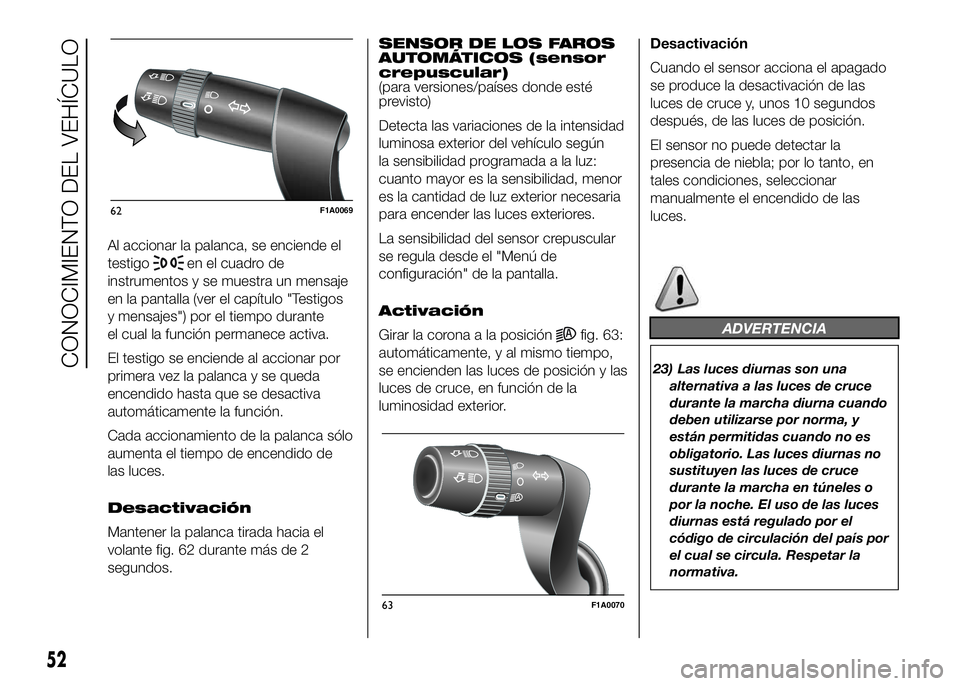

Al accionar la palanca, se enciende el
testigo
en el cuadro de
instrumentos y se muestra un mensaje
en la pantalla (ver el capítulo "Testigos
y mensajes") por el tiempo durante
el cual la función permanece activa.
El testigo se enciende al accionar por
primera vez la palanca y se queda
encendido hasta que se desactiva
automáticamente la función.
Cada accionamiento de la palanca sólo
aumenta el tiempo de encendido de
las luces.
Desactivación
Mantener la palanca tirada hacia el
volante fig. 62 durante más de 2
segundos.SENSOR DE LOS FAROS
AUTOMÁTICOS (sensor
crepuscular)
(para versiones/países donde esté
previsto)
Detecta las variaciones de la intensidad
luminosa exterior del vehículo según
la sensibilidad programada a la luz:
cuanto mayor es la sensibilidad, menor
es la cantidad de luz exterior necesaria
para encender las luces exteriores.
La sensibilidad del sensor crepuscular
se regula desde el "Menú de
configuración" de la pantalla.
Activación
Girar la corona a la posición
fig. 63:
automáticamente, y al mismo tiempo,
se encienden las luces de posición y las
luces de cruce, en función de la
luminosidad exterior.Desactivación
Cuando el sensor acciona el apagado
se produce la desactivación de las
luces de cruce y, unos 10 segundos
después, de las luces de posición.
El sensor no puede detectar la
presencia de niebla; por lo tanto, en
tales condiciones, seleccionar
manualmente el encendido de las
luces.ADVERTENCIA
23) Las luces diurnas son una
alternativa a las luces de cruce
durante la marcha diurna cuando
deben utilizarse por norma, y
están permitidas cuando no es
obligatorio. Las luces diurnas no
sustituyen las luces de cruce
durante la marcha en túneles o
por la noche. El uso de las luces
diurnas está regulado por el
código de circulación del país por
el cual se circula. Respetar la
normativa.
62F1A0069
63F1A0070
52
CONOCIMIENTO DEL VEHÍCULO

24) El sistema se basa en un
reconocimiento efectuado por una
cámara. Condiciones ambientales
determinadas pueden afectar el
reconocimiento de las
condiciones de tráfico. Por lo
tanto, el conductor siempre es
responsable del uso correcto de la
función luces de carretera en
cumplimiento de las normativas
vigentes. Para desactivar la
función automática, girar
la corona a la posición
fig. 58.
25) Si la variación de la carga
provoca una fuerte inclinación de
la cámara el sistema podría dejar
de funcionar temporalmente
para permitir que la cámara se
autocalibre.

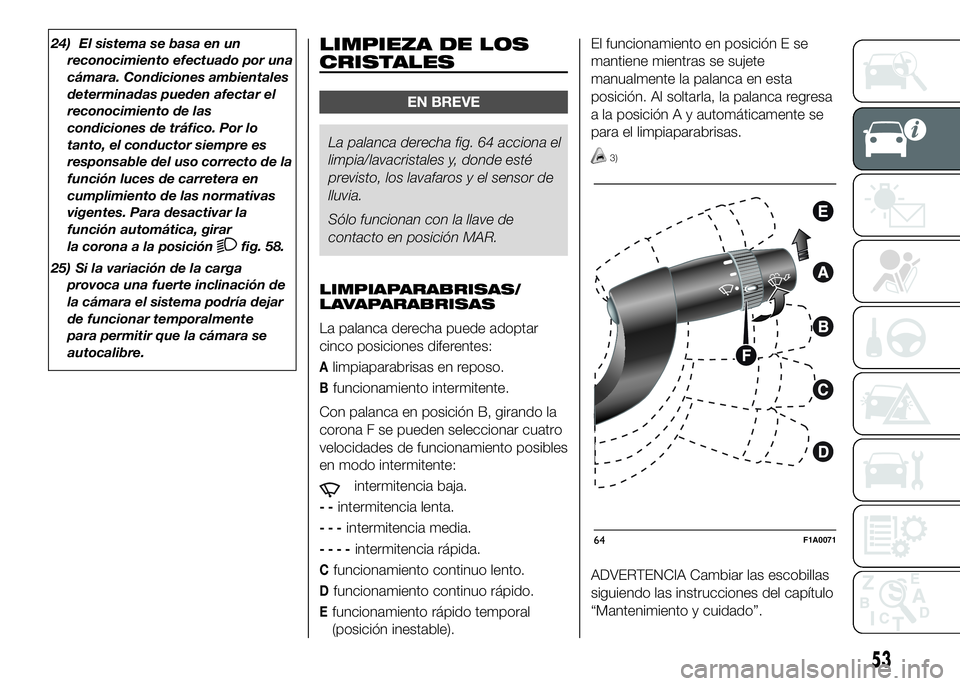

LIMPIEZA DE LOS
CRISTALES
EN BREVE
La palanca derecha fig. 64 acciona el
limpia/lavacristales y, donde esté
previsto, los lavafaros y el sensor de
lluvia.
Sólo funcionan con la llave de
contacto en posición MAR.
LIMPIAPARABRISAS/
LAVAPARABRISAS
La palanca derecha puede adoptar
cinco posiciones diferentes:
Alimpiaparabrisas en reposo.
Bfuncionamiento intermitente.
Con palanca en posición B, girando la
corona F se pueden seleccionar cuatro
velocidades de funcionamiento posibles
en modo intermitente:
intermitencia baja.
--intermitencia lenta.
---intermitencia media.
----intermitencia rápida.
Cfuncionamiento continuo lento.
Dfuncionamiento continuo rápido.
Efuncionamiento rápido temporal
(posición inestable).El funcionamiento en posición E se
mantiene mientras se sujete
manualmente la palanca en esta
posición. Al soltarla, la palanca regresa
a la posición A y automáticamente se
para el limpiaparabrisas.
3)
ADVERTENCIA Cambiar las escobillas
siguiendo las instrucciones del capítulo
“Mantenimiento y cuidado”.
64F1A0071
53

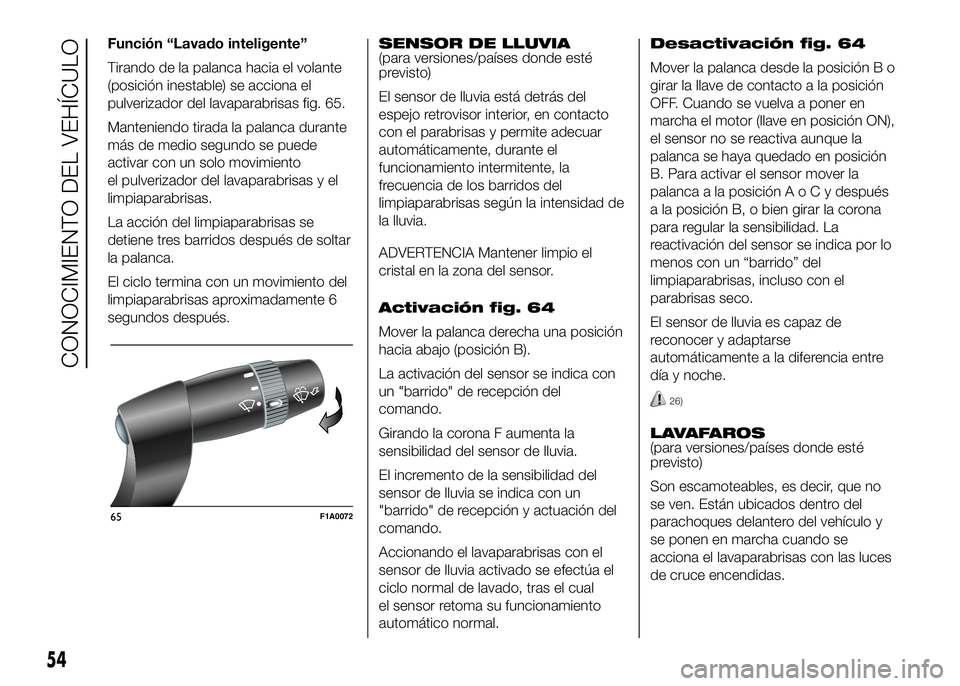

Función “Lavado inteligente”
Tirando de la palanca hacia el volante
(posición inestable) se acciona el
pulverizador del lavaparabrisas fig. 65.
Manteniendo tirada la palanca durante
más de medio segundo se puede
activar con un solo movimiento
el pulverizador del lavaparabrisas y el
limpiaparabrisas.
La acción del limpiaparabrisas se
detiene tres barridos después de soltar
la palanca.
El ciclo termina con un movimiento del
limpiaparabrisas aproximadamente 6
segundos después.SENSOR DE LLUVIA
(para versiones/países donde esté
previsto)
El sensor de lluvia está detrás del
espejo retrovisor interior, en contacto
con el parabrisas y permite adecuar
automáticamente, durante el
funcionamiento intermitente, la
frecuencia de los barridos del
limpiaparabrisas según la intensidad de
la lluvia.
ADVERTENCIA Mantener limpio el
cristal en la zona del sensor.
Activación fig. 64
Mover la palanca derecha una posición
hacia abajo (posición B).
La activación del sensor se indica con
un "barrido" de recepción del
comando.
Girando la corona F aumenta la
sensibilidad del sensor de lluvia.
El incremento de la sensibilidad del
sensor de lluvia se indica con un
"barrido" de recepción y actuación del
comando.
Accionando el lavaparabrisas con el
sensor de lluvia activado se efectúa el
ciclo normal de lavado, tras el cual
el sensor retoma su funcionamiento
automático normal.Desactivación fig. 64
Mover la palanca desde la posición B o
girar la llave de contacto a la posición
OFF. Cuando se vuelva a poner en
marcha el motor (llave en posición ON),
el sensor no se reactiva aunque la
palanca se haya quedado en posición
B. Para activar el sensor mover la
palanca a la posiciónAoCydespués
a la posición B, o bien girar la corona
para regular la sensibilidad. La
reactivación del sensor se indica por lo
menos con un “barrido” del
limpiaparabrisas, incluso con el
parabrisas seco.
El sensor de lluvia es capaz de
reconocer y adaptarse
automáticamente a la diferencia entre
día y noche.
26)
LAVAFAROS
(para versiones/países donde esté
previsto)
Son escamoteables, es decir, que no
se ven. Están ubicados dentro del
parachoques delantero del vehículo y
se ponen en marcha cuando se
acciona el lavaparabrisas con las luces
de cruce encendidas.
65F1A0072
54
CONOCIMIENTO DEL VEHÍCULO

ADVERTENCIA Comprobar
periódicamente el estado y la limpieza
de los pulverizadores.
ADVERTENCIA
3) No utilizar el limpiaparabrisas
para eliminar restos de nieve o
hielo del parabrisas. En esas
condiciones, si el limpiaparabrisas
se somete a un esfuerzo excesivo,
interviene la protección de
sobrecarga del motor, que inhibe
el funcionamiento durante unos
segundos. Si a continuación no se
restablece la funcionalidad, acudir
a un taller de la Red de Asistencia
Fiat.
ADVERTENCIA
26) Las estrías de agua pueden
provocar movimientos indeseados
de las escobillas.

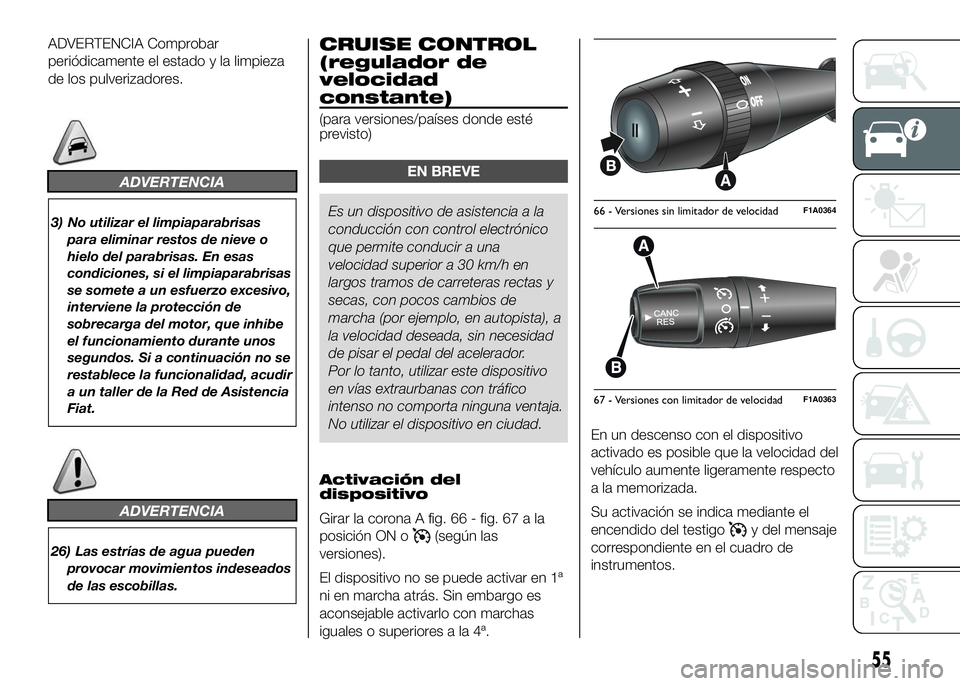

CRUISE CONTROL
(regulador de
velocidad
constante)
(para versiones/países donde esté
previsto)
EN BREVE
Es un dispositivo de asistencia a la
conducción con control electrónico
que permite conducir a una
velocidad superior a 30 km/h en
largos tramos de carreteras rectas y
secas, con pocos cambios de
marcha (por ejemplo, en autopista), a
la velocidad deseada, sin necesidad
de pisar el pedal del acelerador.
Por lo tanto, utilizar este dispositivo
en vías extraurbanas con tráfico
intenso no comporta ninguna ventaja.
No utilizar el dispositivo en ciudad.
Activación del
dispositivo
Girar la corona A fig. 66 - fig. 67 a la
posición ON o
(según las
versiones).
El dispositivo no se puede activar en 1ª
ni en marcha atrás. Sin embargo es
aconsejable activarlo con marchas
iguales o superiores a la 4ª.En un descenso con el dispositivo
activado es posible que la velocidad del
vehículo aumente ligeramente respecto
a la memorizada.
Su activación se indica mediante el
encendido del testigoy del mensaje
correspondiente en el cuadro de
instrumentos.
66 - Versiones sin limitador de velocidadF1A0364
67 - Versiones con limitador de velocidadF1A0363
55

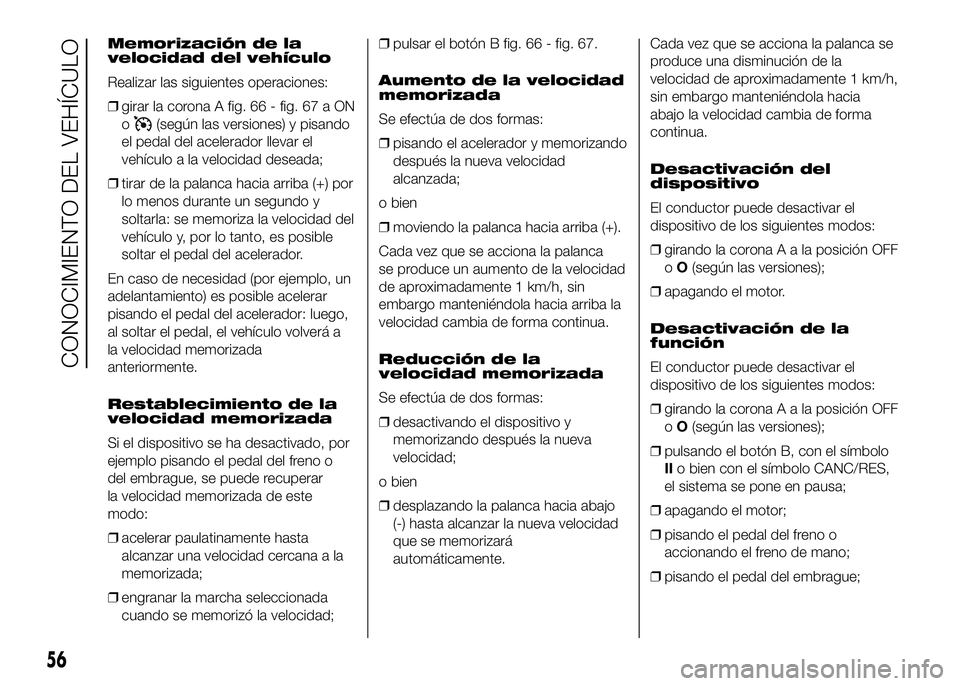

Memorización de la
velocidad del vehículo
Realizar las siguientes operaciones:
❒girar la corona A fig. 66 - fig. 67 a ON
o
(según las versiones) y pisando
el pedal del acelerador llevar el
vehículo a la velocidad deseada;
❒tirar de la palanca hacia arriba (+) por
lo menos durante un segundo y
soltarla: se memoriza la velocidad del
vehículo y, por lo tanto, es posible
soltar el pedal del acelerador.
En caso de necesidad (por ejemplo, un
adelantamiento) es posible acelerar
pisando el pedal del acelerador: luego,
al soltar el pedal, el vehículo volverá a
la velocidad memorizada
anteriormente.
Restablecimiento de la
velocidad memorizada
Si el dispositivo se ha desactivado, por
ejemplo pisando el pedal del freno o
del embrague, se puede recuperar
la velocidad memorizada de este
modo:
❒acelerar paulatinamente hasta
alcanzar una velocidad cercana a la
memorizada;
❒engranar la marcha seleccionada
cuando se memorizó la velocidad;❒pulsar el botón B fig. 66 - fig. 67.
Aumento de la velocidad
memorizada
Se efectúa de dos formas:
❒pisando el acelerador y memorizando
después la nueva velocidad
alcanzada;
o bien
❒moviendo la palanca hacia arriba (+).
Cada vez que se acciona la palanca
se produce un aumento de la velocidad
de aproximadamente 1 km/h, sin
embargo manteniéndola hacia arriba la
velocidad cambia de forma continua.
Reducción de la
velocidad memorizada
Se efectúa de dos formas:
❒desactivando el dispositivo y
memorizando después la nueva
velocidad;
o bien
❒desplazando la palanca hacia abajo
(-) hasta alcanzar la nueva velocidad
que se memorizará
automáticamente.Cada vez que se acciona la palanca se
produce una disminución de la
velocidad de aproximadamente 1 km/h,
sin embargo manteniéndola hacia
abajo la velocidad cambia de forma
continua.
Desactivación del
dispositivo
El conductor puede desactivar el
dispositivo de los siguientes modos:
❒girando la coronaAalaposición OFF
oO(según las versiones);
❒apagando el motor.
Desactivación de la
función
El conductor puede desactivar el
dispositivo de los siguientes modos:
❒girando la coronaAalaposición OFF
oO(según las versiones);
❒pulsando el botón B, con el símbolo
IIo bien con el símbolo CANC/RES,
el sistema se pone en pausa;
❒apagando el motor;
❒pisando el pedal del freno o
accionando el freno de mano;
❒pisando el pedal del embrague;
56
CONOCIMIENTO DEL VEHÍCULO
