FIAT DUCATO BASE CAMPER 2017 Руководство по эксплуатации и техобслуживанию (in Russian)
Manufacturer: FIAT, Model Year: 2017, Model line: DUCATO BASE CAMPER, Model: FIAT DUCATO BASE CAMPER 2017Pages: 330, PDF Size: 14.9 MB
Page 241 of 330

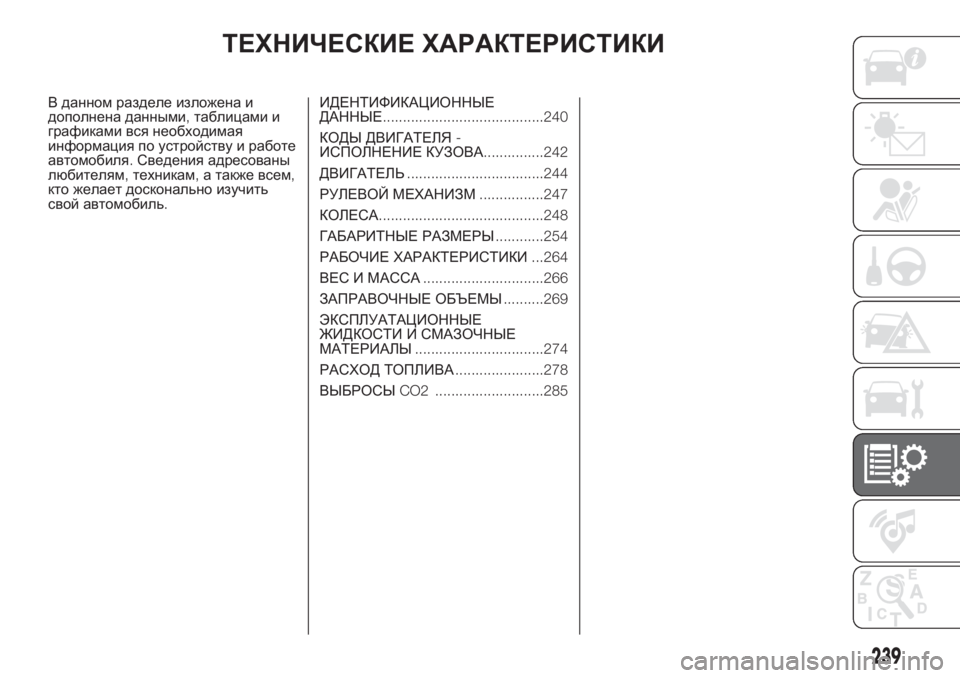

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
В данном разделе изложена и
дополнена данными,таблицами и
графиками вся необходимая
информация по устройству и работе
автомобиля.Сведения адресованы
любителям,техникам,а также всем,
кто желает досконально изучить
свой автомобиль.ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ........................................240
КОДЫ ДВИГАТЕЛЯ-
ИСПОЛНЕНИЕ КУЗОВА...............242
ДВИГАТЕЛЬ..................................244
РУЛЕВОЙ МЕХАНИЗМ................247
КОЛЕСА.........................................248
ГАБАРИТНЫЕ РАЗМЕРЫ............254
РАБОЧИЕ ХАРАКТЕРИСТИКИ...264
ВЕС И МАССА..............................266
ЗАПРАВОЧНЫЕ ОБЪЕМЫ..........269
ЭКСПЛУАТАЦИОННЫЕ
ЖИДКОСТИ И СМАЗОЧНЫЕ
МАТЕРИАЛЫ................................274
РАСХОД ТОПЛИВА......................278
ВЫБРОСЫCO2 ...........................285
239
Page 242 of 330

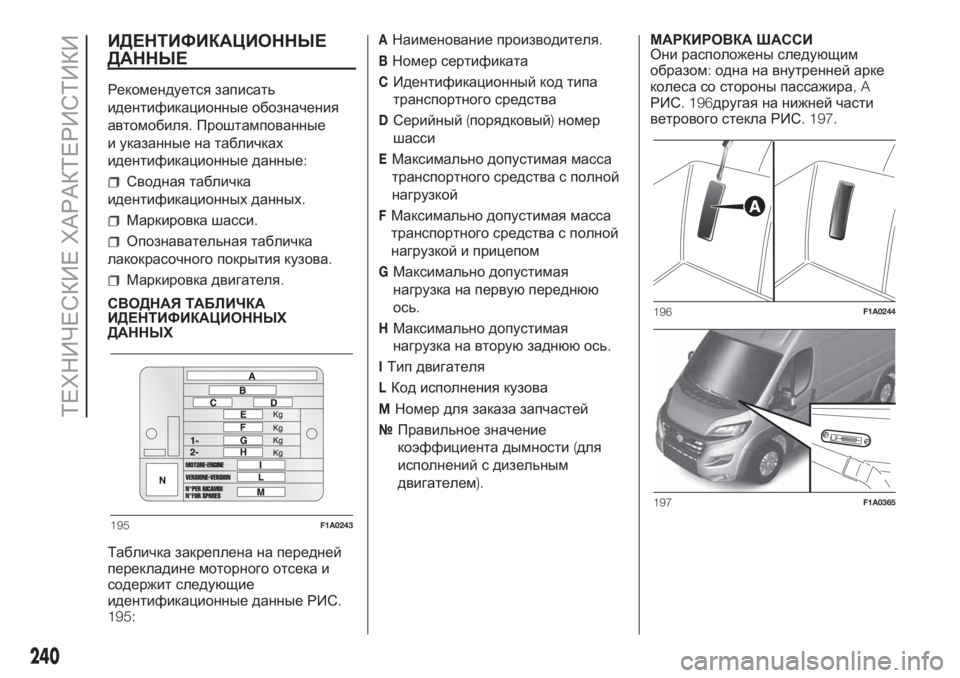

ИДЕНТИФИКАЦИОННЫЕ
ДАННЫЕ
Рекомендуется записать
идентификационные обозначения
автомобиля.Проштампованные
и указанные на табличках
идентификационные данные:
Сводная табличка
идентификационных данных.
Маркировка шасси.
Опознавательная табличка
лакокрасочного покрытия кузова.
Маркировка двигателя.
СВОДНАЯ ТАБЛИЧКА
ИДЕНТИФИКАЦИОННЫХ
ДАННЫХ
Табличка закреплена на передней
перекладине моторного отсека и
содержит следующие
идентификационные данные РИС.
195:
AНаименование производителя.
BНомер сертификата
CИдентификационный код типа
транспортного средства
DСерийный(порядковый)номер
шасси
EМаксимально допустимая масса
транспортного средства с полной
нагрузкой
FМаксимально допустимая масса
транспортного средства с полной
нагрузкой и прицепом
GМаксимально допустимая
нагрузка на первуюпереднюю
ось.
HМаксимально допустимая
нагрузка на вторуюзаднююось.
IТип двигателя
LКод исполнения кузова
MНомер для заказа запчастей
№Правильное значение
коэффициента дымности(для
исполнений с дизельным
двигателем).МАРКИРОВКА ШАССИ
Они расположены следующим
образом:одна на внутренней арке
колеса со стороны пассажира,A
РИС. 196другая на нижней части
ветрового стекла РИС. 197.
195F1A0243
196F1A0244
197F1A0365
240
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Page 243 of 330

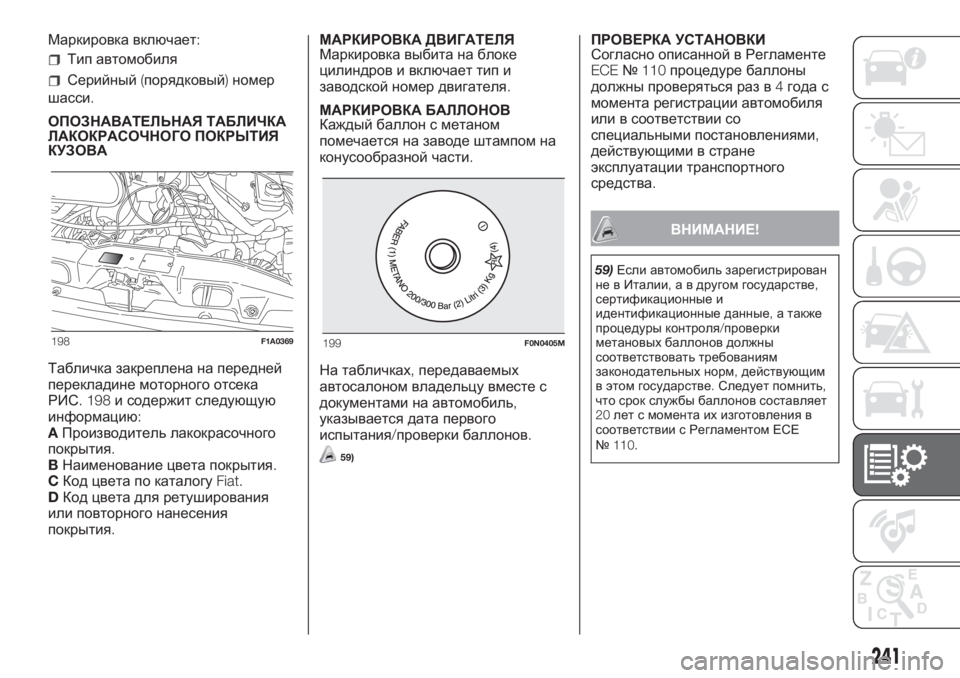

Маркировка включает:
Тип автомобиля
Серийный(порядковый)номер
шасси.
ОПОЗНАВАТЕЛЬНАЯ ТАБЛИЧКА
ЛАКОКРАСОЧНОГО ПОКРЫТИЯ
КУЗОВА
Табличка закреплена на передней
перекладине моторного отсека
РИС. 198и содержит следующую
информацию:
AПроизводитель лакокрасочного
покрытия.
BНаименование цвета покрытия.
CКод цвета по каталогуFiat.
DКод цвета для ретуширования
или повторного нанесения
покрытия.МАРКИРОВКА ДВИГАТЕЛЯ
Маркировка выбита на блоке
цилиндров и включает тип и
заводской номер двигателя.
МАРКИРОВКА БАЛЛОНОВ
Каждый баллон с метаном
помечается на заводе штампом на
конусообразной части.
На табличках,передаваемых
автосалоном владельцу вместе с
документами на автомобиль,
указывается дата первого
испытания/проверки баллонов.
59)
ПРОВЕРКА УСТАНОВКИ
Согласно описанной в Регламенте
ECE№110процедуре баллоны
должны проверяться раз в4года с
момента регистрации автомобиля
или в соответствии со
специальными постановлениями,
действующими в стране
эксплуатации транспортного
средства.
ВНИМАНИЕ!
59)Если автомобиль зарегистрирован
не в Италии,а в другом государстве,
сертификационные и
идентификационные данные,а также
процедуры контроля/проверки
метановых баллонов должны
соответствовать требованиям
законодательных норм,действующим
в этом государстве.Следует помнить,
что срок службы баллонов составляет
20лет с момента их изготовления в
соответствии с Регламентом ЕСЕ
№110.
198F1A0369199F0N0405M
241
Page 244 of 330

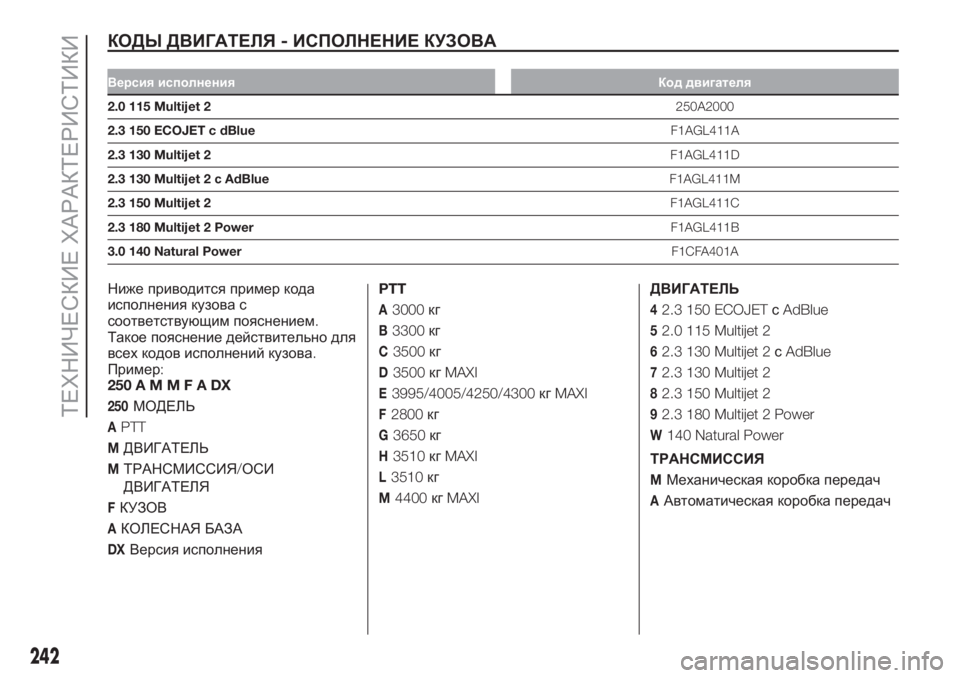

КОДЫ ДВИГАТЕЛЯ-ИСПОЛНЕНИЕ КУЗОВА.
Версия исполненияКод двигателя
2.0 115 Multijet 2250A2000
2.3 150 ECOJET c dBlueF1AGL411A
2.3 130 Multijet 2F1AGL411D
2.3 130 Multijet 2сAdBlueF1AGL411M
2.3 150 Multijet 2F1AGL411C
2.3 180 Multijet 2 PowerF1AGL411B
3.0 140 Natural PowerF1CFA401A
Ниже приводится пример кода
исполнения кузова с
соответствующим пояснением.
Такое пояснение действительно для
всех кодов исполнений кузова.
Пример:
250AMMFADX
250МОДЕЛЬ
APTT
MДВИГАТЕЛЬ
MТРАНСМИССИЯ/ОСИ
ДВИГАТЕЛЯ
FКУЗОВ
AКОЛЕСНАЯ БАЗА
DXВерсия исполненияPTT
A3000кг
B3300кг
C3500кг
D3500кгMAXI
E3995/4005/4250/4300кгMAXI
F2800кг
G3650кг
H3510кгMAXI
L3510кг
M4400кгMAXIДВИГАТЕЛЬ
42.3 150 ECOJETсAdBlue
52.0 115 Multijet 2
62.3 130 Multijet 2сAdBlue
72.3 130 Multijet 2
82.3 150 Multijet 2
92.3 180 Multijet 2 Power
W140 Natural Power
ТРАНСМИССИЯ
MМеханическая коробка передач
AАвтоматическая коробка передач
242
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Page 245 of 330

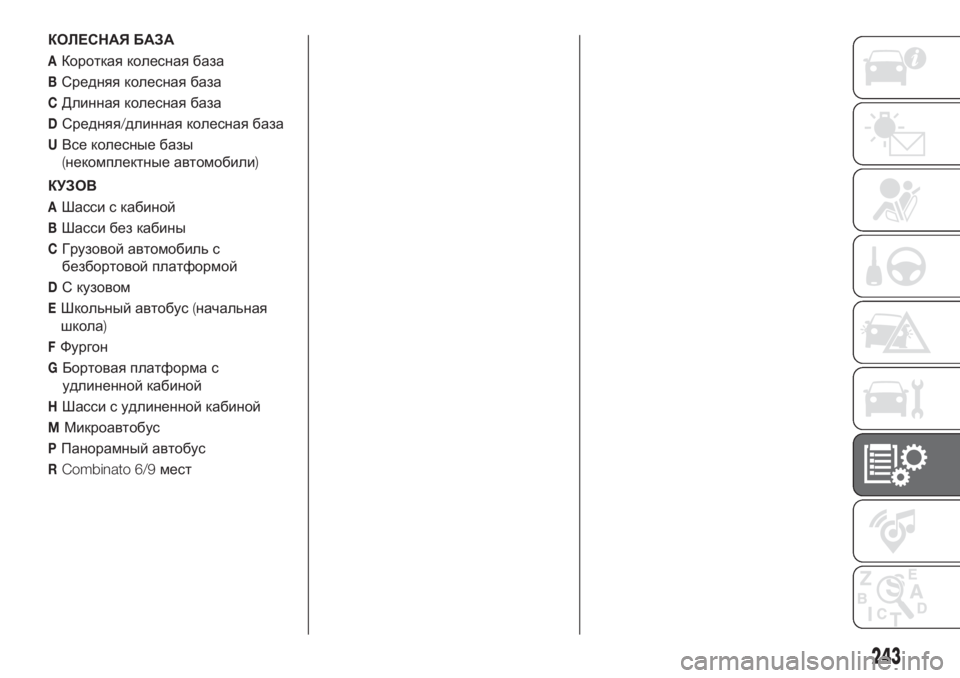

КОЛЕСНАЯ БАЗА
AКороткая колесная база
BСредняя колесная база
CДлинная колесная база
DСредняя/длинная колесная база
UВсе колесные базы
(некомплектные автомобили)
КУЗОВ
AШасси с кабиной
BШасси без кабины
CГрузовой автомобиль с
безбортовой платформой
DС кузовом
EШкольный автобус(начальная
школа)
FФургон
GБортовая платформа с
удлиненной кабиной
HШасси с удлиненной кабиной
MМикроавтобус
PПанорамный автобус
RCombinato 6/9мест
243
Page 246 of 330

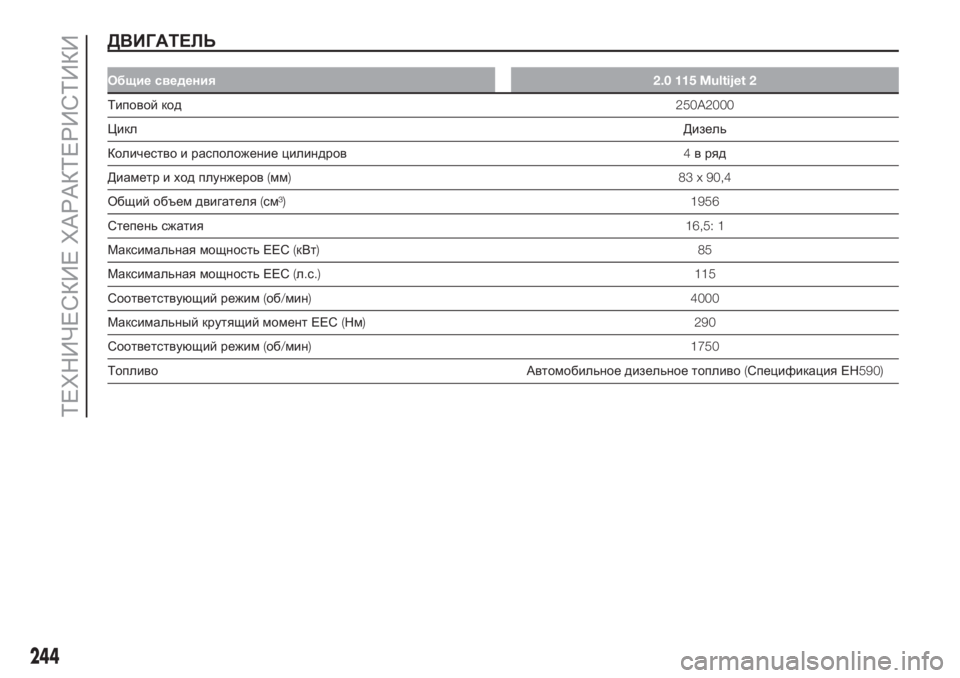

ДВИГАТЕЛЬ
Общие сведения2.0 115 Multijet 2
Типовой код250A2000
ЦиклДизель
Количество и расположение цилиндров4в ряд
Диаметр и ход плунжеров(мм) 83 x 90,4
Общий объем двигателя(см³) 1956
Степень сжатия16,5: 1
Максимальная мощность ЕЕС(кВт)85
Максимальная мощность ЕЕС(л.с.) 115
Соответствующий режим(об/мин) 4000
Максимальный крутящий момент ЕЕС(Нм) 290
Соответствующий режим(об/мин) 1750
Топливо Автомобильное дизельное топливо(Спецификация ЕН590)
244
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Page 247 of 330

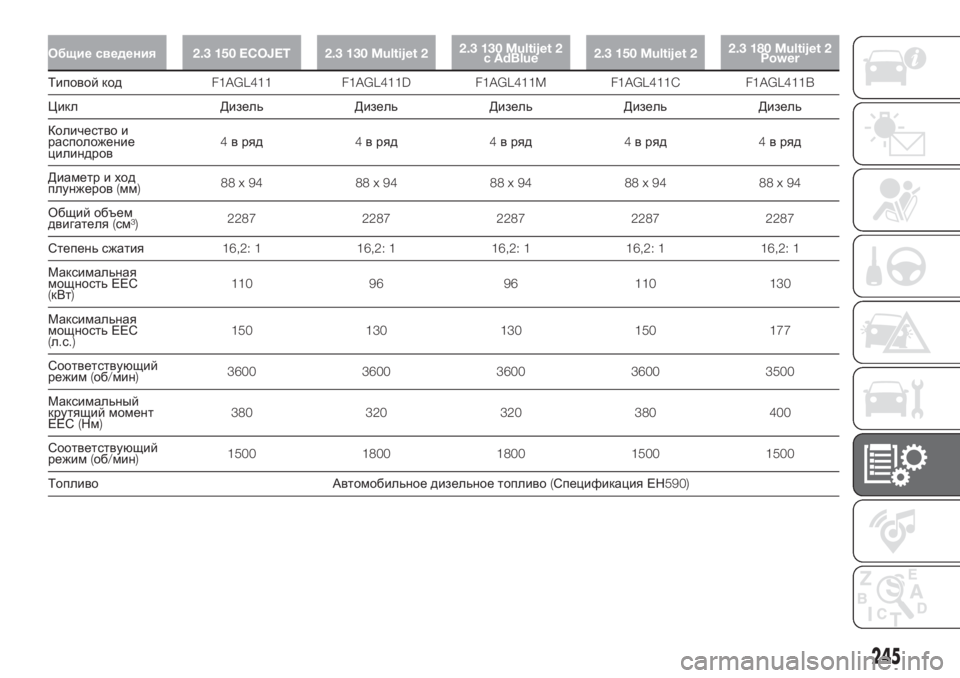

Общие сведения2.3 150 ECOJET 2.3 130 Multijet 22.3 130 Multijet 2
сAdBlue2.3 150 Multijet 22.3 180 Multijet 2
Power
Типовой кодF1AGL411 F1AGL411D F1AGL411M F1AGL411C F1AGL411B
Цикл Дизель Дизель Дизель Дизель Дизель
Количество и
расположение
цилиндров4в ряд4в ряд4в ряд4в ряд4в ряд
Диаметр и ход
плунжеров(мм)88x94 88x94 88x94 88x94 88x94
Общий объем
двигателя(см³)2287 2287 2287 2287 2287
Степень сжатия16,2: 1 16,2: 1 16,2: 1 16,2: 1 16,2: 1
Максимальная
мощность ЕЕС
(кВт)110 96 96 110 130
Максимальная
мощность ЕЕС
(л.с.)150 130 130 150 177
Соответствующий
режим(об/мин)3600 3600 3600 3600 3500
Максимальный
крутящий момент
ЕЕС(Нм)380 320 320 380 400
Соответствующий
режим(об/мин)1500 1800 1800 1500 1500
Топливо Автомобильное дизельное топливо(Спецификация ЕН590)
245
Page 248 of 330

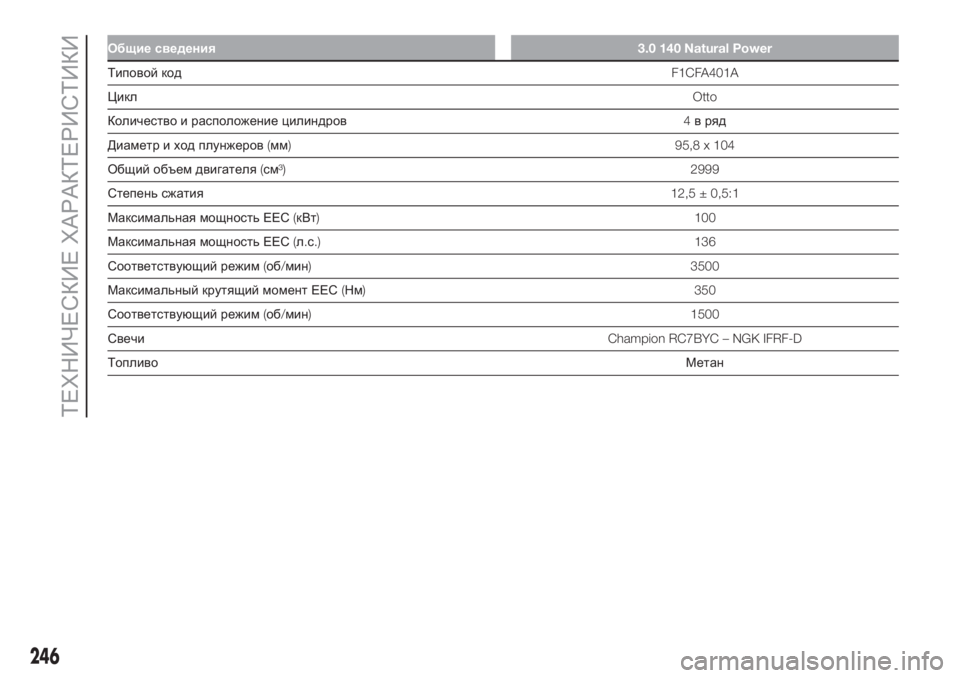

Общие сведения3.0 140 Natural Power
Типовой кодF1CFA401A
ЦиклOtto
Количество и расположение цилиндров4в ряд
Диаметр и ход плунжеров(мм) 95,8 x 104
Общий объем двигателя(см³) 2999
Степень сжатия12,5 ± 0,5:1
Максимальная мощность ЕЕС(кВт) 100
Максимальная мощность ЕЕС(л.с.) 136
Соответствующий режим(об/мин) 3500
Максимальный крутящий момент ЕЕС(Нм) 350
Соответствующий режим(об/мин) 1500
СвечиChampion RC7BYC – NGK IFRF-D
ТопливоМетан
246
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Page 249 of 330

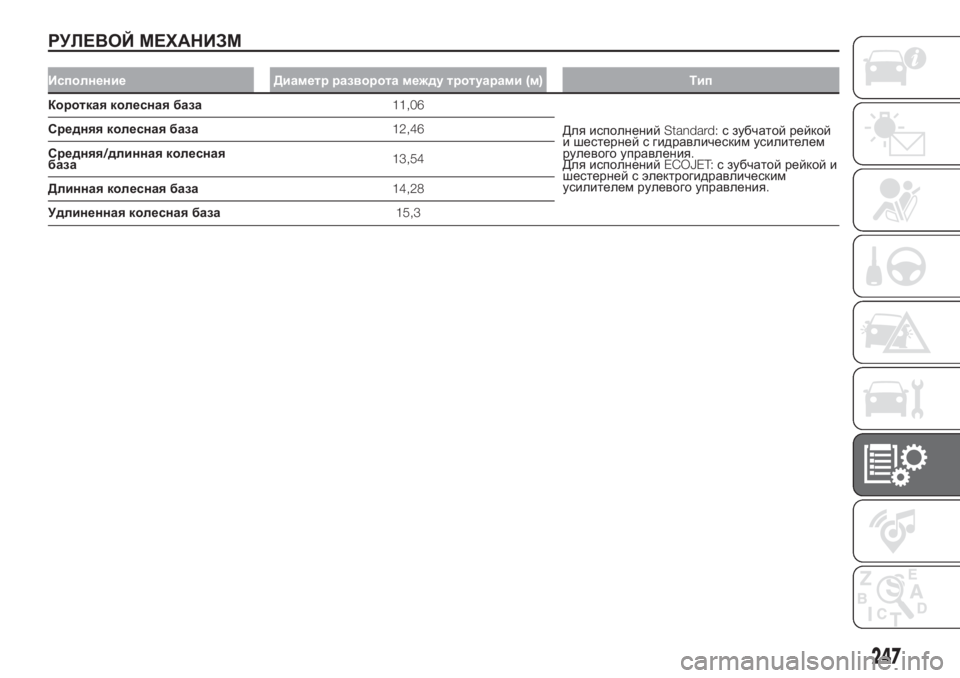

РУЛЕВОЙ МЕХАНИЗМ
Исполнение Диаметр разворота между тротуарами(м)Тип
Короткая колесная база11,06
Для исполненийStandard:с зубчатой рейкой
и шестерней с гидравлическим усилителем
рулевого управления.
Для исполненийECOJET:с зубчатой рейкой и
шестерней с электрогидравлическим
усилителем рулевого управления. Средняя колесная база12,46
Средняя/длинная колесная
база13,54
Длинная колесная база14,28
Удлиненная колесная база15,3
247
Page 250 of 330

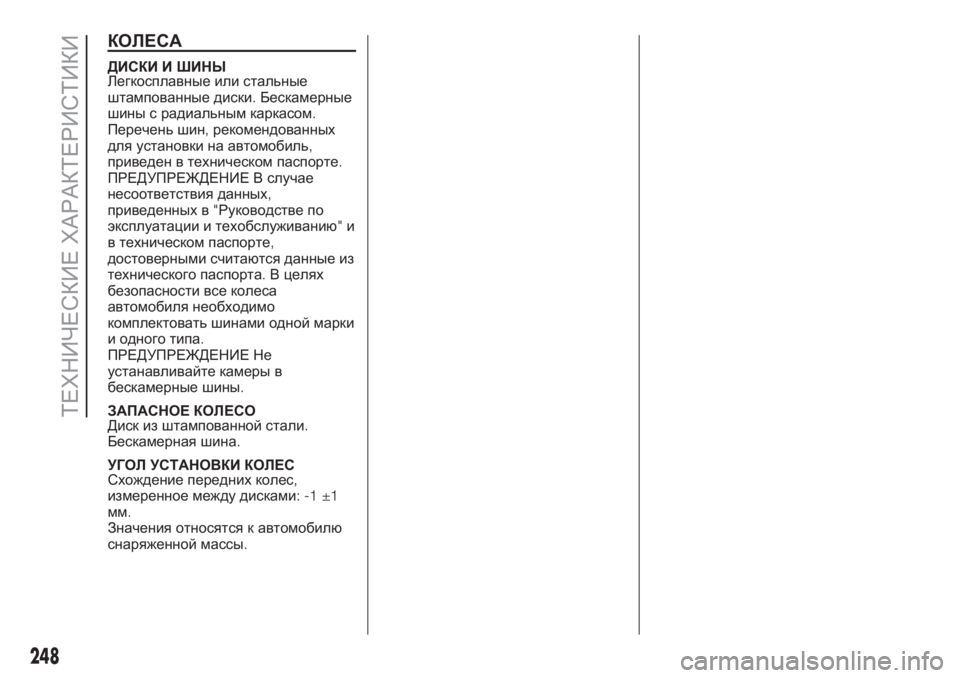

КОЛЕСА
ДИСКИ И ШИНЫ
Легкосплавные или стальные
штампованные диски.Бескамерные
шины с радиальным каркасом.
Перечень шин,рекомендованных
для установки на автомобиль,
приведен в техническом паспорте.
ПРЕДУПРЕЖДЕНИЕ В случае
несоответствия данных,
приведенных в"Руководстве по
эксплуатации и техобслуживанию"и
в техническом паспорте,
достоверными считаются данные из
технического паспорта.В целях
безопасности все колеса
автомобиля необходимо
комплектовать шинами одной марки
и одного типа.
ПРЕДУПРЕЖДЕНИЕ Не
устанавливайте камеры в
бескамерные шины.
ЗАПАСНОЕ КОЛЕСО
Диск из штампованной стали.
Бескамерная шина.
УГОЛ УСТАНОВКИ КОЛЕС
Схождение передних колес,
измеренное между дисками:-1±1
мм.
Значения относятся к автомобилю
снаряженной массы.
248
