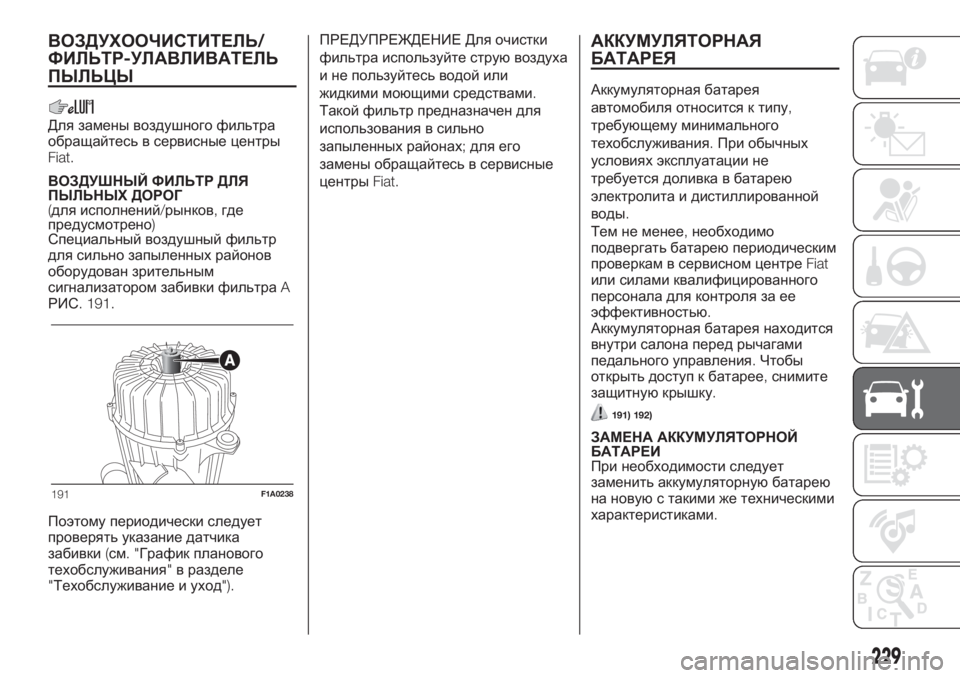

ВОЗДУХООЧИСТИТЕЛЬ/
ФИЛЬТР-УЛАВЛИВАТЕЛЬ
ПЫЛЬЦЫ
Для замены воздушного фильтра
обращайтесь в сервисные центры
Fiat.
ВОЗДУШНЫЙ ФИЛЬТР ДЛЯ
ПЫЛЬНЫХ ДОРОГ
(для исполнений/рынков,где
предусмотрено)
Специальный воздушный фильтр
для сильно запыленных районов
оборудован зрительным
сигнализатором забивки фильтраA
РИС. 191.
Поэтому периодически следует
проверять указание датчика
забивки(см."График планового
техобслуживания"в разделе
"Техобслуживание и уход").ПРЕДУПРЕЖДЕНИЕ Для очистки
фильтра используйте струювоздуха
и не пользуйтесь водой или
жидкими моющими средствами.
Такой фильтр предназначен для
использования в сильно
запыленных районах;для его
замены обращайтесь в сервисные
центрыFiat.
АККУМУЛЯТОРНАЯ
БАТАРЕЯ
Аккумуляторная батарея
автомобиля относится к типу,
требующему минимального
техобслуживания.При обычных
условиях эксплуатации не
требуется доливка в батарею
электролита и дистиллированной
воды.
Тем не менее,необходимо
подвергать батареюпериодическим
проверкам в сервисном центреFiat
или силами квалифицированного
персонала для контроля за ее
эффективностью.
Аккумуляторная батарея находится
внутри салона перед рычагами
педального управления.Чтобы
открыть доступ к батарее,снимите
защитнуюкрышку.
191) 192)
ЗАМЕНА АККУМУЛЯТОРНОЙ
БАТАРЕИ
При необходимости следует
заменить аккумуляторнуюбатарею
на новуюс такими же техническими
характеристиками.
191F1A0238
229
Page 232 of 330

При использовании батареи с
другими характеристиками сроки
техобслуживания,приведенные в
"Графике планового
техобслуживания",теряют силу.
В таком случае плановое
техобслуживание аккумуляторной
батареи должно производиться
согласно указаниям ее
производителя.
193) 194)
54) 55)
5)
РЕКОМЕНДАЦИИ ПО
ПРОДЛЕНИЮ СРОКА СЛУЖБЫ
АККУМУЛЯТОРНОЙ БАТАРЕИ
Во избежание быстрой разрядки
батареи и для сохранения ее
работы в течение длительного
времени тщательно соблюдайте
следующие рекомендации:
при парковке автомобиля
следите,чтобы двери,капот и
багажник были хорошо закрыты с
тем,чтобы в салоне не оставались
гореть плафоны освещения;
всегда выключайте плафоны
внутреннего освещения;в любом
случае на автомобиле установлена
система автоматического
отключения внутреннего
освещения;
при выключенном двигателе не
оставляйте надолго включенными
различные устройства
(радиоприемник,аварийные огни и
т.д.);
перед выполнением любой
операции на электрооборудовании
отсоединить кабель от
отрицательного вывода
аккумуляторной батареи,работая с
соответствующей клеммой;
до упора затянуть клеммы
аккумуляторной батареи.
ПРЕДУПРЕЖДЕНИЕ Прежде чем
отсоединить электропитание от
аккумуляторной батареи,
необходимо подождать не менее
1минуты после установки ключа
зажигания в положениеSTOPи
после закрытия двери со стороны
водителя.При повторном
подключении электропитания к
аккумуляторной батарее убедиться,
что ключ зажигания установлен в
положениеSTOPи что дверь со
стороны водителя закрыта.
ПРЕДУПРЕЖДЕНИЕ Если
аккумуляторная батарея долго
остается с зарядом ниже50%,она
повреждается в результате
сульфатации и теряет способность
к запуску.Также при этом повышается
опасность замерзания аккумулятора
(может случиться уже при
температуре–10°C).
В случае длительного периода
простоя батареи см.параграф
"Длительный простой автомобиля"
в разделе"Пуск и управление
автомобилем".
Если после приобретения
автомобиля вы хотите установить
на нем электрические устройства,
постоянно нуждающиеся в
электроснабжении(противоугонная
система и проч.)или влияющие на
показатели потребления
электроэнергии,обратитесь в
сервисный центрFiat,где
квалифицированный персонал
порекомендует наиболее пригодные
устройства из линейки аксессуаров
Fiat,оценит общее потребление
электрической мощности устройств
и проверит,может ли электрическая
система автомобиля выдержать
необходимуюнагрузку,или нужно
оборудовать его более мощным
аккумулятором.
230
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
Page 233 of 330

Некоторые из таких устройств
потребляют электрическую энергию
и при выключенном двигателе,
постепенно разряжая аккумулятор.
ПРЕДУПРЕЖДЕНИЕ Если
автомобиль должен оставаться в
простое в течение более5дней
и на нем имеется хронотахограф,
рекомендуется отсоединить
отрицательный зажим
аккумулятора,чтобы сохранить его
зарядку.
Если в автомобиле предусмотрена
функция отсоединения
аккумулятора(разъединитель),см.
описание отключения в параграфе
"Кнопки управления"раздела
"Знакомство с автомобилем".
ВНИМАНИЕ!
191)Аккумулятор содержит ядовитый и
едкий электролит.Избегайте его
попадания на кожу или в глаза.Не
приближайтесь к аккумуляторной
батарее с источниками открытого огня
или с источниками искр:существует
опасность взрыва и возгорания.
192)Работа аккумулятора со слишком
низким уровнем электролита приводит
к необратимым его повреждениям и
может вызвать взрыв.193)Перед выполнением любых работ
на электрооборудовании отсоедините
кабель отрицательного полюса
аккумулятора с помощью
соответствующей клеммы и подождите
не менее минуты после того,как ключ
зажигания был повернут в положение
STOP;
194)При работе с аккумулятором или
около него всегда защищайте глаза
специальными очками.
ВНИМАНИЕ!
54)Неправильное подключение
электрических и электронных приборов
может привести к серьезной
неисправности автомобиля.Если
после приобретения автомобиля вы
желаете установить дополнительное
оборудование(противоугонную
систему,радиотелефон и проч.),
обращайтесь в сервисный центрFiat,
где вам предложат наиболее
подходящие устройства и,если нужно,
укажут на необходимость установки
аккумуляторной батареи большей
емкости.
55)Если автомобиль должен
длительное время находиться в
состоянии простоя в особо холодных
климатических условиях,снимите
аккумулятор и перенесите его в
отапливаемое помещение.В
противном случае аккумулятор может
замерзнуть.
ВНИМАНИЕ!
5)Аккумуляторные батареи содержат
вещества,вредные для окружающей
среды.Для замены аккумулятора
следует обращаться в сервисный
центрFiat,который оснащен всем
необходимым для утилизации
аккумулятора согласно нормам
законодательства и с соблюдением
мер по защите окружающей среды.
231
Page 234 of 330

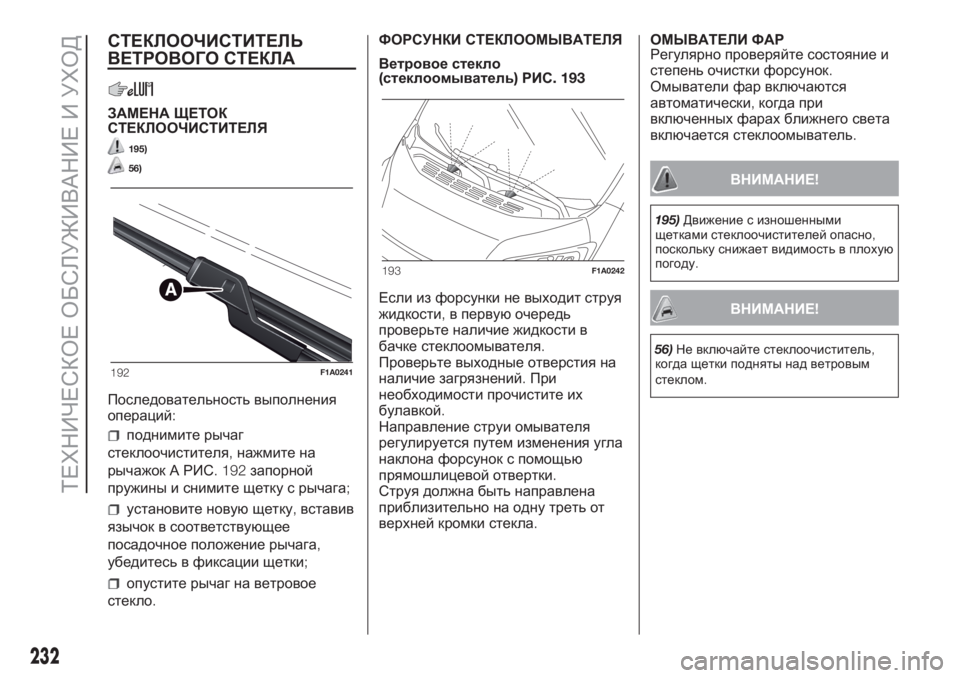

СТЕКЛООЧИСТИТЕЛЬ
ВЕТРОВОГО СТЕКЛА
ЗАМЕНА ЩЕТОК
СТЕКЛООЧИСТИТЕЛЯ
195)
56)
Последовательность выполнения
операций:
поднимите рычаг
стеклоочистителя,нажмите на
рычажок А РИС. 192запорной
пружины и снимите щетку с рычага;
установите новующетку,вставив
язычок в соответствующее
посадочное положение рычага,
убедитесь в фиксации щетки;
опустите рычаг на ветровое
стекло.ФОРСУНКИ СТЕКЛООМЫВАТЕЛЯ
Ветровое стекло
(стеклоомыватель)РИС. 193
Если из форсунки не выходит струя
жидкости,в первуюочередь
проверьте наличие жидкости в
бачке стеклоомывателя.
Проверьте выходные отверстия на
наличие загрязнений.При
необходимости прочистите их
булавкой.
Направление струи омывателя
регулируется путем изменения угла
наклона форсунок с помощью
прямошлицевой отвертки.
Струя должна быть направлена
приблизительно на одну треть от
верхней кромки стекла.ОМЫВАТЕЛИ ФАР
Регулярно проверяйте состояние и
степень очистки форсунок.
Омыватели фар включаются
автоматически,когда при
включенных фарах ближнего света
включается стеклоомыватель.
ВНИМАНИЕ!
195)Движение с изношенными
щетками стеклоочистителей опасно,
поскольку снижает видимость в плохую
погоду.
ВНИМАНИЕ!
56)Не включайте стеклоочиститель,
когда щетки подняты над ветровым
стеклом.
192F1A0241
193F1A0242
232
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
Page 235 of 330

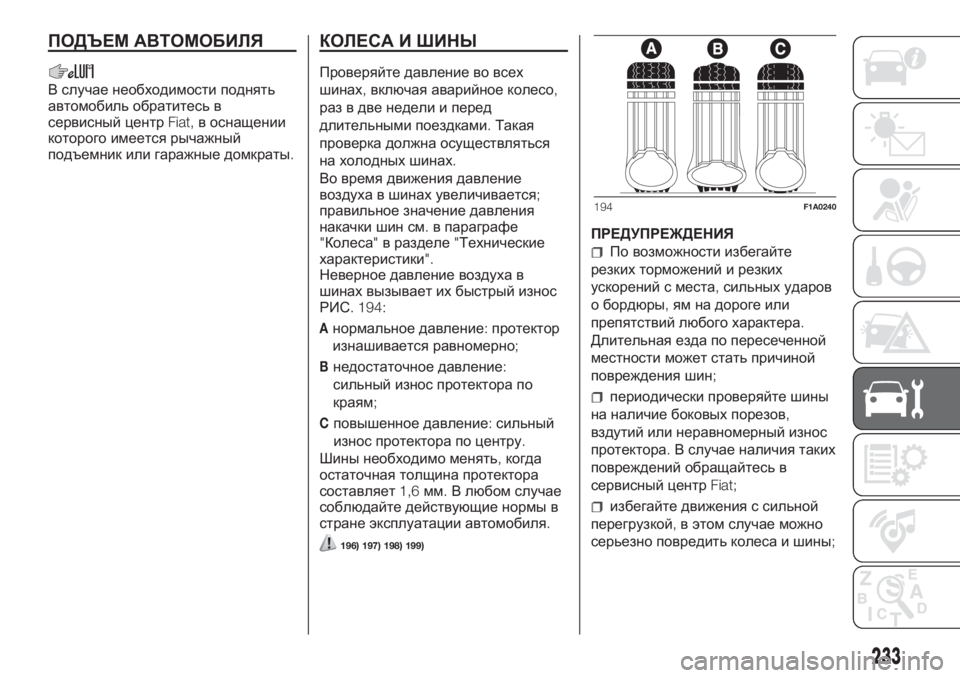

ПОДЪЕМ АВТОМОБИЛЯ
В случае необходимости поднять
автомобиль обратитесь в
сервисный центрFiat,в оснащении
которого имеется рычажный
подъемник или гаражные домкраты.
КОЛЕСА И ШИНЫ
Проверяйте давление во всех
шинах,включая аварийное колесо,
раз в две недели и перед
длительными поездками.Такая
проверка должна осуществляться
на холодных шинах.
Во время движения давление
воздуха в шинах увеличивается;
правильное значение давления
накачки шин см.в параграфе
"Колеса"в разделе"Технические
характеристики".
Неверное давление воздуха в
шинах вызывает их быстрый износ
РИС. 194:
Aнормальное давление:протектор
изнашивается равномерно;
Bнедостаточное давление:
сильный износ протектора по
краям;
Cповышенное давление:сильный
износ протектора по центру.
Шины необходимо менять,когда
остаточная толщина протектора
составляет1,6мм.В любом случае
соблюдайте действующие нормы в
стране эксплуатации автомобиля.
196) 197) 198) 199)
ПРЕДУПРЕЖДЕНИЯ
По возможности избегайте
резких торможений и резких
ускорений с места,сильных ударов
о бордюры,ям на дороге или
препятствий любого характера.
Длительная езда по пересеченной
местности может стать причиной
повреждения шин;
периодически проверяйте шины
на наличие боковых порезов,
вздутий или неравномерный износ
протектора.В случае наличия таких
повреждений обращайтесь в
сервисный центрFiat;
избегайте движения с сильной
перегрузкой,в этом случае можно
серьезно повредить колеса и шины;
194F1A0240
233
Page 236 of 330

в случае прокола шины
немедленно остановитесь и
замените ее во избежание
серьезного повреждения самой
шины,колесного диска,а также
деталей подвески и рулевого
управления;
шины подвержены старению,
даже если редко используются.
Признаками старения являются
трещины протектора и боковин шин.
В любом случае шины,
установленные более шести лет
назад,должны быть проверены
специалистами.Не следует
забывать тщательно проверять
также состояние запасного колеса;
в случае замены всегда
устанавливайте только новые
шины,не используйте шины
сомнительного происхождения;
при замене шины следует также
заменить ниппель;
для равномерного износа
передних и задних шин желательно
менять их местами каждые10-15
тыс.км пробега,устанавливая их на
ту же сторону автомобиля,чтобы
не менять направление их
вращения.ПРЕДУПРЕЖДЕНИЕ При замене
шины убедитесь,что при ее
извлечении из обода колеса вместе
с ниппелем вынимается также и
датчик для контроля давления в
шинах(TPMS).
ВНИМАНИЕ!
196)Устойчивость автомобиля на
дороге зависит также от правильного
давления накачки шин.
197)Слишком слабое давление
приводит к перегреву шиныикее
возможному серьезному повреждению.
198)Не переставляйте шины в
крестообразном порядке,ставя шину с
левой стороны автомобиля на правую
сторону и наоборот.
199)Не подвергайте диски из легкого
сплава перекрашиваниюпри
температуре выше150°C.Это может
повредить механические свойства
колес.
234
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
Page 237 of 330

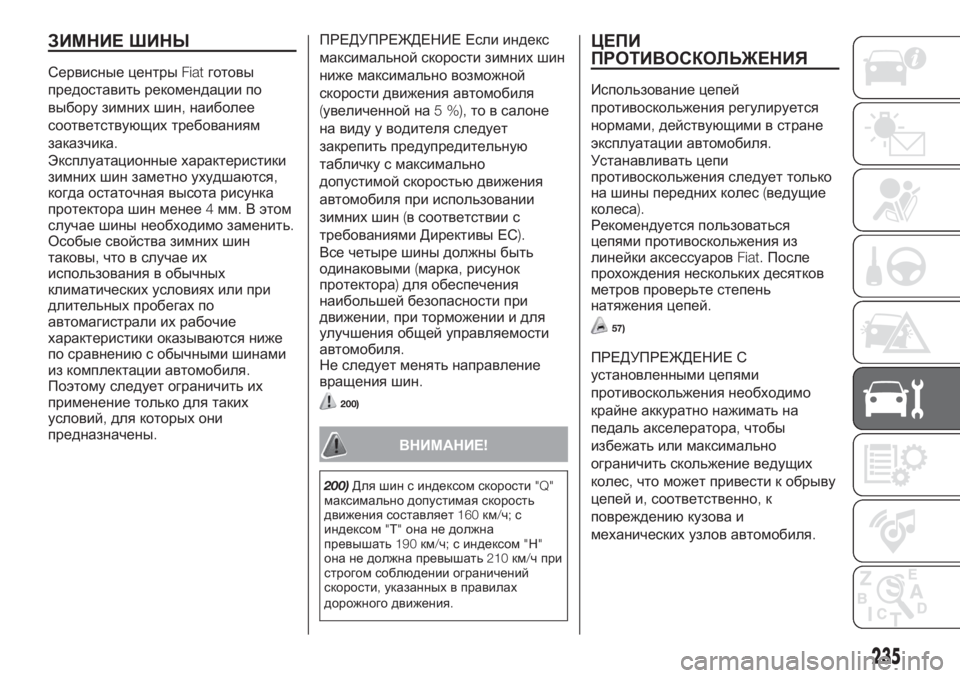

ЗИМНИЕ ШИНЫ
Сервисные центрыFiatготовы
предоставить рекомендации по
выбору зимних шин,наиболее
соответствующих требованиям
заказчика.
Эксплуатационные характеристики
зимних шин заметно ухудшаются,
когда остаточная высота рисунка
протектора шин менее4мм.В этом
случае шины необходимо заменить.
Особые свойства зимних шин
таковы,что в случае их
использования в обычных
климатических условиях или при
длительных пробегах по
автомагистрали их рабочие
характеристики оказываются ниже
по сравнениюс обычными шинами
из комплектации автомобиля.
Поэтому следует ограничить их
применение только для таких
условий,для которых они
предназначены.ПРЕДУПРЕЖДЕНИЕ Если индекс
максимальной скорости зимних шин
ниже максимально возможной
скорости движения автомобиля
(увеличенной на5 %),то в салоне
на виду у водителя следует
закрепить предупредительную
табличку с максимально
допустимой скоростьюдвижения
автомобиля при использовании
зимних шин(в соответствии с
требованиями Директивы ЕС).
Все четыре шины должны быть
одинаковыми(марка,рисунок
протектора)для обеспечения
наибольшей безопасности при
движении,при торможении и для
улучшения общей управляемости
автомобиля.
Не следует менять направление
вращения шин.
200)
ВНИМАНИЕ!
200)Для шин с индексом скорости"Q"
максимально допустимая скорость
движения составляет160км/ч;с
индексом"Т"она не должна
превышать190км/ч;с индексом"Н"
она не должна превышать210км/ч при
строгом соблюдении ограничений
скорости,указанных в правилах
дорожного движения.
ЦЕПИ
ПРОТИВОСКОЛЬЖЕНИЯ
Использование цепей
противоскольжения регулируется
нормами,действующими в стране
эксплуатации автомобиля.
Устанавливать цепи
противоскольжения следует только
на шины передних колес(ведущие
колеса).
Рекомендуется пользоваться
цепями противоскольжения из
линейки аксессуаровFiat.После
прохождения нескольких десятков
метров проверьте степень
натяжения цепей.
57)
ПРЕДУПРЕЖДЕНИЕ С
установленными цепями
противоскольжения необходимо
крайне аккуратно нажимать на
педаль акселератора,чтобы
избежать или максимально
ограничить скольжение ведущих
колес,что может привести к обрыву
цепей и,соответственно,к
повреждениюкузова и
механических узлов автомобиля.
235
Page 238 of 330

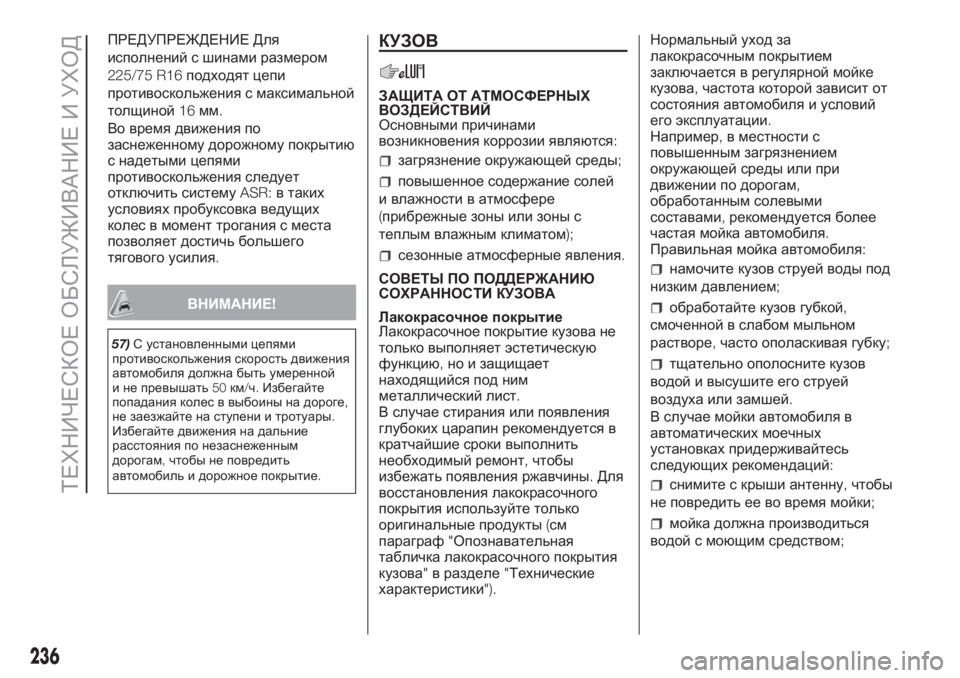

ПРЕДУПРЕЖДЕНИЕ Для
исполнений с шинами размером
225/75 R16подходят цепи
противоскольжения с максимальной
толщиной16мм.
Во время движения по
заснеженному дорожному покрытию
с надетыми цепями
противоскольжения следует
отключить системуASR:в таких
условиях пробуксовка ведущих
колес в момент трогания с места
позволяет достичь большего
тягового усилия.
ВНИМАНИЕ!
57)С установленными цепями
противоскольжения скорость движения
автомобиля должна быть умеренной
и не превышать50км/ч.Избегайте
попадания колес в выбоины на дороге,
не заезжайте на ступени и тротуары.
Избегайте движения на дальние
расстояния по незаснеженным
дорогам,чтобы не повредить
автомобиль и дорожное покрытие.
КУЗОВ
ЗАЩИТА ОТ АТМОСФЕРНЫХ
ВОЗДЕЙСТВИЙ
Основными причинами
возникновения коррозии являются:
загрязнение окружающей среды;
повышенное содержание солей
и влажности в атмосфере
(прибрежные зоны или зоны с
теплым влажным климатом);
сезонные атмосферные явления.
СОВЕТЫ ПО ПОДДЕРЖАНИЮ
СОХРАННОСТИ КУЗОВА
Лакокрасочное покрытие
Лакокрасочное покрытие кузова не
только выполняет эстетическую
функцию,но и защищает
находящийся под ним
металлический лист.
В случае стирания или появления
глубоких царапин рекомендуется в
кратчайшие сроки выполнить
необходимый ремонт,чтобы
избежать появления ржавчины.Для
восстановления лакокрасочного
покрытия используйте только
оригинальные продукты(см
параграф"Опознавательная
табличка лакокрасочного покрытия
кузова"в разделе"Технические
характеристики").Нормальный уход за
лакокрасочным покрытием
заключается в регулярной мойке
кузова,частота которой зависит от
состояния автомобиля и условий
его эксплуатации.
Например,в местности с
повышенным загрязнением
окружающей среды или при
движении по дорогам,
обработанным солевыми
составами,рекомендуется более
частая мойка автомобиля.
Правильная мойка автомобиля:намочите кузов струей воды под
низким давлением;
обработайте кузов губкой,
смоченной в слабом мыльном
растворе,часто ополаскивая губку;
тщательно ополосните кузов
водой и высушите его струей
воздуха или замшей.
В случае мойки автомобиля в
автоматических моечных
установках придерживайтесь
следующих рекомендаций:
снимите с крыши антенну,чтобы
не повредить ее во время мойки;
мойка должна производиться
водой с моющим средством;
236
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
Page 239 of 330

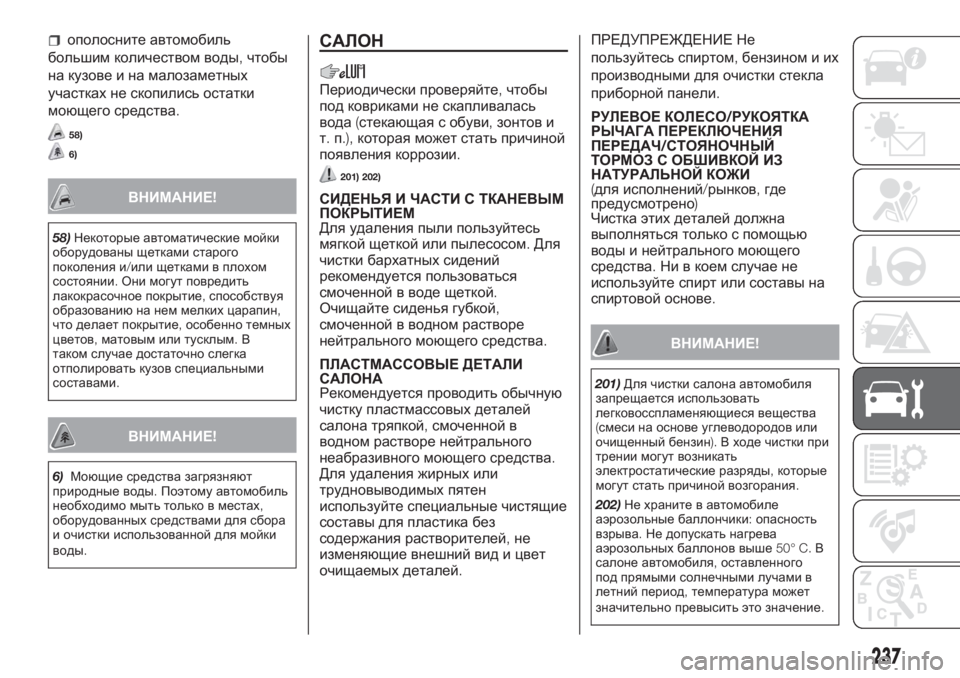

ополосните автомобиль
большим количеством воды,чтобы
на кузове и на малозаметных
участках не скопились остатки
моющего средства.
58)
6)
ВНИМАНИЕ!
58)Некоторые автоматические мойки
оборудованы щетками старого
поколения и/или щетками в плохом
состоянии.Они могут повредить
лакокрасочное покрытие,способствуя
образованиюна нем мелких царапин,
что делает покрытие,особенно темных
цветов,матовым или тусклым.В
таком случае достаточно слегка
отполировать кузов специальными
составами.
ВНИМАНИЕ!
6)Моющие средства загрязняют
природные воды.Поэтому автомобиль
необходимо мыть только в местах,
оборудованных средствами для сбора
и очистки использованной для мойки
воды.
САЛОН
Периодически проверяйте,чтобы
под ковриками не скапливалась
вода(стекающая с обуви,зонтов и
т.п.),которая может стать причиной
появления коррозии.
201) 202)
СИДЕНЬЯ И ЧАСТИ С ТКАНЕВЫМ
ПОКРЫТИЕМ
Для удаления пыли пользуйтесь
мягкой щеткой или пылесосом.Для
чистки бархатных сидений
рекомендуется пользоваться
смоченной в воде щеткой.
Очищайте сиденья губкой,
смоченной в водном растворе
нейтрального моющего средства.
ПЛАСТМАССОВЫЕ ДЕТАЛИ
САЛОНА
Рекомендуется проводить обычную
чистку пластмассовых деталей
салона тряпкой,смоченной в
водном растворе нейтрального
неабразивного моющего средства.
Для удаления жирных или
трудновыводимых пятен
используйте специальные чистящие
составы для пластика без
содержания растворителей,не
изменяющие внешний вид и цвет
очищаемых деталей.ПРЕДУПРЕЖДЕНИЕ Не
пользуйтесь спиртом,бензином и их
производными для очистки стекла
приборной панели.
РУЛЕВОЕ КОЛЕСО/РУКОЯТКА
РЫЧАГА ПЕРЕКЛЮЧЕНИЯ
ПЕРЕДАЧ/СТОЯНОЧНЫЙ
ТОРМОЗ С ОБШИВКОЙ ИЗ
НАТУРАЛЬНОЙ КОЖИ
(для исполнений/рынков,где
предусмотрено)
Чистка этих деталей должна
выполняться только с помощью
воды и нейтрального моющего
средства.Ни в коем случае не
используйте спирт или составы на
спиртовой основе.
ВНИМАНИЕ!
201)Для чистки салона автомобиля
запрещается использовать
легковосспламеняющиеся вещества
(смеси на основе углеводородов или
очищенный бензин).В ходе чистки при
трении могут возникать
электростатические разряды,которые
могут стать причиной возгорания.
202)Не храните в автомобиле
аэрозольные баллончики:опасность
взрыва.Не допускать нагрева
аэрозольных баллонов выше50° C.В
салоне автомобиля,оставленного
под прямыми солнечными лучами в
летний период,температура может
значительно превысить это значение.
237
Page 240 of 330

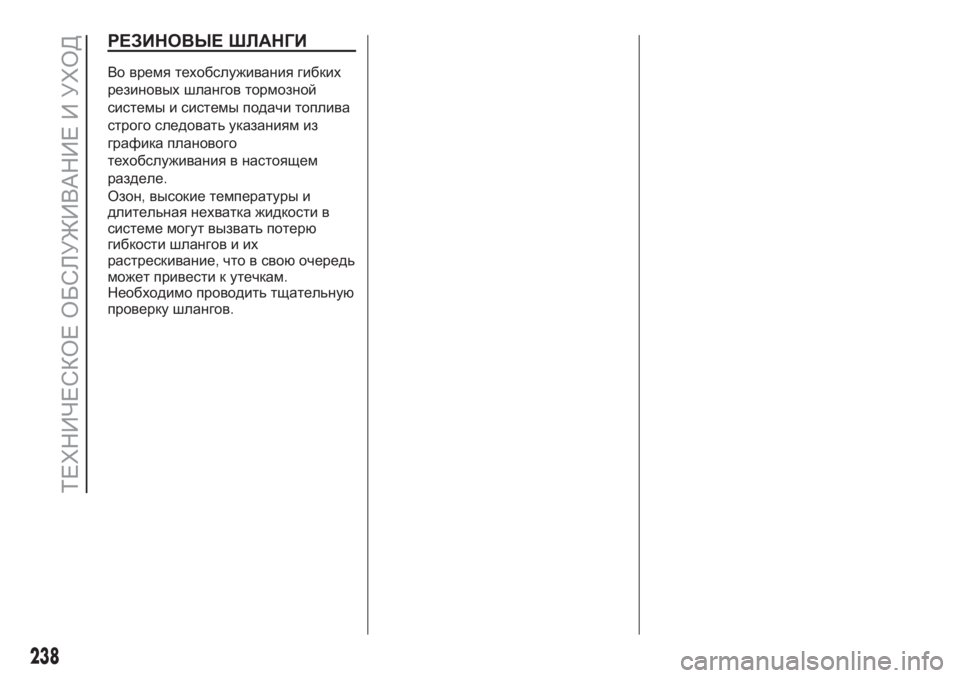

РЕЗИНОВЫЕ ШЛАНГИ
Во время техобслуживания гибких
резиновых шлангов тормозной
системы и системы подачи топлива
строго следовать указаниям из
графика планового
техобслуживания в настоящем
разделе.
Озон,высокие температуры и
длительная нехватка жидкости в
системе могут вызвать потерю
гибкости шлангов и их
растрескивание,что в своюочередь
может привести к утечкам.
Необходимо проводить тщательную
проверку шлангов.
238
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И УХОД
