Page 31 of 308
PARKERINGSLYS
Parkeringslyset kan kun tændes, når
tændingsnøglen er i position STOP eller
trukket ud. Drej kontakten på venstre
kontaktarm til positionOog derefter til
position
eller.
I instrumentgruppen tænder
kontrollampen
.
BLINKLYS
Flyt kontaktarmen op eller ned (stabil
position) fig. 54:
Opad (position 1 ): Aktivering af
blinklys i højre side
ned (position 2): aktivering af blinklys
i venstre side.
I instrumentgruppen blinker
kontrollampen
eller.
I tilfælde af tændt kørelys (på versioner
uden lysdiode og for versioner/
markeder, hvor tilgængeligt) slukkes
den modsvarende lygtes kørelys (DRL),
når blinklysene aktiveres.Signalering af vognbaneskift
Hæv eller sænk venstre kontaktarm
delvist (ustabil stilling) i under et halvt
sekund. Blinklyset i den valgte side
blinker 5 gange, hvorefter det slukkes
automatisk.
"FOLLOW ME
HOME"-SYSTEM
Med denne funktion kan området foran
bilen holdes oplyst i en forud indstillet
periode.
Aktivering
Træk venstre kontaktarm mod rattet fig.
55 med tændingsnøglen i position
OFF eller trukket ud inden for 2 minutter
efter at motoren er standset.
For hver gang kontaktarmen aktiveres,
forlænges den tid, lygterne lyser med
30 sekunder op til maksimalt 210
sekunder. Ved udløbet af den indstillede
tid slukker lygterne automatisk.Når kontaktarmen aktiveres, tænder
kontrollampen
i
instrumentgruppen, og displayet (se
kapitlet "Kontrollamper og
meddelelser") viser, hvor længe
funktionen forbliver aktiv.
Kontrollampen tændes første gang
armen aktiveres og forbliver tændt,
indtil funktionen automatisk afbrydes.
Ved gentagen aktivering af armen,
forlænges kun den periode hvor
lygterne lyser.
Deaktivering
Hold kontaktarmen trukket mod rattet
fig. 55 i over 2 sekunder.
SENSOR FOR
AUTOMATISKE LYGTER
(skumringssensor)
(afhængigt af versioner/markeder)
Sensoren aflæser ændringer i
lysmængden uden for bilen alt efter den
indstillede følsomhed. Jo højere
følsomheden er, desto senere tændes
lygterne, når lysmængden i
omgivelserne falder.
Skumringssensorens følsomhed kan
indstilles i displayets setup-menu.
Aktivering
Drej drejekontakten til position
fig.
56: Positionslyset og nærlyset vil da
automatisk tænde samtidig afhængig af
den udvendige lysmængde.
54F1A006855F1A0069
29
Page 32 of 308
Deaktivering
Ved automatisk slukning af lygterne
slukker positionslyset ca. 10 sekunder
efter nærlyset.
Sensoren er ikke i stand til at registrere
tåge. I tåget vejr skal lygterne derfor
tændes manuelt.
BEMÆRK
31)Kørelyset er et alternativ til nærlyset
under kørsel om dagen, hvor det er
obligatorisk påkrævet, og tilladt, hvis det
ikke er påkrævet. Kørelyset erstatter ikke
nærlyset under kørsel i tunneler eller i
mørke. Brug af kørelyset skal ske i
overensstemmelse med færdselsloven i
det land, hvor du kører. Overhold
forskrifterne.32)Systemet er baseret på en
genkendelse udført af et kamera. Særlige
miljømæssige forhold kan påvirke den
korrekte genkendelse af trafikforholdene.
Følgelig er føreren altid ansvarlig for korrekt
anvendelse af fjernlysfunktionen i
overensstemmelse med de gældende love.
For at deaktivere den automatiske funktion
er det muligt at dreje drejekontakten til
position
fig. 51.
33)Hvis lastændringen medfører en stor
vinkelændring på kameraet, kan systemet
blive midlertidigt sat ud af drift, så kameraet
kan udføre en selvkalibrering.
LYGTER
LYGTEINDSTILLING
Korrekt indstilling af forlygterne er vigtig
for ens egen og andre trafikanters
sikkerhed og komfort. For at sikre sig
selv og andre de bedste
synsbetingelser, skal man sørge for at
forlygterne altid er korrekt indstillet.
Kontakt Fiats servicenet angående
kontrol og eventuel justering af
lygteindstillingen.
LYGTEREGULATOR
Regulatoren kan benyttes, når
tændingsnøglen er i position MAR og
nærlyset tændt.
Regulering af lygteindstillingen
Reguleringen foretages ved at trykke på
knapperne
ogpå
betjeningspanelet fig. 57.
Displayet i instrumentgruppen viser
lygteregulatorens positioner under
reguleringen.
VIGTIGT Regulér lygteindstillingen, hver
gang belæsningsgrad ændres.
56F1A0070
30
BILENS INDRETNING
Page 33 of 308

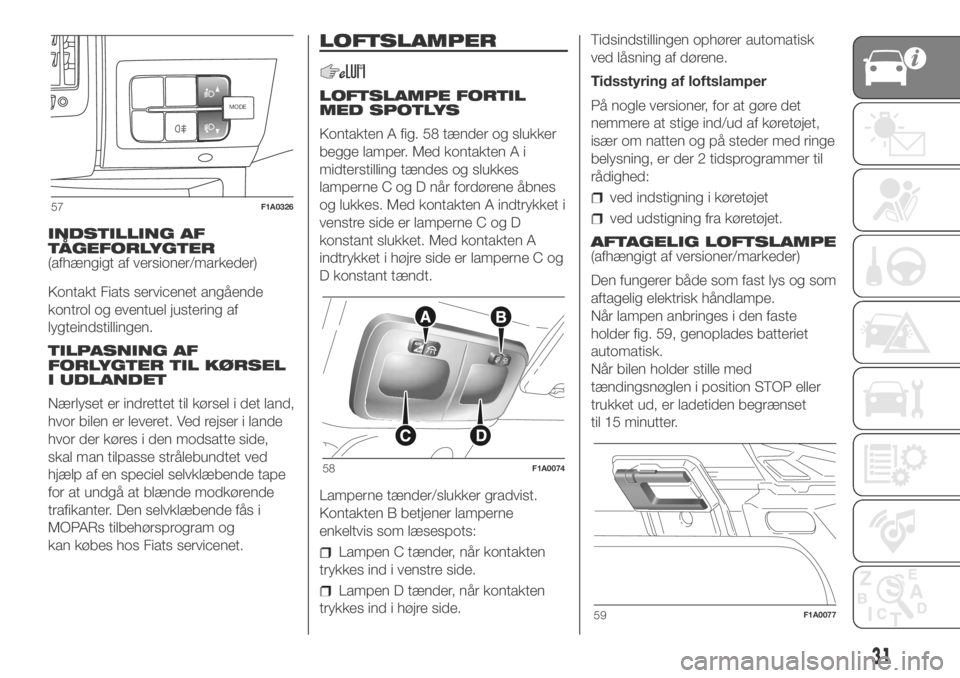

INDSTILLING AF
TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Kontakt Fiats servicenet angående
kontrol og eventuel justering af
lygteindstillingen.
TILPASNING AF
FORLYGTER TIL KØRSEL
I UDLANDET
Nærlyset er indrettet til kørsel i det land,
hvor bilen er leveret. Ved rejser i lande
hvor der køres i den modsatte side,
skal man tilpasse strålebundtet ved
hjælp af en speciel selvklæbende tape
for at undgå at blænde modkørende
trafikanter. Den selvklæbende fås i
MOPARs tilbehørsprogram og
kan købes hos Fiats servicenet.
LOFTSLAMPER
LOFTSLAMPE FORTIL
MED SPOTLYS
Kontakten A fig. 58 tænder og slukker
begge lamper. Med kontakten A i
midterstilling tændes og slukkes
lamperne C og D når fordørene åbnes
og lukkes. Med kontakten A indtrykket i
venstre side er lamperne C og D
konstant slukket. Med kontakten A
indtrykket i højre side er lamperne C og
D konstant tændt.
Lamperne tænder/slukker gradvist.
Kontakten B betjener lamperne
enkeltvis som læsespots:
Lampen C tænder, når kontakten
trykkes ind i venstre side.
Lampen D tænder, når kontakten
trykkes ind i højre side.Tidsindstillingen ophører automatisk
ved låsning af dørene.
Tidsstyring af loftslamper
På nogle versioner, for at gøre det
nemmere at stige ind/ud af køretøjet,
især om natten og på steder med ringe
belysning, er der 2 tidsprogrammer til
rådighed:
ved indstigning i køretøjet
ved udstigning fra køretøjet.
AFTAGELIG LOFTSLAMPE
(afhængigt af versioner/markeder)
Den fungerer både som fast lys og som
aftagelig elektrisk håndlampe.
Når lampen anbringes i den faste
holder fig. 59, genoplades batteriet
automatisk.
Når bilen holder stille med
tændingsnøglen i position STOP eller
trukket ud, er ladetiden begrænset
til 15 minutter.
MODEMODE
57F1A0326
58F1A0074
59F1A0077
31
Page 34 of 308

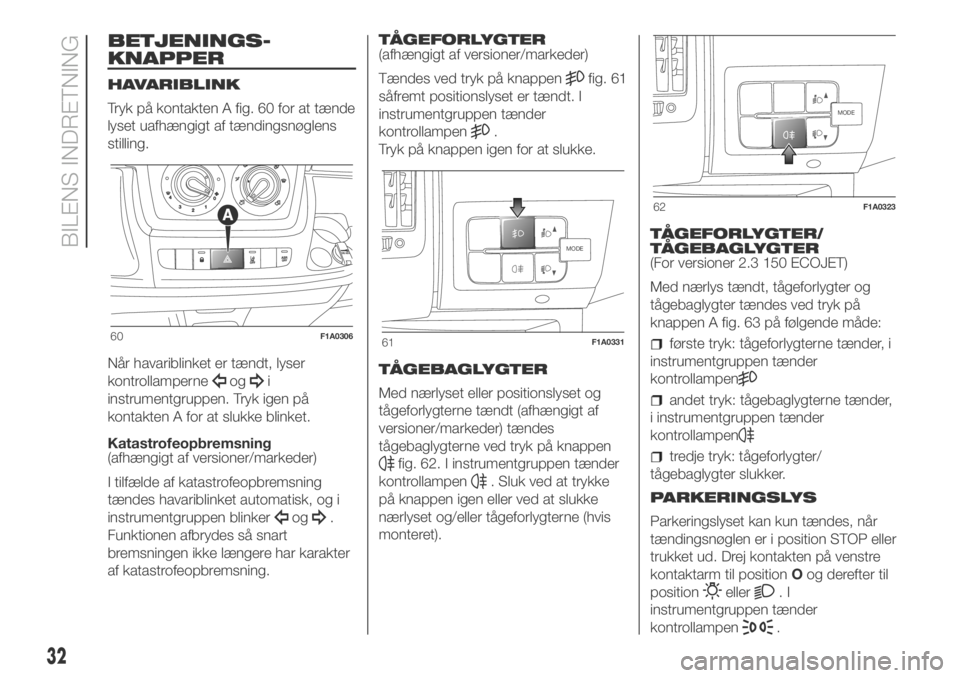

BETJENINGS-
KNAPPER
HAVARIBLINK
Tryk på kontakten A fig. 60 for at tænde
lyset uafhængigt af tændingsnøglens
stilling.
Når havariblinket er tændt, lyser
kontrollamperne
ogi
instrumentgruppen. Tryk igen på
kontakten A for at slukke blinket.
Katastrofeopbremsning
(afhængigt af versioner/markeder)
I tilfælde af katastrofeopbremsning
tændes havariblinket automatisk, og i
instrumentgruppen blinker
og.
Funktionen afbrydes så snart
bremsningen ikke længere har karakter
af katastrofeopbremsning.TÅGEFORLYGTER
(afhængigt af versioner/markeder)
Tændes ved tryk på knappen
fig. 61
såfremt positionslyset er tændt. I
instrumentgruppen tænder
kontrollampen
.
Tryk på knappen igen for at slukke.
TÅGEBAGLYGTER
Med nærlyset eller positionslyset og
tågeforlygterne tændt (afhængigt af
versioner/markeder) tændes
tågebaglygterne ved tryk på knappen
fig. 62. I instrumentgruppen tænder
kontrollampen
. Sluk ved at trykke
på knappen igen eller ved at slukke
nærlyset og/eller tågeforlygterne (hvis
monteret).TÅGEFORLYGTER/
TÅGEBAGLYGTER
(For versioner 2.3 150 ECOJET)
Med nærlys tændt, tågeforlygter og
tågebaglygter tændes ved tryk på
knappen A fig. 63 på følgende måde:
første tryk: tågeforlygterne tænder, i
instrumentgruppen tænder
kontrollampen
andet tryk: tågebaglygterne tænder,
i instrumentgruppen tænder
kontrollampen
tredje tryk: tågeforlygter/
tågebaglygter slukker.
PARKERINGSLYS
Parkeringslyset kan kun tændes, når
tændingsnøglen er i position STOP eller
trukket ud. Drej kontakten på venstre
kontaktarm til positionOog derefter til
position
eller.I
instrumentgruppen tænder
kontrollampen
.
60F1A0306
MODE
61F1A0331
MODE
62F1A0323
32
BILENS INDRETNING
Page 35 of 308

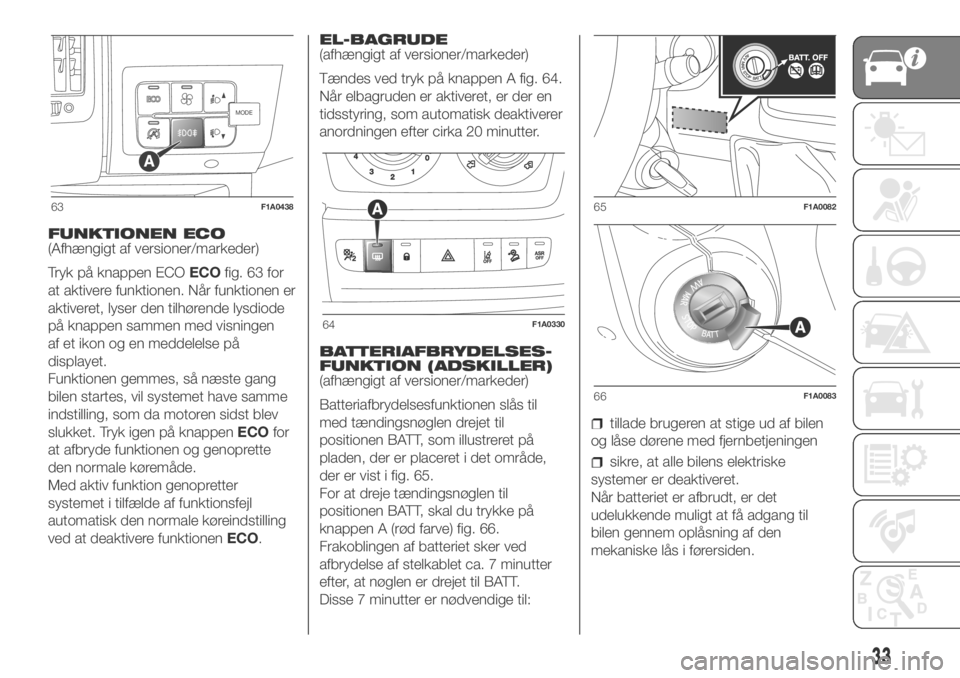

FUNKTIONEN ECO
(Afhængigt af versioner/markeder)
Tryk på knappen ECOECOfig. 63 for
at aktivere funktionen. Når funktionen er
aktiveret, lyser den tilhørende lysdiode
på knappen sammen med visningen
af et ikon og en meddelelse på
displayet.
Funktionen gemmes, så næste gang
bilen startes, vil systemet have samme
indstilling, som da motoren sidst blev
slukket. Tryk igen på knappenECOfor
at afbryde funktionen og genoprette
den normale køremåde.
Med aktiv funktion genopretter
systemet i tilfælde af funktionsfejl
automatisk den normale køreindstilling
ved at deaktivere funktionenECO.EL-BAGRUDE
(afhængigt af versioner/markeder)
Tændes ved tryk på knappen A fig. 64.
Når elbagruden er aktiveret, er der en
tidsstyring, som automatisk deaktiverer
anordningen efter cirka 20 minutter.
BATTERIAFBRYDELSES-
FUNKTION (ADSKILLER)
(afhængigt af versioner/markeder)
Batteriafbrydelsesfunktionen slås til
med tændingsnøglen drejet til
positionen BATT, som illustreret på
pladen, der er placeret i det område,
der er vist i fig. 65.
For at dreje tændingsnøglen til
positionen BATT, skal du trykke på
knappen A (rød farve) fig. 66.
Frakoblingen af batteriet sker ved
afbrydelse af stelkablet ca. 7 minutter
efter, at nøglen er drejet til BATT.
Disse 7 minutter er nødvendige til:
tillade brugeren at stige ud af bilen
og låse dørene med fjernbetjeningen
sikre, at alle bilens elektriske
systemer er deaktiveret.
Når batteriet er afbrudt, er det
udelukkende muligt at få adgang til
bilen gennem oplåsning af den
mekaniske lås i førersiden.
MODE
63F1A0438
64F1A0330
65F1A0082
66F1A0083
33
Page 36 of 308
For at genoprette batteriforbindelsen,
skal du indsætte tændingsnøglen
og dreje den til positionen MAR,
derefter er det muligt at starte bilen
normalt.
Hvis batteriet bliver afkoblet, kan det
være nødvendigt at indstille visse
elektriske anordninger igen (f.eks. ur,
dato, …).
CENTRALLÅS
Tryk på knappen A fig. 67, der er
placeret på midterkonsollens panel for
at foretage samtidig låsning af dørene.
Låsningen sker uafhængigt af
tændingsnøglens position.
Når dørende låses, tænder lysdioden
på knappen.På betjeningspanelet for elruderne er
der en knap D fig. 68, der styrer
lastrummets uafhængige
oplåsning/aflåsning.RENGØRING AF
RUDER
FORKORTET
Den højre kontaktarm fig. 69 betjener
frontrudevisker/sprinkler samt, hvis
tilgængelig, aktiveringen af
lygtevaskere og regnsensor.
Fungerer kun med tændingsnøglen i
position MAR.
FRONTRUDEVISKER/
SPRINKLER
Den højre kontaktarm fig. 69 har fem
stillinger:
AVisker standset.
BIntermitterende viskergang
(pausedrift).
Når kontaktarmen er i position B, kan
man vælge fire intervallængder ved
at dreje på drejekontakten F:
meget langsom intermitterende
gang
--langsom intermitterende gang
---middel intermitterende gang
----hurtig intermitterende gang
CLangsom konstant viskergang.
Dhurtig konstant viskergang
67F1A0303
68F1A0085
34
BILENS INDRETNING
Page 37 of 308
Emidlertidig hurtig viskergang (ustabil
stilling).
Funktionen i position E er begrænset til
den tid armen holdes i stillingen. Når
kontaktarmen slippes, returnerer den til
stilling A, hvorved viskerne automatisk
standses.
4)
VIGTIGT Det anbefales at udskifte
viskerbladene cirka en gang om året."Smart vask"
Træk kontaktarmen mod rattet (ustabil
stilling) for at aktivere
frontrudevaskerens sprøjtedyse fig. 70.
Hvis kontaktarmen holdes antrukket i
over et halvt sekund, starter viskerne
automatisk. Man kan således aktivere
vaskeren og viskerne med en enkelt
bevægelse.
Når kontaktarmen slippes, udfører
viskerne endnu tre slag.
Ca. 6 sekunder derefter afsluttes
cyklussen med et ekstra viskerslag.
REGNSENSOR
(afhængigt af versioner/markeder)
Regnsensoren er placeret bag
det indvendige bakspejl i kontakt med
frontruden og gør det muligt under
den intermitterende funktion at foretage
en automatisk tilpasning af
vinduesviskerens slag til regnens
intensitet.VIGTIGT Hold ruden ren i området
omkring sensoren.
Aktivering fig. 69
Flyt højre kontaktarm et trin ned
(position B).
Ved aktivering af regnsensoren udfører
viskerne en enkelt bevægelse frem
og tilbage som bekræftelse.
Ved at dreje kontakten F er det er
muligt at øge regnsensorens
følsomhed.
Forøgelsen af sensorens følsomhed
bekræftes med en viskerbevægelse
frem og tilbage.
Hvis vinduesvaskeren aktiveres mens
regnsensoren er slået til, udføres en
normal vaskecyklus og når den er
færdig, fortsætter sensoren sin normale
automatiske funktion.
Deaktivering fig. 69
Flyt kontaktarmen fra position B eller
drej tændingsnøglen til position OFF.
Ved den efterfølgende start
(tændingsnøglen i position ON) bliver
sensoren ikke aktiveret igen, heller ikke
hvis kontaktarmen stadig er i position
B.
69F1A0071
70F1A0072
35
Page 38 of 308
For at aktivere sensoren skal du føre
kontaktarmen til position A eller C, og
derefter til position B, eller drej
drejekontakten til indstilling af
følsomheden. Reaktiveringen af
sensoren vises ved mindst et
“viskerslag”, også selvom forruden er
tør.
Regnsensoren er i stand til at genkende
og automatisk tilpasse sig forskellen
mellem dag og nat.
34)
LYGTEVASKERE
(afhængigt af versioner/markeder)
Lygtevaskerne er skjulte, dvs. placeret
indvendigt i forkofangeren. De aktiveres
sammen med frontrudevaskeren når
nær- eller fjernlyset er tændt.
VIGTIGT Kontrollér regelmæssigt, at
sprøjtedyserne er rene og intakte.
BEMÆRK
34)Vandstriber kan medføre uønskede
bevægelser af viskerbladene.
BEMÆRK
4)Benyt aldrig viskerne til at fjerne
ophobede lag af sne eller is fra frontruden.
Det kan overbelaste viskermotoren. Derved
kan dens termosikring blive udløst og
afbryde funktionen i nogle sekunder.
Kontakt Fiats servicenet, hvis funktionen
ikke genoprettes.
36
BILENS INDRETNING
Page 39 of 308

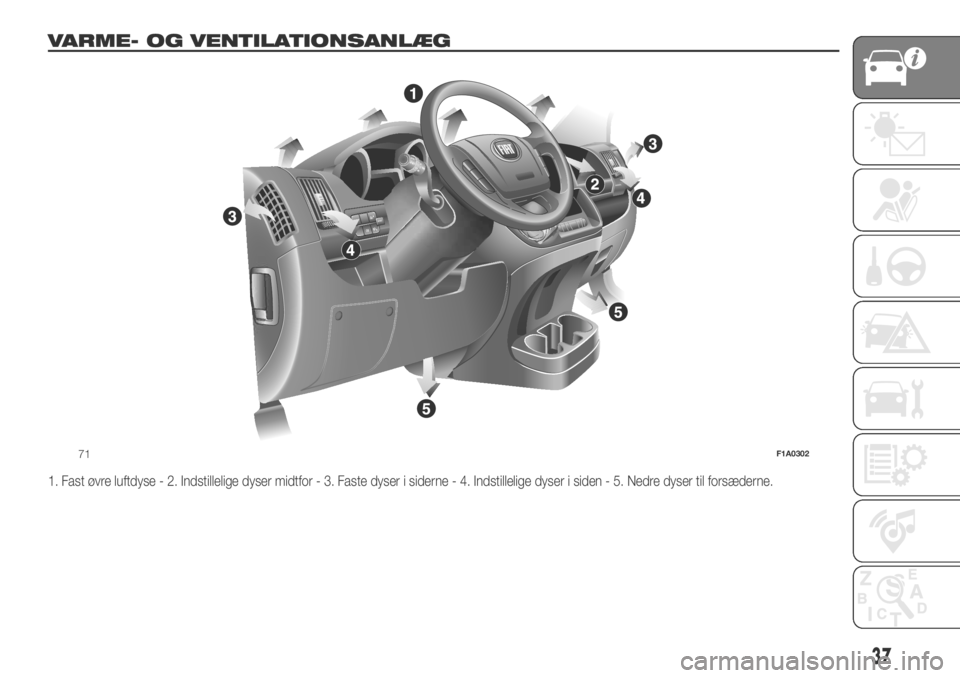

VARME- OG VENTILATIONSANLÆG.
1. Fast øvre luftdyse - 2. Indstillelige dyser midtfor - 3. Faste dyser i siderne - 4. Indstillelige dyser i siden - 5. Nedre dyser til forsæderne.
MODE
71F1A0302
37
Page 40 of 308

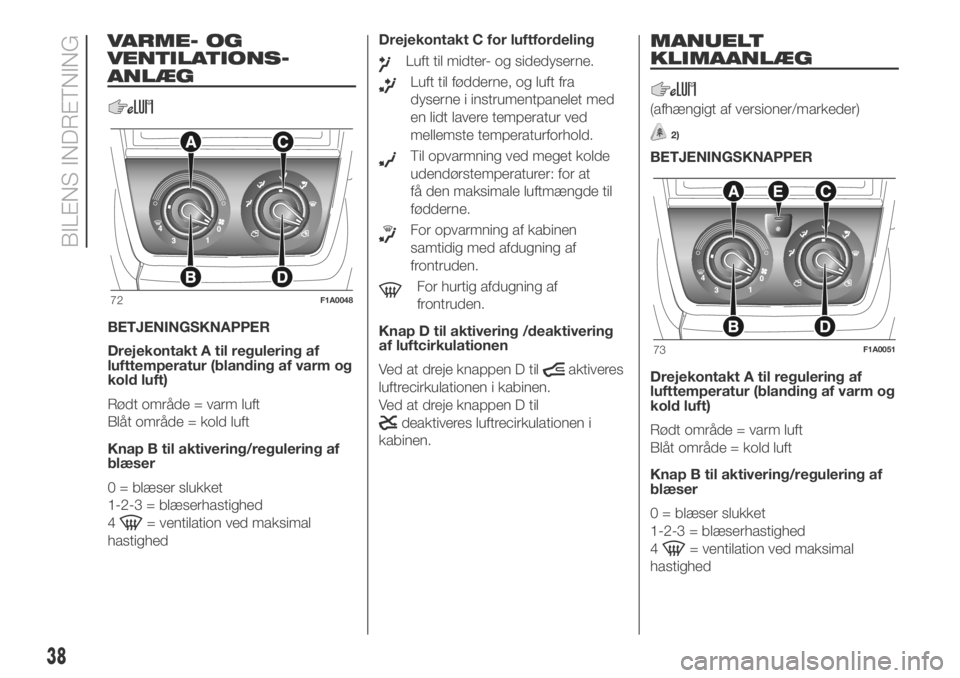

VARME- OG
VENTILATIONS-
ANLÆG
BETJENINGSKNAPPER
Drejekontakt A til regulering af
lufttemperatur (blanding af varm og
kold luft)
Rødt område = varm luft
Blåt område = kold luft
Knap B til aktivering/regulering af
blæser
0 = blæser slukket
1-2-3 = blæserhastighed
4
= ventilation ved maksimal
hastighedDrejekontakt C for luftfordeling
Luft til midter- og sidedyserne.
Luft til fødderne, og luft fra
dyserne i instrumentpanelet med
en lidt lavere temperatur ved
mellemste temperaturforhold.
Til opvarmning ved meget kolde
udendørstemperaturer: for at
få den maksimale luftmængde til
fødderne.
For opvarmning af kabinen
samtidig med afdugning af
frontruden.
For hurtig afdugning af
frontruden.
Knap D til aktivering /deaktivering
af luftcirkulationen
Ved at dreje knappen D til
aktiveres
luftrecirkulationen i kabinen.
Ved at dreje knappen D til
deaktiveres luftrecirkulationen i
kabinen.
MANUELT
KLIMAANLÆG
(afhængigt af versioner/markeder)
2)
BETJENINGSKNAPPER
Drejekontakt A til regulering af
lufttemperatur (blanding af varm og
kold luft)
Rødt område = varm luft
Blåt område = kold luft
Knap B til aktivering/regulering af
blæser
0 = blæser slukket
1-2-3 = blæserhastighed
4
= ventilation ved maksimal
hastighed
72F1A0048
73F1A0051
38
BILENS INDRETNING
