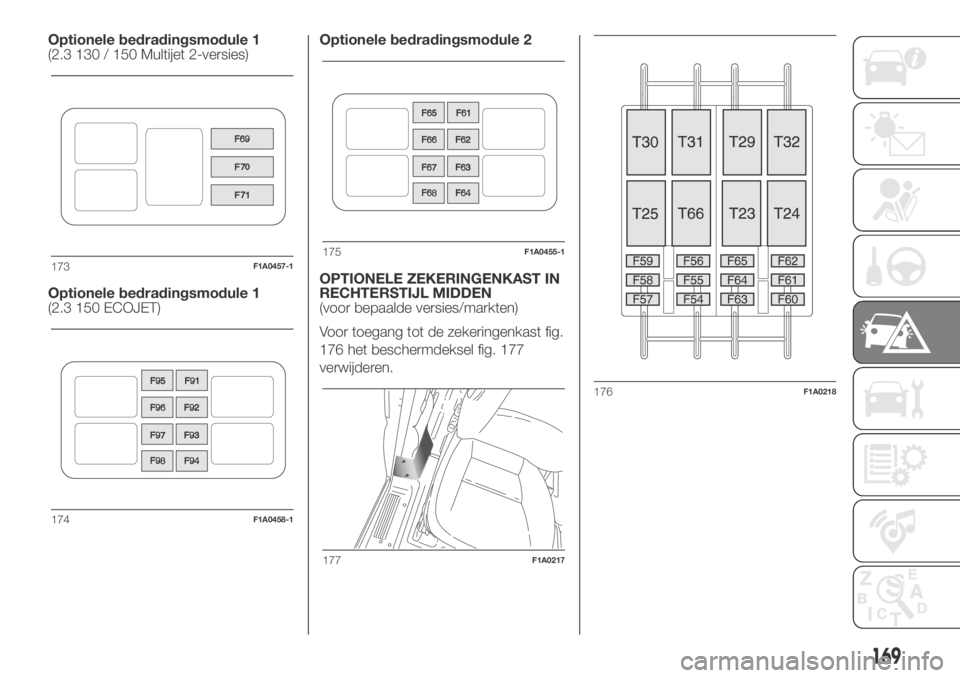

Optionele bedradingsmodule 1
(2.3 130 / 150 Multijet 2-versies)
Optionele bedradingsmodule 1
(2.3 150 ECOJET)Optionele bedradingsmodule 2
OPTIONELE ZEKERINGENKAST IN
RECHTERSTIJL MIDDEN
(voor bepaalde versies/markten)
Voor toegang tot de zekeringenkast fig.
176 het beschermdeksel fig. 177
verwijderen.
173F1A0457-1
174F1A0458-1
175F1A0455-1
177F1A0217
176F1A0218
169

Zekeringenkast dashboard
Beschermd systeem Zekering Ampère
Rechter dimlicht F12 7,5
Linker dimlicht F13 7,5
Relais zekeringenkast motorruimte, relais zekeringenkast dashboard
(+sleutel)F31 5
Plafondverlichting inzittendenruimte (+accu) F32 7,5
Sensor accubewaking voor Start&Stop versies (+accu) F33 7,5
Interieurverlichting minibus (nood) F34 7,5
Radio, Klimaatbeheersingssysteem, Alarm, Tachograaf, regeleenheid
accuschakelaar, Timer Webasto timer (+batterij), TPMS, Voltage
stabilisador voor radio instellingen(S&S)F36 10
Remlichten controle (hoofd), Instrumentenpaneel (+sleutel), Gateway
(voor transformers)F37 7,5
Portiervergrendeling (+accu) F38 20
Ruitenwisser (+sleutel) F43 20
Elektrische ruitbediening bestuurderszijde F47 20
Elektrische ruitbediening passagierszijde F48 20
Regeleenheid parkeersensor, radio, bedieningsorganen op het
stuurwiel, middelste bedieningspaneel, linker bedieningspaneel,
extra paneel, regeleenheid accuschakelaar (+sleutel), trekhaak,
regensensor, voltage stabilisador (voor S&S)F49 5
Klimaatbeheersingssysteem, stuurbekrachtiging regeleenheid,
achteruitrijlichten, Tachograaf (+sleutel), TOM TOM instelling,
Rijstrook waarschuwingssystemen, Achteruitrijcamera, Koplampen
uitlijning correctorF51 5
Instrumentenpaneel (+accu) F53 7,5
Niet beschikbaar F89 -
Linker grootlicht F90 7,5
170
NOODGEVALLEN

Beschermd systeem Zekering Ampère
Rechter grootlicht F91 7,5
Linker mistlamp F92 7,5
Rechter mistlamp F93 7,5
171

2.3 130/150 Multijet 2 - 130 Multijet 2 met AdBlue - 180 Multijet 2 Power versies
Beschermd systeem Zekering AmpèreAAN: Zekeringenkast motorruimte – B: Optionele bedradingsmodule 1
(*) – C: Optionele bedradingsmodule 2
Ventilatie interieur met
Webasto, pomp
gerobotiseerde
versnellingsbak (+accu)F05 50
hoge snelheid ventilator
motorkoeling (+accu)F06 40/60
Lage snelheid ventilator
motorkoeling (+accu)F07 40/50
Ventilator
inzittendenruimte (+sleutel)F08 40
Stopcontact achter
(+accu)F09 15
Claxon F10 15
Stopcontact (+accu) F14 15
Aansteker (+accu) F15 15
Aircocompressor F19 7,5
Ruitenwisser F20 30
Extra bedieningspaneel
voor verstellen en
neerklappen spiegels
(+sleutel)F24 7,5
Spiegelontwaseming F30 15
(*) Alleen voor 2.3 130/150 Multijet 2-versies
172
NOODGEVALLEN

Webasto regeleenheid F61 30
Ventilator interieur met
WebastoF62 20
Trekhaak contactdoos F63 20
Koplampsproeiers F64 30
Trekhaak regeleenheid F65 15
Trekhaak regeleenheid F66 15
Trekhaak contactdoos F67 20
(*) Alleen voor 2.3 130/150 Multijet 2-versies
173

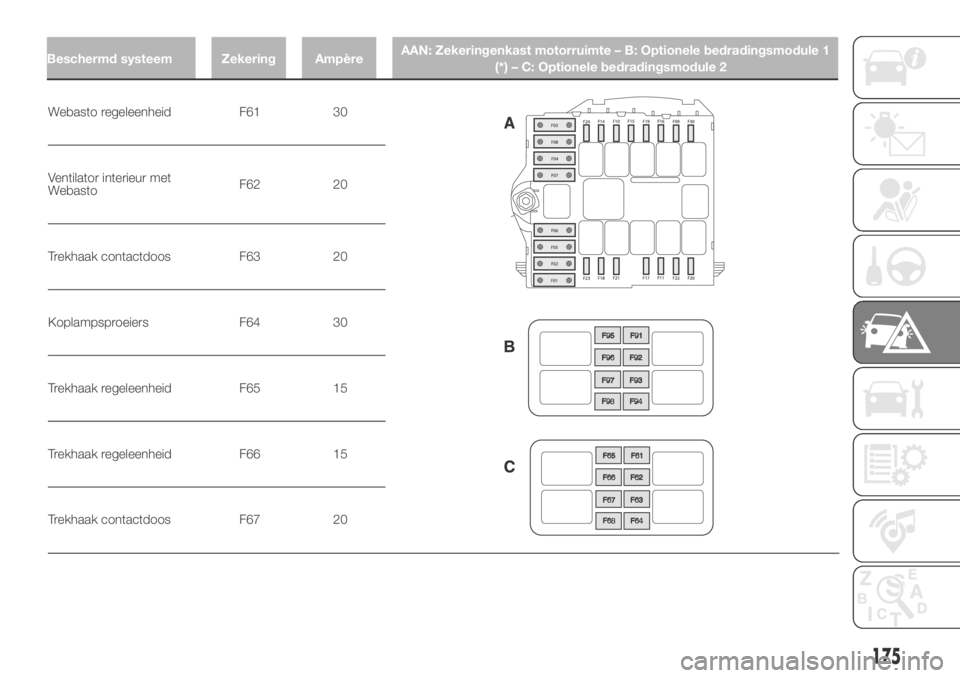

Beschermd systeem Zekering AmpèreAAN: Zekeringenkast motorruimte – B: Optionele bedradingsmodule 1
(*) – C: Optionele bedradingsmodule 2

2.3 150 ECOJET
Ventilatie interieur met
Webasto, pomp
gerobotiseerde
versnellingsbak (+accu)F05 20
Inschakeling
motorkoelventilatorF06 20
Ventilator
inzittendenruimte (+sleutel)F08 40
Stopcontact achter
(+accu)F09 15
Claxon F10 15
Stopcontact (+accu) F14 15
Aansteker (+accu) F15 15
Aircocompressor F19 7,5
Ruitenwisser F20 30
Extra bedieningspaneel
voor verstellen en
neerklappen spiegels
(+sleutel)F24 7,5
Spiegelontwaseming F30 15
174
NOODGEVALLEN
Beschermd systeem Zekering AmpèreAAN: Zekeringenkast motorruimte – B: Optionele bedradingsmodule 1
(*) – C: Optionele bedradingsmodule 2

Webasto regeleenheid F61 30
Ventilator interieur met
WebastoF62 20
Trekhaak contactdoos F63 20
Koplampsproeiers F64 30
Trekhaak regeleenheid F65 15
Trekhaak regeleenheid F66 15
Trekhaak contactdoos F67 20
175

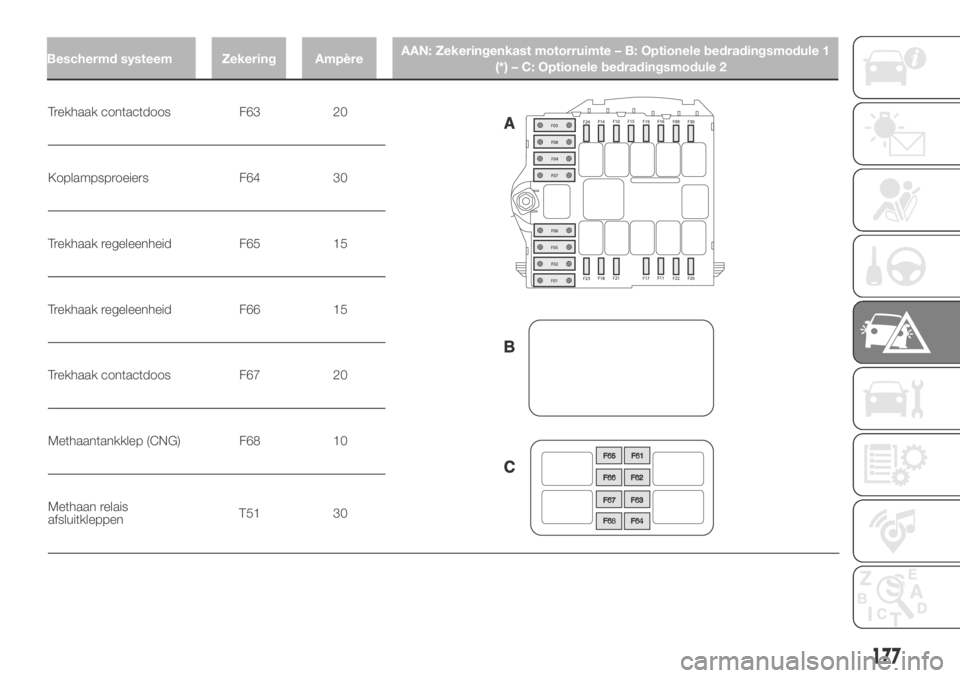

Beschermd systeem Zekering AmpèreAAN: Zekeringenkast motorruimte – B: Optionele bedradingsmodule 1
(*) – C: Optionele bedradingsmodule 2

3.0 140 Natural Power-versies
Ventilatie interieur met
Webasto, pomp
gerobotiseerde
versnellingsbak (+accu)F05 50
Hoge snelheid ventilator
motorkoeling (+accu)F06 40/60
Lage snelheid ventilator
motorkoeling (+accu)F07 40/50
Ventilator
inzittendenruimte (+sleutel)F08 40
Stopcontact achter
(+accu)F09 15
Claxon F10 15
Stopcontact (+accu) F14 15
Aansteker (+accu) F15 15
Aircocompressor F19 7,5
Ruitenwisser F20 30
Extra bedieningspaneel
voor verstellen en
neerklappen spiegels
(+sleutel)F24 7,5
Spiegelontwaseming F30 15
176
NOODGEVALLEN
Beschermd systeem Zekering AmpèreAAN: Zekeringenkast motorruimte – B: Optionele bedradingsmodule 1
(*) – C: Optionele bedradingsmodule 2

Trekhaak contactdoos F63 20
Koplampsproeiers F64 30
Trekhaak regeleenheid F65 15
Trekhaak regeleenheid F66 15
Trekhaak contactdoos F67 20
Methaantankklep (CNG) F68 10
Methaan relais
afsluitkleppenT51 30
177
Beschermd systeem Zekering AmpèreAAN: Zekeringenkast motorruimte – B: Optionele bedradingsmodule 1
(*) – C: Optionele bedradingsmodule 2

Beschermd systeem Zekering Ampère Optionele zekeringenkast in rechterstijl midden
Motor inname /
interieurventilator (MBUS)F54 15
Verwarmde stoelen F55 15
Stopcontact inzittenden
achterF56 15
Extra verwarming onder
de stoelF57 10
Achterruitverwarming links F58 15
Achterruitverwarming
rechtsF59 15
Niet beschikbaar F60 -
Niet beschikbaar F61 -
Niet beschikbaar F62 -
Bediening extra
verwarming passagiersF63 10
Niet beschikbaar F64 -
Ventilator extra
verwarming passagiersF65 30
OPMERKING: als het aardgas op is, regelt de regeleenheid automatisch de omschakeling naar de werking op benzine.
