MOTOROLIENIVEAU-
METER
(voor bepaalde versies/markten)
De meter geeft de hoeveelheid olie in
de motor grafisch weer.
Bij het draaien van de contactsleutel
naar de stand MAR, toont het display
fig. 96 - fig. 97 het oliepeil door middel
van de inschakeling/uitschakeling
van vijf symbolen.De symbolen doven geleidelijk aan om
het dalende olieniveau aan te geven.
Er branden vier of vijf symbolen
wanneer de oliehoeveelheid voldoende
is. Als het vijfde symbool niet brandt,
duidt dit niet op een defect of op een
tekort aan olie in het oliecarter.
Als het olieniveau zich onder het
minimumpeil bevindt, dan verschijnt er
een bericht op het display dat het
minimum motorolieniveau aangeeft en
waarschuwt dat er bijgevuld moet
worden.
BELANGRIJK Controleer het juiste
olieniveau altijd met behulp van de
oliepeilstok (zie paragraaf “Niveaus
controleren” in het hoofdstuk
“Onderhoud en zorg”).
Na enkele seconden verdwijnen de
symbolen die het olieniveau aangeven
en:
Wanneer het onderhoudsinterval
bijna is verstreken, wordt de resterende
tijd tot de volgende servicebeurt
weergegeven en gaat het lampje õ op
het instrumentenpaneel branden.
Wanneer deze onderhoudsdatum wordt
bereikt, verschijnt een speciaal bericht
op het display;
Vervolgens, wanneer de termijn voor
het verversen van de motorolie bijna is
verstreken, verschijnt de resterende
afstand tot de volgende olieverversing
op het display. Wanneer dit
onderhoudsinterval is verstreken,
verschijnt een speciaal bericht op het
display.
BEDIENINGSKNOPPEN
Om de schermpagina en de
betreffende opties naar
beneden te doorlopen of om
de weergegeven waarde te
verhogen.
MODUSKort indrukken om het menu te
openen en/of naar het
volgende scherm te gaan of de
gekozen menuoptie te
bevestigen. Ingedrukt houden
om naar het standaardscherm
terug te keren.
96 - Versies met multifunctioneel displayF1A0354
Liv.olio
MAX MIN
97 - Versies met herconfigureerbaar
multifunctioneel displayF1A0355
MODE
98F1A0304
59

Om de schermpagina en de
betreffende opties naar boven
te doorlopen of om de
weergegeven waarde te
verlagen.
OPMERKING De knoppen
en
schakelen als volgt verschillende
functies in, afhankelijk van de situatie:
Regeling lichtsterkte
interieurverlichting
- bij ingeschakeld stadslicht en
standaardscherm, kan de lichtsterkte
van de interieurverlichting worden
ingesteld.
Set-up-menu
- hiermee kan binnen het menu naar
beneden en naar boven gebladerd
worden;
- hiermee kunnen tijdens het instellen
de waarden verhoogd of verlaagd
worden.
SET-UP-MENU
Setup-menufuncties
Het Setup-menu wordt geactiveerd
door de MODE knop kort in te drukken.
Het menu biedt de volgende functies:
Menu
Aan
Hoogteregeling koplampen
Snelheidswaarschuwing
Sensor koplampen
Flanklichten
Regensensor
Inschakeling Trip B
Verkeersborden
Tijd instellen
Datum instellen
Autoclose
Eenheden
Taal
Volume waarschuwingen
Onderhoud
Passagiersairbag
Dagrijlichten
Automatisch grootlicht
Menu afsluiten
Druk op de knop
ofom
binnen het menu te navigeren; een keer
op de knoppen
om door het
instellingenmenu te scrollen.
De bedieningswijzen verschillen
afhankelijk van de gekozen optie.
TRIP COMPUTER
IN HET KORT
De Trip-computer geeft informatie
over de werking van het voertuig
weer op het display, wanneer de
contactsleutel in de stand MAR staat.
Hiermee kunnen twee afzonderlijke
functies worden aangemaakt, “Trip A”
en Trip B” genaamd, waarmee
grootheden tijdens een reis met het
voertuig kunnen worden vastgelegd.
Beide functies werken onafhankelijk
van elkaar. Beide functies kunnen
gereset worden (reset – begin van
een nieuwe reis).
“Trip A” geeft informatie over:
Buitentemperatuur
Bereik
Afgelegde afstand A
Gemiddeld verbruik A
Huidig verbruik
Gemiddelde snelheid A
Reistijd A (rijtijd)
Reset Trip A
60
KENNISMAKING MET HET INSTRUMENTENPANEEL

“Trip B” is alleen beschikbaar op
multifunctionele displays en geeft
informatie over:
Afgelegde afstand B
Gemiddeld verbruik B
Gemiddelde snelheid B
Reistijd B.
7)
Trip verlaten
De TRIP functie wordt automatisch
verlaten nadat alle waarden zijn
weergegeven of door de MODE knop
langer dan 1 seconde ingedrukt te
houden.
BELANGRIJK
7)"Trip B" kan worden uitgeschakeld (zie
"Trip B inschakelen"). De parameters
“Actieradius” en “Huidig verbruik" kunnen
niet worden gereset.
61

LAMPJES EN BERICHTEN
Het waarschuwingslampje gaat branden, samen met (als dat op het instrumentenpaneel mogelijk is) een specifiek bericht en/of
een geluidssignaal. Deze meldingen zijn korte waarschuwingen en mogen vanwege hun beknopte karakter niet worden
beschouwd als volledig en/of een alternatief voor de informatie die is opgenomen in het Instructieboek. Het wordt daarom
geadviseerd het instructieboek altijd aandachtig te lezen. In geval van een storingsmelding moet men zich altijd aan de
instructies houden die in dit hoofdstuk zijn beschreven.
BELANGRIJK De storingen die op het display worden weergegeven, kunnen worden onderverdeeld in twee categorieën:
ernstige storingen en minder ernstige storingen. Ernstige storingen worden herhaaldelijk en langdurig weergegeven. Minder
ernstige storingen worden kort herhaaldelijk weergegeven. De herhaaldelijke weergave op het display van beide categorieën
kan onderbroken worden. Het lampje op het instrumentenpaneel blijft branden tot de oorzaak van de storing is verholpen.
Lampjes op instrumentenpaneel
Wat het betekent Wat te doen
roodREMVLOEISTOF BENEDEN PEIL/HANDREM
AANGETROKKEN
Het waarschuwingslampje gaat branden wanneer de
contactsleutel naar de stand MAR wordt gedraaid en
moet enkele seconden later doven.
Remvloeistofniveau te laag
Dit lampje gaat branden wanneer het
remvloeistofniveau in het reservoir zich onder het
minimumpeil bevindt, bijvoorbeeld door een lek in het
remcircuit.Herstel het remvloeistofniveau, controleer daarna of
het lampje gedoofd is.
Wanneer het lampje tijdens het rijden gaat branden (bij
sommige versies verschijnt ook een bericht op het
display), zet dan de motor onmiddellijk af en neem
contact op met het Fiat Servicenetwerk.
Handrem aangetrokken
Het lampje gaat branden wanneer de handrem is
aangetrokken.Zet de handrem los, controleer daarna of het lampje
gedoofd is.
Als het waarschuwingslampje blijft branden, contact
opnemen met het Fiat Servicenetwerk.
62
KENNISMAKING MET HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen
rood
geel
geelSTORING EBD
Wanneer de waarschuwingslampjes
(rood),
(geel) en(geel) (voor bepaalde versies/
markten) bij draaiende motor tegelijk gaan branden,
dan is er een storing in het EBD-systeem of is het
systeem niet beschikbaar. In dit geval kunnen de
achterwielen bij hard remmen plotseling blokkeren
waardoor de auto begint te slippen.
Op het display verschijnt een speciaal bericht.Rijd zeer voorzichtig naar de dichtstbijzijnde dealer van
het Fiat Servicenetwerk om het systeem onmiddellijk te
laten controleren.
roodSTORING AIRBAGSYSTEEM
Het lampje gaat branden wanneer de contactsleutel
naar de stand MAR wordt gedraaid, maar het moet
even later doven.
Het lampje blijft continu branden als er een storing in
het airbagsysteem aanwezig is.
Bij sommige versies verschijnt een speciaal bericht op
het display.
44) 45)
63

Wat het betekent Wat te doen

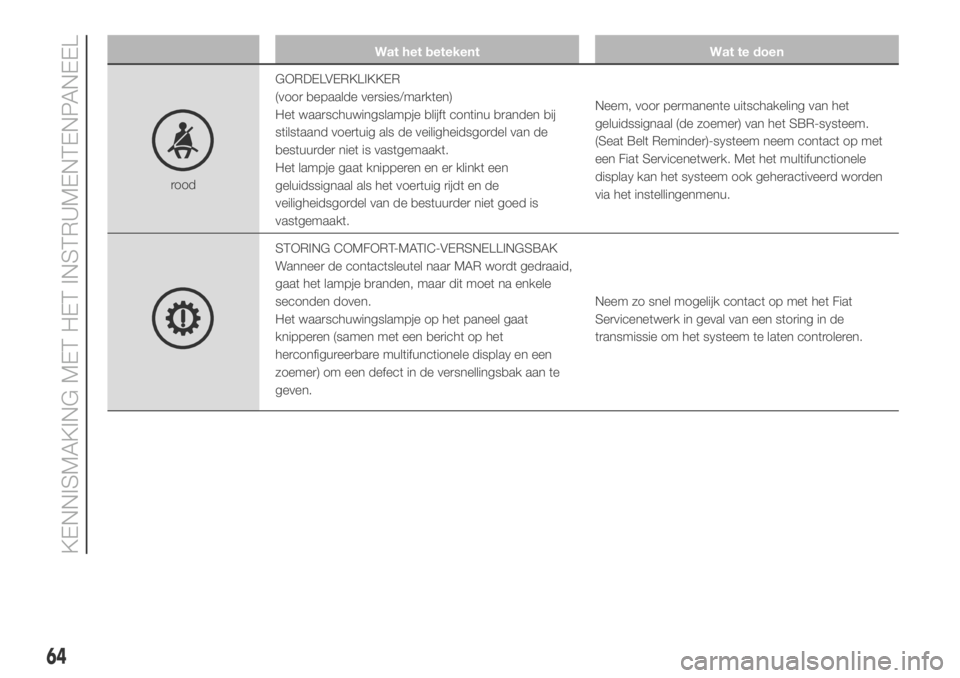

roodGORDELVERKLIKKER
(voor bepaalde versies/markten)
Het waarschuwingslampje blijft continu branden bij
stilstaand voertuig als de veiligheidsgordel van de
bestuurder niet is vastgemaakt.
Het lampje gaat knipperen en er klinkt een
geluidssignaal als het voertuig rijdt en de
veiligheidsgordel van de bestuurder niet goed is
vastgemaakt.Neem, voor permanente uitschakeling van het
geluidssignaal (de zoemer) van het SBR-systeem.
(Seat Belt Reminder)-systeem neem contact op met
een Fiat Servicenetwerk. Met het multifunctionele
display kan het systeem ook geheractiveerd worden
via het instellingenmenu.
STORING COMFORT-MATIC-VERSNELLINGSBAK
Wanneer de contactsleutel naar MAR wordt gedraaid,
gaat het lampje branden, maar dit moet na enkele
seconden doven.
Het waarschuwingslampje op het paneel gaat
knipperen (samen met een bericht op het
herconfigureerbare multifunctionele display en een
zoemer) om een defect in de versnellingsbak aan te
geven.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk in geval van een storing in de
transmissie om het systeem te laten controleren.
64
KENNISMAKING MET HET INSTRUMENTENPANEEL

Wat het betekent Wat te doen

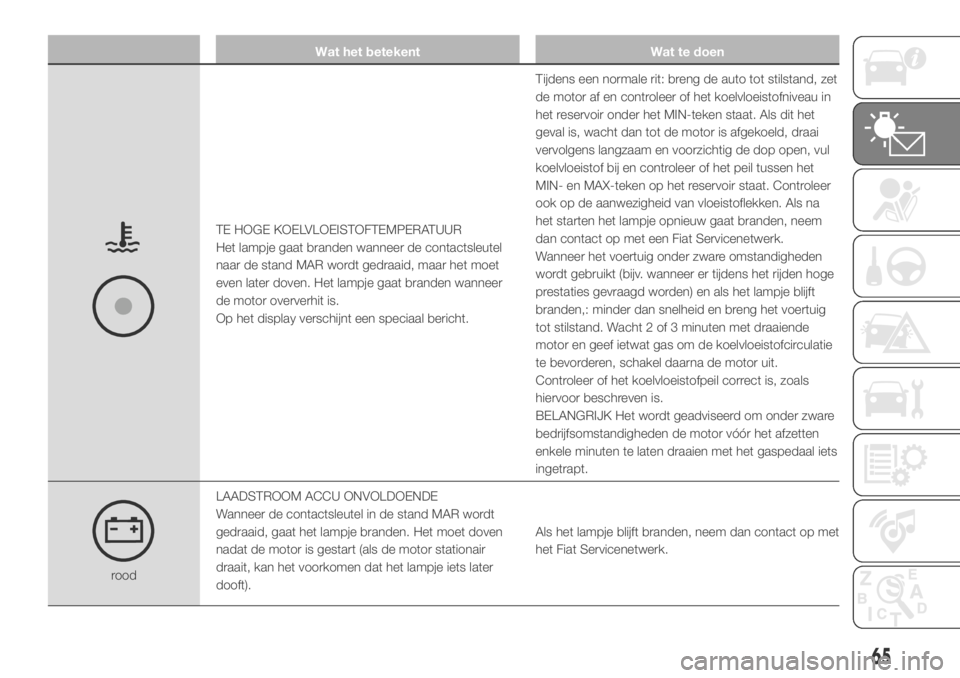

TE HOGE KOELVLOEISTOFTEMPERATUUR
Het lampje gaat branden wanneer de contactsleutel
naar de stand MAR wordt gedraaid, maar het moet
even later doven. Het lampje gaat branden wanneer
de motor oververhit is.
Op het display verschijnt een speciaal bericht.Tijdens een normale rit: breng de auto tot stilstand, zet
de motor af en controleer of het koelvloeistofniveau in
het reservoir onder het MIN-teken staat. Als dit het
geval is, wacht dan tot de motor is afgekoeld, draai
vervolgens langzaam en voorzichtig de dop open, vul
koelvloeistof bij en controleer of het peil tussen het
MIN- en MAX-teken op het reservoir staat. Controleer
ook op de aanwezigheid van vloeistoflekken. Als na
het starten het lampje opnieuw gaat branden, neem
dan contact op met een Fiat Servicenetwerk.
Wanneer het voertuig onder zware omstandigheden
wordt gebruikt (bijv. wanneer er tijdens het rijden hoge
prestaties gevraagd worden) en als het lampje blijft
branden,: minder dan snelheid en breng het voertuig
tot stilstand. Wacht 2 of 3 minuten met draaiende
motor en geef ietwat gas om de koelvloeistofcirculatie
te bevorderen, schakel daarna de motor uit.
Controleer of het koelvloeistofpeil correct is, zoals
hiervoor beschreven is.
BELANGRIJK Het wordt geadviseerd om onder zware
bedrijfsomstandigheden de motor vóór het afzetten
enkele minuten te laten draaien met het gaspedaal iets
ingetrapt.
roodLAADSTROOM ACCU ONVOLDOENDE
Wanneer de contactsleutel in de stand MAR wordt
gedraaid, gaat het lampje branden. Het moet doven
nadat de motor is gestart (als de motor stationair
draait, kan het voorkomen dat het lampje iets later
dooft).Als het lampje blijft branden, neem dan contact op met
het Fiat Servicenetwerk.
65

Wat het betekent Wat te doen

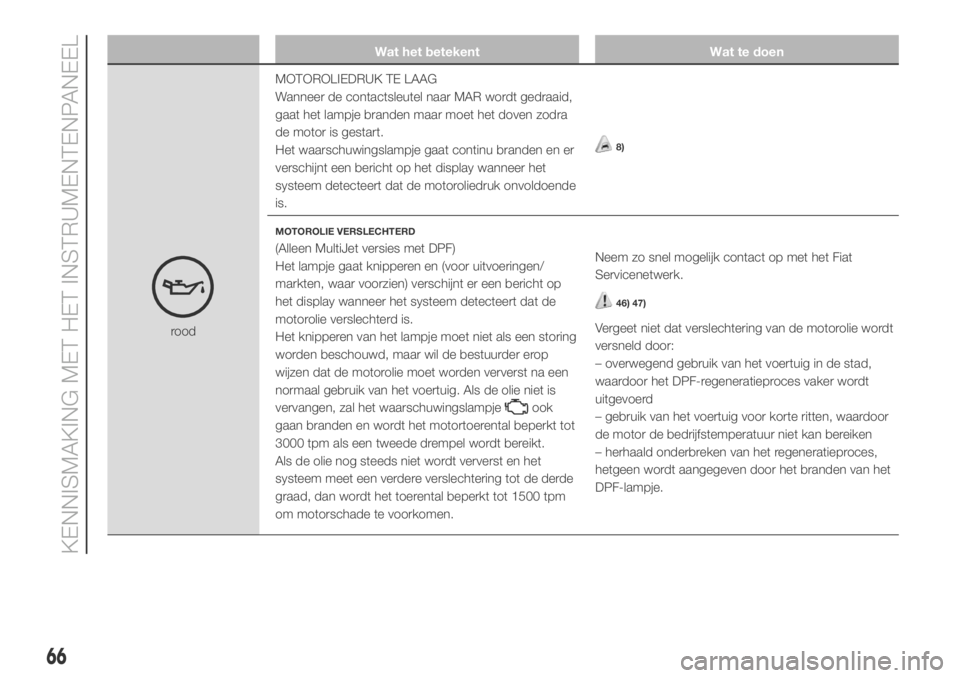

roodMOTOROLIEDRUK TE LAAG
Wanneer de contactsleutel naar MAR wordt gedraaid,
gaat het lampje branden maar moet het doven zodra
de motor is gestart.
Het waarschuwingslampje gaat continu branden en er
verschijnt een bericht op het display wanneer het
systeem detecteert dat de motoroliedruk onvoldoende
is.
8)
MOTOROLIE VERSLECHTERD
(Alleen MultiJet versies met DPF)
Het lampje gaat knipperen en (voor uitvoeringen/
markten, waar voorzien) verschijnt er een bericht op
het display wanneer het systeem detecteert dat de
motorolie verslechterd is.
Het knipperen van het lampje moet niet als een storing
worden beschouwd, maar wil de bestuurder erop
wijzen dat de motorolie moet worden ververst na een
normaal gebruik van het voertuig. Als de olie niet is
vervangen, zal het waarschuwingslampje
ook
gaan branden en wordt het motortoerental beperkt tot
3000 tpm als een tweede drempel wordt bereikt.
Als de olie nog steeds niet wordt ververst en het
systeem meet een verdere verslechtering tot de derde
graad, dan wordt het toerental beperkt tot 1500 tpm
om motorschade te voorkomen.Neem zo snel mogelijk contact op met het Fiat
Servicenetwerk.
46) 47)
Vergeet niet dat verslechtering van de motorolie wordt
versneld door:
– overwegend gebruik van het voertuig in de stad,
waardoor het DPF-regeneratieproces vaker wordt
uitgevoerd
– gebruik van het voertuig voor korte ritten, waardoor
de motor de bedrijfstemperatuur niet kan bereiken
– herhaald onderbreken van het regeneratieproces,
hetgeen wordt aangegeven door het branden van het
DPF-lampje.
66
KENNISMAKING MET HET INSTRUMENTENPANEEL

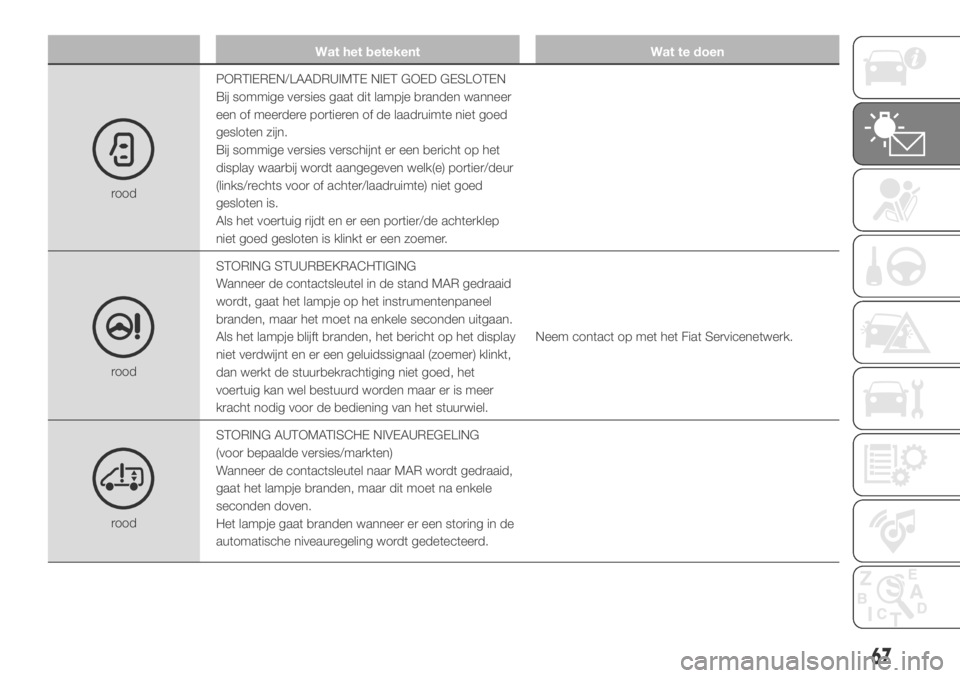

Wat het betekent Wat te doen
roodPORTIEREN/LAADRUIMTE NIET GOED GESLOTEN
Bij sommige versies gaat dit lampje branden wanneer
een of meerdere portieren of de laadruimte niet goed
gesloten zijn.
Bij sommige versies verschijnt er een bericht op het
display waarbij wordt aangegeven welk(e) portier/deur
(links/rechts voor of achter/laadruimte) niet goed
gesloten is.
Als het voertuig rijdt en er een portier/de achterklep
niet goed gesloten is klinkt er een zoemer.
roodSTORING STUURBEKRACHTIGING
Wanneer de contactsleutel in de stand MAR gedraaid
wordt, gaat het lampje op het instrumentenpaneel
branden, maar het moet na enkele seconden uitgaan.
Als het lampje blijft branden, het bericht op het display
niet verdwijnt en er een geluidssignaal (zoemer) klinkt,
dan werkt de stuurbekrachtiging niet goed, het
voertuig kan wel bestuurd worden maar er is meer
kracht nodig voor de bediening van het stuurwiel.Neem contact op met het Fiat Servicenetwerk.
roodSTORING AUTOMATISCHE NIVEAUREGELING
(voor bepaalde versies/markten)
Wanneer de contactsleutel naar MAR wordt gedraaid,
gaat het lampje branden, maar dit moet na enkele
seconden doven.
Het lampje gaat branden wanneer er een storing in de
automatische niveauregeling wordt gedetecteerd.
67

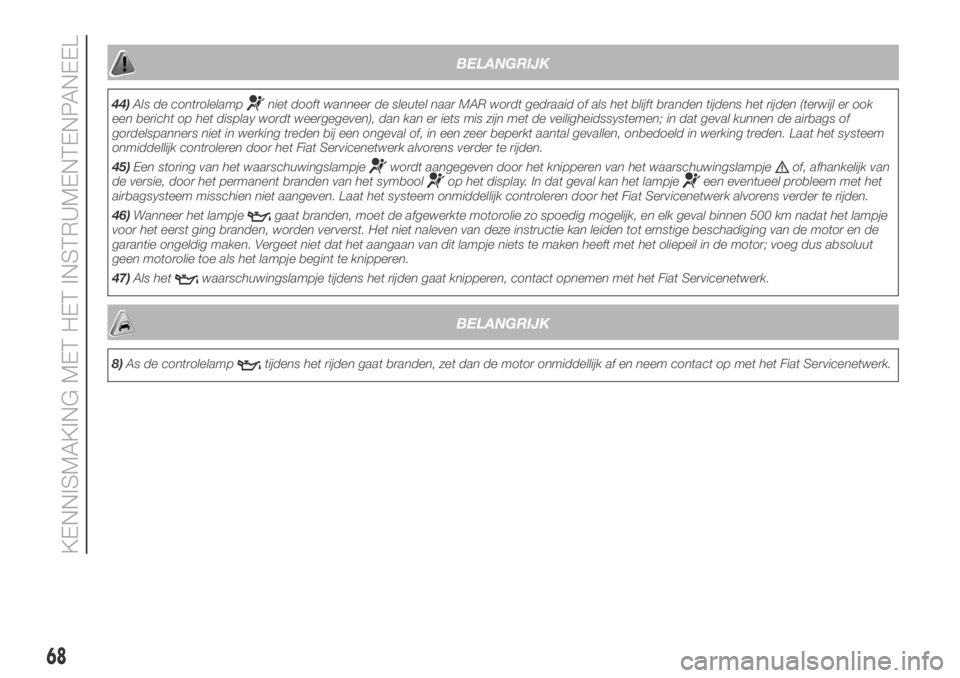

BELANGRIJK
44)Als de controlelampniet dooft wanneer de sleutel naar MAR wordt gedraaid of als het blijft branden tijdens het rijden (terwijl er ook
een bericht op het display wordt weergegeven), dan kan er iets mis zijn met de veiligheidssystemen; in dat geval kunnen de airbags of
gordelspanners niet in werking treden bij een ongeval of, in een zeer beperkt aantal gevallen, onbedoeld in werking treden. Laat het systeem
onmiddellijk controleren door het Fiat Servicenetwerk alvorens verder te rijden.
45)Een storing van het waarschuwingslampje
wordt aangegeven door het knipperen van het waarschuwingslampjeof, afhankelijk van
de versie, door het permanent branden van het symboolop het display. In dat geval kan het lampjeeen eventueel probleem met het
airbagsysteem misschien niet aangeven. Laat het systeem onmiddellijk controleren door het Fiat Servicenetwerk alvorens verder te rijden.
46)Wanneer het lampje
gaat branden, moet de afgewerkte motorolie zo spoedig mogelijk, en elk geval binnen 500 km nadat het lampje
voor het eerst ging branden, worden ververst. Het niet naleven van deze instructie kan leiden tot ernstige beschadiging van de motor en de
garantie ongeldig maken. Vergeet niet dat het aangaan van dit lampje niets te maken heeft met het oliepeil in de motor; voeg dus absoluut
geen motorolie toe als het lampje begint te knipperen.
47)Als het
waarschuwingslampje tijdens het rijden gaat knipperen, contact opnemen met het Fiat Servicenetwerk.
BELANGRIJK
8)As de controlelamptijdens het rijden gaat branden, zet dan de motor onmiddellijk af en neem contact op met het Fiat Servicenetwerk.
68
KENNISMAKING MET HET INSTRUMENTENPANEEL
