FIAT DUCATO BASE CAMPER 2018 Käyttö- ja huolto-ohjekirja (in in Finnish)
Manufacturer: FIAT, Model Year: 2018, Model line: DUCATO BASE CAMPER, Model: FIAT DUCATO BASE CAMPER 2018Pages: 304, PDF Size: 14.62 MB
Page 91 of 304

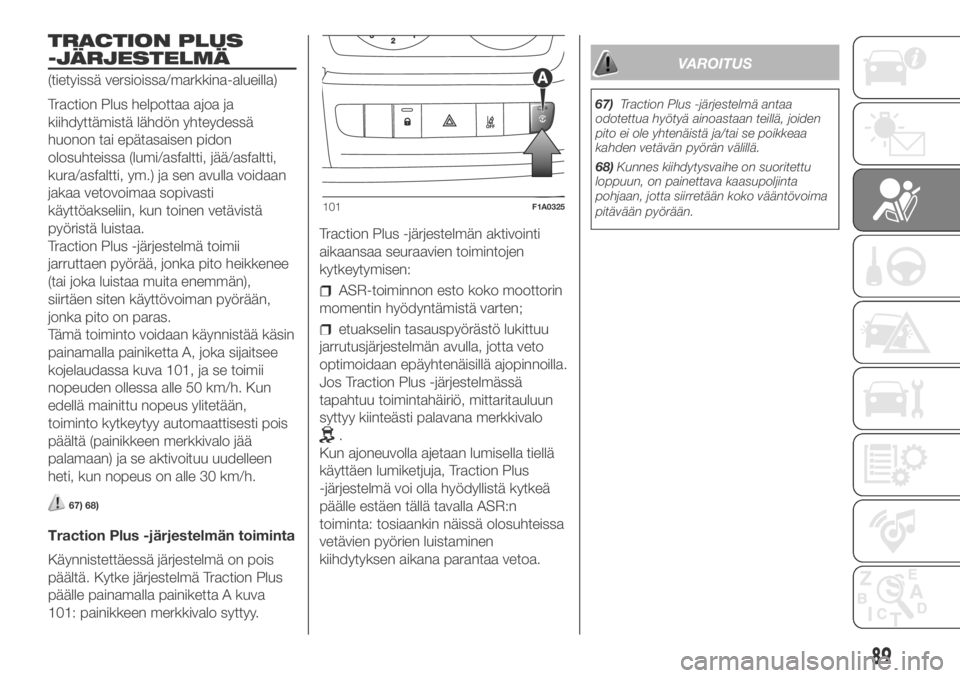

TRACTION PLUS
-JÄRJESTELMÄ
(tietyissä versioissa/markkina-alueilla)
Traction Plus helpottaa ajoa ja
kiihdyttämistä lähdön yhteydessä
huonon tai epätasaisen pidon
olosuhteissa (lumi/asfaltti, jää/asfaltti,
kura/asfaltti, ym.) ja sen avulla voidaan
jakaa vetovoimaa sopivasti
käyttöakseliin, kun toinen vetävistä
pyöristä luistaa.
Traction Plus -järjestelmä toimii
jarruttaen pyörää, jonka pito heikkenee
(tai joka luistaa muita enemmän),
siirtäen siten käyttövoiman pyörään,
jonka pito on paras.
Tämä toiminto voidaan käynnistää käsin
painamalla painiketta A, joka sijaitsee
kojelaudassa kuva 101, ja se toimii
nopeuden ollessa alle 50 km/h. Kun
edellä mainittu nopeus ylitetään,
toiminto kytkeytyy automaattisesti pois
päältä (painikkeen merkkivalo jää
palamaan) ja se aktivoituu uudelleen
heti, kun nopeus on alle 30 km/h.
67) 68)
Traction Plus -järjestelmän toiminta
Käynnistettäessä järjestelmä on pois
päältä. Kytke järjestelmä Traction Plus
päälle painamalla painiketta A kuva
101: painikkeen merkkivalo syttyy.Traction Plus -järjestelmän aktivointi
aikaansaa seuraavien toimintojen
kytkeytymisen:
ASR-toiminnon esto koko moottorin
momentin hyödyntämistä varten;
etuakselin tasauspyörästö lukittuu
jarrutusjärjestelmän avulla, jotta veto
optimoidaan epäyhtenäisillä ajopinnoilla.
Jos Traction Plus -järjestelmässä
tapahtuu toimintahäiriö, mittaritauluun
syttyy kiinteästi palavana merkkivalo
.
Kun ajoneuvolla ajetaan lumisella tiellä
käyttäen lumiketjuja, Traction Plus
-järjestelmä voi olla hyödyllistä kytkeä
päälle estäen tällä tavalla ASR:n
toiminta: tosiaankin näissä olosuhteissa
vetävien pyörien luistaminen
kiihdytyksen aikana parantaa vetoa.
VAROITUS
67)Traction Plus -järjestelmä antaa
odotettua hyötyä ainoastaan teillä, joiden
pito ei ole yhtenäistä ja/tai se poikkeaa
kahden vetävän pyörän välillä.
68)Kunnes kiihdytysvaihe on suoritettu
loppuun, on painettava kaasupoljinta
pohjaan, jotta siirretään koko vääntövoima
pitävään pyörään.
101F1A0325
89
Page 92 of 304

TPMS-JÄRJESTELMÄ
(Tyre Pressure
Monitoring System)
(tietyissä versioissa/markkina-alueilla)
69) 70) 71) 72) 73) 74) 75) 76) 77)
KUVAUS
Rengaspaineen valvontajärjestelmä
(TPMS) ilmoittaa kuljettajalle
mahdollisesta renkaiden alhaisesta
paineesta verrattuna ajoneuvon kylmille
renkaille määritettyyn paineeseen.
Renkaiden paine vaihtelee vallitsevan
lämpötilan mukaan ja tämä tarkoittaa
sitä, että ulkolämpötilan vähenemistä
seuraa renkaiden paineen aleneminen.
Renkaiden paine on säädettävä aina
kylmien renkaiden täyttämisen mukaan.
Kylmien renkaiden täyttöpaineella
tarkoitetaan renkaiden painetta, kun
ajoneuvo on ollut vähintään kolme
tuntia käyttämättömänä tai alle 1,6
km:n ajomatkaa kolmen tunnin lepoajan
jälkeen.
Kylmien renkaiden täyttöpaine ei saa
ylittää renkaan kylkeen merkittyä
täyttöpaineen maksimiarvoa.
Renkaiden paine lisääntyy myös
ajoneuvon ajon aikana: tämä
on normaali olosuhde eikä vaadi mitään
muutoksia paineen säätöön.TPMS-järjestelmä ilmoittaa asiasta
kuljettajalle jatkuvasti, kunnes tilanne
korjataan; ilmoittaminen jatkuu siihen
saakka, kunnes paine vastaa tai ylittää
kylmille renkaille määritetyn paineen.
Kun syttyy renkaiden alhaista painetta
osoittava merkkivalo, täyttöpaine on
säädettävä siten, että saavutetaan
kylmille renkaille määritetty paine.
Järjestelmän automaattisen päivityksen
jälkeen, rengaspaineen
valvontajärjestelmän merkkivalo
sammuu. Ajoneuvolla on mahdollisesti
ajettava noin 20 minuuttia nopeudella,
joka ylittää 20 km/h, jotta TPMS voi
vastaanottaa kyseisen tiedon.
HUOMAA
TPMS-järjestelmä ei korvaa
normaalia huoltopalvelua, jota
renkaiden hyvä hoito vaatii; eikä sitä ole
tarkoitettu ilmoittamaan renkaan
mahdollisesta poikkeamasta.
Siten TPMS-järjestelmää ei saa
käyttää painemittarina renkaiden
täyttämisen yhteydessä.
Ajaminen renkaiden liian alhaisella
paineella aiheuttaa ylikuumenemista ja
se saattaa aiheuttaa itse renkaiden
rikkoutumisen. Lisäksi alhainen
täyttöpaine vähentää
kulutustehokkuutta ja renkaiden
kulutuspinnan kestoa ja se saattaa
vaarantaa ajonneuvon ohjattavuutta
sekä jarrutuksen suorituskykyä.
TPMS-järjestelmä ei korvaa
renkaiden kunnollista huoltoa. On
kuljettajan vastuulla säilyttää renkaiden
paine oikealla tasolla mittaamalla se
asianmukaisella painemittarilla myös
silloin, kun täyttöpaine ei ole laskenut
alle sen arvon, joka aiheuttaa
rengaspaineen valvontajärjestelmän
merkkivalon syttymisen.
TPMS-järjestelmä ilmoittaa
kuljettajalle mahdollisesta tilanteesta,
jossa renkaiden paine on riittämätön.
Jos tämä laskee riittämättömän paineen
rajan alapuolelle minkä tahansa syyn
vuoksi, mukaan lukien alhainen
lämpötila ja renkaan paineen normaali
vuotaminen.
Vuodenajoista riippuvat lämpötilan
vaihtelut vaikuttavat renkaiden
paineeseen.
90
TURVALLISUUS
Page 93 of 304

TPMS-järjestelmä käyttää langattomia
laitteita elektronisilla antureilla, jotka
on asennettu pyörien vanteisiin
rengaspaineen jatkuvaa tarkkailua
varten. Kuhunkin pyörään venttiilin
varren osaksi asennetut anturit
lähettävät renkaiden useita eri tietoja
vastaanottomoduuliin, jotta voidaan
suorittaa paineen laskenta.
VAROITUS Kaikkien neljän renkaan
oikean paineen jatkuva valvonta ja
säilyttäminen on erittäin tärkeää.
Rengaspaineen
valvontajärjestelmän alhaisen
paineen varoitukset
Järjestelmä ilmoittaa kuljettajalle yhden
tai useamman renkaan tyhjenemisestä
mittaritaululle syttyvällä merkkivalolla
(yhdessä näytölle ilmestyvän
varoitusviestin sekä merkkiäänen
kanssa).Kyseisessä tapauksessa pysäytä
ajoneuvo mahdollisimman pian, tarkista
jokaisen renkaan ilmanpaine ja täytä
ne ajoneuvon kylmille renkaille
määritettyyn paineeseen. Järjestelmä
päivittyy automaattisesti ja,
vastaanotettuaan vastaavan renkaiden
paineen päivityksen, rengaspaineen
valvontajärjestelmän merkkivalo
sammuu. Kyseisen tiedon
vastaanottamiseksi ajoneuvolla on
mahdollisesti ajettava noin 20 minuuttia
nopeudella, joka ylittää 20 km/h.
TPMS-järjestelmän toimintahäiriöt
Järjestelmän toimintahäiriö osoitetaan
erityisellä merkkivalolla
, joka vilkkuu
ensin 75 sekuntia ja palaa sitten
kiinteästi. Tämä voi tapahtua
seuraavissa tilanteissa:
Elektronisten laitteiden tai
analogisten radiotaajuuksien
läheisyyden aiheuttama häiriö
TPMS-antureiden vastaaviin.
Peittävien kalvojen käyttö, joka
häiritsee radioaaltosignaaleja.
Lumen tai jään läsnäolo pyörissä tai
lokasuojissa.
Lumiketjujen käyttö.
Käytetään pyöriä/renkaita, joissa ei
ole TPMS-antureita.
Vararenkaassa ei ole rengaspaineen
valvonta-anturia. Siten järjestelmä ei
voi tarkkailla renkaan painetta
Jos vararengas asennetaan sellaisen
renkaan tilalle, jonka rengaspaine
alittaa riittämättömän paineen rajan,
seuraavalla käynnistysjaksolla tapahtuu
merkkiäänen aktivoituminen ja
merkkivalon syttyminen
.
Kun korjataan tai vaihdetaan
alkuperäinen rengas ja se asennetaan
ajoneuvoon vararenkaan tilalle, TPMS
päivittyy automaattisesti ja merkkivalo
sammuu sillä ehdolla, että yhdenkään
neljän asennetun renkaan paine ei
alita riittämättömän paineen rajaa.
Ajoneuvolla on mahdollisesti ajettava
noin 20 minuuttia nopeudella, joka
ylittää 20 km/h, jotta TPMS voi
vastaanottaa kyseisen tiedon.
91
Page 94 of 304

VAROITUS
69)TPMS on optimoitu toimitukseen
kuuluville alkuperäisille pyörille ja renkaille.
TPMS:n paineet ja ilmoitukset on määritelty
ajoneuvoon asennettujen renkaiden
mittojen mukaisesti. Jos käytetään
korvaavia varusteita, jotka eivät ole
vastaavia kooltaan, tyypiltään ja/tai lajiltaan,
järjestelmä saattaa toimia epätoivotulla
tavalla tai anturit saattavat vahingoittua.
Muut kuin alkuperäiset vararenkaat
saattavat vahingoittaa anturia. Älä käytä
renkaiden tiivistysainetta tai
tasapainotuspainoja, jos ajoneuvo on
varustettu TPMS-järjestelmällä, koska
nämä saattavat vahingoittaa antureita.
70)Jos järjestelmä osoittaa paineen
putoamisen yhdessä tietyssä renkaassa,
suositellaan tarkistamaan kaikkien neljän
renkaan paine.
71)TPMS-järjestelmä ei poista kuljettajan
velvollisuutta tarkistaa rengaspaineet joka
kuukausi. Sitä ei ole tarkoitettu huoltoa
tai turvallisuutta korvaavaksi järjestelmäksi.
72)Rengaspaineet on tarkistettava kylmillä
renkailla. Jos paineet tarkistetaan minkä
tahansa syyn vuoksi lämpimillä renkailla, älä
alenna painetta vaikka se ylittäisi sallitun
arvon, vaan toista tarkistus renkaiden
jäähtymisen jälkeen.
73)TPMS-järjestelmä ei kykene
osoittamaan renkaiden paineen yllättäviä
putoamisia (esim. renkaan räjähtäminen).
Kyseisessä tapauksessa pysäytä ajoneuvo
jarruttaen varovasti suorittamatta äkillisiä
ohjausliikkeitä.74)Järjestelmä antaa ainoastaan renkaiden
alhaista painetta osoittavan varoituksen:
se ei kykene täyttämään renkaita.
75)Renkaiden riittämätön paine lisää
polttoaineen kulutusta ja lyhentää
renkaiden käyttöikää. Lisäksi se voi
vaikuttaa ajoneuvon ohjattavuuteen ja siten
turvallisuuteen.
76)Renkaiden paineen tarkistamisen tai
säätämisen jälkeen, muista laittaa aina
venttiilin varren suojahattu. Tämä estää
kosteuden ja lian pääsyn venttiilin varteen
ehkäisten siten niiden aiheuttamia vaurioita
rengaspaineen valvonta-anturissa.
77)Renkaiden korjauspakkaus (Fix&Go),
joka toimitetaan ajoneuvon mukana
(tietyissä versioissa/markkina-alueilla), on
yhteensopiva TPMS-järjestelmän anturien
kanssa; jos sen sijaan käytetään muita kuin
alkuperäisen pakkauksen kanssa vastaavaa
tiivistysainetta, saatetaan vaarantaa
toimivuus. Jos käytetään alkuperäisestä
poikkeavaa korjausainetta, tarkistuta
TPMS-anturien toiminta valtuutetussa
korjaamossa.
DRIVING ADVISOR
(kaistan ylityksen ilmoitus)
(tietyissä versioissa/markkina-alueilla)
78) 79) 80)
Driving Advisor on kaistalta poistumisen
varoitusjärjestelmä, joka tarjoaa
kuljettajalle apuvälineen
tarkkaavaisuuden häiriytyessä.
Videoanturi, joka on asennettu
sisäperuutuspeilin lähelle, havaitsee
ajokaistojen reunat sekä ajoneuvon
sijainnin niihin verrattuna.
VAROITUS Driving Advisor
-järjestelmällä varustetuissa
ajoneuvoissa tuulilasin vaihtotarpeen
yhteydessä suositellaan ottamaan
yhteys Fiat-palveluverkostoon. Mikäli
toimenpide suoritetaan lasien vaihtoon
erikoistuneessa liikkeessä, on joka
tapauksessa otettava yhteys Fiat-
palveluverkostoon kameran kalibroinnin
suorittamiseksi.
TOIMINTA
Järjestelmä aktivoituu aina ajoneuvon
käynnistyksen yhteydessä ja se voidaan
kytkeä päälle ja pois painamalla
kojelaudan painiketta A kuva 102 (katso
seuraava kuvaus).
Tapahtunut päälle kytkentä osoitetaan
painikkeessa olevan merkkivalon
syttymisellä ja näytön erityisviestillä.
92
TURVALLISUUS
Page 95 of 304

Järjestelmä aktiivisena erityispainikkeen
merkkivalo on sammunut. Käyttäjän
suorittaman pois päältä kytkennän
jälkeen, järjestelmän pois päältä
kytkennän vahvistus ilmoitetaan
painikkeessa olevan painikkeen
jatkuvalla palamisella ja näytön
erityisviestillä.
Järjestelmä otetaan käyttöön kaikissa
avainvaiheissa ja se käynnistää
toimintaolosuhteiden tunnistuksen (tila,
joka ilmoitetaan kuljettajalle 2
suuntamerkkivalojen
ja
syttymisellä mittaritaululla).
Kun järjestelmä tunnistaa sopivat
toimintaolosuhteet, se aktivoituu eli se
kykenee avustamaan kuljettajaa
merkkiäänillä ja näkyvillä ilmoituksilla.
Siitä seuraa mittaritaulussa olevien
2 suuntamerkkivalojen
ja
sammuminen, jotta vältetään liialliset
ilmoitukset kaupunkialueilla tai hankalilla
teillä hitailla nopeuksilla.VAROITUS Jos sopivia
toimintaolosuhteita ei ole enää,
järjestelmä pysyy päällä, mutta se ei ole
aktiivinen. Tämä osoitetaan kuljettajalle
sytyttämällä mittaritaulun 2
suuntavilkkua
japalamaan
kiinteästi.
AKTIVOINNIN
TOIMINTAOLOSUHTEET
Järjestelmän käynnistämisen jälkeen,
järjestelmä aktivoituu vain seuraavien
olosuhteiden esiintyessä:
ajo etusuuntaan (ei peruutusvaihde
kytkettynä);
järjestelmä ei havaitse virheitä;
kalibrointi käynnissä;
ajoneuvon nopeus välillä 60 km/h -
ajoneuvon huippunopeus
kaistojen rajalinjat ovat hyvin
näkyvillä molemmilla puolilla ja ne eivät
ole kuluneet;
hyvä näkyvyys;
suora tie tai mutkat, joiden
kaarevuussäde on suuri;
riittävä näkyvyyskenttä
(turvallisuusetäisyys edeltävään
ajoneuvoon);
kaistalta poistumista osoittavat
suuntavilkut ei kytkettynä (esim.
kaistalta poistumissuunta oikealle, oikea
suuntavilkku kytketty);
ajoneuvon suunta jatkuvasti lähellä
rajoittavia kaistoja (ajoneuvon
kulkusuunta on suorassa linjassa
rajoittavien kaistojen kanssa);
ajoneuvo ei saa sijaita jatkuvasti
rajoittavan kaistan rajalinjan päällä.
JÄRJESTELMÄN
AKTIVOINTI JA
DEAKTIVOINTI
Kun järjestelmä on aktiivinen ja
ajoneuvo lähestyy yhtä sivureunaa tai
toista 2 reunasta, kuljettajaa varoitetaan
merkkiäänellä (joka tulee kaistan
ylityksen puolelta, jos on käytettävissä
radionavigointijärjestelmä), yhdessä
vastaavan puolen suuntamerkkivalon
syttymisen kanssa (
tai).
Jos kuljettaja laittaa suuntavilkun päälle,
koska hän haluaa vaihtaa kaistaa tai
tehdä ohituksen, järjestelmä keskeyttää
kuljettajan ilmoituksen.
Jos kuljettaja jatkaa vapaaehtoista
kaistan vaihtoa, järjestelmä keskeyttää
varoitusilmoituksen pysyen
käyttöönotettuna, jos
toimintaolosuhteet eivät täyty, tai
aktiivisena, jos toimintaolosuhteet
täyttyvät (ks. alla olevaa erityistä
kappaletta).
102F1A0322
93
Page 96 of 304

JÄRJESTELMÄN
SAMMUTTAMINEN
Käsikäyttöinen tapa
Järjestelmä voidaan sammuttaa
kojelaudan painiketta A kuva 102
painamalla.
Järjestelmän sammutuksen
suorittaminen vahvistetaan
painikkeeseen syttyvällä merkkivalolla ja
näytölle ilmestyvällä viestillä.
Automaattinen tila
Järjestelmä deaktivoituu
automaattisesti, mikäli Start&Stop-
toiminto on aktiivinen. Järjestelmä
käynnistyy uudelleen ja tarkistaa
uudelleen omat toimintaolosuhteensa
ajoneuvon käynnistämisen ja sen
liikkeelle lähdön jälkeen.
JÄRJESTELMÄN VIKA
Toimintahäiriön kohdalla järjestelmä
ilmoittaa kuljettajalle häiriöstä näytön
viestillä ja merkkiäänellä sekä näytölle
syttyvällä kuvakkeella
(tietyissä
versioissa/markkina-alueilla).
VAROITUKSET
Kaistan ylityksen ilmoitus ei toimi, jos
kuorma on liian suuri tai huonosti
tasapainotettu.Järjestelmän toimintaan voivat vaikuttaa
negatiivisesti joissain tapauksissa
ajettavan tieosuuden / maaperän muoto
(esimerkiksi kuoppainen tie), huonot
näkyvyysolosuhteet (sumu, sade, lumi),
äärimmäiset valaistusolosuhteet
(auringonvalon häikäisy, pimeys) tai
kameran edessä olevan tuulilasin
likaisuus tai vaurioituminen, myös
osittainen.
Kaistan ylityksen ilmoitusjärjestelmä ei
pysty toimimaan ABS-, ESC-, ASR-
ja Traction Plus -turvajärjestelmien
toimintahäiriön jälkeen.
Järjestelmän toimintaan voivat vaikuttaa
negatiivisesti huonot
näkyvyysolosuhteet (esim. sumu, sade,
lumi), äärimmäiset valaistusolosuhteet
(esim. auringonvalon häikäisy, pimeys)
tai kameran edessä olevan tuulilasin
likaisuus tai vaurioituminen, myös
osittainen.
Kameran edessä olevan tuulilasin
aluetta ei saa koskaan peittää osittain
tai kokonaan esineillä (esim. tarrat,
suojakalvot, jne...).
VAROITUS
78)Mikäli kuorman vaihtelu aikaansaa
kameran voimakkaan kallistusliikkeen,
järjestelmä saattaa olla toimimatta
hetkellisesti, jolloin itse kamera voi suorittaa
kalibroinnin.79)Kaistan ylityksen varoitus ei ole
automaattinen ajojärjestelmä eikä se korvaa
kuljettajaa ajoneuvon ohjauksessa.
Kuljettaja on henkilökohtaisesti vastuussa
siitä, että hänen huomiotasonsa on sopiva
liikenteeseen ja ajokeliin ja että hän
tarkastaa auton ajolinjan kunnolla.
80)Huonosti näkyvien, päällekkäisten tai
puuttuvien ajokaistan rajalinjojen
tapauksessa järjestelmä ei voi avustaa
kuljettajaa: kyseisessä tapauksessa Driving
Advisor ei ole aktiivinen.
94
TURVALLISUUS
Page 97 of 304

YHTEENVETOTAULUKKO DRIVING ADVISOR -JÄRJESTELMÄN ILMOITUKSISTA
Painikkeen
merkkivalon tilaNäytön viesti Näytön tunnuksen tila Merkkiäänet Merkitys
Sammutettu – – –järjestelmä kytketty päälle
(automaattisesti tai
kaikissa avainvaiheissa)
SammutettuDriving Advisor kytketty
päällemerkkivalot
ja
palavat kiinteinä-järjestelmä kytketty päälle,
mutta toimintaolosuhteet
eivät toteudu
SammutettuDriving Advisor kytketty
päälle--järjestelmä on kytketty
päälle ja
toimintaolosuhteet
täyttyvät: järjestelmä voi
toimittaa audiovisuaaliset
varoitusmerkit
Sammutettu -vilkkuva merkkivalo
kylläjärjestelmä on aktiivinen ja
tunnistaa
toimintaolosuhteet:
varoittaa vasemman linjan
etääntymisestä
Sammutettu -vilkkuva merkkivalo
kylläjärjestelmä on aktiivinen ja
tunnistaa
toimintaolosuhteet:
varoittaa oikean linjan
etääntymisestä
PalavaDriving Advisor pois
päältä kytketty-eijärjestelmä on kytketty
pois päältä manuaalisesti
PalavaDriving Advisor ei
käytettävissä - katso
käyttöopastavian merkkivalo
kylläjärjestelmä häiriötilassa:
ota yhteyttä Fiat-
palveluverkostoon
PalavaDriving Advisor ei
käytettävissä - puhdista
etukameravian merkkivalo
kylläjärjestelmä häiriötilassa:
puhdista tuulilasi
95
Page 98 of 304

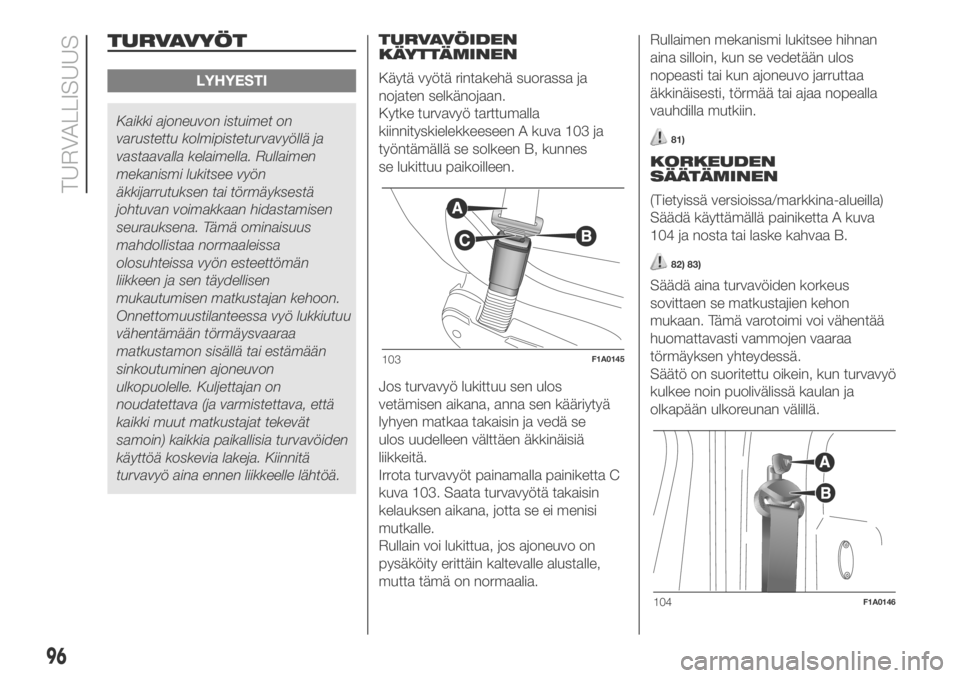

TURVAVYÖT
LYHYESTI
Kaikki ajoneuvon istuimet on
varustettu kolmipisteturvavyöllä ja
vastaavalla kelaimella. Rullaimen
mekanismi lukitsee vyön
äkkijarrutuksen tai törmäyksestä
johtuvan voimakkaan hidastamisen
seurauksena. Tämä ominaisuus
mahdollistaa normaaleissa
olosuhteissa vyön esteettömän
liikkeen ja sen täydellisen
mukautumisen matkustajan kehoon.
Onnettomuustilanteessa vyö lukkiutuu
vähentämään törmäysvaaraa
matkustamon sisällä tai estämään
sinkoutuminen ajoneuvon
ulkopuolelle. Kuljettajan on
noudatettava (ja varmistettava, että
kaikki muut matkustajat tekevät
samoin) kaikkia paikallisia turvavöiden
käyttöä koskevia lakeja. Kiinnitä
turvavyö aina ennen liikkeelle lähtöä.TURVAVÖIDEN
KÄYTTÄMINEN
Käytä vyötä rintakehä suorassa ja
nojaten selkänojaan.
Kytke turvavyö tarttumalla
kiinnityskielekkeeseen A kuva 103 ja
työntämällä se solkeen B, kunnes
se lukittuu paikoilleen.
Jos turvavyö lukittuu sen ulos
vetämisen aikana, anna sen kääriytyä
lyhyen matkaa takaisin ja vedä se
ulos uudelleen välttäen äkkinäisiä
liikkeitä.
Irrota turvavyöt painamalla painiketta C
kuva 103. Saata turvavyötä takaisin
kelauksen aikana, jotta se ei menisi
mutkalle.
Rullain voi lukittua, jos ajoneuvo on
pysäköity erittäin kaltevalle alustalle,
mutta tämä on normaalia.Rullaimen mekanismi lukitsee hihnan
aina silloin, kun se vedetään ulos
nopeasti tai kun ajoneuvo jarruttaa
äkkinäisesti, törmää tai ajaa nopealla
vauhdilla mutkiin.
81)
KORKEUDEN
SÄÄTÄMINEN
(Tietyissä versioissa/markkina-alueilla)
Säädä käyttämällä painiketta A kuva
104 ja nosta tai laske kahvaa B.
82) 83)
Säädä aina turvavöiden korkeus
sovittaen se matkustajien kehon
mukaan. Tämä varotoimi voi vähentää
huomattavasti vammojen vaaraa
törmäyksen yhteydessä.
Säätö on suoritettu oikein, kun turvavyö
kulkee noin puolivälissä kaulan ja
olkapään ulkoreunan välillä.
103F1A0145
104F1A0146
96
TURVALLISUUS
Page 99 of 304

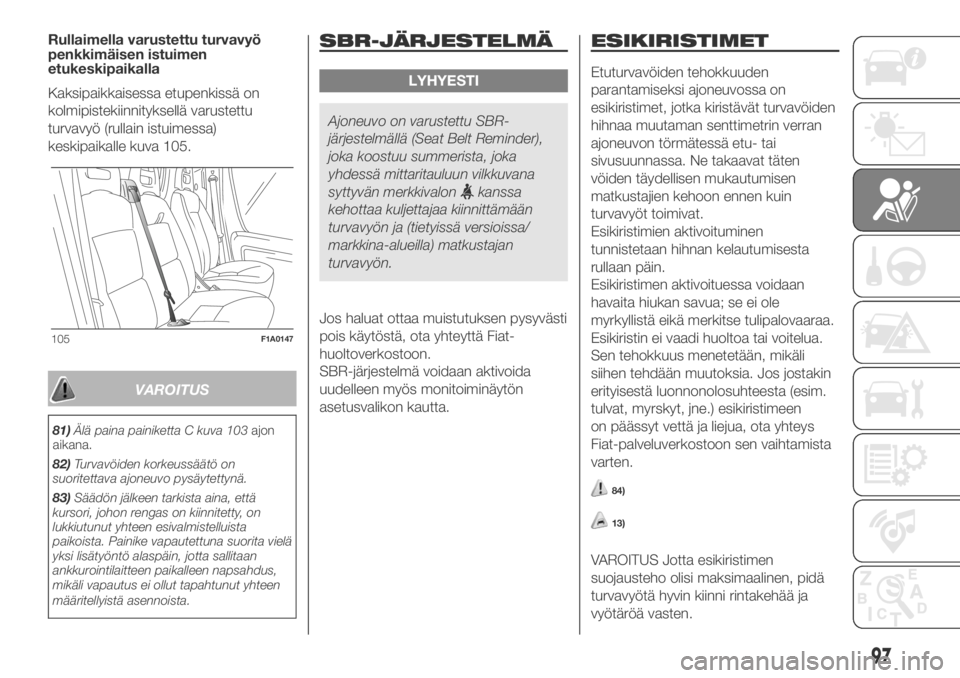

Rullaimella varustettu turvavyö
penkkimäisen istuimen
etukeskipaikalla
Kaksipaikkaisessa etupenkissä on
kolmipistekiinnityksellä varustettu
turvavyö (rullain istuimessa)
keskipaikalle kuva 105.
VAROITUS
81)Älä paina painiketta C kuva 103ajon
aikana.
82)Turvavöiden korkeussäätö on
suoritettava ajoneuvo pysäytettynä.
83)Säädön jälkeen tarkista aina, että
kursori, johon rengas on kiinnitetty, on
lukkiutunut yhteen esivalmistelluista
paikoista. Painike vapautettuna suorita vielä
yksi lisätyöntö alaspäin, jotta sallitaan
ankkurointilaitteen paikalleen napsahdus,
mikäli vapautus ei ollut tapahtunut yhteen
määritellyistä asennoista.
SBR-JÄRJESTELMÄ
LYHYESTI
Ajoneuvo on varustettu SBR-
järjestelmällä (Seat Belt Reminder),
joka koostuu summerista, joka
yhdessä mittaritauluun vilkkuvana
syttyvän merkkivalon
kanssa
kehottaa kuljettajaa kiinnittämään
turvavyön ja (tietyissä versioissa/
markkina-alueilla) matkustajan
turvavyön.
Jos haluat ottaa muistutuksen pysyvästi
pois käytöstä, ota yhteyttä Fiat-
huoltoverkostoon.
SBR-järjestelmä voidaan aktivoida
uudelleen myös monitoiminäytön
asetusvalikon kautta.
ESIKIRISTIMET
Etuturvavöiden tehokkuuden
parantamiseksi ajoneuvossa on
esikiristimet, jotka kiristävät turvavöiden
hihnaa muutaman senttimetrin verran
ajoneuvon törmätessä etu- tai
sivusuunnassa. Ne takaavat täten
vöiden täydellisen mukautumisen
matkustajien kehoon ennen kuin
turvavyöt toimivat.
Esikiristimien aktivoituminen
tunnistetaan hihnan kelautumisesta
rullaan päin.
Esikiristimen aktivoituessa voidaan
havaita hiukan savua; se ei ole
myrkyllistä eikä merkitse tulipalovaaraa.
Esikiristin ei vaadi huoltoa tai voitelua.
Sen tehokkuus menetetään, mikäli
siihen tehdään muutoksia. Jos jostakin
erityisestä luonnonolosuhteesta (esim.
tulvat, myrskyt, jne.) esikiristimeen
on päässyt vettä ja liejua, ota yhteys
Fiat-palveluverkostoon sen vaihtamista
varten.
84)
13)
VAROITUS Jotta esikiristimen
suojausteho olisi maksimaalinen, pidä
turvavyötä hyvin kiinni rintakehää ja
vyötäröä vasten.
105F1A0147
97
Page 100 of 304

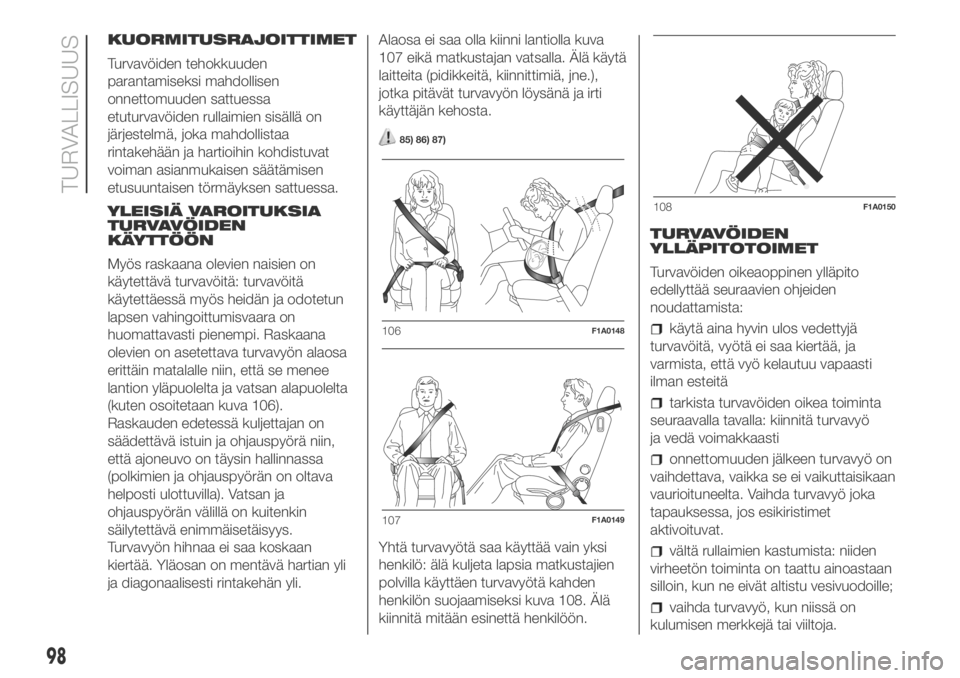

KUORMITUSRAJOITTIMET
Turvavöiden tehokkuuden
parantamiseksi mahdollisen
onnettomuuden sattuessa
etuturvavöiden rullaimien sisällä on
järjestelmä, joka mahdollistaa
rintakehään ja hartioihin kohdistuvat
voiman asianmukaisen säätämisen
etusuuntaisen törmäyksen sattuessa.
YLEISIÄ VAROITUKSIA
TURVAVÖIDEN
KÄYTTÖÖN
Myös raskaana olevien naisien on
käytettävä turvavöitä: turvavöitä
käytettäessä myös heidän ja odotetun
lapsen vahingoittumisvaara on
huomattavasti pienempi. Raskaana
olevien on asetettava turvavyön alaosa
erittäin matalalle niin, että se menee
lantion yläpuolelta ja vatsan alapuolelta
(kuten osoitetaan kuva 106).
Raskauden edetessä kuljettajan on
säädettävä istuin ja ohjauspyörä niin,
että ajoneuvo on täysin hallinnassa
(polkimien ja ohjauspyörän on oltava
helposti ulottuvilla). Vatsan ja
ohjauspyörän välillä on kuitenkin
säilytettävä enimmäisetäisyys.
Turvavyön hihnaa ei saa koskaan
kiertää. Yläosan on mentävä hartian yli
ja diagonaalisesti rintakehän yli.Alaosa ei saa olla kiinni lantiolla kuva
107 eikä matkustajan vatsalla. Älä käytä
laitteita (pidikkeitä, kiinnittimiä, jne.),
jotka pitävät turvavyön löysänä ja irti
käyttäjän kehosta.
85) 86) 87)
Yhtä turvavyötä saa käyttää vain yksi
henkilö: älä kuljeta lapsia matkustajien
polvilla käyttäen turvavyötä kahden
henkilön suojaamiseksi kuva 108. Älä
kiinnitä mitään esinettä henkilöön.TURVAVÖIDEN
YLLÄPITOTOIMET
Turvavöiden oikeaoppinen ylläpito
edellyttää seuraavien ohjeiden
noudattamista:
käytä aina hyvin ulos vedettyjä
turvavöitä, vyötä ei saa kiertää, ja
varmista, että vyö kelautuu vapaasti
ilman esteitä
tarkista turvavöiden oikea toiminta
seuraavalla tavalla: kiinnitä turvavyö
ja vedä voimakkaasti
onnettomuuden jälkeen turvavyö on
vaihdettava, vaikka se ei vaikuttaisikaan
vaurioituneelta. Vaihda turvavyö joka
tapauksessa, jos esikiristimet
aktivoituvat.
vältä rullaimien kastumista: niiden
virheetön toiminta on taattu ainoastaan
silloin, kun ne eivät altistu vesivuodoille;
vaihda turvavyö, kun niissä on
kulumisen merkkejä tai viiltoja.
106F1A0148
107F1A0149
108F1A0150
98
TURVALLISUUS
