FIAT FIORINO 2009 Kezelési és karbantartási útmutató (in Hungarian)

30
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

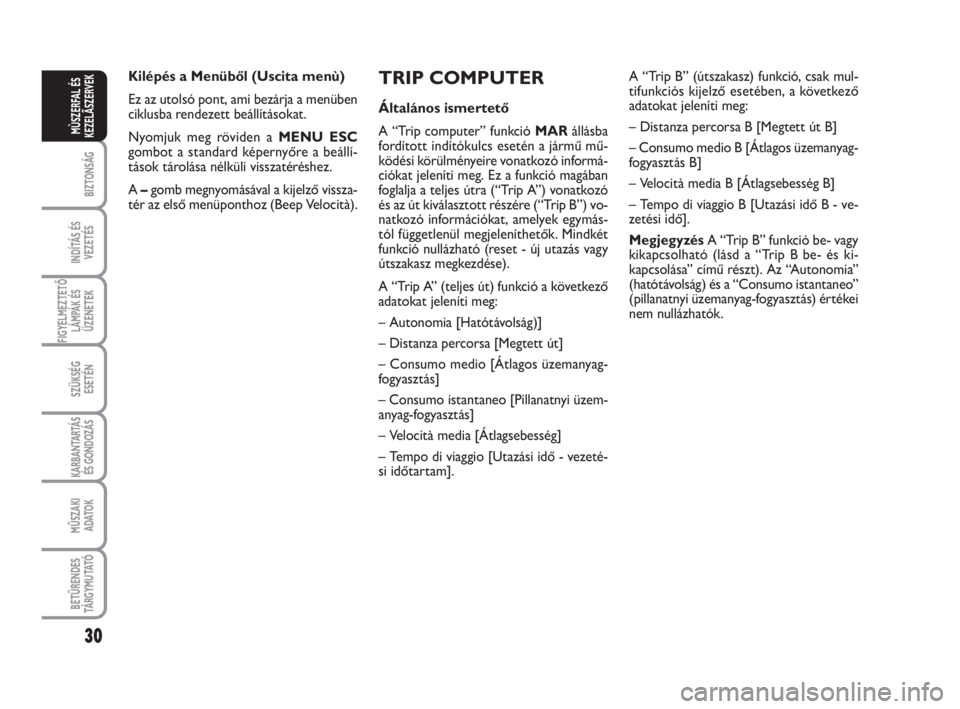

TRIP COMPUTER
Általános ismertető
A “Trip computer” funkció MARállásba
fordított indítókulcs esetén a jármű mű-
ködési körülményeire vonatkozó informá-
ciókat jeleníti meg. Ez a funkció magában
foglalja a teljes útra (“Trip A”) vonatkozó
és az út kiválasztott részére (“Trip B”) vo-
natkozó információkat, amelyek egymás-
tól függetlenül megjeleníthetők. Mindkét
funkció nullázható (reset - új utazás vagy
útszakasz megkezdése).
A “Trip A” (teljes út) funkció a következő
adatokat jeleníti meg:
– Autonomia [Hatótávolság)]
– Distanza percorsa [Megtett út]
– Consumo medio [Átlagos üzemanyag-
fogyasztás]
– Consumo istantaneo [Pillanatnyi üzem-
anyag-fogyasztás]
– Velocità media [Átlagsebesség]
– Tempo di viaggio [Utazási idő - vezeté-
si időtartam]. Kilépés a Menüből (Uscita menù)
Ez az utolsó pont, ami bezárja a menüben
ciklusba rendezett beállításokat.
Nyomjuk meg röviden a MENU ESC
gombot a standard képernyőre a beállí-
tások tárolása nélküli visszatéréshez.
A –gomb megnyomásával a kijelző vissza-
tér az első menüponthoz (Beep Velocità).A “Trip B” (útszakasz) funkció, csak mul-
tifunkciós kijelző esetében, a következő
adatokat jeleníti meg:
– Distanza percorsa B [Megtett út B]
– Consumo medio B [Átlagos üzemanyag-
fogyasztás B]
– Velocità media B [Átlagsebesség B]
– Tempo di viaggio B [Utazási idő B - ve-
zetési idő].
MegjegyzésA “Trip B” funkció be- vagy
kikapcsolható (lásd a “Trip B be- és ki-
kapcsolása” című részt). Az “Autonomia”
(hatótávolság) és a “Consumo istantaneo”
(pillanatnyi üzemanyag-fogyasztás) értékei
nem nullázhatók.

31
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

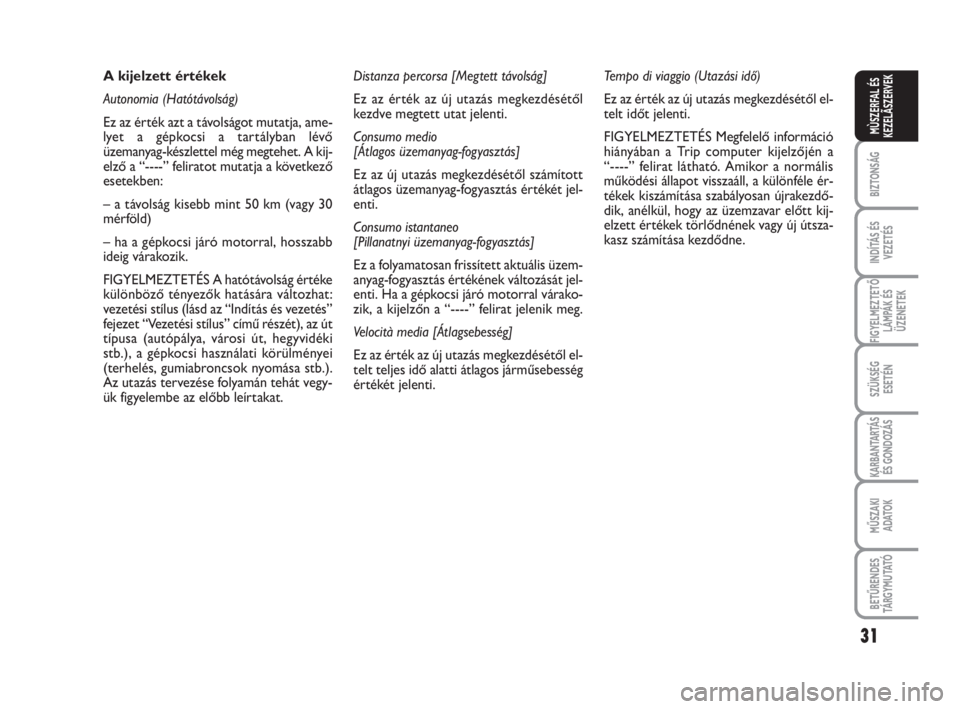

A kijelzett értékek
Autonomia (Hatótávolság)
Ez az érték azt a távolságot mutatja, ame-
lyet a gépkocsi a tartályban lévő
üzemanyag-készlettel még megtehet. A kij-
elző a “----” feliratot mutatja a következő
esetekben:
– a távolság kisebb mint 50 km (vagy 30
mérföld)
– ha a gépkocsi járó motorral, hosszabb
ideig várakozik.
FIGYELMEZTETÉS A hatótávolság értéke
különböző tényezők hatására változhat:
vezetési stílus (lásd az “Indítás és vezetés”
fejezet “Vezetési stílus” című részét), az út
típusa (autópálya, városi út, hegyvidéki
stb.), a gépkocsi használati körülményei
(terhelés, gumiabroncsok nyomása stb.).
Az utazás tervezése folyamán tehát vegy-
ük figyelembe az előbb leírtakat.Distanza percorsa [Megtett távolság]
Ez az érték az új utazás megkezdésétől
kezdve megtett utat jelenti.
Consumo medio
[Átlagos üzemanyag-fogyasztás]
Ez az új utazás megkezdésétől számított
átlagos üzemanyag-fogyasztás értékét jel-
enti.
Consumo istantaneo
[Pillanatnyi üzemanyag-fogyasztás]
Ez a folyamatosan frissített aktuális üzem-
anyag-fogyasztás értékének változását jel-
enti. Ha a gépkocsi járó motorral várako-
zik, a kijelzőn a “----” felirat jelenik meg.
Velocità media [Átlagsebesség]
Ez az érték az új utazás megkezdésétől el-
telt teljes idő alatti átlagos járműsebesség
értékét jelenti.Tempo di viaggio (Utazási idő)
Ez az érték az új utazás megkezdésétől el-
telt időt jelenti.
FIGYELMEZTETÉS Megfelelő információ
hiányában a Trip computer kijelzőjén a
“----” felirat látható. Amikor a normális
működési állapot visszaáll, a különféle ér-
tékek kiszámítása szabályosan újrakezdő-
dik, anélkül, hogy az üzemzavar előtt kij-
elzett értékek törlődnének vagy új útsza-
kasz számítása kezdődne.

32
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

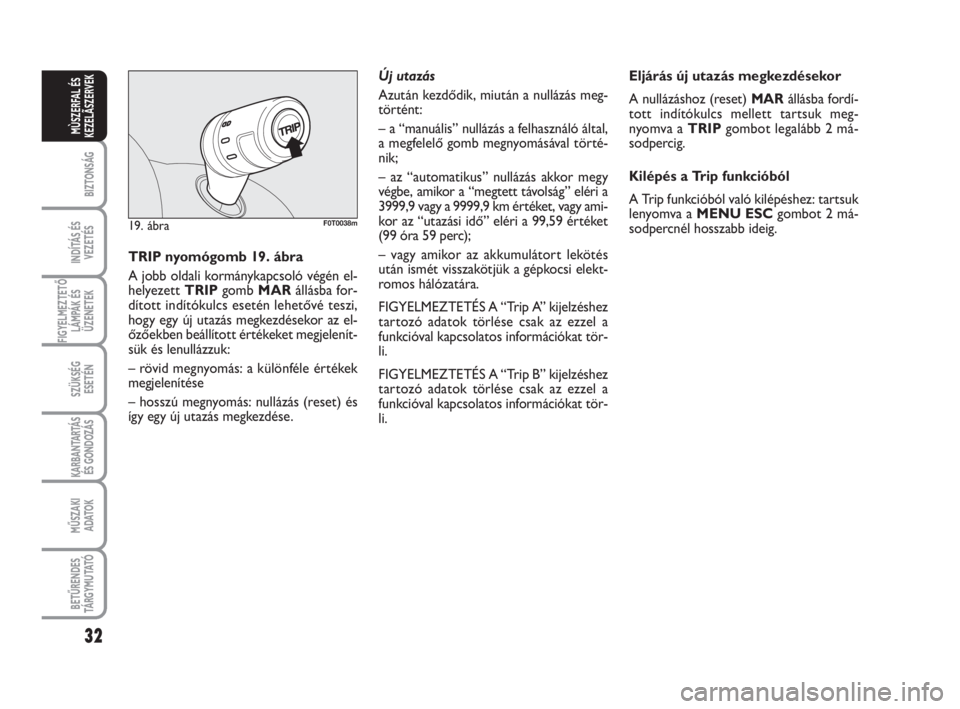

TRIP nyomógomb 19. ábra
A jobb oldali kormánykapcsoló végén el-
helyezett TRIPgomb MARállásba for-
dított indítókulcs esetén lehetővé teszi,
hogy egy új utazás megkezdésekor az el-
őzőekben beállított értékeket megjelenít-
sük és lenullázzuk:
– rövid megnyomás: a különféle értékek
megjelenítése
– hosszú megnyomás: nullázás (reset) és
így egy új utazás megkezdése.
19. ábraF0T0038m
Új utazás
Azután kezdődik, miután a nullázás meg-
történt:
– a “manuális” nullázás a felhasználó által,
a megfelelő gomb megnyomásával törté-
nik;
– az “automatikus” nullázás akkor megy
végbe, amikor a “megtett távolság” eléri a
3999,9 vagy a 9999,9 km értéket, vagy ami-
kor az “utazási idő” eléri a 99,59 értéket
(99 óra 59 perc);
– vagy amikor az akkumulátort lekötés
után ismét visszakötjük a gépkocsi elekt-
romos hálózatára.
FIGYELMEZTETÉS A “Trip A” kijelzéshez
tartozó adatok törlése csak az ezzel a
funkcióval kapcsolatos információkat tör-
li.
FIGYELMEZTETÉS A “Trip B” kijelzéshez
tartozó adatok törlése csak az ezzel a
funkcióval kapcsolatos információkat tör-
li.Eljárás új utazás megkezdésekor
A nullázáshoz (reset) MARállásba fordí-
tott indítókulcs mellett tartsuk meg-
nyomva a TRIPgombot legalább 2 má-
sodpercig.
Kilépés a Trip funkcióból
A Trip funkcióból való kilépéshez: tartsuk
lenyomva a MENU ESCgombot 2 má-
sodpercnél hosszabb ideig.

33
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
20. ábraF0T0153m

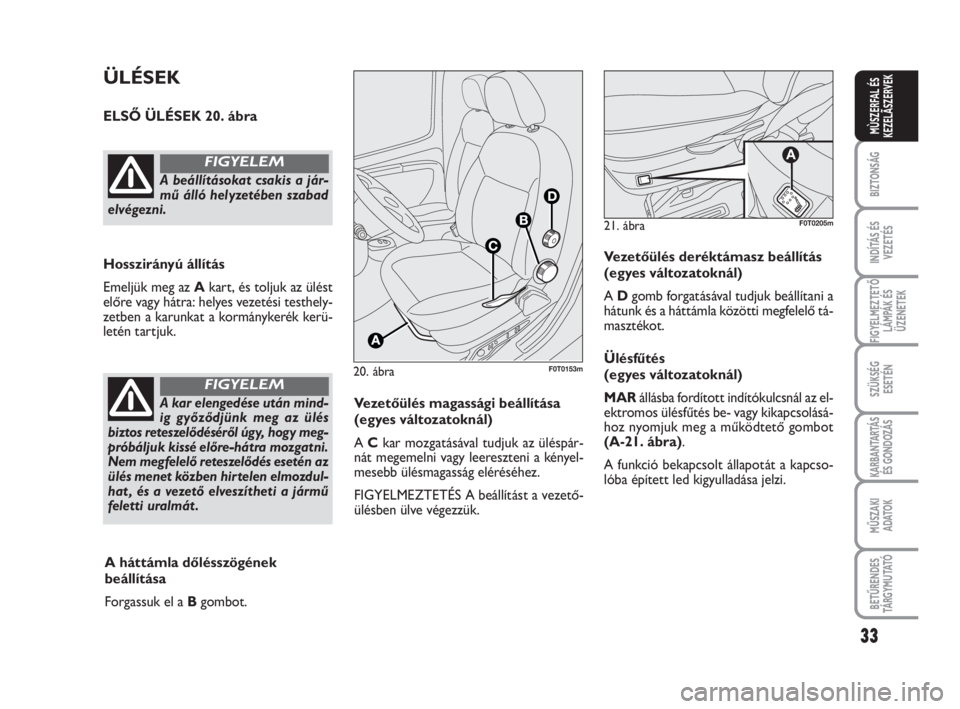

ÜLÉSEK
ELSŐ ÜLÉSEK 20. ábra
Hosszirányú állítás
Emeljük meg az Akart, és toljuk az ülést
előre vagy hátra: helyes vezetési testhely-
zetben a karunkat a kormánykerék kerü-
letén tartjuk.
A beállításokat csakis a jár-
mű álló helyzetében szabad
elvégezni.
FIGYELEM
A kar elengedése után mind-
ig győződjünk meg az ülés
biztos reteszelődéséről úgy, hogy meg-
próbáljuk kissé előre-hátra mozgatni.
Nem megfelelő reteszelődés esetén az
ülés menet közben hirtelen elmozdul-
hat , és a vezető elveszítheti a jármű
feletti uralmát .
FIGYELEM
Vezetőülés magassági beállítása
(egyes változatoknál)
A Ckar mozgatásával tudjuk az üléspár-
nát megemelni vagy leereszteni a kényel-
mesebb ülésmagasság eléréséhez.
FIGYELMEZTETÉS A beállítást a vezető-
ülésben ülve végezzük.
A háttámla dőlésszögének
beállítása
Forgassuk el a Bgombot.Vezetőülés deréktámasz beállítás
(egyes változatoknál)
A Dgomb forgatásával tudjuk beállítani a
hátunk és a háttámla közötti megfelelő tá-
masztékot.
Ülésfűtés
(egyes változatoknál)
MARállásba fordított indítókulcsnál az el-
ektromos ülésfűtés be- vagy kikapcsolásá-
hoz nyomjuk meg a működtető gombot
(A-21. ábra).
A funkció bekapcsolt állapotát a kapcso-
lóba épített led kigyulladása jelzi.
21. ábra
A
F0T0205m

34
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

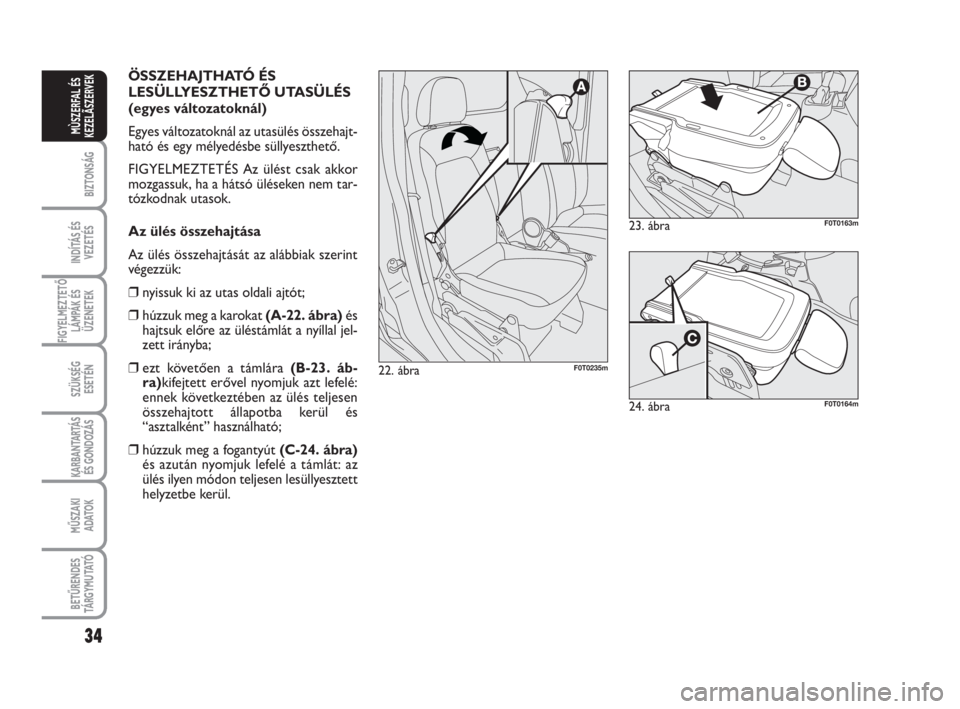

ÖSSZEHAJTHATÓ ÉS
LESÜLLYESZTHETŐ UTASÜLÉS
(egyes változatoknál)
Egyes változatoknál az utasülés összehajt-
ható és egy mélyedésbe süllyeszthető.
FIGYELMEZTETÉS Az ülést csak akkor
mozgassuk, ha a hátsó üléseken nem tar-
tózkodnak utasok.
Az ülés összehajtása
Az ülés összehajtását az alábbiak szerint
végezzük:
❒nyissuk ki az utas oldali ajtót;
❒húzzuk meg a karokat (A-22. ábra)és
hajtsuk előre az üléstámlát a nyíllal jel-
zett irányba;
❒ezt követően a támlára (B-23. áb-
ra)kifejtett erővel nyomjuk azt lefelé:
ennek következtében az ülés teljesen
összehajtott állapotba kerül és
“asztalként” használható;
❒húzzuk meg a fogantyút (C-24. ábra)
és azután nyomjuk lefelé a támlát: az
ülés ilyen módon teljesen lesüllyesztett
helyzetbe kerül.
23. ábraF0T0163m
24. ábraF0T0164m
22. ábraF0T0235m

35
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
24. ábraF0T0165m

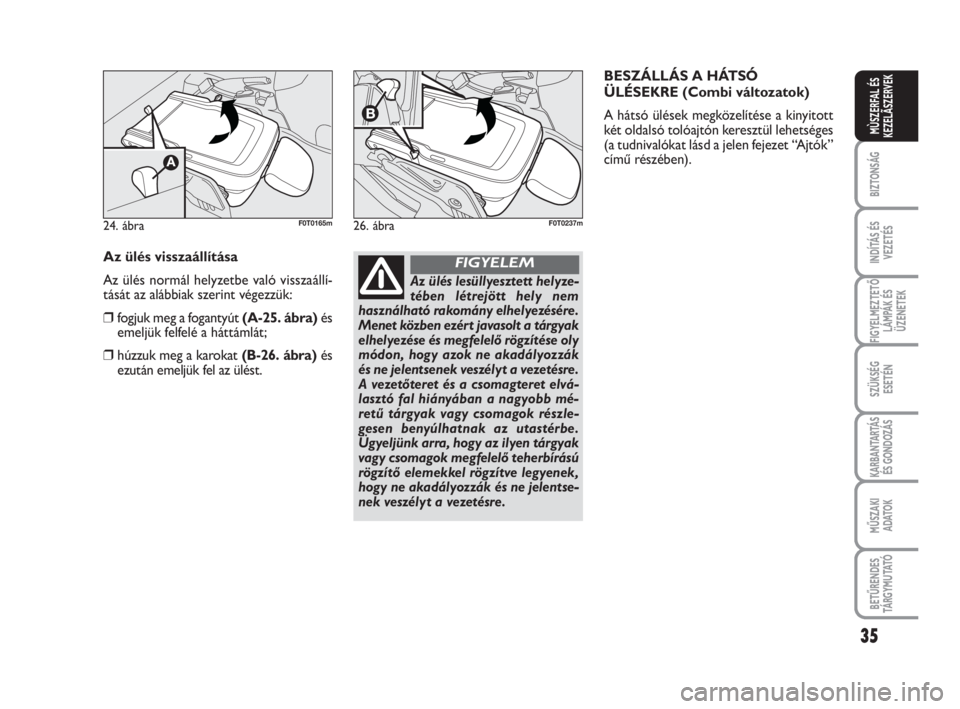

Az ülés visszaállítása
Az ülés normál helyzetbe való visszaállí-
tását az alábbiak szerint végezzük:
❒fogjuk meg a fogantyút (A-25. ábra)és
emeljük felfelé a háttámlát;
❒húzzuk meg a karokat (B-26. ábra)és
ezután emeljük fel az ülést.
Az ülés lesüllyesztett helyze-
tében létrejött hely nem
használható rakomány elhelyezésére.
Menet közben ezért javasolt a tárgyak
elhelyezése és megfelelő rögzítése oly
módon, hogy azok ne akadályozzák
és ne jelentsenek veszélyt a vezetésre.
A vezetőteret és a csomagteret elvá-
lasztó fal hiányában a nagyobb mé-
retű tárgyak vagy csomagok részle-
gesen benyúlhatnak az utastérbe.
Ügyeljünk arra, hogy az ilyen tárgyak
vagy csomagok megfelelő teherbírású
rögzítő elemekkel rögzítve legyenek,
hogy ne akadályozzák és ne jelentse-
nek veszélyt a vezetésre.
FIGYELEM
BESZÁLLÁS A HÁTSÓ
ÜLÉSEKRE (Combi változatok)
A hátsó ülések megközelítése a kinyitott
két oldalsó tolóajtón keresztül lehetséges
(a tudnivalókat lásd a jelen fejezet “Ajtók”
című részében).
26. ábraF0T0237m

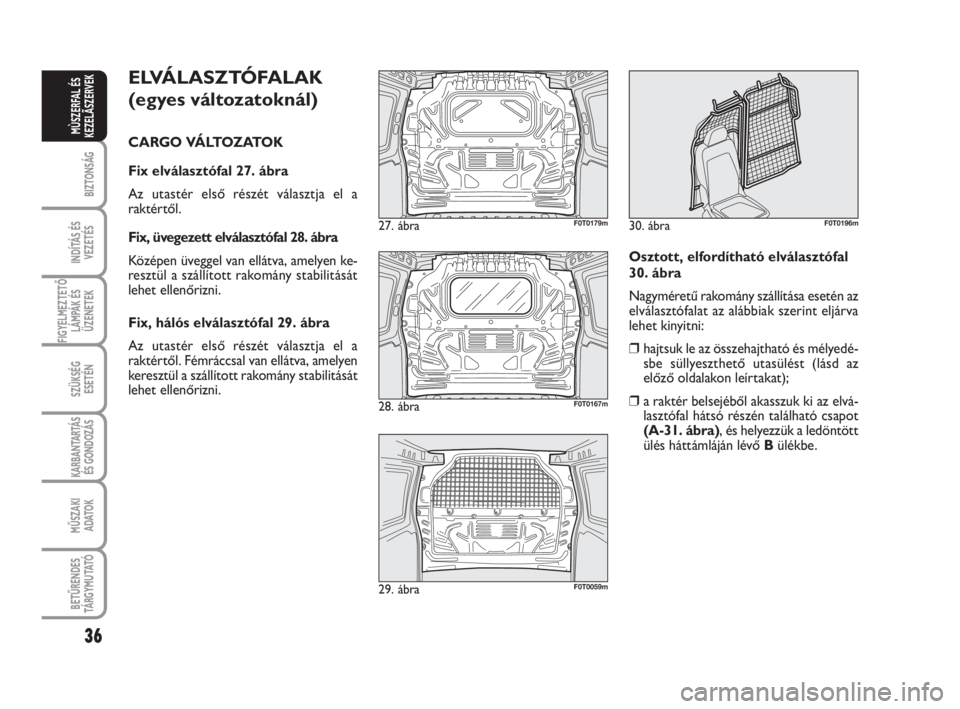

ELVÁLASZTÓFALAK
(egyes változatoknál)
CARGO VÁLTOZATOK
Fix elválasztófal 27. ábra
Az utastér első részét választja el a
raktértől.
Fix, üvegezett elválasztófal 28. ábra
Középen üveggel van ellátva, amelyen ke-
resztül a szállított rakomány stabilitását
lehet ellenőrizni.
Fix, hálós elválasztófal 29. ábra
Az utastér első részét választja el a
raktértől. Fémráccsal van ellátva, amelyen
keresztül a szállított rakomány stabilitását
lehet ellenőrizni.
27. ábraF0T0179m
Osztott, elfordítható elválasztófal
30. ábra
Nagyméretű rakomány szállítása esetén az
elválasztófalat az alábbiak szerint eljárva
lehet kinyitni:
❒hajtsuk le az összehajtható és mélyedé-
sbe süllyeszthető utasülést (lásd az
előző oldalakon leírtakat);
❒a raktér belsejéből akasszuk ki az elvá-
lasztófal hátsó részén található csapot
(A-31. ábra), és helyezzük a ledöntött
ülés háttámláján lévő B ülékbe.
36
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
28. ábraF0T0167m
30. ábraF0T0196m
29. ábraF0T0059m

37
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK
32. ábraF0T0177m

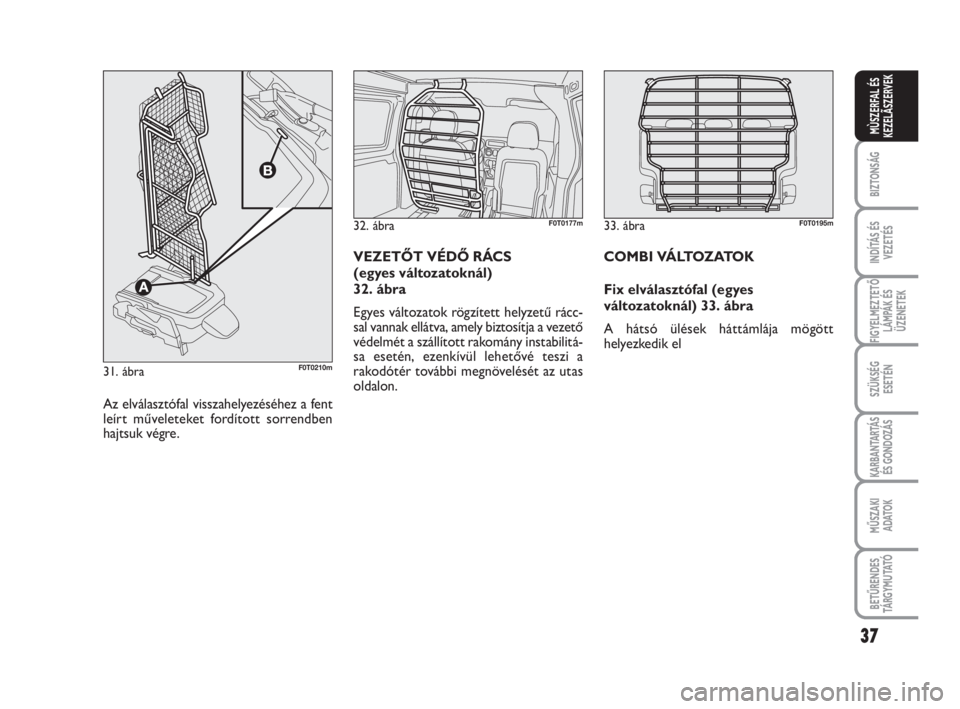

Az elválasztófal visszahelyezéséhez a fent
leírt műveleteket fordított sorrendben
hajtsuk végre.VEZETŐT VÉDŐ RÁCS
(egyes változatoknál)
32. ábra
Egyes változatok rögzített helyzetű rácc-
sal vannak ellátva, amely biztosítja a vezető
védelmét a szállított rakomány instabilitá-
sa esetén, ezenkívül lehetővé teszi a
rakodótér további megnövelését az utas
oldalon.
31. ábraF0T0210m
33. ábraF0T0195m
COMBI VÁLTOZATOK
Fix elválasztófal (egyes
változatoknál) 33. ábra
A hátsó ülések háttámlája mögött
helyezkedik el

38
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

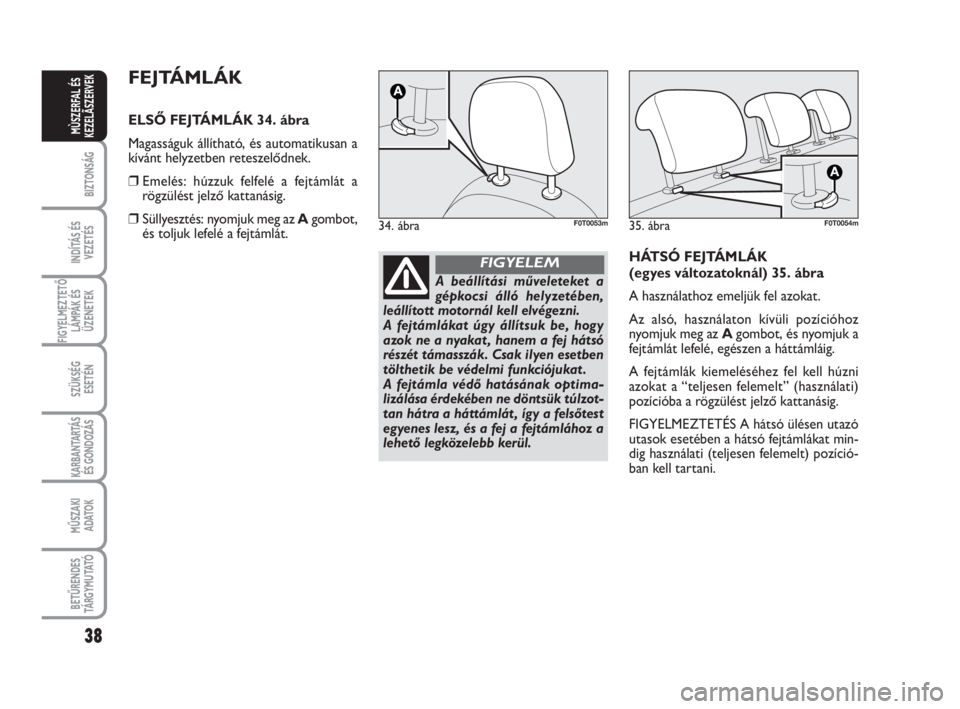

FEJTÁMLÁK
ELSŐ FEJTÁMLÁK 34. ábra
Magasságuk állítható, és automatikusan a
kívánt helyzetben reteszelődnek.
❒Emelés: húzzuk felfelé a fejtámlát a
rögzülést jelző kattanásig.
❒Süllyesztés: nyomjuk meg az Agombot,
és toljuk lefelé a fejtámlát.
34. ábraF0T0053m
A beállítási műveleteket a
gépkocsi álló helyzetében,
leállított motornál kell elvégezni.
A fejtámlákat úgy állítsuk be, hogy
azok ne a nyakat , hanem a fej hátsó
részét támasszák. Csak ilyen esetben
tölthetik be védelmi funkciójukat .
A fejtámla védő hatásának optima-
lizálása érdekében ne döntsük túlzot-
tan hátra a háttámlát , így a felsőtest
egyenes lesz, és a fej a fejtámlához a
lehető legközelebb kerül.
FIGYELEMHÁTSÓ FEJTÁMLÁK
(egyes változatoknál) 35. ábra
A használathoz emeljük fel azokat.
Az alsó, használaton kívüli pozícióhoz
nyomjuk meg az Agombot, és nyomjuk a
fejtámlát lefelé, egészen a háttámláig.
A fejtámlák kiemeléséhez fel kell húzni
azokat a “teljesen felemelt” (használati)
pozícióba a rögzülést jelző kattanásig.
FIGYELMEZTETÉS A hátsó ülésen utazó
utasok esetében a hátsó fejtámlákat min-
dig használati (teljesen felemelt) pozíció-
ban kell tartani.
35. ábraF0T0054m

39
BIZTONSÁG
INDÍTÁS ÉS
VEZETÉS
FIGYELMEZTETŐ
LÁMPÁK ÉS
ÜZENETEK
SZÜKSÉG
ESETÉN
KARBANTARTÁS
ÉS GONDOZÁS
MŰSZAKI
ADATOK
BETŰRENDES
TÁ R G Y M U TAT Ó
MÙSZERFAL ÉS
KEZELÃSZERVEK

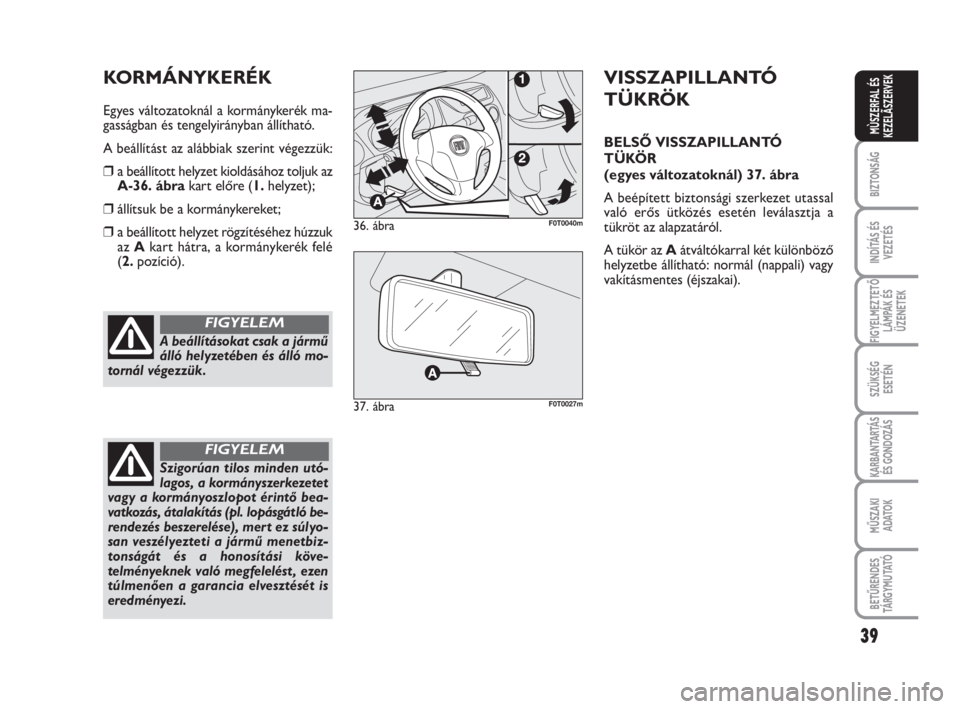

A beállításokat csak a jármű
álló helyzetében és álló mo-
tornál végezzük.
FIGYELEM
Szigorúan tilos minden utó-
lagos, a kormányszerkezetet
vagy a kormányoszlopot érintő bea-
vatkozás, átalakítás (pl. lopásgátló be-
rendezés beszerelése), mer t ez súlyo-
san veszélyezteti a jármű menetbiz-
tonságát és a honosítási köve-
telményeknek való megfelelést , ezen
túlmenően a garancia elvesztését is
eredményezi.
FIGYELEM
36. ábraF0T0040m
KORMÁNYKERÉK
Egyes változatoknál a kormánykerék ma-
gasságban és tengelyirányban állítható.
A beállítást az alábbiak szerint végezzük:
❒a beállított helyzet kioldásához toljuk az
A-36. ábrakart előre (1.helyzet);
❒állítsuk be a kormánykereket;
❒a beállított helyzet rögzítéséhez húzzuk
az Akart hátra, a kormánykerék felé
(2.pozíció).
VISSZAPILLANTÓ
TÜKRÖK
BELSŐ VISSZAPILLANTÓ
TÜKÖR
(egyes változatoknál) 37. ábra
A beépített biztonsági szerkezet utassal
való erős ütközés esetén leválasztja a
tükröt az alapzatáról.
A tükör az Aátváltókarral két különböző
helyzetbe állítható: normál (nappali) vagy
vakításmentes (éjszakai).
37. ábraF0T0027m
