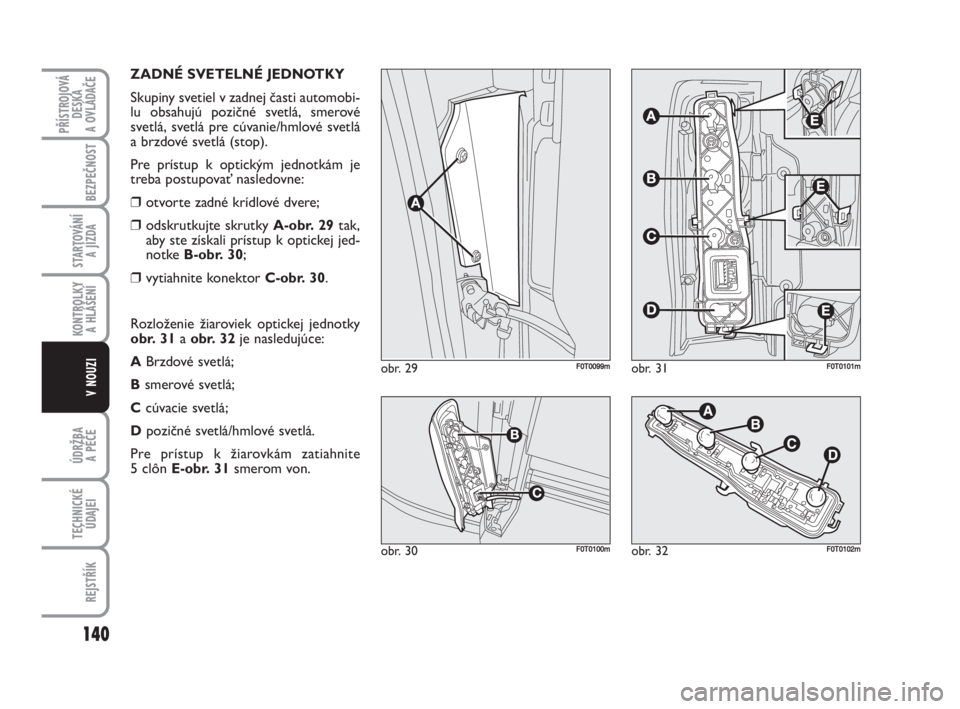

ZADNÉ SVETELNÉ JEDNOTKY
Skupiny svetiel v zadnej časti automobi-
lu obsahujú pozičné svetlá, smerové
svetlá, svetlá pre cúvanie/hmlové svetlá
a brzdové svetlá (stop).
Pre prístup k optickým jednotkám je
treba postupovať nasledovne:
❒otvorte zadné krídlové dvere;
❒odskrutkujte skrutky
A-obr. 29tak,
aby ste získali prístup k optickej jed-
notke
B-obr. 30;
❒vytiahnite konektor
C-obr. 30.
Rozloženie žiaroviek optickej jednotky
obr. 31a obr. 32je nasledujúce:
ABrzdové svetlá;
Bsmerové svetlá;
Ccúvacie svetlá;
Dpozičné svetlá/hmlové svetlá.
Pre prístup k žiarovkám zatiahnite
5 clôn
E-obr. 31smerom von.
140
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJEI
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
obr. 29F0T0099m
obr. 30F0T0100mobr. 32F0T0102m
obr. 31F0T0101m

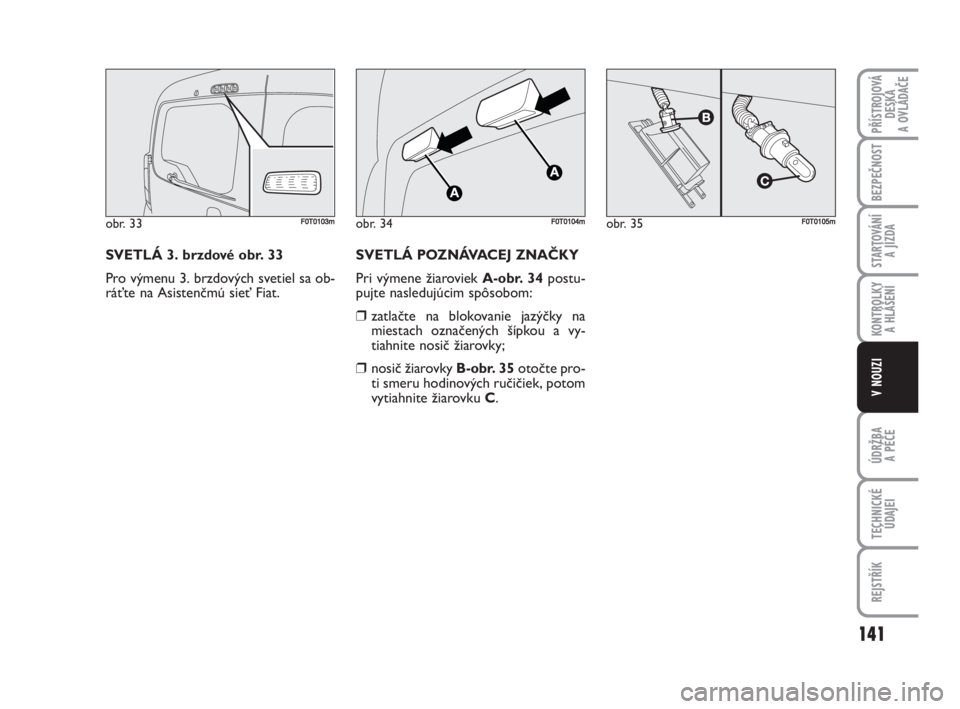

SVETLÁ 3. brzdové obr. 33
Pro výmenu 3. brzdových svetiel sa ob-
ráťte na Asistenčmú sieť Fiat.
141
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJEI
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
obr. 33F0T0103mobr. 34F0T0104mobr. 35F0T0105m
SVETLÁ POZNÁVACEJ ZNAČKY
Pri výmene žiaroviek A-obr. 34postu-
pujte nasledujúcim spôsobom:
❒zatlačte na blokovanie jazýčky na
miestach označených šípkou a vy-
tiahnite nosič žiarovky;
❒nosič žiarovky
B-obr. 35otočte pro-
ti smeru hodinových ručičiek, potom
vytiahnite žiarovku
C.

VÝMENA VNÚTORNEJ
ŽIAROVKY
Typ žiarovky a príslušný výkon si pro-
sím pozrite v odseku „Výmena žiarov-
ky“.

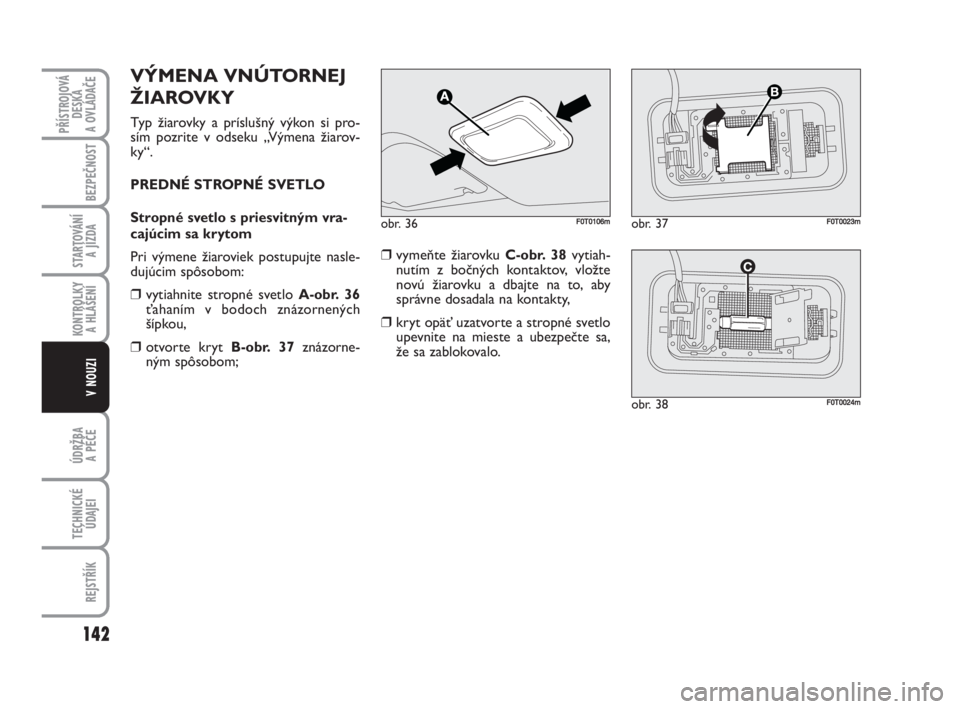

PREDNÉ STROPNÉ SVETLO
Stropné svetlo s priesvitným vra-
cajúcim sa krytom
Pri výmene žiaroviek postupujte nasle-
dujúcim spôsobom:
❒vytiahnite stropné svetlo
A-obr. 36ťahaním v bodoch znázornených
šípkou,
❒otvorte kryt
B-obr. 37znázorne-
ným spôsobom;❒vymeňte žiarovku
C-obr. 38vytiah-
nutím z bočných kontaktov, vložte
novú žiarovku a dbajte na to, aby
správne dosadala na kontakty,
❒kryt opäť uzatvorte a stropné svetlo
upevnite na mieste a ubezpečte sa,
že sa zablokovalo.
142
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJEI
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
obr. 36F0T0106mobr. 37F0T0023m
obr. 38F0T0024m

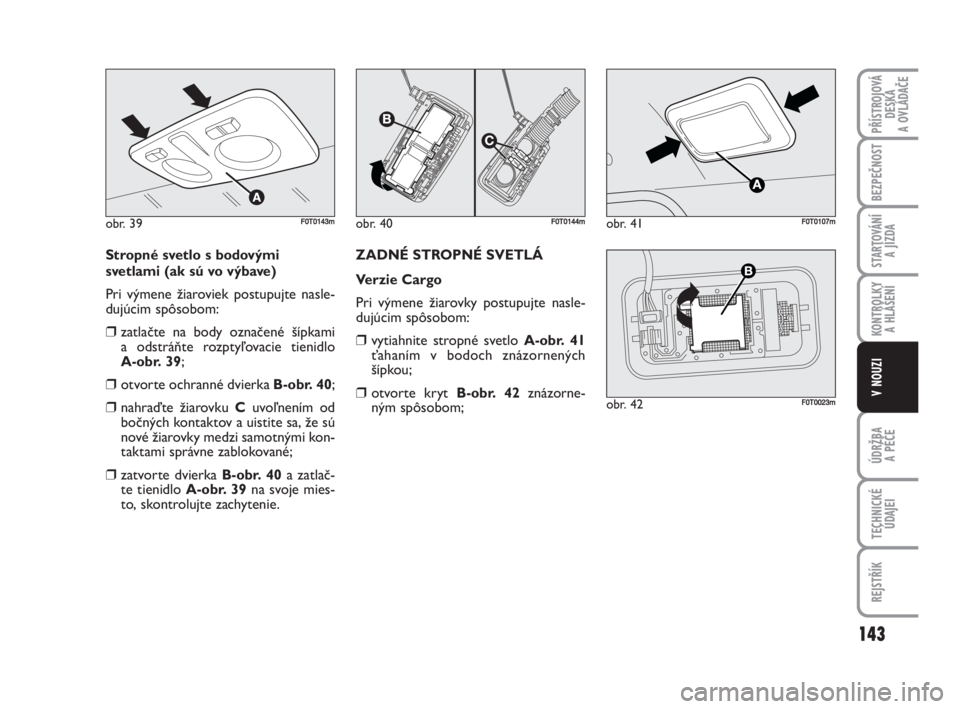

Stropné svetlo s bodovými
svetlami (ak sú vo výbave)
Pri výmene žiaroviek postupujte nasle-
dujúcim spôsobom:
❒zatlačte na body označené šípkami
a odstráňte rozptyľovacie tienidlo
A-obr. 39;
❒otvorte ochranné dvierka
B-obr. 40;
❒nahraďte žiarovku
Cuvoľnením od
bočných kontaktov a uistite sa, že sú
nové žiarovky medzi samotnými kon-
taktami správne zablokované;
❒zatvorte dvierka
B-obr. 40a zatlač-
te tienidlo A-obr. 39na svoje mies-
to, skontrolujte zachytenie.
ZADNÉ STROPNÉ SVETLÁ
Verzie Cargo
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
❒vytiahnite stropné svetlo
A-obr. 41ťahaním v bodoch znázornených
šípkou;
❒otvorte kryt
B-obr. 42znázorne-
ným spôsobom;
143
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJEI
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
obr. 39F0T0143mobr. 40F0T0144mobr. 41F0T0107m
obr. 42F0T0023m

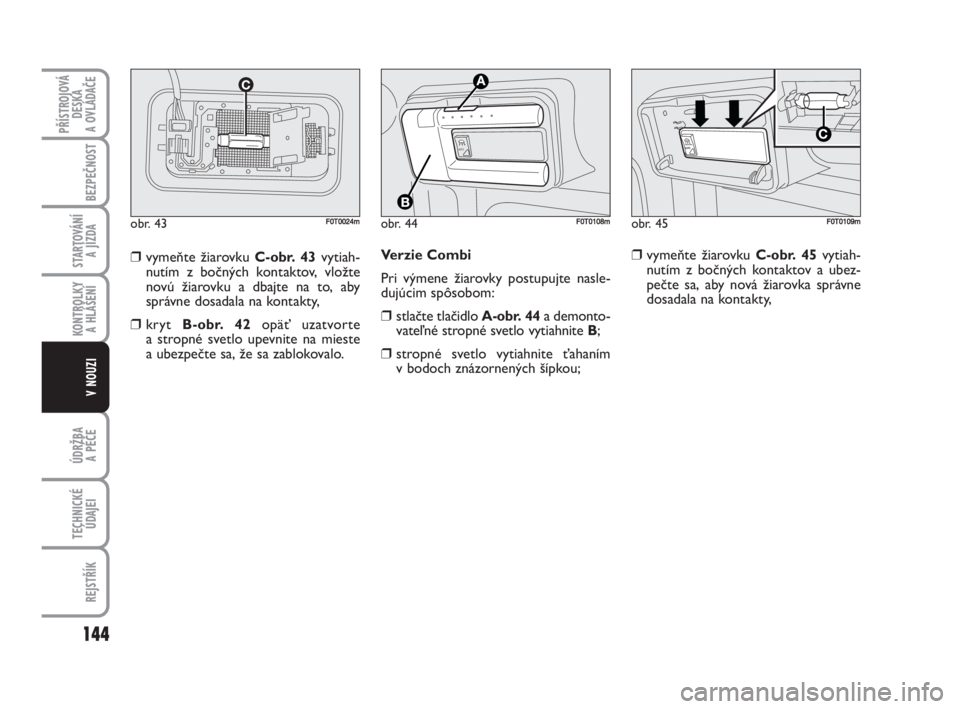

Verzie Combi
Pri výmene žiarovky postupujte nasle-
dujúcim spôsobom:
❒stlačte tlačidlo
A-obr. 44a demonto-
vateľné stropné svetlo vytiahnite
B;
❒stropné svetlo vytiahnite ťahaním
v bodoch znázornených šípkou;
144
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJEI
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
❒vymeňte žiarovku C-obr. 43vytiah-
nutím z bočných kontaktov, vložte
novú žiarovku a dbajte na to, aby
správne dosadala na kontakty,
❒kryt
B-obr. 42opäť uzatvorte
a stropné svetlo upevnite na mieste
a ubezpečte sa, že sa zablokovalo.
obr. 44
AU
T
O
F0T0108mobr. 45
A
UT
O
F0T0109mobr. 43F0T0024m
❒vymeňte žiarovku C-obr. 45 vytiah-
nutím z bočných kontaktov a ubez-
pečte sa, aby nová žiarovka správne
dosadala na kontakty,

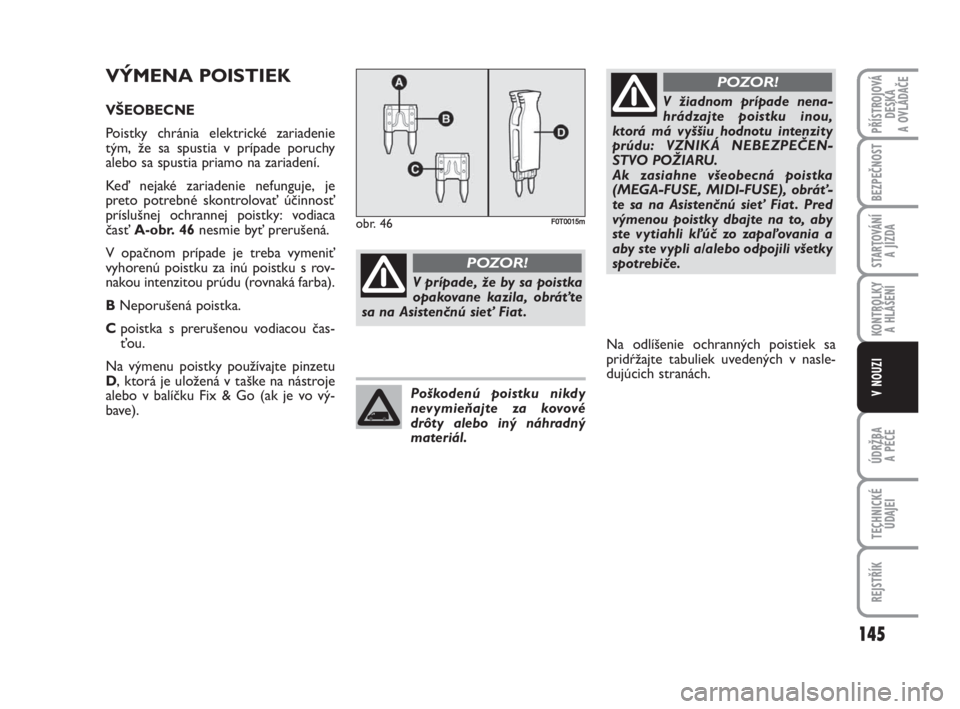

VÝMENA POISTIEK
VŠEOBECNE
Poistky chránia elektrické zariadenie
tým, že sa spustia v prípade poruchy
alebo sa spustia priamo na zariadení.
Keď nejaké zariadenie nefunguje, je
preto potrebné skontrolovať účinnosť
príslušnej ochrannej poistky: vodiaca
časť
A-obr. 46nesmie byť prerušená.
V opačnom prípade je treba vymeniť
vyhorenú poistku za inú poistku s rov-
nakou intenzitou prúdu (rovnaká farba).
B Neporušená poistka.
Cpoistka s prerušenou vodiacou čas-
ťou.
Na výmenu poistky používajte pinzetu
D, ktorá je uložená v taške na nástroje
alebo v balíčku Fix & Go (ak je vo vý-
bave).
145
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJEI
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
V prípade, že by sa poistka
opakovane kazila, obráťte
sa na Asistenčnú sieť Fiat .
POZOR!
V žiadnom prípade nena-
hrádzajte poistku inou,
ktorá má vyššiu hodnotu intenzity
prúdu: VZNIKÁ NEBEZPEČEN-
STVO POŽIARU.
Ak zasiahne všeobecná poistka
(MEGA-FUSE, MIDI-FUSE), obráť-
te sa na Asistenčnú sieť Fiat . Pred
výmenou poistky dbajte na to, aby
ste vytiahli kľúč zo zapaľovania a
aby ste vypli a/alebo odpojili všetky
spotrebiče.
POZOR!
Poškodenú poistku nikdy
nevymieňajte za kovové
drôty alebo iný náhradný
materiál.
obr. 46F0T0015m
Na odlíšenie ochranných poistiek sa
pridŕžajte tabuliek uvedených v nasle-
dujúcich stranách.

POISTKY POISTKOVEJ SKRINKY
MOTORA
Poistková skriňa sa nachádza na pravej
strane motora.
146
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJEI
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
Demontáž krytu
poistkovej skrinky
Postupujte nasledujúcim spôsobom:
❒demontujte ochranný kryt
A-obr. 47
kladného pólu batérie jeho zatiahnu-
tím smerom nahor;
❒otočte clonou
A-obr. 48a demon-
tujte cohranný kryt Bpoistkovej
skrine;
❒kryt posuňte smerom k projektoru
a otáčajte s ním proti smeru hodino-
vých ručičiek (v smere naznačenom
šípkou) a následne ho odstráňte
obr. 49;

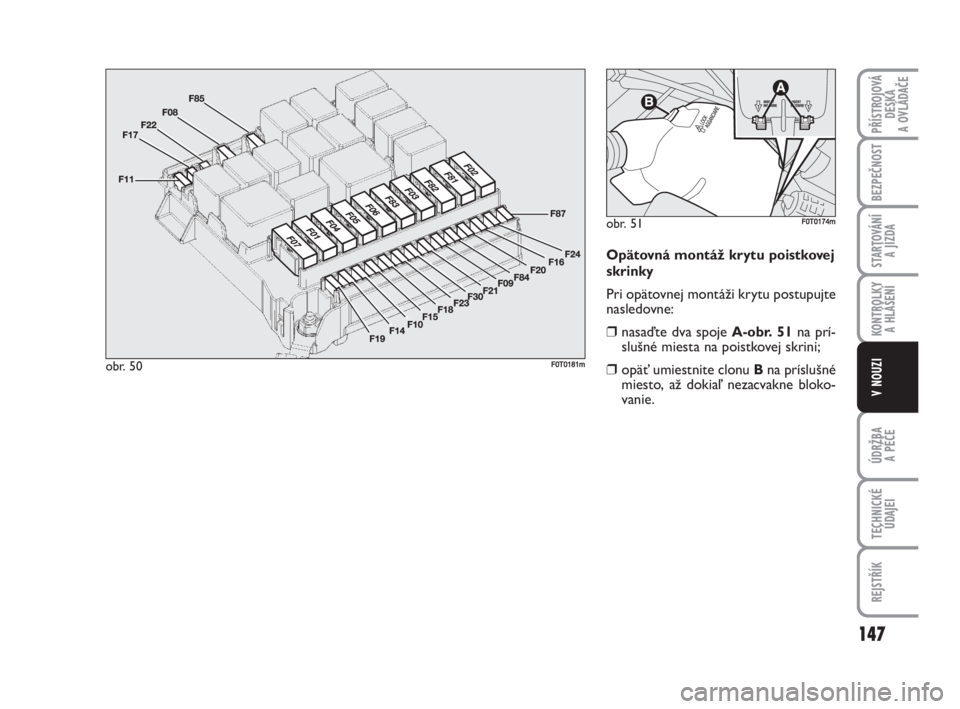

❒poistková skriňa je teraz volne prí-
stupná
obr. 50.
obr. 47F0T0171mobr. 48F0T0172m
obr. 49F0T0173m
Ak je potrebné uskutočniť
umytie priestoru motora,
dajte pozor na priame-
vstreknutie vody do rozvo-
dovej skrinky priestotu motora.

Opätovná montáž krytu poistkovej
skrinky
Pri opätovnej montáži krytu postupujte
nasledovne:
❒nasaďte dva spoje
A-obr. 51na prí-
slušné miesta na poistkovej skrini;
❒opäť umiestnite clonu
Bna príslušné
miesto, až dokiaľ nezacvakne bloko-
vanie.
147
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJEI
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI
obr. 50F0T0181m
obr. 51F0T0174m

148
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJEI
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

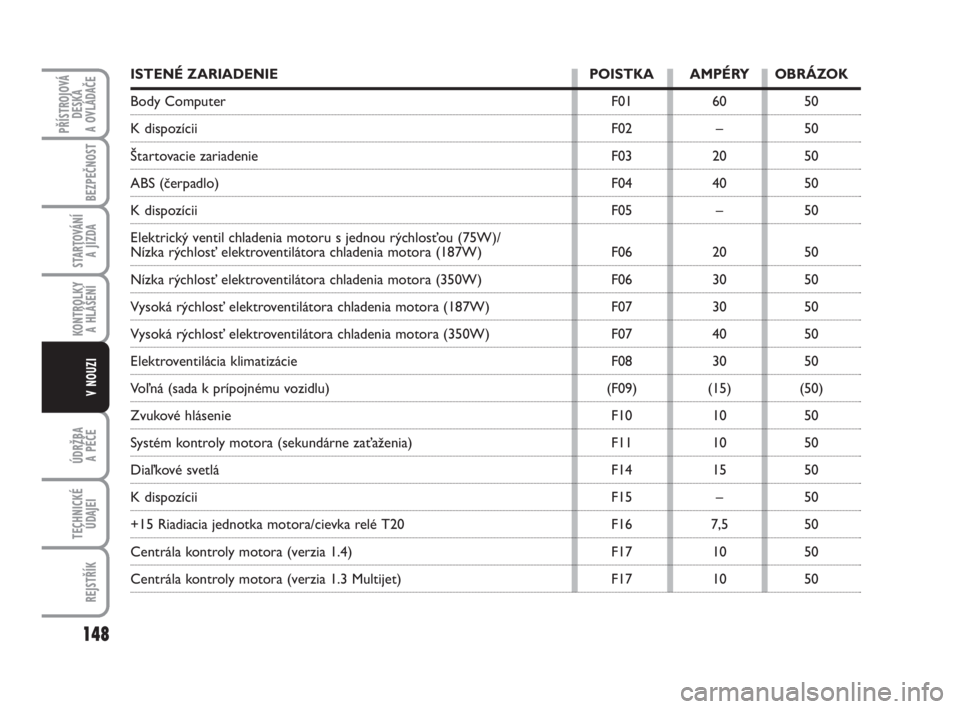

ISTENÉ ZARIADENIE POISTKA AMPÉRY OBRÁZOK
Body Computer F01 60 50
K dispozícii F02 – 50
Štartovacie zariadenie F03 20 50
ABS (čerpadlo) F04 40 50
K dispozícii F05 – 50
Elektrický ventil chladenia motoru s jednou rýchlosťou (75W)/
Nízka rýchlosť elektroventilátora chladenia motora (187W) F06 20 50
Nízka rýchlosť elektroventilátora chladenia motora (350W) F06 30 50
Vysoká rýchlosť elektroventilátora chladenia motora (187W) F07 30 50
Vysoká rýchlosť elektroventilátora chladenia motora (350W) F07 40 50
Elektroventilácia klimatizácie F08 30 50
Voľná (sada k prípojnému vozidlu) (F09) (15) (50)
Zvukové hlásenie F10 10 50
Systém kontroly motora (sekundárne zaťaženia) F11 10 50
Diaľkové svetlá F14 15 50
K dispozícii F15 – 50
+15 Riadiacia jednotka motora/cievka relé T20 F16 7,5 50
Centrála kontroly motora (verzia 1.4) F17 10 50
Centrála kontroly motora (verzia 1.3 Multijet) F17 10 50

149
KONTROLKY
A HLÁŠENÍ
ÚDRŽBA
A PÉČE
TECHNICKÉ
ÚDAJEI
REJSTŘÍK
PŘÍSTROJOVÁ
DESKA
A OVLÁDAČE
BEZPEČNOST
STARTOVÁNÍ
A JÍZDA
V NOUZI

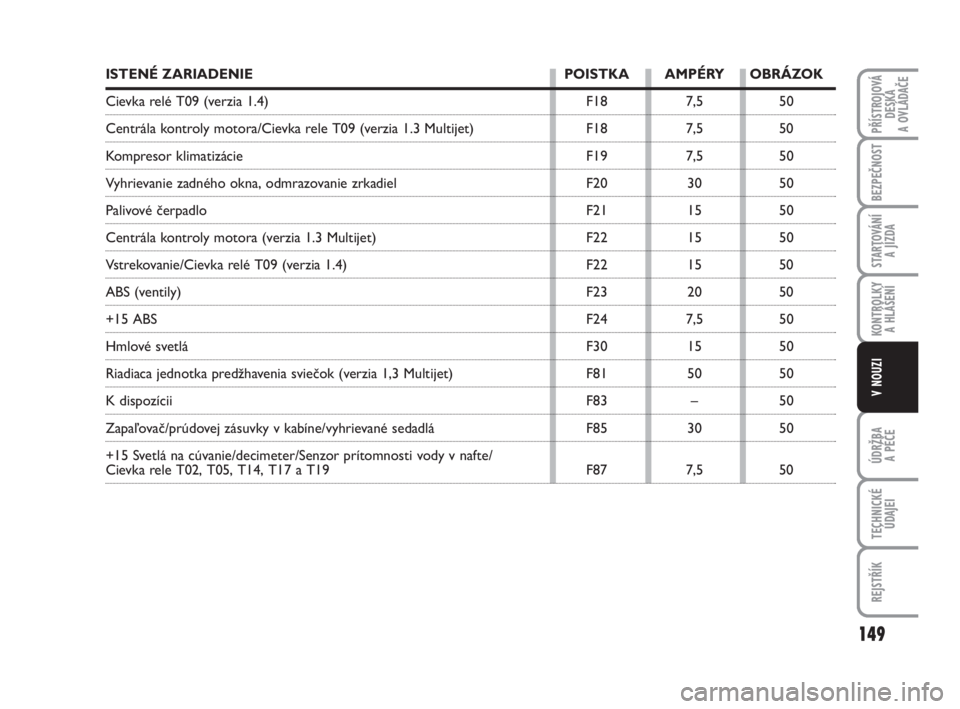

ISTENÉ ZARIADENIE POISTKA AMPÉRY OBRÁZOK
Cievka relé T09 (verzia 1.4) F18 7,5 50
Centrála kontroly motora/Cievka rele T09 (verzia 1.3 Multijet) F18 7,5 50
Kompresor klimatizácie F19 7,5 50
Vyhrievanie zadného okna, odmrazovanie zrkadiel F20 30 50
Palivové čerpadlo F21 15 50
Centrála kontroly motora (verzia 1.3 Multijet) F22 15 50
Vstrekovanie/Cievka relé T09 (verzia 1.4) F22 15 50
ABS (ventily) F23 20 50
+15 ABS F24 7,5 50
Hmlové svetlá F30 15 50
Riadiaca jednotka predžhavenia sviečok (verzia 1,3 Multijet) F81 50 50
K dispozícii F83 – 50
Zapaľovač/prúdovej zásuvky v kabíne/vyhrievané sedadlá F85 30 50
+15 Svetlá na cúvanie/decimeter/Senzor prítomnosti vody v nafte/
Cievka rele T02, T05, T14, T17 a T19 F87 7,5 50
