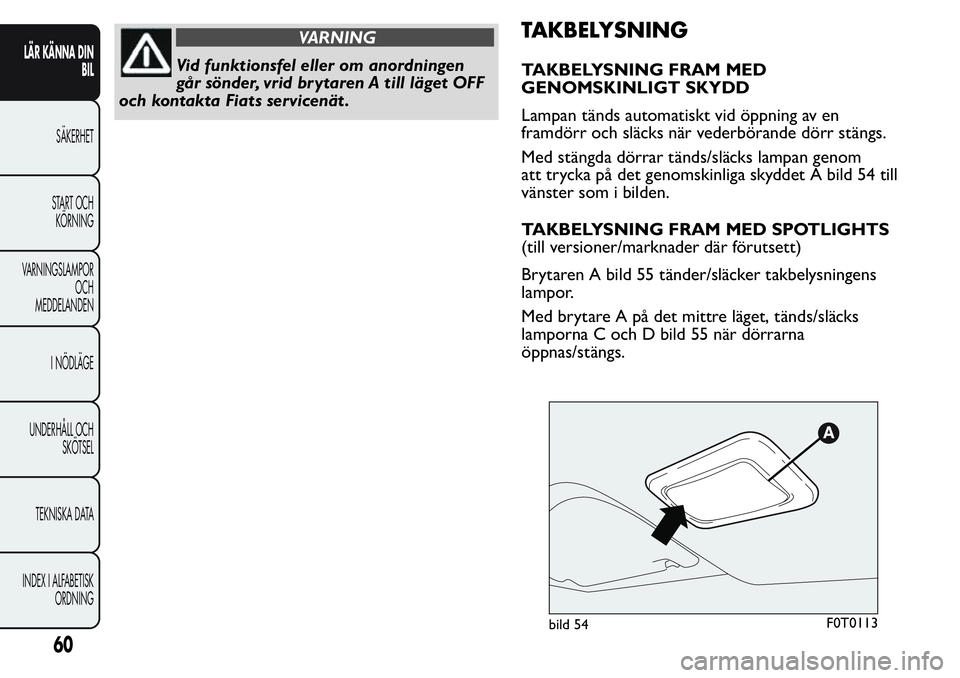

Page 64 of 260

VARNING
Vid funktionsfel eller om anordningen
går sönder, vrid brytaren A till läget OFF
och kontakta Fiats servicenät .
TAKBELYSNING
TAKBELYSNING FRAM MED
GENOMSKINLIGT SKYDD
Lampan tänds automatiskt vid öppning av en
framdörr och släcks när vederbörande dörr stängs.
Med stängda dörrar tänds/släcks lampan genom
att trycka på det genomskinliga skyddet A bild 54 till
vänster som i bilden.
TAKBELYSNING FRAM MED SPOTLIGHTS
(till versioner/marknader där förutsett)
Brytaren A bild 55 tänder/släcker takbelysningens
lampor.
Med brytare A på det mittre läget, tänds/släcks
lamporna C och D bild 55 när dörrarna
öppnas/stängs.
bild 54F0T0113
60
LÄR KÄNNA DIN
BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

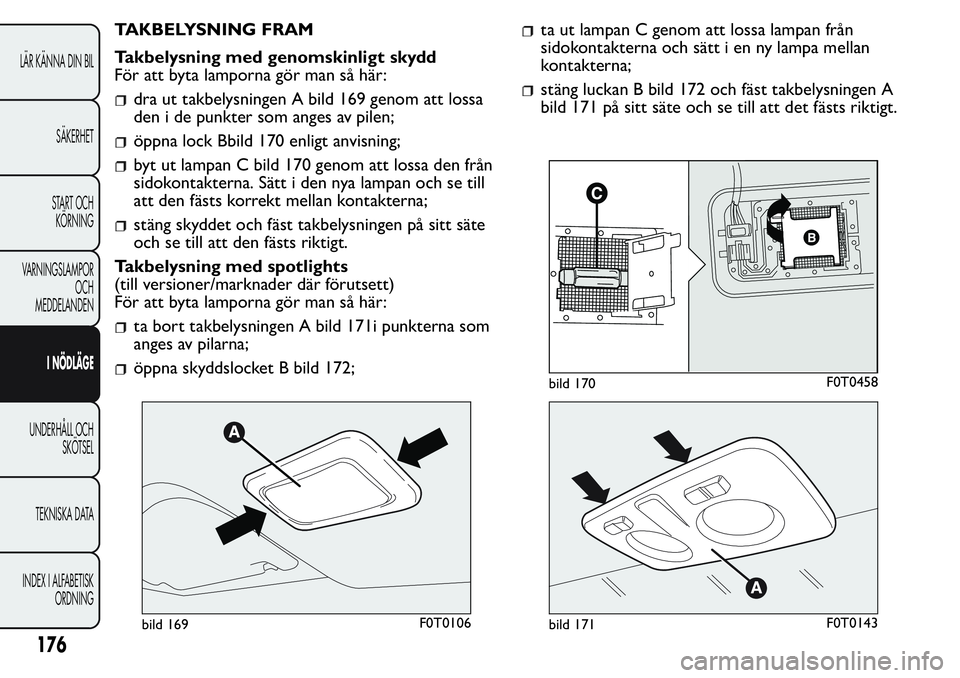

Page 180 of 260

TAKBELYSNING FRAM
Takbelysning med genomskinligt skydd
För att byta lamporna gör man så här:
dra ut takbelysningen A bild 169 genom att lossa
den i de punkter som anges av pilen;
öppna lock Bbild 170 enligt anvisning;
byt ut lampan C bild 170 genom att lossa den från
sidokontakterna. Sätt i den nya lampan och se till
att den fästs korrekt mellan kontakterna;
stäng skyddet och fäst takbelysningen på sitt säte
och se till att den fästs riktigt.
Takbelysning med spotlights
(till versioner/marknader där förutsett)
För att byta lamporna gör man så här:
ta bort takbelysningen A bild 171i punkterna som
anges av pilarna;
öppna skyddslocket B bild 172;
ta ut lampan C genom att lossa lampan från
sidokontakterna och sätt i en ny lampa mellan
kontakterna;
stäng luckan B bild 172 och fäst takbelysningen A
bild 171 på sitt säte och se till att det fästs riktigt.
bild 169F0T0106
bild 170F0T0458
bild 171F0T0143
176
LÄR KÄNNA DIN BIL
SÄKERHET
START OCH
KÖRNING
VARNINGSLAMPOR
OCH
MEDDELANDEN
I NÖDLÄGE
UNDERHÅLL OCH
SKÖTSEL
TEKNISKA DATA
INDEX I ALFABETISK
ORDNING

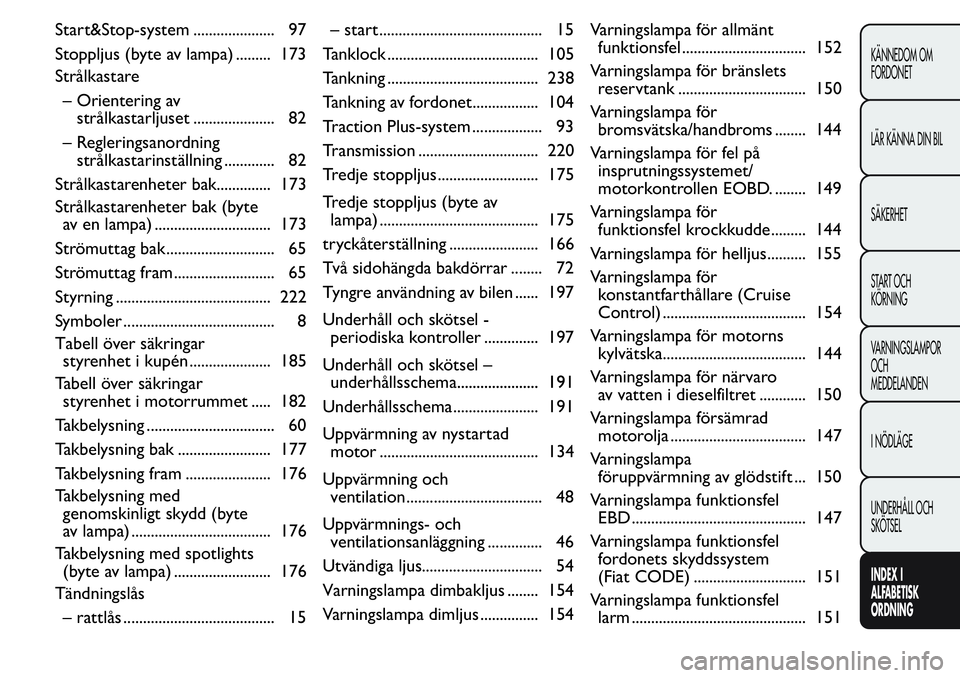

Page 257 of 260

Start&Stop-system ..................... 97
Stoppljus (byte av lampa) ......... 173
Strålkastare
– Orientering av
strålkastarljuset ..................... 82
– Regleringsanordning
strålkastarinställning ............. 82
Strålkastarenheter bak.............. 173
Strålkastarenheter bak (byte
av en lampa) .............................. 173
Strömuttag bak............................ 65
Strömuttag fram.......................... 65
Styrning ........................................ 222
Symboler ....................................... 8
Tabell över säkringar
styrenhet i kupén ..................... 185
Tabell över säkringar
styrenhet i motorrummet ..... 182
Takbelysning ................................. 60
Takbelysning bak ........................ 177
Takbelysning fram ...................... 176
Takbelysning med
genomskinligt skydd (byte
av lampa) .................................... 176
Takbelysning med spotlights
(byte av lampa) ......................... 176
Tändningslås
– rattlås ....................................... 15– start.......................................... 15
Tanklock ....................................... 105
Tankning ....................................... 238
Tankning av fordonet................. 104
Traction Plus-system .................. 93
Transmission ............................... 220
Tredje stoppljus .......................... 175
Tredje stoppljus (byte av
lampa) ......................................... 175
tryckåterställning ....................... 166
Två sidohängda bakdörrar ........ 72
Tyngre användning av bilen ...... 197
Underhåll och skötsel -
periodiska kontroller .............. 197
Underhåll och skötsel –
underhållsschema..................... 19..................... 191
Underhållsschema...................... 191
Uppvärmning av nystartad
motor ......................................... 134
Uppvärmning och
ventilation ................................... 48
Uppvärmnings- och
ventilationsanläggning .............. 46
Utvändiga ljus............................... 54
Varningslampa dimbakljus ........ 154
Varningslampa dimljus ............... 154Varningslampa för allmänt
funktionsfel ................................ 152
Varningslampa för bränslets
reservtank ................................. 150
Varningslampa för
bromsvätska/handbroms ........ 144
Varningslampa för fel på
insprutningssystemet/
motorkontrollen EOBD. ........ 149
Varningslampa för
funktionsfel krockkudde......... 144
Varningslampa för helljus.......... 155
Varningslampa för
konstantfarthållare (Cruise
Control) ..................................... 154
Varningslampa för motorns
kylvätska..................................... 144
Varningslampa för närvaro
av vatten i dieselfiltret ............ 150
Varningslampa försämrad
motorolja ................................... 147
Varningslampa
föruppvärmning av glödstift ... 150
Varningslampa funktionsfel
EBD ............................................. 147
Varningslampa funktionsfel
fordonets skyddssystem
(Fiat CODE) ............................. 151
Varningslampa funktionsfel
larm ............................................. 151
